Что такое лампочка, конструкция и принцип действия

Способы сборки

По способу сборки изделия делятся на несколько категорий.

DIP

DIP расшифровывается как Dual In-line Package. Конструкция приборов интересна, но существенно устарела. Выделяют следующие размеры светодиодов:

  • 0,3;
  • 0,5;
  • 0,8;
  • 1,0 см.

Также полупроводниковые изделия различаются цветом, материалом изготовления, формой чипа. Из преимуществ DIP-сборки выделим малый нагрев и высокую яркость. Бывают одноцветные и многоцветные (RGB-технология). Можно распознать по характерной цилиндрической форме и встроенной линзе выпуклого типа.

«Пиранья»

Данная группа осветительных устройств характеризуется высоким световым потоком. Изготавливаются прямоугольной формы, имеют четыре PIN-вывода, бывают красными, синими, белыми или зелеными.

По сравнению с DIP-технологией изделия более жестко и прочно «сидят» на плате. Свинцовая подложка повышает теплопроводность, но в то же время понижает общую безопасность при эксплуатации. Широкая распространенность обусловлена большим диапазоном рабочих температур.

SMD-технология

SMD расшифровывается как Surface Mounting Device (в переводе с англ. — «устройство, фиксируемое на поверхности»). Эти светодиоды характеризуются мощностью в диапазоне 0,01–0,2 Вт. Главная особенность связана с наличием нескольких кристаллов (1–3), монтируемых на керамическую подложку.

Корпус покрыт люминофором. Стандартный припой используется для соединения основной платы и контактных площадок.

Из недостатков выделим низкую ремонтопригодность: если выйдет из строя хотя бы один диод, то придется заменять целую плату.

COB-технология

Последняя и наиболее надежная технология изготовления светодиодов получила название Chip On Board (COB). Полупроводники крепятся на плату без корпуса и какой-либо подложки, после чего покрываются люминофором.

Классификация и технические характеристики

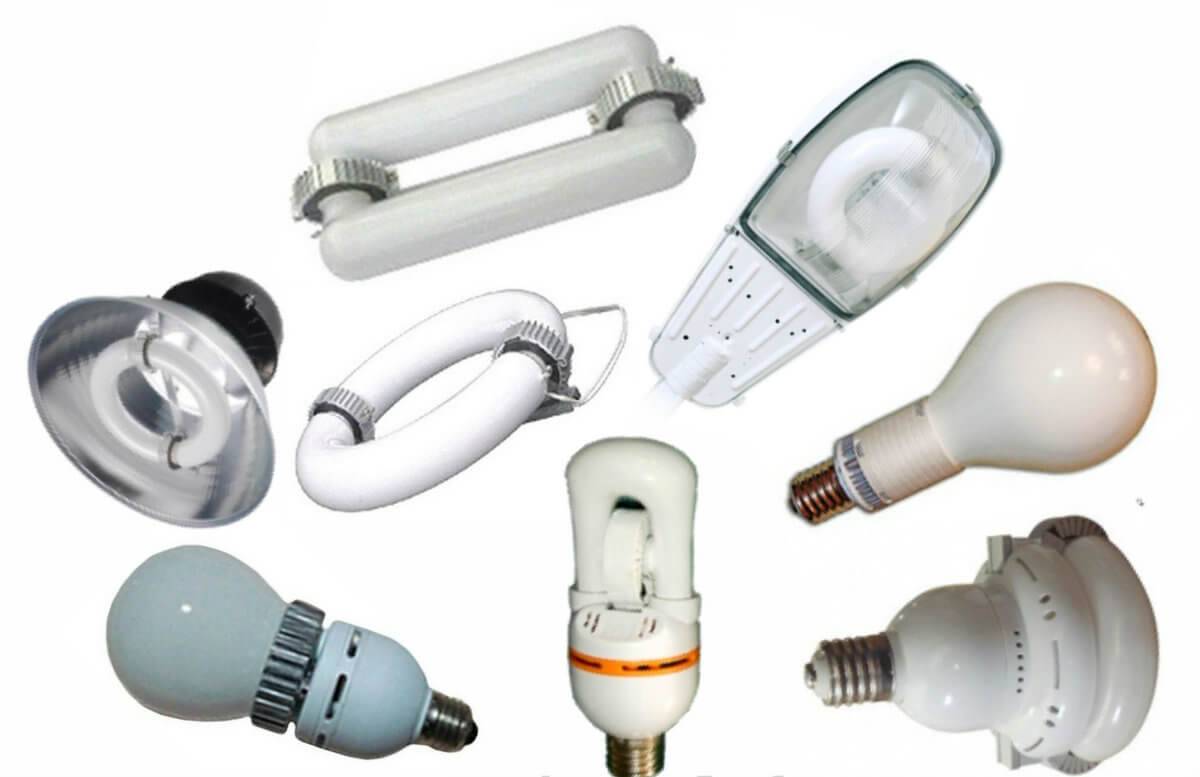

Разные формы ИЛ

ИЛ разделяют по форме колбы, способам установки электронных устройств: генераторов и катушек.

По способу размещения электронных устройств выделяют ИЛ с:

  • Внешним генератором: лампа и генератор являются раздельными устройствами;
  • Встроенным генератором: лампа и генератор объединены в одном корпусе;
  • Внешней индукции: катушка располагается вокруг колбы;
  • Внутренней индукции: катушка размещается внутри колбы.

По форме колбы изготавливают следующие источники света:

  • Круглые (ИЛК). Представляют собой кольцо. Характеризуются высокой светоотдачей, различными цветовыми температурами, равномерным световым потоком.
  • Шаровидные (ИЛШ). Изготавливаются для замены  ламп накаливания большой мощности.
  • U-образные (ИЛУ). Чаще всего изготавливаются с внешним генератором, светят белым светом.
  • Кольцеобразные (ИЛБ, ИЛБК). Запускаются при низких температурах (-35⁰), спектр свечения — мягкий белый. Все электронные устройства встроены в колбу.

Характеристики ИЛ

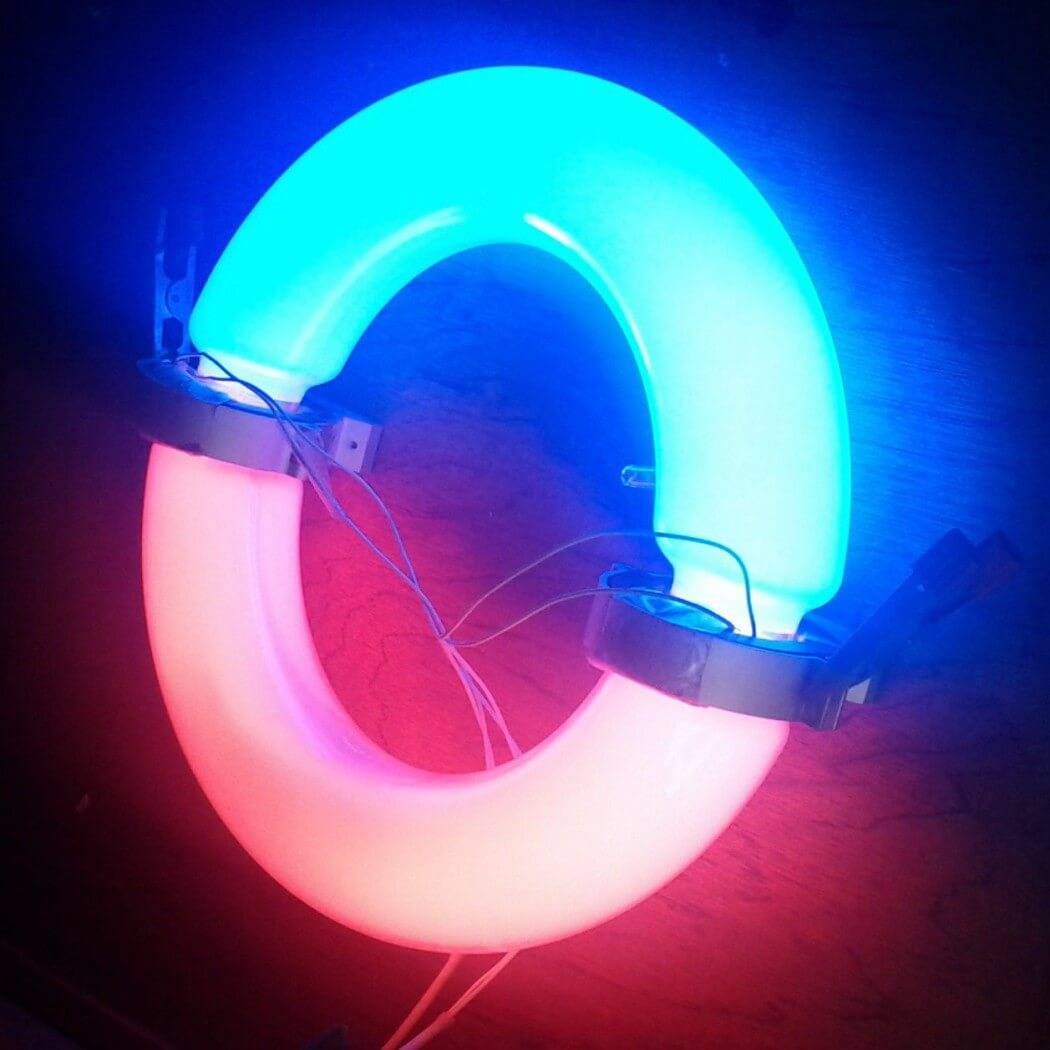

Фитолампы светят синим и розовым спектром

Срок службы. Очень большой: 60000-150000 часов. Кроме высокочастотных серий ФБ и ВКсШ (50-150 часов).

Светоотдача. Высокая: 80-160 лм/Вт. Причем, чем выше мощность, тем больше световой поток. В течение эксплуатации светоотдача снижается незначительно: по заявлению производителей после 60000 часов наработки световой поток составляет более 70% от номинального.

Мощность. Диапазон составляет от 15 до 500 Вт. (Впрочем, иногда выпускаются более мощные  исключительно промышленного назначения).

Индекс цветопередачи: выше 80.

Цветовая температура. Цвет свечения зависит от люминофора, применяемого для покрытия колбы. Как и у люминесцентных источников света цветовой диапазон довольно широк. Чаще всего встречаются лампы с теплым (3500 К), нейтральным (4100К, 5000 К) и холодным (6500 К) светом. Фитолампы для растений светят синим или розовым спектром в зависимости от назначения подсветки.

Диапазон рабочих температур: от -40⁰ до +60⁰С. Низкий нагрев колбы: 40-60⁰С.

Диммирование: яркость регулируется от 30 до 100%. ИЛ не требуют диммеров особых конструкций: подойдет простой регулятор, как для лампы накаливания.

Нечувствительность к скачкам напряжения электросети, так как безэлектродные источники света специально защищены от коротких замыканий и перепадов сети. Мгновенный розжиг.

Принцип работы лампочки

Работающая лампа накаливания

Нагрев ЛН во время работы происходит из-за конструкционных особенностей источника света. Именно из-за сильного нагрева во время работы время эксплуатации ламп значительно уменьшается, что делает их сегодня не такими выгодными. При этом из-за нагрева нити происходит повышение t0 самой колбы.

Принцип работы ЛН основывается на преобразовании электрической энергии, которая проходит через нити спирали, в световое излучение. При этом температура разогретой нити может достигать 2600- 3000 оС.

Спектр ламп при таком строении заметно отличается от спектра дневного света. Для такой лампы спектр излучаемого света будет характеризоваться преобладанием красных и желтых лучей. Стоит отметить, что колбы у более современных моделей ЛН (галогеновых) не вакуумируются, а также не содержат в своем составе спиральной нити. Вместо нее внутрь колбы закачивают инертные газы (аргон, азот, криптон, ксенон и аргон). Такие конструкционные усовершенствования привели к тому, что температура нагрева колбы во время работы несколько уменьшилась.

Виды ламп и их функциональное назначение

Существует много ламп накаливания, классификация их происходит по функциональному назначению и конструкционным особенностям.

Общего, местного предназначения

Вплоть до 1970 года их называли нормально-осветительными. Эта группа является самой массовой среди обычных ЛН. Ранее успешно использовались как для общего, так и для декоративного освещения дома, в офисах, других учреждениях. На данный момент во многих странах, в том числе в России, их выпуск ограничивается.

Что касается лампочек местного назначения, то они по конструкции такие же, как и общего, но рассчитаны они на пониженное рабочее напряжение. Использоваться могут в ручных переносных светильниках, для освещения станков, верстаков и т. д.

Лампа общего назначения

Декоративные

Основная их особенность – это фигурная колба, размеры ее могут быть очень разными, также как и расположение внутри нити накаливания. Подобные модели сегодня очень востребованы, но выполняют не так роль освещения, как декора, в особенности в винтажных или ретро дизайн-проектах. Внешний вид подобной лампы очень оригинален.


Варианты исполнения декоративных ламп

Иллюминационные

Колба у них окрашена в разные цвета, в зависимости от целевого использования. Удобны для оснащения иллюминационных установок. Краска в основном наносится на колбу внутри, для этого применяются неорганические пигменты. Значительно реже такие лампы красят снаружи. Мощность их небольшая, варьируется в пределах 10–25 Вт. Необходимый эффект они дают только первое время, далее цвет их меняется, теряет яркость.


Иллюминационная лампа может быть разной мощности

Сигнальные

Применялись в разных светосигнальных приборах. На данный момент из этой сферы их вытесняют светодиодные лампы.


Вариант исполнения сигнальной лампы

Зеркальные

Колба такой лампы имеет специфическую форму, внутри она покрыта тонким слоем алюминия. За счет этого создается зеркальный эффект, также есть прозрачная часть. Основная задача таких ламп – распределение светового потока с целью сосредоточения в пределах определенной зоны. Удобно их использовать в витринах магазинов, в торговых залах. Именно такие лампы используются для обогрева новорожденных птенцов и других животных.


Зеркальная лампа накаливания

Транспортные

Эта группа очень обширная, используется в разных транспортных средствах, для фар или другой подсветки. Востребованы для:

  • Автомобилей.
  • Мотоциклов.
  • Тракторов.
  • Самолетов и вертолетов.
  • Речных и морских судов.

Такие лампы имеют ряд особенностей, среди них:

  1. Высокая прочность.
  2. Стойкость к воздействию вибрации.
  3. Специальные цоколи, за счет чего удается быстро менять вышедшую из строя лампу.
  4. Они рассчитаны на питание от электрической сети ТС.


Автомобильные лампы накаливания

Двухнитевые

Это подтип специальной лампы накаливания, которые используются в:

  • Автомобилях. Так, лампы для фар могут иметь 2 нити накала. Одна из них идет на ближний свет, вторая – на дальний. Аналогичная ситуация и для задних фонарей, только тут отдельные нити для габаритов и для стоп-сигналов.
  • Самолетах. В отдельных моделях в посадочно-рулежной фаре.
  • Ж/д светофорах. Тут двухнитевые лампы – это элемент безопасности и подстраховки, если перегорит одна, то вторая сможет продолжать подавать сигнал.

Важно! Есть и другие варианты ламп, например, имеющие специальный спектр излучения, нагревательные, проекционные и другие. Но сегодня они активно вытесняются другими типами лампочек.

Двухнитевая автомобильная лампа накаливания

Некоторые особенности и предназначение конструктивных элементов вольфрамовой лампы

Каждая деталь в электролампе имеет своё предназначение и выполняет свои функции:

  1. Колба. Изготавливается из стекла, достаточно дешёвого материала, отвечающего основным требованиям: – высокая прозрачность позволяет пропускать световую энергию и по минимуму поглощать её, избегая дополнительного нагревания (этот фактор имеет первостепенное значение для осветительных приборов); – жаропрочность даёт возможность выдерживать высокие температуры вследствие нагревания от раскалённой нити (например, в лампе 100 вт колба нагревается до 290°С, 60 Вт — 200°С; 200 Вт — 330°С; 25 Вт — 100°C, 40 Вт — 145°C); – твёрдость позволяет выдерживать внешнее давление при откачке воздуха, и не разрушаться при вкручивании.
  2. Наполнение колбы. Сильно разрежённая среда позволяет минимизировать теплопередачу от раскалённой нити к деталям лампы, но усиливает испарение частиц раскалённого тела. Наполнение инертным газом (аргон, ксенон, азот, криптон) исключает сильное испарение вольфрама из спирали, не даёт возгораться нити и минимизирует теплопередачу. Использование галогенов позволяет испарившемуся вольфраму возвращаться обратно в спиральную нить.
  3. Спираль. Изготавливается из вольфрама, выдерживающего 3400°С, рения – 3400°С, осмия — 3000°С. Иногда вместо спиральной нити, в лампе используется лента или тело другой формы. Используемая проволока имеет круглое сечение, для уменьшения габаритов и потерь энергии на теплоотдачу закручивается в двойную или тройную спираль.
  4. Крючки-держатели изготавливаются из молибдена. Они не позволяют сильно провисать увеличившейся от нагрева во время работы спирали. Их количество зависит от длины проволоки, то есть от мощности лампы. Например, у лампы 100 Вт держателей будет 2 – 3 шт. У ламп накаливания мощностью поменьше держатели могут отсутствовать.
  5. Цоколь изготавливается из металла с внешней резьбой. Он выполняет несколько функций: — соединяет несколько деталей (колбу, электроды и центральный контакт); — служит для крепления в штепсельном патроне с помощью резьбы; — является одним контактом.

Существует несколько видов и форм цоколей в зависимости от предназначения осветительного прибора. Есть конструкции, не имеющие цоколя, но с неизменным принципом работы лампы накаливания. Самыми распространенными видами цоколя являются Е27, Е14 и Е40.

Вот некоторые виды цоколей, применяемые для различных типов ламп:

Кроме различных видов цоколя есть и различные виды колб.

Кроме перечисленных конструктивных деталей, лампы накаливания могут иметь и некоторые дополнительные элементы: биметаллические переключатели, отражатели, цоколи без резьбы, различные напыления и др.

Маркировка

Маркировочное обозначение люминесцентных ламп указано на коробке и содержит данные о фирме, мощности, конструкции цоколя, периоде работы, оттенке свечения и т.д.

Согласно расшифровке индекса первая буква маркировки приборов люминесцентного типа — Л. Последующие буквы указывают на цвет оттенка излучения прибора (дневной, белый, холодный тон белого, ультрафиолетовое излучение и т.д.). Кодовое значение будет включать символы Д, Б, УФ и т.д.

Особенности конструктивного исполнения на маркировках обозначаются соответствующими буквами:

  • u-образные люминесцентные лампы (У);
  • изделия кольцевой формы (К);
  • устройства рефлекторного типа (Р);
  • лампы быстрого запуска (Б).

В устройствах люминесцентного вида на маркировке отображаются и показатели свечения, единицей измерения служит Кельвин (К). Показатель температуры 2700 К по оттенку соответствует излучению лампы накаливания. маркировка 6500 К обозначает холодный белоснежный тон.

Мощность приборов маркируется цифрой и единицей измерения — Вт. Стандартные показатели представлены устройствами от 18 до 80 Вт.

На этикетке также представлено обозначение ламп в соответствии с такими характеристиками, как длина, диаметр и форма колбы.

Диаметр колбы на лампе фиксируется буквой «Т» с кодовым обозначением. Прибор, обозначенный кодом Т8, имеет диаметр 26 мм, Т12 — 38 мм и т.д.

Маркировки приборов по типу цоколя содержат буквы Е, G и цифровой код. Обозначение для миниатюрной формы резьбового цоколя — Е14. Средний резьбовой цоколь имеет код Е27. Цоколь втычного типа для декоративных конструкций и люстр маркируется символом G9. Приборы u-образные обозначаются символом G23, двойные u-образные приборы — G24 и т.д.

Показатели цветовой температуры приборов варьируются в зависимости от модели в пределах от 2000 до 6500 К. КПД светильника составляет 45-75%.

Конструкция ламп на светодиодах

Внешне источники света, использующие эффект испускания фотонов при прохождении электрического тока через полупроводник, почти не отличаются от ламп накаливания. Главное то, что у них есть привычный металлический цоколь с резьбой, который в точности повторяет все типоразмеры ламп накаливания. Это позволяет ничего не менять в электрооборудовании помещения для их подключения. Однако внутреннее устройство светодиодной лампы 220 вольт очень сложное. Она состоит из следующих элементов:

1) контактного цоколя;

2) корпуса, одновременно играющего роль радиатора;

3) платы питания и управления;

4) платы со светодиодами;

5) прозрачного колпака.

Плата питания и управления

Разбираясь как устроены светодиодные лампы 220 вольт, в первую очередь стоит понять, что полупроводниковые элементы не могут быть запитаны от переменного тока и напряжения такой величины. Иначе они попросту сгорят. Поэтому в корпусе этого источника света обязательно находится плата, которая снижает напряжение и выпрямляет ток. От устройства этой платы во многом зависит долговечность лампы. Точнее, какие элементы стоят на ее входе. В дешевых, кроме резистора перед выпрямляющим диодным мостом, ничего нет. Нередко случаются чудеса (обычно в лампах из Поднебесной), когда нет даже этого резистора и диодный мост напрямую подключен к цоколю. Такие лампы светят очень ярко, но срок их службы чрезвычайно низок, если они не подключены через стабилизирующие устройства. Для этого можно использовать, например, балластные трансформаторы.

Наиболее распространены схемы, в которых в цепи питания управляющей схемы лампы создан сглаживающий фильтр из резистора и конденсатора. В самых дорогих светодиодных лампах блок питания и управления построен на микросхемах. Они хорошо сглаживают броски напряжений, но их рабочий ресурс не слишком высок. В основном, из-за невозможности наладить эффективное охлаждение.

Плата светодиодов

Как бы ученые ни старались, изобретая все новые вещества с высокой эффективностью излучения в видимой части спектра, принцип работы светодиодной лампы остается прежним, и каждый её отдельный светящийся элемент очень слаб. Чтобы достичь требуемого эффекта, их группируют по несколько десятков, а иногда и сотен штук. Для этого используется плата из диэлектрика, на которую нанесены металлические токопроводящие дорожки. Она очень похожа на те, что используются в телевизорах, материнских платах компьютеров и других радиотехнических устройствах. Плата светодиодов выполняет еще одну важную функцию. Как вы уже заметили, в блоке управления нет понижающего трансформатора. Поставить его, конечно, можно, но это приведет к увеличению габаритов лампы и ее стоимости. Проблема понижения питающего напряжения до номинала, являющегося безопасным для светодиода, решается просто, но экстенсивно. Все светящиеся элементы включены последовательно, как в елочной гирлянде. Например, если в цепь 220 вольт включить последовательно 10 светодиодов, то каждому достанется 22 V (правда, величина тока при этом останется прежней). Недостатком этой схемы является то, что перегоревший элемент обрывает всю цепь и лампа перестает светить. У нерабочей лампы из десятка светодиодов могут быть неисправными лишь один или два. Есть умельцы, которые перепаивают их и живут спокойно дальше, но большинство неискушенных пользователей выбрасывают всё устройство на помойку.

Прозрачный колпак

В основном этот элемент играет роль защиты от пыли, влаги и шаловливых ручек. Однако есть у него и утилитарная функция. Большинство колпаков светодиодных ламп выглядят матовыми. Это решение могло бы показаться странным, ведь сила излучения светодиода ослабляется. Но его полезность для специалистов очевидна. Колпак матовый потому, что на его внутреннюю стороны нанесен слой люминофора – вещества, начинающего светиться под воздействием квантов энергии. Казалось бы, тут, что называется, масло масляное. Но люминофор имеет спектр излучения в несколько раз более широкий, чем у светодиода. Он приближен к естественному солнечному. Если оставить светодиоды без такой «прокладки», то от их свечения глаза начинают уставать и болеть.

Основные виды и характеристики

К основным видам ламп накаливания относятся:

  1. Лампы общего назначения. Обозначают аббревиатурой ЛОН. Обычно это устройства с мощностью 25, 40, 60, 75 и 100 Вт. Самые распространенные – 60 Вт. Но промышленно выпускаются ЛОН мощностью 150, 200, 500 и даже 1000 Вт.
  2. Галогенные лампы накаливания. Производят для работы от высоковольтной сети 220 или 110 В и от низковольтной. В этом случае они питаются от понижающего трансформатора.

Низковольтная лампа накаливания

Разновидности низковольтных галогенных ЛН:

  • капсюльные, имеют вид полностью стеклянных трубок с разными цоколями – торцовыми штыревыми GY6,35 или G4;
  • рефлекторные, имеющие светоотражающий элемент, диаметром от 35 до 111 мм, цоколь GZ10 с вариантами.

Высоковольтные. Основное напряжение 220-230 В, 50 Гц. У этих ламп вариантов исполнения больше:

  • линейные в виде трубки из стекла с цоколями R7S;
  • цилиндрические – цоколи E27, E14 или B15D;
  • с вынесенной или дополнительной колбой.

В последней модели внутри лампы жестко смонтирована малогабаритная галогенная лампа-капсюль или трубка. Она приварена к центральному стержню обычной колбы ЛОН, имеет гибкие выводы, соединенные со стандартным цоколем Эдисона Е27 или Е14. При потреблении мощности 70-100 Вт она обеспечивает световой поток на 20-30% больше, чем обычная лампа накаливания.

Срок службы галогенных моделей составляет от 4-5 до 10-12 тыс. часов.

Декоративные лампы

В последние годы появились ретро-лампы, имитирующие старинные ЛН Эдисона.

Кроме того, они формой колбы имитируют «свечу», «свечу на ветру», «шишку», «грушу», «шар» и т.д.

Лампы Эдисона – с цветовой температурой 2000 K, с разными по форме нитями накаливания, с разными колбами.

Зеркальные

Зеркальные лампы имеют часть колбы, покрытую изнутри отражающим слоем. Чаще всего это напыление из металла – серебра, алюминия, золота и пр. Этот слой может быть тонким, полупрозрачным или толстым, непрозрачным.

Зеркальная инфракрасная лампа.

Зеркальные конструкции используют в производстве для абсолютно чистого технологического нагрева, например, в полупроводниковом производстве с высочайшей чистотой материалов. В этом случае недостаток ламп накаливания – большой поток ИК-излучения – становится их непревзойденным достоинством.

Сигнальные

Сигнальные лампы – это мигающие источники света. Обычно в виде проблесковых маячков, например, на служебных автомобилях, на самолетах и вертолетах, для передачи световых сообщений на флоте и т.п. Имеют тонкую нить накаливания, обеспечивающую быстрый набор яркости.

Транспортные

Этот вид ламп предназначен для использования на разных видах транспорта – автомобилях, железной дороге и в метро, речных и морских судах. Главное требование к ним – стойкость к вибрациям и ударам. Для этого нить накаливания делают короткой и устанавливают на множестве поддерживающих элементов. Цоколи таких ламп – байонетные Свана, штифтовые или софитные. Они не дают устройству выкрутиться и выпасть из патрона.

Лампы транспортные со штифтовым цоколем.

Транспортные, автомобильные лампы с разными видами невыпадающих цоколей: д), е), ж) – со штифтовыми, з) с софитным.

Иллюминационные

Из названия понятно, что лампы используют для иллюминации. Поэтому их колбы изготавливают из стекла разных цветов – синего, зеленого, желтого, красного и т.д.

Иллюминационные лампы разного цвета с резьбовым цоколем Эдисона E27.

Двухнитевые

Схема такой лампы накаливания: в одной колбе две отдельные нити накаливания. Например, в автомобильной фаре двухнитевая лампа используется так:

  • при подаче напряжения на одну нить включается ближний свет – поток света «прижат» к полотну дороги и луч распространяется на несколько десятков метров;
  • после переключения на вторую нить свет поднимается и его дальность может достигать сотен метров, а поток будет значительно больше.

Такие лампы могут быть и в заднем фонаре. Первая нить – для габаритных огней, вторая – для стоп-сигнала.

В светофорах двухнитевые лампы повышают их надежность. Дублирование позволяет устройству работать или с одной нитью, или включать вторую, после того как первая перегорела. А, например, на железных дорогах надежность сигнализации – это гарантия безопасности перевозок.

Общего, местного назначения

Лампы разного назначения.

Верхний ряд, слева направо – лампа с цоколем Е14 – для люстр, бра и малогабаритных светильников; с цоколем Е27 – общего назначения; зеленая, красная, желтая – иллюминационные.

Нижний ряд: синяя – медицинского назначения для процедур; зеркальная с отражателем – для фоторабот или специального освещения, с виолевым стеклом, две крайние – декоративные с колбой «свеча» и цоколями Е27 и Е14.

Схема сборки конструкции

Как будет работать светодиодная лампа напрямую зависит от производителя и цены изделия. Отличия можно заметить, если снять рассеиватель

В первую очередь стоит обратить внимание на качество пайки чипов, а также соединительных проводов. Дешевые лампочки служат меньше, чем качественные и дорогие

Низкокачественные китайские лампочки

Приобретая лампочку не более чем за 3 доллара, не стоит рассчитывать на симметричное расположение светодиодов на плате. Это говорит о том, что пайка выполнялась вручную и на скорую руку, а провода подбирались с минимальным сечением. Надёжного драйвера здесь также не будет. Вместо него реализована бестрансформаторная схема с выпрямителем и конденсатором.


Схема китайской лампочки.

Если приходится проводить диагностику и после ремонтировать лампы подобного типа, следует обязательно придерживаться особой техники безопасности. Каждый элемент, который является составляющей одной цепи, может находиться под напряжением, опасным для человека. Если случайно дотронутся до одной из токоведущих частей, можно получить удар током. То же самое может произойти, если щуп мультиметра случайно соскользнёт и спровоцирует короткое замыкание.

Фирменные светодиодные лампы

Дорогие и качественные лампочки имеют приятный внешний вид, но это далеко не все преимущества. Качество элементной базы будет значительно выше, чем у китайского аналога, приобретённого по низкой цене. Установленный драйвер отличается сложным устройством. Один из способов его сборки подразумевает установку импульсного трансформатора, а также преобразователя тока, который в дальнейшем стабилизирует полученную нагрузку.


Качественная лампа LED.

Трансформатор может не устанавливаться. Основная нагрузка будет направлена на микросхему, стабилизирующую входное напряжение, которая:

  1. имеет систему отрицательной обратной связи;
  2. возможность диммирования;
  3. поддерживает ток с заданной шириной импульса.


Схема без трансформатора.

Выбирая качественную светодиодную лампочку на 220 В с токовым драйвером, покупатель получает защищенное от помех и скачков в сети устройство, которое соответствует характеристикам, указанным в паспорте. Установленный здесь радиатор обеспечит быстрый теплоотвод. Эта лампочка будет служить более чем в 5 раз дольше дешевой китайской.

Принцип работы диммера

Когда стоит вопрос выбора диммера, необходимо учитывать тип тех ламп, с которыми будет работать светорегулятор. Регулировка мощности у ламп разного типа (галогенных, накаливания, люминесцентных и других) отличаются, соответственно и диммеры имеют различные схемы:

  • от величины напряжения, подаваемого с диммера зависит разогрев нити накала. От этого происходит смена яркости свечения. Эта схема относится к галогенным лампам и лампам накаливания, у которых 220 В — рабочее напряжение;
  • применение трансформатора, который преобразует уровень напряжения, выдаваемого диммером до 12 –24 В. Данная схема применяется к галогенным низковольтным лампам. Нужно понимать, что трансформатор, который применяется в этой схеме, должен быть регулированным и электронным, а также обеспечивать «мягкое», поэтапное включение. Это обязательное условие для того чтобы нить лампы могла разогреться. Учитывая то, что изначально ток небольшой, перегрузка отсутствует;
  • с применением люминесцентных ламп, у которых в составе есть электронный дроссель. Диммер построен последующей электронной схеме: преобразование напряжения сети в промежутке 0 –10 В. Напряжение подаётся на электроды лампы и регулирует создаваемую между ними мощность электрического разряда, он, в свою очередь, управляет силой свечения газа.

Существует четыре способа управлять работой светорегулятора:

  • электронный;
  • механический;
  • дистанционный;
  • акустический.

Механический способ является наиболее простым и распространённым. Тут в схеме предусмотренно наличие потенциометра, который включён в низковольтную цепь элемента, являющегося силовым — дросселя, тиристора, реостата и других.

Диммер, у которого электронное управление (сенсоры и кнопки) имеет много разных датчиков в своём составе.

Дистанционное управление подразумевает регулирование освещение при помощи пульта, происходит это по ИК-сигналам или радиоканалам.

Чтобы управлять акустическим диммером применяются звуковые сигналы (голосовые команды, хлопки и другие). При выборе такого диммера необходимо учитывать общую мощность ламп, которые к нему подключаются. От сорока до тысячи Ватт — стандартная мощность бытовых светорегуляторов.

Особенности выбора

Пример терморегулирующего устройства в виде заглушки

Итак, мы узнали, как устроена и как работает термоголовка на радиаторе отопления, осталось определиться с особенностями выбора устройства.

Одним из наиболее важных критериев, которые необходимо учесть при выборе термостата является тип его заполнения.

В продаже представлены модификации и со следующим типами заполнения:

  • Жидкостные устройства, которые отличаются более точным срабатыванием, что позволяет более точно определять изменения температуры и восстанавливать изначальный баланс.
  • Газонаполненные устройства от жидкостных аналогов отличаются меньшей инертностью. Это качество никак не сказывается на точности работы устройства, но позволяет сделать срабатывание на изменение температуры более оперативным.

Таблица расхода топлива бытовыми котлами с установленным термостатом

Перед тем как определиться с выбором той или иной модификации, необходимо иметь общее представление о том, как установить термоголовку на радиатор. То есть, нужно понимать, как расположить измерительный узел относительно радиатора.

Например, модельный ряд популярных в РФ термоголовок Danfoss производятся в различных конструктивных исполнениях:

программируемые дистанционно или вручную,
с встроенным или выносным датчиком и т.д.

Термостат с электронной регулировкой

Модели с интегрированным датчиком наиболее распространены из-за компактных габаритов и эргономичной конфигурации.

В этом случае установка термоголовки на радиатор отопления выполняется с учетом следующих рекомендаций:

  • При монтаже узла в вертикальном положении возможны погрешности в эксплуатации. Поэтому для вертикальной установки целесообразно применять оборудование, с выносным датчиком, которое будет более точным в работе, несмотря на тепловое воздействие от конвекционных потоков.
  • Устройства с интегрированным датчиком должны устанавливаться таким образом, чтобы этот узел располагался строго горизонтально.

Установка термостата с выносным датчиком целесообразна в следующих случаях:

  • Когда отопительный прибор прикрыт плотной шторой и восходящие потоки могли бы негативно сказаться на работе встроенного датчика.
  • Когда термостат установлен на сквозняке и это может привести к сбоям в его работе.
  • Когда монтаж термостата в горизонтальном положении затруднён и его можно установить только вертикально.

Важно: Перед тем как правильно установить термоголовку на радиатор, убедитесь в том, что капиллярная трубка (неотъемлемый элемент в составе устройства) имеет достаточную длину. Модели с дистанционным управлением целесообразно применять в том случае, если отопительный прибор недоступен для пользователя, например, прикрыт декоративным кожухом несъемного типа

В иных случаях использование этих высокотехнологичных устройств мало оправдано, так как их цена достаточно высока

Модели с дистанционным управлением целесообразно применять в том случае, если отопительный прибор недоступен для пользователя, например, прикрыт декоративным кожухом несъемного типа. В иных случаях использование этих высокотехнологичных устройств мало оправдано, так как их цена достаточно высока.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
