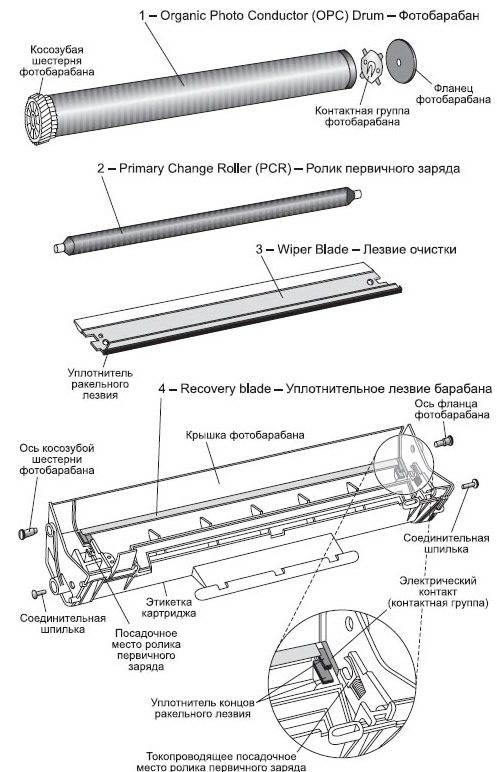

Схема элементов блока отработанного тонера
Состоит из нескольких взаимодействующих между собой механизмов. Здесь не только собирается уже использованный тонер, но и формируется будущий отпечаток, который затем переносится с фотобарабана на бумагу. Всего это отделение включает в себя 4 элемента. Рассмотрим их подробнее.
| № | Элемент | Описание |
| 1 | Фотобарабан (Синонимы: Organic Photo Conductor, OPC, Drum, Drum unit, Photoreceptor, барабан, фоторецепторный барабан, светочувствительный барабан) | Главная часть лазерного картриджа. По структуре это полый цилиндр из алюминия, с диэлектрическим покрытием и высокой фоточувствительностью. Устройство расположено как в тонере, так и в самом принтере или копире. Если речь идет о тонер-картридже, то он обслуживается одновременно с ним, а когда о принтере в целом, то отдельно от всех механизмов. Работа фотобарабана происходит в несколько этапов:
Фотобарабан — наиболее хрупкий элемент принтера, и очень дорогой. Подвержен множеству дефектов, самый распространённый — засвечивание от прямых солнечных лучей. После поломки барабан будет печатать обычные черные отпечатки. Также для детали опасны механические повреждения, поэтому ее запрещено трогать голыми руками — к потожировым отпечаткам будет прилипать тонер, что приведет к значимым проблемам в качестве печати и последующей замене элемента. Кроме этого, качество распечатанного документа может снижаться из стирания глянцевого слоя фотобарабана. Первый признак того, что глянец исчерпал себя — это образование черных полосок по краям полученного изображения. Если вы столкнулись с такой проблемой, нужна диагностика оборудования. по ее результатам может потребоваться либо очистка поверхности барабана при помощи специального раствора, либо замена всего элемента — что обойдется значительно дороже. Иногда при покупке нового барабана также приходится докупать новые картриджи. В таком случае, возможна скупка лазерных картриджей у компаний, занимающихся массовой продажей картриджей, других расходников для принтеров. |
| 2 | Ролик первичного заряда (Синонимы: Primary Charge Roller, PCR, заряжающий вал, зарядный валик, ролик первичной зарядки, ролик зарядки) | Составляющая отделения для переработанного картриджа, отдающая ему отрицательно заряженные частицы при плавном прижимании к плоскости фото барабана. Представляет собой сделанный из металла вал, с покрытием из резины или поролона — это нужно для для проведения электрического тока. После прохождения бумаги через фотобарабан, вал устраняет остатки ранее созданной зарядки. Требует регулярной чистки, т.к. во время печати вал постоянно загрязняется пылью и другими элементами от бумаги. |
| 3 | Лезвие очистки (Синонимы: Wiper Blade, Cleaning Blade, ракель, вайпер, чистящее лезвие) | Элемент, представляющий плоский скребок из металла с наконечником из полиуретана. Его назначение — прочистка фотобарабана от прилипших к нему частиц бумажного носителя или краски. Как и прочие лезвия, лезвие очистки должно иметь идеально ровную поверхность, чтобы эффективно убирать все ненужные частицы. Некоторые модели МФУ могут не иметь лезвий, и очищение у них будет происходить другими способами. Так, у Samsung и Xerox очищение проходит в 2 этапа: сперва все излишние частички устраняются с барабана при помощи воздействия вала первичного заряда, а с него они убираются при помощи специализированной щетки. |
| 4 | Уплотнительное лезвие барабана (Синонимы: Recovery Blade, уплотнительное лезвие ОРС, уплотнительное лезвие фотобарабана) | Деталь механизма, отвечающая за перекрытие пространства между хранилищем тонера и барабаном. Лезвие не создает препятствий выработанному тонеру и позволяет проникать в бункер. Таким образом, он не будет протекать на листы бумаги. |
Работа в струйном принтере
Текст или изображение, создаваемое на таком принтере, наносится точками. Колер ставит точки микрокаплями, которые выходят через сопла печатающей головки.
- Самым главным участником процесса нанесения изображения является печатающая головка. Она может быть отдельным элементом или находиться на картриджах.
- В любом случае через сопла на бумагу попадают чернила. В сопле установлены специальные нагреватели, которые в определенный момент нагревают чернила. Когда чернила нагреваются, их объем увеличивается, и они выбрасываются на бумагу.
- Картриджи установлены только четырех цветов: черный, желтый, розовый, голубой. Поэтому для получения определенного цвета или оттенка краски смешиваются. Смешивание происходит, когда цвета ложатся на бумагу, а потом сверху попадают другие тона.
Мы рассмотрели принцип работы картриджа для принтера с печатающей головкой и можем сделать вывод, что качество распечатанных картинок или фотоснимков будет лучше на струйном принтере. Лазерный побеждает по скорости печати.
Работа картриджа
Выше мы узнали, что такое картридж для принтера и для чего он предназначен. Теперь рассмотрим, как он работает в лазерном принтере.
- Благодаря лазеру на фотовал наносится электростатический образ будущего изображения или текста.
- Тонер притягивается к фотовалу через специальное небольшое отверстие.
- При вращении тонер наносится на бумагу в том виде, в котором он был притянут.
- После, для того чтобы тонер зафиксировался на бумаге, он нагревается.
- Чтобы нанести цветное изображение на бумагу, этот процесс четыре раза повторяется.
Мы рассмотрели, как работает картридж для лазерного принтера. Теперь перейдем к струйному.
Как работает
В зависимости от своего типа, работа струйных и лазерных картриджей кардинально отличается:
- Схема работы лазерного заключается в нанесении изображения, а текст тоже таким считается, на поверхность фотобарабана. В тех местах заряд поверхности изменяется на противоположенный заряду тонера, за счет чего происходит «прилипание» порошка в нужных местах. Далее тонер переносится на лист бумаги и после «запекается» в специальной печке под высокой температурой. При цветной лазерной печати процесс повторяется четыре раза: раз для черного цвета и по разу для трех цветовых оттенков.
- При использовании струйного типа печати изображение наносится в виде точек очень маленького размера даже незаметного для человеческого глаза. Такой процесс невозможен без специальной печатающей головки. Она может быть размещена непосредственно на картридже или быть отдельной частью. Краска попадает на листы из-за ее нагревания, что ведет за собой увеличение ее объема и потребность выхода наружу. Разные тона и оттенки получаются за счет смешивания в разных пропорциях голубой, розовой и желтой краски.
Устройство лазерного картриджа
В лазерных принтерах картридж представляет собой бункер с отделениями для каждого цвета порошка. В большинстве моделей картридж состоит из двух отделений, соединенных между собой штифтами. Кроме бункера с тонером, в них еще присутствует бункер с отработанным тонером (мусором).
Если посмотреть более детально на устройство картриджа, состоящего из двух отсеков, то в нем собраны все необходимые элементы для печатающего механизма.
Так, тонерный отсек включает в себя:
- магнитный вал (у одних производителей это может быть вал из высококачественной резины, у других — алюминиевый полый цилиндр с магнитом внутри, но предназначение у всех одинаковое — к валу притягивается тонер, приобретая отрицательный заряд);
- уплотнительное лезвие — пластина между магнитным валом и тонерным бункером, пропускающая излишки тонера обратно в отсек;
- дозирующее лезвие — металлическая основа с эластичной пластиной, призванной регулировать количество тонера, наносимого на магнитный вал;
- бункер для тонера — непосредственно отсек с тонерным порошком, часто в него встроен активатор для смешивания порошка;
- пломбу (для предотвращения просыпания порошка, пломба удаляется при постановке картриджа в принтер).
Отсек с отработкой включает в себя:
- фотовал (алюминиевый цилиндр с фотопроводящей поверхностью);
- вал первичного заряда (из токопроводящей резины или поролона, его задача — обеспечение однородного отрицательного заряда фотовала);
- ракель (пластина из эластичного полиуретана для очистки фотовала от остатков тонера);
- лезвие очистки (пластина между фотовалом и бункером с отработкой, которая препятствует прохождению отработанного лишнего тонера в бункер).
Какой картридж лучше выбрать
Перед тем как приобрести тонер, учтите следующие нюансы:
- частоту использования картриджа и уровень печати;
- скорость работы, приемлемая частота заправок или смены патрона;
- производителя;
- стоимость.
Струйный картридж подойдет, если хотите получать качественные цветные фото и пользоваться оборудованием планируете в обычном режиме, без большого объёма печати.
Лазерный тонер обеспечит высокий темп печати и длительный рабочий режим без замен, выдаст быстрый результат даже при большом количестве исходников. Если не смущает высокая цена продукта, то это ваш вариант.
В случае когда нет опыта в выборе конкретной модели, можно обратить внимание на изделия таких популярных производителей, как HP, Epson, Canon, известных качеством и доступной ценой
Обзор лучших брендов
На сегодняшний день удалось составить рейтинг лучших принтеров струйного вида, куда вошли модели для комфортной эксплуатации дома, в офисе и в производственных масштабах.
Canon PIXMA TS304
Идеальный струйный принтер, подходящий для домашнего пользования. Отличный вариант для семей с детьми-школьниками и студентами. Оригинальный дизайн конструкции выделяется на общем фоне своих собратьев. Края крышки принтера нависают над корпусом, однако ее основная роль – размещение копируемого материала. Это не ошибка, данное устройство способно создавать копии, но только при помощи мобильного телефона и специального приложения.
Качество печати нельзя назвать плохим. Для вывода черно-белой информации принтер использует пигментные чернила, а для цветных изображений – водорастворимую краску. Данная модель принтера может распечатать даже фотографии, но лишь стандартного размера 10х15 см.
К достоинствам модели относятся следующие показатели:
- распечатка документов путем передачи по беспроводной сети;
- поддержка облачного сервиса;
- наличие XL-картриджа;
- небольшие размеры конструкции.
К недостаткам можно отнести невысокую скорость печати и единую конструкцию цветного картриджа.
Epson L1800
Представляемая модель в топе лучших принтеров идеально подходит для офисной эксплуатации. Данное устройство – яркий представитель «фабрики печати». Этот аппарат выделяется компактными размерами, простотой эксплуатации и 6-скоростной печатью.
К основным преимуществам данной модели относится множество характеристик:
- высокая скорость печати;
- высокое качество печати;
- большой ресурс цветного картриджа;
- встроенная СНПЧ.
К недостаткам можно отнести лишь ощутимый шум в процессе работы принтера.
Canon PIXMA PRO-100S
Идеальное решение для профессионалов. Отличительная черта данной модели заключается в наличии термоструйного принципа работы. Говоря простыми словами, проходимость в дюзах зависит от температуры краски. Данный метод гарантирует устойчивость узла печати к засору. Важная особенность представляемой модели заключается в наличии отдельных емкостей чернил черного, серого и светло-серого цветов.
К преимуществам данной модели относятся следующие характеристики:
- высокое качество цветной печати;
- отличная проработка однотонных цветов;
- доступ к облачному сервису;
- поддержка всех форматов.
К недостаткам относятся дороговизна расходного материала и отсутствие информативного дисплея.
Какой картридж стоит купить для струйного принтера
Модели МФУ могут быть различными, отличаются друг от друга они, в том числе по принципу действия. Как выбрать картридж для принтера струйного типа? Как показывает практика, самыми востребованными принтерами сегодня остаются струйные. Картриджи для них бывают с печатной головкой либо без нее. Настоятельной рекомендацией производителей подобного оборудования является использование исключительно лицензионных комплектующих, совместимые картриджи допустимы к эксплуатации только в том случае, когда на устройстве уже имеется предустановленная печатающая головка. При отсутствии последней выбор стоит делать только в пользу оригинальных картриджей, более того, многие производители печатающего оборудования устанавливают на нем специальные датчики, способные блокировать чужеродные комплектующие. В этом случае подобрать черно-белый картридж для принтера можно только оригинального производства.
Классификация картриджей для принтера
Картридж для принтера – это специальный контейнер, главным предназначением которого является хранение красящего вещества. Разновидностей таких расходных аксессуаров к периферийным устройствам много, в разы больше, чем думает каждый из нас. Однако распознать их не так и сложно, как кажется на первый взгляд. Ведь все они маркируются соответственно способу печати той или иной оргтехники. В зависимости от технологии печати, выделяют следующие виды картриджей для принтеров:
- матричный – содержит в себе пропитанную чернилами красящую ленту, используется как для монохромной, так и для цветной печати;
- струйный – применяется на принтерах струйного типа, может содержать жидкие чернила различных цветов, отлично подходит для печати фотографий;
- лазерный – состоит из множества различных компонентов, в контейнере содержит тонер, также имеет бункер для отработки;
- тонер-туба – наполнена сухим красящим веществом для лазерной оргтехники, характеризуется большой емкостью хранилища для тонера.
Кроме того, каждый вышеуказанный тип подразделяется еще на несколько видов.
Матричные картриджи для принтера
Матричные картриджи – это расходники созданные по тем же технологиям, что и обычные печатные машинки. Имеют неразборную конструкцию корпуса. Содержат внутри ленту, пропитанную специальными красками. Бывают одно- и четырехцветными. Несмотря на то, что данный вид принтеров давно устарел, их до сих пор используют там, где необходима недорогая, массовая и чисто текстовая печать информации (например, в кассовых аппаратах и банковских терминалах).

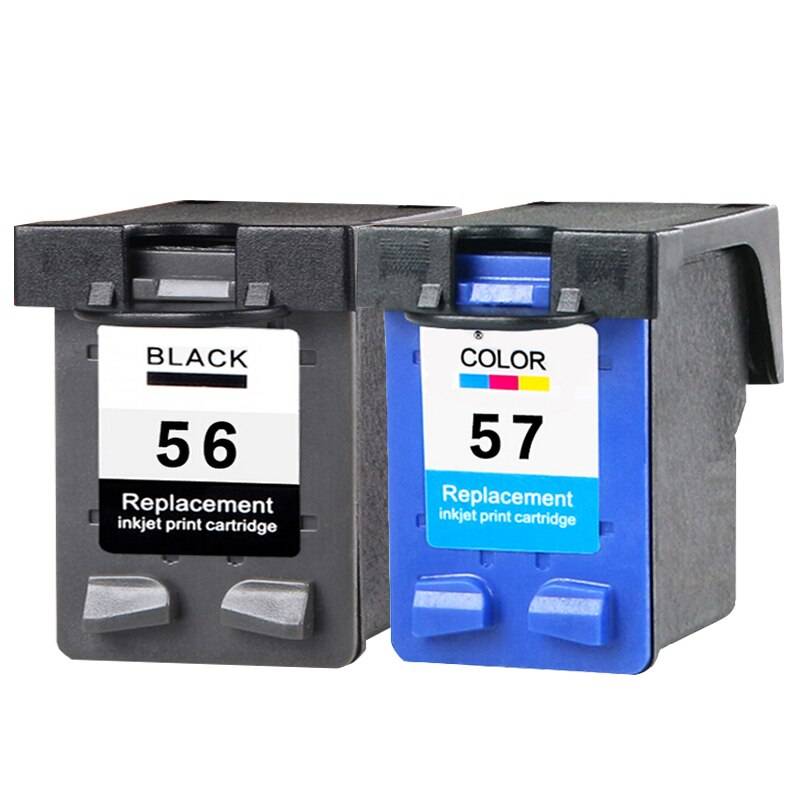

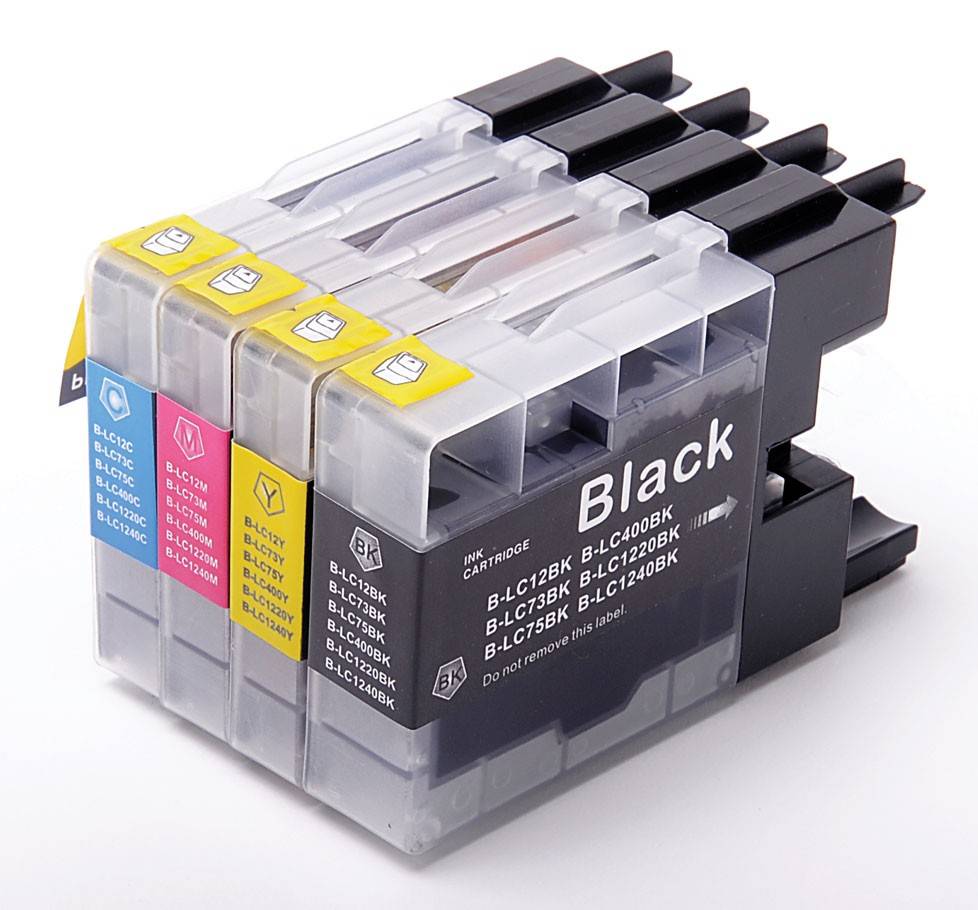

Струйные картриджи для принтера
Струйные картриджи – это расходные материалы для оргтехгики соответствующего вида, содержащие жидкие чернила. Этот тип печатающих аксессуаров бывает двух видов: с красящими головками и без них. Во втором случае струйное сопло устанавливается непосредственно на сам принтер, таким образом, замена расходника обходится во много раз дешевле. К преимуществам данной продукции можно отнести следующее:
- высокое качество печати;
- простоту установки;
- огромный ассортимент подходящего тонера;
- легкость дозаправки.
Среди недостатков следует отметить малый ресурс и высокую стоимость чернила.

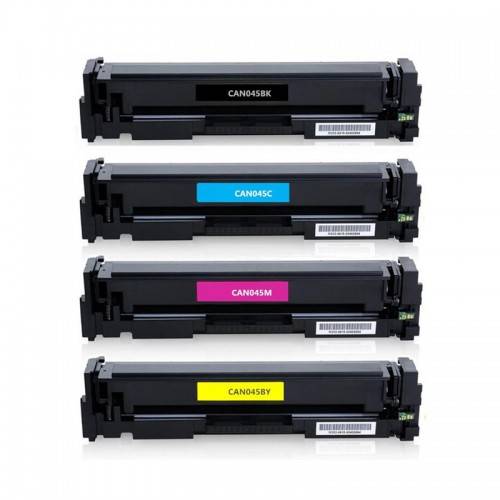

Лазерные картриджи для принтера
Лазерные картриджи – это расходники характеризующиеся высокой скоростью печати, большим ресурсом и низкой себестоимостью одного отпечатка. На фоне всех иных изделий данного рода, эту разновидность расходуемых материалов лучше использовать для офисной и бюджетной печати документов. Плохо то, что заправлять такие картриджи очень тяжело, а порой и вовсе невозможно. Также их стоимость на голову выше, нежели у двух предыдущих.
Тонер-тубы для принтера
Тонер-туба – это контейнер, содержащий порошкообразное красящее вещество. По сути, это тот же лазерный картридж, не имеющий печатающих элементов. Другими словами, тонер-туба – это хранилище для тонера и не более того. Основное преимущество заключается в том, что туба не подлежит износу и ее в любой момент можно быстро снять и пополнить новым красящим веществом.
Помимо всего сказанного выше, все картриджи дополнительно можно разделить на следующие виды:
- ориигинальные – это картриджи, которые создают сами производители печатающей техники;
- совместимые – это тип картриджей, создаваемый по оригинальной технологии, только компаниями, не занимающимися производством оргтехники;
- перезаправленные – это повторно используемые аналоговые или подлинные картриджи, у которых было заменено красящее вещество;
- восстановленные – это фактически тот же, что и предыдущий вид картриджей, только у этих дополнительно осуществляется замена изношенных частей;
- поддельные – это нелегальные картриджи, реализуемые под видом оригинальной продукции;
- лицензионные – это оригинальные и совместимые картриджи, которые продают по лицензии различного рода продавцы, не связанные с их производством.
Однако подобная классификация нечасто применяется в описании к тем или иным печатающим аксессуарам.
Лазеры
Существует и более новый принтер — лазерный. Он гарантирует быструю скорость печати и хорошее качество получаемых на выходе документов. Наиболее часто встречается в офисах и центрах, оказывающих услуге по распечатке документов с электронных носителей.
Принтер лазерный по принципу работы чем-то схож с фотоаппаратом и прочими приспособлениями для создания фотографий. Он передает изображение через лазеры на бумагу при помощи светочувствительных фильтров, расположенных внутри устройства. В ходе работы с такой современной техникой можно получить документы, которым не страшно выцветание или влага. Заправка принтеров с лазерами производится нечасто.
Возможные неисправности
В работе принтера иногда могут возникнуть некоторые неполадки. Например, бывает, что сразу после установки устройство не смогло распечатать тестовую страницу. Для решения проблемы необходимо проверить провода соединения, либо запустить диагностику неисправности.
- Очень редко сама установка нового принтера срывается без каких-либо пояснений. Скорее всего, на компьютере уже установлены драйвера, но для другого печатающего устройства, из-за чего происходит конфликт.
- Установленный принтер не определяется системой компьютера. В данном случае необходимо проверить соответствие утилит с устройством.
О том, как выбрать струный принтер, смотрите в следующем видео.
Что такое картридж для принтера
В настоящее время картридж чаще всего можно встретить в принтере. Что такое картридж? Это небольшое приспособление со специальным отсеком, в котором находится краска. В цветном принтере установлено несколько таких приспособлений, в каждом из них находится разный цвет краски. Хотя изначально в первых картриджах заливалась краска одного цвета, кроме того, в принтере был один отсек. В него вставлялся черный картридж.
Далее технологии развивались, отсеков сделали больше. Картриджи начали заполнять разными красками. Но не все цвета были в отсеках. Для получения некоторых оттенков принтер смешивает краски из разных картриджей, и на бумаге уже получается нужный цвет.
Отличительные черты лазерного принтера
Для печати лазерные принтеры используют специальные порошковые чернила, которые находятся в картриджах. Поэтому вопрос, «сколько стоит картридж на принтер?» является очень актуальным, для тех людей, которые пользуются такой техникой. По виду печати обычно делятся на два вида: черно-белые и цветные. В зависимости от вида печати определяется и сфера использования того или иного принтера. Например, лазерный чёрно-белый принтер чаще всего используется для печати различных документов, а также разнообразного текста. В то время как цветной лазерный принтер, может использовать для печати изображений, буклетов и другой различной продукции.
Одними из главных плюсов чёрно-белого оборудования является низкая стоимость печати, а также её высокая скорость. Надо заметить, это весьма важные плюсы, особенно в том случае, когда приходится много печатать.
Многие считают лазерный принтер самым лучшим решением для офиса или для дома, так как в этом случае получается сэкономить на стоимости печати и получить очень высокое качество печатной продукции. Поэтому, очень многие покупают такой принтер именно для таких мест.
Что такое принтер
Принтер – это устройство для вывода информации. Он предназначен для вывода графических и текстовых данных на бумагу. Современному человеку тяжело обойтись без принтера. Они бывают разных типов. Самый распространенный из них – это лазерный.
Лазерный принтер славится своей скоростью печати и хорошим качеством напечатанных данных. Чаще всего такой тип устройств можно встретить в офисе или в местах, где люди оказывают услуги распечатки документов. Принцип работы принтера легкий. Благодаря лазерам он передает изображение на бумагу. Документам, которые напечатаны на лазерном принтере, не страшна ни влага, ни выцветание. Краска, которой печатает аппарат, находится в картридже.
Заключение
Сегодня мы рассмотрели, какие бывают виды картриджей и тонеров, как они работают. Узнали, что такое картридж, различие работы лазерного и струйного принтера. Мы рекомендуем вам покупать только технику проверенных и надежных производителей. Это поможет вам работать с принтером без проблем и поломок.
