Сильфонный газовый шланг: лучший для газовой плиты
Если спросить у специалиста, какой должен быть шланг для газовой плиты, скорее всего, он предложит приобрести для установки именно сильфонный вариант. Именно этот тип шланга считается наиболее надежным для подключения варочной поверхности к центральному газоснабжению. Помимо газовых плит, он применяется для подсоединения колонок и газовых котлов, используемых для индивидуального отопления. Сильфон – это упругая гофрированная оболочка, защищающая внутренний слой от механических и других типов повреждений.
Большой спрос на сильфонные шланги обусловлен высокими техническими характеристиками и надежностью устройств. Изделия легко переносят высокое давление, которое создается газовым потоком в трубе. Удобство подключения обеспечивается двумя штуцерами, предназначенными для подсоединения к газовой трубе и непосредственно к прибору. Все составляющие шланга производятся из высококлассной нержавеющей стали, что гарантирует максимальный срок эксплуатации.
Полезный совет!Для более безопасного соединения при подключении шланга дополнительно используется специальная прокладка из пластика или мягкого металла.

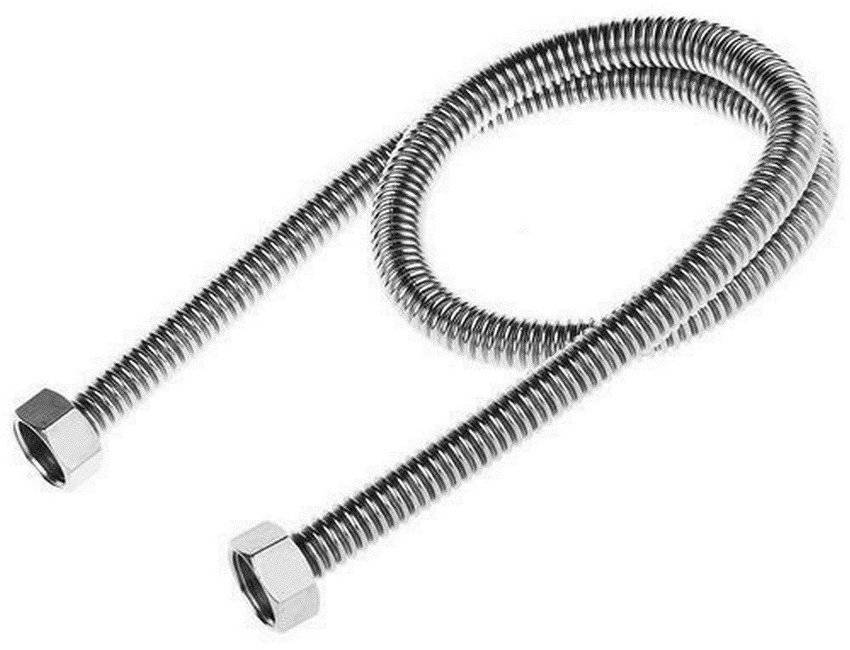

Сильфонный газовый шланг считается наиболее надежным для подключения варочной поверхности к центральному газоснабжению
Цена на газовый шланг для газовой плиты этого типа значительно выше стоимости других вариантов изделия, но продолжительность эксплуатации как минимум на 10 лет больше, чем срок службы остальных устройств. Так, минимальное время, на протяжении которого можно спокойно использовать сильфонный шланг, – 25 лет, хотя некоторые фирмы дают 30 лет гарантии. На конечную цену обычно влияют производитель и размер изделия.
О том, сколько стоит газовый шланг для газовой плиты (в зависимости от характеристик), можно узнать из данной таблицы:
| Диаметр разъема, дюйм | Длина, м | Цена, рубли |
| 1/2 | 0,4 | от 250 |
| 0,8 | от 290 | |
| 1 | от 320 | |
| 1,5 | от 400 | |
| 3 | от 780 | |
| 4 | от 950 | |
| 5 | от 1150 | |
| 3/4 | 0,6 | от 350 |
| 1 | от 450 | |
| 2 | от 700 | |
| 2,5 | от 900 | |
| 3 | от 1050 |
Основные преимущества и недостатки использования сильфонных шлангов
Простые модели сильфонного шланга представлены в виде гофрированных изделий, которые отличаются наличием круглого сечения. Если выбрать более дорогой вариант, то дополнительно для защиты будет присутствовать металлический рукав или полимерное покрытие. Модернизированный вариант сильфонного шланга имеет встроенный термозащитный клапан, который при критическом повышении температуры самостоятельно перекрывает поступление газа. Конечно, такая опция будет влиять и на то, сколько стоит рукав, но убытки, которые можно получить в случае утечки газа, будут значительно выше. Другие преимущества сильфонных шлангов:
- легко гнутся и растягиваются;
- выдерживают нагрузку до 6 атм.;
- эксплуатируются в большом температурном диапазоне от -50 до +200 °С;
- изготавливаются из качественных материалов, соответствующих всем нормам ГОСТа;
- соответствуют техническим требованиям бытовой эксплуатации;
- максимально возможный срок службы – до 30 лет со дня монтажа;
- выдерживают влияние электрического тока до 1,5 кВт;
- большой выбор длины шлангов для подключения газовой плиты – от 0,4 до 5 м;
- совместимость с большинством видов газового оборудования и различной фурнитурой;
- наличие покрытия, которое защищает основу шланга от воздействия различных бытовых химических средств, применяемых для уборки и дезинфекции кухни.
Простые модели сильфонного шланга представлены в виде гофрированных изделий

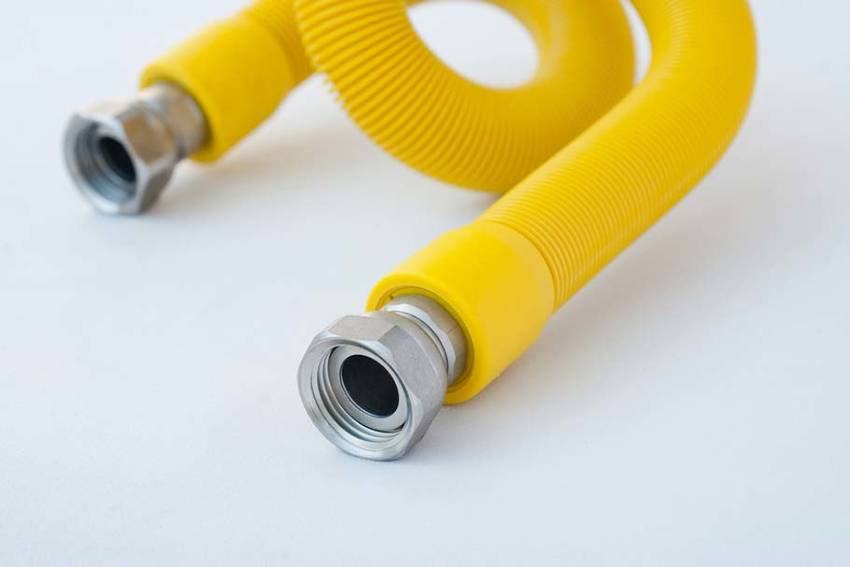

Дополнительную безопасность шлангу обеспечивает электроизоляционный полимерный слой, защищающий не только от механического воздействия, но и от высокочастотных токов, которые создаются некоторыми бытовыми приборами, например, микроволновой печью. В связи с прочностью шланга производители гарантируют целостность подсоединения даже при условии природных аномалий, таких как землетрясение, когда нарушается устойчивость здания.
К относительным минусам можно отнести только цену, которая в несколько раз превышает стоимость аналогичных изделий из других групп. Однако присутствие большого количества положительных характеристик, к которым относится и значительный срок эксплуатации, перекрывают этот недостаток.
Полезный совет!При установке плиты или варочной поверхности со встроенной функцией электроподжига специалисты рекомендуют между краном подачи газа и сильфонным шлангом для большей гарантии безопасности дополнительно установить диэлектрическую вставку.
Армированные шланги: полимер, резина, сталь
Полимерные материалы находятся внутри такого шланга. Следующий слой вулканизированная резина. Снаружи она оплетается нитями из стали. Для того, чтобы не спутать изделия в аналогичными шлангами для воды, в них вплетают желтую нить.
Армированные шланги довольно популярны, чему причинами являются:
- простой монтаж и легкость в эксплуатации;
- надежность и приличный срок годности;
- разнообразие ассортимента — как по диаметру, так и по длине;
- безопасное использование при температурах от -35° до +50°.
Отметим и существенный минус — неважный уровень электроизоляции, виновницей которого является металлическая оплетка. Потому при монтаже между плитой и подводкой обычно приходится вставлять диэлектрическую муфту. Есть и еще один недостаток — ненадежность внутреннего полимерного материала. По этой причине они стали «персоной нон грата» в некоторых странах Европы, в последнее время и у нас намечается такая же тенденция.
Газовый гибкий шланг для плиты
До недавнего времени нормативами, касающимися подключения газовых плит, допускалось использование исключительно жесткой подводки (как в случае с газовыми плитами Ханса), в связи с чем газ в большинстве квартир подводился с помощью железных труб, уголков и колен.
Несмотря на свою надежность, эта схема имеет и свои недостатки. Например, во время ремонта или при уборке кухни отодвинуть плиту не получится. Подсоединение газовой плиты гибким шлангом станет в этом случае лучшим решением.
1 Газовый шланг для плиты: назначение и предъявляемые требования
Каким шлангом подключить газовую плиту? Ответ на этот вопрос кроется в его видах
Резинотканевый шланг, например, хотя и уступает в жесткости, зато не является проводником электричества, что особенно важно в работе с газовыми печами
Резиновый шланг для подключения газовой плиты обычно маркируется желтой меткой, отличающей его от шлангов, предназначенных для иных нужд (для плиты Аристон, например).
2 Виды шлангов, их стоимость
Гибкий газовый шланг для плиты (особенно для газовых плит для дачи) сегодня представлен в виде гофрированного стального рукава, который способен длительно выдерживать воздействие высоких температур без изменения своих технических свойств.
Конечно, высокие температуры на практике встречаются редко, особенно при правильном подключении плиты, соответствующем всем нормам. Но, если бы не существовал сильфонный шланг для газовой плиты, то проблем, связанных с подключением газовых печей, возникало бы намного больше. Почему?
Учитывая близкое расположение прибора к кухонной мебели (особенно при установке плиты Занусси), необходимо помнить о том, что температура в процессе его работы может накаляться до 100 градусов.
Кислородный шланг для газовой плиты способен работать в условиях давления среды в 20 атмосфер.
Его широкое распространение объяснено тем, что он легок в присоединении, а стоимость его гораздо дешевле, чем у шланга металлооплеточного. Внутренний диаметр кислородного рукава должен быть не менее 16 мм (что особенно актуально для газовых плит с электрической духовкой).
2.2 Самостоятельное подключение газовой плиты гибким шлангом
Подключение газовой встраиваемой плиты начинается с намотки уплотнителя на штуцер шланга, который затем вкручивается в кран на опуске.
Далее необходимо проверить резьбу и подобрать к ней переходник, к которому будет прикручиваться гибкий шланг. Следующий этап – открытие крана на опуске и проверка всех соединений на предмет утечки газа.
Делается это при помощи мыльной эмульсии. Проверка работы недорогой газовой плиты является последним шагом.
Замена шланга газовой плиты сходна с процессом его подключения. Однако если вы не уверены в своих силах, лучше довериться специалистам газовой службы, особенно при подключении газовой плиты Гефест 1500.
Мастер привезет все необходимые материалы и выполнит свою работу безупречно, ведь от правильной установки и замены деталей газового прибора зависит безопасность не только одного пользователя – весь дом может пострадать от неумелых действий «Самоделкина».
А купить газовый шланг для плиты можно и самостоятельно, как и провести установку газовых и электрических плит.

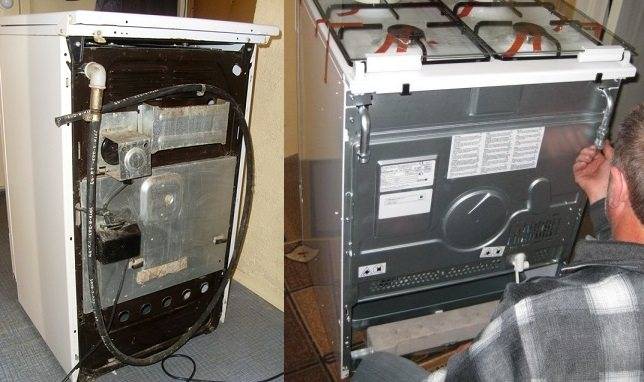

Подключение газового шланга к плите
После покупки подходящего варианта изделия, с нетерпением переходим к мероприятиям по подсоединению шланга к новенькой плите. Находим сзади плиты штуцер как правило, с наружной резьбой. Это и есть вход для подачи газа. Изготовители плит комплектуют свои изделия в зависимости от модели прямым или угловым приемником.
Если вам достался прибор с прямым входом, советуем приобрести латунный угол с внутренними резьбами и ограничительной стенкой в которую вкладывается паранитовая прокладка. При монтаже избегайте резких перегибов шланга.
Импортные плиты порой поступают в продажу с резьбой на выходе 3/8 или 3/4 дюйма. Трагедии не будет, если вы заблаговременно, дополнительно приобретете обычный переходник “футорку” на соразмерные резьбы вашего газового шланга. В жилых домах газовый стояк проложен обычно в одном из углов кухонного помещения. В ваше пользование от нее есть отвод, на нем обязательно должен быть установлен газовый кран. На него мы и будем навинчивать или ввинчивать наш газовый шланг в зависимости от того, какой резьбой оборудована задвижка.
В стандартной комплектации газовый шланг идет вместе с двумя паронитовыми прокладками. Не забывайте использовать их во время соединения, так вам будет легче добиться отсутствия утечек. Советуют так же, использовать купленную отдельно прокладку с мелкой сеточкой, мастера утверждают, что она поможет избавиться от разного рода загрязнений. Но эту процедуру, мы оставляем на ваше усмотрение, так как обычно газ поступает без механических включений.
Газовый шланг прикручивается гаечным ключом, но не пепеусердствуйте и не выдавливайте паронит. После выполненных работ, остается провести обязательною проверку возможной утечки газа. Достаточно нанести на соединения мыльную пену, отсутствие воздушных пузыриков говорит о том,что работы сделаны качественно и плитой можно пользоваться. Приятного аппетита!
Соблюдение основ безопасности
- Основное требование службы газового хозяйства — доступ к подводке, таким образом гибкий шланг для газовой плиты должен быть в пределах досягаемости;
- Не допускается наличие стороннего подсоединения приборов к газовой плите;
- Газовый шланг необходимо содержать в чистоте, не допускается приукрашивание, нельзя покрывать его краской, и производить другие “улучшения” внешнего вида;
- Подводка должна иметь естественное провисание. Натяжение чревато обрывом шланга, или утечкой газа в местах присоединения к штуцерам;
- Если вы планируете двигать плиту перед генеральной уборкой, заранее рассчитайте необходимую длину газового шланга. Обязательно, до начала передвижения перекрывайте шаровой вентиль;
- Не допускайте сильных изгибов и перекручивания;
- Необходимо обеспечить защиту металлической оплетки от конденсата;
- Не подвергайте соединение сварке или пайке, используйте только резьбовой метод стыковки;
- Своевременно производите замену старого на новый газовый шланг, в соответствии со сроком эксплуатации установленным производителем.
Очень надеемся, что наш обзор помог определиться и понять, какой газовый шланг для газовой плиты лучше выбрать. Теперь вы точно не “заблудитесь” в магазине, так как узнали видовые особенности и отличия газовых шлангов друг от друга. Самостоятельное подключение так же не займет много времени при наличии необходимых инструментов.
Однако обратите внимание на то ,что ряд производителей не допускает к подобным работам владельца техники. Одним из требований, все чаще становится условие подключение приборов специалистами уполномоченной газовой службы
В противном случае, есть риск потерять гарантию. Уточните в инструкции по эксплуатации, лишаетесь ли вы гарантийных обязательств на плиту в случае самостоятельного подключения. Если нет, то желаем удачи!
Предлагаем вам занимательный видео обзор, где на 1 канале рекомендуют, какой газовый шланг лучше использовать в домашнем обиходе:
Разновидности газовых гибких рукавов
Шланг для газовой плиты герметично соединяет бытовую технику с газопроводом. Благодаря гибкости он позволяет корректировать расположение агрегата. Современные патрубки имеют маркировку желтого цвета, оснащены соединительными штуцерами и резьбой. В зависимости от материала изготовления они делятся на несколько видов.
Распространен газовый шланг с металлической оплеткой. Это идеальный вариант соотношения цены и качества. Его изготавливают из вулканизированной резины, которую армируют текстильными нитями.
Сверху изделие покрывают металлической оплеткой. Патрубок отличается надежностью и простотой установки. Неприхотлив в использовании, способен работать при температуре от −35 до +50°С. От сантехнических труб отличается наличием желтой нити.
Недостатки изделия:
- В составе шланга присутствует металл, который проводит электроэнергию. Это необходимо учитывать при монтаже изделия на плиты с функцией «электроподжиг» — возникает вероятность удара током. Для устранения проблемы в резьбовые соединения устанавливают диэлектрические вставки.
- Оплетка мешает визуально оценить состояние резинового слоя, поэтому для безопасности шланг меняют раз в 5-7 лет.
Резинотканевый
Бюджетный вариант изделия. Рукав изготавливают из резины, армируют нитями из хлопковых и синтетических волокон.
Отличается гибкостью и надежной электроизоляцией. Легко монтируется, неприхотлив в эксплуатации. Его используют при температуре от −35 до +70°С, выдерживает газовое давление до 0,63 МПа.
Ассортимент представлен разными длинами и сечениями. Благодаря мягкой структуре шланг можно обрезать до необходимой длины. Срок службы — около 5 лет.
Изделие неустойчиво к резким перепадам температуры и механическому воздействию. В процессе эксплуатации стареет, высыхает и растрескивается, поэтому его меняют раз в 2-3 года.
Справка. Подсоединением резинотканевого шланга занимается только квалифицированный специалист.

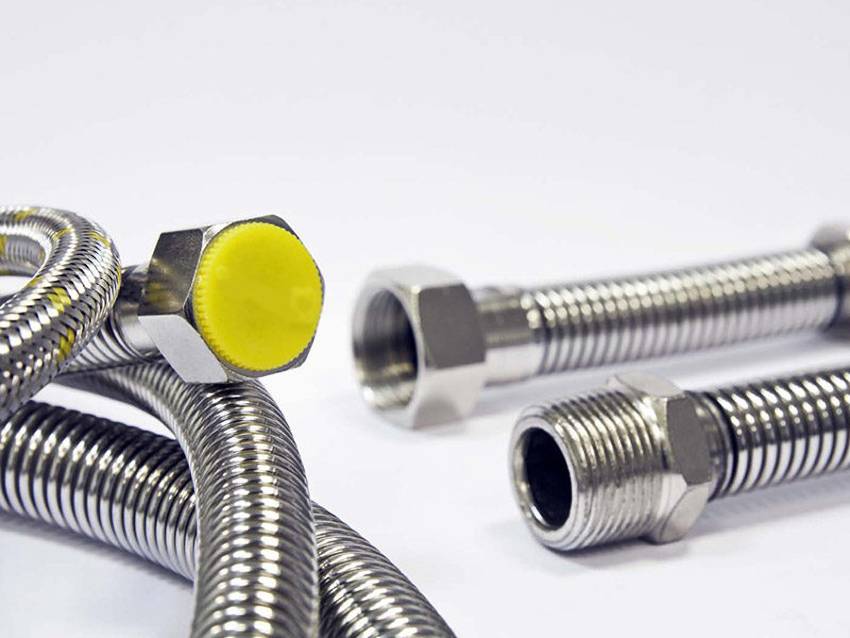

Сильфонный металлический
Для изготовления гофрированного шланга используют нержавеющую сталь и ПВХ. Отличается высокой устойчивостью к механическому воздействию. Безопасен и практичен — оптимальный вариант, рекомендованный к установке газовыми службами.
Работает при температуре от −50 до +200°С, выдерживает давление газа до 6 атмосфер, напряжение — до 1500 В.
Срок эксплуатации — 25-30 лет. Подходит для установки на плиты с функцией «электроподжиг», «электрогриль», с подсветкой, так как обладает отличной электроизоляцией благодаря полимерному слою.
Выдерживает экстремальные нагрузки, устойчив к воздействию бытовой химии, кислот и щелочи. Изделие гнется, не меняя при этом внутренний диаметр.
Справка. Не рекомендуют растягивать рукав более чем на 50%, чтобы не ухудшать его технические характеристики.
Кислородный
Раньше изделие выступало как альтернативный вариант металлическим трубам, но сейчас им практически не пользуются. Шланг изготавливают из толстой резины. Отличается простотой установки и низкой стоимостью. Не проводит электричество, выдерживает давление до 20 атмосфер.
Важно! Внутренний диаметр изделия должен быть не менее 1,6 см. Рукав имеет короткий срок службы, растрескивается под воздействием высоких температур
Его нельзя красить. Так как изделие не относится к специальным газовым шлангам, то его монтируют в случае крайней необходимости. Установку производит квалифицированный специалист
Рукав имеет короткий срок службы, растрескивается под воздействием высоких температур. Его нельзя красить. Так как изделие не относится к специальным газовым шлангам, то его монтируют в случае крайней необходимости. Установку производит квалифицированный специалист.

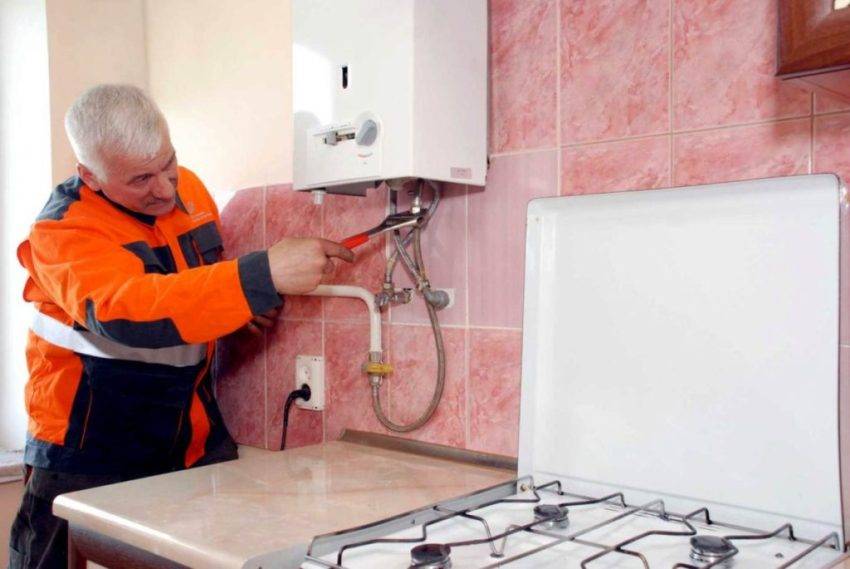

Инструкция по самостоятельному подключению
Оплата услуг газовщика за выполнение монтажных работ не слишком высока, но многие домашние мастера предпочитают все делать самостоятельно. Это посильное занятие, требующее покупки комплектующих и теоретических знаний.
А еще для подключения понадобится подготовить следующие инструменты и купить материалы:
- ключи: газовый № 1, разводной 22-24;
- отвертка для затягивания хомута, если требуется;
- уплотнители (нить локтайт 55, лен, ФУМ – лента);
- прокладка ½;
- газовый рукав;
- шаровой кран 1/2′;
- кисточка и мыльный раствор, которые потребуются для контроля выполнения работ.
А также пригодится ветошь и пластмассовая пробка. Тряпка будет использоваться в качестве временного перекрытия от утечки газа. Зауженный край пробки нужно подогнать под отверстие подающей трубы. Если в процессе извлечения, самодельная деталь застрянет, с помощью штопора ее легко можно удалить.
Шаг #1: Демонтаж старой плиты
Перекрытие крана на опуске — первоочередная задача для обеспечения безопасности выполняемых работ. Далее, необходимо открутить контргайку, расположенную на отводе и снять муфту. Если у старой плиты муфта и контргайка были ранее окрашены — это значительно усложнит процесс их демонтажа.
Иногда выполнить эту процедуру не удается, тогда потребуется обрезать подводку болгаркой.
Демонтаж газовой плиты производится после отсоединения от трубы-проводника газовой магистрали. Возникшие сложности с откручиванием контргайки на металлической трубе решаются обрезкой подводки
В процессе выкручивания сгона, расположенного в кране опуска, ключом необходимо придерживать сам краник. Его не придется снимать, если не планируется замена крана. Когда с установкой плиты планируют повременить, дополнительно устанавливается заглушка на опуске.
Шаг #2: Выполнение замены крана
Бывают ситуации, когда стена расположена в предельной близости от крана и нет возможности его демонтировать. В таком случае необходимо отогнуть крепление и установить между стеной и трубопроводом клин. Однако это делают так, чтобы была возможность дальше выполнять работу.
Необходимо подготовить кусок ветоши, достаточный для полного перекрытия трубы после демонтажа старого крана. Следующим будет его срывание без полного раскручивания. А также потребуется заготовить выбранный вид уплотнителя. Не стоит забывать в процессе работы тщательно проветривать помещение для устранения паров газа.
После выкручивания краника выход из трубы плотно фиксируется пальцем, а затем мокрой ветошью. Основные действия направлены на максимальное устранение выхода газа из трубы. При этом резьба на ответвлении не должна быть закрытой, т. к. она будет покрываться выбранным уплотнителем.
Перед намоткой уплотнителя, резьба на опуске подлежит тщательной очистке. Далее, осуществляется непосредственно ее обмотка. Этот процесс обеспечивает надежную и герметичную фиксацию нового краника, который после плотно закручивается. Последнее действие — установка ранее снятой ручки на кран.
С помощью мыльной пены производится контроль герметичности подсоединения краника и газовой трубы. Если работа была выполнена корректно, установку газового шланга можно продолжать
Если газовая техника впервые подключается к магистрали, потребуется обязательно вызвать мастера-газовщика. В его присутствии производится контрольная проверка оборудования на предмет утечки газа при открытом вентиле. В том случае, если работник газовой службы не обнаружил нарушений, он должен внести в реестр установленную марку плиты.
Шаг #3: Подсоединение гибкого шланга к плите
С помощью уплотнителя обматывается наружная резьба штуцера шланга. После этого, его необходимо вкрутить в краник на трубе ответвления. Присоединение гибкого шланга к коллектору проводится на финишном этапе.
Далее обязательно этап тестового открывания краника на опуске на предмет утечки газа. Используя мыльную пену, кисточкой обрабатываются стыковочные места. Если при открытии газового крана происходит вспенивание, работа должна быть переделана.
Необходимо сверить резьбу, расположенную на коллекторе плиты. Достаточно часто она составляет 3/8′. В этом случае потребуется установить переходник на 1/2′, с уплотнителем
Если работа по замене газового шланга производится в частном доме, где применяется баллонный газ, потребуется дополнительная замена сопла на меньший диаметр. Если этого не сделать, горелки будут выпускать слишком много копоти, которая любит оседать на мебели и посуде в кухне.
Основные правила безопасной эксплуатации гибкой подводки для газа
Работа с приборами центрального газоснабжения требует особой осторожности, потому как от правильности выполнения подключения и эксплуатации зависят безопасность и жизнь жильцов дома. Главным правилом при использовании сильфонного типа шланга для газа считается его открытая установка
Нельзя прятать или закрывать рукав предметами мебели или бытовой техникой: тело шланга, как и его соединение с газовой трубой, всегда должно быть на виду.
Чтобы скрыть устройство, допускается использование разборного короба, который в случае необходимости легко разбирается, но лучше оставить его неприкрытым. Если спрятать изделие, можно не заметить начинающегося разрушения изделия, которое может привести к возгоранию газа. Не советуют для декорирования шланга употреблять лакокрасочные материалы, которые могут вызвать нарушение целостности внешнего слоя.
Растягивать сильфонную подводку после установки категорически нельзя
Для подключения газового оборудования нельзя применять слишком длинный или, наоборот, очень короткий шланг
Важно учесть, что после подачи газа из-за возникшего давления шланг может стать немного короче, а растягивать устройство после установки категорически запрещается
После соединения плиты с газовой трубой допускается небольшой провис рукава, но нужно следить, чтобы не было перегибов или скруток. Чтобы этого избежать, рекомендуют соблюдать радиус изгиба, который в среднем равен троекратному диаметру. Другие важные правила:
Нельзя допускать, чтобы шланг подвергался постоянному воздействию воды или пара, которые вызывают окисление металла. Лучше размещать варочную поверхность немного в стороне от газовой трубы.
Если в плите установлена резьба нестандартного сечения, то дополнительно для подключения допустимо использовать переходник.
Не следует вблизи газового соединения выполнять сварочные или паяльные работы
При необходимости между паяльником и газовым рукавом прокладывается тепловой экран.
Перед установкой сильфона обязательно следует обратить внимание на присутствие в упаковке документации, подтверждающей безопасность использования изделия.
Нельзя при установке стыковать между собой разные материалы, например, медь и сталь. Сталь можно соединять только со сталью, а медь – с медью или латунью.
Не следует прилагать большие усилия при затягивании соединений, чтобы не испортить или не сорвать резьбу
Чтобы обеспечить более плотное прилегание, используется ФУМ-лента.
При отсутствии опыта и уверенности в себе не следует проводить работы по самостоятельной установке газового шланга.
Нельзя прятать или закрывать газовую подводку предметами мебели или бытовой техникой
Несмотря на то, что на шланги дают гарантию от 15 до 30 лет, рекомендуют хотя бы раз в год осматривать изделие на предмет появления трещин. Используя мыльный раствор, проверяют состояние соединений. В случае обнаружения каких-либо дефектов следует провести замену шланга.
Сильфонная газовая подводка считается одной из разновидностей гибких рукавов, которые используются для подключения газовых устройств к центральной трубе. Благодаря гибкости и большому выбору шлангов различной длины отсутствует необходимость привязки оборудования к газовому стояку. Несмотря на то, что такой рукав стоит в несколько раз дороже обычных аналогов, благодаря высокому качеству, безопасности и продолжительному сроку эксплуатации, сильфонные шланги имеют большое количество положительных отзывов в сети.
