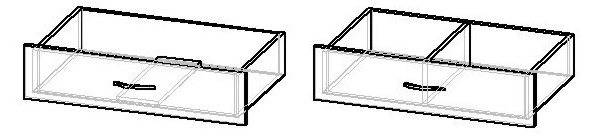

Ассортимент доводчиков для выдвижных ящиков метабокс
Например, для системы Metabox производитель Blum предлагает дополнительные доводчики Blumotion. Вы их можете купить в любой момент. Установить доводчик на выдвижной ящик довольно просто: достаточно вынуть сами короба из полозьев и закрепить доводчики между направляющих. Подробная инструкция помогает правильно установить доводчики в выдвижной ящик, рассчитав все необходимые расстояния.
Принцип как установить доводчики Blum на выдвижной ящик проще понять из видео.
Кстати говоря, фактически любые метабоксы могут быть оснащены доводчиками. Накладные механизмы с такой функцией предлагаются разными производителями: Boyard, Amix, FGV, Blum и другими. Некоторые из них вполне взаимозаменяемые. Главное, перед покупкой тщательно проверить основные технические данные:
- Конструкцию имеющихся ящиков,
- Глубину, высоту боковых стенок метабокса
- Величину зазора между боковой стенкой метабокса и корпуса тумбы.
Если все расчеты вашего ящика совпадают с инструкцией по расчету деталей метабокса выбранной системы, то в 99% все дополнительные аксессуары, включая доводчик, отлично подойдут и вам. Установить доводчик на выдвижной ящик можно, опираясь на общую схему инструкции. У каждого механизма она разная и прилагается в упаковке. Например, для доводчика SlowMotion Zeta от FGV (Италия) она такая.
А полный комплект фурнитуры (метабоксы + доводчик) на один ящик выглядит следующим образом.
ВАЖНО! Поскольку амортизаторы такого плана крепятся под дно метабоксов, следует понимать, что под нижний ящик кухни стандартной установки они не подходят
Попросту недостаточно места между дном ящика и дном самой тумбы для их установки. Поэтому сам ящик перекручивают выше (с соответствующим перекручиванием фасада).
Почему системой удобно пользоваться
За счёт своего списка преимуществ данные модели пользуются наибольшим спросом среди потенциальных пользователей.
- При сравнении, например, с роликовыми механизмами, телескопическая фурнитура обладает большим сроком эксплуатации.
- Это объясняется тем, что конструкция обладает устойчивостью к стрессовым ситуациям и высоким качеством производства.
- А также она способна выдерживать самые серьёзные нагрузки.
- Как уже можно было понять на основе инструкции, сооружение обладает простотой в использовании.
- Кроме этого, такие направляющие невозможно установить неправильно.
- Поставить их можно на самых различных высотах.
Немного о плюсах конструкций
Несмотря на то, что иногда ящики с такой фурнитурой могут вызывать проблемы, когда их нужно вынуть или разобрать, все они сводятся на нет неоспоримыми преимуществами телескопических направляющих:
- По сравнению с роликовыми механизмами — большая надежность и долговечность.
- Возможность легкого и быстрого полного выдвижения ящика либо только на нужную глубину, что однозначно очень удобно.
- Стоимость такой системы фурнитуры на порядок ниже, чем аналогов тандем-бокса.
Инструкция по снятию и установке ящиков с направляющих, используемых в изделиях компанииAQUATON. При проектировании мебели, конструкторы компании используют различные типы направляющих от разных производителей. Какой вид направляющих использовать для ящика в том или ином изделии зависит от множества факторов, главные из которых – внешний вид ящика, его функциональность и вес, который он должен выдерживать. Также необходимо учитывать, что в изделиях с несколькими ящиками, могут использоваться направляющие разного типа и производителя. В данной инструкции будут рассмотрены двустенные ящики от компании FGV, двустенные ящики от компании GRASS, ящики с направляющими скрытого крепления GRASS и HAFELE, а также ящики на шариковых направляющих от компании FGV.
Для того чтобы узнать, как демонтировать ящик в Вашем изделии, в первую очередь необходимо определить, на направляющих какого типа и какого производителя он установлен. Для этого Вам понадобиться выдвинуть ящик и внимательно осмотреть его.
1. Двустенные ящики от компанийFGVиGRASS. Если стенка выполнена из металла серого цвета с большой пластиковой заглушкой в передней части (ближе к фасаду), значит в Вашем изделии установлен двустенный ящик от компании FGV (фото 1).
Если же Вы не обнаружили на боковой стенке никаких заглушек, значит в Вашем изделии установлен двустенный ящик от компании GRASS(фото 2). Для того чтобы демонтировать двустенный ящик FGV, необходимо полностью его открыть, затем одновременно нажать на фиксирующие флажки, которые находятся в нижней части боковых стенок со стороны фасада(фото 3) и потянуть весь ящик на себя. Для того чтобы установить ящик на место, необходимо выдвинуть до конца подвижную часть направляющих, установить на них ящик и закрыть его. При этом, когда ящик будет закрыт, Вы услышите характерный щелчок, сигнализирующий о том, что ящик зафиксирован и находится в рабочем положении.
Для того чтобы демонтировать двустенный ящик GRASS, необходимо полностью открыть его. Затем, взявшись за нижнюю кромку фасада, не сильным, но резким движением поднять ящик вверх. Устанавливается двустенный ящик GRASS на место таким же образом, как и двустенный ящик от компании FGV (информацию об установке данного ящика смотрите выше).
Внимание! При монтаже и демонтаже двустенного ящика будьте осторожны, так как его металлические части могут повредить корпус и внутренние детали изделия. 2
Ящики с направляющими скрытого крепления
2. Ящики с направляющими скрытого крепления.
На выдвижные системы скрытого крепления, как правило, устанавливаются ящики, выполненные из окрашенной фанеры (фото 4)
или влагостойкого ЛДСП с различной структурой ламината(фото 5). Данный вид направляющих можно разделить на два подвида. Первый – крепление ящика к подвижной части направляющих осуществляется при помощи крепёжных элементов, которые закреплены на дне самого ящика (фото 6,7)
Второй – ящик не имеет механического крепления и держится на подвижных частях направляющих за счёт фиксирующих штырьков (фото 8).
Направляющие скрытого крепления компаний GRASS и HAFELE аналогичны друг другу и имеют одинаковую процедуру установки и снятия ящика, описанную ниже. Вам остаётся только определить, к какому подвиду относятся направляющие, установленные в изделии. Для этого необходимо осмотреть ящик со стороны его дна (снизу). Если к дну ящика прикреплены
Нюансы установки
Ширина, длина и толщина фурнитуры выбирается исходя из задач, которые ставятся перед шариковыми направляющими. Достаточно большим спросом пользуются конструкции с размером 27х350 мм. Часто применяются под клавиатуру.
Отзывы наглядно доказывают, что для выдвижных ящиков использовать телескопические направляющие крайне выгодно. Они эффективные, легко скользят, позволяют простейшим движением закрыть и открыть ящик. При этом разметка, регулировка и схема установки достаточно простая. Можно посмотреть видео и фото для наглядности, а также воспользоваться некоторыми моими советами. Надеюсь, они будут вам полезны.
- В комплекте предусмотрено 2 полозка, которые разбираются на 2 составные части. Первую следует установить на боковине. Она имеет большую ширину. Более узкую часть монтируют на ящик;
- Не перепутайте стороны, чтобы в итоге вы не уперлись ящиков в заднюю часть рельсы. Лучше заранее приложить все элементы, оставив необходимый зазор;
- Направляющие (рельсы) разводятся до упора. В середине есть язычок из пластика. Нажмите на длинный конец, чтобы вытянуть маленькую рельсу;
- Нанесите разметку на боковину шкафа и самого ящика, который будет вставляться в него. Тут уже придется ориентироваться по размеру мебели, чтобы определить расположение направляющих шарикового типа;
- Саморезами закрепите широкие направляющие на боковинах, а узкие на ящиках с обеих сторон;
- Аккуратно и плавно заведите ящик внутрь в специальные пазы. Сначала не нужно до упора вставлять ящик. Как только услышите щелчок, остановитесь, вытащите ящик назад, и повторите движение несколько раз.
С тем, как снять направляющие, проблем также не возникает. Нужно вытащить ящик из фасада, с обеих сторон нажать на пластиковые язычки, тем самым разъединив конструкцию.
В инструкции к разборным шариковым направляющим производитель обычно указывает, как разобрать фурнитуру. Но обычно ничего сложного для этого делать не приходится.
Разборные сложнее по конструкции, дороже, но зато подлежат ремонту. Будете ли вы сами ремонтировать фурнитуру, вопрос скорее второстепенный. Как по мне, намного проще купить качественные неразборные направляющие, и спокойно эксплуатировать их. Ремонт фурнитуры не самое благодарное дело.
Некоторые плюсы телескопических направляющих
Иногда в ходе эксплуатации с такими конструкциями возникают проблемы, но это всего лишь мелкие недочеты по сравнению с характерными достоинствами телескопических направляющих для выдвижных ящиков. В числе основных достоинств выдвижных систем:
- Повышенная надежность ящиков такого типа по сравнению с роликовыми механическими системами.
- Долгий срок эксплуатации конструкций.
- Качество металлических деталей, изготовленных из сплавов, отличающихся прочностью. Это дает уверенность в том, что направляющие не «скрутятся» под весом ящика.
- Легкое и быстрое выдвижение ящика полностью или на желаемую глубину, сочетающееся с надежной фиксацией устройства.
- Такой вариант доступнее ввиду низкой стоимости по сравнению с аналогом – тандем-боксом.
Зная, как снять выдвижной ящик с направляющих и как без труда монтировать его обратно, у вас не возникнет проблем с эксплуатацией конструкций телескопического типа. Имея под рукой простую инструкцию, состоящую всего из нескольких шагов, вы сможете самостоятельно демонтировать ящик и так же просто вернуть его обратно.
Если возникла такая необходимость, не сомневайтесь, Вы сможете сделать все самостоятельно — снять ящик и установить на место! У нас дома это было проделано неоднократно. Первый раз мебельные ящики снимал, когда шкаф был совсем новым. Специалисты мебельной фирмы неправильно выставили положение направляющих выкатного ящика в комплекте детской комнаты. Из-за этого он (ящик) постоянно выезжал, самопроизвольно открывался. Сначала расскажу, а потом покажу в видеоинструкции, как все починить…
Разборка механизма выкатного ящика
Итак: сначала мы звонили в мебельную фирму, но не смогли их уговорить, чтобы приехал мастер и все отрегулировал. Поэтому попрощались раз и навсегда с этой организацией, решил сделать все самостоятельно. Не сразу смог понять, как извлечь ящик из «направляек». Оказалось все просто! Необходимо вытянуть ящик максимально до упора, тогда наружу выдвинуться пластиковые «язычки».
Ремонт выкатного ящика
Ремонт механизма выдвижного ящика
Язычок «сидит» на болтике, примерно как стрелка часов, только очень интересной формы. Выступы этой «стрелки» блокируют ход направляек и не дают ящику выпадывать в собранном состоянии. Для разборки механизма нужно потянуть «язычок» против часовой стрелки и вытянуть ящик.
Левая сторона ящика с выкатным механизмом
Слева «язычок» тянем вверх…
Механизм выкатного ящика — вид справа
А справа язычок тянем вниз… Выкатной ящик (он же выдвижной) легко сходит с удерживающих направляющих.
Я замерил при помощи «уровня» положение этих самых направляющих. Как и предполагал, установлены они были криво. Сначала выкрутил пару шурупов, те, что в глубине каркаса. Опять же с «уровнем» выставил в правильное положение, убедился, что хождению ящика ничто не будет мешать, прикрутил и собрал мебель.
Если будете такое повторять, проследите, чтобы «направляйки» встали на место в принимающих железках. Если закрывается туго, то, возможно, что-то встало криво. Лучше лишний раз проверить! Если все на своих местах, то работает нормально! Этот же способ разборки-сборки пригодится если из перегруженного ящика что-то упало за заднюю стенку, и нужно быстро достать. Такой принцип у полок компьютерных столов и т.д т. п.
Видеоинструкция о том, как снимать ящик с полозков. Снимал телефоном, лучше конечно использовать нормальную видеокамеру>>>.
Всегда существует некая вероятность при использовании того или иного устройства, что оно выйдет из строя. Ящики также не считаются исключением, и это совершенно нормальное явление. Часто бывает так, что мелкие предметы закатываются внутрь их, или закрывание не происходит полностью.
В любом случае рекомендуется произвести полное снятие конструкции. Однако не все могут это сделать, поэтому в этой статье будет прописана инструкция всех действий в сложившейся ситуации.
Как правильно вытащить ящики из комода на полозьях
Весь процесс представляет с собой следующие простые этапы:
Для начала необходимо выдвинуть сам ящик на максимальное расстояние, которое он позволяет. По бокам находятся пластиковые крепления, вы их сразу сможете заметить. Следует помнить, что так как направляющие имеются в количестве 2-х штук, следовательно, и креплений тоже имеется по 2 штуки (одна с каждой стороны);
Далее следует опустить небольшой механизм «усик» вниз, после чего аккуратно потянуть на себя. Он должен выйти наружу. Существует 2 разновидности конструкции. Если в вашем случае наблюдается симметричное расположение, то обе детали нужно опустить. Также бывает и зеркальное размещение
Тогда важно опустить один из «усиков», а другой потянуть вверх;
Образовавшиеся наружные частички необходимо опустить вниз. Они будут расположены как с правой стороны, так и с левой
После описанных манипуляций агрегат должен плавно и без затруднений вытаскиваться из направляющих;
И уже после снятия можно осуществлять задачу, ради которой вы производили все выполненные действия;
Чтобы поставить устройство на изначальное место, следует выполнить весь представленный алгоритм, только в обратном порядке. А именно: оснастить полозья и протолкнуть ящик до характерного защёлкивания.
Ремонт и замена короба выдвижного ящика своими руками
Резюмируя все вышенаписанное, можно выделить несколько способов ремонта по возвращению выдвижному ящику прежней прочности и плавности хода:
- Укрепление самой конструкции. Требуется добавить жесткости путем установления планок вдоль задней стенки. А также выровнять по горизонту стоящую неровно мебель, чтобы ее геометрия стала правильной. После проверки всех углов можно произвести ремонт выдвижных ящиков с заменой фурнитуры (если требуется).
- Укрепление короба выдвижного ящика и усиление дна. Если в процессе эксплуатации стало понятно, что дно из ДВП не способно выдержать нагрузки и даже после замены ожидаемо выпадет, есть резон его усилить. Для этого вдоль днища устанавливают ребро жесткости горизонтально или вертикально – перегородку. К этой детали можно дополнительно закрепить дно. Также этот способ поможет сделать большой ящик более жестким, без перекашивания.
Замена коробов ящиков. Иногда деревянные развалившиеся ящики с шипованным соединением проще и дешевле заменить, чем отремонтировать. Например, изготовить их заново из ДСП. Как рассчитать размеры деталей выдвижного ящика для замены можно почитать здесь. Также стоит поступить, если выяснилось, что размеры ящиков были рассчитаны изначально не верно, поэтому и выпадают из направляющих. Или сама фурнитура уже устарела и не выпускается (как например, некоторые виды направляющих с врезкой в паз ящика).
Для роликовых и телескопических направляющих оптимальный зазор для плавного выдвижения равен 13 мм с каждой стороны.
Роликовые или шариковые направляющие, какие выбрать?
С точки зрения расчета ящиков – формулы для роликовых направляющих и шариковых абсолютно одинаковы. Вы можете в любой момент поменять на комоде, в тумбе или шкафу одни на другие без каких-либо изменений в конструкции мебели. Единственный нюанс, останутся отверстия от крепежа, которые можно как-то замаскировать, поскольку:
Роликовые направляющие крепятся по нижнему краю ящика, с захватом днища.
Шариковые направляющие принято крепить по центру боковины ящика.
Если говорить о том, какие направляющие из вышеперечисленных лучше, то ответ кроется в закладываемом на изготовление корпусной мебели бюджете.
Роликовые направляющие – это эконом. На поточную офисную мебель ставят именно их. Как и в принципе на любые выдвижные ящики корпусной мебели эконом-класса, включая кухонную, ставят обычные роликовые направляющие. Фурнитура такого плана вполне практичная и долговечная. Если сильно не нагружать ящик (а сделать этого «не даст» и днище из тонкого ДВП), то прослужит она десятилетия. Конструкция роликовых направляющих такова, что ломаться там нечему.
Шариковые направляющие полного выдвижения по стоимости и эксплуатационным характеристикам классом повыше. Выдвижной ящик, оснащенный ими, выдвигается полностью, без перекрытия задней части верхней полкой (столешницей), что очень удобно для обзора всего хранимого в нем. Также шариковые направляющие могут «похвастать» плавным приятным ходом. Есть варианты со встроенным доводчиком (их можно идентифицировать по встроенной внутри механизма пружине с пластмассовым ограничителем).
При выборе выдвижных механизмов не стоит гнаться за дешевизной. Очень многое зависит от толщины металла и точности калибровки. Китайские аналоги с тонким металлом очень быстро выходят из строя – сами направляющие сминаются и гнутся, ролики и шариковые подшипники вылетают даже при некритичных нагрузках. Поэтому будьте внимательны при покупке и отдавайте предпочтение качественным, ходовым позициям известных бюджетных брендов.
Разновидности изделий

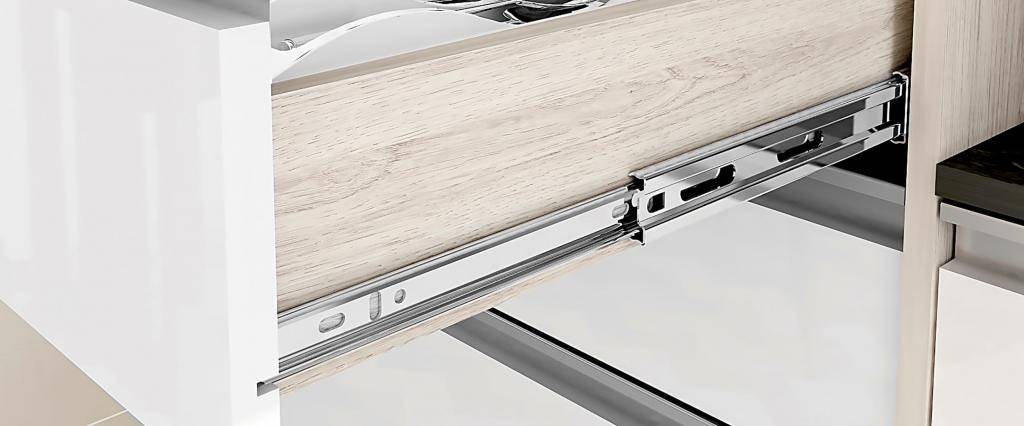

Второе название рассматриваемого нами варианта фурнитуры –шариковые направляющие, так как система двигается на небольших шариках, которые и обеспечивают мягкость хода и долговечность конструкций. Разберемся, какие варианты изделий встречаются, после чего рассмотрим модельный ряд, представленный на рынке.
Основные типы
Все телескопические вариант подразделяются по следующим признакам:
Возможность разукомплектации. Есть как разборные, так и неразборные варианты, второй вариант не подходит, так как в нем элемент не разбирается и снять такой ящик сложно. Но подавляющее большинство вариантов, представленных на рынке, относятся к разборному варианту, поэтому никаких проблем с ремонтом не возникнет.
Конструкция состоит из трех основных узлов, показанных на схеме
Количество ступеней. В зависимости от длины выдвижения конструкции подразделяются на двухсекционные и многосекционные. Если с первым вариантом все понятно, то второй намного сложнее по конструкции, поэтому и разбирать его следует аккуратнее. Но что касается процесса установки и снятия, то принципиальной разницы нет, если вы разберетесь в теме, то сможете обслуживать все типы.
Многосекционные варианты выдвигаются на гораздо большее расстоянии, чем двухсекционные
Наличие доводчика. Этот элемент делает эксплуатацию мебели более удобной, ведь ящики сами дожимаются до конца и становятся так, как нужно. Конечно, модели с доводчиком стоят заметно дороже простых вариантов без этого элемента. Что выбирать в конечном итоге — решать вам, и то, и другое решение довольно надежны, особой разницы в качестве нет.
Доводчик — специальный блок из пластика с наружного края конструкции
Направляющие отличаются и по степени выдвижения элементов, есть три основных варианта:
Иллюстрация | Описание |
Системы частичного выдвижения. Стандартное решение, в котором элемент выходит не до конца, его небольшая часть остается внутри корпуса, как показано на фото. Это самые дешевые изделия, которые по принципу работы похожи на стандартные роликовые изделия, хотя по надежности они значительно превосходят данный аналог. |
Их использование оправдано, если полный доступ к внутренней полости вам не нужен.

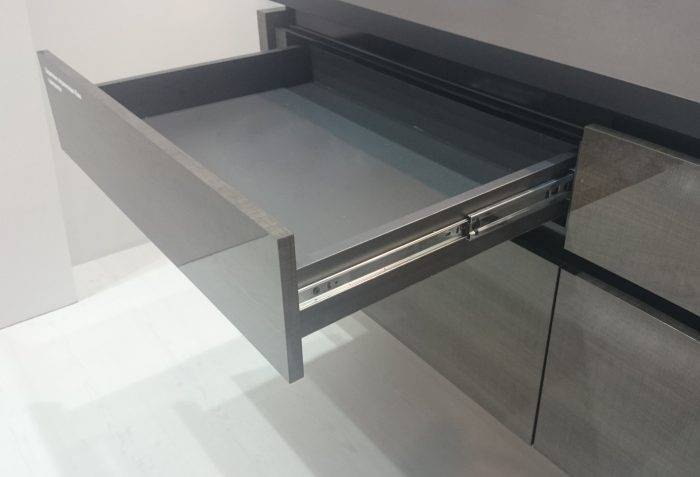

Конструкции полного выдвижения. Этот тип обеспечивает полный доступ к содержимому выдвижного ящика, что очень удобно. Естественно, надежность системы на порядок выше, чем у первого варианта, так как она должна выдерживать более высокие нагрузки.
Чаще всего это многоступенчатая система, так как обеспечить большой ход направляющей с помощью двух узлов невозможно.
Телескопические направляющие сверхполного выдвижения. Этот вариант позволяет ящикам выезжать за поверхность фасада мебели, обеспечивая наилучший доступ к содержимому. Подобная фурнитура обычно используется в элементах большой вместимости, она выдерживает высокие нагрузки, но и стоит заметно дороже вышеописанных аналогов.
Размеры направляющих
В продаже можно встретить разные типоразмеры телескопических систем:
Герметик строительный rdpro 300 мл цена
Иллюстрация | Описание |
Высота 17 мм. Самый компактный вариант, имеющий такие характеристики: |
- Длина от 182 до 438 мм. Используются для мелких ящиков в шкафах и комодах.
- Допустимая нагрузка — 8-10 кг.
- Под монтаж производитель рекомендует делать паз в стенке мебели глубиной 10 мм и высотой 17 мм.
- Установка начинается со стенки мебели, только потом элемент прикручивается к боковой стороне ящика.
- Вариант частичного выдвижения, неразборный — не самое удобное решение, которое в наши дни используется редко.
Высота 27-30 мм. Этот вариант более надежен и имеет такие характеристики:
- Бывает как частичного, так и полного выдвижения.
- Длина варьируется в диапазоне от 250 до 500 мм.
- Допустимая нагрузка может составлять до 15 кг.
- В отличие от первого типа фрезеровка боковых стенок мебели не требуется, что существенно упрощает монтаж и снятие.
- Элементы разборные, при необходимости ящик быстро снимается.
Высота 35 мм. По основным характеристикам этот вид фурнитуры напоминает вышеописанный тип, поэтому перечислять все его основные особенности не имеет смысла.
Единственное существенное различие заключается в допустимой нагрузке, тут она составляет уже 20 кг.
Высота 45 мм. Самое распространенное и востребованное решение на сегодняшний день, имеющее целый ряд преимуществ:
- Диапазон длины варьируется от 250 до 700 мм с шагом всего в 50 мм.
- Допустимая нагрузка может составлять до 38 кг, что очень и очень много.
- Есть варианты всех типов — частичного, полного и сверхполного выдвижения.
- Система подходит и в маленький кухонный шкафчик, и в объемный шкаф-купе, главное — подобрать оптимальный размер.
Установка направляющих
В первую очередь потребуется сделать правильный расчет и разметить необходимые пункты, где будут расположены профили. Это осуществляется путем измерения 30-мм расстояния от нижней части, оно отмечается продольной линией.
Если определенное количество ящиков расположено в несколько рядов друг над другом, делать расчеты нужно с ориентировкой на фасады. При этом необходимо учитывать, что фасады конструкций не должны соприкасаться.
Посреди фасадов необходимо оставлять небольшой промежуток (2-3 мм). Поэтому наружная часть ящика изготавливается на 3,5-4 см больше размера его стен.

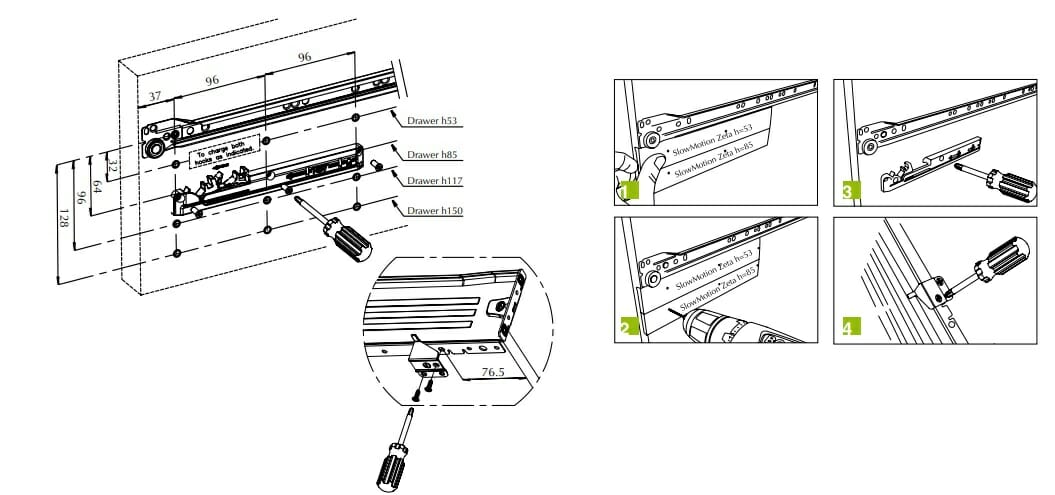

Схема крепления направляющих.
