Как выглядит идеальный мангал

Основные виды и особенности мангалов

По материалу они бывают:

• металлические,
• из кирпича или блоков.

По конструкции различают:

• разборные,
• неразборные.

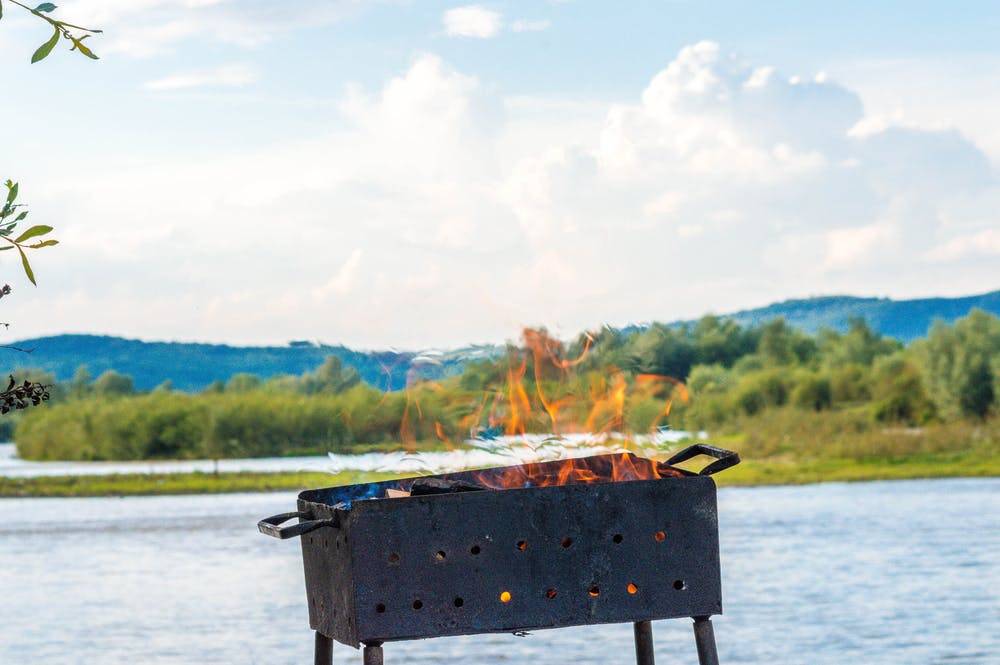

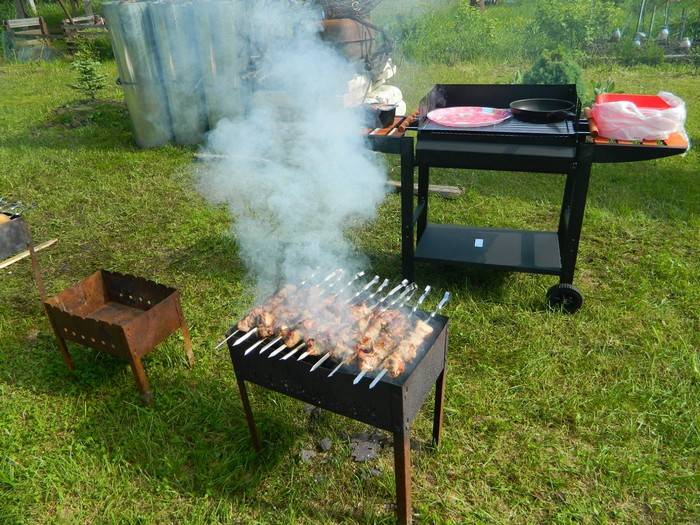

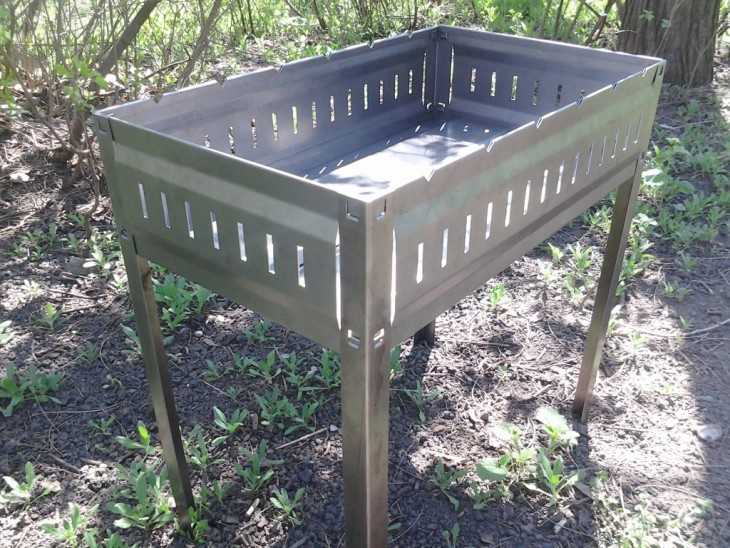

Разборные, используемые для перевозки на природу, делают из тонкой стали толщиной 1—2 мм, чтобы конструкция получилась не слишком тяжелой. В них лучше загружать уголь, а не дрова. В этом случае мангал прослужит дольше: не прогорит и не искривится сразу. Срок службы — 5—10 лет.

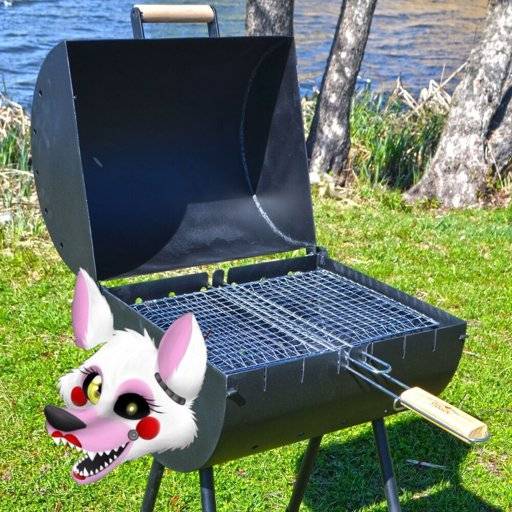

Мангал со съемной крышей. Крышу можно быстро установить, если начался дождь

Большие и тяжелые неразборные шашлычницы из кирпича, толстой стали или чугуна, с массивной кровлей устанавливают стационарно. Более легкие металлические мангалы с крышей снабжают ручками для переноски, а также колесами. В случае необходимости их можно перемещать по участку, убрать на хранение в подсобное помещение.

Массивный кованый мангал устанавливается стационарно

По сложности исполнения:

• простые;
• с элементами декора, например, коваными;
• оригинальной конструкции.

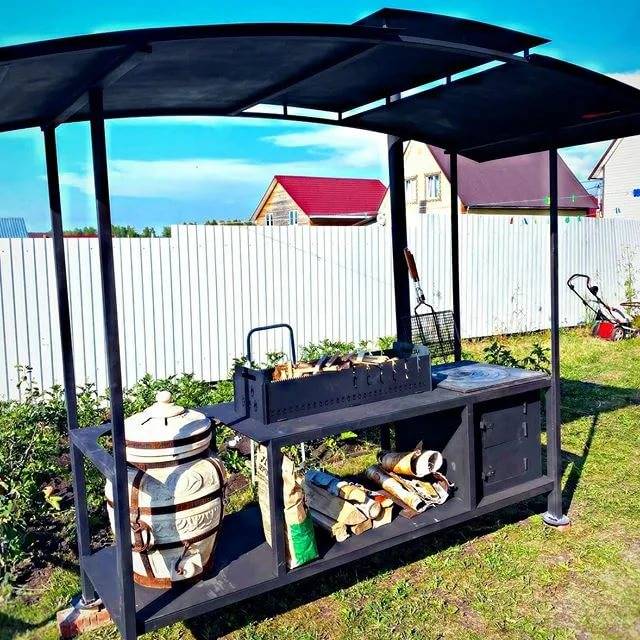

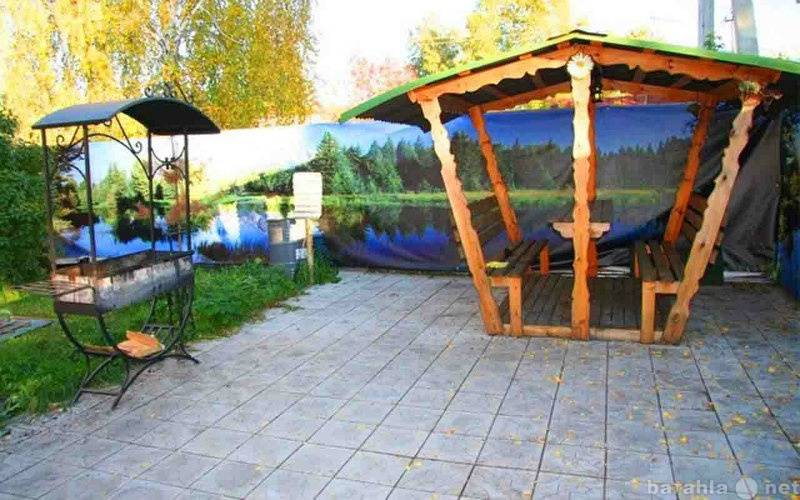

Особенности укрытия для мангала на даче

Конструкция кровли во многом обуславливает отличительные особенности мангалов под крышей. Навес может прикрывать только жаровню или жаровню с шашлычником либо защищать от солнца или непогоды всю компанию.

Конструкция выполняется так, чтобы дым собирался и отводился из рабочей зоны, для чего в кровлю иногда встраивают трубу. Также на ней не должна скапливаться вода и задерживаться снег. Для этого плоскую крышу устанавливают под наклоном не менее 10 градусов или делают покатый навес.

Кровлю изготавливают:

• из листовой стали,
• металлочерепицы,
• профнастила,
• шифера,
• обработанного дерева.

Больше подходят первые три варианта. Мангалы с крышей из металла, даже тонкого, наиболее универсальны. Шифер достаточно тяжелый, он менее удобен в работе. Кроме того, он менее устойчив к нагреву.

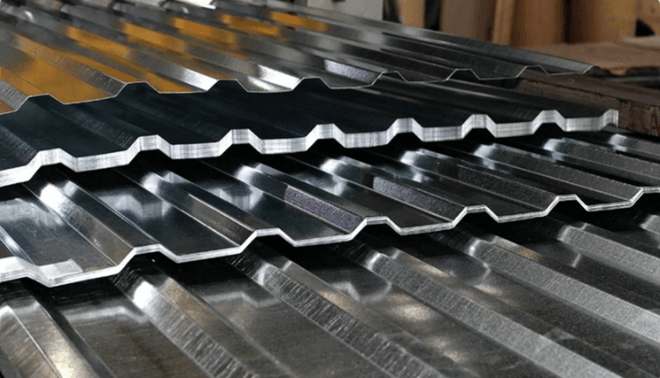

Профнастил — один из бюджетных материалов для крыши простой формы

Комплектация

Стандартная комплектация включает основные части:

• жаровню,
• подставку под жаровню или ножки,
• опоры для козырька,
• крышу.

Вес изделия, как правило, небольшой, поэтому мангал может быть разборным и переносным.

В зависимости от комплектации стандарт может дополняться:

• трубой для отведения дыма,
• решеткой для барбекю,
• подставкой или печкой под казан,
• небольшим разделочным столиком,
• столешницами,
• мойкой,
• дровником.

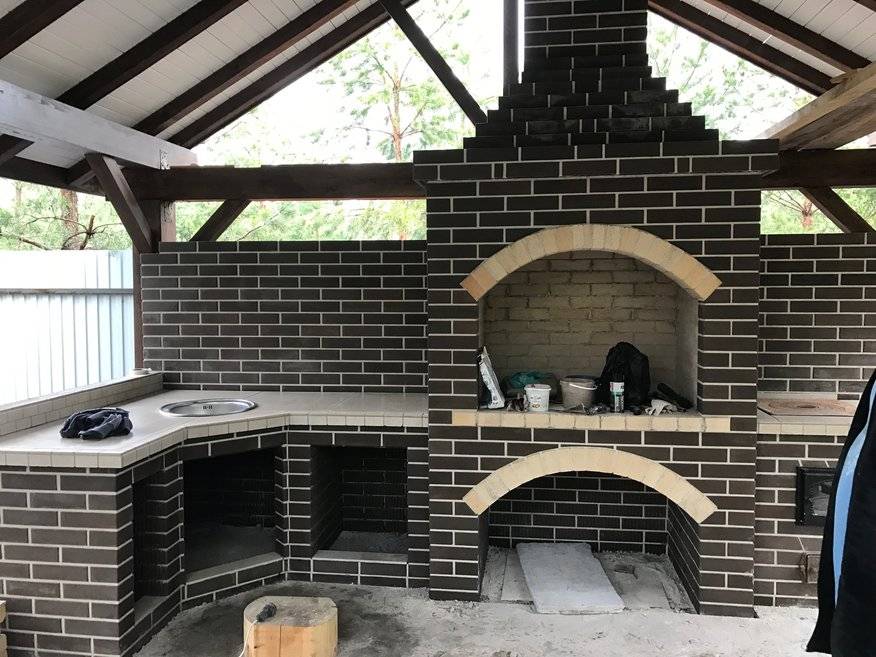

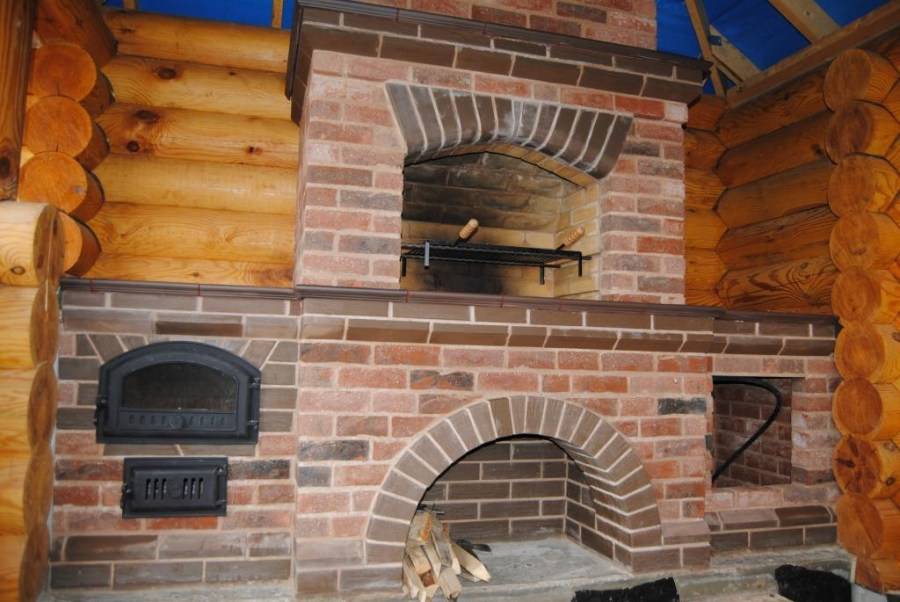

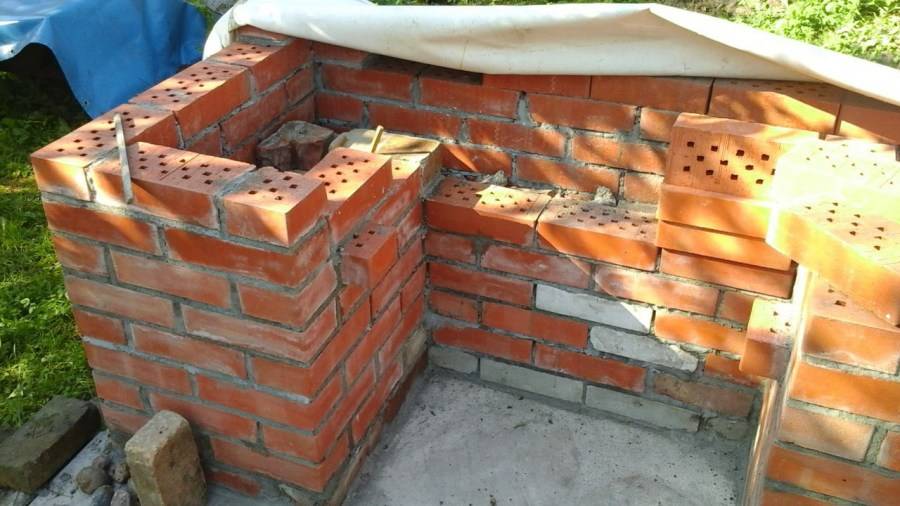

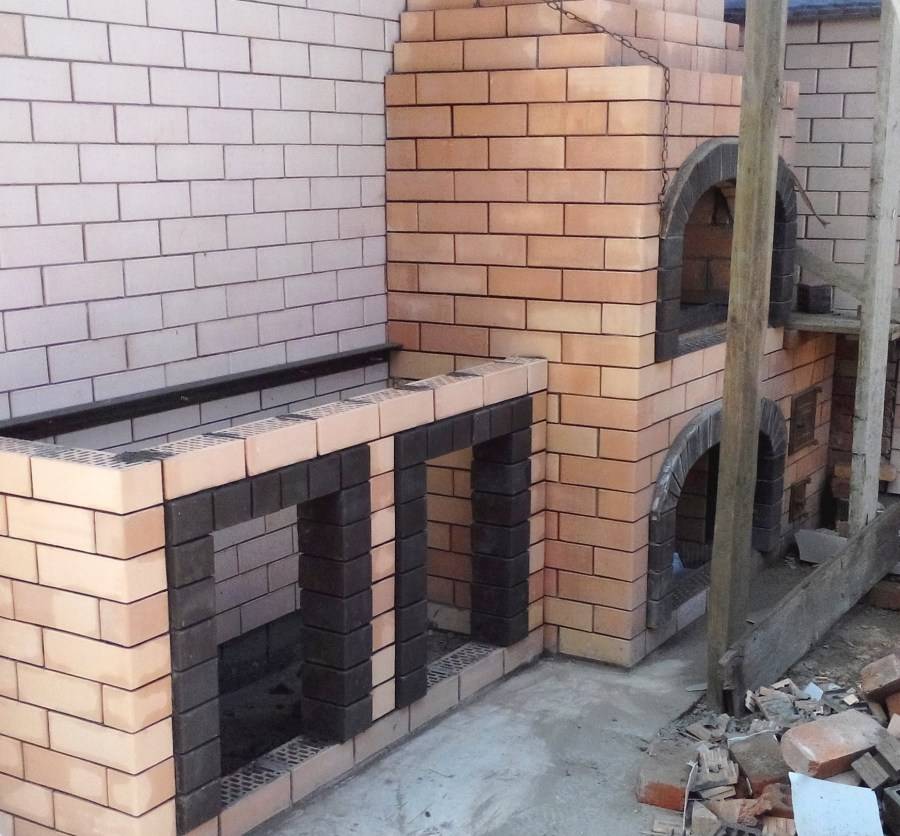

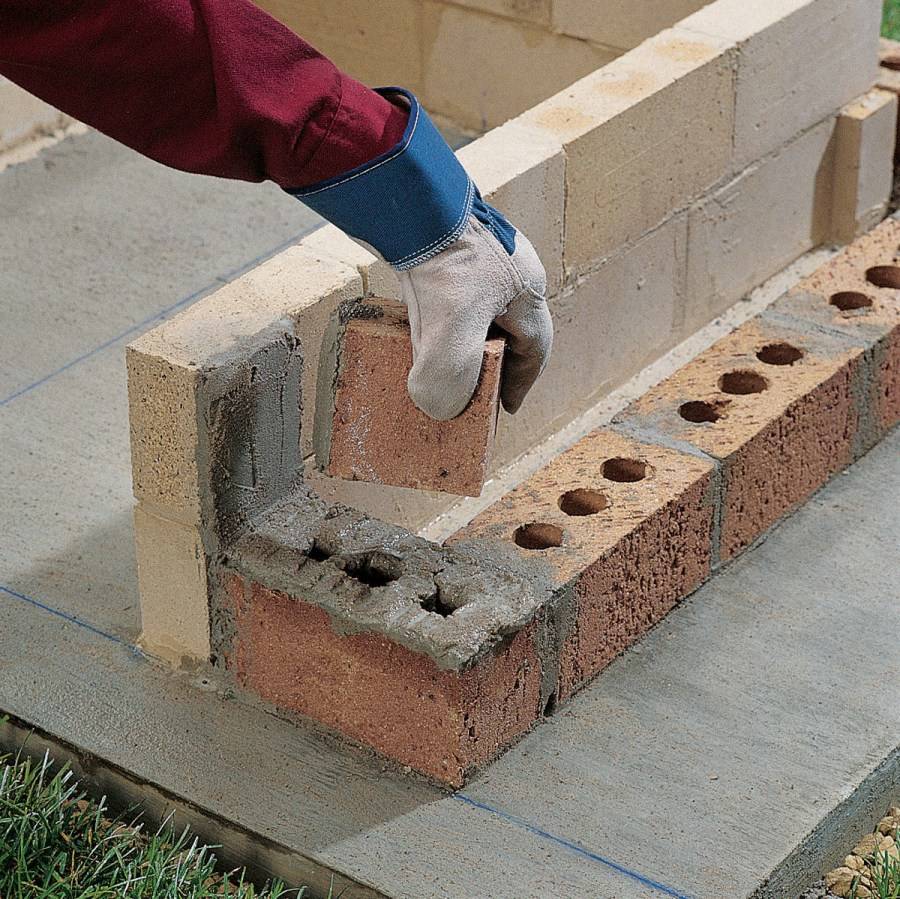

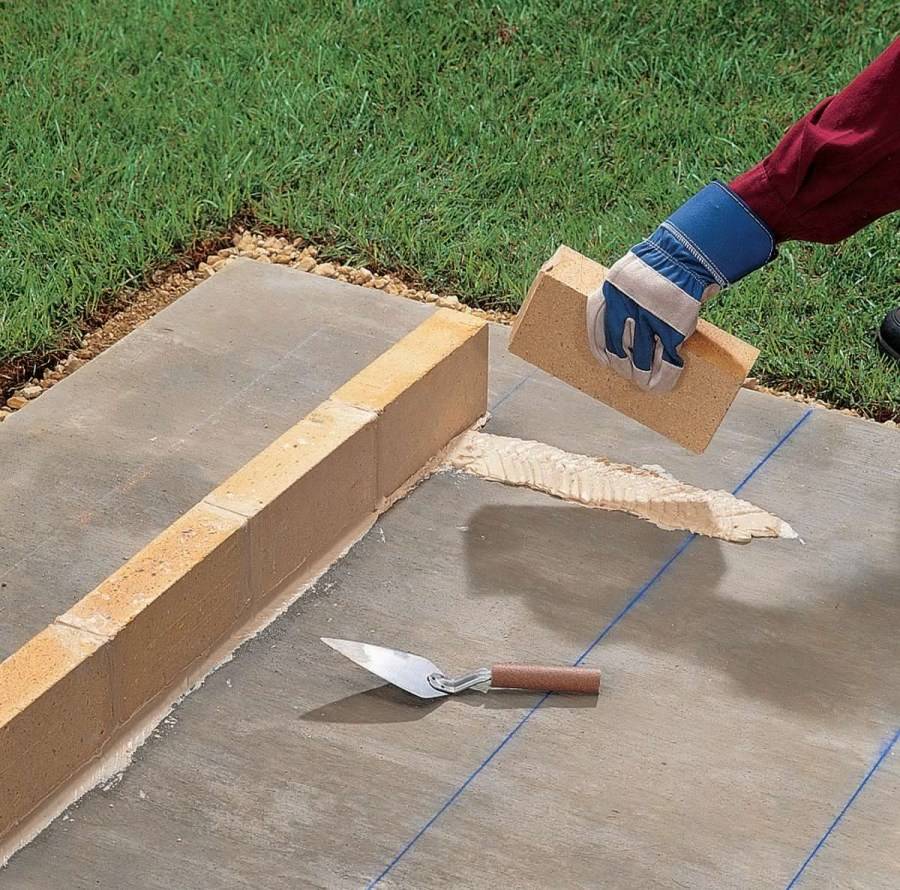

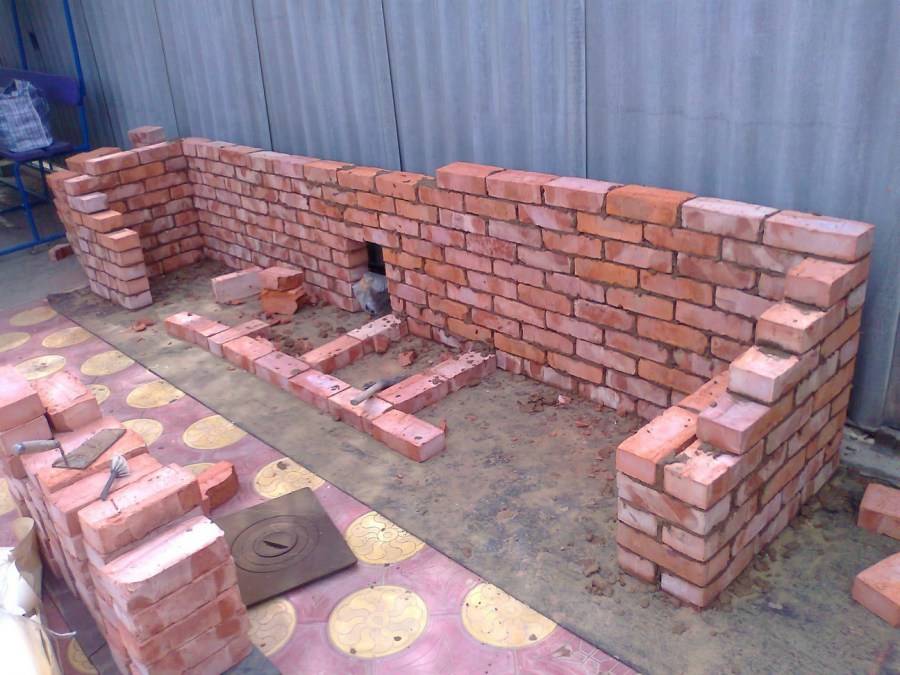

Выкладка стены из кирпича

На бетонное основание фундамента желательно залить стяжку, выровняв уровень пола. После этого укладываем гидроизоляцию, например, рубероид. Стенки кладутся на обычный раствор в один кирпич.

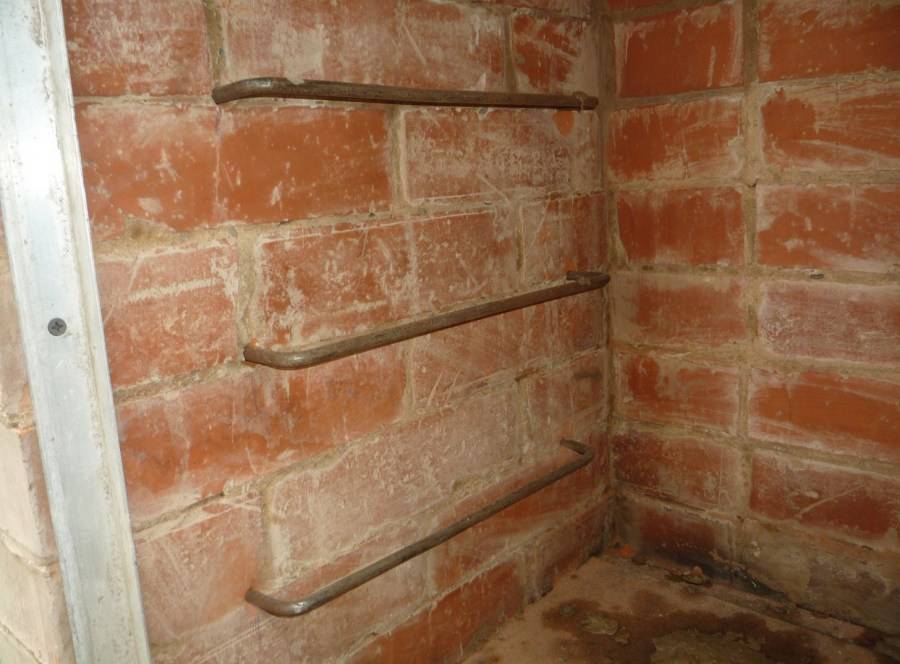

Часто можно заметить армирование металлическими стержнями. Не забываем о красоте, стенки должны быть выровнены по уровню, лишний раствор вовремя убираем, от проекта не отступаем. При создании арок нужно не забывать о симметрии.

От высоты топки зависит тяга

Важно заранее продумать и не забыть на этапе строительства о подводе всех коммуникаций (вода, свет, канализация). После самого трудоемкого процесса, идет следующий этап нужно размести те самые коммуникации

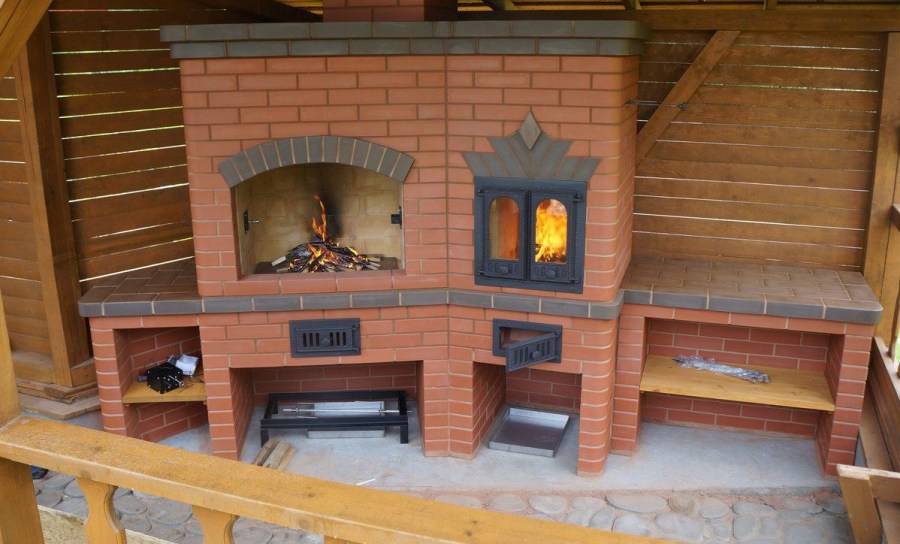

В итоге мы получаем готовое, рациональное и индивидуальное решение на ваш вкус.

Но композиция будет не завершенной без навеса или крыши. Если беседка не планируется вокруг очага, то навес необходим, для долговечности мангала и комфортного пребывания за работой по приготовлению еды.

Перекрыть большие плоскости, лучше материалами устойчивыми к температуре. Например, широко используются металлочерепица и поликарбонат. Не горючий материал, легкий в монтаже, имеет высокие декоративные свойства.

Зачастую конструкции крыши дополняют декоративными элементами, кованными или гипсовыми розетками, оградами и цветниками. После того как мангал с крышей готов, стоит облагородить пути подхода к столь красивому месту. Возможно вымостить дорожки или устроить клумбы, чтобы глаз радовался и вы отдыхали с «чистой совестью».

Еще одним популярным решением усовершенствования идеи мангала в современных условиях является устройство коптильни.

Важные особенности сооружений

Современные проекты беседок все чаще подразумевают обустройство мангала

Испортить отдых на открытом воздухе могут дождь, летнее знойное солнце, порывистый ветер. В осенне-зимний период в зоне отдыха должна быть защита от низкой температуры.

Устранить проблемы поможет сооружение крытой защитной конструкции. Для круглогодичного отдыха строят зимнюю беседку с мангалом, оборудованную съёмными экранами на стенах и застеклёнными окнами.

На момент приготовления пищи нежелательно разбивать компанию, поэтому встроенный или переносной мангал имеет важное значение для отдыха. Кроме того, если шашлык готовить вдали от места пребывания гостей, в дождливую погоду возникают трудности с перемещением по участку

Если для хозяев важен общий дизайн участка, место отдыха выполняют в едином стиле с жилым домом и хозяйственными постройками

Если для хозяев важен общий дизайн участка, место отдыха выполняют в едином стиле с жилым домом и хозяйственными постройками.

Положительные и отрицательные моменты отдельного размещения

Выделение места для стационарного мангала на дачном участке имеет свои плюсы и минусы, которые стоит учитывать при проектировании:

• Постоянное место под мангал экономит в дальнейшем время на подготовку к пикнику, а наличие крыши дает возможность проведения пикника в дождливые дни.
• Обеспечение полной пожаробезопасности объекта. Вы будете всегда спокойны в этом вопросе.
• Большая теплоемкость позволяет лучше прожаривать мясо, а также минимизировать затраты дров.
• Красиво оборудованный мангал выглядит внушительно и показывает высокий статус хозяев.

В то же время нельзя не отметить, что проект достаточно дорогостоящий, не мобильный, поэтому к выбору пространства относятся со всей ответственностью.

Как видите, прежде чем строить мангал, следует серьезно подойти к месту для барбекю. Неудачно выбранное пространство может в дальнейшем испортить настроение домочадцев, соседей и создать пожароопасную ситуацию.

44 Чертежа мангалов из кирпича с размерами и схемами

Здесь собрано более 44 чертежей, схем и макетов как мангалов, так и мангальных комплексов из кирпича, т.е. с печкой, коптильней, плитой под казан и со всякими другими наворотами.

Мангали из кирпича с металлической оправой

Мангал из кирпича и металла – переносной.

Этот простой мангал сделан своими руками автором из железа и кирпича. Рама сварена из металла, в внутрь в рабочую зону “шашлычницу” вложен огнеупорный кирпич.

Хоть он и из кирпича, но все же переносной (около 50 кг.) два человека смогут перенести в гараж на зиму.

Глубина – 20 см. Комментарий автора: (20 см это самое оптимальное глубже дырки нужны, меньше мясо горит)

Профиль – битая граньПокрашен термокраскойЛюди советуют, что если кирпич огнеупорный, то угли нельзя заливать водой, а то кирпич быстрее разрушиться от перепада температур

Совет: если у вас обычный высокий мангал из металла, то положите на дно огнеупорный кирпич, тогда высота уменьшиться до рекомендуемой и дно не будет выгорать, что увеличит срок службы

Мангал из кирпича + печь под казан своими руками

Это мангал и печь, на которую поставить казан или сковороду, автор сделал сам своими руками. Печь отделена от мангала металлической перегородкой, когда угли в печи созревают, их выгребают в мангал (убрав перегородку). На печь можно поставить. К тому же автор утверждает, что это по совместительству ещё и тандыр лайт “, выгребя весь уголь вполне можно поставить на пару-тройку часиков маленький чугунок с картошечкой и мясом”

Автор хотел сделать весь мангал из металла, но делать их кирпича оказалось выгоднее.Каркас из металла, нижняя обвязка и вертикальные балки из трубы 40х40. Сварен стол, на него уложена металлическая сетка (для лучшей сцепки глины), на стол уложены кирпичи. Для того чтобы высота стенок получилась 16 см (как рекомендуется для жарки шашлыков), автор решил положит профтрубу на первый ряд кирпичей, чтобы не резать кирпичи для второго ряда. Получилось 120 мм (кирпич) + 40 мм (труба) = 160 мм или 16 см.

На печи сверху чугунная конфорка для казана или сковороды. Труба – оцинкованная труба для водостокаПечь – из огнеупорного кирпичаМангальная зона – из обычного кирпичаВсе клалось на шамотной глине с пескомПол бетонРазмер по обвязке — 1200х1800

Пошаговые фото:

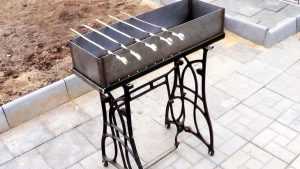

Как сварить мангал своими руками

Конструкция отличается удобством переноски. Жаровня представляет собой универсальную основу для других моделей, которые можно размещать на стационарных и перевозимых подставках, а также встраивать в комплексы.

В отличие от предыдущего способа изготовления самодельного мангала цельный лист металла брать не обязательно. Подойдут металлические куски подручных средств, из которых выкраиваются 5 деталей необходимых габаритов:

• две длинные боковины;
• две короткие;
• дно.

Схема раскроя деталей жаровни

Пошаговая инструкция:

1. Вырезаем заготовки.
2. Свариваем, зачищаем швы.
3. Отрезаем для ручек два куска уголка длиной 10-15 см и привариваем на короткие боковины жаровни.
4. Изготавливаем ножки из профильной трубы:

• отрезаем 4 заготовки 40х40 мм длиной по 10 см и 4 30х30 мм длиной 80 см;
• привариваем короткие куски трубы к нижней части ящика;
• в длинных ножках сверлим отверстие, нарезаем резьбу для болта-фиксатора.

Если вы хотите на даче поставить стационарный мангал, который не намерены разбирать, в схему можно внести корректировки. В этом случае ножки из профильной трубы или уголка будут не только служить опорой, но и объединять части корпуса.

Детали иногда соединяют крепежом, но более надежно – при помощи сварки. Арматура придаст прочности готовому изделию, и его не «поведет» при нагреве, даже если жаровня сделана из тонкой стали.

Начало работы

Строительство начинается с выкапывания ямы под фундамент.

В случае отсутствия крытой беседки лучше установить мангал недалеко от дома. После выбора места можно приступать к разработке конструкции

Важно не забыть при выборе проекта об удобстве использования мангала. Чертеж очень облегчит строительство, не даст сделать неверный шаг

Ширине стенки возводимого устройства должен соответствовать размер одного кирпича или немного меньше, однако никоим образом не выходить за эти размеры. Расстояние между стенками устройства находится в зависимости от количества единовременно размещаемых шампуров. Обычно ширина мангала порядка 0,5 м, длина в пределах 0,8 м. Высота выбирается по желанию.

Для удобства готовки при возведении мангала отталкивайтесь от размеров и вида газовой плиты. В итоге высота мангала равна порядка 1 метра, длина – 50 см, ширина – 35см

Важно помнить и о внутренних хитростях: при выкладке 0,2 м, или два ряда кирпичей, надо сформировать подтопок, у которого должна быть отдельная дверца (меры безопасности)

Отметив от поверхности, где будет стоять будущий мангал, 0,7 м, необходимо отметить на чертеже место под размещение решетки (или топливный поддон). Через 0,15 м должна располагаться еще одна решетка. Наверху можно легко подогревать пищу. Помните, решетки должны иметь свободный ход. Единственный нюанс – их надо приобрести отдельно.

Материалы и инструменты

Для постройки мангала потребуются определенные инструменты и материалы.

Основные инструменты:

• Емкость для кладочного раствора
• Промышленный миксер или мини-бетономешалка
• Лопата и ведра
• Колышки с веревкой
• Рулетка
• Водный или лазерный уровень
• Лопатка-мастерок
• Пила-болгарка
• Щетка для снятия раствора
• Перчатки для рук

Из материалов лучше подобрать такие:

• Цемент марки М-400
• Обычный рубероид
• Кладочная глиняная смесь. Она должна быть огнеупорной, а значит шамотной.
• Песок, гравий, брус или доски согласно чертежам
• Армированная сетка
• Кирпичи
• Проволока или арматура
• Дверцы, задвижки для печи или коптильни
• Трубы для коптильни и печи
• Плитка для облицовки и клей

Кирпич для мангала нужно выбирать определенный: шамотный, красный печной или полнотелый. Полые варианты для этого сооружения не подойдут, так как в них будет скапливаться влага. Наиболее надежный вариант – это шамотные изделия.

Фундамент

Под стационарный мангал из кирпича обязательно нужен фундамент, что обусловлено значительным весом конструкции. Надежное основание необходимо даже под небольшой мангал, если вы хотите, чтобы он презентабельно выглядел и служил долго без просадок и трещин.

Алгоритм работ:

1. При помощи рулетки, колышков и шнура размечаем место по выбранным в проекте размерам.
2. Убираем дерн, выкапываем яму глубиной 30-35 см.
3. На треть засыпаем песком, утрамбовываем, поливаем, трамбуем.
4. Добавляем такой же слой щебня с песком в пропорции 3:1.
5. Выполняем гидроизоляцию стенок, укладывая рубероид так, чтобы он выступал на 10 см выше уровня земли.
6. Сооружаем опалубку по периметру из доски или бруса с выступом 5-10 см над уровнем земли.
7. Укладываем арматурную сетку.
8. Заливаем раствором из цемента, песка и гравия, приготовленным в пропорции 1:2:4.

После заливки не стоит спешить с возведением кирпичной конструкции. Фундамент должен равномерно высохнуть, затвердеть, постояв не менее 2-4 недель. На это время его можно прикрыть пленкой.

Расположение мангальной зоны

Расположение беседки на дачном участке не должно создавать тени, если площадь используется для выращивания растений. От открытого огня до деревьев и кустарников необходимо выдержать расстояние больше 5 метров, а если в регионах периодически объявляют повышенный режим пожарной опасности, то дистанцию увеличивают до 15 метров. За нарушение предусмотрен штраф от 5 тысяч рублей.

До соседних строений должен оставаться промежуток 5 метров, также как и до проезжей части дорог. До забора соседа оставляют расстояние 1 метр, если высота конька не превышает 3. Уклон крыши должен обеспечивать слив воды в сторону своего участка. Если наклон есть и в сторону соседа, то до межи отступают 1,5 метра.

Часто мангалы располагают в саду между деревьями. В этом случае учитывают противопожарные зазоры, площадка должна иметь твёрдое негорючее основание. Обязательно обустраивают дымоотвод и систему искроулавливания.

Основные этапы изготовления любого мангала и советы специалистов

В создании своими руками любого мангала из металла основные моменты — выбор материала, модели и размеров будущей конструкции. По советам опытных мастеров, металл следует выбирать не тонкий, не менее 4 мм шириной, лучше больше. Есть конструкции, которые выполнены из 8 мм. Их сложно распиливать, но результат будет достойным, такой мангал прослужит очень долго.

Размеры конструкции каждый может определить для себя самостоятельно, в зависимости от своих нужд

Важно только вырезать детали по выбранной схеме и лучше предварительно начертить собственный чертеж со своими габаритами

Чаще всего можно встретить мангал прямоугольной формы. Он может быть на высоких ножках или без них, складным или стационарным.

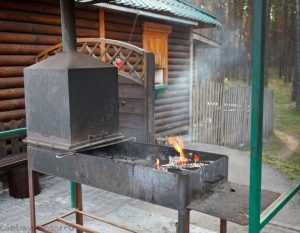

Иногда делают мангалы с трубой. Для этого следует подготовить чертеж боковин по определенной выкройке. Бывают мангалы в виде баллона, они позволяют закоптить мясо.

Мангалы с местом для чаш или казанов делаются по более сложным чертежам. Все они приведены далее на фото.​

Если в работе над мангалом выбран очень толстый металл, и распилить его своими руками нет технической возможности, можно обратиться в любую мастерскую со схемой и размерами, чтобы выпилить детали, а после приступать к самостоятельной сборке.

Далее следует соблюдать очередность действий:

1. Вырезать детали короба или основной части.
2. Проделать все отверстия, запланированные по модели.
3. Сварить короб.
4. Вырезать по размерам станину, если требует модель. Сварить.
5. Приварить ручки при необходимости.
6. Можно покрасить конструкцию.

С покраской специалисты расходятся во мнении. Некоторые советуют покрыть краской или любым составом от коррозии металла. Другие говорят о том, что даже любая термостойкая краска облезет после нескольких использований.

После сборки конструкции важно обработать металл по всей поверхности щеткой, которая надевается на болгарку. Это уберет все шероховатости и придаст законченный вид конструкции

Особенности бамбуковых палочек

Бамбуковые шпажки обычно рассчитаны на порцию. Они как нельзя лучше подходят для обжарки небольших шашлычков на гриле. Их кладут прямо на поверхность или используют специальную подставку, которую устанавливают на решетку.

Шампуры бамбуковые одноразовые используют в общепите или на многолюдных вечеринках, после которых всё легче утилизировать, чем собрать и помыть.

Обычная толщина бамбуковых палочек — 3 мм. Длина варьируется от 18 до 40 см.

Бамбуковые имеют простую форму, виде шпильки: заостренной с одного или обоих концов, либо с небольшой ручкой. Сечение круглое, треугольное, квадратное.

Материалы для обустройства площадки

После выбора места следует позаботиться и об организации пространства. Основное требование к используемому материалу — его негорючесть. Камень, газобетон, кирпичи, железо — все это идеально для строительства барбекю.

Садоводы иногда строят стационарную беседку из дерева, но тогда стоит помнить, что само место, где находится огонь, в любом случае сооружают из металла и камня, а деревянные части обрабатывают огнестойкой пропиткой в несколько слоев.

Нормы по материалам

1. Поверхность под очаг зачищают и накрывают листом железа. Для обеспечения лучшей защиты лист приподнимают над землей, делая воздушную прослойку с почвой. Для этой цели берут лист стали не менее 1–1,5 мм и компонуют из него своеобразный сэндвич в 3–4 слоя. При прогорании одного листа у вас остается защита.
2. Второй вариант организации основания мангала — бетонное покрытие. Конечно, с ним стоит повозиться: поставить опалубку, подождать, когда бетон застынет. Но при этом получается практически вечное и, в отличие от металла, непрогорающее покрытие. Вместо бетона иногда берут газобетонные блоки под фундамент.
3. Вертикальные стены центра делают также из металла или обкладывают кирпичом. Высота не менее 25–30 см.
4. Сами шампуры изготавливают из стального нержавеющего прута и пристраивают прямо над жаровней либо обустраивают дополнительно стойки, на которые помещают шампуры. Основное условие — это возможность проворачивать мясо, овощи при приготовлении.
5. Остальной дизайн может быть каким угодно, все зависит от фантазии и изобретательности садовода.

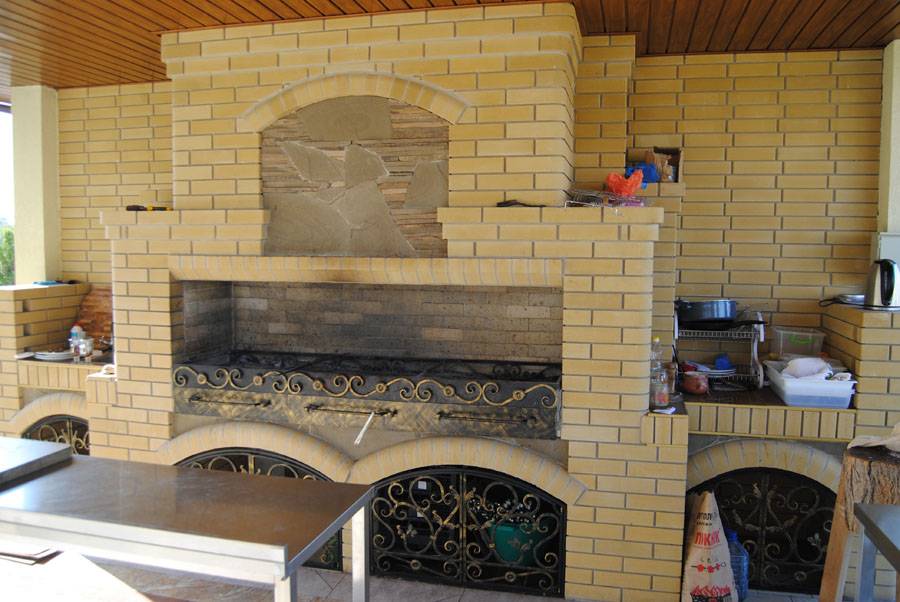

Строительство мангала из кирпича

Конструкция предполагает возведение прочного фундамента. Его делают из песка, гравия, цемента и огнеупорных кирпичей. Кроме строительных инструментов мастеру понадобится дрель со специальной насадкой или бетономешалка, чтобы готовить раствор.

Нужно приготовить арматурные прутки с армирующей сеткой, а также металлические уголки с метизами. Мастер заранее заготавливает материал для создания обрешетки.

Важно правильно рассчитать общий вес будущей конструкции, чтобы построить надежное основание. Если придерживаться габаритов мангала, указанных выше, фундамент закладывают на глубину 0,5-0,6 м.

Рекомендации по выбору шампуров

• Материал – нержавейка. Алюминий нежелателен, поскольку вступает в реакцию с маринадом и придает блюду неприятный привкус, а деревянные изделия подойдут только для одноразового использования (жарка овощей, курицы).
• Сечение – прямоугольное, квадратное или скрученное, которое обеспечивает надежную фиксацию ингредиентов и хорошую обработку со всех сторон. А вот с шампуров, имеющих круглое сечение, продукты часто соскальзывают – в итоге блюдо прожарится неравномерно.
• Длина – на 20 см больше ширины мангала.
• Ширина – 1.5 см.
• Толщина – 0.7 мм (прямой шампур), 2 мм (угловой шампур).
• Ручка – деревянная. Она удобнее и эффектнее на вид, чем пластмассовая.
• Шампуры должны быть крепкими и не прогибаться под тяжестью нанизанного продукта.
• Шампуры желательно хранить и перевозить в специальном чехле.

Перед использованием деревянных шампуров, замочите их в воде, чтобы они не загорелись при жарке продуктов.

Решетка для гриля должна быть изготовлена из нержавейки и иметь деревянную ручку. Плоская решетка применяется для приготовления мясных блюд, а более глубокая – для готовки еды из рыбы и овощей.

Выбор углей: оптимальное решение – дубовые и березовые. Не подойдут для шашлыка хвойные породы древесины, ольха, клен, ясень, тополь. Лучше выбирать крупные угли – они дольше горят.

Виды

Перечислим виды мангалов, которые получили распространение. Так будет проще выбрать подходящий для вашей дачи.

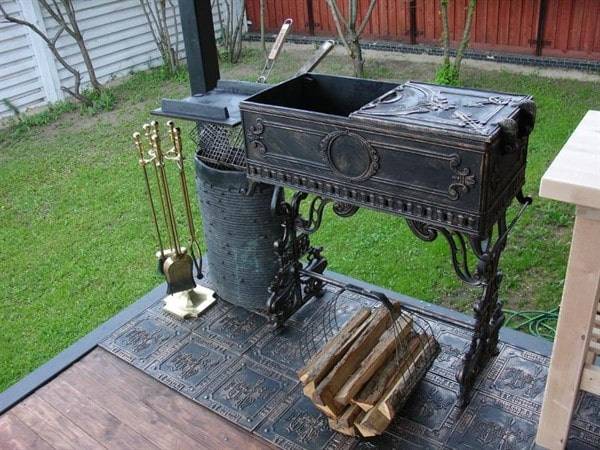

Чугунный

Чугунная жаровня долговечна. Производители предлагают, как отлитые единым целым мангал, так и сборный из отдельных частей. Популярными дополнениями к чугунным мангалам бывают решётка барбекю и подставка под казан.

Плюсы:

• Конструкция не коробится от жара;
• Качественный чугун не прогорит и корродирует неохотно;
• Материал накапливает жар, что позволяет экономить уголь;
• Чугунное художественное литьё славится давно, некоторые модели чугунных жаровен очень красивы.

Минусы:

• Дороговизна;
• Вес, из-за которого такие мангалы используют как стационарные;
• При резком перепаде температур чугун может треснуть, это в основном касается использование в холодное время: зимой разогревать чугунный мангал нужно постепенно.

Из стали

Стальной листовой прокат – популярный материал для мангалов, как стационарных, так и переносных. Тонколистовые модели похвастаются лёгкостью, а там, где используется толстостенный материал можно говорить о надёжности и долговечности.

Использование нержавеющей стали – дань эстетики. Если раньше, нержавейка была единственным вариантом получить опрятную не ржавую жаровню, то теперь современные термокраски справляются достаточно хорошо. Для разборных моделей нержавейка по-прежнему актуальна.

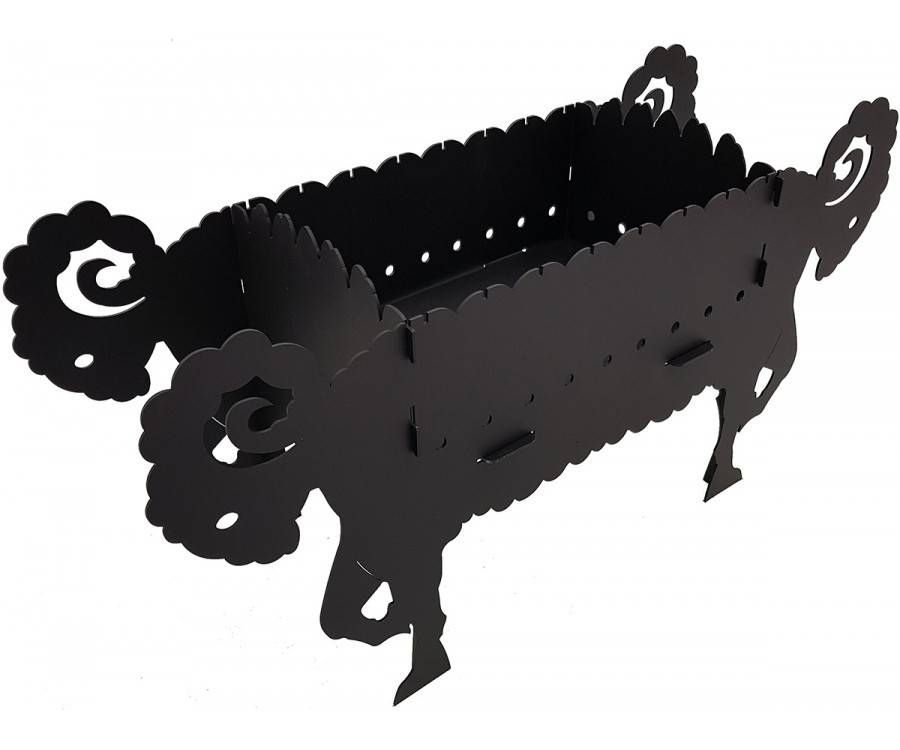

Для придания оригинального вида используются просечка и кованные элементы.

Плюсы:

• Низкая цена;
• Малый вес. Даже у толстостенных моделей вес меньше чем у чугунных или кирпичных;
• Широко представлены в продаже, много вариантов.

Минусы:

• Использование дров недопустимо в тонколистовых моделях;
• Там, где использована сталь толщиной до 3 мм возможны прогары.

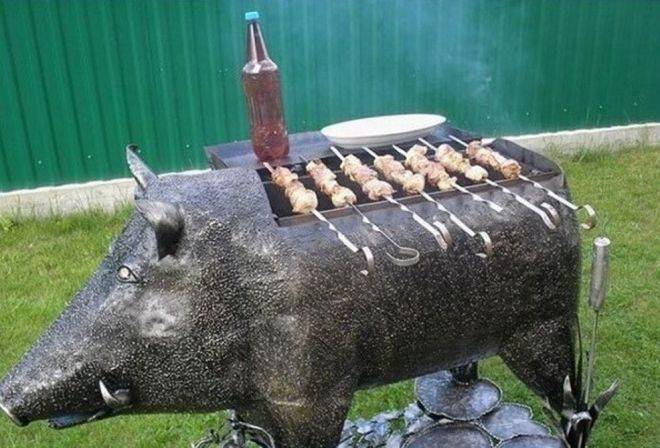

Кованный

Кованный мангал – это полноценное украшение участка. Его заказывают из-за вида, а с остальными параметрами мирятся.

Плюсы:

• Внешний вид;
• Высокая теплоёмкость конструкции, почти как у чугунной модели.

Минусы:

• Среди металлических мангалов самая высокая цена;
• Склонность к ржавлению;
• Часто эстетика мешает функциональности.

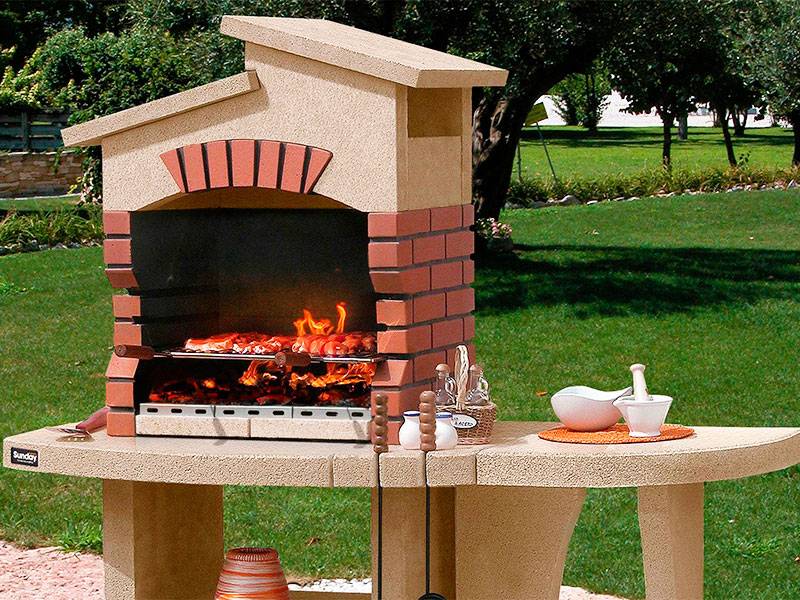

Каменный

Небольшой кирпичный мангал – редкость. Обычно строятся целые комплексы, включающие в себя кроме мангала, подовую печь, плиту, печь под казан и даже тандыр…

Такой мангал делается из камня или печного кирпича, порой используется шамотный, на обязательном фундаменте.

Плюсы:

• Хорошо держит жар;
• Как плавило, имеет дымоход и стоит под навесом, что существенно улучшает условия приготовления;
• Можно использовать круглогодично;
• Такой печной комплекс становится украшением участка.

Минусы:

• Высокая цена;
• Долгий срок постройки;
• Из-за высокой теплоёмкости, первое время, пока не разогрет, плохо отдаёт тепло.

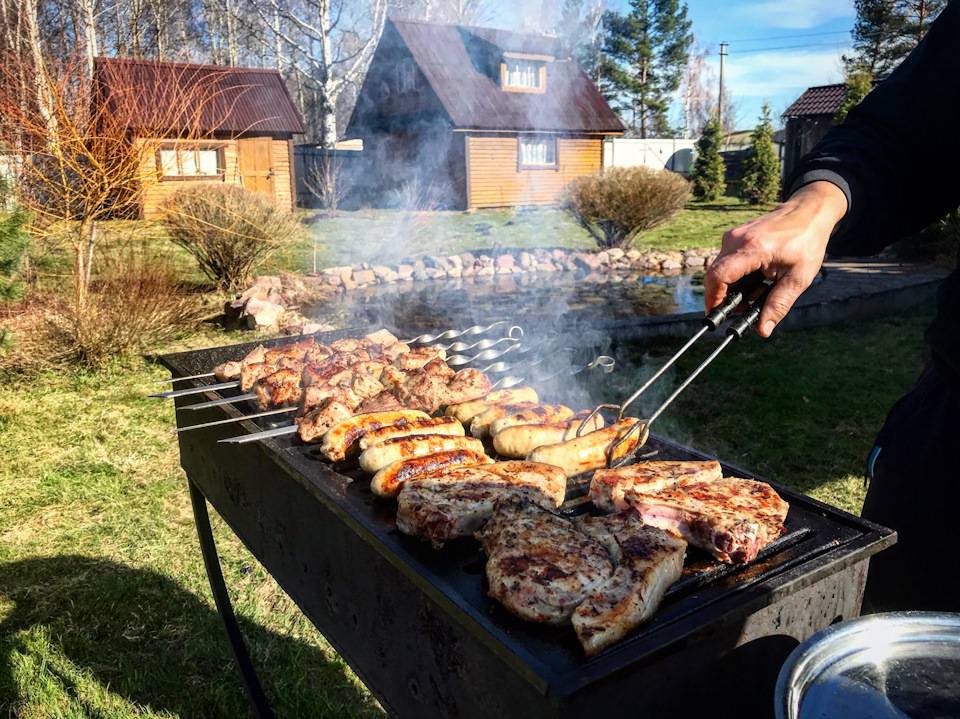

Стационарный

Большой и тяжёлый мангал, который не меняет своего места даже в межсезонье. Способен накормить большую компанию. Содержит много удобных мелочей и расширяющих функционал дополнений типа вертела и т. п.

Обычно это кирпичный мангал на хорошем фундаменте.

Вокруг стационарного мангала часто разбивают мангальную зону. Такое место отдыха и приёма гостей.

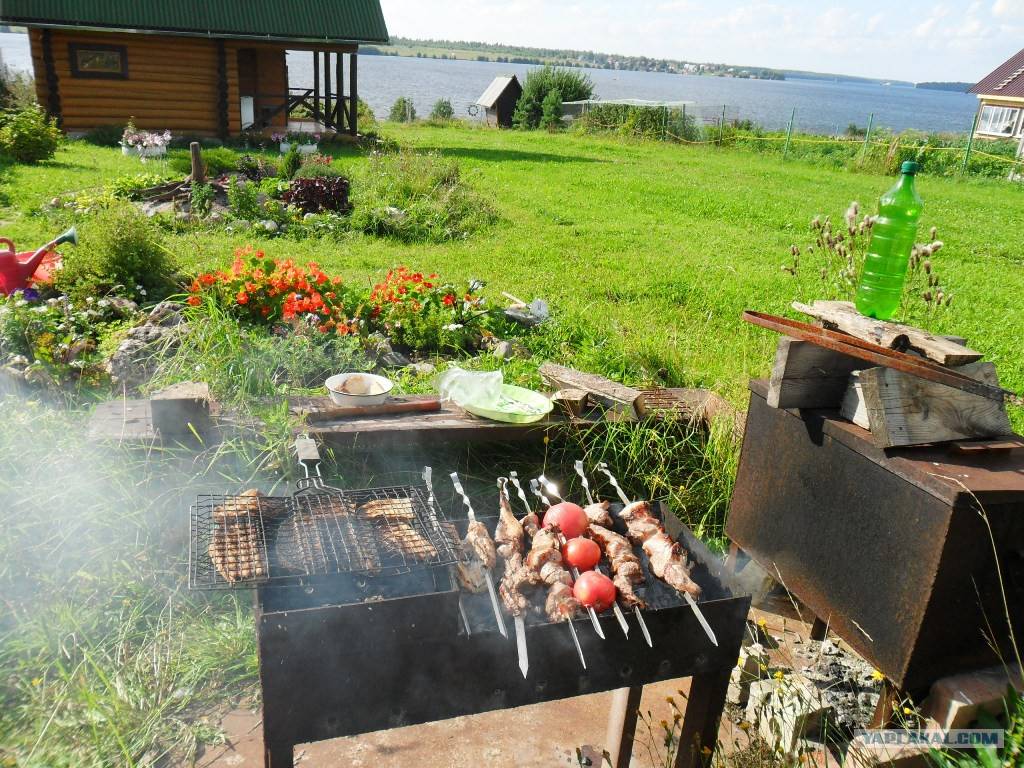

Мобильный

По названию кажется, что речь идёт о компактных туристических моделях. На самом деле, не совсем.

В эту категорию входят любые мангалы, что рассчитаны на передвижение. Железный монстр килограмм под 80 – мобильный мангал, благодаря колёсам. Зиму такой мангал проводит в сарайчике. Но и компактные небольшие модели тоже относятся к этой группе.

Разборный

Сюда следует отнести все модели что рассчитаны или на сборку разборку, или складные.

Складные варианты немного тяжелее при тех же рабочих габаритах. Но нет шанса потерять нужную деталь.

Разборные мангалы нашли применение в туризме. При желании на даче его также можно применить. Но удобным это не назовёшь.

Как сделать вертикальный мангал из металла

Для тех, кто решил сделать вертикальный мангал своими руками, необходимо начать с подготовки рабочего места, материалов и инструментов. Затем определиться:

• с типом конструкции;
• на какое количество шампуров будет мангал;
• выбрать чертеж мангала.

Необходимые инструменты и материалы

• листовая сталь толщиной 3 мм;
• арматура 6-10 мм, лучше квадратная;
• сетка с толщиной прута 2-3 мм и ячейками не более 3 см;
• тонкая сталь для изготовления поддона золосборника;
• болгарка, диски для резки и зачистки;
• сварочный аппарат и комплектующие к нему;
• рулетка и строительный уголок;
• очки и перчатки.

При отсутствии навыков сварки или сварочного оборудования можно подготовить все составляющие и отнести в металлоцех для сборки, либо использовать крепежи из болтов. Тогда для работы потребуется дрель и сверла по металлу. Все детали соединяются внахлест или используются уголки. Арматура заменяется металлическими пластинами.

Чертеж разборного мангала

Чтобы рассчитать количество материала нужно определиться с габаритами и разработать чертеж с точными измерениями.

Делаем простую модель с горизонтальным размещением шампуров.

Составные части и габариты (размеры):

1. Основание жаровни: ширина 15 см, длина 50 см, или в зависимости от длины шампуров, которые будут использоваться.
2. Боковые стенки: их ширина соответствует ширине основания, высоту можно менять, 40 см достаточно для компактного и удобного мангала.
3. Ребра жесткости — два куска арматуры, по длине равные основанию.
4. Сетка, привариваемая к готовому каркасу.
5. Ножки из арматуры, их можно сделать съемными, приварив через болты.
6. Крючки для стоек, на которые крепятся шампуры. При отсутствии сетки ее можно заменить, приварив предварительно нарезанные куски арматуры с шагом в 2-3 см.

Раскрой металла

Подготовив все материалы и инструменты, надев защиту можно приступать к работе.

1. Изготовление основания и боковых стенок. Из листовой стали нарезать 3 пластины, равные по ширине (15 см). Отмерить длину основания  и высоту боковых стенок (по 40 см). Все замеры осуществлять, проверяя ровность уголком.
2. Подготовить ребра жесткости из арматуры, равные по длине основанию будущего мангала.
3. Отмерить размеры сетки с запасом 0,5-1 см, так чтобы сетка приваривалась внахлест к будущему каркасу. Вырезать сетку удобнее всего используя плазморез. для этого нужно составить чертеж для нарезки плазморезом. Можно обойтись и болгаркой, главное делать аккуратно, чтобы сетка была ровной.
4. Вырезать заготовки для крючков – пластинки из тонкой листовой стали длинной по 10 см, шириной по 3 см по 6 штук на каждую стенку, всего 12 шт.
5. Подготовить ножки. Отрезать 4 заготовки из арматуры по 50 см каждая. Учитываем, что ножки для устойчивости будут привариваться под небольшим углом.

Этапы сборки конструкции

Зачистить при помощи шлифовального диска поверхность пластин основания и боковых стенок, а также ребер жесткости от ржавчины (при необходимости). Заготовки для кронштейнов и крючки также должны быть зачищены, но удобнее это сделать заранее и лишь затем нарезать.
Приварить пластины стенок будущего мангала к основанию по торцевым сторонам

Для этого нужно прихватить заготовку несколькими точками, проверить ровность уголком, если все ровно можно варить вдоль всего шва.
Приварить ребра жесткости из арматуры сверху к боковым стенкам.Важно. На верхнюю арматуру (ребро) будет привариваться внахлест сетка , поэтому для нее нужно оставить место по толщине сетки.
Приварить сетку в местах соприкосновения с каркасом

Этого будет достаточно для надежного сцепления.
Согнуть плоскогубцами крючки и приварить в 3 ряда по 2 штуки сверху вниз на равном расстоянии друг от друга (13 см).
Приварить ножки. Для удобства транспортировки ножки делают съемными.

Для этого понадобятся 4 больших болта с гайками. Болты под небольшим углом привариваются к основанию жаровни, так чтобы ножки были расставлены немного в стороны и обеспечивали устойчивость. На торец каждой ножки приваривается гайка.

Сборка почти завершена. Зачищаем грубые сварочные швы и обрабатываем поверхность. Стыки сетки с каркасом, при желании, закрываем уголками, аккуратно приварив их. Это придаст вертикальной шашлычнице эстетичный внешний вид.

После зачистки окрашиваем поверхность из баллончика с огнеупорной краской. Продается такая краска в любом хозяйственном магазине, выдерживает температуру 600-800 градусов, этого достаточно для мангала.

Выбор древесного угля для мангала

Туристы редко выезжают на природу, где планируют готовить шашлык или барбекю, без древесного угля, купленного в магазине. Это экономит время и исключает риск остаться без мяса. Не на каждом участке леса можно найти достаточное количество подходящих или сухих дров. Уголь можно использовать почти сразу, не обязательно ждать, пока прогорит древесина.

Вкус блюда зависит от типа дров, особенно если уголь готовится самостоятельно. Не все виды деревьев дают сырье, которое годятся для шашлыка. Цена ошибки – испорченное блюдо.

Древесный уголь проще купить в магазине, чем сделать самим, годится и кокосовый тоже. Магазинный уголь тоже бывает разного происхождения. Березовый вариант имеет насыщенный цвет и слегка блестит на свету, отражая искорки. Он стоит дороже угля, сделанного из осины или сосны. Отличить их можно по черному цвету безо всякого блеска. Такой уголь может не дать достаточной для качественной прожарки мяса температуры, кроме того, есть риск получить примесь запаха смолы в готовой пище. Дубовый уголь тоже считается хорошим выбором, он более тяжелый на вес, имеет плотную структуру.

Кокосовый уголь создается из скорлупы ореха. Он экономичен в использовании и обеспечивает нужную для качественной прожарки мяса температуру. Кокосовый уголь можно использовать также для гриля, вопреки ожиданиям, у него нет никакого запаха, его легко и быстро разжечь. Этот вид угля обладает повышенной жароустойчивостью, а это значит, что на одной массе угля получится приготовить больше пищи.

Древесный уголь продается в плотной упаковке из бумаги или картона, через которую сложно оценить его качества. Поэтому стоит изучать сообщения на ней

Важно учитывать следующее:

• информацию производителе, она должна быть полной, исчерпывающей;
• полное описание товара, включая название, страну происхождения, производителя, сертификаты качества, назначение товара и условия хранения;
• состав угля, бренд производителя, дата производства, допустимый срок годности;
• вес в килограммах, а не только объем, из-за разной плотности угля один и тот же по размеру пакет может содержать и 2,5, и 3 килограмма.

Если уголь калиброванный, это означает, что он состоит из ровных и одинаковых кусочков, такой тип товара считается более качественным, его стоит предпочесть остальным. Перед поездкой на дачу или к озеру стоит рассчитать количество сырья.

Древесный уголь разжигается не так быстро, как евро дрова для успешного розжига, которые созданы из семечек или прессованной стружки. Зато он дает более мощный жар и не так быстро сгорает. Топливо в брикетах особенно хорошо подходит для дождливой погоды и закрытых мангалов – при использовании крышки огонь не гаснет, но брикеты сложнее разжигать.

Если на упаковке товара нет уточнения, из какого дерева сделан уголь, он, скорее всего, содержит разные породы и различного типа мусор (ветки, сучки, стружку). Избегайте угля из дров хвойных деревьев, чтобы не испортить ужин смолами, они делают мясо горьким, придают ему неприятный запах. Лучший вариант для шашлыка – дрова из березы или ясеня.

При покупке важно проверить целостность упаковки, ведь уголь легко впитывает влагу и потом его трудно разжечь. Куски среднего размера – оптимальный вариант, их легче разжигать, они не так быстро сгорают, как мелкие

После розжига топлива готовка шашлыка из маринованного мяса займет от 30 до 40 минут. Есть несколько вариантов разжечь древесный уголь.

Беседка с мангалом: фото красивого дизайна

Расположение садового гриля как можно ближе к беседке или прямо в ней оправдано, потому что, как правило, стационарная постройка в саду играет роль летней гостиной, где вы охотно встречаете гостей и наслаждаетесь завтраком, обедом или ужином. Конечно, нет ничего, что помешало бы мангалу находиться в другой части сада. Однако для такого места потребуется больше работы, так как помимо мангала необходимо определиться с зоной для стола, навеса на ровной поверхности земли. А в беседке вы все это будете иметь постоянно, поэтому мангал лучше располагать сразу в ней ли очень близко. В таком случае звуки и запахи, связанные с использованием гриля, не будут мешать соседям, а крона деревьев не провиснет над очагом.

Инструкции по сборке

Сборка мангала из кирпича производится в следующем порядке:

• фундамент;
• кирпичная кладка;
• установка жаровни.

Фундамент

1. Разобрать пол.
2. Вырыть яму. Размер ямы зависит от габаритов мангала.
3. Насыпать крупных камней.
4. Засыпать их гравием.
5. Залить бетон.
6. Сделать опалубку.
7. Залить бетонным раствором.

Усадка фундамента займет несколько суток.

Все слои укладываются с перерывом, необходимым для застывания бетона.

Кирпичная кладка

Перед кладкой кирпичи необходимо вымочить в воде не менее суток, чтобы они не впитали слишком много воды из раствора. Первый ряд кирпичей укладывается насухо. Последующие ряды в зависимости от выбранной схемы укладываются со сдвигом не менее, чем на треть кирпича. Стыки между кирпичами не должны совпадать, чтобы обеспечить максимальную прочность кладки.

Установка комплектующих

В самом простом варианте мангала устанавливается только жаровня. Для этого на нужной высоте необходимо прикрепить уголки на болты или штыри.

Для большего удобства жаровню можно выстлать металлическими листами — съемные листы проще чистить от продуктов горения.

Приспособления для переноски

Для переноски и хранения складных приспособлений используют сумки. Конечно, можно обойтись и без них, но стильное и удобное приспособление для переноски дает свои преимущества:

• мангал складной в сумке не царапается, не пачкается и не пылится;
• выступающие части изделия (замки, ручки, скобы) не портят обшивку багажника и лежащие рядом вещи;
• все запчасти хранятся вместе, не теряются;
• яркая сумка или чехол укажет свое местоположение.

Сумки делают из брезента или другой плотной ткани, которая не пропускает пыль, хорошо стирается или чистится. Есть самодельные модели из плотной ворсистой ткани.

Чаще всего для складных походных мангалов используют две разновидности сумок-чехлов:

• объемная, аналогичная обычной спортивной сумке  — для мангала с неразборной жаровней,
• плоская модель — для мангалов чемоданов.

Примеры сумок показаны на фото.
