Выбор телевизионного кабеля для современного ТВ-вещания

Кабельное

Кабельное телевидение стало популярным почти одновременно со спутниковым. С ним можно смотреть телевизионные каналы, как местные, так и зарубежные, в том числе транслируемые спутниковыми станциями, а также принимать радиоканалы и иметь доступ в Интернет. Все эти сигналы разных типов доставляются получателю с помощью коаксиального кабеля, который в доме абонента подключается к специальному фильтру для разделения. Телесигнал может доставляться непосредственно на телевизор или на специальный декодер, а сигнал доступа в Интернет проходит через модем. В настоящее время на рынке есть также декодеры с функцией Wi-Fi роутера.

Преимуществом кабельного ТВ является доступ к нескольким десяткам тематических каналов и возможность выбора быстрого и стабильного интернет-сервиса, который позволяет достичь высокой скорости передачи и приёма данных.

Кабельное ТВ присутствует во многих городах нашей страны, в городах-миллионниках могут одновременно предлагать услуги сразу несколько провайдеров, и населению есть из чего выбрать. А вот за городом кабельное телевидение – это сродни экзотике. Поэтому, если ваш дачный кооператив находится «за горами, за долами», выбрать для дома кабельное вам вряд ли удастся.

Выбирая, какое кабельное телевидение лучше подключить, рассмотрите предложения надёжных компаний-провайдеров. В частности, вам повезло, если в вашей местности можно воспользоваться услугами «Ростелекома», столь популярного среди населения РФ. Практика показала, что это выгодно и удобно в плане подбора своего тарифа, учитывая как минимальные, так и развёрнутые предложения этого оператора, и просмотра ТВ на любом гаджете, если он подключён к кабельной приставке.

Подключение

Выбрав подходящий коаксиальный кабель, убедитесь, что в вашем устройстве подходящий для него разъем. Обычно встречаются F-коннекторы, реже – N-коннекторы.

Крепежей тоже существует два вида: винтовые заглушки и обжимные пробки. Как обжать изделие, описано ниже. Самый простой способ подключения – с помощью углового или прямого F-штекера. Использовать для проводки лучше простой нож.

Разрежьте наружный слой на длину 1,5 см и снимите его. Заверните проводник-экран и фольгу. Снимите изоляционный слой с сердцевины и накрутите на нее штекер.

Выступающую центральную жилу обрежьте до нужной длины. Обжимное кольцо наматываем на край, отрезаем изоляцию на длину 6 мм и снимаем ее. Очищенную часть освободите от слоев до медной трубки

Делайте это осторожно, дабы не повредить ее, ведь это повлияет на качество сигнала. Наденьте и сдвигайте вилку по длине до тех пор, пока внутреннее волокно не выступит из центра

Вставляем разъем в конец кабеля и зажимаем обжимным кольцом.

Осталось только отрезать торчащие провода. Теперь вы знаете, как подключить к телевизору кабель двумя несложными способами.

Для качественного телевизионного вещания важна не только достаточная мощность поступаемого сигнала, но и качество антенного провода. Качественный телевизионный кабель обеспечит передачу мощного сигнала без потерь. Необходимо выбрать правильный провод для телевизора, чтобы получать достаточно сильный телевизионный сигнал и наслаждаться любимыми телепрограммами без помех. Почти любой провод для антенны имеет специальную маркировку. По ней можно найти основную информацию об изделии.

Конструктивные особенности

В последние несколько лет коаксиальный кабель начали заменять современными беспроводными технологиями, которые позволяют быстрее передавать сигнал. Именно поэтому разработчики придумали альтернативные варианты. Но в разных традиционных сферах деятельности он остался востребованным. Его применяют для организации компьютерной сети, кабельного телевидения, систем видеонаблюдения, инженерных комплексов радиотехники.

Конструктивная особенность кабеля заключается в простоте устройства. Внутри расположена медная жила, которая выполняет главную функцию. Она обязательно защищается прочной оболочкой. Это изоляционный материал высокого качества, который предотвращает возникновение короткого замыкания. Сверху есть оплётка из металла. Последний защитный слой — оболочка из мягкого материала.

В некоторых моделях предусмотрена двойная экранизация. Для этого производители добавляют тонкий слой фольги. Это особая технология, которая появилась недавно. В магазинах можно купить кабели, в которых предусмотрено четыре дополнительных слоя. Они позволяют обеспечить максимальную защиту от сильных и посторонних помех. Иногда можно встретить модификации с сочетанием фольги и металлической оплётки.

Конструкция кабеля ТВ

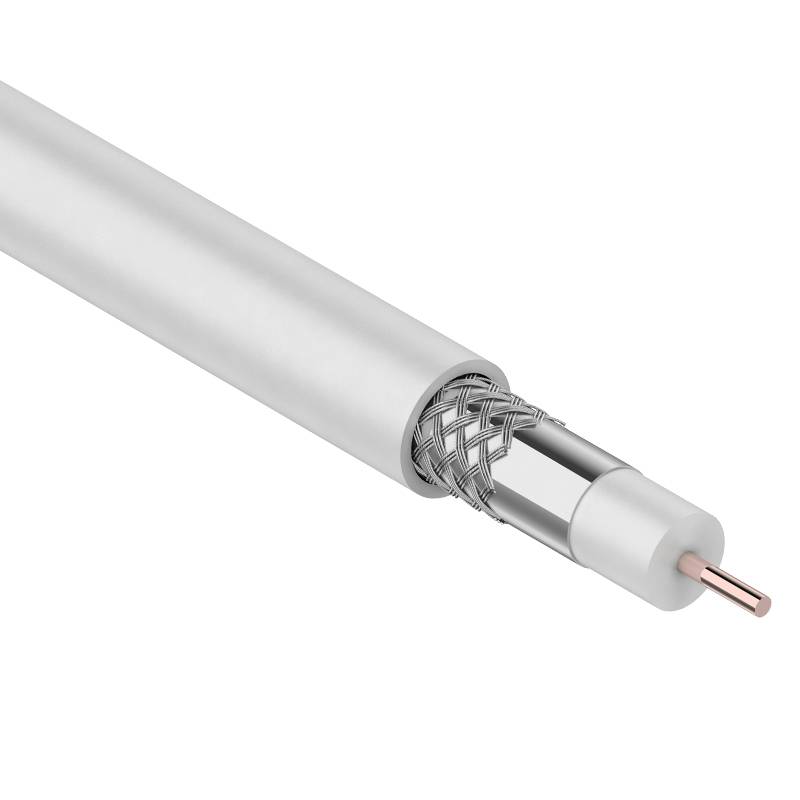

Устройство коаксиального кабеля

Устройство большинства изделий для кабельного телевидения практически одинаково, поскольку в их состав входят следующие однотипные части:

• Центральная жила в виде тонкого медного проводника;
• Изолирующая эту жилу диэлектрическая оболочка из полиуретана;
• Слой экранирующей фольги;
• Дополнительный экран на основе стальной (омеднённой) проволоки;
• Защитная оболочка ПВХ.

Устройство коаксиального кабеля

Обратите внимание! Из-за такого устройства телевизионного кабеля его иногда называют коаксиальным. Центральный медный проводник является основной материальной средой, обеспечивающей распространение телевизионного сигнала в пределах коаксиального канала, образуемого проводами совместно с экранирующей оплёткой

Экранная стальная оплётка является отличной защитой коаксиального канала от э\м помех и других паразитных наводок

Центральный медный проводник является основной материальной средой, обеспечивающей распространение телевизионного сигнала в пределах коаксиального канала, образуемого проводами совместно с экранирующей оплёткой. Экранная стальная оплётка является отличной защитой коаксиального канала от э\м помех и других паразитных наводок.

Внутренняя изолирующая оболочка выполняет закреплённую за ней функцию, а наружное покрытие из ПВХ защищает весь кабель от механических деформаций и повреждений.

Назначение и параметры основных составляющих

Центральная жила кабельного изделия может иметь два исполнения, в одном из которых она изготавливается из стального с омеднением провода, а во втором – из чистой меди. Медный проводник используется для передачи всех видов телевизионного сигнала, а также для питания по коаксиалу конвертеров спутникового ТВ.

Дополнительная информация. Кабель для спутникового телевидения также должен иметь только медную центральную жилу (диаметр – порядка одного миллиметра). Во всех остальных случаях вполне сгодится провод с омеднением.

При этом удаётся сэкономить на материальных затратах при сравнительно высоком качестве трансляции сигнала.

От надёжности имеющейся экранной оплётки зависит, насколько эффективно осуществляется передача ТВ сигнала по коаксиальной линии, а также защищённость от помех, наводимых от посторонних источников. Поэтому к этой части кабеля при его монтаже нужен особый подход (в части разделки оплётки и её надёжной фиксации).

Для изготовления экранной плёнки используется алюминиевая фольга (лавсан), а сама оплетка может производиться на основе медной или лужёной проволоки (иногда для её изготовления применяется тот же алюминий). Правильно выбрать телевизионный кабель с такой конструкцией, значит, обеспечить получение высокого коэффициента экранирования (порядка 60-80 дБ, а в некоторых случаях – до 90 дБ).

Имеющийся во внутренней части диэлектрик из полиэтилена (ПЭ) надёжно защищает центральную жилу и одновременно изолирует её от нежелательного контакта с экраном и наружной оплёткой. Внешняя ПВХ оболочка, помимо надёжной защиты от деформаций, предохраняет шнур от воздействия влаги, пыли и сильных перепадов температур (при прокладке снаружи зданий и на струнах).

Выбираем качество

Итак, как вы будете проверять качество кабеля? По следующим семи признакам!

Назначение

Наружная изоляция не только противостоит внешнему воздействию и механическим повреждениям – то, из чего она сделана, во многом и определяет свойства кабельного провода.

Наиболее часто используется поливинилхлоридное покрытие кабельных шнуров. Их вы можете выбрать для проводки в квартире. Покрытие из светостабилизированного полиэтилена отличает шнуры для наружного применения. Кроме того, уличные кабели имеют защитный гелеобразный слой от погодных условий и солнечных лучей. Убрав участок изоляции, можно увидеть, есть ли под ней гелеобразная смазка, которая защищает внутреннюю поверхность кабеля от влаги.

Прочность внешней оболочки

Просто попробуйте снять внешний слой вручную. Если ПВХ-или ПЭ-покрытие слабое, легко соскальзывает с оплётки или фольгированного слоя, удлиняясь и растягиваясь, это уже не гарантирует достаточную прочность кабеля.

Качество экранирующего слоя

Экранирующий слой представляет собой алюминиевую или медную фольгу, навитую на диэлектрик. Его задача – оградить сигнал, проходящий внутри кабеля от наружных электромагнитных волн, которые могут давать помехи. Также он не позволяет сигналу проникать наружу, чтобы он не ослабел. Чтобы выполнялись оба условия, фольга должна быть приклеена на слой диэлектрика. Это легко проверить, удалив часть оболочки и исследовав экранирующий слой. Если фольга свободно двигается вдоль диэлектрического слоя, это означает, что она не была приклеена, а значит при прокладке, когда понадобится согнуть провод должным образом, плёнка приоткроет диэлектрик и создаст незащищенный «зазор», через который будут проникать сигналы.

Плотность оплётки

Самой часто встречающейся оплёткой является медная или алюминиевая сетка из проволоки диаметром около 0,12 мм. Чем выше плотность оплетки (больше проводов), тем выше электромагнитная плотность кабеля. Это ещё один барьер для защиты передаваемого сигнала от помех.

На первый взгляд плотность плетения оценить непросто

Обратите внимание на переплетения волосков, под каким углом? Если они проложены свободно, продольно, то мы имеем дело с тонкой оплёткой. И наоборот, если они образуют густую сетку, укрывающую весь провод, то покрытие оплётки плотное, «герметичное»

Сигнал будет под надёжной защитой.

Проверка диэлектрика

Диэлектрик представляет собой полимерный слой, выполненный в основном из полиизобутилена

Важно, чтобы этот материал был вспененным физическим способом. Вспенивание химическим путём не обладает длительным эффектом – через несколько лет диэлектрик разрушится

Хрупкий диэлектрик – это стопроцентный риск смещения центральной жилы и потери коаксиальности. Такой провод вы не сможете применить для цифрового телевидения.

К сожалению, природу такого вспенивания сложно проанализировать без специнструментов. Но можно проверить плотный ли диэлектрик и хорошо ли он «приварен» как к сердечнику, так и к фольге (экрану)? Это имеет ключевое значение при сгибании кабеля и определяет его допустимую радиусность изгиба.

Класс коаксиала

Класс кабеля характеризует степень электромагнитной утечки. Чем выше класс, тем больше его плотность и сопротивление внешним помехам. Более высокая герметичность достигается, выбором типа и количества используемых экранов и оплёток. Различают кабельные провода:

• двухслойные – два слоя внутри: фольга + оплётка;
• трёхслойные – фольга + оплётка + фольга;
• четырёхслойные – оплётка + фольга + оплетка + фольга.

Конечно, чем больше количество слоёв, тем больше электромагнитная плотность, тем выше класс и качество кабельной проводки. Чтобы правильно выбрать телевизионный кабель, нужно увидеть, с каким его классом мы имеем дело. Достаточно «очистить» его слой за слоем, достигнув диэлектрика.

Тип и толщина сердечника

Тип внутренней жилы и её толщина напрямую связаны с ослаблением сигнала в кабеле. Кабели с низким затуханием поддерживают соответствующее качество сигнала по всей длине до приёмного устройства.

Сердечники коаксиалов могут быть изготовлены из меди или омеднённой стали. Медь обладает лучшими проводящими свойствами и снижает сопротивление электрическим зарядам. Поэтому она чаще используется в различных типах кабелей. В свою очередь, диаметр провода увеличивает активную проводящую поверхность и уменьшает сопротивление для этих зарядов.

Если сердечник мягкий, а после небольшого соскоба или надреза он не меняет цвет, вы можете быть уверены, что имеете дело с медным проводом. Однако, если центральный провод жёсткий, и после очищения верхнего слоя меди ясно проявляется серебристый цвет стали, то перед вами омеднённый провод.

ТВ кабель SAT 703. В чем отличия от RG 6?

Какой ТВ-кабель лучше? SAT 703 или RG 6? Читая такие названия, кажется, что понять вопрос может только бывалый специалист. Однако не стоит пугаться раньше времени. Эта статья поможет разобраться в отличиях кабеля RG 6 от SAT 703 и упростит дальнейший выбор в магазине.

Основное назначение обоих кабелей — передача сигнала от его источника, например, антенны до ресивера, то есть телевизора. Чем лучше будет соединение, читай — кабель, тем лучше будет изображение. SAT 703 и RG 6 — оптимальные варианты, по мнению специалистов.

Телевизионный кабель RG-6 обладает внутренней изоляцией, сделанной с помощью вспененного полиэтилена, оснащенной двойным экраном. Внутри находится стальной проводник с медным напылением. В качестве диэлектрика выступает вспененный полиэтилен. Внешнюю проводку делают из медной луженой проволоки и поливинилхлоридной оболочки. Особенность кабеля — способность функционирования в частотном диапазоне вплоть до 2 ГГц.

Телевизионный кабель SAT 703 очень похож на предыдущий аналог. Некоторые фирмы делают его также со стальным проводником в медном напылении, другие же используют исключительно медь. Первые делают некачественные кабели, а вторые — качественные. Кабель RG 6 медным полностью вообще не бывает. Оплетка также луженая медь с оболочкой. Однако есть особое преимущество: SAT 703 предпочтителен в случаях экстремальных условий прокладки кабеля. То есть монтировать такой кабель можно в любой среде, ведь он обладает очень низким коэффициентом изменения в результате воздействия вешних факторов.

Техническую сторону мы разобрали, теперь подробнее.

Если нужно поменять или провести ТВ-кабель в квартире для использования услуг кабельного телевидения, например, то коаксиального кабеля RG 6 будет вполне достаточно. Для подключения индивидуальных антенн, спутниковых тарелок, в случаях, когда телевышки находятся очень далеко, а также длина кабеля предполагается значительная, лучше взять SAT 703.

Если ваше предпочтение — второму варианту, то остерегайтесь подделки. Отправляясь в магазин, возьмите с собой магнит. Любой из тех, что висит на холодильнике, вполне подойдет. Если перед вами некачественный SAT 703, то его проводник будет стальным, а значит, будет магнититься. Если же он добротный и сделан на совесть, то магнититься не будет, ведь на медь магниты никак не реагируют.

www-legrand.ru

Спутниковое, кабельное, цифровое ТВ — какой кабель выбрать

Наверняка вас интересует:

• какой антенный кабель нужен для цифрового телевидения;
• какой телевизионный кабель лучше подойдет для кабельного тв;
• какой телевизионный провод лучше взять для спутниковой антенны.

Из практики знаем точно, что делить на столько видов телевидения и подбирать кабель под каждый — пустая трата времени и денег. Причина простая, частоты каналов, обычного эфирного, цифрового тв и кабельных каналов, не сильно отстоят друг от друга и умещаются в диапазоне от 49 до 800 МГц.

Этот промежуток качественно «закрывают» все виды кабелей марок SAT 50, SAT 703, RG 6, DG 113, РК 75. И если общая длина телепроводки до 20-30 метров, то затухание сигнала практически не ощущается. Даже RG 59 вполне справляется с работой в схеме «звезда» или при подключении одного телевизора.

Кабель SAT 50

Кабель SAT 703

Кабель RG 6

Кабель DG 113

А на вопрос: какой телевизионный провод лучше для цифрового или кабельного тв? — ответим так — любой из семейства кабелей Cavel даст 100 очков форы остальным маркам. Но, если нужно «вписаться» в бюджетный вариант, подойдёт и RG-6.

Антенный провод для спутникового телевидения

Частоты вещания каналов у спутников выше и измеряются в тысячах мегагерц. Кабель должен передавать их без значительных потерь, которые в высокочастотном диапазоне ощутимые и быстро растут с каждым метром. Плюс, идёт передача специмпульсов и тока питания для конвертерного гетеродина.

К тому же, спутниковые каналы более чувствительны к радиоэлектронным помехам, а значит, требуется эффективное экранирование кабеля. Устойчивость внешней оболочки тоже вещь важная. Спутниковая тарелка стоит снаружи, и часть провода окажется на улице. А там все прелести погоды и осадки примутся активно старить и разрушать оболочку

Поэтому, выбирайте качественный кабель с меньшим затуханием, прочной медной жилой, отличным экраном и надёжной оболочкой с углеродной защитой.

Преимущества коаксиальных кабелей

На первый взгляд все провода похожи и ничем друг от друга не отличаются. Это не так.

Фирменные изделия имеют ряд преимуществ перед дешевыми аналогами:

• качество исполнения; У бюджетных моделей легко выдергивается внутреннее наполнение кабеля, у фирменных же изделий практически невозможно оторвать даже маленький кусочек. Коаксиальный кабель для телевизора лучше выбирать среди фирменных изделий.
• универсальность монтажа; Коаксиальный кабель хорошего качества толще и прочнее дешевых аналогов. Его легко уложить под штукатурку или спрятать под плинтус. Для телевидения, кабельного и цифрового, телевизионный провод подходит, даже если надо сделать много поворотов.
• надежность контактов; Соединения с другими изделиями дают хороший контакт из-за высокого качества начинки провода и работают как отличный проводник сигнала. Качество спутникового телевидения радует, даже если «тарелка» находится далеко от телевизора.
• надежность защиты. У фирменных проводов чаще всего двойная защита, что препятствует сбоям от лектромагнитных помех. Производители таких проводов делают все, чтобы порадовать потребителей качеством сигнала.

Маркировка

Когда вы покупаете отечественный продукт, то с его обозначением как правило сложностей не возникает.

• РК – радиочастотный кабель;
• 75 – сопротивление проводника 75 Ом;
• 4,8 – диаметр;
• 34 – первая цифра показывает группу изоляции, категорию теплостойкости. Вторая цифра это порядковый номер разработки;
• ТУ – технические условия изготовления.

Но маркировка импортных кабелей может вас сбить с толку. Меж тем, вот определение западных стандартов:

• DELINK – фирма изготовитель;
• SAT-752 – название;
• Cu/Cu – материал центрального проводника и оплетки (Cuprum – медь);
• 1.13 – толщина центральной жилы;
• 0,12*64 – толщина и плотность оплетки;
• Cu-foil – полная медь;
• Coaxial cable – коаксиальный кабель;
• 75 OHM – сопротивление проводника 75 Ом;
• ISO 9001-2000 – сертификат соответствия.

Спутниковые каналы

Пользователей, у которых появилась параболическая антенна, интересует вопрос, как настроить спутниковые каналы? Сразу предупредим, что эти операции немного отличаются от описанных выше действий.

Итак, тарелка (так в народе называют спутниковую антенну) уже установлена и направлена в нужную сторону, осталось разобраться в том, как настроить телевизор. Вместе с тарелкой на балконе, в комнате появляется ресивер или тюнер, соединенный с нею кабелем. Ваша техника при этом переводится в режим обыкновенного монитора.

У тюнера имеется свой пульт, на котором надо нажать кнопку «Меню». Следуя за подсказками, которые подробно описаны в инструкции, настраиваются спутниковые каналы. Их множество, поэтому выбирайте только нужные, которые будете хоть иногда просматривать. Из практики использования спутникового телевидения следует, что предлагается множество каналов, но самые востребованные — это познавательные, о путешествиях и загадках планеты, спортивные. Поэтому при настройках не увлекайтесь обилием сохраненных каналов: как правило, все посмотреть вам просто не хватит свободного времени.

Как выбрать антенный кабель для телевизора

Какой лучше подобрать кабель для антенны телевизора. Ответ скрывается в деталях. В продаже имеются универсальные провода и отдельно для кабельного, спутникового или цифрового TV. Сердцевина, оплетка, параметры относительно диаметров, толщины и материалов являются основанием для разделения изделий на несколько видов.

Провода могут быть изготовлены в основе своей из меди и алюминия или из стали с покрытием, сплавов с их содержанием. Это самые распространенные металлы, которые характеризуются высокими показателями проводимости электрического тока и низкой способностью к тепловому расширению. Прежде, чем купить тот или иной провод, необходимо узнать об изделиях, предназначенных для передачи телевизионной информации немного больше, чем это было необходимо в советские времена.

Строение телевизионного кабеля

Устроены кабели, в общем-то, одинаково. Есть главная центральная жила или внутренний проводник. Жила спрятана в изолирующую оболочку, поверх которой проложены экран и оплётка. И завершает всё защитная оболочка.

Внутренний проводник передаёт сигнал во всех видах телевидения и питание для конвертера в спутниковом ТВ. Поэтому он сделан из меди или стали с омеднением. То есть сама жилка стальная, а поверх — тонкий слой меди, вроде как в ванночку с медным расплавом стальной проводок окунули. Чисто медный сердечник нужен только для спутника, для остальных отлично работает стальной с омеднением. Плюс, цена кабеля ниже, а качество на высоте.

Экран и оплётка исполняют роль защиты от различных помех. Чем качественнее они сделаны, тем лучше будет телесигнал. Экран изготавливается из алюминиевой фольги и / или алюминиевого лавсана (экран), оплетка — из алюминиевой, медной или лужёно-медной проволоки. Средний показатель защиты или коэффициент экранирования 60-80 дБ, высокий начинается от 90 дБ.

Внутренний пластиковый диэлектрик надёжно прячет центральную жилу, защищая её от повреждений. А также изолирует от контакта с экраном и оплёткой. Внешняя оболочка из поливинилхлорида (ПВХ) закрывает всю начинку кабеля, предохраняя от повреждений и воздействия извне. Например, от воды, пыли, перепадов температуры и прочих неприятностей. Ведь часто кабели прокладывают не только в помещениях, но и на улице.

Соединение

После покупки подходящего кабеля необходимо подключить его к телевизору. Этот этап не менее важен, чем выбор провода, так как даже самый дорогое и качественное изделие не будет передавать хороший сигнал, если подключение будет произведено неправильно. Установка штекера Покупать штекеры советуется из того же магазина, где и кабели. Попросите продавца помочь Вам выбрать подходящие комплектующие. Самым распространенным видом штекера является F-штекер. Он предназначен для передачи сигналов как аналогового так и цифрового телевидения.

Подключить штекер к антенному проводу очень просто:

Канцелярским ножом сделайте круговой надрез верхнего защитного слоя до экранной оболочки длиной в пару сантиметров;
После удаления внешней оболочки осторожно отгибайте назад экран или оплетку. Часть фольги загибайте повторно, чтобы с штекером контактировала не внутренняя, а внешняя ее часть;
Снимите изоляционную оболочку центрального провода;
Наденьте штекер на кабель и прокрутите его по часовой стрелке до упора;
Срежьте лишние куски жилы.

Установка штекера завершена.

Еще полезно посмотреть видео, как подсоединить телевизионный штекер к коаксеальному кабелю:

Иногда качество тв сигнала неожиданно снижается. В таких случаях необходимо выявить причины ухудшения сигнала и устранить их.

• При повреждениях кабеля для начала необходимо найти место разрыва. Далее разделите кабель на 2 части и с каждым из частей проведите ту же операцию, что и при надевании штекера. Купите специальные насадки, которые одеваются на кабель и соединяют поврежденные части.
• Аналогичным образом можно удлинить кабель. Рекомендуется использовать для удлинения кабель одинаковой марки и модели.
• Качество сигнала также может падать из-за резких поворотов телевизионного провода. Нельзя гнуть кабель резко на 90 градусов. Обязательно изгибайте кабель с определенным радиусом.

Обязательно посмотрите видео, как соединить телевизионный кабель:
