Отопление в частном доме с применением циркуляционных насосов

Критерии грамотного выбора оборудования

Все старания по монтажу сведутся к нулю, если неправильно подобрать оборудование. Чтобы не ошибиться, необходимо предварительно проанализировать все стороны конкретной отопительной системы и произвести необходимые расчеты.

Основные разновидности насосов

По конструкционным особенностям все приборы делятся на 2 категории: с мокрым и сухим ротором.

Насосы «мокрого» типа. Этот вариант подходит для частных домов. Агрегат компактный, почти бесшумный и имеет удобное для обслуживания и ремонта модульное строение.

Но, к сожалению, не отличается высокой производительностью – максимальный КПД современных моделей достигает 52-54%.

Циркуляционные устройства для отопительных сетей нельзя путать с аналогичными приборами для ГВС. Насос для отопления не нуждается в антикоррозийном корпусе из бронзы или нержавейки и в дополнительной защите от накипи – соответственно, и стоит дешевле

Насосы с сухим ротором производительны, неприхотливы к качеству теплоносителя, способны работать под большим напором и не требуют строго горизонтального расположения на трубе. Однако они более шумные, а их работа сопровождается вибрацией. Многие модели устанавливаются на фундамент или металлическую опорную раму.

Для монтажа консольных, моноблочных или «In-line» моделей необходимо отдельное помещение – котельная. Их целесообразно применять, когда необходим расход более 100 м³/ч, то есть для обслуживания групп коттеджей или многоквартирных домов.

Краткий обзор технических характеристик

При выборе насоса обязательно следует изучить технические характеристики и сопоставить их с требованиями системы отопления.

Важными являются такие показатели, как:

• напор, который покрывает потери гидравлики в контуре;
• производительность – объем воды или подача за определенный временной интервал;
• рабочая температура теплоносителя, max и min – у современных моделей в среднем +2 ºС… +110 ºС;
• мощность – с учетом гидравлических потерь механическая мощность преобладает над полезной.

Важны и конструкционные детали, например, входной/выходной диаметр патрубков. Для систем отопления средние параметры – 25 мм и 32 мм.

Количество электронасосов подбирают, ориентируясь на протяженность отопительной магистрали. Если общая длина контуров до 80 м, достаточно одного прибора, если больше – потребуются дополнительные устройства

Примером агрегата для оснащения отопительной сети жилья площадью 100 м² является насос Grundfos UPS с трубным соединением 32 мм, производительностью 62 л/с и весом 3,65 кг. Компактный и малошумный чугунный прибор не слышно и за тонкой перегородкой, а его мощности достаточно для транспортировки жидкости на 2 этаж.

Насосы со встроенной электроникой позволяют оперативно переводить оборудование в более удобный режим в зависимости от смены температуры или давления в сети. Автоматические устройства снабжены цифровыми дисплеями, которые предоставляют максимум информации по работе насоса: температуру, сопротивление, давление и т.д.

Дополнительная информация о расчете и выборе циркуляционного насоса для отопления представлена в статьях:

1. Как рассчитать насос для отопления: примеры расчетов и правила подбора оборудования
2. Подбор циркуляционного насоса: устройство, виды и правила выбора насоса для отопления
3. Циркуляционный насос для отопления: десятка лучших моделей и советы покупателям

Расчет циркуляционного насоса

Циркуляционный насос в отопительной системе дома должен решать главную задачу: обеспечивать достаточную для отдачи нормированного количества прокачку рабочего тела. То есть, прокачивать по трубам проходить такой объем теплоносителя, который при остывании в одном цикле передаст воздуху комнат энергию, указанную в СНиП (как минимум).

При расчете используются нормы для самого холодного времени года. А именно, при требованиях отдачи тепла на уровне 173-177 Вт/кв.м в условиях температуры воздуха на улице от -25 до -35 градусов. Данная норма действительна для одно- и двухэтажных строений. В домах большей высоты принимается отдача в 100 Вт/кв.м.

По данным показателям вычисляется, в первую очередь, мощность главного нагревателя, электрического, газового, жидко или твердотопливного котла. Основной параметр циркуляционного насоса, расход или производительность, быстро и удобно вычисляется на основании характеристик отопителя. Для этого достаточно поделить мощность котла в Ваттах на дельту температур, показатель остывания воды за один рабочий цикл. Это разница между подачей и обраткой. На практике ее принимают равной 20-25, так как на выходе котла теплоноситель имеет 80-95%, а после прохода через батареи от 60 до 70 градусов Цельсия.

Однако вычислить производительность насоса — только половина дела. Его характеристик должно быть достаточно для преодоления гидравлического сопротивления всей сети труб внутри дома. Оно приводится к параметру напора насоса в таком соотношении: 100 Па/м соответствует 0,01 м.

Для расчета гидравлического сопротивления трубной сети внутри дома игнорируют его этажность. Причина проста: длина труб подъема воды от котла практически всегда равна протяженности обратки. Для расчета гидравлического сопротивления обычно используют специальные формулы, учитывающие все особенности распределительной сети.

Пример расчета циркуляционного насоса

Есть и упрощенный вариант расчета. В расчете используются следующие допущения:

• один метр прямой трубы создает сопротивление от 100 до 150 Па на каждый метр, в зависимости от материала;
• использование фитингов увеличивает сопротивление сети на 30%;
• при использовании трехходовых смесителей нужно добавить еще 20% от прямого сопротивления к конечному результату.

Порядок расчета выглядит так: сначала измеряют общую протяженность труб. Умножая ее на нормированное сопротивление, получают базовый результат. Затем к нему добавляют потери. То есть, прибавляют проценты для фитингов, смесителей, поворотов. Если сеть построена по однотрубной схеме и в радиаторах используются терморегулирующие вентили, к итоговому результату добавляют 70% от базового значения сопротивления.

Существует мнение, что полученные в итоге расчетов целевые параметры циркуляционного насоса описывают технический максимум. А на практике можно взять устройство с заниженными показателями. Однако упрощенный расчет означает достаточно серьезный люфт в итоговых результатах. Множество факторов остаются неучтенными.

Кавитация

Кавитацией называют образование в толще движущейся жидкости пузырьков пара при снижении гидростатического давления и схлопывание этих пузырьков в толще где гидростатическое давление повышается.

В центробежных насосах кавитация образуется на входной кромке рабочего колеса, в месте с максимальной скоростью потока и минимальным гидростатическим давлением. Схлопывание пузырька пара происходит во время его полной конденсации, при этом в месте схлопывания возникает резкое увеличение давления до сотен атмосфер. Если в момент схлопывания пузырёк находился на поверхности рабочего колеса или лопатки, то удар приходится на эту поверхность, что вызывает эрозию метала. Поверхность метала подверженная кавитационной эрозии носит выщербленный характер.

Кавитация в насосе сопровождается резким шумом, треском, вибрацией и что особенно важно, падением напора, мощности, подачи и КПД. Материалов, имеющих абсолютную устойчивость против кавитационного разрушения не существует, поэтому работа насоса в кавитационном режиме не допускается. Минимальное давление на входе в центробежный насос называют кавитационным запасом NPSH и указывается производителями насосов в техническом описании

Минимальное давление на входе в центробежный насос называют кавитационным запасом NPSH и указывается производителями насосов в техническом описании.

Расчет параметров циркуляционного насоса

Добрый день вам, мой уважаемый читатель! Этот пост моего блога я решил посвятить расчету необходимых параметров циркуляционного насоса. Для тех, кто не в курсе, напомню, что он необходим для поддержания движения жидкости (теплоносителя) внутри системы отопления.

В подавляющем большинстве современных частных домов система отопления не может быть реализована без насоса из-за большой протяженности трубопроводов и их малых диаметров. А системы с естественной циркуляцией (гравитационные) стали экзотикой и применяются разве что для маленьких деревенских домов. Итак, перейдем непосредственно к делу и выясним, что нам нужно будет посчитать.

Расчет расхода циркуляционного насоса

Система отопления с циркуляционным насосом.

Расход — количество теплоносителя, перемещаемое циркуляционным  насосом за промежуток времени. Измеряется этот параметр в м³/час или в кг/час. Казалось бы, а зачем его знать и рассчитывать? Все дело в том, что теплоноситель имеет ограниченную теплоемкость и для передачи необходимого количества теплоты через отопительные приборы должен проходить определенный объем теплоносителя. Ниже приведена формула, показывающая данную связь:

L = Q/ρC(t1-t2);  где L — это расход, Q — необходимая тепловая мощность системы, ρ — плотность жидкости, а C — ее теплоемкость, t1-t2 — разность температур подающей и обратной трубы котла.

Если в качестве теплоносителя используется вода, то формула упрощается:

G = 0.86Q/(t1-t2); где G — это массовый расход воды, измеряемый в кг/час.

С расходом связан еще один параметр — диаметр резьбы на гайках. Для самых распространенных насосов с мокрым ротором есть два ее варианта: 1 дюйм (DN 25) и 1¼ дюйма (DN 32). Учтите этот момент при проектировании, чтобы избежать при монтаже ненужных переделок.

Гайки для циркуляционного насоса.

Расчет необходимого напора циркуляционного насоса

Напор — это высота, на которую циркуляционный насос теоретически сможет поднять жидкость (единица измерения метр водяного столба). По сути, паспортное значение напора -это предел, при котором насос перестает обеспечивать движение теплоносителя (расход становится равным нулю). Для упрощенного расчета необходимого напора циркуляционного насоса можно воспользоваться формулой:

H=k*Δpср; где k — количество этажей дома, Δpср — усредненное значение напора, приближенно равное 0,9 метра.

Для точного расчета вам понадобится ознакомиться с методикой расчета гидравлических потерь, которая изложена в другой статье.

Определение рабочей точки насоса.

На рисунке изображены две пересекающиеся характеристики, одна из которых показывает изменение напора циркуляционного насоса от его расхода (красная), а вторая показывает насколько быстро растет гидравлическое сопротивление системы отопления при увеличении расхода жидкости через нее. Выбрать насос нужно так, чтобы рассчитанные выше параметры соответствовали значениям в рабочей точке или были чуть больше. В случае значительного отклонения в большую или меньшую сторону вы получите или кавитационный шум, или плохую циркуляцию.

Подбор циркуляционного насоса для водяного теплого пола

Для работы водяного теплого пола тоже необходим циркуляционный насос, который устанавливается в группе автономной циркуляции (ее еще называют смесительным узлом). Его параметры выбираются так, чтобы в его рабочей точке обеспечивался напор, необходимый для преодоления гидравлического сопротивления контуров пола, смесительного клапана и всех остальных частей системы.

С расходом все то же самое — он должен обеспечивать передачу нужного количества тепловой энергии от пола. В большинстве случаев водяные теплые полы используют вместе с радиаторами или конвекторами, поэтому это количество не обязательно должно перекрывать тепловые потери помещения.

Предлагаю вам посмотреть на следующем видео, как на практике подбирается циркуляционный насос для теплых полов:

Циркуляционный насос греется – причины и устранение

Существует масс причин, из-за которых агрегат может нагреваться. Среди них нужно выделить:

• Неправильная установка – определить, что агрегат нагревается именно по этой причине достаточно просто – прибор будет греться уже в начале эксплуатации;
• Скопление твердых частиц в системе – с каждым месяцем внутри трубопровода откладываются частицы известняка и ржавчины, вследствие чего диаметр труб становится меньше. Из-за этого агрегат начинает работать в условиях повышенной нагрузки. Избавиться от этой проблемы поможет полная очистка труб системы отопления;
• Слишком малое количество смазки в подшипниках насоса – из-за этого подшипник стираются в разы быстрее, чем в обычных условиях. В таком случае прибор нужно снять и залить новую смазку;
• Особенности модели насоса – некоторые приборы изначально изготовлены таким образом, что могут нагреваться сильнее, чем их аналоги. Как правило, это больше касается промышленных агрегатов, но иногда встречаются и бытовые устройства;
• Низкое напряжение в сети – если этот показатель ниже заявленных 220 В, то мотор прибора начинает греться, что приводит к его поломке. Чтобы не допустить поломки, насос лучше на время отключить.

Не нужно спешить демонтировать циркуляционный насос и нести его в ремонт. Вполне возможно, причина нагревания кроется даже не в самом приборе. В первую очередь потребуется замерить напряжение сети. Если этот показатель в норме, то нужно промыть трубопровод каустической содой. Жидкость нужно оставить в трубах минимум на час, после чего слить ее. Если эта процедура не помогла, значит, потребуется обратиться за помощью к специалистам.

Плюсы и минусы применения насоса отопления

Еще пару десятков лет назад в частном секторе дома оснащались отоплением самотечного типа. В качестве источника тепла использовалась дровяная печь или газовый котел. Для габаритных циркуляционных приборов оставалась всего одна область применения – сети централизованного отопления.

Сегодня же производители оборудования для отопления предлагают менее габаритные агрегаты, обладающие следующими преимуществами:

1. Увеличилась скорость передвижения теплового носителя. Выработанное котлом тепло достаточно быстро поступает в радиаторы. За счет этого существенно ускорился процесс прогрева помещений.
2. Чем больше скорость движения, тем выше пропускная способность труб. Это означает, что идентичный объем тепла может быть доставлен в комнаты, магистралью с меньшим диаметром.
3. Схемы водяного отопления претерпели значительных изменений. Магистраль может быть проложена с самым незначительным уклоном. Также сложность и протяженность линии может быть какой угодно. Основное правило – рациональный выбор отопительного насоса исходя из требуемой мощности.
4. С помощью бытового циркуляционного прибора стала возможна организация теплых полов в доме, а также эффективной системы отопления закрытого типа.
5. Появилась возможность спрятать всю отопительную линию коммуникаций, проходящую через комнаты, что не всегда благополучно сочетается с дизайном помещения. Достаточно распространены варианты укладки труб за натяжными потолками, в стенах или под покрытием полов.

К недостаткам насосных систем относят обусловленность функционирования от подачи электричества и его расходование перекачивающим аппаратом в отопительный сезон.

Ведущей фирмой Grundfos, занимающейся разработкой оборудования для отопления были выпущены инновационные модели циркуляционных насосов Alpfa2, способных менять производительность, исходя из потребностей отопительной системы, что позволяет экономить на потреблении электричества

Поэтому если участок часто лишается электроснабжения, целесообразно будет установить устройство для обеспечения электроэнергией в бесперебойном режиме. Второй недостаток не является критичным и может быть устранен правильным подбором мощности и модели циркуляционного насоса.

Виды и характеристики

Циркуляционный насос — это устройство центробежного типа, рабочее колесо которого производит забор и выброс жидкости в заданном направлении. Как и все подобные устройства, он работает на всасывание и нагнетание с одинаковой эффективностью. Учитывая специфику использования, эти качества для него являются основными.

Существует две основные разновидности циркуляционных насосов:

С мокрым ротором

Рабочее колесо этих насосов устанавливается непосредственно на вал двигателя. Корпус насоса герметичен, а на валу ставят сальник, защищающий от протечек. Для бытовых систем такие конструкции считаются наиболее подходящими, так как не создают шума во время работы. Кроме того, насосы с мокрым ротором способны самостоятельно удалять воздушные пробки, а жидкость обеспечивает смазку и охлаждение электродвигателя;

С сухим ротором

Насос и двигатель представляют собой два отдельных узла, соединенных при помощи муфты или фланца. Такие конструкции предназначены для работы в крупных отопительных системах, так как могут перекачивать большие объемы жидкостей. Основным недостатком сухих насосов является высокий уровень шума во время работы, что недопустимо в домашних условиях.

Насосы: 1-С мокрым ротором 2-С сухим ротором

Основные технические характеристики циркуляционных насосов:

• Производительность. Это величина, показывающая количество теплоносителя, перекачиваемого насосом в единицу времени. Определяет способность установки обеспечить заданную скорость движения жидкости для имеющегося объема системы;
• Напор. Часто их путают, но это ошибочный подход. Напор показывает, на какую высоту способен данный насос поднять столб жидкости. Для отопительных систем домов в несколько этажей такой показатель очень важен, так как гидравлическое сопротивление в контурах высоко и его надо преодолеть;
• Мощность двигателя. Этот показатель важен потому, что недостаточная мощность не позволит насосу выполнять свои задачи, а избыточная заставит трубы сильно шуметь;
• Максимальная температура. Поскольку речь идет об отопительной системе, теплоноситель горячий. Если насос не способен работать в таких условиях, его заклинит, появятся протечки и другие проблемы. Необходимо учитывать, что при вращении детали устройства нагреваются, и дополнительный подъем температуры для них иногда становится чрезмерной нагрузкой.
• Присоединительные размеры. монтаж насоса несложен, но для него нужны соответствующие элементы. Их следует подбирать сразу после покупки насоса, чтобы не оказаться в сложном положении во время монтажа;
• Производитель. Этот фактор не настолько заметно влияет на работу системы, но продукция известных и надежных фирм значительно долговечнее и не создает таких проблем, как изделия малоизвестных компаний.

Рекомендуется при покупке внимательно изучить технические характеристики насоса и сравнить их с условиями работы в имеющемся контуре. Следует выбирать устройства, способные выдерживать температуру 110°.

Напор

Еще одним показателем, подлежащим расчету, является величина создаваемого насосом напора (Н, м), обеспечивающего нормативно установленную циркуляцию нагретой воды в системе. Для определения применяется следующая формула:

Н = (R • L + Z) / p • g,

Классификация насосов для теплого пола

где R – гидравлическое сопротивление, указываемое в технической документации водяного контура, прямого участка трубы (зависит от величины сечения и материала), Па/м;

L – длина укладываемого трубопровода, м;

Z – сопротивление разнообразных факторов, создающих помехи воде при движении (изгибы, повороты, фитинги, запорная арматура и пр.), Па;

р – плотность воды при нужной для расчета температуре, кг/м3;

g – ускорение свободного падения, ≈ 9,8 м/сек2.

Для загородных домов, используя графические характеристики, которые можно найти в справочной литературе, обычно выбираются модели насосов, имеющих средний показатель напора до 6 м (0,6 атм.).

Дополнительные характеристики и возможности

Чтобы выбрать подходящий циркуляционный насос для отопления, надо еще продумать некоторые детали

Стоит обратить внимание на такие характеристики:

• Корпус. Может быть из чугуна, пластика. Чугунные модели более тяжелые и дорогие. Пластиковые имеют более низкую цену. Срок эксплуатации почти не отличается.
• Рабочее давление в системе. Для частных домов этот параметр не так критичен, так как рабочее давление редко бывает выше 4 Атм, а вот для многоэтажек надо смотреть обязательно.
• Температура перекачиваемой жидкости. Если котел стоит твердотопливный, желательно чтобы этот параметр был не менее +110°C. Для других котлов отопления с электронным управлением может быть и ниже, так как там режим работы задаете вы сами.
• Требовательность к качеству теплоносителя. Например, те же циркуляционные насосы Грюндфос долго и без проблем работают с чистым теплоносителем, и быстро ломаются при наличии абразивных частиц и других загрязнений. Так что ставить их в систему централизованного отопления не стоит.
• Наличие нескольких скоростей вращения крыльчатки. Полезная функция для разных режимов работы. Переключается скорость вручную, расположенным на корпусе переключателем. У лидеров — Grundfos и Willo — есть модели с электронным управлением скоростью. Они позволяют плавно изменять скорость, подстраивая работу под систему и погодные условия.

В системах отопления, которые должны работать и на естественной и на принудительной циркуляции, для установки циркуляционного насоса ставят байпас

• Диаметр присоединения. Он должен совпадать с сечением трубы в месте установки. Есть, конечно, переходники, но ставит дополнительные элементы без крайней необходимости не следует.
• Уровень шумов. Хотя практически все циркуляционные насосы особо не  шумят, чем меньше уровень шумов, тем лучше. Особенно если ставить его планируете в жилых помещениях.
• Длина электрического кабеля для подключения к сети. Совсем неочевидный параметр, но слишком короткий шнур может стать проблемой.
• Способ установки. Может быть вертикальный, может — горизонтальный, может — универсальный.

Вот, пожалуй, и все параметры, которые приходится учитывать. Но вечная проблема выбора производителя — вот с чем придется столкнуться.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Кавитация в отопительной системе и в системе водоснабжения

Кавитация – это такой процесс, во время которого в отопительной установке благодаря уменьшению давления образуются молекулы пара. Такой процесс имеет место в том случае, если в трубах снизится или повысится скорость потока жидкости.

Если отопительная система характеризуется слишком низкими или слишком высокими температурами, то такое явление может сказаться отрицательным образом. Пар, который образуется, собирается в пузырьки, и если они лопаются, то, тем самым, наносят повреждение материалу, из которого изготовлены трубы или другие компоненты системы отопления.

Если у вас не получается самостоятельным образом произвести такие операции, как как рассчитать насос для отопления, или вы сомневаетесь в их правильности, то лучше доверить это дело профессионалу в данной области. Специалист не только поможет с выбором помпы или произведением расчетов, но также займется непосредственно и установкой насоса.

Особенности установки насоса в системе с естественной циркуляцией теплоносителя

Для того чтобы обеспечить работоспособность отопления при отключении электричества, необходимо создать минимальное гидравлическое сопротивление на всех участках контура.

Нормальному движению теплового агента препятствуют любые повороты и перепады высот магистрали, сопротивление запорного оборудования и уменьшение сечения трубопровода.

Поэтому при монтаже циркуляционного насоса соблюдают следующие требования:

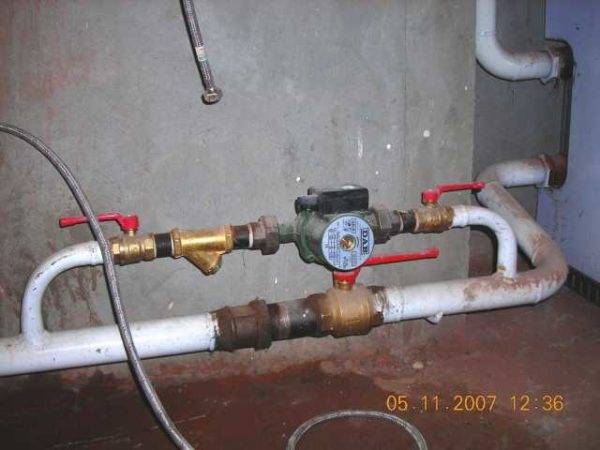

• врезку выполняют без размыкания основного контура, в параллель ему. Необходимый диаметр трубопровода должен быть не менее 32 мм, а сечение труб для подключения насоса – на четверть меньше;
• перед помпой и после неё устанавливают запорную арматуру, чтобы при неисправности оборудования можно было его демонтировать без необходимости сброса теплоносителя;
• на участке между врезками насоса монтируют шаровой кран, который перекрывают во время принудительной подачи теплоносителя. В противном случае он будет циркулировать по малому кругу, между местами врезки помпы.

Автоматизировать процесс переключения при отсутствии электричества поможет обратный клапан, установленный вместо шарового вентиля.

Так называемый байпас будет закрыт до тех пор, пока насос не выключится и давление перед клапаном не превысит усилие рабочей пружины.

Недостатком пружинных обратных клапанов является дополнительное сопротивление потоку жидкости, поэтому лучшим решением будет монтаж устройства шарикового типа.

Расчет параметров циркуляционного насоса

Добрый день вам, мой уважаемый читатель! Этот пост моего блога я решил посвятить расчету необходимых параметров циркуляционного насоса. Для тех, кто не в курсе, напомню, что он необходим для поддержания движения жидкости (теплоносителя) внутри системы отопления.

В подавляющем большинстве современных частных домов система отопления не может быть реализована без насоса из-за большой протяженности трубопроводов и их малых диаметров. А системы с естественной циркуляцией (гравитационные) стали экзотикой и применяются разве что для маленьких деревенских домов. Итак, перейдем непосредственно к делу и выясним, что нам нужно будет посчитать.

Расчет расхода циркуляционного насоса

Система отопления с циркуляционным насосом.

Расход — количество теплоносителя, перемещаемое циркуляционным  насосом за промежуток времени. Измеряется этот параметр в м³/час или в кг/час. Казалось бы, а зачем его знать и рассчитывать? Все дело в том, что теплоноситель имеет ограниченную теплоемкость и для передачи необходимого количества теплоты через отопительные приборы должен проходить определенный объем теплоносителя. Ниже приведена формула, показывающая данную связь:

L = Q/ρC(t1-t2);  где L — это расход, Q — необходимая тепловая мощность системы, ρ — плотность жидкости, а C — ее теплоемкость, t1-t2 — разность температур подающей и обратной трубы котла.

Если в качестве теплоносителя используется вода, то формула упрощается:

G = 0.86Q/(t1-t2); где G — это массовый расход воды, измеряемый в кг/час.

С расходом связан еще один параметр — диаметр резьбы на гайках. Для самых распространенных насосов с мокрым ротором есть два ее варианта: 1 дюйм (DN 25) и 1¼ дюйма (DN 32). Учтите этот момент при проектировании, чтобы избежать при монтаже ненужных переделок.

Гайки для циркуляционного насоса.

Расчет необходимого напора циркуляционного насоса

Напор — это высота, на которую циркуляционный насос теоретически сможет поднять жидкость (единица измерения метр водяного столба). По сути, паспортное значение напора -это предел, при котором насос перестает обеспечивать движение теплоносителя (расход становится равным нулю). Для упрощенного расчета необходимого напора циркуляционного насоса можно воспользоваться формулой:

H=k*Δpср; где k — количество этажей дома, Δpср — усредненное значение напора, приближенно равное 0,9 метра.

Для точного расчета вам понадобится ознакомиться с методикой расчета гидравлических потерь, которая изложена в другой статье.

Определение рабочей точки насоса.

На рисунке изображены две пересекающиеся характеристики, одна из которых показывает изменение напора циркуляционного насоса от его расхода (красная), а вторая показывает насколько быстро растет гидравлическое сопротивление системы отопления при увеличении расхода жидкости через нее. Выбрать насос нужно так, чтобы рассчитанные выше параметры соответствовали значениям в рабочей точке или были чуть больше. В случае значительного отклонения в большую или меньшую сторону вы получите или кавитационный шум, или плохую циркуляцию.

Подбор циркуляционного насоса для водяного теплого пола

Для работы водяного теплого пола тоже необходим циркуляционный насос, который устанавливается в группе автономной циркуляции (ее еще называют смесительным узлом). Его параметры выбираются так, чтобы в его рабочей точке обеспечивался напор, необходимый для преодоления гидравлического сопротивления контуров пола, смесительного клапана и всех остальных частей системы.

С расходом все то же самое — он должен обеспечивать передачу нужного количества тепловой энергии от пола. В большинстве случаев водяные теплые полы используют вместе с радиаторами или конвекторами, поэтому это количество не обязательно должно перекрывать тепловые потери помещения.

Предлагаю вам посмотреть на следующем видео, как на практике подбирается циркуляционный насос для теплых полов:

О производителе

Оборудование для отопления жилых, общественных и производственных зданий и сооружений под брендом Бакси выпускает компания DR Thermea. Она является лидером в сфере производства и сбыта многих видов оборудования для систем снабжения горячей водой и теплом. Продукция этой компании поставляется более чем в 70 стран мира, среди которых США и Китай, Франция и Германия, Бельгия и Испания.

На рынке России компания работает уже на протяжении 5 лет и успела завоевать лидирующие позиции. Успех продвигаемых брендов объясняется отношением руководства компании к своим клиентам и работникам. Потребителям предлагается оборудование, изготовленное с учетом последних достижений техники и науки. При этом клиент может приобрести не только единицу оборудования, но даже полный комплекс системы отопления и/или горячего водоснабжения.

Компания имеет мощную научно-исследовательскую базу и стремится к максимально качественному производству оборудования с минимальным влиянием на окружающую природу. Поэтому среди ее продукции можно встретить мини-электростанции, работающие на разных видах энергии.

В свете ухудшающегося положения с экологией и всеобщим потеплением климата, вызванного парниковым эффектом (в чем подозревают излишки теплого воздуха, выбрасываемого котельными), компания начала производство солнечных коллекторов и тепловых насосов, а также новейшего оборудования в сфере отопления будущего — когерационных устройств.
