Компрессор для аэрографа

Обвязка для аэрографа

Элементы обвязки не обязательны, если аэрографом планируется работать недолго, и нет жестких требований к параметрике входного потока воздуха. Однако они дают возможность с высокой пользой решить ряд специфических задач.

Четко нормировать выходное давление в магистрали, вне зависимости от характеристик компрессора.
Обеспечить оптимальный режим работы нагнетателя, с промежутками отключения для охлаждения.
В целом — гарантировать долговременную работу аэрографа в стабильном режиме.

Устройства можно приобрести в виде готовых промышленных решений. Но по описанию функционала становится понятно, что сделать некоторые из них самостоятельно — не представляет сложности.

Ресивер

Компрессор с ресивером может работать практически непрерывно. Это достигается путем достаточно долгосрочного включения, эксплуатации без перегрузок с длительными периодами охлаждения. Ресивер представляет собой емкость для накопления запаса газа под давлением, своеобразный демпфер для сглаживания.

Рекомендуется покупать готовое инженерное решение. Компрессор с ресивером — это полностью согласованный по характеристикам комплекс устройств. Если же приобрести такой прибор невозможно, его можно создать из отдельных узлов.

Важно! Ресивер для аэрографа должен выдерживать давление, значительно (желательно — в разы) превышающее максимальный показатель компрессора. Схема построения магистрали выглядит следующим образом:

Схема построения магистрали выглядит следующим образом:

• компрессор;
  ресивер, подключенный к его выходному патрубку;
  реле давления, задача которого — останавливать и начинать работу нагнетателя по достижении установленного показателя;
  выходной тракт, шланг подачи воздуха от ресивера к аэрографу.

Принцип работы такого комплекса достаточно прост. Компрессор включается и работает в номинальном режиме. Воздух закачивается в ресивер. Когда давление в нем достигнет настроенного максимального значения — реле останавливает работу компрессора. Благодаря достаточно большой емкости ресивера воздух подается в аэрограф достаточно долго.

Когда падение давления достигнет настроенного в реле показателя, происходит включение компрессора. Система с ресивером имеет неоспоримое преимущество: вне зависимости от мощности и производительности нагнетателя, можно получить на аэрографе поток воздуха с давлением, меняющимся в достаточно узком диапазоне.

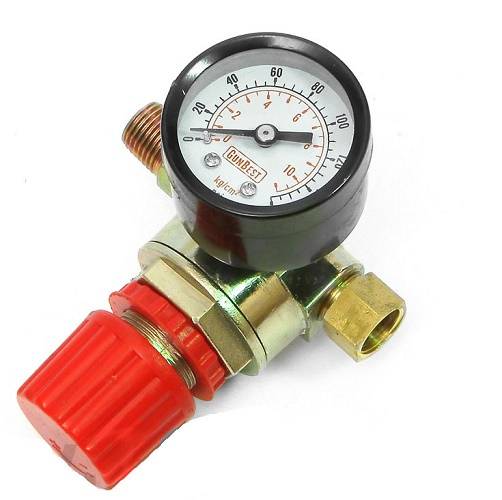

Редуктор

Задача редуктора — ограничивать максимум давления. Этот узел может быть полезным дополнением, устанавливаемый на выходе ресивера. В этом случае можно достигать крайне эффективной работы в системе.

Компрессор-ресивер работают в паре, создавая давление, превышающее потребности аэрографа.
Редуктор формирует оптимальную параметрику выходного потока.
При значительной производительности компрессора и емкости ресивера запас воздуха большого давления позволяет работать аэрографом в оптимальном режиме весьма долго, без включения нагнетателя.

Таким образом, редуктор не только помогает стабилизировать показатели потока на входе аэрографа, но и увеличивает паузы между включением компрессора. Кроме этого, легко работать разным инструментом. Например, выполнять тонкие операции, установив выходное давление в 1-2 бара, окрашивать большие поверхности, увеличив значение на редукторе.

Сепаратор (влагоуловитель)

Крайне необходимый элемент обвязки у тех, кто постоянно сталкивается с конденсатом. Капельки воды, поступающие с потоком воздуха — очень негативный фактор. Они вызывают не только изменение характеристик красочной смеси, но и появление брызг и других нежелательных явлений. Это может испортить всю работу. Поэтому тем, кто работает в помещениях повышенной влажности, пренебрегать сепаратором не рекомендуется.

Защита и автоматика

Другие характеристики компрессора не играют решающей роли, однако достаточно важны. Система защиты в виде теплового реле не допустит выхода нагнетателя из строя. Крайне полезны функции автоматического отключения компрессора при достижении настроенного давления. В сочетании с ресивером, редуктором модель такого класса позволит создать очень удобную и эффективную нагнетательную станцию.

Компрессор своими руками

Сделать в домашних условиях компрессор можно, используя запчасти от старого не работающего холодильника. Если сам он сломался, а агрегат в рабочем состоянии, он подходит. В идеале брать холодильник зарубежного производства – он более экономичный и бесшумный, чем отечественные экземпляры. Приложив немного усилий и обойдясь без сварки, у вас получится добротный компрессор:

1. Подготовка деталей. Извлеките компрессор из холодильника, непременно сохраните его родные трубки, не отпиливайте их, чтобы стружка не попала в агрегат. Открутите реле, если оно рабочее, нет – купите новое.

Также пригодится и аварийный клапан с реле давления до 2,8 бар. Клапан поможет при аварийном отключении системы. Настроить реле можно будет потом поворотом ручки.

2. Сборка. Штуцерами и различными переходниками скрепите составные часты конструкции воедино. Перед установкой мотора с ресивером смонтируйте клапан обратного давления. Закрепите стыки хомутами, замажьте герметиком, поставьте фильтры для масла. Перед окончанием сборки поменяйте старое масло в компрессоре.

На фанерную основу приделайте емкость, используемую в качестве ресивера, установите компрессор, маслоотводитель и реле для запуска. У вас должно получиться два фильтра – на выходной трубе и на соединении ресивера с компрессором. Реле подключите строго согласно инструкции. Не забудьте подключить шланг. Все, ваш домашний компрессор готов к использованию.

Такой компрессор прекрасно подойдет для аэрографии, однако с эстетической точки зрения данный вариант значительно проигрывает магазинным аналогам.

Сжатый воздух – верный помощник для покраски, для накачки шин и в быту

Воздушному компрессору в гараже всегда найдется применение: от банального сдувания пыли с обрабатываемых абразивом поверхностей до создания избыточного давления в пневмоинструментах. Немалая часть рабочего ресурса компрессора приходится на выполнение работ по покраске автомобиля. И это накладывает определенные требования к создаваемому потоку воздуха.

Он должен поступать строго равномерно и не иметь никаких примесей в виде капель воды, масла или твердых взвешенных частиц. Такие дефекты, как зернистость, шагрень и каверны на свеженанесенном лакокрасочном покрытии бывают как раз из-за попадания в струю инородных частиц. Потеки краски и матовые пятна на эмали возникают при неравномерном поступлении смеси.

Фирменные воздушные электрические мини компрессоры от производителя обладают всеми функциями для идеальной работы аэрографа, но их цена очень велика. Сэкономить и создать функциональную модель, не уступающую профессиональным, можно собственными силами, изучив теоретические сведения и просмотрев видеоматериал “компрессор своими руками” в качестве пособия.

Принцип работы всех моделей как самодельных, так и профессиональных достаточно прост и заключается в следующем. Аппарат подключается к электрической сети 220в, в устройстве для хранения сжатого воздуха, называемого “ресивером”, создается избыточное давление. Нагнетать воздух можно как вручную, так и механизированными способами.

Далее, сжатый воздух через выходной штуцер подается равномерным потоком к исполнительным устройствам. Как видите, ничего сложного нет, и создать работоспособную модель можно за несколько минут.

Особенности поршневых компрессоров

Наиболее популярный вид оборудования. С его помощью выполняются иллюстрации и репродукции произведения живописи.

Подразделяется на две категории:

1. Масляные – устройства с наличием масляной пленки, которая защищает установку от коррозии. Считаются самыми надёжными из-за высокой производительности, и могут работать без перерыва. К одному аппарату можно подключать несколько пневматических инструментов, и оборудование не станет перегреваться. Эта способность пригодится тем, кто применяет в работе разные цвета и не хочет постоянно менять емкость для краски с целью замены на новую. Необходимо только залить нужные цвета в несколько пневматических инструментов, и наносить их по очерёдности. Из минусов выделяется необходимость периодической замены масла и большая вероятность попадания его в краску.

   Поршневые компрессоры-наиболее популярны

2. Безмасляные – приборы, работающие без смазки. Коэффициент силы трения в таком агрегате низкий за счет использования специальных материалов. В отличие от первой категории, замена масла в данных установках не требуется, и весят они немного. Но период рабочего времени маленький, и они быстро перегреваются, поэтому требуется периодически их менять.

Основные характеристики компрессоров

Рассматриваемое оборудование обладает достаточно большим количеством особенностей, которые должны учитываться. Наиболее важными можно назвать:

1. Производительность воздуха. Как и многое подобное оборудование, рассматриваемое характеризуется пропускной способностью и производительностью. Измеряется подобный показатель в литрах, которые могут генерироваться в течение одной минуты.
2. Следующим наиболее важным показателем можно назвать давление, которое может оборудование создать в системе. Измеряется показатель в барах.
3. Мощность установленного электрического двигателя также имеет значение. Больше всего распространены именно подобные варианты исполнения, дизельные и бензиновые установки также характеризуются этим показателем.

Масло в компрессоре позволяет существенно повысить длительность его применения и другие свойства. Стоит учитывать, что подобное вещество не должно поступать в магистраль, так как оно может снизить качество полученной поверхности.

Популярные производители

В автомагазине обычно разбегаются глаза от количества производителей и фирм. Разноцветная масса сбивает с толку, люди перестают оценивать компрессор только по его техническим характеристикам. Известный производитель гарантирует надежность, его качественная продукция уже заслужила доверия покупателей. Маленькие фирмы, только-только появившиеся, не могут этим похвастать.

Предлагаем ознакомиться: Клей эдп свойства инструкция и сферы применения

Китайские компрессоры заняли почетное место на рынке продаж. Это фирмы Fengda и Jas, их продукцию отличает идеальный уровень производительности и доступная цена. Стоимость колеблется от 3000 до 8000 рублей. Небольшое устройство идет в комплекте с подставкой под аэрограф, запасным манометром и ручкой для переноски.

Jas 1203

Бесшумный компрессор для аэрографа. Основные характеристики:

• мощность – 150 Вт;
• производительность – 23 л/мин;
• уровень шума – 42 Дб;
• вес – 5,2 кг;
• цена на 2014 г. – 4500 рублей.

Плюсы:

• встроенный ресивер и фильтр;
• манометр;
• реле давления или система автоотключения;
• малый вес и габариты;
• удобная ручка;
• демократичная цена.

Японский безмасляный компрессор средней стоимости.

Технические характеристики:

• показатель максимального давления 4,8 бар;
• уровень производительности 34 литра воздуха в минуту;
• мощность: 1/6 л.с.;
• уровень шума: 55 Дб;
• ресивер 2 л;
• вес: 11,9 кг;
• габариты: 33*23*18 см.

Основные преимущества:

• работа с 2 аэрографами параллельно;
• нулевая пульсация воздуха;
• позволяет работать с большим давлением;
• в комплекте два регулятора давления с манометром;
• очищенный воздух (установлено два фильтра);
• 2 встроенных держателя для аэрографов;
• качественный металлический кожух.

Целесообразность покупки готового изделия

Схема действия мембранного компрессора.

Есть большое количество различных вариантов для самостоятельной сборки аэрографов внутреннего и внешнего смешения, однако сделать качественное приспособление в бытовых условиях очень сложно. Самый простой вариант — купить готовое изделие.

Прежде всего можно приобрести бюджетную конструкцию китайского изготовления. Расходы на подобную покупку составят примерно 800-1200 руб. Изделие стоит недорого, однако качество распыления практически не отличается от дорогостоящих моделей.

Для получения желаемых результатов в окрашивании важно знать, как подобрать правильный аэрограф. Выбор данного элемента нужно делать исходя из модели красящего элемента и цели, для которой он будет использоваться

Если инструмент необходим для окрашивания игрушечной техники, то подойдет обыкновенный компрессор от автомобиля. Если планируется покрасить автомобильный кузов или стенки, то обойтись без устройства высокого давления не получится.

Стоит знать, что если соорудить качественное устройство самостоятельно очень сложно, то сделать самодельный компрессор для аэрографа, который ничем не будет уступать заводским изделиям, сможет практически каждый желающий. Подобные конструкции часто собираются любителями в гаражных помещениях.

Производители оборудования

В магазинах России есть большое количество агрегатов, предназначенных для моделирования и аэрографии, произведенных в Китае. Самыми популярными среди них признаны компрессоры фирм Fengda и Jas, поскольку они обладают не только хорошей производительностью, но и обходятся сравнительно недорого для покупателя (цена на них колеблется в зависимости от входящего в комплект дополнительного оборудования от 4000 до 7000 рублей). Оборудование этих фирм обладает мини-габаритами, отличается высокой надежностью и может иметь в комплекте:

• подставку под аэрограф;
• ручку для переноски;
• дополнительный манометр.

Также хорошей репутацией у художников пользуются тайваньские компрессоры Sparmax (модели AC-100 и AC-500). Они ни в чем не уступают китайским моделям и могут использоваться для рисования на стенах, машинах, применяться в косметологии и боди-арте. Эти компрессоры имеют больший по объему ресивер, чем у аналогичных китайских моделей, и позволяют подключать сразу два аэрографа. Стоимость тайваньского оборудования для аэрографии в два раза выше, чем у китайских аналогов.

Самыми надежными, удобными и производительными среди профессионалов считаются японские модели Iwata (IS-875-HT и Maxx Jet IS-1000). Правильнее это оборудование характеризовать как переносные рабочие мини-станции, которые имеют отсеки для хранения красок и других инструментов и позволяют подключить к компрессору несколько аэрографов. В сложенном состоянии модели Iwata легко перевозить и переносить, так как они удобно складываются и превращаются в кейс, снабженный колесиками.

Пусконаладочные работы

Для начала перекрывают выпускной кран и производят наполнение ресивера воздухом. Давление в нем подбирается, исходя из первоначальных характеристик устройства, которым раньше являлась емкость. Именно это значение задается в качестве максимально допустимого.

Клапан избыточного давления обычно устанавливается на номинал в 1,2 раза больше верхнего предела. При этом желательно его проверить, отключив контакты манометра или выставив максимальный уровень выше.

С системой под давлением осуществляют проверку всех узлов на предмет утечки воздуха. Ее легко найти по характерному свистящему звуку. Также подобный дефект можно выявить при помощи мыльной воды.

В качестве нижнего предела на манометре выставляют значение, равное минимальному давлению, необходимому для работы конкретного инструмента или устройства. После чего засекают время, за которое при постоянной эксплуатации опустеет ресивер. Эти данные помогут правильно спланировать весь рабочий процесс.

Также очень важно проверить работу электрической схемы. Компрессор должен включаться, когда давление в ресивере достигнет заданного минимума, а при наполнении до максимума он обязан выключиться. Если этого не происходит, то стоит еще раз проверить всю электрическую цепь

Если этого не происходит, то стоит еще раз проверить всю электрическую цепь.

Если самодельный компрессор не смонтировать в корпус или на станину, то его будет очень трудно перевозить. При этом могут повредиться места соединений

Однако при фиксации на общую раму очень важно решить проблему вибрации. Приобретая манометр, стоит сразу найти на нем печать или бирку, которая бы указывала срок его последней проверки

Если ее нет, то подобный прибор приобретать не стоит

Даже новые изделия имеют подобную маркировку. Порой намного проще приобрести уже готовый узел, чем создавать его самостоятельно. Однако некоторых вещей просто не бывает в продаже. Они либо очень редкие, либо же имеют другие характеристики, которые не отвечают запросам конструкции. На самом ресивере стоит сделать небольшой кран, чтобы можно было стравливать воздух. Это позволит перевозить агрегат без остаточного давления в системе. Также такой кран даст возможность сливать жидкость, которая будет скапливаться в системе, невзирая на наличие большого количества фильтров и других мер по отделению влаги от воздуха. Некоторые мастера, чтобы не делать лишних отверстий в емкости, предпочитают создавать один разветвленный выход, устанавливая на него все необходимые узлы. Это довольно практичное решение, но по правилам безопасности клапан избыточного давления обязательно должен располагаться на самом ресивере. Если при работе с устройством необходимо получить всасывающий эффект, то дополнительно нужно изготовить специальное приспособление из двух тонких труб, сваренных между собой под углом в 45 градусов. Подавая воздух со стороны острого угла, можно получить необходимое воздействие с приваренного конца. Прежде чем приступать к работе, стоит изучить рынок готовой продукции данного типа и оценить свои предполагаемые затраты. Возможно, будет намного дешевле и проще приобрести изделие в магазине, чем создавать его самостоятельно.

Популярные статьи Миниполировка или как избавиться от царапин

Станция на базе компрессора от холодильника

Часто рассматриваемая установка создается именно из холодильника. Установленный компрессор в этом бытовом приборе идеально подходит для создания самодельного аэрографа. Пошаговая инструкция выглядит следующим образом:

1. Медные трубки очищаются от налета и ржавчины. В качестве гибких трубок используются элементы от капельниц.
2. В крышке банки делается отверстие, куда вставляется стержень от обычной ручки. Фиксация этого элемента проводится при помощи клея.
3. Свободный край ручки соединяется с трубкой капельницы и с установленным компрессором от холодильника.
4. Последовательность соединений выглядит следующим образом: насос, манометр, ресивер и компрессор. Все стыки зажимаются хомутами и другими элементами.

Типы компрессоров

Все модели имеют свои преимущества и недостатки. Определимся с тем, какой компрессор нужен. Как выбрать подходящий?

Мембранные

Низкая стоимость — главное преимущество мембранного насоса. Компактность устройства позволяет использовать его в домашних условиях. Подключается только один аэрограф, а давление воздуха не превышает 5 А. Поток воздуха постоянно колеблется, что непременно скажется на результате работы. Минусом владельцы отмечают низкую производительность, недолгий срок использования и сильный шум.

Поршневые

Большая мощность позволяет работать нескольким людям одновременно. Давление возникает из-за движения поршней в цилиндре. Высокий уровень шума — главный недостаток.

Поршневые компрессоры делятся на масляные и безмасляные варианты. Преимущество последних в том, что выдаваемый воздух не содержит масляных паров, и они не требуют дополнительного ухода. Но безмасляные быстро перегреваются. Плюс масляного в мощности и долговечности: масло в компрессоре защищает металл от коррозии.

Плюсы и минусы самодельного прибора

Как и любое техническое изделие, самодельный компрессор для аэрографа обладает рядом как положительных, так и не очень приятных сторон. Если смотреть глобально, то главное преимущество «ручного» компрессора – эстетическое. Работать с машиной личной сборки всегда приятно. Ощущение, что этот компрессор сделали именно вы, очень настраивает на работу.

Кроме того, в большинстве случаев (когда за основу взят холодильный компрессор, огнетушитель или электронасос автомобиля) отмечается низкий уровень шума при работе, тогда как купленный может весьма громко шуметь.

Схема простого самодельного компрессора

Что касается цены, дешевизна самодельного компрессора – весьма натянутый миф. Все зависит от выбранных компонентов, поэтому цена такого изделия очень часто немногим дешевле, чем покупка заводского.

VESKO-TRANS.RU

Как вы можете с помощью автоматический компрессор аэрографа

Аэрограф. это современный способ рисования изображений на разных поверхностях. Суть его заключается в нанесении окрасочных эмульсий или порошков с помощью специального устройства. аэрографа. Сжатый воздух отталкивает краску от устройства, обеспечивая четкое и быстрое нанесение. Преимуществами этого метода являются равномерное покрытие как плоских, так и неровных текстур, легкое смешивание пигментов для получения большого количества подходящих цветов.

Аэрография в основном используется при покраске автомобилей. Также используется для отделки стен, покраски кузова, текстиля, ноутбуков, сувениров, других предметов и оборудования. Часто метод является хорошим выбором для ремонта. Независимо от объекта, эта установка дорогая. Стоимость профессиональных мастеров учитывает не только факт технического обслуживания, но и стоимость оборудования. Окончательный расчет за покраску, например, капота машины. от 150 до 400 баксов.

Если вы найдете художественные способности, вы можете рисовать.

Аэрограф. это устройство, принцип действия которого основан на распылении краски потоком воздуха. Это началось с помощью

еще в 19 веке, когда ремесленники только начали использовать аэрограф для создания красочных картин. В настоящее время этот широко распространенный слух представляет собой пневматический инструмент, используемый в творчестве, строительстве или дизайне, для окраски и окраски поверхностей различных размеров.

Хорошая аэрография автомобиля

Мы собираем аэрограф несмотря на

Конструкция этого устройства довольно обычная, поэтому собрать аэрограф в изделии для рукоделия для человека, который имеет некоторое представление о его принципе действия, совсем не проблема. Для организации сборки, например домашней аэрографии на улице, полезны следующие предметы:

шариковый корпус и вал; небольшой контейнер, плотно закрытый крышкой; трубка из больничной капельницы; воздушный насос.

Головка стержня удаляется, а само ядро ​​вымывается до конца.

Функция компрессора заключается в сжатии воздуха и нанесении его на краскопульт под определенным давлением для распыления краски в потоке воздуха

Для аэрографа при выполнении работ на автомобиле важно сбалансировать такие характеристики, как низкий уровень шума и достаточную производительность, компактность и доступность органов управления

Компрессор для аэрографа более привлекателен, чем один из двух основных типов конструкции:

Поршень

Конструкция поршневых компрессоров предусматривает принцип повышения давления путем регулировки объема газа в резервуаре при возвратно-поступательных возвратно-поступательных движениях поршня в прямолинейном положении. По сравнению с поршневыми модификациями компрессоры с относительно низкой мощностью (по сравнению с промышленными агрегатами) более пригодны для работы аэрографа. Как правило, это угловые компрессоры с ресивером, что обеспечивает бесперебойную работу измеряемого потока.

Фрейд с. 18

Основные полупрофессиональные воздухонагнетатели для аэрографии

Применяемые в автомастерских объемные компрессоры низкого давления (согласно классификации, выдающие от 1,5 до 12 атмосфер) в основном встречаются двух типов – поршневые и винтовые. И не все они идут с ресивером в комплекте.

Случается так, что производители компрессоров выпускают продукцию без ресиверов, которая по своим характеристикам может и подойдет для использования пневмозубила или отрезной машинки, но только не для аэрографа. На выходе таких компрессоров присутствуют пульсации потока воздуха, которые приведут к неравномерному окрашиванию детали.

Рассмотрим преимущества и недостатки нагнетателей с поршневой и винтовой системами исполнения.

Достоинства поршневого нагнетателя:

• относительно низкая стоимость – он дешевле винтового компрессора аналогичной мощности в 5-10 раз;
• низкая вероятность заклинивания при попадании внутрь системы твердых частиц (высокая пылеустойчивость);
• менее подвержен нагреву и выделению тепловой энергии;
• техобслуживание и расходные материалы на порядок дешевле, чем у винтового компрессора;
• идеально подходит для условий эксплуатации, когда потребность в нем возникает периодически. Безболезненно переносит частые включения и отключения.

Преимущества винтового компрессора:

• на порядок превосходит поршневую конструкцию по надежности, долговечности, габаритам, весу и показателям моторесурса;
• низкий уровень шума;
• вибрация двигателя при работе незначительная;
• обладает высокой производительностью и поддерживает много потребителей одновременно
• КПД у винтовых нагнетателей выше, чем у поршневых на 25%;
• при эксплуатации не требует особых затрат на техническое обслуживание;
• допускается дистанционное включение/отключение по многим каналам связи.

Воздушный компрессор из деталей холодильника и огнетушителя

Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

Необходимые детали, материалы и инструменты

В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера.

Кроме этого потребуются:

• манометр (как для насоса, водонагревателя);
• фильтр для дизеля;
• фильтр для бензинового мотора;
• реле давления;
• тумблер электрический;
• регулятор давления (редуктор) с манометром;
• армированный шланг;
• водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
• материалы для создания рамы — металлической или деревянной + мебельные колёсики;
• предохранительный клапан (для сброса избыточного давления);
• пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).

1. Подготовка мотора-компрессора

Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.

Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.

2. Подготовка ресивера

С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.

На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.

3. Сборка схемы

На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.

Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой

Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать

1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор

Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.

Конечный результат при должном старании хорошо работает и выглядит эстетично.
