Как вставить батарейки в пульт от телевизора: пошагово

Порядок устранения неисправностей

Большинство неисправных пультов управления сигнализации подлежат восстановлению. Процесс выполняется поэтапно:

Выявление места сбоя. Определяется путем разборки на составляющие компоненты. Визуальным осмотром проверяется целостность платы, детали на ней. Используя мультиметр, прозваниваются электрические цепи, проверяется батарейка, контакты посадочного гнезда.
Оцениваются возможности ремонта. Получив результаты диагностики, принимается решение по дальнейшим действиям. Некоторые автомобилисты решают разобрать пульт, незначительные повреждения устраняют самостоятельно. Это относится к замене корпусных деталей, зачистке, подпайке контактов, перепрограммированию, в соответствии с рекомендациями инструкции по эксплуатации. При необходимости следует заменить батарейку.
Проверка рабочего состояния в комплекте с автосигнализацией.
Более сложные поломки устраняются в специализированных мастерских. К ним относятся: Замена экранов, кнопок, антенн.
Восстановление печатной платы.

В мастерских восстанавливаются брелоки сигнализаций к любым охранным системам, различной сложности и класса. При невозможности самостоятельно разобрать, рекомендуется сразу обратиться к специалистам. Для себя оставить смену батарейки и мелкий ремонт – чистка контактов от грязи, замена неисправных элементов при условии их наличии и необходимого опыта работы с паяльником. О том как правильно отремонтировать брелок автосигнализайии самостоятельно читайте на нашем сайте в советах от экспертов.

Функциональные возможности технологии Smart TV

Предоставление доступа к интернету, без использования ПК и дополнительных приставок. Эта функция позволяет воспроизводить различные видео, расположенные на просторах Интернет-ресурсов. В некоторых моделях существует функция записи видеофайла на внешний накопитель, подключенный к телевизору. Также, можно открывать социальные сети. Это позволяет осуществлять показ различного контента, не подключая мобильный телефон к телевизору.
Большое количество встроенных игр позволяет скоротать время или занять на какое-то время детей. Помимо встроенных игр, существует ее большое количество приложений, которые доступны для скачивания в интернете.
Также данная функция позволяет просмотреть прогноз погодных условий и курса валют и многое другое.
Очень удобное воспроизведение фото и видео материалов на подключенных USB устройствах. Также можно их редактировать, удалять, создавать различные папки и альбомы для лучшей сортировки.

Не работают некоторые кнопки

Бывает, что некоторые кнопки на пульте от телевизора плохо срабатывают: их приходится каждый раз нажимать с большим усилием. Это тоже очень распространённая проблема, решить которую можно элементарной чисткой устройства.

Пульт может быть засорён пылью или мелкими частицами бытовой грязи. Также часто эти приборы заливают водой, кофе или соком. Липкая слизь, которая собирается под кнопкой, мешает соприкосновению контактов, из-за чего и происходит задержка или полное отсутствие сигнала.

Но как можно самостоятельно отремонтировать кнопки с такими загрязнениями. Очень просто: прибор следует разобрать и почистить.

Извлеките элементы питания.
Открутите соединительные винтики на пульте.
Аккуратно отсоедините друг от друга две части корпуса. Если что-то мешает, не прилагайте усилия, а ещё раз осмотрите прибор, возможно, вы пропустили какое-то крепёжное соединение (часто болт может быть спрятан под элементами питания, например). Если корпус имеет специальные защёлки, то открывать их нужно с помощью плоской отвёртки, вставленной в полосу соединения двух частей ПДУ.

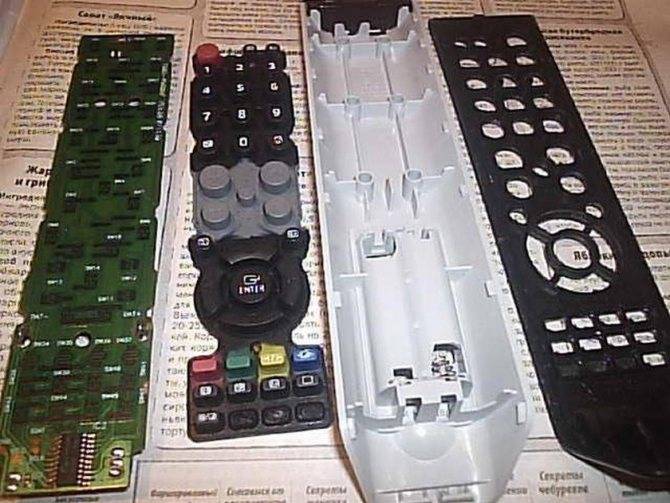

У вас в руках должно быть 2 корпусные части, внутренняя контактная резинка и микросхема.

Внимательно и не спеша осмотрите каждый элемент. Несмотря на простоту устройства, в нём имеется много мелких делателей, поэтому лучше проводить осмотр с использованием лупы.

Виды поломок девайса

Как починить пульт от телевизора – вопрос, довольно таки распространенный. Однако сложность ремонта напрямую зависит от степени неисправности атрибута. Известная симптоматика потери работоспособности гаджета – это:

не переключение канала при нажатии кнопок пульта;
не регулирование громкости;
частичная потеря функционала половины кнопок;
загрязнение теплопроводящего слоя;
неисправность светодиода;
сгорел конденсатор;
поржавел/отломался держать батарейки.

Все неисправности, как правило, возникают из-за: постоянных падений ПДУ; ненадлежащего хранения; засорение пылью или кусочками пищи, ведь многие пользуются этим девайсом при поедании еды. Причин для поломки и частичной потери функционала пульта для телевизора, множество. Самое ужасное в том, что производители ТВ не хотят усовершенствовать девайс, будь то компания Samsung, LG или какой-то другой именитый изготовитель.

Последовательность действий

Простая инструкция для вскрытия почти любого современного пульта ДУ:

Осмотрите пульт на предмет размещения крепежных элементов. Некоторые производители убирают часть шурупов в отсек с батарейками. Извлеките батарейки;

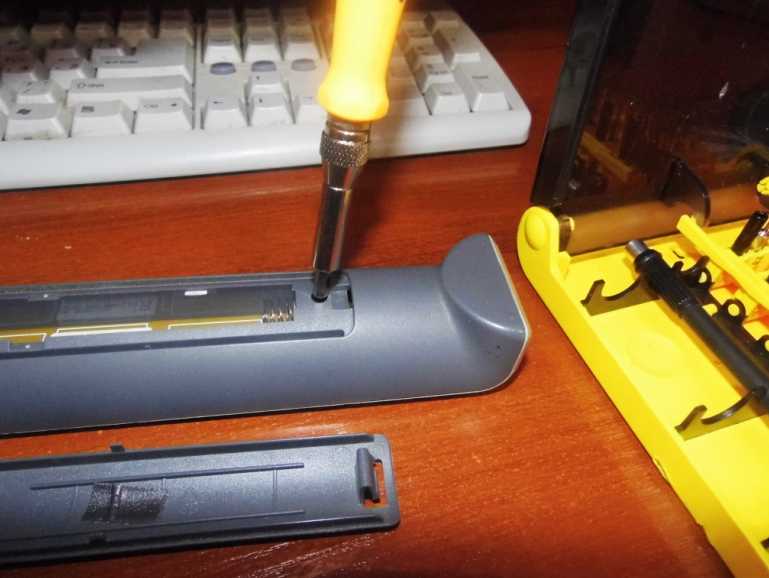

Возьмите отвертку подходящего размера и снимите все крепления;

Может возникнуть сложность в вопросе – а как lg, на котором нет шурупов? Обратите внимание на стыки по боковым сторонам устройства. Нужно создать в стыках зазоры, затем расширить щели и поддеть, чтобы снять пластиковую оболочку. Инструкция пошаговоя, с описанием нюансов:

Инструкция пошаговоя, с описанием нюансов:

Проверьте швы на корпусе. Если они соединены для надежности клеем, используйте нож или плоскую отвертку.Поддевайте с их помощью края корпуса, пока кромки не разойдутся;

Чтобы разобрать пульт от телевизора sony bravia, как и многие другие устройства этого типа, нужно ножом отодвинуть расположенные внутри корпуса защелки. Не тяните половинки сразу корпуса в разные стороны, пройдитесь лезвием по краям и нащупайте скрытые крепления. Аккуратно отожмите их;
Пластиковой картой проведите по стыкам между корпусами, чтобы окончательно разжать пластик и вскрыть пульт;

Достаньте клавиатуру; Осторожно открутите микросхему, не снимая с нее датчик;

Проведите необходимые манипуляции по чистке или ремонту изделия.

Как открыть пульт, если пластик сидит на крепежных шурупах, а поблизости нет крестовой отвертки? Крепежи можно свернуть при помощи кончика ножа. Удобно будет взять для этой цели нож с изогнутым на конце лезвием.

Пульт philips легко отщелкивается при помощи даже простого пинцета. В филипсе крепление верхней крышки может быть немного утоплено в пластике задней поверхности. Как правильно разобрать ПДУ в этом случае? Аккуратно поддевайте крышку по стыкам, и желательно не лезвием. Нож может царапнуть крышку и испортить ее внешний вид. Также существует опасность случайно пройтись острой кромкой по кнопкам. Если вы что-то повредили, ничего страшного – пульты от и других распространенных производителей стоят недорого, и в некоторых случаях взаимозаменяемы.

Модель rmctpj1ap2 – оригинальный пульт от .

Процесс разбора принципиально не отличается от уже описанной схемы. Если открыть пульт от телевизора все равно не получается – попробуйте надавить с узких краев, чтобы заставить пластик выскользнуть из пазов.

Какой элемент питания выбрать

Перед тем, как поменять батарейку в ключе Фольксваген, необходимо определиться, какие элементы питания подходят для брелоков. Производитель несколько вариантов систем центрального управления, которые требуют определенные источники тока. В зависимости от размера, а точнее, толщины ключа, изменяются габариты и батарейки.

Практически все электронные ключи оснащены батареей плоского формата размером с 2-х рублевую монету, но высота ее может быть разной. На прилавках присутствует, как минимум 3 варианта:

1,8 мм;
2,5 мм;
3,2 мм.

Чтобы не ошибиться наверняка, лучше обратить внимание на старую и считать с нее всю информацию. Неудобным может быть тот момент, что сделать это необходимо заранее, так как машина может потребоваться для поездки в магазин

Очистка от влаги и грязи

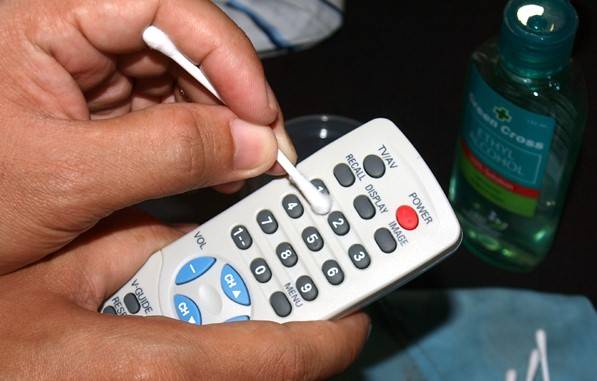

Всё, что имеет маслянистую грязь, можно протереть влажной салфеткой либо ватой, смоченной в спирте. Однако, если пульт старый, загрязнения могут быть неожиданно сильными. Казалось бы, откуда взяться той грязи, но, как показывает практика, все пульты собирают загрязнения.

Возьмите небольшой тазик и налейте в него тёплую чистую воду. Добавьте несколько капель моющего средства для посуды и вспеньте раствор. Положите в него все элементы пульта, включая плату. Не беспокойтесь, без питания никакого замыкания не произойдёт. После некоторого времени вся грязь размокнет, и её будет легко удалить, например, обычной зубной щёткой.

Особенно осторожно очищайте плату с радиодеталями: их нельзя повреждать. Контакты на микросхеме и сами кнопки с изнаночной стороны резинового элемента должны быть чёрными! После того как вся грязь удалена, сполосните детали проточной водой, промокните их сухим полотенцем и поместите на 30-40 минут в тёплое сухое место для окончательной просушки

Если контакт кнопки имеет графитовое напыление, то причина плохой работы может заключаться в том, что оно износилось и стёрлось. Решить проблему поможет обычная упаковка от шоколада или сигарет. Фольгу на бумажной основе нужно просто нарезать квадратами или кружками соответствующего размера и приклеить кусочки бумажной стороной к контактам.

Как вставить и вытащить батарейку?

Многие люди задумываются как вставить батарейки в лазерную указку, вейп или мехмод, лягушку, вибратор, колонку, калькулятор, имобилайзер, холтер и другие устройства? Но по сути принцип вставления и вытаскивания один и тот же.

Вот общий алгоритм действий по смене съемных источников тока:

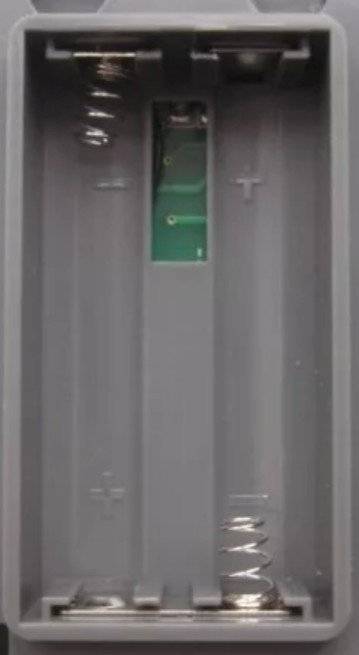

Открываете крышку батарейного отсека. Обычно это выполняется с помощью простого нажатия на специальную защелку. На ее можно просто надавить или потянуть. После чего механизм сдвинется и замок будет открыт. Так ее можно снять. Теперь просто потяните ее вверх на себя или вниз. Аккуратными движениями уберите крышку.
Минусовой полюс обычно стоит на пружинке. Поэтому надавливайте на положительный контакт в низ, а затем вытягивайте батарейку к себе. Если в устройстве стоит несколько элементов питания, то со всеми остальными проделывайте тоже самое.
После освобождения отсека приготовьте новую партию источников энергии.
Выполняйте установку согласно полярности. Плюс к положительному полюсу, а минус к отрицательному.
Вставьте крышку в пазы если таковые имеются или закрутите ее если она у вас с резьбой.
После этого слегка надавите если это нужно.
Теперь батарейки установлены и требуется лишь запустить устройство!

Так выполняется установка и вытаскивание батареек практически из каждого устройства. Иногда бывает сложно достать круглые и другие элементы питания если они присохли. Лучше до этого не доводить. А порой вообще в качестве накопителя тока может быть несъемная батарея.

Общее знакомство с устройством жк-телевизора

Текст

Общее знакомство с устройством ЖК-телевизора

. SCART — Разъем SCART для подключения видеомаг-

нитофона или декодера к телевизору.

TV ANTENNA — Разьем для подключения внешней

SPDIF (Digital Audio Out) — при обработке цифрового

аудио сигнала, цифровой звук будет доступен в соеди-нении SPDIF с вашим домашним кинотеатром.

AV OUT – Разъемы для вывода Аудио/Видео сигналов

на внешние источники.

AUDIO – Разьем АУДИО для подключения персональ-

SERVICE- Разьем для сервисного обслуживания (для

VGA – Разьем для подключает аналоговых источников

HDMI — Разьем HDMI — через этот разьем можно

подключить DVD-проигрыватель или игровую пристав-ку. Интерфейс HDMI позволяет передавать цифровые видеоданные высокого разрешения и многоканальные цифровые аудиосигналы.

COMPONENT (Y/Pb/Pr with Audio L/R) — Разьемы

для подключения к основным источникам видео DVD -проигрывателю или от игровой приставки. Разьемы внешних компонентных устройств имеют иногда мар-кировку Y, B-Y, R-Y или Y, Cb, Cr.

СЕТЕВОЙ ПРОВОД: служит для подключения ЖК-те-

левизора к источнику питания.

Отверстия на задней крышке ТВ, необходимые для установки специального настенного кронштейна.

Последовательность работы

Необходимо приготовить новую элемент питания и маленькую плоскую отвертку. Нужна литиевая батарейка, которая имеет номер CR2025, мощностью в 3 В.

Откидываем жало.
Вставляем в боковую выемку отвертку и аккуратно приподнимаем крышку вверх.
Поворачиваем отвертку против соей оси и снимаем верхнюю часть корпуса.
Вставляем отвертку в специальную прорезь около батарейки и слегка поддеваем ее, она должна выскочить.
Меняем старый источник тока на новый.
Совмещаем верхнюю крышку по периметру и защелкиваем ее.

Таким образом проводится замена батарейки в ключе Оctavia A7. Аналогичным способом можно поменять батарею в устройстве для Октавии А5. Теперь можно снять машину с сигнализации и спокойно завести ее.

Перед тем как батарейка в брелке окончательно разрядится, на дисплее автомобиля появится сообщение, что пора сменить элемент питания брелока. Такая надпись появляется на очень короткое время, поэтому высока вероятность, что брелок перестанет работать неожиданно.

Виды поломок

Управлять телевизором можно двумя способами:

Через кнопки, расположенные на передней панели устройства;
Посредством ПДУ.

И тут есть отличная возможность определить источник проблемы: если нет отклика ТВ, когда вы нажимаете на кнопки пульта, но телевизор выполняет команды, когда управление идёт с передней ТВ-панели, то придётся провести диагностику ПДУ. А вот если телевизор не реагирует ни на свои кнопки, ни на дистанционное управление, тогда, скорее всего, вы имеете дело с более серьёзными неполадками в самой технике.

Чтобы понять, как отремонтировать пульт от телевизора, нужно разобраться, где может быть проблема:

Пульт может либо совсем не работать – то есть, при нажатии любой кнопки нет никакой реакции телевизора;
Устройство ДУ плохо работает – команды выполняются, но не от всех кнопок или с заметным запозданием.

В первом случае проблема может быть в отсутствии источника питания или в нарушении контактов на микросхеме. Некорректная работа ПДУ, чаще всего, получается из-за разряженных батареек или залитого жидкостью корпуса.

Пульт полностью не реагирует на нажатия

Одна из самых распространённых проблем — это отсутствие реакции телевизора на нажатия кнопок пульта. При этом главная особенность заключается в том, что не реагируют вообще все кнопки. Причин для этого может быть две:

Закончился заряд в батарейках.
Пульт часто подвергался механическим воздействиям (например, падал на пол).

придётся ремонтировать устройство своими руками

Если после замены батареек кнопки не реагируют, значит в изделии где-то нарушилась связь. Как правило, это происходит на контактах у схемы. Можно сразу приступать к разборке и ремонту пульта от телевизора, но лучше сначала проверить сигнал. Для этого нужно сделать следующее:

Включить на смартфоне камеру.
Навести инфракрасный светодиод пульта (лампочка, которая расположена сверху устройства) на камеру смартфона.
Нажать на пульте любую кнопку и одновременно смотреть на дисплей смартфона.

Если сигнал есть, на экране будет показываться светящаяся точка. Если нет, то нужно приступать к полноценному ремонту. Как было сказано выше, этот процесс очень простой и его можно выполнить своими руками. Тем не менее ремонт телевизора должен проводиться в определённой последовательности.

Достать из устройства батарейки.
Осмотреть нишу для элементов питания.
Если в нише ПДУ для телевизора есть винтики, то нужно их открутить. Если нет, разобрать пульт с помощью тонкой отвёртки, которую нужно вставить в защёлку между верхней и нижней части устройства.

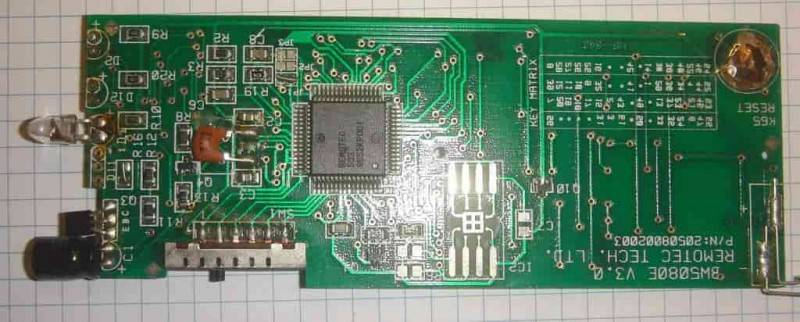

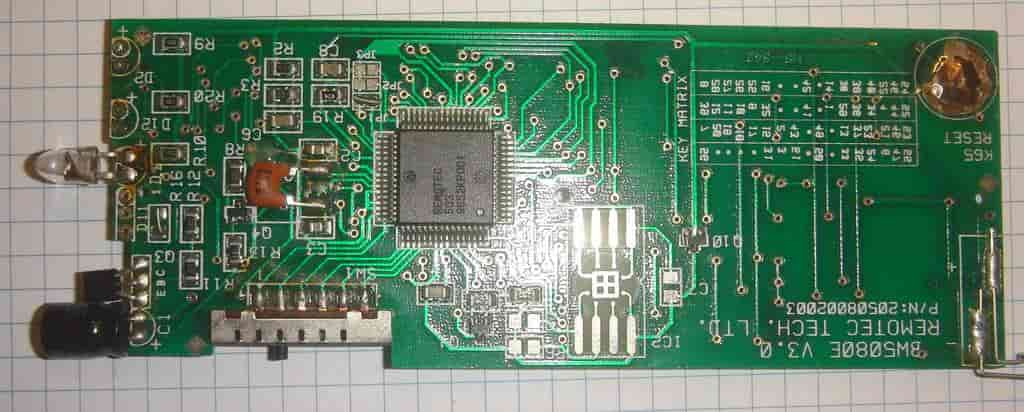

Внимательно осмотреть плату. Обычно от неё отходят контакты светодиода, площадки для батареек или кварцевый резонатор. В таком случае для ремонта своими руками понадобится паяльник. Необходимо аккуратно припаять контакты с платой устройства.
Если с контактами всё в порядке, нужно встряхнуть плату. Если после тряски будет слышен небольшой шорох, значит необходимо заменить кварцевый резонатор (небольшую припаянную коробочку). Стоимость этого элемента на радиорынке очень маленькая. Устанавливать же необходимо с помощью пайки.

Процесс довольно простой. Однако, если есть неуверенность, можно посмотреть видео по ремонту.

Основные неисправности пульта

Существует много причин, по которым может не работать пульт.

Из основных выделяют:

Поломка самого телевизора.
Пролитая жидкость.
Скопление пыли внутри переключателя.
Разряженные батарейки.
Помехи, мешающие сигналу.
Прибор был сломан при ударе или падении.
Изношенные контакты.

Далее рассмотрим в отдельности каждый пункт.

Разраженные батарейки

Эту неисправность легко заметить и проверить. Для этого нужно использовать тестер, мультиметр или вольтметр.

Необходимо проверить источник питания. Самое низкое значение должно быть равно 1.3 -1.4 В. Когда тестер показал цифру ниже нормы, то нужно покупать новые батарейки.

Если дома не оказалось специального прибора, необходимо проверить батарейки на другой технике

Меняя батарейки, обращайте внимание на гнезда «+» и «-», если их перепутать пульт работать не будет

Отдельно стоит выделить категорию людей, привыкших использовать батарейки по нескольку раз, периодически заражая их. Такое применение является крайне неоднозначным.

Вы должны учитывать, что содержимое батарейки может «поплыть» внутри пульта и так они будут разряжаться еще быстрее.

Попадание влаги, пыли

Слабое место всех электрических устройств — это вода. Даже случайно пролитая жидкость может снизить срок службы устройства.

Пульт состоит из множества микросхем, которые при взаимодействии с водой перегорают. Не исключено, что устройство не работает и из-за чрезмерного скопления пыли.

Чтобы устранить неисправность, необходимо разобрать пульт. При обнаружении большого скопления пыли или жидкости, необходимо действовать согласно следующему алгоритму:

С помощью без ворсовой ткани, смоченной в спирте, нужно протереть плату от пыли, можно использовать и небольшой ручной пылесос.
Воду нужно убрать бумажными салфетками или ватной палочкой и попытаться просушить устройство. Для этого оставьте его сохнуть на один день или используйте фен.

Механические повреждения

Они могут быть вызваны:

Треснувшей платой.
Поломкой соединительного контакта.

Чтобы выявить неисправность, необходимо разобрать пульт и выполнить следующие действия:

Извлечь батарейки.
Открутить отверткой крепежные винты.

В результате у вас останется две части пульта. Все микросхемы соединяются тонкими шлейфами между собой, поэтому не забудьте проверить их на наличие трещин.

При сдвиге аппаратных элементов, их заново припаивают. Когда плата сломана, оборванные дорожки спаивают тонкими проводами.

Поломки механического характера

Пульт от телевизора может не реагировать на кнопки в результате износа слоя, расположенного на поверхности резинки. Исправить ситуацию можно следующим образом: (Если пульт брендовый и дорогой).

Необходимо купить специальный комплект по ремонту для ПДУ. Он состоит из круглых контактов, позволяющих выполнить ремонт самостоятельно. Их нужно установить в специальное место.
Если приобрести ремонт комплект не удалось, то можно использовать простую фольгу. Ее необходимо наклеить на место, где был расположен токопроводящий слой.
По завершении ремонта, все части ПДУ собирают и тестируют устройство на работоспособность.

Посторонние помехи

Данную неисправность, часто путают с поломкой самого телевизора, хотя они никак не связаны.

ПДУ передает сигнал двумя способами:

С помощью сигнала, излучающего красный цвет.
Инфракрасного излучения.

Что в итоге?

В итоге пульт работает как новенький, все кнопки реагируют и работают как нужно.

От себя я вам хочу порекомендовать силиконовый чехол на пульт. ДА многие мне сейчас скажут можно и целлофан (пакетик) натянуть – возможно, но силиконовый чехол смотрится намного эстетичнее, да и к рукам приятнее, купить его можно на АЛИЭКСПРЕСС буквально за копейки (около 70 – 90 рублей). Для кухни и для спальни (если пользуетесь кремами), он просто необходим. Всякий жир и крем, не будут проходить под кнопки, и пульт всегда будет работать как новый.

Сейчас видео версия, смотрим

Вот такая статья получилась, я думаю, она была вам полезна. Разбирайте — чистите свои пульты и восстанавливайте их работоспособность. А у меня на этом все, читайте наш ремонтный блог.
