Монтаж инфракрасного пола под линолеум

Особенности укладки кабельной системы

Если предпочтение все же отдано не пленке, а греющему кабелю, придется выполнить следующие работы:

  • Составить план раскладки греющего кабеля.
  • Очистить основание от загрязнений, выровнять его.
  • Уложить теплоизоляционный материал.
  • Постелить и закрепить монтажную сетку.
  • Уложить кабель в соответствии с планом.
  • Установить термодатчик.
  • Подключить систему к терморегулятору и электропитанию.
  • Залить пол бетонной стяжкой, выровнять ее.
  • Дождаться высыхания рабочей поверхности.
  • Выполнить монтаж напольного покрытия.

В качестве утеплителя можно использовать плиты пенополистирола или специальный материал, разработанный именно для кабельного теплого пола. Он выглядит как резиновый коврик с выступами на поверхности. Эти выступы специально предназначены для фиксирования греющего кабеля. Тогда необходимость стелить монтажную сетку отпадает.

Кабельный теплый пол, который уже закреплен на армирующей сетке, укладывать значительно проще, чем обычный греющий кабель, но это более дорогой вариант

Термодатчик должен быть уложен на равном удалении от кабеля, не допускается его близкий контакт с нагревательным элементом или с бетонной стяжкой. Потому для защиты термодатчика в качестве своеобразного футляра используют кусок гофрированной трубы.

Интересное видео по укладке электрического теплого пола можно посмотреть здесь:

Укладка

Итак, в качестве гидроизолятора выбран полиэтилен. Продаваемую рулонами пленку в небольших помещениях можно использовать одним куском. В более просторных комнатах потребуется склеить полотно из 2 или 3 полос. Перед укладкой гидроизоляции стены на ширину 15 см от пола обрабатывают универсальной грунтовкой.

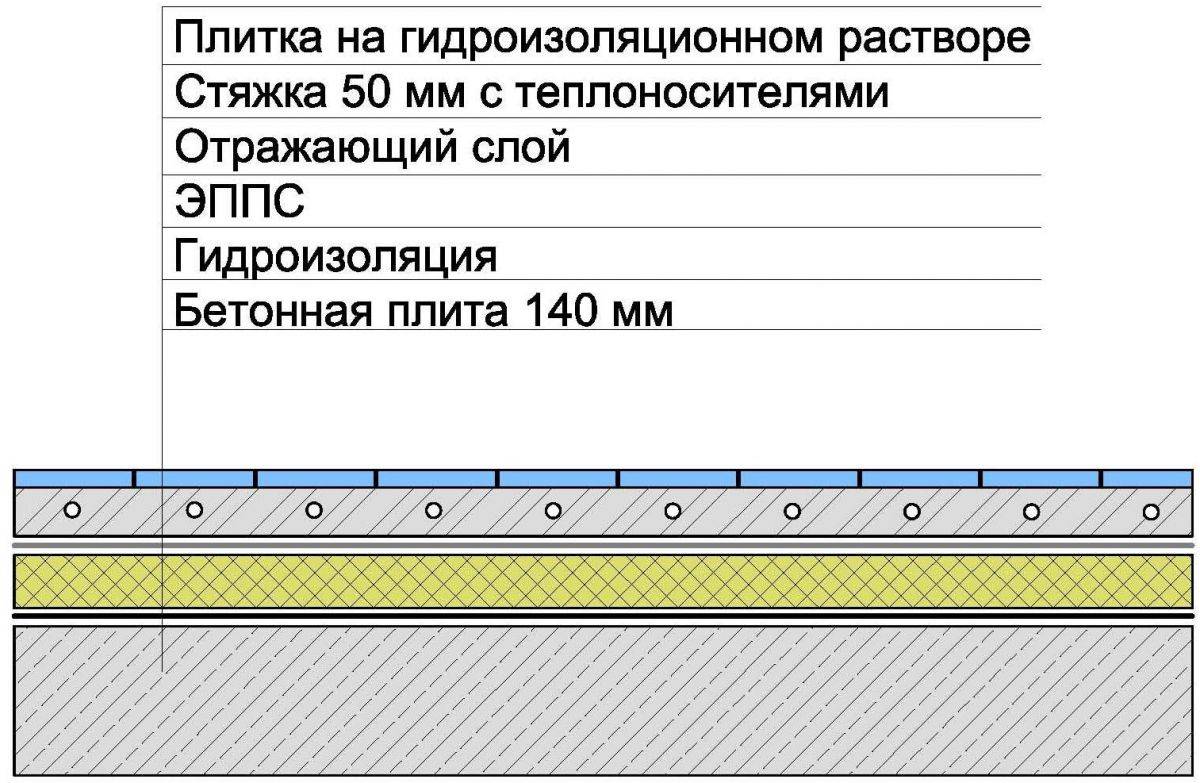

Схема изоляции теплого пола.

Пленка кладется с припуском на боковые поверхности до 15 см. Если невозможно уложить изоляцию единым куском, то одна на другую полосы полиэтилена укладываются внахлест шириной не менее 10 см. Стыки можно заклеить скотчем или спаять утюгом, подложив под него бумажную ленту.

Еще проще укладывается цементно-полимерная гидроизоляция. По периметру комнаты с напуском на стены укладывается специальная лента (виниловая), а обмазка наносится на нее и очищенную поверхность стяжки, как писалось выше, шпателем, валиком или подобными им инструментами.

А вот литая гидроизоляция теплого пола, хотя и является самой надежной, может «украсть» у высоты помещения не 1 см, поэтому прибегать к такому способу влагозащиты стоит только в достаточно высоких комнатах. Кроме того, работа должна вестись при интенсивном проветривании помещения, так как для заливки гидроизоляции используются горячие мастики. Они наносятся в несколько слоев на высушенную и прогрунтованную поверхность. Завершающий слой выравнивается правилом, полутерком или шпателем. Зачастую литая гидроизоляция теплого пола нуждается в армировании сеткой или стеклотканью.

Еще один «жаркий» способ устройства влагозащиты – оклеечная гидроизоляция. Рубероид здесь является самым известным материалом, однако для гидроизоляции применяются и изопласт, и гидроизол, и другие битумно-полимерные или битумно-рулонные материалы. Листы рубероида крепятся на предварительно нанесенную на поверхность стяжки мастику. Край каждой следующей полосы клеится внахлест с краем предыдущей. Не нужно забывать о напуске рубероида на стены и шпаклевании стыков материала.

https://kuhnyamoya.ru/youtu.be/vrX04vlzTso

Поверьте, что эта, хотя и очень простая, операция является чуть ли не самой ответственной при монтаже системы отопления, поэтому не стоит пренебрегать не только выбором качественных труб или надежного теплоизолятора для нее, но и влагозащитой теплого пола. Тем более исправление упущений потребует разрушения всей конструкции.

Электрический теплый пол: плюсы и минусы

Теплый пол – система исключительно удобная. Ее можно использовать как основной способ обогрева жилья, имеющий весомые преимущества по сравнению с традиционным водяным отоплением. Но чаще теплый пол ставят в качестве дополнительного источника тепла, призванного решать местные проблемы.

Например, очень хорошо, если пол в ванной комнате, на утепленной лоджии или в прихожей имеет комфортную температуру. Обходится такой проект значительно дешевле, чем укладка системы по всей квартире, да и времени для монтажа понадобится гораздо меньше. Для начала следует определиться с типом системы теплого пола.

Выбирать придется между водяной и электрической системой. В первом случае обогрев осуществляется горячей водой, циркулирующей по трубам, которые уложены в стяжку под напольным покрытием. Водяной теплый пол считается более дешевым в эксплуатации, поскольку является как бы ответвлением отопительной системы дома.

Увы, для установки в многоквартирных высотных домах такие системы запрещены строительными нормами, их можно устанавливать только в частных жилищах. Электрический теплый пол более разнообразен. В качестве нагревательного элемента может быть использован греющий кабель или специальная инфракрасная пленка.

На этой схеме представлено устройство пленочного теплого пола: на черновой пол укладывают утеплитель, затем монтируют пленку, сверху ее накрывают слоем паропроницаемого материала

Стоит такой пол дороже, но его проще укладывать, да и регулировка работы электрических систем осуществляется более точно и быстро, чем при обогреве водой. Поэтому в квартирах, и даже в частных домах предпочтение отдается именно электрическому теплому полу. Но выбрать систему – это только половина дела. Нужно правильно подобрать напольное покрытие.

Керамическая плитка сочетается с любым теплым полом просто идеально, но не везде и не всегда этот тип покрытия приемлем. Линолеум отличается доступностью, невысокой ценой, возможностью быстрого и простого монтажа, но с теплым полом сочетается не так хорошо, как хотелось бы.

Во-первых, потому что это напольное покрытие не слишком хорошо проводит тепло, а это несколько снижает эффективность системы обогрева. Во-вторых, потому что сам линолеум не слишком хорошо переносит нагрев. Длительное воздействие высокой температуры может вызвать следующие неприятные явления:

  • изменение цвета напольного покрытия;
  • деформацию его поверхности и вспучивание;
  • выделение в воздух испарений фенола – опасного для здоровья вещества.

И все же линолеум вполне успешно монтируют поверх теплого пола. Нужно просто выбрать подходящее напольное покрытие. Например, существуют виды линолеума на толстой основе, которая защищает от воздействия холода.

Такой материал с пониженной теплопроводностью не подойдет. Но и слишком тонкий линолеум не приемлем – он повторит все неровности чернового пола, да и устойчивость к износу у такого материала обычно невелика.

Мармолеум – это так называемый натуральный линолеум, который хорошо переносит нагрев и никаких опасных веществ при этом не выделяет

На современном линолеуме имеется маркировка, указывающая, подходит ли этот материал для теплого пола или нет. Хорошие отзывы звучат по поводу мармолеума, который также называют натуральным линолеумом.

Маркировка линолеума для использования под теплый пол

Это покрытие изготавливают из природных компонентов, которые ничего вредного не выделяют. При этом мармолеум демонстрирует хорошую устойчивость к нагреву и износу.

“Ненатуральные” виды линолеума тоже вполне приемлемы. Чтобы покрытие не испортилось, нужно просто соблюдать правильный температурный режим. Рабочая температура теплого пола обычно варьируется в пределах 25-28 градусов. Если этот предел не превышен, линолеум прекрасно перенесет даже длительный нагрев.

Особенности утепления полов под линолеум

Можно ли смонтировать такую систему своими руками интересует многих. Одним из весомых плюсов установки его конструкции считается простота монтажа и экономия времени. Комплект пленочного пола сопровождается инструкцией, в которой подробно объясняется как сделать его самостоятельно.

Прежде чем выбрать способ утепления многие потребители обращаются к отзывам в интернете, и сталкиваются с массой негативных впечатлений. Стоит заметить, что такие отзывы появляются благодаря неправильному подходу к выбору материалов.

Многочисленные утверждения о токсичности самого линолеума и выделяемых им веществ при нагреве правдиво лишь отчасти, и вызвано скорее ошибочным сочетанием тех или иных материалов. Кроме того, неверно подобранное покрытие склонно к деформации в результате длительного воздействия тепла.

Современная индустрия строительных материалов предлагает широкий ассортимент покрытий. Линолеум обрел популярность благодаря удобству укладки, долговечности покрытия и относительно невысокой стоимости (в отличии , например, от паркета или ламината). Но не стоит останавливать выбор на самом дешевом варианте. При выборе линолеума, под которых будет укладываться система подогрева, нужно учитывать некоторые особенности.

Фото уложенного пленочного пола под линолеумом

Необдуманный выбор скажется впоследствии на качество, а выделение вредных для здоровья веществ может сказаться и на здоровье

Поэтому важно внимательно изучить все нюансы, с которыми придется столкнуться. Важно правильно выбрать не только линолеум, но и теплый пленочный пол

3 этап монтаж инфракрасного теплого пола

Пошаговая инструкция для новичков без опыта в строительстве:

1. Подготовка (изучение мер безопасности)

Если работы выполняет непрофессионал, нужно ознакомиться с техникой монтажа и мерами безопасности:

свести к минимуму хождение по уложенной пленке. Защита пленки от механического повреждения, возможного при перемещении по ней, достигается благодаря использованию мягкого укрывного материала (толщиной от 5 мм);

не допускать установки на пленку тяжелых предметов;

исключить падение инструмента на пленку.

Правила безопасности при устройстве ИК теплого пола:

запрещено подключать к источнику питания нагревательную пленку, свернутую в рулон;

монтаж пленки выполняется при отсутствующем электропитании;

подключение к электропитанию выполняется строго по СНиП и ПУЭ;

выдерживаются правила монтажа пленки (длина, отступы, отсутствие нахлестов и т.п.);

используется только подходящий утеплитель;

исключается монтаж пленки под мебель и другие тяжелые предметы;

исключается монтаж пленки под низкостоящие предметы. Таковыми являются все предметы, имеющие воздушный зазор между нижней поверхностью и полом менее 400 мм;

не допускается контакт пленки с коммуникациями, арматурой и другими препятствиями;

обеспечивается изоляция всех контактов (зажимов) и линии отреза токопроводящих медных шин;

пленочный пол не устанавливается в помещениях, где высок риск частого попадания воды;

обязательная установка УЗО (устройство защитного отключения);

заламывать, перерезать, перегибать нагревательный кабель;

монтировать пленку при температуре ниже -5 °С.

2. Подготовка места установки терморегулятора

Включает в себя штробление стены (для проводов и датчика температуры) до пола и сверление отверстия для прибора. Питание на терморегулятор подается от ближайшей розетки.

Совет. Провода целесообразно укладывать в гофру, этот прием позволит упростить техническое обслуживание и ремонт в случае необходимости.

3. Подготовка основания

Инфракрасная пленка укладывается только на ровную и чистую поверхность. Отклонение поверхности по горизонтали, превышающее 3 мм, также недопустимо. Мастера рекомендуют обработать поверхность грунтовкой.

Примечание. Демонтаж старого пола (чернового) не требуется, если его поверхность не вызывает нареканий.

6. Укладка инфракрасного теплого пола

нанесение разметки для укладки на пол;

подготовка полосы пленки нужной длины

Обратите внимание резать пленку можно только по линии реза;. пленка располагается по направлению к той стене, которая предназначена для установки терморегулятора. Ориентируется полоса медным нагревателем вниз;

Ориентируется полоса медным нагревателем вниз;

пленка располагается по направлению к той стене, которая предназначена для установки терморегулятора. Ориентируется полоса медным нагревателем вниз;

выдерживается рекомендованный отступ от стены в 100 мм;

выдерживается рекомендованный отступ (промежуток) между краями полотен инфракрасной пленки в 50-100 мм (перехлест пленки не допускается);

полосы возле стен приклеиваются к утеплителю скотчем (квадратами, но не сплошной полосой). Это позволит избежать смещения полотна.

7. Установка зажимов

На концы медной шины нужно присоединить металлические зажимы. При установке необходимо, чтобы одна сторона зажима вошла между медной шиной и пленкой. А вторая располагалась над медной поверхностью. Обжим выполняется равномерно, без перекосов.

8. Подключение проводов инфракрасного пола

Выполняется установка проводов на зажим с последующей изоляцией и плотным обжимом. Также изолируются концы медной шины в месте отрезания. Соблюдается требование параллельного подключения проводов (правый с правым, левый с левым). Чтобы не путаться удобно использовать провод разных цветов. Потом провода будут укладываться под плинтус.

Совет. Чтобы зажим с проводом не выступал над пленкой, его можно поместить в утеплитель. Предварительно в утеплителе вырезается квадрат под зажим.

9. Установка датчика температуры для терморегулятора

Температурный датчик рекомендуется установить в центре второй секции под пленку. Чтобы датчик не повредился при движении, под него нужно вырезать отверстие в утеплителе.

Схема подключения терморегулятора пленочного теплого полаПодключение терморегулятора для инфракрасного теплого пола

Рекомендации и возможные ошибки

Пирог из ИК-пола и линолеума должен иметь пять слоев от чернового основания:

  1. Изолон (теплоотражающая подложка).
  2. Инфракрасная термопленка.
  3. Полиэтиленовая пленка (гидроизоляция).
  4. Настил из древесных либо гипсоволокнистых плит толщиной 3–5 мм.
  5. Финишное линолеумное покрытие.

Без отражающей тепло подложки высокая энергоэффективность ИК системы напольного отопления окажется под серьезным вопросом. А без полиэтилена и защитного настила она рано или поздно выйдет из строя. Фанерный слой забирает на себя часть теплового излучения, но без него нельзя.

Схемы подключения

Линолеум поверх инфракрасного теплого пола следует класть в виде натурального мармолеума либо винилового ПВХ. При этом в его маркировке должен быть специальный значок. И он должен идти без утепляющего подслоя снизу. Выбор кондиционера потребует и то больших раздумий. С финишем здесь все проще. Главное не взять коллоксилиновый или резиновый вариант, которые при нагреве начнут выделять вредные вещества.

Виды утеплителя

Можно использовать следующие виды утеплителя, чем утеплить пол под линолеумом:

  • пеноплекс;
  • изолон.

Утеплитель пеноплекс выделяется прочностью и длительным сроком эксплуатации. Данный материал часто применяется для утепления различных поверхностей. Толщина этих плит небольшая, поэтому подъем уровня пола происходит на незначительную высоту (подробнее: «Как утеплить пол пеноплексом – проверенные способы»).

Изолон – это пенополиэтилен с закрытой ячеистой структурой. Обладает прекрасными характеристиками:

  • высокие показатели теплоизоляции;
  • пароизоляционные качества;
  • водонепроницаемый;
  • безопасен;
  • долговечен.

К тому же стоимость изолона невысокая.

Существует два вида: не фольгированный и фольгированный утеплитель под линолеум.

Теплый пол ЗЕБРА ЭВО-300

В период наступления осенне-зимнего сезона самым актуальным вопросом является выбор системы обогрева собственного дома. Владельцы обращаются не только к традиционным типам отопления (газовое, печное, электрическое или центральное), но и к более современным системам. К данному типу относится пленочный теплый пол. Он может использоваться в качестве единственного источника тепла или выступать как дополнительное отопление.

Группа компаний «ЛУЧ» реализует пленочные обогреватели ЗЕБРА ЭВО-300 WF, которые представляют собой новое поколение отопительных систем, разработанных на базе потолочных пленочных решений. При этом максимальная мощность напольного обогревателя составляет 150 Вт/м2.

Конструкция представляет собой пленку толщиной в 1 мм из специального состава. Один коробочный набор включает 50 секций с размером 500х600мм. Максимальная длина ленты — 10 модулей.

Количество отходов при монтаже сведено к минимуму, т.к. пленку можно нарезать по длине. У нас Вы можете заказать теплый пленочный пол в любых объемах, начиная от одного модуля.

Каждая секция является самостоятельным обогревателем с мощностью 45 Вт и может работать отдельно.

Внешний вид ЗЕБРА ЭВО-300 WF

  1. Выходы (фаза, ноль),
  2. Контакт заземления,
  3. Фирменная этикетка с маркировкой,
  4. Резистив (нагревательный элемент),
  5. Монтажные зоны,
  6. Место кроя.

Основные показатели

  • Номинальное рабочее напряжение Uн – 220 В, 50 Гц.
  • Максимальная удельная мощность – 150 Вт/м²
  • Номинальный ток нагрузки Iн – 1,0 А/м².
  • Максимальная температура нагрева – 40° С.
  • Толщина – менее 1 мм.
  • Вес – около 550 г/м².
  • Класс защиты нагревателей – IPx4.

Преимущества ЗЕБРА ЭВО-300 WF

  • модульность: при выходе со строя одного из модулей остальные продолжают работать,
  • направленный теплый поток, который гарантировано быстрее нагревает помещение и пол, чем другие пленочные системы для пола,
  • гарантированный срок службы – 25 лет,
  • экологически чистые и безопасные для здоровья компоненты, из которых изготавливаются модули,
  • расход электроэнергии составляет 20Вт/ч при условии утепления помещения согласно стандарта СНИП Тепловая защита зданий 23-02-2003,
  • простой монтаж, который можно выполнить своими руками,
  • отсутствие электромагнитного излучения: токопроводящие элементы помещены в «Клетку Фарадея»,
  • не перегревается.

Наша компания осуществляет установку пленочных систем обогрева под любое напольное покрытие.

Под ламинат . Технология монтажа схожа со способом укладки потолочных систем отопления. При монтаже используется 3-мм слой Изолона, который создает теловой защитный экран. Изолон монтируется блестящей стороной к верху. Все стыки и крепления нагревательных элементов соединяются монтажным скотчем. Если основание пола имеет деревянную основу, то крепление нагревательных модулей можно осуществить с помощью монтажного степлера.

Под черновой пол на лагах . Систему под данный пол можно установить двумя способами:

Под стяжку . На основание укладывается теплоизоляционный слой толщиной минимум в 15мм. Затем монтируется теплоотражающий слой с использованием скотча. Такая последовательность гарантирует изоляцию поверхностей, отдающих тепло, в результате чего повышается энергоэффективность, направленность работы системы и уменьшается расход электроэнергии.

Модули нужно укрыть полиэтиленовой пленкой слоем не менее 0,1мм. Все стыки снова проклеиваются скотчем. Пленка заводится немного выше уровня стяжки. Затем укладывается металлическая сетка, которая будет выступать в роли каркаса. Только теперь можно заливать стяжку до нужного уровня.

Для правильного соблюдения корректной нагрузки на электропроводку необходимо рассчитать мощность пленочного отопительного пола. При условии, что мощность системы выше 2,2 кВт (10А), подключать ее напрямую нельзя. Для подключения такой мощности используется модульный контактор. Система выдерживает силу тока в 16А, но качество электроэнергии может не соответствовать утвержденному стандарту. В результате перепадов в электросети изменяется сила тока, скачки которого могут повредить терморегулятор.
