Как установить и подключить проточный водонагреватель к водопроводу?

Как подключить водонагреватель: подготовка

Свою работу стоит начать с подбора нужных инструментов и материалов. Их набор разнится в зависимости от используемых труб.

Обязательно перед началом работ обзаведитесь следующими инструментами:

трубы;
вентили, тройники, уголки;
шаровой кран;
набор ключей;
разводной или газовый ключ;
труборез или паяльная станция (в зависимости от используемого типа труб).

Проще всего работать с металлопластиковыми трубами, которые можно резать даже обычным ножом. Чтобы врезаться в такой трубопровод, достаточно отрезать кусок трубы и установить тройник. Никаких паяльников или специального оборудования не нужно. Наиболее сложный – металлический водопровод. Отрезать трубы из металла сложно, также понадобится хомут, чтобы сделать ответвление для бойлера.

Частые ошибки

Подсоединить проточный водонагреватель на самом деле очень легко к разным коммуникационным системам, однако если не разобраться в этом вопросе заранее, а также не обладать опытом работы, то велика вероятность допустить несколько серьезных ошибок. Они негативно влияют на работоспособность и срок службы всего оборудования.

Наиболее частыми ошибками являются:

такое мощное оборудование подключается к имеющейся электрической системе без выделения отдельной линии, что приводит к перезагрузке системы, так как она не может справиться с такой нагрузкой, поэтому часто выбивает пробки, а также наблюдается нестабильность работы разных электрических приборов;
включение прибора производится до его подключения к водопроводной системе, что может привести к нарушению его работы;
для его подсоединения к водопроводу используются неподходящие трубы или иные элементы;
трубы прокладываются удобным способом, однако не учитывается, что они существенно портят внешний вид любого помещения, поэтому после установки нагревателя может ухудшиться интерьер комнаты;
неправильно рассчитывается мощность прибора, поэтому из крана течет холодная или горячая вода, что приводит к отсутствию комфортности в его постоянном применении по назначению;
неправильно были соединены электрические провода, поэтому возникают короткие замыкания или иные проблемы в работоспособности оборудования;
неграмотно выбирается месторасположения водонагревателя, поэтому появляются сложности и неудобства в процессе его использования, связанные с отсутствием возможности для свободного регулирования его функций.

Таким образом, каждый человек, который самостоятельно устанавливал проточный водонагреватель своими силами, сталкивался с определенными сложностями, поэтому чтобы предотвратить возможные ошибки, рекомендуется предварительно тщательно изучить правильную инструкцию. В результате обеспечивается грамотная установка прибора, гарантирующего постоянное поступление в жилую недвижимость теплой воды. Это существенно повышает комфортность проживания в любой квартире или доме, в котором отсутствует подключение к центральному горячему водоснабжению. Нередко устанавливается проточный водонагреватель в качестве вспомогательного источника горячей воды в случае, если будут проблемы в центральной системе.

К электропитанию нужно подключать оборудование внимательноПодключите нагреватель к водопроводуОсобенности монтажа

Монтаж накопительного нагревателя

Установка электрического бойлера

В случае с накопительными нагревателями временная установка не предусматривается. Вы, конечно же, можете подключить к выходу теплой воды обыкновенный шланг с лейкой, однако пользоваться подобным агрегатом будет категорически неудобно.

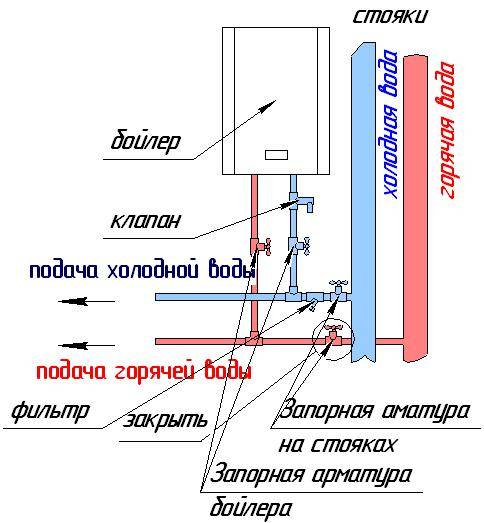

Схема подключения водонагревателя

Первый шаг. Выберите подходящее место для установки водонагревателя и проверьте стену.

Проточные модели имеют довольно малый вес. Накопительные же будут оказывать на стену гораздо более существенную нагрузку

Поэтому при выборе места для установки нагревателя нужно обращать внимание не только на степень удобства подводки труб, но и на прочность поверхности

Как установить накопительный водонагреватель

Как правило, нагреватели объемом до 200 л крепятся к стене. Баки большего объема предполагают исключительно напольную установку. Если нагреватель имеет объем свыше 50 л, его рекомендуется крепить исключительно к несущей стене.

Второй шаг. Подготовьте все необходимые приспособления для установки водонагревателя.

Материалы, которые Вам понадобятся

Вам понадобится:

перфоратор (если стена бетонная) либо ударная электродрель (если стена кирпичная);
маркер;
рулетка для измерений;
сверло для кафеля (если поверхность в месте будущего крепления нагревателя отделана плиткой);
защитный клапан;
лента ФУМ;
дюбеля и крепежные крюки;
строительный уровень.

При наличии требуемой разводки с предварительно смонтированными тройниками и запорной арматурой установка накопительного нагревателя выполняется в предельно простой последовательности.

Как установить бойлер

Первый шаг. Отступите примерно 150-200 мм от поверхности потолка и оставьте на стене метки для будущих отверстий. Благодаря такому зазору вы сможете удобно приподнимать водонагреватель для навешивания и снятия бака.

Второй шаг. Вооружившись дрелью (перфоратором) с подходящим сверлом сделайте в стене отверстия глубиной, соответствующей длине монтажных крюков.

Третий шаг. Забейте в подготовленные отверстия дюбеля, а затем вкрутите в них винты. Обязательно оставьте зазор для размещения крепежной планки водонагревателя.

Четвертый шаг. Установите бак на крепления.

Пятый шаг. Установите защитный клапан на вход холодной жидкости. С его помощью из системы будет удаляться чрезмерное давление. Трубку для слива лишней жидкости подключите к трубе канализации. Также эту трубку можно аккуратно ввести в бачок унитаза.

Шестой шаг. Подсоедините трубу холодной воды к входу водонагревателя. Вход маркируется синим. Подключение выполняйте исключительно через защитный клапан. На выход (маркируется красным) подсоедините трубу вывода готовой горячей жидкости.

Установка водонагревателя

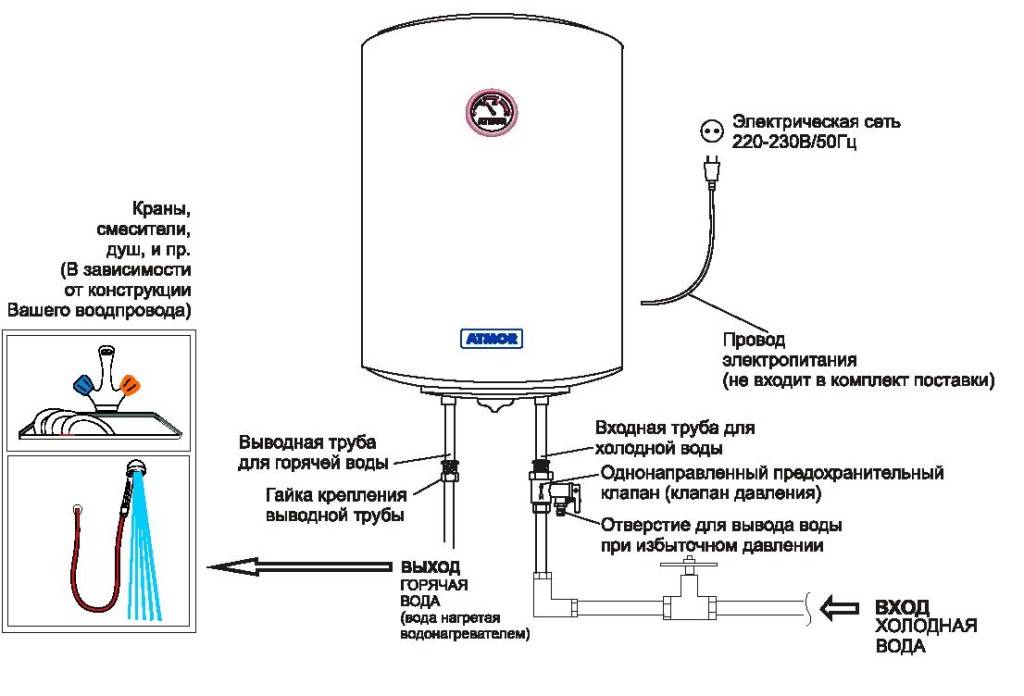

Типовая схема установки накопительного водонагревателя

Еще раз обратите внимание на важность предохранительного клапана. Без наличия такого приспособления бак может серьезно повредиться либо даже разорваться по причине чрезмерного повышения давления в процессе приготовления горячей воды

Схема подключения бойлера к сети своими руками

При наличии же защитного клапана лишнее давление будет попросту стравлено и устройство продолжит работать в нормальных условиях. Также с помощью предохранительного клапана вы сможете быстро и удобно сливать из нагревателя воду при необходимости выполнения работ по обслуживанию и ремонту оборудования.

Таким образом, установка водонагревателя не отличается особой сложностью. При желании вы можете самостоятельно выполнить установку и подключение накопительной модели либо проточного нагревателя. Достаточно лишь следовать положениям представленного руководства и все обязательно получится.

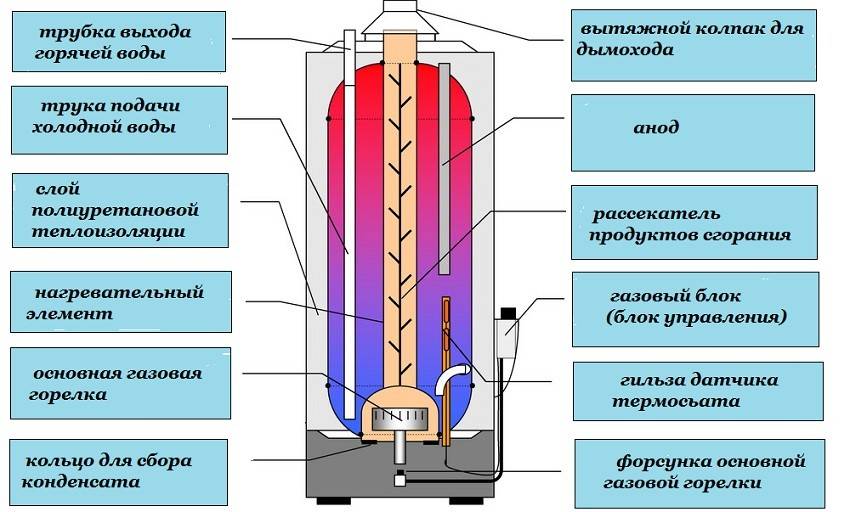

Схема газового водонагревателя

Удачной работы!

Прикинем шланги?

Если вы живете в частном доме и имеете свой источник холодной воды – тут все просто. На насосной станции вы можете посмотреть максимальный напор, который она может выдавать. Ориентируйтесь на это значение.

Если вода поступает из артезианской скважины под естественным напором, вопрос сложнее. Обычно ее давление не превышает 6 бар, но может достигать 10 бар.

В многоэтажных домах напор холодной воды зависит от многих факторов:

Этажности дома;
Вашего этажа;
Насосного оборудования.

Стандартное давление в городских сетях 4-5 бар. Но его иногда дополнительно повышают, особенно в домах большой этажности. Если количество этажей в здании 16 и выше – уточните, под каким давлением подается вода.

Важно!Обратите внимание на тип соединений – есть разные варианты. Например, на одном конце может быть наружная, а на втором – внутренняя резьба. Или же на обоих концах может быть одинаковая

Или же на обоих концах может быть одинаковая.

Также проверьте соответствие диаметра и шага резьбы тем, которые на водонагревателе и вентиле. Если диаметр или шаг не соответствуют, или не получается подобрать – придется покупать переходники.

Что касается длины шланга – она должна быть с запасом. 0,5-1 метра будет достаточно. В случае необходимости вы сможете переместить проточный водонагреватель или точку разбора – душевую кабину, раковину, смеситель.

Источники

https://eurosantehnik.ru/osobennosti-podklyucheniya-protochnogo-vodonagrevatelya.html
https://SamElectric.ru/komponenty/ustanovka-protochnogo-vodonagrevatelya.html
https://AvtonomnoeTeplo.ru/vodonagrevateli/2891-podklyuchenie-protochnogo-vodonagrevatelya.html
https://sovet-ingenera.com/otoplenie/vodonagrevatel/ustanovka-protochnogo-vodonagrevatelya-svoimi-rukami.html
https://uk-parkovaya.ru/secrets/connection/kak-podklucit-protocnyj-vodonagrevatel-k-elektroseti-i-smesitelu-v-kvartire.html
https://srtmx.ru/dlya-vody/shema-ustanovki-protochnogo-vodonagrevatelya.html
https://VTeple.xyz/podkljuchenie-protochnogo-vodonagrevatelja-vodoprovodu/
http://VannayaSovety.ru/oborudovanie/kak-podklyuchit-protochnyi-vodonagrevatel.html
https://tokzamer.ru/bez-rubriki/shema-podkljucheniya-protochnogo-vodonagrevatelya
https://domikelectrica.ru/podklyuchenie-protochnogo-vodonagrevatelya-k-vodoprovodu-i-k-elektroseti/
https://vannayaa.ru/tehnika-v-vannoj/podklyuchit-vodonagrevatel-protochnyj.html
https://moydomik.net/kommunik/santehnika/173-ustanovka-protochnogo-vodonagrevatelya-bolera.html

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

количество проживающих в доме людей;
максимальный расход горячей воды при одновременно открытых всех кранах;
количество водоразборных точек;
требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм 2 . Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления. Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Выбор места установки зависит от типа проточного прибора:

Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.

Монтаж на стену

Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:

Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий

Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами. Несущая основа готова

Теперь к планке осталось закрепить корпус водонагревателя

Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.

Выбор места

Прежде всего, для работы проточного водонагревателя нужна достаточная мощность. Они имеют мощность от 1 до 27 кВт, и обычно требуется установка новой сети и подключение к электрощиту. В квартирах чаще всего используются однофазные безнапорные проточные приборы, мощность которых составляет до 4-6 кВт.

Если у вас в квартире постоянно нет теплой воды, то следует выбрать модель помощнее, желательно напорного типа или рассмотреть вариант покупки бака накопительного типа.

Следует сказать, что маломощные проточные водонагреватели обычно имеют одну фазу, а приборы с мощностью от 11 кВт — трёхфазные. Если ваше жилье имеет только одну фазу, то и прибор вы можете устанавливать только однофазный.

Узнайте, как соорудить погреб с вентиляцией, овчарню, курятник, веранду, беседку, мангал, забор с фундаментом своими руками.

Выбор места, куда будет установлен проточный водонагреватель, зависит от его типа: безнапорный или напорный. Чаще всего, чтобы обеспечить себе мытьё под душем в период отключений воды, в ванных комнатах устанавливают безнапорные модели.

Конечно, они не способны дать такой напор горячей воды, который даёт централизованное снабжение горячей водой или напорный водонагреватель. Но и того потока нагретой воды, которым обеспечит вас безнапорный вид, вполне достаточно, чтобы помыться.

Важно! Следует использовать именно ту душевую насадку, которая идёт в комплекте к безнапорному водонагревателю — в ней меньше дырочек. Из обычной душевой насадки вода может идти едва-едва.Безнапорную модель устанавливают рядом с местом потребления нагреваемой им воды

Обычно это место над или под умывальником, сбоку. При этом учитываются следующие аспекты:

на него не должны попадать брызги от душа. Приборы, имеющие маркировку IP 24 и IP 25, защищены от попадания воды, но и их нежелательно ставить в местах заливания;
доступ к управлению, регулировке;
удобство пользования душем (краном), к которому идёт подключение;
удобство подключения к центральному водоснабжению;
прочность стены, к которой будут крепить прибор. Обычно вес таких нагревателей воды невелик, но стена должна обеспечить его надёжное крепление. Кирпичные, бетонные, деревянные стены обычно не вызывают сомнений, а вот гипсокартон может не подойти;
ровность стены. На слишком кривых поверхностях иногда сложно правильно установить прибор.

Узнайте, как избавиться от старой краски, поклеить обои, утеплить окна в квартире.Напорный водонагреватель способен обслуживать сразу несколько точек потребления воды. Его установку ведут рядом со стояком или точкой водоразбора. Такой прибор имеет большую мощность, чем безнапорный. Он может иметь как верхнее, так и нижнее подключение, но для установки и подключения такой модели лучше всё-таки обратиться к специалистам. Проточные водонагреватели бываю газовые и электрические. В основном используются электрические приборы, так как для газового необходимо, чтобы проектом была предусмотрена газовая колонка и наличие газопровода, а также установка должна быть согласована со службой горгаза.

Знаете ли вы? Одним из первых способов нагревания воды были раскаленные на огне камни, которые погружали в емкость с водой.

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

Монтаж муфты-«американки» на патрубок горячей воды бойлера.
Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

Металлическую трубу нужно тщательно зачистить от старой краски.
В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью

Как подключить проточный водонагреватель в квартире и на даче

Прежде чем начать установку водонагревателя проточного типа, убедитесь, что ваш счетчик и проводка “потянут” водонагреватель. Если у счетчика показатель силы тока менее 40А, он потребует замены.

Заменить счетчик несложно. Выбирайте самые мощные модели. Установкой занимаются службы энергонадзора.

То же касается и проводки. Старая алюминиевая проводка не выдержит больших нагрузок, что может привести к пожару. Лучше ее заменить новой медной с большим сечением

Обратите внимание и на мощность модели нагревателя. Не следует выбирать модели, которые неспособны держать температуру воды в 40 градусов при скорости потока 5 литров за минуту

Расчет сечения проводов

Таблица зависимости сечения медного кабеля от силы тока. Вы можете выбрать подходящее значение сечения провода из таблицы, зная мощность или ток водонагревателя..

Вспоминаем школьный курс физики и формулу мощности:

P = I * U;

где Р – мощность (Вт), I – сила тока (А), U – напряжение (В).

Получается, если мощность устройства составляет, к примеру, 7кВт, то по формуле легко высчитать необходимое значение силы тока.

I = P / U = 7000 / 220 ≈ 32 (А).

Далее считаем, с каким сечением должен быть медный кабель, чтобы выдержал такую силу тока.

На каждый квадратный миллиметр сечения медного провода приходиться 10 А тока.

Получается, что нам понадобится (берем с запасом), кабель с сечением 4 мм.

Максимальное значение мощности проточного водонагревателя – 8 кВт для квартиры. Для большего ее значения придется непременно менять счетчик. Не забывайте, что от счетчика питаются все электроприборы, а не только устройство для нагрева воды.

Дополнительная защита

Не забывайте о том, что любой нагревательный прибор, а особенно водонагревательный – это источник повышенной опасности. Не поленитесь и, меняя проводку, поставьте отдельный автомат на устройство. Этим вы защитите остальные приборы, проводку и счетчик от короткого замыкания, а дом от пожара.

Как подключить проточный ЭВН

Монтаж проточного водонагревателя можно разделить на три этапа:

Установить прибор на стене;
Расчет электропитания и его подключение;
Подсоединение системы к стоякам.

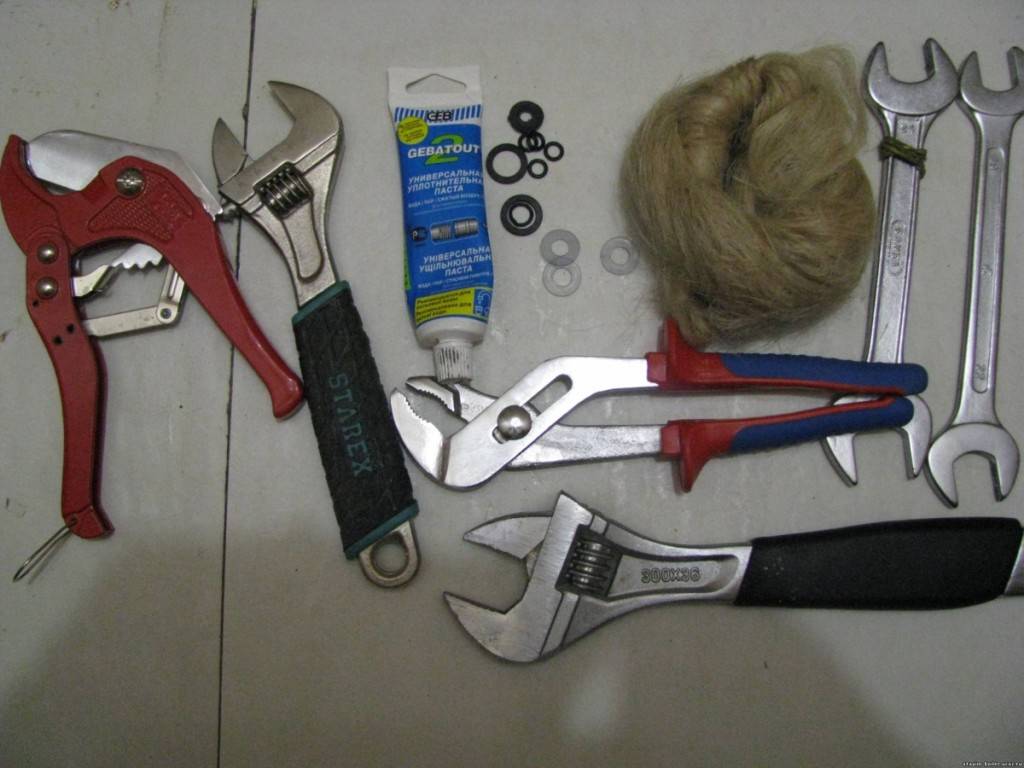

Для установки понадобятся инструменты (фото 3) и материалы:

дрель, сверла по бетону;
молоток;
отвертка;
газовый ключ;
рожковый ключ;
плоскогубцы;
металлопластиковая труба и к ней тройник;
кран и вентиль;
фум-лента или пакля для уплотнения резьбового соединения;
евророзетка с заземляющим контактом.

Итак, приступаем к работе:

Обычно электрический водонагреватель монтируется на стене как можно ближе к смесителю на кухне или в ванной для уменьшения тепловых потерь. Нагреватель желательно установить выше самой высокой точки, откуда вытекает вода (фото 2). С помощью кронштейна и крепежных винтов нагреватель закрепляется на стене. Небольшие размеры и вес ЭВН позволяют своими руками выполнить все операции крепления.
Электроподключение — главный момент всей установки. Начинаем с мощности прибора, указанной на его задней стенке. Пусть, к примеру, она равна 6 кВт. Используем формулу мощности: P = I * U (мощность = сила тока * напряжение). При напряжении в 220 В потребляемая водонагревателем сила тока равна: I = P / U, 6000 / 220 = 27,3 А, в то время как стандартные розетки выдерживают до 16 А. Значит, нужна отдельная линия от щитка на лестничной площадке и защитный автомат для нашего прибора. Рассчитываем сечение проводов дополнительного кабеля, используя соотношение: медный провод сечением в 1 мм² рассчитан на 10 А. Расчет для нашего примера дает сечение: 27,3 / 10 = 2,73 мм². После округления получаем 3 мм². Выбираем стандартный кабель ПВС (3х4) с тремя жилами. Сечение каждой жилы 4 мм². Подключение кабеля к ЭВН и щитку своими руками не вызывает проблем: провод в белой оплетке — к фазе (L или F), в голубой оплетке — к нулю (N), желто-зеленый провод — заземление (фото 4).

Подключение к системе водоснабжения осуществлено двумя способами:

Стационарный способ: обеспечивает подачу горячей воды в ванную комнату и на кухню в моменты отключения центрального горячего водоснабжения (ГВС) или его отсутствия. Подключается ЭВН к системе водоснабжения с помощью 2 тройников (врезаются в трубы холодной и горячей воды), 2 вентилей и металлопластиковых труб. После такого несложного монтажа своими руками проверяем герметичность системы (открываем смеситель и краны, в том числе и перед ЭВН), затем перекрываем стояк горячей воды и подаем напряжение. Заметим, что ЭВН обязательно должен быть снабжен предохранительным обратным клапаном, который регулирует давление в системе и не дает воде сливаться обратно в центральную трубу. При включении ЭВН краны “1”, “3”, “4” открыты, кран “2” закрыт.
Водонагреватель не используется: краны “1”, “2” открыты, “3”, “4” закрыты (схема на фото 5); временное подключение предусматривает использование только душевого шланга (прилагается в комплекте), который соединяется с выходом нагретой воды ЭВН.

Итак, небольшой объем информации и элементарное владение инструментами позволяют разобраться в работе ЭВН, произвести его расчет и часть работ выполнить своими руками.

Подготовка инструментов

Параметры схем таких устройств почти одинаковые, поэтому для монтажа на стену понадобятся:

дрель;
сверла по бетону;
шурупы;
шуруповерт;
дюбеля;
саморезы;
молоток;
отвертки;
линейка или рулетка;
уровень;
газовый ключ;
рожковый ключ;
плоскогубцы;
пассатижи;
медный трехжильный провод с двойной изоляцией;
ФУМ-лента для герметизации соединений;
металлопластиковая труба;
евророзетка;
тройник;
запорные краны;
гибкие шланги.

При необходимости наращивания труб из пропилена приобретают труборез и специализированный паяльник. Розетка должна иметь заземление. Набор может отличаться, все зависит от модели.

Самостоятельное подключение проточного водонагревателя

Как подключить водонагреватель: подготовка

Частые ошибки

Монтаж накопительного нагревателя

Прикинем шланги?
