Пошаговая инструкция
Работу разбил на несколько этапов:
- подготовка и сборка деталей из МДФ,
- монтаж вкладного каркаса под матрас,
- изготовление подъёмных механизмов,
- сборка каркаса кровати с подъёмным механизмом своими руками.

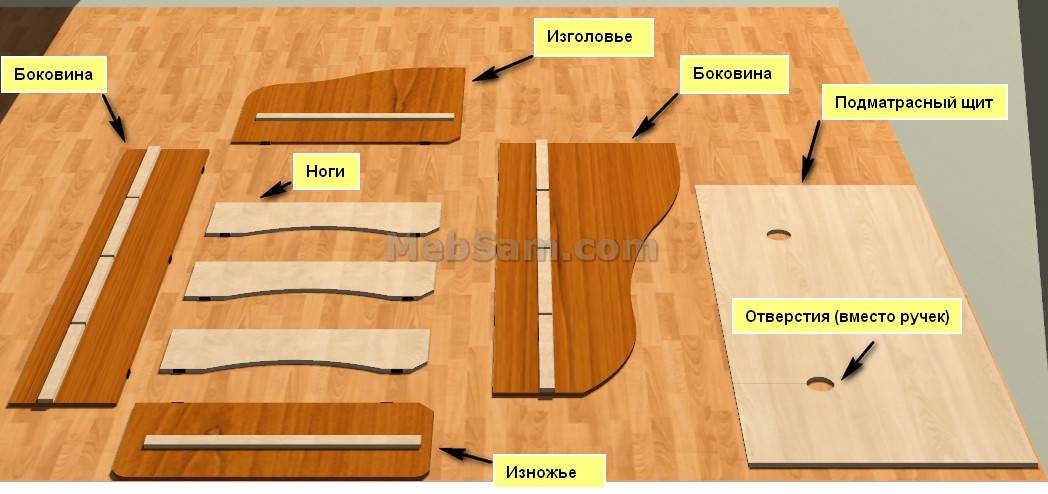

Подготовка и сборка деталей из МДФ
- На листе бумаги нарисовал чертежи кровати с подъёмным механизмом.
- На листе МДФ карандашом с помощью рулетки и металлической линейки нанёс разметку будущих деталей корпуса.
- Лист МДФ разрезал на удобные для раскроя части.
- На верстаке закрепил струбцинами части листа МДФ.
- Электролобзиком вырезал элементы для сборки корпуса кровати 1600 х 2000 с подъёмным механизмом.
- Торцы всех деталей протёр влажной тряпкой.
- Прижимая утюгом кромочную ленту, прогладил все торцы, кроме тех, которые обращены к полу.
- Выставил изголовье (1664 × 772 мм), две боковые царги (2054 × 296 мм), заднюю стенку (1664 × 296 мм) и поперечную доску (150 × 1608 × 20 мм).
- С внешней стороны угловых соединений просверлил по 2 отверстия под конфирматы.
- Крестовой отвёрткой установил крепёж.
- Головки конфирматов закрыл пластиковыми заглушками на клее ПВА.
- Внутри 4 углов шуруповёртом установил пластмассовые уголки.
- Для обеспечения дополнительной жёсткости каркаса установил поперечную доску, соединив её с боковинами металлическими уголками на шурупах.
- Лист ДВП обрезал электролобзиком до размеров 2054 × 1664 мм.
- Собранный каркас поставил набок. По всему периметру кровати шурупами закрепил лист днища из ДВП.
- Снизу по углам каркаса и посередине царг просверлил отверстия. В них вставил ножки. Пластиковые опоры обеспечивают лёгкое передвижение мебели по полу. При влажной уборке помещения ножки исключают контакт МДФ с мокрым полом.
Монтаж вкладного каркаса под матрас

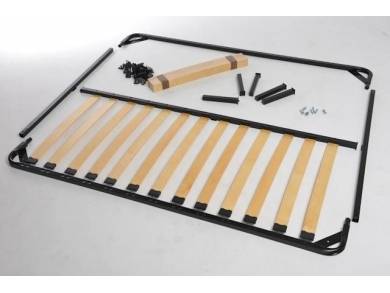

Купил вкладной каркас в разобранном виде, что удобно для перевозки его в транспорте. Следуя инструкции, собрал выдвижное основание без особого труда. Для этого понадобился гаечный ключ и отвёртка.

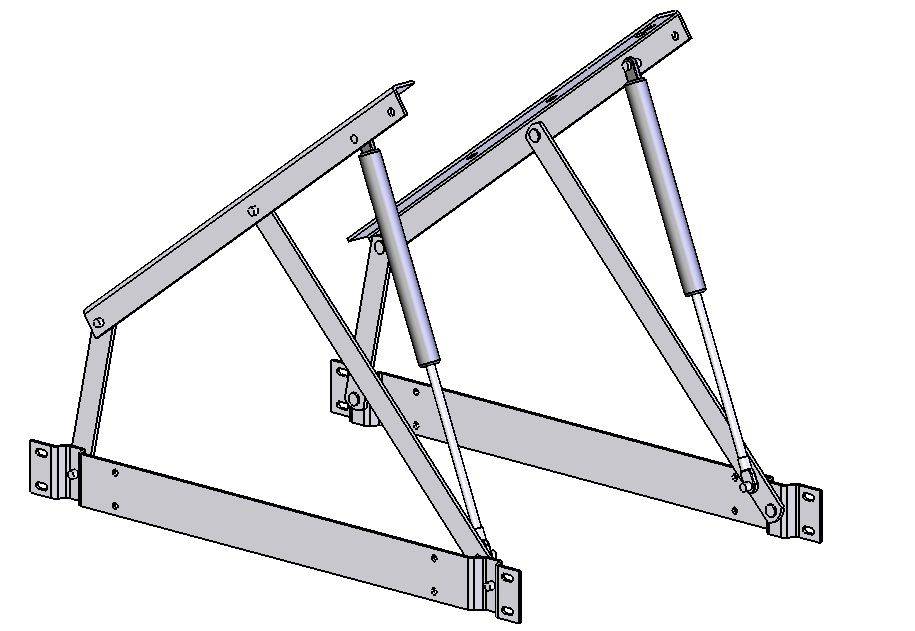

Изготовление подъёмных механизмов
Не каждому под силу сделать самому подъёмные механизмы. Их можно приобрести в собранном виде в строительном супермаркете. Я решил изготовить подъёмники сам. Подъёмники делал по чертежу.
Для изготовления узлов механизмов потребовалось:
- уголок 32 × 32 мм длиной 700 мм – 2 шт.;
- стальная полоса 50 х 640 х 3 мм – 2 шт.;
- стяжки длиной 150 мм – 2 шт.;
- стяжки длиной 430 мм;
- шарнирные втулки – 8 шт.;
- газовые амортизаторы – 2 шт.
Единственным затруднением явилось формирование вертикальных прогибов в стальных полосах под шарнирное крепление нижних концов рычагов. Мне сделали их в слесарной мастерской, используя небольшой пресс.
Сборка кровати с подъёмным механизмом своими руками
Оставалась самая сложная операция – сборка каркаса кровати и механизма подъёма в единую конструкцию. Для окончательной сборки я попросил помочь двух своих друзей. Работа была выполнена согласно пунктам следующего списка.
Этапы сборки кровати
- В металлической раме вкладного каркаса просверлил монтажные отверстия.
- С внутренних сторон боковин корпуса кровати закрепил болтами подъёмники через сквозные отверстия.
- С помощью двух помощников, которые держали вкладной каркас, болтами прикрепил верхние части подъёмников к раме.
- С внешней стороны боковин головки болтов закрыл пластиковыми заглушками под цвет МДФ.
- Окончательно проверил надёжность и правильность крепежа всей подвижной конструкции кровати.
Разновидности подъемных механизмов, их принципы работы в кровати
На сегодняшний день рынок мебели предлагает несколько видов подъемников, которые устанавливаются в кровати различных размеров и дизайнов. Они отличаются ценой, конструкцией, долговечностью, а также физическими усилиями, которые необходимо применить для их подъема. По принципу работы они разделяются на три группы:
- Ручной механизм на петлях. Самый простой, дешевый вариант, имел высокую популярность в 90-е годы. Сейчас кроватей с таким подъемником относительно мало, ведь он требует значительных физических усилий (вес основания полностью на руках у человека), может спровоцировать деформацию корпуса (чаще всего, петли устанавливают в недорогие модели, выполненные из ДСП, которые при частой эксплуатации не выдерживают вес основания и портятся). Ради справедливости, стоит отметить, что сам подъемник достаточно прочный, редко выходит из строя.

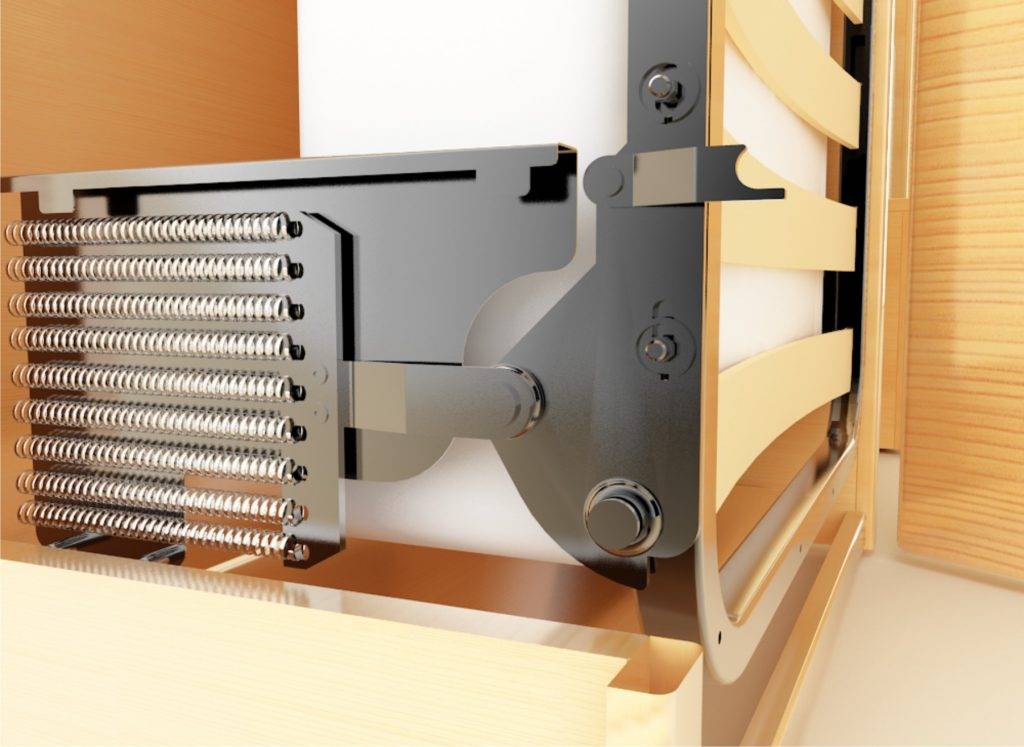

- Пружинная система подъема. Удобный, простой в использовании механизм. Считается бюджетным вариантом, соответственно, устанавливается в недорогие кровати. Не требует больших усилий для подъема, но все же, ребенок с ним не справиться. Пружины лишь частично компенсируют вес основания. Существенным недостатком является небольшой срок эксплуатации, около 5 лет, после чего, пружины растягиваются и требуют замены.

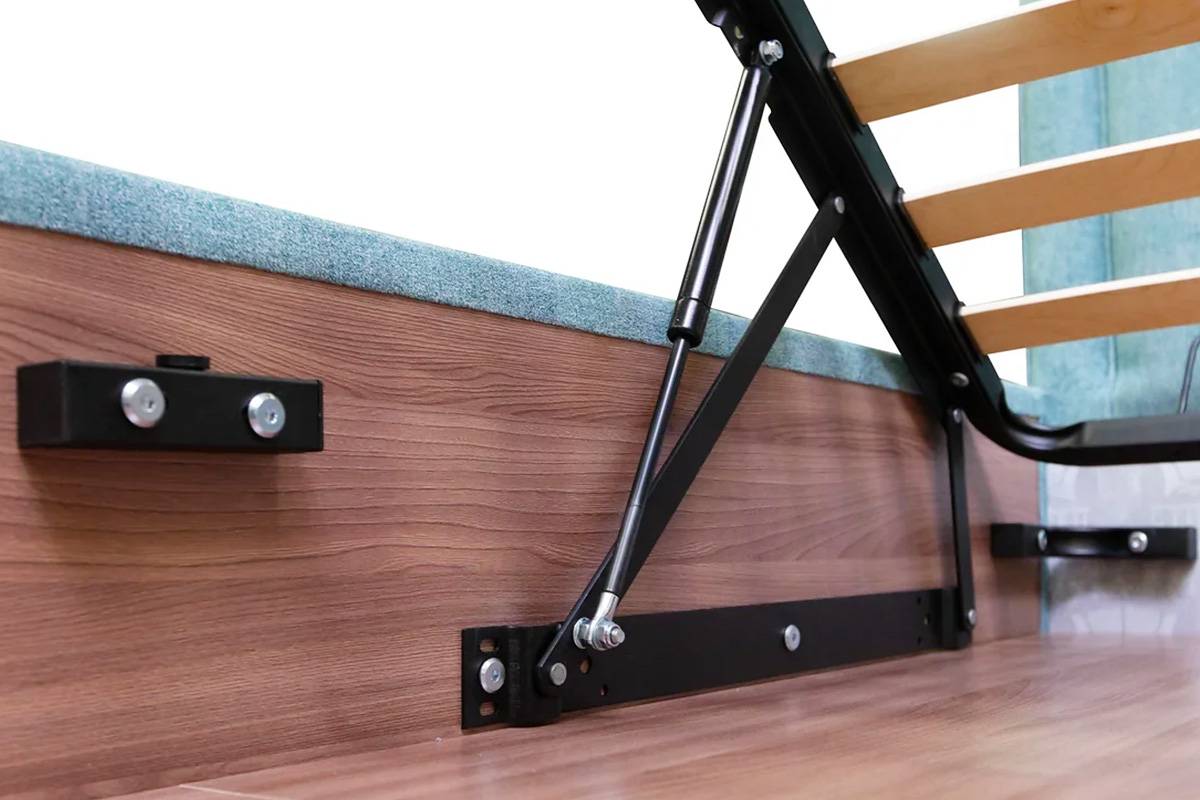

- Механизм на газовых амортизаторах, или газлифт. На сегодня является наиболее усовершенствованным, легким в использовании. Практически не требует усилий со стороны человека. Работает плавно, без шума, надежно фиксирует поднятую основу. Система считается надежной, устанавливается на любой спальной мебели, даже детской. При правильно подобранных амортизаторах может прослужить более десяти лет. Его стоимость выше, чем у других механизмов, но полностью оправдывается комфортностью и безопасностью использования.
Как установить газлифт в кровать
Данный подъемный механизм — самый популярный среди производителей, около 50% всей мебели оснащены именно этим подъемником. Как собрать и установить газлифт на кровать? Предлагаем пошаговую инструкцию.
Шаг 1. Собрать короб кровати.
Установка подъемного механизма не может быть осуществлена без готового нижнего корпуса, ведь именно к нему он будет крепиться.
Шаг 2. Собрать подъемник, зафиксировать его у боковой панели.
Это самое ответственное задание. Сборка механизма — кропотливый труд, требующий знаний и конструкторского мышления, поэтому опытные мебельщики рекомендуют приобретать уже собранное устройство. Оно не требует многочисленных манипуляций, лишь правильное расположение относительно сторон (лево и право), и строгую симметрию.
Шаг 3. Закрепить ортопедическое основание на подъемном механизме
Верх кровати, или ортопедическое основание, на котором будет лежать матрас, предварительно нуждается в сборке, и только в готовом виде его следует крепить на подъемник и газовые амортизаторы. Важно отметить, что крепление должно происходить при поднятом основании
Процесс установки завершен, можно демонстрировать работу подъемника, закручивать плохо закрепленные детали, укладывать на кровать матрас. Алгоритм достаточно прост, при соблюдении инструкций с ним справиться любой
Самое важное — это непосредственно газлифт, чтобы выбрать его правильно, рассчитать оптимальную нагрузку, лучше обратиться к специалисту
Как сделать механизм для мебели-трансформер
Видов подъемных механизмов на сегодняшний день, предостаточно на рынке. Рассмотрим оборудование, которое применяется для кроватей. Наиболее популярные устройства: механические и газовые пружины. Первые, работают с помощью натяжки пружин. Второй тип — амортизаторы пружины (газлифты). Еще есть петельный механизм — конструкция, где больше усилий прикладывает человек для поднятия кровати.
На данный момент производителями предлагается множество интересных вариантов.
Изготовить откидное устройство нелегко, но возможно, если придерживаться инструкции:
- из металлических частей изготавливаем верхнюю рейку (уголок);
- нижняя рейка — плоская (крепится к коробу);
- соединить рейки необходимо двумя металлическими, двигающимися (на болтах) вертикальными рейками, одна больше по размеру;
- покупаем, например, газлифт и крепим на металлическое основание.
Механизм трансформирующейся мебели быстро изнашивается, что может привести к ее преждевременному выходу из строя.
Установка подъемного механизма
Планируя собрать устройство Suspa, следует ознакомиться с основными рекомендациями производителя этой фурнитуры. Процесс монтажа газлифта можно разбить на несколько последовательных шагов:
Сначала собирается каркас кровати. Выполняя все операции, учитывайте инструкции производителя. Для соединения досок используют металлические уголки. Это позволит упрочнить всю конструкцию и сделать ее более стойкой к внешним воздействиям.
Когда каркас собран, приступают к креплению газлифта
Фиксация конструкции происходит с помощью специальных саморезов, которые зачастую идут в комплекте
Обратите внимание на то, что некоторые газлифты бывают односторонними
Поэтому важно не перепутать их местами
Поэтому важно не перепутать их местами.
В некоторых случаях важную роль играет и сторона цилиндра. Данную характеристику следует уточнить у производителя.
На данном этапе собирается откидной каркас. В некоторых случаях он является металлическим и цельным. Если же конструкция из дерева, тогда ее сооружают в соответствии с инструкцией производителя.
Завершается процедура креплением газлифта к верхнему элементу
Важно прикручивать механизм лишь в открытом состоянии крышки. Это позволит исключить вероятность поломки при неправильном расчете длины плеча
Когда вся конструкция собрана, следует несколько раз запустить систему, чтобы проверить ее работоспособность
Если система не работает качественно, следует заново установить механизм.
Когда вся конструкция собрана, следует несколько раз запустить систему, чтобы проверить ее работоспособность. Если система не работает качественно, следует заново установить механизм.
Установка газлифтов на кровать может отличаться многими нюансами. Если вы не уверены в том, что сможете выполнить операцию качественно, следует доверить ее опытному специалисту. Оптимальным вариантом будет изготовление такой мебели под заказ. Это позволит не только подобрать размеры и стиль конструкции, но и определить оптимальные характеристики подъемного механизма.
Если вы все же хотите справиться со всей работой самостоятельно, учитывайте важные нюансы. Так вы сможете получить лучший результат. О том, как устанавливается газлифт, смотрите в следующем видео.
Какой выбрать подъемный механизм
Дизайн современных кроватей позволяет использовать их в разных по размеру комнатах, имея при этом подходящий подъемный механизм, благодаря которому спальное место может откидываться как горизонтально, так и вертикально. Кроме этого, подъемные кровати классифицируются по виду встроенного подъемника. От него зависит простота и удобство использования мебели. Подъемный механизм делится на 3 вида:
- с ручным подъемом;
- пружинный;
- на газовых амортизаторах.
Газлифт Пружинный Ручной Механизм с ручным подъемом является самым доступным устройством, потому как он не содержит дополнительных приспособлений в виде амортизаторов или пружин. Кровати с таким механизмом в основном используются для взрослых, так как при открытии короба нужно приложить немалые усилия, детям справится с такой нагрузкой не под силу. Но, кроме недостатков, у ручного механизма есть и преимущества — прочность, долговечность.
Пружинный механизм удобен в использовании, но вот срок его эксплуатации составляет от 3 лет до 5, после чего нужно будет полностью его менять. Основная причина поломки, это износ, растягивание пружины. Большим плюсом пружинного механизма является его цена, она сравнительно небольшая, благодаря чему он очень востребован и пользуется спросом.
Газовый амортизатор является самыми удобным, надежным, долговечным механизмом. Работает устройство плавно, бесшумно практически без вмешательства человека. Срок эксплуатации такого механизма составляет от 5 лет до 10, при постоянном его использовании. Выбор амортизатора осуществляется в зависимости от габаритов изделия, веса спального каркаса. Механизм на газовых амортизаторах является дорогим, но в то же время востребованным.
При изготовлении кровати своими руками, подъемное устройство можно купить в мебельных магазинах или заказать по интернету. Можно изготовить своими руками из подходящих материалов. Но при выборе материалов нужно учитывать то, что нагрузка от матраса ложится не только на амортизаторы и планки механизма, а и на места креплений с крепежной фурнитурой.
Крепление механизма происходит в таком порядке:
- вначале устанавливается верхняя планка устройства, к цокольной части короба, обрешетки спальной плоскости;
- для ее полного закрепления изготавливается планка из железного уголкового проката;
- сборка двух последующих планок позволит контролировать высоту подъема решетки с матрасом;
- крепление нижней опорной планки производится к основному коробу, она необходима для облегчения скольжения шарнирных опор;
- закончив установку механизма нужно проверить все его крепления.
Газлифт крепится на реечное основание Механизм на газовых амортизаторах Установка газовых амортизаторов
Подготовка деталей и инструментов
Перед тем как приступить к сборке, необходимо проверить наличие всех деталей и комплектующих кровати. Обычно в стандартный набор входят:
- изголовье кровати;
- продольные боковые рамы (царги);
- центральная рама;
- уголок мебельный (стяжной);
- набор нужных по размеру винтов;
- дополнительное ортопедическое основание.
Сборка двуспальной кровати – собирать ее нелегко, этот процесс требует аккуратности, а также внимательности. Начинать работу следует четко по инструкции, где пошагово описана сборка, дан перечень нужных инструментов и материалов. В первую очередь нужно иметь саморезы, винты, болты. Из инструментов понадобятся отвертки с разными наконечниками, шуруповерт, гаечный ключ. Для сборки новых моделей кровати могут использоваться евровинты, для которых нужны конкретные ключи. Не будет лишней рулетка, так как придется отмерять части деталей, и уровень, для измерения точности углов.
Перед началом сборки кровати следует запомнить основные принципы и требования:
- одному производить сборку неудобно, лучше это делать вдвоем;
- помещение не должно быть тесным, нужно место, чтобы разложить большие детали, провести замеры и вырезку;
- болты и шурупы сразу не стоит сильно закреплять, сначала все детали должны быть собраны, а потом только стоит закрепить крепежи;
- инструкцию по сборке нужно хранить, иногда приходится что-то переделывать.
Виды механизмов
Сам подъемный механизм бывает:
- механическим. Он отличается низкой стоимостью и простотой конструкции. Он представляет собой простой механизм на пружинах, поднять который необходимо физическими усилиями.
Но такой вариант не самый идеальный. Помимо неудобств в эксплуатации, такие модели часто выходят из строя;
- на витых пружинах. Этот механизм имеет приемлемую стоимость и отличается удобством и простотой в эксплуатации;
- на газовых амортизаторах. Это самый надежный и долговечный вариант. Стоимость газлифтов значительно дороже, но она быстро окупается в процессе длительной эксплуатации.
На каком варианте остановить выбор, люди должны отталкиваться от личных предпочтений и финансовых возможностей.
Совет: если вы хотите сделать практичную и долговечную кровать, отдайте предпочтение механизму на газовых амортизаторах. Если вы собираетесь сделать эконом вариант, например, для установки на даче, можно выбрать простой механический механизм.
Как отремонтировать своими руками
Снимать лифтовый механизм для ремонта можно только в том случае, если он не в сжатом состоянии и цилиндр не поврежден. Чтобы отремонтировать газлифт нужно, прежде всего, знать его конструкцию и выяснить причины неисправности или поломки приспособления.
Шток может двигаться с максимальной скоростью до 300 мм/с. При этом внутри цилиндра давление не превышает 160 бар.
Необходимо обратить внимание на следующие моменты:
- Монтаж подъемного механизма должен производиться только в открытом положении газлифта;
- Точки крепления устройства должны быть хорошо зафиксированы в проушинах с помощью крепежных шпилек и болтов. Крепление необходимо произвести так, чтобы приспособление свободно двигалось при подъеме и опускании верха кровати. Шпильки и болты не должны быть перетянуты;
- Демонтаж проводится в открытом положении газлифта, начинать нужно с откручивания креплений.
Газлифты не только снижают нагрузку для человека, но и оберегают каркас кровати от быстрого разрушения.
Основные причины неисправностей или поломки:
- Попадание пыли, химических реагентов, механические повреждения. Это может привести к повреждению уплотнений механизма, значительно сократить срок его службы. При эксплуатации газлифт следует оберегать;
- Вытекание масла или выход газа из устройства. Можно заправить цилиндр смазкой. Ни в коем случае газлифт нельзя пытаться вскрывать, так как внутри цилиндра высокое давление;
- Неверный подбор силы газлифтов с самого начало. Они примерно подбираются из расчета 10 Н на 1 кг нагрузки. Если основание кровати с матрасом весит около 30 кг, то каждое приспособление должно быть рассчитано на 300 Н. В случае ошибки при расчете, нужно заменить приспособление.
Если поставить на мебель мощные газлифты, то не всегда это будет практично. В таком случае опустить или поднять каркас будет сложно.
При серьезном повреждении требуется приспособление заменить. При несущественных неполадках в работе можно просто произвести дополнительную регулировку.
