Как сделать своими руками из болгарки циркулярку, торцовку, ручную электропилу

Как сделать стационарную циркулярную пилу из отрезной своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим подробную пошаговую инструкцию о том, как самостоятельно переоборудовать дисковую пилу в стационарную циркулярную своими руками. Каждый мастеровой человек знает, как хорошо иметь свою собственную стационарную циркулярную пилу, при помощи которой можно распускать доски различной ширины, пропиливать пазы и все это довольно удобно. Но не каждый человек любящий заниматься столярным делом может себе позволить приобретение заводского станка, да и если работать время от времени, то и вообще не имеет смысла тратить средства на покупку. А вот сделать циркулярную пилу из отрезной и нескольких листов фанеры или же ДСП вполне возможно. Экономим силы, время и семейный бюджет)

Для сборки самодельной стационарной циркулярной пилы вам понадобится отрезная дисковая пила, несколько саморезов по дереву с пресс-шайбой, толстая фанера или ДСП, электроудлиннитель и еще немного саморезов для сборки непосредственно самого стола.

дисковая электропила
саморезы с пресс-шайбой
фанера или ДСП
электроудленнитель
деревянная пейка
струбцина 2 шт

дрель или шуруповерт
линейка
дисковая пила
умелые руки)

Пошаговая инструкция по созданию стационарной циркулярной пилы своими руками. Для начала была отрезана доска под столешницу станка, затем сделана разметка под распил. В подошве отрезной пилы сверлится не менее 4 х отверстий для крепления ее в нижней части стола. Разметка для места пропила. Саморезы с пресс-шайбой для крепления пилы к столешнице. Отверткой прикручиваем саморезы, кстати по длине они должны быть короче чем толщина доски к которой они будут прикручены. Дисковой пилой делаем пропил по намеченной черте. Устанавливаем и проверяем какова же будет высота? Затем собирается непосредственно сам стол, размеры подбираются индивидуально в меру ваших физиологических особенностей. Подключаем к электроудлиннителю с выключателем (красной кнопкой) направляющую можно сделать из деревянной рейки закрепив ее по краям струбцинами. Пробная распиловка. Все отлично) Вот таким нехитрым образом можно сделать свою собственную стационарную циркулярную пилу

Спасибо за внимание!

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

повышенная виброустойчивость;
недопустимо прогибание при нагрузке свыше 50-60 кг;
наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

клиноременная передача;
механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Стационарный станок

Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.

Станина

Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.

Столешница

И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.

В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:

пропил делают в цельном листе;
столешницу собирают из двух полотен.

Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.

Мотор

Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.

Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.

Передача вращения

Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.

Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.

Маятниковая подвеска

Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.

Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.

Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.

С самим процессом можно познакомиться поближе, если посмотреть это увлекательное видео:

Детали изготовления

Наносим на ДСП разметку под разные углы торцевания и по меткам вкручиваем метизы.

Поворотный механизм ставится на вращательную ось автоколеса (шкворень), он поддерживается подшипником диаметром 0,15 м или более. Устанавливаем вращающийся полукруг с пропилами.

На наружную сторону подшипника приделываем уши для удержания на базе винтами М6. Ставим сбоку фиксатор с барашком.

Протяжку выполняем из нерабочих амортизаторов. Из них выливают масло, сверлят вентиляционные отверстия, которые необходимо защитить от мелких частиц. Дабы при старте запуска не было рывка, на пилу необходимо установить плавный пуск, который немного уменьшит скорость. Устанавливаем рабочую станину с прорезанной щелью для пилы.

Последняя стадия деятельности — установка защитного механизма для диска. А на дно прикручиваем направляющую рейку.

Наша торцовка готова к работе.

Недостатки агрегата:

слишком шумно работает;
для контроля пропилов по дереву применяют древесные обрезки, затем тяга устанавливается точно, и тогда уже пилят начисто.

Из циркулярки сделать инструмент можно аналогичным образом.

Это интересно: Особенности ручных цепных пил

Грубая зачистка древесины

Кордщетки

Употребляются в большей степени для первичной (грубой) шлифовки древесной породы, когда требуется сгладить выпуклости эталона. Они по специфике внедрения не довольно чем отличаются от рашпилей. Разница исключительно в скорости выполнения технологической операции. При определенных возможностях такие насадки целесообразно использовать и для чистовой обработки дерева.

Диски торцевые

Наименования гласит само за себя. Такими насадками обрабатываются конечные части древесных заготовок (срезы). В особенности эффективны, если приходится иметь дело с угловыми (косыми) распилами.

Диск-рубанок

Такая насадка практически на 100 процентов заменяет этот ручной инструмент.

Незаменимая вещь, если требуется, к примеру, произвести подготовительную обработку бревна – при строительстве сруба, подготовке опор ограждения и т.д.

В данном случае защитный кожух можно снять. Такая насадка является цельнолитой, и ее разрушение не происходит. Но защита от разлетающейся щепы (очки, уплотненная одежда, рукавицы) требуется.
Допускается работа только с «болгаркой», в какой предусмотрена (или устанавливается) 2-ая ручка. УШМ должна удерживаться при подготовительный обработке дерева непременно 2-мя руками.

Причины поломок

408-105 Статор для УШМ Hitachi G18SE3 и HAMMER. Фото 220Вольт

Наиболее частой причиной выхода из строя статора болгарки является нарушение условий эксплуатации. Асинхронные двигатели обладают способностью сохранять обороты вне зависимости от величины действующей нагрузки. Это является одновременно и достоинством, и недостатком.

Возможность выполнить работу при больших нагрузках сопровождается перегревом инструмента, что способствует при длительной эксплуатации к возникновению неисправностей в обмотках ротора и статора. Под действием высокой температуры выгорает защитный слой изоляционного покрытия, что приводит к выходу электрических узлов из строя.

Как сделать своими руками из болгарки циркулярку, торцовку, ручную электропилу, Как сделать торцовочную

Торцовочная пила своими руками.Стусло для циркулярки либо торцовка своими руками. — Продолжительность: Андрей Невашедело просмотров. Дерево является наиболее пользующимся популярностью материалом, который отлично поддается обработке. Хотя, для фиксированных углов можно будет и сделать отверстия. Торцовочная пила своими руками.

Легче — на торцовочной каретке переворачиваешь доску и ещё раз проходишь. На базе ручной дисковой пилы была сделана торцовочная пила, которая очень хорошо проявила себя в вырезании серии кругов из ДСП.Стусло для циркулярки или торцовка своими руками.

Коль скоро же вы не рискуете собственноручно сооружать торцовочное устройство для бытового использования, и у вас в наличии имеется обыкновенная дисковая пила, на помощь придет специализированная подвижная каретка для циркулярки. Сбоку станка расположены органы управления: Различаются маятниковые употреблял ы также по размерам и типам используемых пил ьных дисков. Несмотря на наличие станины, это оборудование не считается стационарным, поскольку имеет возможность устанавливаться в всяком месте, перевозиться или же переноситься туда, где необходимо выполнять распил. Широкое применение при больших объёмах дел с досками, брусками и другими пиломатериалами из дерева либо композитных материалов на основе древесины, находят торцевые пилы. Как сделать самодельный торцовочный станок (торцовку) по дереву своими руками. Конструкция торцовки идентична с дисковой пилой, установленной над трудящимся столом.Как сделать циркулярку своими руками из ручной дисковой пилы.

Тем не менее, мысли по стационарному креплению циркулярки даром не прошли, и как скоро замаячила необходимость в торцовке я принял решение попробовать сделать ее из ручной циркулярной пилы. Ответ на комментарий vgik-alex , написанный 2 года назад. Сбивается и скрепляется конфирмантами. Эксплуатировать их удобно в стационарном режиме. Торцевая пила по дереву: выбираем, настраиваем, делаем из болгарки и циркулярки.5 Если пила не включается — характерные неисправности и ремонт6 Из чего можно сделать электронную пилу своими руками.

А после обеда принял решение еще продвинуться в этом направлении и переоборудовал циркулярку в торцовку.Я сразу устроил оправки-шаблоны 90 и 45 градусов, по необходимости нарежу и на другие углы.Вся прелесть торцовочной пилы в продольной протяжке От задач находится в зависимости. Чаще всего семейные умельцы собирают торцовочную пилу из болгарки. ЗАЗ Хищный 2. Через отверстие в упоре вставлять штифт и потом отмечать упор под необходимым углом. Когда еще только предстоит брать, то это естественно очень хорошо. Торцовочная пила.О том, как сделать пилораму из болгарки, показано в этом видео: Интересные моменты использования самодельной циркулярки.

Метки: сделать циркуляцию пилу из ручной дисковой пилы своими руками.Занимаюсь изготовлением ульев-лежаков. Циркулярка делалась именно для этого.Далее, для торцовки одинаковых заготовок и пропиливания пазов, устроил торцовочную каретку. На официальном сайте — http: Такой верстак можно использовать как в домашней мастерской, так и брать с собой на вывоз. Иногда появляется потребность изменить ширину доски или толщину бруска. При протяженности дуги, скажем, 80 мм, в центре упора ход станет в два раза меньше — 40 мм.

Чтобы можно было торцевать заготовки под определенным углом, в момент сборки торцовочная пила снабжается особыми ушками, наваренными с наружной стороны станка на небольшом расстоянии друг от приятеля. У меня Зубр недорогая, вроде 5 тыс. Станина производится из регулируемых опор, металлического уголка и стоек от старенькой кровати. Приступая к сборке торцовочного станка своим руками необходимо быть готовым к тому, что при работе такой аппарат издает много шума, и это чуть ли не единственный его недостаток.

Просверлил шину совместно со столешницей. Распиловку досок можно произвести модернизированной болгаркой. У нас холодильник прослужил

Конструкция циркулярной пилы

Общая схема стационарной циркулярной пилы

На первом этапе следует разобраться с особенностями конструкции, определить оптимальную схему изготовления. Она напрямую зависит от характеристик выполняемых работ, габаритов заготовки, породы древесины. Лишь после этого может быть изготовлена циркулярная пила своими руками.

Главным компонентом пилы является диск, на торцевой поверхности которого располагаются режущие зубья. Они могут отличаться не только геометрическими размерами, но и углом наклона относительно плоскости диска. Для выполнения распилов в конструкции предусмотрен электродвигатель. Он может соединяться с диском напрямую (через вал) или с помощью системы передачи движущего момента. Этот инструмент предназначен для выполнения продольных и поперечных распилов, в некоторых моделях есть возможность сделать угловые, относительно плоскости заготовки.

Перед тем как сделать дисковую пилу своими руками следует выбрать глубину обработки. Для этого необходимо ознакомиться с классификацией оборудования:

малые — от 40 до 46 мм;
средние — от 55 до 55 мм;
большие — от 65 до 70 мм;
профессиональные — от 65 до 140 мм.

Для работы по дому достаточно выбрать модель с малым или средним значением глубины распила. Если необходима сложная обработка материалов — потребуется ручная циркулярная пила. Для осуществления вертикальных срезов можно сделать самодельную пилораму.

Техника безопасности

Деревообрабатывающие станки являются наиболее травмоопасным видом оборудования. Ручной фрезер — не исключение

Работа с ним требует осторожности, аккуратности и знания правил техники безопасности:

Одежда должна быть достаточно плотной, без свисающих концов, завязок или иных мешающих элементов;
Древесная пыль опасна для органов дыхания, является сильным аллергеном. Рекомендуется использовать респиратор, хотя бы обычный «лепесток»;
Отлетающая стружка может попасть в глаза. Большинство фрезеров имеют защитный щиток, но воспользоваться очками будет не лишним;
Необходимо крепко удерживать станок в руках. При работе он вибрирует, стремится развернуться в сторону, противоположную вращению вала. Не следует отвлекаться и выпускать работающий фрезер из рук;
Утапливать хвостовик фрезы в цангу не менее, чем на 20 мм и надежно зажимать гайку ключом;
Перед работой проверять состояние подшипников на кромочных фрезах. Они не должны скрипеть, шататься, клинить. Если замечены изъяны, ролик надо заменить;
Сначала надо запустить фрезер и дождаться набора рабочей скорости вращения, и только после этого вводить фрезу в материал. При необходимости остановить работу сначала выводят фрезу из материала, затем останавливают станок;
Постоянно следить, чтобы в древесине не оказалось гвоздей или шурупов, а в зоне вращения фрезы не было посторонних предметов или инструментов.

Подробнее с правилами безопасности можно ознакомиться в инструкции пользователя. Фрезеры от разных производителей могут иметь собственные, специфические правила безопасности, о которых надо знать и соблюдать в работе.

Ручной фрезер — неприхотливое устройство, не нуждающееся в слишком сложном или специализированном обслуживании. Основной уход за ним состоит в очистке от пыли и стружки, своевременной замене щеток на двигателе и проверке подшипников на валу двигателя и фрезах. Необходимо следить за чистотой направляющих штанг, легкостью перемещения по ним фрезера.

Некоторые специалисты советуют покрывать штанги слоем смазки, но это довольно спорный совет, так как к ней начнут прилипать пыль и мелкие древесные частицы. Правильнее очищать штанги кистью, смоченной скипидаром, растворяющим древесную смолу и удаляющим мелкую пыль.

В заключение необходимо напомнить, что ручной фрезер — это универсальный многофункциональный станок, имеющий массу возможностей и способный выполнять сложные операции. С его помощью изготавливаются сложнейшие детали, художественные панно и прочие поделки и изделия, требующие высокой квалификации и опыта.

Постепенно нарабатываются навыки, опыт, приводящие к усложнению рабочих операций и получению более эффективного результата. Если на первых порах фрезер используется по минимуму, это еще ничего не значит — однажды он будет выполнять сложные профессиональные задачи.

Фрезер является незаменимым инструментом при проведении всевозможных работ по дереву и активно используется профессионалами. Но если он нужен домашнему мастеру для проведения разовых работ, то есть смысл попробовать сделать его своими руками из подручных инструментов. Конечно же, самодельный фрезер по дереву, изготовленный, например, из дрели или болгарки, не способен полностью заменить стандартный инструмент. Но некоторые несложные операции, не требующие особой чистоты обработки, таким агрегатом выполнять вполне допустимо.

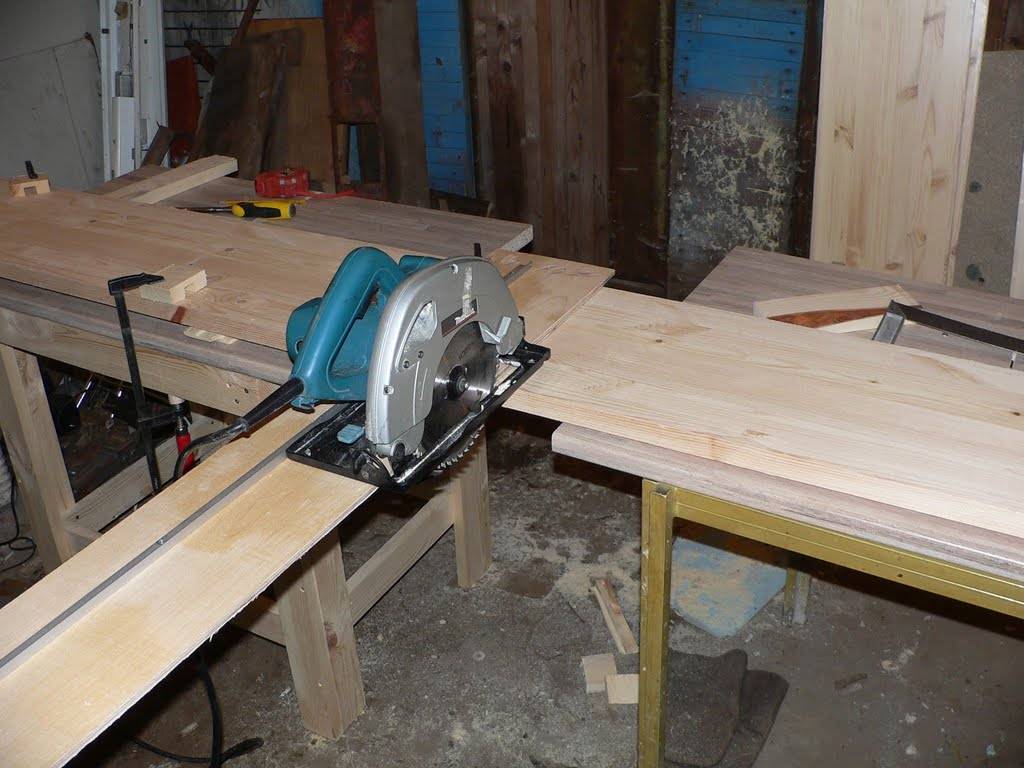

Дисковая пила ручная макита. Особенности циркулярной пилы Makita 5604R

Данная пила дисковая «Макита», цена которой 1300 руб., представляет собой инструмент для распиловки древесины, пластика и других материалов с толщиной не больше 54 мм. Мощность оборудования составляет 950 Вт, а максимальное количество оборотов равно 5000 за минуту. С помощью данной пилы вы справитесь с распиловкой пластиковых брусков и деревянных элементов. Диск имеет небольшой диаметр в 165 мм, но вы сможете установить глубину пропила до 54 мм. Параметр регулируется с помощью шкалы с ползунком.

Когда выбирается определенный уровень наклона, диск укрепляется с помощью специального винта. Нижнюю платформу можно оснастить направляющей и параллельным упором, которые гарантируют чистоту и точность пропила. Данная ручная дисковая пила «Макита» может использоваться для выполнения трудоемких работ с огромным количеством отходов в виде пыли и древесной стружки. При этом рабочее место останется чистым, ведь в верхней части корпуса имеется отвод в виде короткой трубы, ее можно подключить к промышленному пылесосу. В качестве дополнительной защиты выступает специальный кожух, который располагается над режущим диском. Для безопасной и удобной работы имеется расклинивающий нож, который предотвращает диск от застревания в материале и остановки.

Циркулярная пила из обычной болгарки

Как сделать стационарную циркулярную пилу из отрезной своими руками
