Как подсоединить антенный кабель к телевизору без штекера
Многие находятся в заблуждении, когда слышат о том, что подключать кабель нужно обязательно со штекером. Но бывают и ситуации, когда штекера вовсе нет под рукой, а подключить провода нужно. В такие моменты можно воспользоваться запасным вариантом подключения без штекера:
- Для начала подготавливаем кабель привычным способом;
- Теперь загибаем медную часть с сердцевиной в петельку. Она по ширине должна получится немного больше, чем сам отсек для разъема;
- Далее присоединяем медную часть к разъему;
- Закрепляем при помощи оплетки.
В данном методе не стоит упускать того, что оплетка не должна касаться медной сердцевины. Это важный шаг, без которого не будет качественного подключения.
Нужен ли антенный усилитель?
Вопрос о приобретении антенного усилителя встает, когда потеря сигнала становится системной.
Из-за недостаточной передачи ресивер или цифровой тюнер не справляется с обработкой организации. На экране телевизора можно увидеть надпись «нет сигнала» или «слабый сигнал».
Если коммуникация производится без электронного посредника, то потери сигнала могут выражаться отсутствием звука, «зависшим» изображением, нечеткой или «в пикселях» картинкой
При условии слишком слабого сигнала и устанавливают антенный усилитель, главное назначение которого – сделать сигнал более мощным. Его интегрируют в ТВ-систему на участке трассы между телеприемником и антенной.
Чаще всего применяют внешние устройства, которые врезаются в антенный кабель с помощью двух разъемов. Более «серьезные» усилители выглядят как приставка, а некоторые имеют дополнительный блок питания
У антенн активного типа уже есть встроенные усилители, установка второго не поможет. Также он не справится со своей функцией, если антенна сломана или по своим параметрам просто не в состоянии принять сигнал на далеком расстоянии.
В области устойчивого приема усилитель может даже навредить, так как слишком мощный сигнал – это тоже одна из причин отказа работы цифрового тюнера.

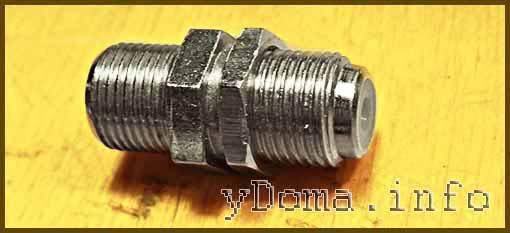

Наращивание телевизионного кабеля с использованием переходника F-гнездо – F-гнездо
Для соединения двух кабелей с помощью переходника нужно приобрести 2 штуки F-штекера накрутка на кабель и переходник TV F-гнездо – F-гнездо. Штекеры бывают трех типоразмеров, рассчитанные для накручивания на телевизионные кабели разного диаметра. Приобретайте F-штекера в соответствии с диаметром соединяемых телевизионных кабелей.
С небольшим усилием, чтобы прорезать экранирующую оплетку кабеля, прорезается на несколько сантиметров вдоль внешняя оболочка кабеля.
После надрезания оболочка отворачивается в обратную сторону и удаляется в точке начала разреза.

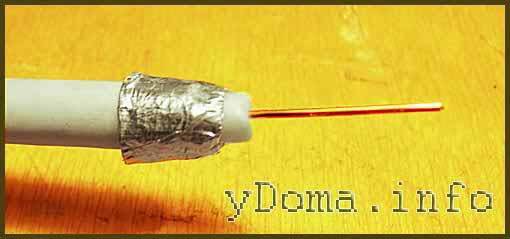

Как показано на фото, отгибается в обратную сторону алюминиевый экран – фольга и сплетенная оплетка из медного провода. Экран в телевизионных кабелях бывает трех видов. Только медная оплетка, алюминиевая фольга в сочетании с медной оплеткой и только из станиолевой фольги. Для демонстрации я специально выбрал для наглядности телевизионный кабель с комбинированным экраном, алюминиевая фольга в сочетании с медной оплеткой.
Чтобы придать механическую прочность фольге, ее с внутренней стороны покрывают тонким слоем лавсана или полиэтилена. Удалить пластик практически невозможно. В случае накрутки F-штекера на внутреннюю сторону фольги, контакта экрана с ним не будет, или будет очень плохой.
Для исключения плохого контакта, нужно половину завернутой фольги вернуть обратно, тогда токопроводящая сторона окажется снаружи. В случае, если внешний диаметры телевизионного кабеля меньше, чем резьбовое отверстие F-штекера, то перед заворотом экрана навивается несколько витков изоляционной ленты, что обеспечить плотную посадку при накрутке F-штекера на кабель.
Далее аккуратно лезвием ножа, сориентированным практически параллельно кабелю, срезается изоляция с центральной жилы. Главное не допустить надсечек медного провода центральной жилы, так как надсечки снижают механическую прочность жилы и она легко может обломиться.
Когда концы соединяемых коаксиальных кабелей подготовлены, на фольгу накручивают F-штекера накрутка на кабель.
Укорачиваются центральные жилы кабелей с таким расчетом, чтобы из F-штекера выступало около 5 мм.
Осталось прикрутить снабженные F штекерами концы телевизионного кабеля на переходник TV F-гнездо – F-гнездо.
В результате получилось вот такое красивое разъемное соединение телевизионного кабеля.
В случае возникновения необходимости, в этом месте будет легко установить телевизионного сигнала для подачи на несколько телевизоров.
Приборы, применяемые для разветвления
Соединяя провода между собой и производя разводку к телевизорам, используются различные устройства:
- Прибор усиливающий телесигнал. Устройство, усиливающее ТВ сигнал, в наше время используется едва ли не в каждой квартире. Подключение провода к усилителю сигнала, осуществляется с помощью штекерных винтовых разъемов.
- Сплиттер. Разветвители устанавливаются в щитках, а после разводить ветки по квартирам. А также в помещении. От них будет производиться разводка к телевизорам.
- Прибор суммирующий сигнал. Устройство схоже внешне с разветвителем. Задача данного прибора заключается в следующем. Принимающий от антенн, имеющих различные частотные диапазоны, телесигналы, складывают их вместе и отправляют по одному кабелю.
- Специализированная розетка имеющая вход для подключения штекера для антенны. Такое устройство напоминает по форме обычную розетку, только с одним входом. Располагают непосредственно возле телевизора. В розетке провод соединяется винтовыми зажимами и подается телевизионной технике. Такой прибор устанавливают в случае потайной проводки в стене.
- Антенный штекер.
Выполняют роль конечной точки в подключении телевизионного кабеля к розетке и телевизору. Штекер подсоединяется при помощи пайки либо навинчивания его на провод.
Удлинение кабеля при помощи сплиттера
Данный способ соединения и удлинения ТВ магистрали используется реже других. Он осуществляется посредством специального блока, который называют сплиттером.
Устройство предназначено для разводки сигнала на два тюнера от одной антенны.
- Сам способ соединения не особо отличается. Сначала выполняется разделка концов провода, надеваются штекеры, которые затем прикручивают к сплиттеру.
- При подключении стоит соблюдать следующие инструкции: Сперва соединяют конец кабеля идущий от антенны с одиночным гнездом с маркировкой IN.
- Далее поочередно соединяют концы идущие от приемников с выходами с пометкой OUT. Их может быть два и три.
Соединение TV провода пайкой
Для этого метода понадобится паяльник, припой и канифоль (альтернатива – паяльная кислота). Также вы должны обладать базовыми навыками пайки.
Метод позволяет провести соединение различных вариаций кабелей. Рассмотрим пошагово процесс спайки двух кабелей с одинарной жилой и двойным экраном (медная оплетка + алюминиевая фольга):
- На каждом кабеле сделайте надрез по внешней оболочке длиной 5-6 см.
- Отверните оболочку и находящиеся под ней экраны – медная сетка и фольга.
- Центральную жилу вместе с изоляцией обрежьте до длины в 2 см.
- Срежьте часть изоляции с центральной жилы – в итоге получится некое подобие ступеньки. При складывании двух частей кабеля, эта конструкция должна обеспечивать полное закрытие контакта, практически без зазоров.
- Центральную жилу отогните от изоляции на 45 градусов. Проведите ее лужение и спайку со второй частью провода. При отсутствии помощника, перед пайкой жилы можно связать тонкой проволокой, взятой с медного экрана.
- Проведите осмотр результатов пайки. Если застывший припой имеет острые края или наплывы, уберите их с помощью мелкозернистой наждачной бумаги или надфиля.
- Сомкните две ступеньки, вырезанные из изоляции, при необходимости уберите лишнее. Закрепите получившуюся конструкцию изоляционной лентой – 2-3 витка.
- С двух частей кабеля верните на место фольгу. С внутренней стороны она покрыта непроводящим ток слоем, поэтому нужно правильно завернуть эту часть экрана, обеспечив контакт токопроводящих сторон.
- Верните медную сетку – сначала одну, потом вторую. Для улучшения контакта, место обвейте несколькими частями луженой проволоки с тем же диаметром. Затем эти части спаяйте.
- Поочередно отверните обратно внешнюю оболочку. В итоге одна должна обволакивать вторую. Зафиксируйте место соединения изоляционной лентой.
На выходе вы получите прочное и герметичное место стыка, которое практически никак не влияет на качество передачи сигнала.
Ошибки при подключении
Начну пожалуй с того что приведу самые распространенные промахи при соединении кабеля
При монтаже штекера надо сразу обращать на это внимание, чтобы исключить поиск неисправности в последующем
Внутренняя сторона фольги не проводит электрический ток, это основа на которую напылён алюминий. При завороте его поверх оплетки контакта с F-разъемом не будет
Поэтому его лучше удалить или развернуть обратной стороной.
При завороте оплетки следует обращать внимание чтобы все жилы оплетки были убраны и не могли коснуться центральной жилы, так как это приводит к короткому замыканию. В данном случае если в приставке нет защиты от короткого замыкания в кабеле, это может привести к ее выходу из строя.
При обжатии некоторых видов штекеров не следует делать этот слишком сильно так как это так же может привести к короткому замыканию между центральной жилой и экраном (оплеткой).
Установка штекера на кабель
Чтобы произвести монтаж штекер соединяемых телевизионным кабелем, сначала устанавливаем на подготовленный участок провода коннекторы для соединения, то есть специальный цилиндр, который имеет внутреннюю резьбу и прикреплен гайкой, а с наружной стороны шестигранник с резьбой. Чтобы всё закрепить правильно, нам нужны инструменты: плоскогубцы, острый нож и кусачки.
После того как сняли внешнюю защитную оболочку, то сворачиваем фольгу и отгибаем наполовину к защитному слою. Затем надрезаем следующий слой, чтобы освободить центральный провод. Оголяем его полностью. Зачистка на это частично считается оконченной.
На следующем этапе вставляем штекер, первую половину. На этой стадии желательно воспользоваться помощью плоскогубцев, чтобы не натереть мозоль на пальцах постоянно прокручивая.
Не забываем подобрать соответствующий разъем
Главное подобрать правильный F – разъем, она должна быть с резьбой внутри. Таким образом, был установлен штекер в телевизионный кабель.
После всех вышеперечисленных действий, когда надеваем штекер, моно приступить к подсоединению кабеля к антенне, а, следовательно, антенну к телевизору. Обжим необходимый этап, без которого не обойтись.
Цифровые кабели
Цифровых кабелей существует несколько, но по большей части – это компьютерные стандарты. Для телевидения же разработан отдельный универсальный разъем, который мы сейчас и разберем.

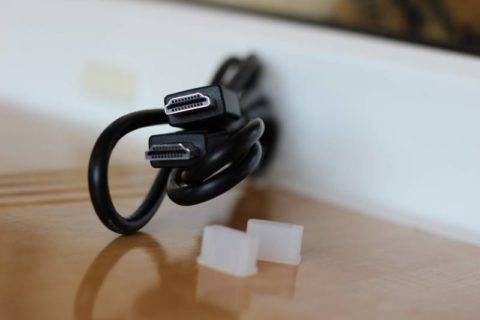

Кабель HDMI
HDMI (High Definition Multimedia Interface) – можно смело назвать вершиной эволюции телевизионных кабелей. С его помощью передается цифровой видеосигнал высокой четкости, а также многоканальный звук. Современные версии данного кабеля способны защищать передаваемую информацию от копирования.
По сути, это компьютерный DVI стандарт дополненный звуком, поэтому при подключении ПК к телевизору, можно задействовать оба разъема, но предварительно нужно обзавестись переходником.
При переходе на такое подключение, ищите в меню телевизора соответствующий пункт.
Данный разъем смог заменить все предшествующие аналоги, благодаря чему современные мультимедийные устройства стали намного меньше в размерах, так как отпала необходимость размешать в корпусе устройства устаревшие разъемы и платы под них. Однако не будет лишним заметить, что устройство, имеющее более одного выхода, продолжит функционировать даже после выхода одного из них из строя, чего не скажешь о моноподключаемых вариантах.
Вот основные параметры HDMI кабелей:
- HDMI имеет высокую пропускную способность от 4,9 Гб/сек у версии 1.0, до 48 у версии 2.1. Новые модели позволяют смотреть видео в очень высоком разрешении (8К) и воспроизводить формат 3D на соответствующих телевизорах.
- Длина стандартизированного кабеля не превышает 10 метров, так качество не потеряется за время передачи. Так же имеются и нестандартные варианты, вплоть до 35 метров, однако для них лучше дополнительно устанавливать усилители сигнала (репитеры).
- Поддержка управляющих протоколов CEC и AV.link.
- Имеют экранирующую оплетку и ферритовые кольца (не у всех моделей) по краям кабеля для обрезания помех.
Более подробно узнать о технических характеристиках версии кабеля можно на сайте производителя или, например, в Википедии. Там доступны полноценные таблицы со всеми нужными данными по каждой версии.
Из недостатков стоит отметить высокую цену, особенно у фирменных вариантов, оснащенных всеми степенями защиты, и имеющими на коннекторах напыление из драгоценных металлов.
Мы же просто порекомендуем людям, желающим лучшей картинки, приобрести этот кабель, если этого не было сделано ранее, а ваша система имеет поддержку такого соединения. Качество изображения вырастет в несколько раз, при условии, что на ТВ подается сигнал высокой четкости.
Сегодня многие каналы переходят в режим вещания HD, и он постепенно становится общепринятым стандартом. Мы вас уверяем, что смотреть какую-нибудь передачу про дикую природу на канале «Discovery» в таком качестве, будет намного интереснее и приятнее.
Так же, вы без лишних проблем с проводами легко сможете подключить к телевизору компьютер, и смотреть кино в высоком качестве прямо из интернета.
Теперь вы точно знаете, что такое телевизионный кабель, и какой лучше из всего разнообразия выбрать. Развитие техники не стоит на месте, и с каждым днем возникают новые требования к стандартам. На сегодняшний день HDMI соответствует всем запросам, хотя кто знает, может быть завтра придумают сверхскоростные голографические проекторы, или что-то в этом роде, и этот стандарт также начнет уходить в небытие.
Как соединить антенный F-штекер и кабель
Стоит сказать, что, так как существует три размера F-штекера, перед покупкой соединительного элемента необходимо убедиться в совместимости штекера и антенного кабеля. Несмотря на различие размеров, каждый F-штекер поддерживает аналоговые, цифровые и спутниковые сигналы.
Надеть F-штекер на телевизионный кабель можно двумя способами: первый подразумевает заворот экранирующей оплётки, а второй — срезание оболочки в месте контакта периферии.
Первый вариант является более надёжным, но требует от пользователя гораздо больше усилий и аккуратности.
Если завернуть оплётку по тем или иным причинам не удаётся, необходимо следовать представленной ниже инструкции:
Разрезать часть телевизионного кабеля. Пользователю потребуется прорезать несколько сантиметров внешней оболочки кабеля таким образом, чтобы не испортить экран-оплетку. Для проведения данной операции рекомендуется использовать острый канцелярский нож и не прикладывать большое количество физической силы.
Отогнуть защитную оболочку. Когда провод «оголится», придётся удалить лишнюю часть защитной оболочки.
Снятие дополнительного слоя защиты провода. В зависимости от типа кабеля, на данном этапе пользователю потребуется удалить медную оплётку или алюминиевую фольгу. Стоит заметить, что некоторые провода защищены одновременно и медным, и алюминиевым слоем.
Вернуть на место половину ранее загнутого слоя фольги. Интересно, что при производстве для усиления конструкции провода на алюминиевую фольгу наносится слой полиэтилена, зачистить который практически невозможно. После соединения кабеля со штекером пластик может создавать помехи и препятствовать передачи телевизионного сигнала — чтобы избежать вероятной потери качества изображения, пользователю необходимо разместить токопроводящую часть провода снаружи.
Уравнять диаметры соединяемых антенного кабеля и F-штекера. Иногда отверстие внутренней резьбы F-штекера имеет больший в сравнении с «голым» концом кабеля диаметр — для устранения разницы диаметров на провод потребуется намотать 2-3 слоя изоляционной ленты
Важно заметить, что после проведения данной операции будет необходимо удалить часть самодельной изоляции с центрального проводника кабеля.
Накрутить металлическую часть F-штекера на антенный провод. Чтобы не сорвать резьбу соединяемых элементов, накручивание стоит выполнять руками, а не с помощью инструментов.
«Откусить» центральную жилу провода
Важно сказать, что в результате проводник должен выпирать на 2-3 миллиметра.
Накрутить «голову» F-штекера на собранную конструкцию. Далее пользователь может заняться подключением антенны к соответствующему гнезду телевизора.
Если при подключении F-штекера к телевизионному гнезду антенный кабель придётся изгибать под углом более 70 градусов, то, чтобы избежать перетирания провода, рекомендуется использовать штекер угловой конструкции, который отличается от обычного только своей внешней формой. Процесс монтажа прямых и угловых штекеров аналогичен.
Если пользователь планирует применять штекер старого типа, то, вероятно, при соединении элементов также потребуется перенести со штекера на кабель пластиковую накладку. Для соединения с проводом несертифицированного штекера потребуется паяльник.
Заключение
Теперь владелец TB-аппарата знает, как правильно подключить антенный F-штекер к кабельной сети. Процесс починки старого провода не представляет собой чего-либо сложного — с восстановлением телевизионной системы справится даже далекий от ремонта электрооборудования пользователь.
Беспроводное — мои мысли
Сначала давайте обрубим все хвосты и определим, что можно считать беспроводным, а что нельзя:
- Эфирное ТВ — с одной стороны оно само по себе беспроводное на улице, но дома требует прокладки антенны, что не всегда удобно и возможно. Можно, конечно, разместить портативную домашнюю антенну возле телевизора — тогда это будет уже удобнее. Или можно подумать о трансмиттере для внешней антенны. Но обычно, люди ищут все-таки беспроводное решение не для этого типа ТВ.
- Кабельное ТВ — речь идет в чистом виде про кабельное ТВ, которое втыкается именно в антенный разъем, а не в HDMI или тюльпаны. Такое реализовать тоже не просто, если только ресивер провайдера не сделать беспроводным. Но такое чего-то не особо развивается.
- Спутниковое ТВ — и снова нужен будет вход в антенну, а значит без провода не обойтись. Но некоторые ресиверы спутникового ТВ поддерживают Wi-Fi подключение, а значит можно обойтись без проводов. Вот этот тип уже встречается часто, можно решить. Пример — приставки Триколора.
- Интерактивное ТВ и приставки — в чистом виде кабель все равно придется завести в квартиру, но многих беспокоит проведение кабеля во все комнаты. И здесь уже есть классные решения, ведь этот тип ТВ один из самых развивающихся в квартирах обычных людей. Есть и медиацентры, и Wi-Fi приставки, и приложения (но о приложениях отдельно).
- Приложения Smart TV — современный телевизор поддерживает Wi-Fi и установку разных приложения. Некоторые приложения вроде IPTV от Ростелекома уже поставляются в комплекте без лишних морок. Т.е. если у вас оплачен тариф, можно просто запустить это приложение, ввести данные своей учетной записи и спокойно смотреть ТВ без проводов. Способ вообще без проводов, сам пользовался таким.
А теперь чуть более расширенной информации по готовым решениям. Если у вас есть дополнения — пишите их в комментарии, обязательно расширю эти разделы. За всем не уследишь, идеальную статью на все времена не напишешь. Прогресс неизбежен.
Выбор и установка антенного штекера на кабель
Установка концевых штекеров (F-коннекторов) коаксиального кабеля не очень сложна, особенно если чётко следовать советам опытных мастеров. Штекеры и кабели бывают разных размеров, поэтому в первую очередь удостоверьтесь, что все размеры соответствуют. А дальше следуйте такой инструкции:
На конце кабеля снимите 15 мм верхнего слоя изоляции
Делайте это очень осторожно, чтобы не повредить экранирующую оплётку. Удобнее использовать стриппер или бокорез, но если специальных инструментов нет, то можно работать ножом.
Экран кабеля (фольгу+оплётку) постарайтесь также аккуратно загнуть в противоположную сторону, на изоляцию кабеля
Проводки не скручивайте, а, наоборот, постарайтесь распрямить их вдоль провода. Поверх проводков должна ровно лечь фольга.
Дальше нужно будет снять 10 мм внутренней изоляции, которая защищает центральную жилу кабеля
Тут тоже важно действовать не спеша и предельно аккуратно теми же инструментами. Если делаете надрез, то делайте его поверхностным, а потом рукой прокрутите изоляционный материал.
На подготовленный конец кабеля накрутите F-коннектор
Делайте это медленно, следя за тем, как ложится экранирующая оплётка с фольгой под штекер. Она не должна комкаться и перекручиваться, хотя некоторые волоски, скорее всего, всё-таки отломаются. Продолжайте накручивать коннектор, пока центральный изолятор кабеля не покажется с внутренней стороны F-разъёма.
Если центральная жила кабеля сильно торчит (более 2 мм), то её нужно укоротить.
Читать также: Как подобрать ибп для компьютера по мощности
Вот и всё. Кабель готов к подключению.
Подключение кабеля к антенне
Подключение ТВ кабеля к антенне следует выполнять с обязательным соблюдением правил коммутации электроприборов, руководствуясь схемами, имеющимися техническом паспорте телевизора. Для выполнения работ потребуются:
- разветвитель;
- антенный кабель;
- антенный усилитель;
- кусачки;
- остро наточенный нож или скальпель;
- паяльник.
Подсоединение кабеля непосредственно к ТВ антенне производится посредством винтовых зажимов
Кабель, разветвитель и усилитель необходимо установить рядом с разведенным кабелем. В индивидуальном доме лучшее место для размещения всех приборов является чердак. Выходящий от антенны конец кабеля подсоединяется к усилителю через специальную клемму. От усилителя сигнал приходит на разветвитель, к которому подключаются имеющиеся в доме телеприемники. При подсоединении к спутниковой антенне потребуется применение ресивера, к которому посредством антенного разъема подсоединяется кабель. Подготовка кабеля выполняется аналогично разделке его перед соединением со штекером.
Типичные ошибки при подключении
- Не все знают, что фольга в кабеле некоторыми производителями изнутри покрывается полиэтиленом, который невозможно зачистить даже при помощи скальпеля. Пластик, даже при самой качественной зачистке кабеля, будет препятствовать созданию качественного контакта со штекером. Во избежание искажения сигнала рекомендуется часть отвернутой фольги завернуть в обратную сторону, чтобы токопроводящая сторона оказалась снаружи.
- Типичной ошибкой является попадание тончайших проводков оплетки на главную жилу кабеля при его обжатии. Это может привести к ухудшению качества или периодическому пропаданию сигнала. Часто встречающейся ошибкой при монтаже и прокладке кабеля является его размещение в одном плинтусе с электропроводкой. Так делать нельзя, в противном случае создаваемые помехи могут значительно испортить настроение при просмотре телепередач.
Оцените качество статьи:
- Подключение телефонной розетки: варианты, схемы, особенности
Как сделать штекер для антенны телевизора самостоятельно: инструкция как сделать все грамотно
Штекер используется для подключения антенн и телевизионных приставок к телевизорам, видеомагнитофонам и DVD-дискам. Кабели этого разъема обычно передают аналоговые ТВ-сигналы, а подключение штепселя легко определяется по его резьбе. Штекеры поставляются с резьбой и без резьбы, оба подходят для резьбового гнезда антенны.
Из чего сделать штекер своими руками
Коаксиальный кабель, используемый для передачи электронных сигналов на телевизор или другое электронное устройство, заканчивается штекером, называемым F-разъемом, который является разъемом, который фактически подключается к телевизору или настенной розетке.
Инструменты и материалы, которые вам понадобятся:
- Нож
- Инструмент для зачистки проводов
- Обжимной или поворотный F-разъем
- Кабельный щипец (только для коннекторов)
Инструкция: штекер своими руками
Во-первых, разберите разъем телевизора на отдельные части, отвинтив верхнюю часть от основного корпуса. Внутри будет гнездовой разъем, который будет скользить по открытой медной секции с кабелем и зажимом, чтобы удерживать кабель на месте и не допускать его вытягивания.
СПРАВКА! Прежде чем идти дальше, наденьте верхнюю часть с внутренней резьбой на кабель, потому что не стоит собирать все это и вы понимаете, что вам нужно разобрать все это на части, чтобы надеть заглушку!
Затем, очень осторожно, проведите ножом по длине 5 сантиметров наружной гильзы коаксиального кабеля. Недостаточно глубоко, чтобы прорезать рукав, или вы можете разрезать оплетку снизу
Используя свои ногти и слегка скручивая, откройте наружный рукав, чтобы показать оплетку. Затем отрежьте лишнюю внешнюю втулку.
Наденьте оплетку на верхнюю часть внутренней втулки. Наденьте листовой кабельный зажим на внутреннюю втулку рядом и плотно прижмите его к наружной втулке, удерживая оплетку внутри. Аккуратно прижмите листья, закрытые вокруг внешней втулки, чтобы зафиксировать ее на месте и крепко удерживать в гнезде. Это поможет предотвратить отсоединение, выпадение или вырывание шнура по ошибке.
Возьмите вилку и прижмите ее к зажиму. Вы увидите, что заглушка слегка выдвинута внутрь, чтобы получить зажим. Отрежьте внутреннюю втулку в том месте, где она достигает конца заглушки, чтобы заглушка слегка скользила по зажиму для листьев.
Снимите изоляцию с внутреннего сердечника, оставив 2 мм изоляции, которая будет скользить внутри вилки. Возьмите штепсельную вилку и наденьте ее на конец кабеля, убедившись, что медный провод внутреннего сердечника идет вниз в тонкую полую втулку на конце штепселя.
ВАЖНО! Теперь, когда штекер на месте на конце кабеля, возьмите основной корпус и наденьте его на штекер. Конец зажима для листьев должен слегка просовывать конец основного корпуса
Со всем, что сейчас прикручено, все готово! Осталось подключить кабель к телевизору и убедиться, что все работает как надо.
Что необходимо для удлинения антенного кабеля
Разумеется, что лучшее состояние кабеля – когда он проложен целым куском, без восстановленных разрывов и дополнительных соединений. В действительности же соединения, без потерь сигнала встречаются крайне редко, а в шнурах HDMI, в качестве проводника Ultra HD они и вовсе не возможны. Чем качественнее произведено соединение, тем менее негативно оно отразится на телевизионном сигнале.
То, какие инструменты понадобятся для произведения стыковки, непосредственно связано с тем, каким способом она производится. В любом случае, вам будет необходим такой отрезок, которого хватает для наращивания.
В строительном магазине вам могут предложить от 5 до 10 абсолютно отличных друг от друга кабелей. Если сомневаетесь в правильности самостоятельного выбора – посоветуйтесь с продавцом, он поможет вам подобрать кабель, максимально сходный по своим характеристикам с тем, который проложен у вас дома. Самый лучший вариант при подборе — найти точно такой же кабель, как у вас дома.
Удлинение кабеля при помощи сплиттера
Данный способ соединения и удлинения ТВ магистрали используется реже других. Он осуществляется посредством специального блока, который называют сплиттером.
Устройство предназначено для разводки сигнала на два тюнера от одной антенны.
- Сам способ соединения не особо отличается. Сначала выполняется разделка концов провода, надеваются штекеры, которые затем прикручивают к сплиттеру.
- При подключении стоит соблюдать следующие инструкции: Сперва соединяют конец кабеля идущий от антенны с одиночным гнездом с маркировкой IN.
- Далее поочередно соединяют концы идущие от приемников с выходами с пометкой OUT. Их может быть два и три.
