Какие инструменты и материалы потребуются
Для изготовления споттера из микроволновой печи своими руками потребуется подготовить несколько основных запчастей. Среди них:
- корпус — его можно также взять от старой микроволновой печи;
- электротрансформатор — он станет основным элементом устройства;
- обратный молоток, его можно собрать своими руками или купить в готовом виде;
- сварочный кабель с клеммой для подключения к питанию и резьбой для пистолета;
- схема управления, в базовом варианте она состоит из кнопки на пистолете, провода и блока питания, приводящего систему в работу, и реле входного напряжения;
- сварочный пистолет с возможностью подключения электродов;
- кабель массы, обладающий клеммой и контактной площадкой;
- электроды для шпилек и шайб.
Также для сборки споттера потребуется подготовить рулетку и мультиметр.
Как избежать 4 ошибки при создании электродов
Посмотрите на картинке электроды, используемые на самодельном устройстве. Собирая сварку, надо сделать и правильные электроды. По диаметру они должны соответствовать проводкам, что крепятся к сварке. Обычно используются прутки из меди. Но если мощность оборудования будет очень большой, тогда желательно использовать жало от профессионального паяльника.
Для соединения аппаратов электродами, используют очень крепкие провода. Если проигнорировать это правило, то потери мощности не получится избежать. Мощность также может уйти в том случае, если будет использоваться большое количество различных соединений.
Для повышения эффективности сборного аппарата используют медные наконечники. Тогда получается избежать потери мощности в контактных местах.
Читать также: Особенности металлической кристаллической решетки
Чтобы пайка происходила без проблем, желательно применять луженые наконечники. Поскольку электроды съёмные, то в местах фиксации с наконечником не стоит применять пайку. В этих местах образуется окисление — мощностью упадет. Съёмные электроды обеспечивают простоту очистки. Это очень удобно.
Наконечники будут фиксироваться с электродами на болтах
Важно проследить, чтобы соединение было более надежным. Если не позаботиться об этом, то будет происходить повышенное переходное сопротивление, а потому мощность споттера упадёт
Желательно создать отверстие одинаковых диаметров для двух деталей. Соединенные элементы желательно подбирать из меди. Выбор материала не безоснователен — в нем имеется маленькое электрическое сопротивление.
Как работает споттер
Принцип работы этого устройства напоминает аппарат точечной сварки. Этот вид сварки называется “сварка сопротивлением”:
- “масса” споттера закрепляется зажимом на кузове;
- в необходимом месте прижимается рабочий инструмент, к которому подключен электрод;
- повторно-кратковременно включается сварочный ток;
- место сварки нагревается до температуры, на 10% меньше температуры плавления;
- после остывания рабочий инструмент “прилипает” к кузову.
Читать также: Барахолка 26 ставропольский край гос номера
В качестве рабочего инструмента используются шайбы, крючки, обратные молотки и другие элементы. После завершения работы эти детали отламываются от основания.
Важно! Место контакта необходимо зачистить наждачной бумагой
Для уменьшения длины кабелей и потерь в них, электрическая схема аппарата находится в корпусе, рядом с местом сварки. Собрать ее можно из двух старых трансформаторов, в том числе взятых из вышедших из строя микроволновых печей, и нескольких дополнительных деталей.
Электрическая схема этого устройства работает следующим образом:
- напряжение сети подается на первый понижающий трансформатор;
- пониженное напряжение подается на диодный мост, где оно преобразуется из переменного в постоянное;
- через переключатель выпрямленное напряжение заряжает конденсатор;
- при включении режима сварки реле отключает конденсатор от диодного моста и включает в цепь управления тиристора;
- открывшийся тиристор подключает к сети второй трансформатор, имеющий низковольтную обмотку из 2-3 витка из кабеля сечением 50 мм²;
- после разрядки конденсатора тиристор закрывается, и сварка прекращается.
- после разрядки емкости и отключения кнопки “Импульс”цикл повторяется.
Три простых схемы сборки споттера своими руками
Споттер — это обиходное название аппарата односторонней точечной сварки, предназначенного для ремонта кузовных деталей автомобилей.
По своей конструкции он достаточно прост, поэтому изготовить споттер своими руками по силам любому домашнему мастеру, имеющему опыт работы с электротехническими устройствами. Единственное, в чем нельзя ошибиться, — это выбор мощности, расчет силы тока и количества обмоток.
Народные умельцы используют в качестве источников питания различные устройства, но не все они способны обеспечить оптимальные рабочие режимы.
К примеру, самодельный споттер из микроволновки даже при применении нескольких трансформаторов от этого бытового прибора, в основном, пригоден для выполнения прогрева. В случае отсутствия достаточно мощной электросети в месте ремонта используют аппараты с автономным источником, состоящие из аккумулятора и схемы прерывания напряжения.
Такие устройства имеют один существенный недостаток — ограниченное время работы. При сборке самодельного споттера можно воспользоваться различными системами управления: от простой кнопки с реле до инверторного источника.
В последнем случае ток, поступающий из инвертора к месту сварки, регулируется с высокой точностью как по длительности, так по и амплитуде импульса.
Можно ли сделать споттер с заводскими характеристиками
Если правильно рассчитать параметры, выбрать надлежащие компоненты и качественно изготовить не только источник питания, но и инструментальные принадлежности, то самодельный споттер по своим функциональным возможностям ничем не будет отличаться от своего заводского собрата.
При наличии некоторых радиолюбительских навыков блок питания и необходимые провода несложно изготовить своими руками.
В качестве сварочного пистолета можно использовать любое изделие подходящей формы, конструкция которого позволяла бы укрепить на его концах резьбовые контакты и была бы удобна в работе.
Для пистолета и обратного молотка потребуются несколько деталей, которые лучше всего выточить на токарном станке. Часть наконечников-электродов может быть сделана своими руками с применением обычного слесарного инструмента, но некоторые все же лучше заказать или приобрести готовыми.
Для того, чтобы работать самодельным аппаратом, могут потребоваться дополнительные приспособления (пуллеры, гребенки, штанги), которые также могут быть изготовлены самостоятельно. Расходные материалы для споттера (сварочные шайбы, шпильки, волнистая проволока, угольные электроды и пр.) стоят недорого и свободно продаются в специализированных магазинах.
Основные компоненты для сборки
Для сборки и испытаний самодельного споттера нужны следующие комплектующие и расходные элементы:
- Корпус. Коробчатая конструкция из листового металла с передней и задней панелями. Обязательно наличие вентиляционных отверстий и клеммы заземления.
- Источник питания. В самом простом виде это переделанный своими руками трансформатор с защитным автоматом в первичной цепи.
- Кабели питания. Сварочный кабель должен иметь клемму для подключения к питанию и резьбовой контакт для присоединения к пистолету, а кабель массы — клемму и контактную площадку для сварного присоединения к кузовной детали.

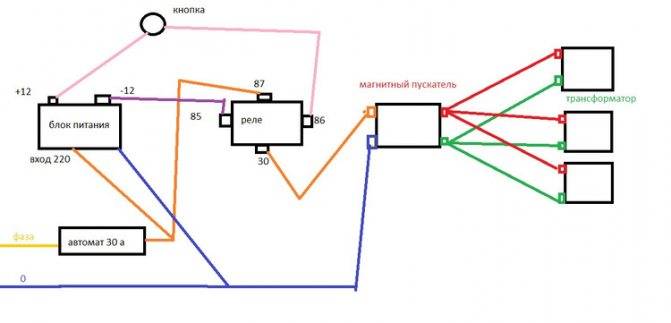

- Схема управления. В минимальном варианте включает в себя кнопку-выключатель на пистолете, реле отключения входного напряжения, провода управления и блок питания цепи управления.
- Сварочный пистолет. На одном конце находится контактное резьбовое соединение для присоединения электродов и адаптеров, а на другом — гнездо для подключения сварочного кабеля.
- Оснастка. В базовом варианте включает в себя электроды для шайб и шпилек, обратный молоток и адаптер для подключения угольного электрода.
При условии, что все компоненты изготовлены без отклонений и ничего не придется подгонять и переделывать, для сборки своими руками потребуется обычный слесарный и электроинструмент. Из измерительных приборов могут понадобиться рулетка, штангенциркуль и мультиметр.
Как сделать споттер из трансформатора от микроволновки своими руками
Видео о споттере из микроволновки своими руками демонстрируют, что переделать высоковольтный преобразователь для домашнего сварочного аппарата довольно просто. Подробный алгоритм выглядит так:
Со старой, но рабочей микроволновой печи снимают крышку, открутив удерживающие ее шурупы, и демонтируют нужный элемент. Для этого нужно предварительно отключить клеммы, соединяющие деталь с остальными частями СВЧ, и убрать винты крепления. Перед началом работ микроволновую печь отключают от сети
Трансформатор извлекают из корпуса микроволновой печи. Поскольку для сборки споттера нужен элемент, понижающий напряжение, вторичную высоковольтную обмотку придется удалить. Для этого электротрансформатор от микроволновой печи надежно закрепляют в тисках и спиливают ненужные мотки медной проволоки с двух сторон при помощи ножовки по металлу. Остатки вторичной обмотки внутри корпуса детали сначала высверливают дрелью, а потом выбивают с использованием шпильки и молотка
При удалении старой обмотки трансформатора от микроволновой печи важно не повредить первичные витки
Подготовленный элемент требуется перемотать в соответствии с новыми целями. Для этого берут медный провод с диаметром не меньше 16 мм и совершают 2-3 витка, этого вполне хватит для получения тока достаточной мощности
Витки при перемотке трансформатора от микроволновки располагают поближе друг к другу
Трансформатор и элементы управления необходимо разместить в надежном корпусе. Проще всего взять металлическую коробку от микроволновой печи. Переделанный элемент размещают по центру, чтобы сбалансировать конструкцию, согласно схеме, рядом устанавливают резистор, тиристор и диодный мост, преобразующий ток из постоянного в переменный. Закреплять компоненты споттера нужно на диэлектрическом материале, предотвращающем помехи
В заключение на переднюю панель управления самодельного споттера выводят клеммы для подключения кабелей и основные элементы для осуществления сварки. К агрегату необходимо подсоединить провода питания, обратный молоток и рабочий пистолет.
Ответы на часто задаваемых вопросов о работе с мини-контактной сваркой из трансформатора от микроволновки
- Потребуется флюс? – Нет, флюс не нужен.
- Использовать респираторы при работе? – Респираторы не нужны – процесс быстрый и дыма мало.
- Может ли ток ударить человека при сварке? – Если не касаться контактов, то не ударит.
- Можно использовать такую сварку для соединения АКБ? – Нельзя, для АКБ готовится иной вид агрегата. Подключение к батарее иное.
- Заводской агрегат качественнее соединяет детали? – Прочность соединения одинаковая.
Если самостоятельно сделать точечную сварку, то работать она будет не хуже заводских вариантов. Именно поэтому процесс сборки необходимо внимательно изучить, и попробовать сделать устройство.
Как он работает: нюансы
Первым делом разберемся с функцией споттера. Он нужен лишь для одной операции: ремонта смятой кузовной поверхности без общего разбора всего корпуса. Больше всего он ценен при ремонте труднодоступных деталей, которые нужно по ходу ремонта рихтовать.
Споттер можно сделать из инвертора, а можно из аккумулятора или трансформатора – существует несколько возможных электрических схем. Принцип действия устройства – молоток обратного действия, работающий точечным способом.
Проводится это следующим образом: молоток фиксируется в месте вмятины на кузовной поверхности по специальной направляющей, по которой он потом двигается в виде шайбы.
Чаще всего у споттера следующие режимы работы:
- Кратковременный режим, при котором направляющая крепится в необходимом локальном месте с помощью специальных колец.
- Сварочный режим – основной, который проводится при минимальной мощности и с использованием угольных электродов.
Методика изготовления
Перед началом изготовления споттера необходимо сделать чертеж, подготовить все детали. Кроме переделанного самостоятельно трансформатора, понадобятся:
- диодные мосты Д32А и Д226Б;
- тиристор ПТЛ50;
- конденсатор на 1000МкФ;
- резистор на 100 Ом;
- предохранитель;
- кнопка включения.
Все узлы и детали должны быть удобно размещены в корпусе и изолированы друг от друга.
Самоделка начинает изготавливаться с обмоток трансформатора. После этого в схему подключаются по очереди остальные детали.
Корпус
Оптимально удобно использовать корпус разобранной микроволновки. Сняв диск и механизм вращения, следует укрепить дно фанерой или листом диэлектрика.
Сзади в месте вывода проводов, в отверстия вставляются болты, затягиваются гайками. К ним крепятся провода плюс и минус. С внутренней стороны крепление неподвижное. Снаружи клеммы кабелей должны свободно сниматься и фиксироваться гайками.
Под регуляторы силы тока и напряжения споттера используются имеющиеся в корпусе микроволновки отверстия.
В верхней части корпуса сверлятся отверстия, устанавливается ручка для удобного перемещения аппарата. Если споттер получился очень тяжелый, к нему приделывают колесики или монтируют его на крестовину от компьютерного кресла.
Схема управления споттером.
Держатель, электроды
Слесаря, занимающиеся рихтовкой автомобильных кузовов споттером, рекомендуют делать держатель из старого клеящего пистолета. Кабель заводится сзади. В передней части снимается носик и устанавливается втулка, прочно соединенная с корпусом и длинной трубкой. Кнопка заменяется выключателем.
При отсутствии подходящей поломанной техники, корпус ручки выпиливается из фанеры. Внутренняя поверхность покрывается изоляцией. На ручке делается отверстие под пускатель, чтобы кнопку нажимать, не отнимая руки.
Электрод в виде пластины с острым концом делается из меди. Он небольшой по длине и крепится на стержне гайкой и болтом с шайбами.
Можно сделать электрод из медной трубки. С кабелем она соединяется накидной гайкой или паяется. Рабочий конец сплющивается. Точка контакта с металлом корпуса должна быть минимальной.
Иноппуллер
Обратный молоток, с помощью которого вмятина постепенно выравнивается – иноппуллер. Он представляет собой длинный полый стержень, имеющий ручку. На конце его крепится приспособление для удержания электрода. Другой конец иноппуллера прикреплен к пистолету – держаку. Внутри проходит провод, подающий ток.
Следует обеспечить хорошее соединение кабеля с электродом, свести потери тока к минимуму. Ручка должна быть удобной, хорошо изолированной от всех токопроводящих деталей.
Как собрать из трансформатора — 6 нюансов
В любых микроволновых печах устанавливают магнетрон. Ему нужно значительное напряжение. Трансформатор имеет меньшее количество витков в первичной обмотке, и гораздо большее во вторичной. Именно на ней напряжение будет составлять 2000 вольт. Если имеется удвоитель, то значение возрастет в несколько раз. Именно это свойство необходимо использовать.
Трансформатор необходимо вынимать очень осторожно. Чтобы ничего не повредилась, не желательно применять различные грубые инструменты
Сначала нужно избавиться от корпуса, а также устранить все крепежные элементы. Трансформатор достает из точки фиксации. Из этого устройства будет использоваться магнитопровод, а также первичная обмотка, имеющая мощный провод и малое количество витков.
Вторичная обмотка

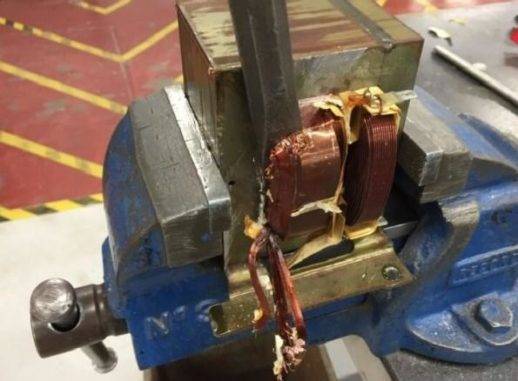

Посмотрите на картинке вторичную обмотку. Использовать ее при сборке сварки не нужно, потому желательно избавиться от неё. Для этой цели используется зубило и молоток
Важно производить все работы очень аккуратно, чтобы нужная обмотка не испортилась. При работе возможно человек найдет шунтирующее устройство, применяемое в различных СВЧ печах
От них также нужно избавиться.
Магнитопровод на сварке
Посмотрите на картинке магнитопровод, прикрепленный на сварке. Если в микроволновой печи стоит микропровод, что не приклеен, а приварен, то удалением этой детали придётся заниматься при помощи ножовки по металлу или стамески. Обмотка будет о крепко сидеть в магнитопроводе, потому нужно приложить много усилий. В таком варианте придется использовать более грубые методы, чтобы удалить конструкцию любыми подручными средствами. Но стоит учитывать, что операция проводится очень аккуратно.
После проведение всех вышеописанных операций, приходим к созданию вторичной обмотки — используется цельный провод, с диаметром в 100 мм в квадрате или чуть больше. Это соответствует одному сантиметру. Также используют пучок проводов, обеспечивающих необходимый диаметр.
Обмотка создана — трансформатор сможет создавать силу тока, равную 1кА. Именно это и нужно для точечной сварки.
Если есть необходимость сделать аппарат мощнее, то единственного трансформатора не будет достаточно. Для этой цели необходимо совместить несколько элементов из разных СВЧ печь. Понадобится два или три витка.
Если изоляция очень толстая, ее нужно будет убрать и заменить на более тонкую — желательно тканевую. Если применяется несколько трансформаторов, то вторичная обмотка изготавливается по общей схеме соединения. Но тогда потребуется правильно соединить выходы.
Пистолет для самодельного споттера
Если вы потратили время на то, чтобы сделать самодельный споттер из деталей микроволновки, не поленитесь и изготовьте для него удобный и безопасный пистолет. Для того чтобы сделать собственными силами такой держак, вам потребуется толстый лист гетинакса или текстолита, из которого вырезаются две одинаковые заготовки в форме пистолета (они должны удобно располагаться в руке). В специальное углубление, которое необходимо сделать в одной из таких заготовок, помещается кнопка включения и кронштейн для крепления электрода.
Ассортимент расходных материалов для споттера
Электрод для своего самодельного споттера вы также сможете изготовить своими руками, используя для этого медные прутки круглого сечения, бронзовые или медные трубки, которые очень удобно соединять с токоподводящим кабелем. Со стороны рабочей части электрода необходимо сделать прорезь, куда будет вставляться шайба для приварки. Если для изготовления электрода вы используете трубку, то ее рабочий конец необходимо расплющить и уже потом делать на нем соответствующую прорезь.
Читать также: Как правильно прозванивать мультиметром
Для работы со споттером вам также потребуется обратный молоток, который можно изготовить своими руками. Лучше всего для изготовления такого устройства использовать монтажный пистолет, немного доработав его конструкцию. Посмотреть, как быстро и с минимальными затратами сделать обратный молоток, можно на видео, которое многие домашние умельцы размещают в сети.
Из неисправных приборов можно извлечь большое количество различных запчастей, которые можно использовать не только для ремонта других устройств, но и для самостоятельного изготовления оригинальных изделий. Одной из таких полезных для дома самоделок является точечная сварка, которую совсем несложно изготовить из ненужных микроволновых печей.
Не следует выбрасывать старую микроволновку
О том, как самостоятельно сделать споттер из старой микроволновки будет подробно рассказано в данной статье.
Что же в итоге
Можно сказать с полной уверенностью, что на сборку подобного агрегата вряд ли уйдёт больше ста рублей. А вот пользы он может принести предостаточно. Учитывая то, что в сборке аппарата для точечной сварки особо сложного ничего нет, а устройство заводского производства не каждому по карману, думаю, это неплохой вариант.
Очень надеюсь, что моя инструкция была изложена доступным языком и сможет помочь начинающим (и не только) мастерам в работе. Прошу оставить свои комментарии, выразить личное мнение о содержании и ясности статьи.
