Основные варианты создания
Для создания споттера подойдет старый инвертор. Можно взять для этой цели АКБ или вышедшую из строя микроволновую печь.
Из сварочного аппарата
В числе самодельных приспособлений часто встречаются споттеры из сварочного инвертора. В приборе уже есть нужные компоненты, поэтому останется только подключить трансформатор, который будет генерировать ток, и подготовить пистолет.
Споттер из сварочного инвертора встречается очень часто.
Из микроволновки
Алгоритм сборки споттера из СВЧ-печи практически идентичный. Главное условие – получить импульсный режим. Для этого требуется конденсатор повышенной емкости с подсоединенной платой управления. Продолжительность импульса должна составлять не больше 0,5 сек. Если цикл длится дольше, это спровоцирует появление отверстий в металлических конструкциях.
Для сборки нужно:
- Извлечь из печи трансформатор, разобрав его по шву ножовкой по металлу или шлифмашиной.
- Подготовить вторичную обмотку, взяв толстый медный кабель в 2 витка.
- Склеить сердечник основания и трансформатора, используя эпоксидную смолу из 2 компонентов.
- После застывания состава проверить функциональность сварки, используя специальный прибор.
Из аккумулятора
Чтобы устранить мелкие дефекты на поверхности кузова, можно создать споттер из аккумуляторной батареи. Подобное приспособление характеризуется простотой в применении, поскольку для его работы не требуется доступ к сетевому электроснабжению.
Споттер из аккумулятора устраняет мелкие дефекты.
Для предстоящей сборки нужны следующие компоненты:
- АКБ на 12 В.
- Втягивающее реле (разрешается снять со стартера автомобиля).
- Клавиша запуска/выключения.
- Фиксатор электрода.
- Провода с клеммами.
Плюсовой кабель АКБ следует зафиксировать на втягивающем реле, а с места подцепления стартера на реле подвести к пистолету 1,5-метровый кабель толщиной от 100 мм кв. С помощью первого провода нужно закрепить кнопку включения на втягивающем реле, где находится плюсовая клемма. Второй кабель следует подключить к контакту реле для его корректного срабатывания. Провод массы нужно соединить с дефектным кузовным элементом, не забыв предварительно установить электрод.
Корпус для споттера и финальная сборка
В общем случае сборка самодельного споттера завершается помещением его основных элементов в корпус и выводом на переднюю панель клемм и органов управления. Корпус можно заказать по чертежу или просто эскизу или (при наличии возможностей) изготовить по месту. Иногда народные умельцы начинают эксплуатировать споттер, детали и провода которого просто разложены на верстаке или даже на полу. Этот вариант подходит только для отладки и подбора параметров, в постоянном режиме такой электрический установкой пользоваться нельзя.
Поскольку существуют различные варианты изготовления споттеров своими руками, то их компоновки корпусов могут быть также различными. К примеру, если сварочный трансформатор предназначен для работы на открытом воздухе, то в этом случае аппарат может иметь вид устойчивого основания с трансформатором, клеммной колодкой и отдельным корпусом системы управления.
ПОСМОТРЕТЬ Спотер на AliExpress →
На базе аккумулятора
Споттер с аккумуляторным питанием подходит для тех мест, где сетевое электропитание не может обеспечить достаточную мощность, неустойчиво или вообще отсутствует, а объем кузовных работ незначителен. Обычно такая ситуация возникает при кузовном ремонте личного автомобиля в гаражном кооперативе или на дачном участке. Корпус такого самодельного споттера может состоять из небольшой опорной рамы для установки АКБ, к которой крепится клеммная колодка и реле, управляющее выключением. Если это разовая работа, то можно обойтись вообще без корпуса, прикрепив реле хомутом к аккумулятору.
На базе бытовой микроволновки
Для изготовления споттера своими руками также подойдет трансформатор из микроволновки. В этом случае единственным ограничением является его мощность, поскольку большинство печей СВЧ рассчитаны на потребление менее 1 кВт.
Для решения этой проблемы можно использовать два-три трансформатора, включенные параллельно. Плюсом такого источника питания является небольшой размер используемых трансформаторов, которые можно разместить в ряд внутри малогабаритного корпуса.
В результате получится довольно компактный и мобильный споттер. Единственно, чем придется озаботиться, — охлаждение внутреннего пространства такого устройства.
Cамодельный споттер из старой микроволновки – электрическая часть
Человек, привыкший мастерить, никогда не выбросит старое, пришедшее в негодность, устройство. В этом устройстве наверняка найдутся исправные узлы и детали, способные работать еще долгое время. Не исключением является и сломанная микроволновая печь. Детали, которые можно извлечь из нее, пригодятся для того, чтобы собрать самодельный споттер, и он будет работать ничуть не хуже промышленных образцов.
Чтобы изготовить споттер из деталей пришедшей в негодность СВЧ-печи, достаточно владеть основами электротехники. Нужно выбрать подходящую электрическую схему, и, в соответствии с этой схемой, приобрести на рынке или в магазинах недостающие радиодетали и другие комплектующие.
Споттер своими руками — электросхема
Трансформатор
Трансформатор – это самый важный узел любого сварочного аппарата, в том числе и споттера. В продаже они имеются в огромном количестве, но выбрать тот, который подойдет для самодельного споттера, достаточно затруднительно. Намного проще и дешевле сделать его своими руками, взяв в качестве базового трансформатор из СВЧ-печи. Предварительно следует убедиться, что его мощности хватает для поддержания силы тока, достаточной для сварки.
Трансформатор от микроволновки для споттера
Если мощности одного трансформатора не хватает, следует взять еще один такой же. Их следует модифицировать, для чего нужно аккуратно снять вторичные обмотки. После того, как будут сняты вторичные обмотки, на освободившееся место проводом, имеющим сечение 50 мм2 или даже больше, наматываются пользовательские обмотки в два – три витка, что даст на выходе напряжение порядка трех вольт.
Оба трансформатора подключаются к сети переменного тока параллельно, при этом важно не спутать соединительные клеммы. Силы выходного тока будет вполне достаточно для контактной точечной сварки
Соединительный силовой кабель желательно покрыть специальным слоем изоляции, который может деформироваться при перегреве проводов и восстанавливаться при охлаждении.
Электрическая схема самодельного споттера
Основной трансформатор – это только часть общей электрического блока. Он обеспечивает питание устройства и необходимую мощность для сварки. Кроме трансформатора, для сборки электрической схемы и изготовления простого самодельного споттера потребуются следующие комплектующие:
- трансформатор, подающий питание на блок управления;
- тиристор ПТЛ50;
- диодные мосты – один на базе диодов Д232А, второй на базе диодов Д226Б;

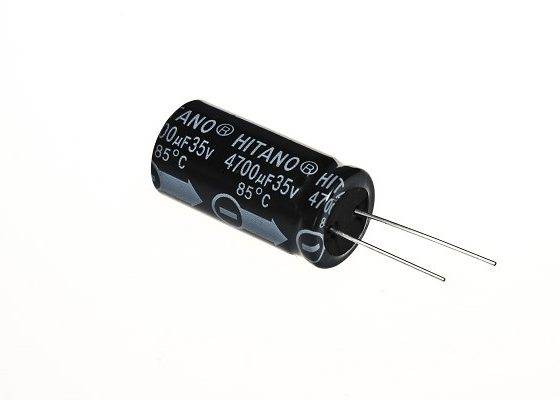

- электролитический конденсатор 1000 мкФ × 25 вольт;
- переменный резистор 100 Ом;
- предохранитель 5 А;
- кнопка включения;
- кнопка переключения режимов работы.
Схема, собранная из такого минимального набора комплектующих, формирует мощный электрический импульс, выдавая его на электрод для сварки.
Основные компоненты для сборки
Для сборки и испытаний самодельного споттера нужны следующие комплектующие и расходные элементы:
- Корпус. Коробчатая конструкция из листового металла с передней и задней панелями. Обязательно наличие вентиляционных отверстий и клеммы заземления.
- Источник питания. В самом простом виде это переделанный своими руками трансформатор с защитным автоматом в первичной цепи.
- Кабели питания. Сварочный кабель должен иметь клемму для подключения к питанию и резьбовой контакт для присоединения к пистолету, а кабель массы — клемму и контактную площадку для сварного присоединения к кузовной детали.
- Схема управления. В минимальном варианте включает в себя кнопку-выключатель на пистолете, реле отключения входного напряжения, провода управления и блок питания цепи управления.
- Сварочный пистолет. На одном конце находится контактное резьбовое соединение для присоединения электродов и адаптеров, а на другом — гнездо для подключения сварочного кабеля.
- Оснастка. В базовом варианте включает в себя электроды для шайб и шпилек, обратный молоток и адаптер для подключения угольного электрода.
Сборка обратного молотка (инопуллера) своими руками
Для того чтобы собрать обратный молоток своими руками, необходимы следующие детали:
- стальной пруток длиной 60 см, диаметром 17 мм, с резьбой на обоих концах;
- стальная втулка со сквозным отверстием диаметром 15 мм, длиной 15 см и диаметром 40 мм;
- возвратная пружина;
- гайки и шайбы ограничителя хода;
- адаптеры для крепления электродов.
Вначале на конец прутка, предназначенный для крепления в пистолет, надевается шайба и плотно затягивается гайка. Затем пруток пропускается через втулку и возвратную пружину. На последнем этапе на нижнюю резьбу крепятся шайба и гайка, а затем навинчивается адаптер электрода. Во время работы массивная втулка будет отталкиваться от пружины и совершать возвратно-поступательные движения между двумя шайбами.
Изготовление рабочего пистолета
Фирменные пистолеты для споттера обычно выпускают в виде устройств с пистолетной рукояткой. Многое из того, что изготавливают народные умельцы своими руками, только условно можно назвать «пистолетом». Нередко это просто цилиндр с кнопкой и клеммой для подключения кабеля на торце. Это связано с тем, что пистолет для споттера состоит всего из трех деталей: корпуса, контактного стержня и выключателя. Контактный стержень обычно изготавливают из латуни. На одном его конце находится резьба для крепления обратного молотка, а на другом — зажим для подключения питания. Для тех, делает такие устройства собственными руками, поместить его в пистолетный корпус или использовать как есть — дело личных предпочтений. При этом, несмотря на низкое напряжение сварки, он должен быть обязательно заизолирован: таковы требования правил техники безопасности.
Трансформатор для споттера
Для изготовления источника питания для споттера подойдет любой трансформатор. В Интернете распространены видео изготовления аппаратов точечной сварки на основе трансформаторов микроволновок и других бытовых приборов
При этом авторы этих поделок не сообщают, на какой ток рассчитаны их устройства, а это очень важно, т. к
проплавление поверхности металла при работе споттера должно происходить за доли секунд, никак не проявляясь с обратной стороны детали. Фабричные аппараты имеют мощность 3÷5 кВт при напряжении холостого хода 7÷8 В (напряжение при сварке – 1.5÷2 В).
Для споттера, собранного своими руками и предназначенного только для кузовного ремонта, достаточно мощности 1.5÷2 кВт. Рассчитать, сколько должно быть витков во вторичной обмотке трансформатора, несложно. Для этого количество витков первичной обмотки (новой) надо разделить на частное от деления 220 на 7÷8. Обычно получается буквально несколько витков.
Схема блока управления
В Интернете достаточно много электронных схем, которые подписаны как блоки управления споттерами. Некоторые из них относятся к промышленным образцам установок точечной сваркой (в том числе и старым), другие изобилуют электронными компонентами и обладают избыточными параметрами, а ряд схем вообще не имеет отношения к нашей теме. Во многих из предлагаемых устройств реализованы регулировки тока и напряжения холостого хода, а также управление длительностью сварочного импульса. Их изготовление предполагает определенную квалификацию, а применяемые детали не так уж и дешевы. Выбор одной из таких схем целесообразен, если предполагается делать споттер для коммерческого использования в небольшой автомастерской. А для устройств, которые изготавливаются своими руками и используются в домашних условиях, имеются более простых решений.
Как усовершенствовать?
При разработке аппаратов для контактной сварки главная трудность, с которой сталкиваются мастера — конструкция сварочных электродов. Механизм держателя должен обеспечить не только сильный, но стабильный по силе прижим электродов к свариваемым деталям.
В случае сварки листовых материалов и компактных деталей равномерность обеспечивается тем, что сварочные контакты располагаются напротив друг в друга в приспособлении, напоминающем клещи. Такая конструкция гарантирует, что электроды находятся точно напротив друг друга и сдавливают детали с обеих сторон с равной силой.
Труднее обеспечить прижим при доступе к деталям только с одной стороны. Например, иначе просто невозможно приварить никелевую ленту к аккумуляторам при сборке литиевой батареи. Пропускать сильный сварочный ток непосредственно через элемент означает – испортить аккумулятор.
Импульс тока проходит через две близко расположенные точки, почти не нагревая нижнюю деталь, но обеспечивая надёжное расплавление верхнего материала в месте контакта.
Такие держатели следует выполнять с подпружиненным креплением обоих электродов. Самостоятельное изготовление пружинного держателя дело хлопотное — но сейчас можно приобрести готовые держатели и комплекты электродов для односторонней контактной сварки.
Хорошим усовершенствованием будет также возможность замены типа сварочных электродов прямо в процессе работы. Для этого соединение с трансформатором выполняют разъёмным, в виде винтовых или штепсельных соединений. Так как в процессе сварки по контактам проходит очень большой ток, лучше устроить разъёмный контакт в виде медного винта и медных клемм сварочных электродов, скрепляемых медной гайкой. Впрочем, есть готовые штепсельные соединители, специально сконструированные для использования в сварочных аппаратах.
Как сделать сварочный аппарат из микроволновки, смотрите далее.
Плюсы изделия
К основным достоинствам самодельного аппарата точечной сварки можно отнести такие характеристики.
- Весьма высокий уровень производительности. С его помощью можно быстро приварить в любом месте кузова специальные приспособления для последующей вытяжки вмятин на металле.
- Достаточное удобство эксплуатации. По сравнению с большими габаритами промышленных устройств для контактной сварки и их большой массой, самоделки более мобильны. При работе практически отсутствуют искры — источник пожарной опасности при проведении таких работ в гараже, где есть ГСМ и запасы топлива. Металл остается холодным, поэтому отпадает применение защитных очков, перчаток, специальной одежды сварщика.
- Высочайший уровень качества. Такая сварка практически не оставляет на металле следов в виде окалины, шлаков, которые способствуют возникновению в процессе дальнейшей эксплуатации коррозии, не портит товарный вид деталей.
- Большая экономичность. Шайбы для крепления можно использовать многократно, они не подвергаются оплавлению, таким образом, происходит экономия расходного материала.
Положительные качества самодельных аппаратов для выравнивания вмятин приводят к тому, что многие автомобилисты-любители начинают изготавливать аналогичные приспособления для самостоятельного ремонта своих авто, чтобы реально экономить семейный бюджет.
П О П У Л Я Р Н О Е:
- Аварийная сигнализация морозильной камеры
Бывают случаи, когда морозильная камера сломалась, температура поднимается выше положенного, а мы об этом и знать не знаем. В неё не так часто мы заглядываем, как в холодильник, поэтому и не замечаем, как пропадают продукты.
Далеко не все морозильные камеры имеют звуковую аварийную сигнализацию.
Предлагаемая ниже простая схема поможет решить эту проблему.
Подробнее…
Ремонт фена своими руками
Так как устройство фенов примерно у всех одинаковое. Мы на примере фена DELONI рассмотрим его устройство и ремонт.
Как-то включаю фен, а он как зажужжит — как бешеный Придётся разобрать и посмотреть, что случилось. В противном случае он так долго не протянет.
Подробнее…
Умножитель частоты с 9МГц до 27МГц
Для постройки радиолюбительских ВЧ конструкций бывает необходимость умножить частоту генератора.
Ниже представлена схема утроителя частоты на трех транзисторах для диапазона 27Мгц.
Подробнее…
Популярность: 7 688 просм.
Споттер своими руками из микроволновки
Мы описали изготовление своими руками одного из вариантов конструкции точечной контактной сварки. Хотя с такой же легкостью на основе того же силового трансформатора от микроволновки можно сделать и другие схемы, в том числе и споттер для проведения кузовных сварочных работ на автомобиле. Для этого вместо стационарных прижимных контактов делаем удлиненные гибкие контакты, используя все тот же медный изолированный провод сечением 50 мм в диаметре, но уже длиной не менее 2 метров на каждый сварочный электрод. Один из контактов будет массой и его выполняют в виде медной клеммы с большой площадью контакта. Второй электрод будет непосредственно сварочным и его изготавливают в виде металлического прута с прочным упором, на конце которого делают специальный заостренный медный контакт на конце для простой точечной сварки.
А вот для изготовления настоящего споттера, не уступающего промышленным образцам, понадобится вдобавок выполнить, как минимум, электрическую схему управления и формирования сварочного импульса, а также придется прилично потратиться на различные комплектующие и расходные элементы для проведения полноценных ремонтных кузовных работ.
Если у вас есть свой опыт по изготовлению и применению самодельных сварочных аппаратов контактной точечной сварки, то поделитесь им в блоке комментариев.
Алгоритм действий
Для изготовления сварочной системы потребуется освоить базовые навыки и получить общее представление об особенностях подобной техники. Наиболее просто создать прибор из старого инвертора.
Прибор проще всего сделать из старого инвертора.
Выбор параметров
При переделке нужно уделить должное внимание параметрам вторичной обмотки, поскольку они влияют на выходные показатели аппарата (нагрузочный ток)
Важно определить оптимальное сечение шины, при котором плотность тока будет составлять от 8 А/мм кв
Сборка обратного молотка
Обратный молоток применяется для выравнивания элементов кузова. По умолчанию его делают из прутьев металла путем сварки и фиксации наконечника из гаек. Болванка на штыре должна свободно двигаться для получения обратной тяги при работе.
Изготовление рабочего пистолета
В заводских моделях споттеров присутствует пистолетная рукоятка. При изготовлении аппарата своими руками можно выполнить подобное приспособление в виде цилиндра с клавишей управления и клеммой для кабеля.
В пистолете есть 3 части:
- Корпус.
- Контактный стержень.
- Выключатель.
Изготовление рабочего пистолета делают из латуни.
Для изготовления контактного стержня часто используют латунь. На одном конце находится крепежная резьба, а на обратном – зажим для подачи питания.
Ключевое требование к пистолету – качественная изоляция. Этот момент определяет безопасность использования прибора.
Электрод
Данный элемент тоже несложно изготовить в домашних условиях, используя медные прутья с круглым сечением либо трубки из бронзы, которые легко совмещать с токопроводящими кабелями.
С рабочей стороны электрода следует выполнить прорезь для крепления шайбы для приварки. Если для сборки применяется трубка, ее конец нужно расплющить, а затем сделать отверстие.
Способ фиксации электрода и сопутствующих компонентов зависит от особенностей споттера. Если планируется сборка переносного аппарата, лучше распределить комплектующие равномерно и закрепить их подходящими крепежами. На наружной части корпуса следует предусмотреть ручки для перемещения.
Трансформатор
Подготовка трансформатора относится к важнейшим этапам сборки. Наибольших усилий требует процедура обмотки. Ее можно выполнить на кольцевом железе, используя медный или алюминиевый провод. Между мотком следует предусмотреть надежную изоляцию. Для этих целей подойдет трансформаторная бумага, сложенная в несколько слоев. Чтобы повысить надежность изоляции, можно пропитать материал парафином.
Процедура обмотки трансформатора является очень важной
Блок управления: схема
При подготовке электронной платы важно корректно совместить перемычки, отвечающие за разрыв контактов первичной сети. Для блока подойдут как примитивные, так и более сложные схемы
По умолчанию в блоке размещены провода от кнопки пуска и регуляторы быстрого старта, которые выводятся на корпус. При желании нужно закрепить кулеры и спрятать кабели массы.
Корпус
Для споттера подходят разные типы корпусов. Кто-то использует системный блок от настольного компьютера, что достаточно удобно, т.к. есть возможность разместить микросхемы и кулеры в одном месте. Кто-то применяет коробы из металла или древесины.
Размеры конструкции могут быть произвольными с учетом параметров и количества компонентов.
В основании устанавливается плита из материала диэлектрика, к которой будут прикреплены все компоненты. Ключевым критерием выбора корпуса является не внешний вид, а простота доступа к внутренним компонентам.
Размеры корпуса споттера могут быть произвольными.
Нередко роль корпуса играют старые микроволновые печи.
Обеспечение удобства и безопасности работы
Чтобы работать со споттером, который вы изготовите своими руками из деталей микроволновки, было не только удобно, но и безопасно, необходимо поместить все его конструктивные части в аккуратный и надежный корпус. Такой корпус, кроме того, защитит электрическую часть оборудования от механических повреждений и загрязнений, которые могут быстро привести ее в негодность. В качестве защитного кожуха также можно использовать деталь от старой микроволновки — ее корпус.
Основой самодельного споттера может стать любой подходящий по размеру корпус
Прежде чем поместить электрический блок устройства в корпус от микроволновки, необходимо надежно закрепить все его части на основании, которое лучше всего изготовить из диэлектрического листового материала. Размещая элементы электрического блока споттера на основании, необходимо равномерно распределить их по всей его площади: это сделает ваше оборудование более удобным для переноски. Кроме того, дополнительную мобильность самодельному устройству придадут небольшие колеса, которые можно закрепить на нижней части основания.
Когда все электрические элементы вашего оборудования помещены в корпус от старой микроволновки и надежно в нем закреплены, необходимо позаботиться о других частях, без которых вы не сможете работать. Такими элементами являются:
- электрические кабели, с помощью которых выполняют соединение сварочного трансформатора с электродами оборудования;
- пистолет, в котором будет закреплен электрод споттера;
- устройства для вытягивания металла при помощи приваренных шайб: обратный молоток или инопуллер.
Обратный молоток и пистолет — рабочие элементы споттера
Зная силу тока, вырабатываемую вашим самодельным споттером, можно рассчитать сечение кабелей, по которым ток будет проходить. Обычно руководствуются следующим правилом: на 10 А силы тока должен приходиться 1 мм 2 электрического кабеля. Кроме сечения важна и длина проводов, идущих на массу и к сварочному электроду, она должна быть минимально возможной, чтобы минимизировать потери тока.
Сборка самодельного споттера и его инструментов
Мало подобрать необходимые блоки и узлы, чтобы самостоятельно сделать споттер из старой микроволновки. Нужно все это тщательно собрать, сделать из россыпи деталей законченную конструкцию, которую не только было бы приятно держать в руках, но и чтобы с аппаратом было удобно работать.
Корпус самодельного споттера
Корпус для споттера своими руками
Прежде всего необходимо позаботиться о корпусе, в который будут помещены вся силовая часть и электрическая схема самодельного споттера. Можно использовать корпус старой СВЧ-печи, но можно сделать самодельный корпус. Корпус должен обеспечить надежную защиту всех элементов схемы от механических повреждений, от пыли, для него следует продумать систему вентиляции и охлаждения. Для удобства транспортировки у него должны иметься ручки для переноски.
В нижней части корпуса устанавливается толстая (до десяти миллиметров) плата из диэлектрического материала – гетинакса, тестолита, авиационной фанеры. На этой плате монтируются все детали аппарата. Трансформаторы желательно установить по центру платы, чтобы вес аппарата был сбалансирован
Это особенно важно, если корпус самодельного аппарата будет установлен на колесики. В стенках корпуса проделываются отверстия для вывода силовых кабелей
Держатель электродов
Держатель электродов обычно выполняют из того же материала, из которого выполнена монтажная плата в корпусе. Выпиливаются три одинаковые заготовки нужной формы. Средняя заготовка предназначена для крепления кнопки включения, кабеля, кронштейна, фиксирующего электрод. В заготовке делаются соответствующие пазы и пропилы. После этого в подготовленные места устанавливается кнопка, кронштейн, кабели, все три заготовки складываются и скрепляются винтами.
Для винтов и гаек рассверливаются отверстия, с расчетом, что головки винтов и гайки будут спрятаны в теле ручки держателя. После сборки держатель тщательно шлифуется, все острые углы скругляются. Держатель готов к работе. Опытные мастера советуют делать держатель из корпуса клеящего пистолета.
Держатель электродов для самодельного споттера
Электроды
Для изготовления электрода обычно используется медный пруток круглого сечения или бронзовая трубка, которая очень удобна для того, чтобы внутри нее были протянуты токоведущие проводники. Рабочая часть вставляется с торца, поэтому там делается паз, в который можно вставлять привариваемую шайбу. Трубку предварительно расплющить.
Споттер, сделанный своими руками, в работе
Обратный молоток
Обратный молоток (инопуллер) каждый мастер делает так, как ему удобно. Одно непременное условие для всех конструкций – прочное соединение силового кабеля с наконечником инопуллера, что должно обеспечить минимальное сопротивление в токопроводящих соединениях. Рукоятку можно сделать в виде пистолета, шток движения ударного элемента не должен быть большой длины. Ударный элемент должен перемещаться свободно.
Пистолет споттера в сборе с обратным молотком
Как избежать 4 ошибки при создании электродов
Посмотрите на картинке электроды, используемые на самодельном устройстве. Собирая сварку, надо сделать и правильные электроды. По диаметру они должны соответствовать проводкам, что крепятся к сварке. Обычно используются прутки из меди. Но если мощность оборудования будет очень большой, тогда желательно использовать жало от профессионального паяльника.
Для соединения аппаратов электродами, используют очень крепкие провода. Если проигнорировать это правило, то потери мощности не получится избежать. Мощность также может уйти в том случае, если будет использоваться большое количество различных соединений.
Для повышения эффективности сборного аппарата используют медные наконечники. Тогда получается избежать потери мощности в контактных местах.
Читать также: Особенности металлической кристаллической решетки
Чтобы пайка происходила без проблем, желательно применять луженые наконечники. Поскольку электроды съёмные, то в местах фиксации с наконечником не стоит применять пайку. В этих местах образуется окисление — мощностью упадет. Съёмные электроды обеспечивают простоту очистки. Это очень удобно.
Наконечники будут фиксироваться с электродами на болтах
Важно проследить, чтобы соединение было более надежным. Если не позаботиться об этом, то будет происходить повышенное переходное сопротивление, а потому мощность споттера упадёт
Желательно создать отверстие одинаковых диаметров для двух деталей. Соединенные элементы желательно подбирать из меди. Выбор материала не безоснователен — в нем имеется маленькое электрическое сопротивление.
Коротко о технологиях точечной контактной сварки
Технология контактной точечной сварки представляет собой особый метод соединения металлозаготовок в виде листов проката или приваривания разного рода штучных изделий к металлоконструкциям. К примеру, болтов, шайб, заклепок и т.п.
Наиболее широко контактное сваривание применяется на промышленных предприятиях автомобилестроения, самолетостроения и приборостроения, так как позволяет создавать надежные и долговечные сварные швы без дефектов, риска деформации поверхностей в процессе или после сварки.
Для выполнения бытовых операций с металлическими изделиями подойдет самостоятельно изготовленная точечная сварка из микроволновки. Она позволит без особенных трудностей выполнить соединение в единое целое нескольких отдельных металлических частей забора, труб, деталей авто, мотоцикла и т.п.
Но при этом сварщику не потребуется тратиться на покупку специального сварного оборудования.
Точечная сварка, собранная своими руками в маленькой ремонтной мастерской, непременно должна отвечать определенным требованиям, предъявляемой к такому оборудованию.
Способ контактной сварки.
И, в том числе, нормам безопасности, нарушение которых может спровоцировать ряд негативных последствий для здоровья мастера: от маленьких ожогов на коже рук до серьезных повреждений тела человека. Тогда агрегат будет в полной мере справляться с возложенными на него функциями.
Суть работы самодельного аппарата для сварки аналогична функционированию споттера. Изготовленная модель из микроволновой печи питается от обычной сети в 220В.
Переделанный своими руками трансформатор занижает напряжение до безопасного значения ‒ 12В, а силу тока, наоборот, увеличивает до величины нагрева металла до температуры его плавления.
Ток после преобразования подается на конденсаторы для их зарядки. Когда электричество накопится в достаточном объеме, реле переведет напряжение к рабочим контактам.
Свариваемое изделие помещают между медными электродами, которые замыкаются и провоцируют появление мощного импульса временной длиной от 0,01 до 0,1 с. Точка в зоне контакта плавится под воздействием этого импульса, а после остывания можно заметить образование сварного шва.
Если мастер справился с задачей, не допустив нарушения технологии, то швы будут лишены каких либо дефектов: сколов, трещин, кратеров и т.п.
Далее снова происходит накопление электрического заряда на конденсаторе для следующего сварочного цикла. Такая схема контактной точечной сварки, собранной своими силами из микроволновой печи, передает обобщенную суть работы сварного аппарата при работе с металлическими конструкциями.
Но при наличии желания мастер может ее усовершенствовать, разработав различные вариации модели, исходя из актуальной мощности устройства.
Наличие самодельной точечной сварки предоставляет даже малоопытному сварщику широкий круг дополнительных возможностей:
- создание соединений деталей из листов металлопроката незначительной толщины;
- работа с легкоплавкими металлами;
- придание сварному шву аккуратного вида, надежности и высокой прочности.
Основное достоинство такой сварки мини размера ‒ возможность овладеть сварочным искусством без помощи высококвалифицированного мастера. При наличии базовых знаний о сварке умелец может самостоятельно изучить все тонкости работы с самодельным агрегатом.
Стоит лишь некоторое время потренироваться выполнять сварочные швы своими силами, чтобы добиться с помощью самодельного оборудования высокой производительности труда и низких затрат расходников.
Сварочные клещи
Советуем к прочтению другие наши статьи
Простота и удобство покупки кабельной продукции у надежного поставщика
Хранение сверл
Особенности бурения скважин на воду
Пропитка для дерева для наружных работ
Клещи для моей точечной сварки из микроволновки были изготовлен из профильной трубы на 15 мм, снизу нижней части установлена опора из куска профиля, чтобы аппарат не опрокидывался при сильном нажатии.
Ручка — кусок шестигранника на 12 мм и ручка от напильника. Крепление клещей — 2 уголка, купленные в магазине крепежа.
Кстати, электроды крепятся к клещам на уголках специально, чтобы можно было менять их угол наклона.
Как сделать споттер из трансформатора от микроволновки своими руками
Видео о споттере из микроволновки своими руками демонстрируют, что переделать высоковольтный преобразователь для домашнего сварочного аппарата довольно просто. Подробный алгоритм выглядит так:
- Со старой, но рабочей микроволновой печи снимают крышку, открутив удерживающие ее шурупы, и демонтируют нужный элемент. Для этого нужно предварительно отключить клеммы, соединяющие деталь с остальными частями СВЧ, и убрать винты крепления.
- Трансформатор извлекают из корпуса микроволновой печи. Поскольку для сборки споттера нужен элемент, понижающий напряжение, вторичную высоковольтную обмотку придется удалить. Для этого электротрансформатор от микроволновой печи надежно закрепляют в тисках и спиливают ненужные мотки медной проволоки с двух сторон при помощи ножовки по металлу. Остатки вторичной обмотки внутри корпуса детали сначала высверливают дрелью, а потом выбивают с использованием шпильки и молотка.
- Подготовленный элемент требуется перемотать в соответствии с новыми целями. Для этого берут медный провод с диаметром не меньше 16 мм и совершают 2-3 витка, этого вполне хватит для получения тока достаточной мощности.
- Трансформатор и элементы управления необходимо разместить в надежном корпусе. Проще всего взять металлическую коробку от микроволновой печи. Переделанный элемент размещают по центру, чтобы сбалансировать конструкцию, согласно схеме, рядом устанавливают резистор, тиристор и диодный мост, преобразующий ток из постоянного в переменный.
В заключение на переднюю панель управления самодельного споттера выводят клеммы для подключения кабелей и основные элементы для осуществления сварки. К агрегату необходимо подсоединить провода питания, обратный молоток и рабочий пистолет.
