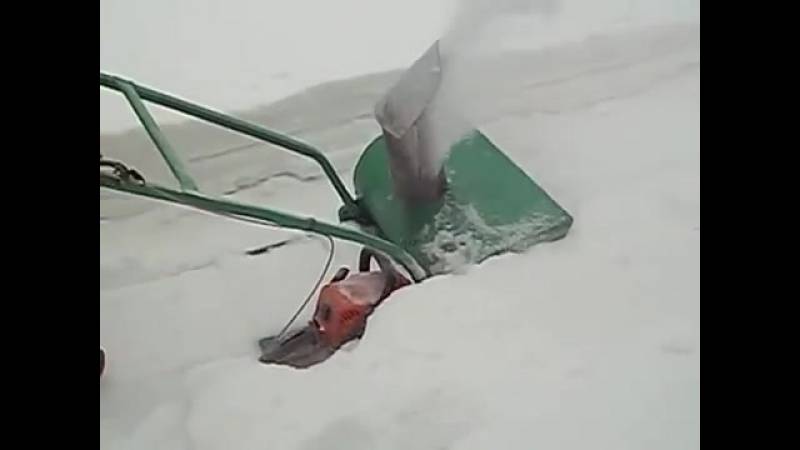

Самодельный снегоуборщик из бензопилы, триммера или мотокультиватора

Какой триммер выбрать?

Для изготовления снегоуборщика понадобится довольно мощный агрегат. Он может быть сделан из электротриммера или бензокосы. Часто предпочтение отдается последней. Причиной тому служат технические характеристики первого. Электродвигатель такого устройства рассчитан на определенные силовые нагрузки. Нецелевое использование может привести к его скорейшему выходу из строя.

Важную роль играет конструкция штанги, ручной косилки, предназначенная для передачи крутящего усилия. Некоторые из них представляют собой изогнутую трубку. В таких «Дугах» передача осуществляется посредством гибкого троса. Данное инженерное решение не подходит для использования агрегата в целях уборки снега. Тросовая передача не справится с нагрузкой, которая возрастет в разы в процессе уборки снеговых осадков.

В таких модификациях движущая энергия передается посредством карданного вала. Он значительно опережает тросовый эквивалент по техническим показателям.

Для изготовления снегоуборщика можно использовать колесную газонокосилку. Подойдет модель, оснащенная двумя колесами и вращающимся рабочим элементом, расположенным в передней его части. Косилка подходящей конфигурации изображена на фото ниже.

Четырех колесная модель не подходит для переделки в снегоуборочную машину.

Как из триммера сделать ледобур?

Изготовление мотобура из триммера состоит из двух этапов – сборки редуктора и создания шнека. К каждому из них нужно отнестись в большой ответственностью, так как от этого зависит исправность и эффективность самодельного оборудования.

Выбор типа и сборка редуктора для мотобура

Первый этап изготовления мотобура из триммера заключается в выборе и сборке надежного редуктора. Все редукторы делятся между собой на несколько видов. В зависимости от изначального направления движения рабочей части различают следующие виды редукторов:

• механизмы, в которых встроенный выходной вал движется по направлению стрелки часов;
• редукторы, в устройстве которых выходной вал движется против часовой стрелки;
• механизмы реверсивного типа;

Самодельный бур из триммера лучше всего оборудовать реверсивным редуктором. Он даст возможность беспрепятственно извлечь рабочий орган бура в случае его заклинивания в грунте или во льду.

Для изготовления реверсивного редуктора потребуется подготовить:

• исправный червячный вал;
• прочный корпус;
• по 2 пары подшипников и конических шестерней;
• выходной металлический вал.

Помимо предварительной подготовки элементов, изготовителю мотобура потребуется схема. В ней должны быть указаны точные размеры всех используемых деталей и механизмов.

После изучения схемы можно приступать к изготовлению редуктора.

Порядок действий должен выглядеть следующим образом:

1. Вначале потребуется соединить выходной вал мотора и используемый червячный вал мотобура;
2. Далее нужно установить гибкую или жесткую муфту. Первый вариант подойдет для двигателя, создающего сильные вибрации. В этом случае гибкая муфта будет эффективно гасить вибрации, создаваемые коленчатым валом мотора и рабочим органом мотобура;
3. Затем потребуется соединить червячный вал и 2-рядную шестерню. Нижняя часть последней должна быть предварительно оборудована прямыми зубцами;
4. Во время изготовления редуктора между его деталями нужно оставить отверстие для беспрепятственного внесения смазки;
5. В конце останется настроить угловую скорость механизма. Для этого потребуется выбрать и сопоставить шестерни с подходящими размерами.

В результате выполненных действий изготовитель получит надежный 1-скоростной редуктор, обладающий максимально простым устройством. Механизм будет стабильно передавать усилие от вала ДВС триммера на вал рабочего органа мотобура при любых эксплуатационных условиях.

Самостоятельное изготовление шнека

Чтобы собрать ледобур из мотокосилки, изготовителю обязательно потребуется шнековый механизм. Он имеет форму винта и служит в устройстве для нарезания земли или льда с последующей подготовкой отверстий. Чтобы сделать простейший шнек, изготовителю потребуется изучить чертежи механизма. Их соблюдение даст возможность собрать эффективный и выносливый узел, способный успешно выдержать сильные нагрузки.

Помимо изучения чертежей также потребуется подготовить следующие элементы:

• заостренное металлическое лезвие, изогнутое в форме винта;
• металлический сердечник;
• стальной наконечник.

В случае если мотобур будет использоваться для проделки отверстий в твердых каменистых грунтах, то металл для сборки шнека потребуется предварительно закалить. Это не даст металлу деформироваться во время сверления.

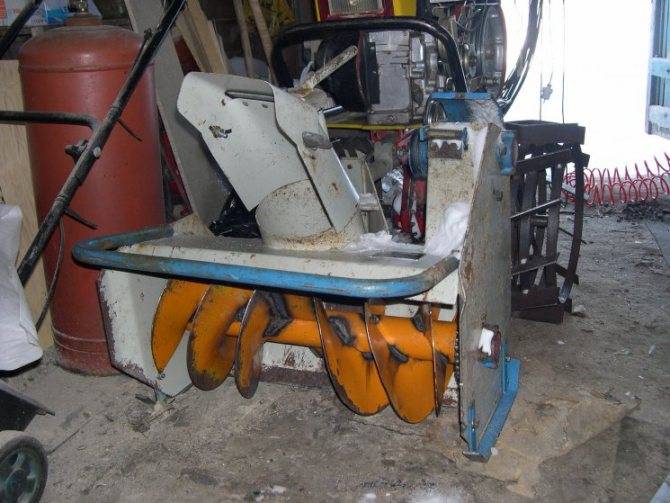

Как сделать своими руками самоходной снегоуборщик

Шаг 1

Для начала необходимо решить шнековый или шнеково-роторных механизм снегоуборщика больше подходит для предполагаемых работ. Это зависит от того, насколько большое количество снега необходимо убрать.

Шаг 2. Шнек

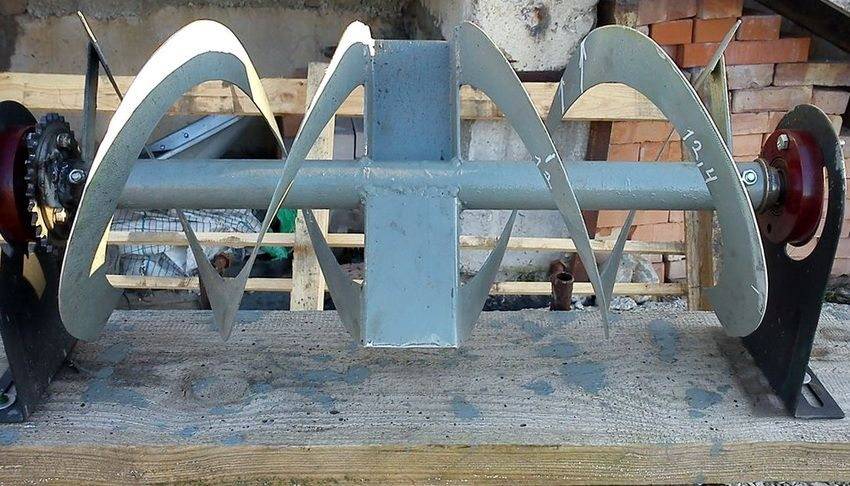

Шнек

Главной рабочей деталью снегоуборщика является шнек. Он состоит из приводного вала и прикрепленных к нему «режущих» колец. Вал обычно изготавливают из трубы ¾ дюйма. Ее длина должна соответствовать длине ковша. К ее концам привариваются цапфы, которые в дальнейшем послужат для установления вала в подшипники.

В случае с двухступенчатыми снегоуборщиками в центре трубы прицеплена металлическая пластинка (обычно 12 см на 27 см). Она переправляет снег в выпускной желоб. По бокам от нее к трубе прицеплены кольца, которые обычно изготавливаются из транспортерной ленты толщиной 10 мм.

Также их можно вырезать из двухмиллиметровой листовой стали.

Затем они привариваются к валу в виде сплошной спирали. Если машина шнеково-роторная, то бокам от центральной пластины.

Получается две сплошных спирали – справа и слева от пластины.
В двухступенчатых электро-снегоуборщиках спираль должна наклоняться к центру, чтобы при сгребании снега попадать на пластину, а затем в выпускной желоб.

Теперь шнек можно считать готовым.

Шаг 3. Ковш

Для изготовления самого ковша используют кровельное железо. Он должен закрывать шнек с трех сторон, но верхняя часть будет немного выдаваться вперед.

Ковш снегоуборщика

Боковые части можно делать из фанеры с десятимиллиметровой толщиной. В боковые части устанавливаются самоцентрирующиеся подшипники (например: закрытые подшипники 205). В них встраивается вал с шнеком.
Подшипники должны быть надежно защищены от попадания снега и воды.

Расстояние от краев спирали шнека и внутренней поверхности ковша должно быть примерно 2 см. Шнек не должен цепляться за ковш. В верхней части ковша вырезается отверстие для выпускного желоба. Для его изготовления можно использовать кусок обычной канализационной трубы диаметров 15 см.

Однако диаметр может быть и больше. Главное, чтобы он был больше ширины пластины, которая выбрасывает снег. В верхней части трубу изгибается и задает направление выпадения снега.

Шаг 4. Рама

Для того, чтобы обслуживать или снимать двигатель было легко, делается специальная рама, на которую он будет устанавливаться. Основа рамы имеет П-образную форму и сделана из металлических уголков.

Шаг 5. Колеса и лыжи

В производственных моделях для передвижения снегоуборщика обычно используют колеса, однако в самодельном варианте вполне подойдут лыжи. Она должны быть сделаны из металла и прикреплены по принципу обыкновенных санок, однако, на минимальном расстоянии от рамы.

Колеса и лыжи снегоуборщика

Если же использовать колеса, то протекторы должны иметь максимальное сцепление и устойчивость к морозам.

Шаг 6. Ручки

Ручки изготовляются из труб ½ дюйма и крепятся болтами к раме. Они должны быть удобны человеку, при перемещении снегоуборщика.

Шаг 7. Ротор

В двухступенчатых снегоуборщиках в конструкции шнека можно использовать не пластину, а усовершенствованный ротор. Он имеет форму четырех скрепленных прямоугольных пластин с осью посередине. Желательно, чтобы пластины имели ободки по краям, для того, чтобы лучше «забирать» снег.

Диаметр ротора должен соответствовать размерам ковша и не биться об него.

Шаг 8. Электродвигатель

В качестве двигателя могут использоваться простейшие электродвигатели мощностью около 1 кВт.
Двигатель должен быть изолирован от снега и воды. В противном случае, скорее всего, случится замыкание.

Шнур электропитания тоже должен быть без повреждений, а его длина должна обеспечивать необходимое расстояние между источников тока и снегоуборщиком.

Двигатель

Шаг 9. Соединение двигателя и шнека

Двигатель может соединяться с валом двумя способами: с помощью редуктора или ременной подачей. В первом случае ось вращения двигателя расположена перпендикулярно валу. Редуктор, соединяющий ось двигателя и вал, заставляет шнек вращаться в нужном направлении.

Такая конструкция более надежная и эффективная, но обычно не разборная и сложна в изготовлении. Второе случай предусматривает параллельное расположения оси двигателя и вала. Соединяются они между собой передаточным ремнем. Эта конструкция позволяет легко снимать и устанавливать двигатель, регулировать натяжение ремня.

Ниже представлены примерные чертежи рамы и ковша. Размеры могут быть отрегулированы индивидуально.

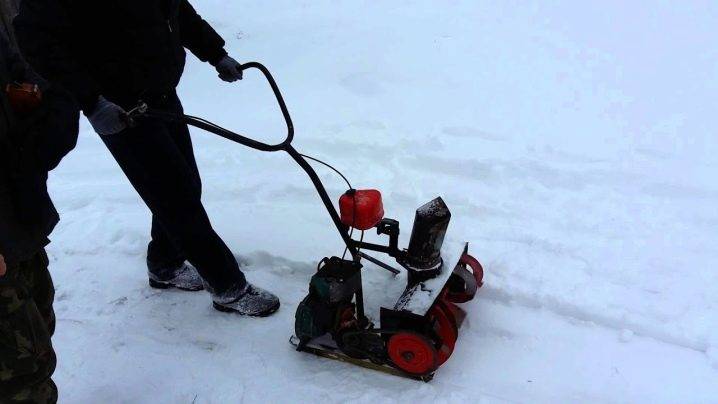

Насадка-снегоуборщик для триммера

Некоторые производители бытовых и полупрофессиональных триммеров предлагают специальные малогабаритные насадки, основная функция которых – очистка небольших территорий от свежевыпавшего снега.

Главное преимущество насадки-снегоуборщика – это простота ее монтажа и снятия. Для установки приспособления нужно снять режущие органы триммера, а также отсоединить штангу, в которую помещен приводной вал. Вместо штанги крепиться вал насадки. Во время работы триммера двигатель создает крутящий момент, который, через приводной вал, передается на шнек приспособления. Механизм собирает снег и отбрасывает его в сторону, на расстояние до 2 м.

Насадка-снегоуборщик не требует особого ухода. Все, что нужно от оператора – это своевременно очищать шнек от снега и грязи перед отправкой приспособления на длительное хранение. В противном случае на металлической штанге насадки быстро образуется коррозия.

Единственный недостаток снегоуборщика для триммера – это малая дистанция выброса снега и отсутствие возможность регулировать сторону выброса. Тем не менее, приспособление можно доработать, установив на него самодельный выбросной желоб с возможность его поворота.

Газонокосилка для снега

Установив отвал, легко сделать снегоуборщик из газонокосилки. Но она должна быть самоходной. При этом механизм двигается за счет привода двигателя, а снежок сгребается прикрепленной впереди лопатой. Удобное решение для тех, кто не хочет уродовать свой инструмент. Крупные изменения в конструкцию косилки вноситься не будут.

Самый неудачный механизм для переделки в снегоуборщик – бензиновая газонокосилка. Вал ее двигателя направлен вниз, что существенно снижает варианты конструкции будущего аппарата. Набок такой двигатель положить не удастся, перетечет масло, заклинит движок.

Необходимые материалы и инструменты, чтоб сделать снегоуборочную машину своими руками

Изготовим отвал из металлического профиля 20 на 20 мм и листа гладкого кровельного железа. Из инструментов потребуются: болгарка, сварочный аппарат, дрель, заклепочник и другие ручные инструменты.

Пошаговое изготовление деталей и сборка самодельного снегоочистителя

Начинаем нарезать профиль. Делаем 2 куска длинной 100 см и 4 по 50 см. Части меньшей длины следует изогнуть, придав форму будущему отвалу. Свариваем полученные части. Длинные куски расположены сверху и снизу вертикально. Пара коротких деталей находится по краям, оставшиеся на равном расстоянии от середины.

Берем лист металла и вырезаем заготовку с шириной 100 см и высотой 50 см.

По контуру, на расстоянии 1 см от края, сверлим отверстия. Прикладываем заготовку к каркасу, сверлим профиль по уже полученным отверстиям. Теперь склепаем части между собой.

Элементы крепления изготавливаем из профиля. Отрезаем две заготовки длиной 20 см и еще пару, 30 см. Разный размеру нужен для того, чтобы сгребаемый снег уходил в сторону. Скрепляем их в виде уголка, с помощью точечной сварки. На расстоянии 3 см от шва, сверлим каждую деталь.

• Привариваем крепеж к раме лопаты.
• Ставим отвал к газонокосилке. В ее корпусе делаем отверстия для крепежных болтов.
• Скрепляем конструкцию.

Перед запуском газонокосилки удалите нож.

Есть у этих механизмов положительные и отрицательные качества. Получаем из имеющегося инструмента, с минимальными затратами, машину для уборки снега. Аппарат становится многофункциональным. Но есть и минус. Техника не предназначена для работы зимой, а значит, ее детали быстрее износятся.

Этими приспособлениями легко убирать только рыхлый сухой снег. И как вы могли заметить придётся повозиться прежде чем собрать рабочий агрегат, и некоторые отказываются от затеи собрать собственными руками, но всё равно планируют сэкономить и именно для этих целей была написана статья, в которой мы расскажем о снегоуборщике Хускварна 227, ведь в отличии от своих собратьев данный продукт стоит гораздо меньше.

Из таких же побуждений экономить довольно проста по конструкцие и в сборке своими руками траворезка из стиральной машины.

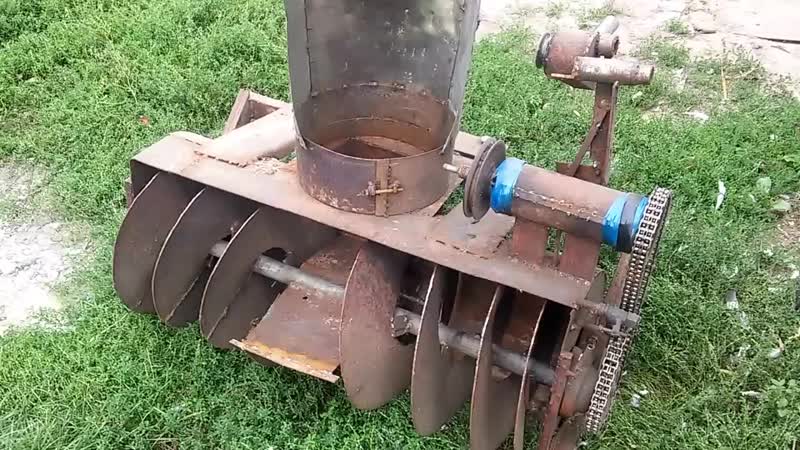

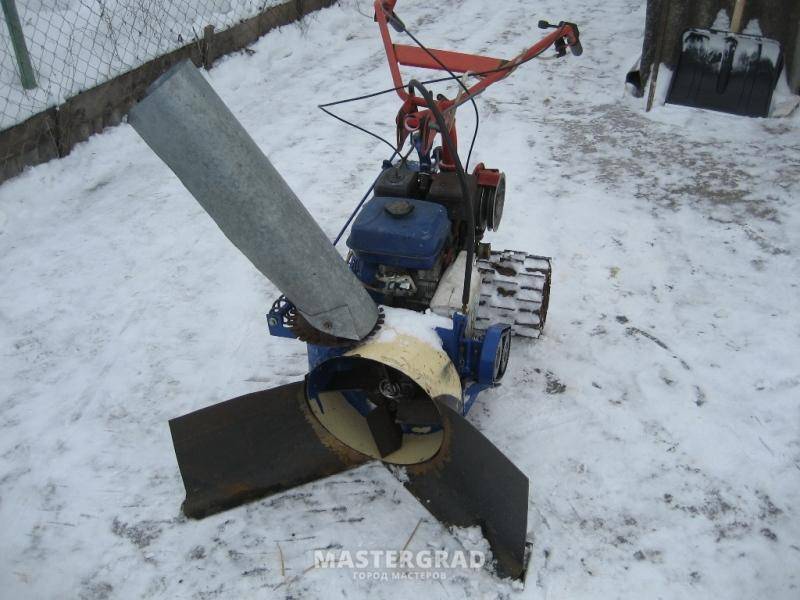

Роторный снегоуборщик для мотоблока своими руками: чертежи и фото примеров

Имея в наличии рабочий мотоблок и чертежи, роторный снегоуборщик для мотоблока своими руками – задача вполне посильная. Используя схемы сборки, вы можете изготовить недостающие элементы прибора и использовать устройство по назначению

При этом, подбирая чертеж для работы, обращайте внимание на указанные параметры изделия. Взяв в руки чертеж, вы увидите, что в обязательном порядке на нем изображены все необходимые детали с указаниями их размеров в миллиметрах

Для работы вам понадобится листовая сталь, сварочный аппарат, а также доступ к токарному станку (или возможность обратиться к мастеру).

Основная часть любого снегоуборщика – шнек. Для его изготовления используем трубу и полудиски, выполненные из листовой стали толщиной 2 мм. Диски навариваются на трубу, образуя двухстороннюю спираль в правой и левой частях

Для того чтобы конструкция получилась прочной, местам сварки нужно уделить особое внимание

Шнек для роторной снегоуборочной насадки изготовленный вручную

Следующий этап – обеспечить подвижность шнека. Для этого используют шарикоподшипники 203. Воспользовавшись болтами и гайками, их корпуса нужно прикрепить к боковым частям снегоуборщика. Таким образом шнек будет вращаться и подавать снег, который подрезает, на ротор.

В качестве основы под ротор вполне подойдет котел из алюминия, объемом в 20 л. Используя четырехмиллиметровые заклепки, он крепится к передней стенке корпуса. Так, попадая в барабан, снег будет выбрасываться лопатками на расстояние в несколько метров (обычно от 3 до 5 м).

Также стоит обратить внимание на организацию крутящего момента, который передается к снегоуборщику от мотоблока. Он передается непосредственно от самого двигателя мотоблока к его валу, который уже соединен с валом самого снегоуборщика

Для этой цели отлично подойдет ремень А-100 и соответствующий шкиф.

Схема приводного вала. 1 — ведущая звездочка; 2,4 — корпуса подшипников скольжения; 3 — вал; 5 — приводная звездочка; 6,9 — призматические шпонки; 7 — масленка; 8 — подшипниковая втулка; 10— фиксатор

Сам корпус снегоуборщика легко изготовить по схеме, используя стальные листы, толщиной 2 мм. Для скрепления отлично подойдут заклепки по 4 мм в диаметре, а также винты М4.

Шлифовальная машина – снегоуборщик из болгарки

Снегоуборщик из болгарки делается на основе деревянных санок, к которым крепится остальной механизм. В конструкции присутствуют: дефлектор, ротор и его кожух. Спереди крепится лист стали в форме лопаты. Болгарка играет роль привода, и отвечает за вращение лопастей.

Как работает это чудо техники? Оператор толкает сани, сгребая снег впереди себя. Снежок, попав на лопату, поступает к лопастям ротора и отбрасывается в сторону.

Принцип работы данного аппарата очень схож с механическим снегоуборщиком, о котором мы расскажем здесь.

Чем и из чего делать

Для сборки потребуется фанера, толщиной 20 мм, из которой будут сделаны сани и ручка. Листовой металл, 1–1,5 мм, пригодится для изготовления основных частей аппарата и сгребающей лопаты. Металлическая трубка маленькой толщины. Сварочный аппарат полуавтоматического типа. Дрель, лобзик и некоторые ручные инструменты.

Запчасти и сборка

Начнем с изготовления основания. Выпиливаем лобзиком две заготовки размером 610 на 100 мм, один из краев срезаем под 45 градусов. Потребуется два куска фанеры, с размером 370 на 50 мм, для их соединения.

Еще одна деталь, 370 на 100, в которой выпиливается полукруг по размерам корпуса. Полозья готовы, приступаем к созданию ручки

Из того же листа фанеры делаем два бруска шириной 50 мм и длинной под рост оператора.

Учтите, что ручка будет находиться под углом относительно полозьев. Ее длину можно измерить экспериментальным путем.

Прочное крепление рукояти обеспечат еще два бруска – подкоса, аналогичной ширины. Их длина зависит от угла наклона рукояти.

В данной статье содержатся полезные советы на тему того, какую бензопилу выбрать.

Перед приобретением трактора Бюлер стоит внимательно ознакомиться с его техническими характеристиками, которые находятся здесь //machinspec.com/selskoxozyajstvennaya/traktor/buhler.html.

Делаем скребок. Лист железа длинной 570 мм и шириной 150 мм. Сгибаем его таким образом, чтобы получилась лопата, с размером основания 370 мм, начальной высотой борта 100 мм и противоположной стороной 570 мм.

Приступим к изготовлению главных деталей. Из металла вырезаем полоску длинной 330 мм и шириной 250 мм. Получившуюся заготовку сворачиваем в кольцо. Закрепляем при помощи точечной сварки. Изготавливаем дно для поучившейся трубы и привариваем его на место.

Теперь нужно проделать 2 отверстия. Одно будет находиться в центре дна. Его диаметр должен ровняться выступающей части крышки редуктора болгарки. Другое отверстие располагается на боку. Его размеры 150 на 200 мм.

Делаем дефлектор, который отвечает за направление выброса. Он состоит из прямоугольной пластины 420 на 150 мм и двух боковых опор треугольной формы. Длинная сторона треугольника 420 мм высота 150 мм. В его основании придется выпилить полукруг для плотного прилегания к корпусу.

Ротор будет выглядеть, как диск с приваренными лопастями. Его диаметр 300 мм. Также потребуется выпилить 4 лопасти в виде прямоугольного треугольника, с высотой 100 мм и размером основания 277 мм. В центре диска сверлим отверстие 23 мм.

Заказать ротор лучше в токарной мастерской. Если будут малейшие ошибки в расчетах, повышенная вибрация быстро испортит редуктор.

Болгарку разбирать не придется. Единственное, что нужно сделать – найти 4 болта. Их диаметр и резьба должны совпадать с отверстиями редуктора шлифовальной машины. Только длина должна быть минимум в два раза больше.

• Собираем основание. Полозья скрепляем между собой при помощи заготовленных брусков. Прикручиваем на саморезы, один посередине, второй у конца со спилом. Используем тот же крепеж для присоединения ручек и подкосов. Сверху прикрепляем металлическую трубу, соединяя обе ручки.
• К ровным концам полозьев закрепляем лопатку. Для увеличения прочности используем болты с гайками.
• Прикрепляем точечной сваркой дефлектор, над боковым отверстием корпуса.
• Присоединяем болгарку к корпусу с помощью удлиненных болтов редуктора. Уместно будет дополнительное крепление. Его делаем из тонких полос металла. Сгибаем в полукольцо, надеваем на инструмент, и привариваем ко дну корпуса.

На посадочную шайбу болгарки надеваем ротор и закручиваем прижимную гайку.
Привариваем к корпусу по два уголка с каждой стороны. Их, в свою очередь, прикручиваем к полозьям так, чтобы корпус плотно встал на передний брусок.

Все запчасти получившейся снегоуборочной машины следует покрыть краской. Это поможет продлить срок их службы. Как вы могли уже заметить в результате вы получите агрегат внушительных размеров, но если вы обладатель небольшой территории, то лучше сконцентрируйтесь на сборке мини снегоуборщика своими руками, ведь его гораздо легче собрать, а после использования заложить в дальний угол гаража.

Устройство роторного снегоуборщика своими руками

Основными составляющими самодельного роторного снегоуборщика своими руками являются:

• двигатель внутреннего сгорания, оснащенный глушителем;
• топливный бак;
• трос управления дроссельной заслонкой.

Для изготовления всех элементов снегоуборщика необходимо будет наличие токарного станка. Его используют для того, чтобы подогнать все детали механизма до нужного размера. Если такого оборудования нет в наличии, изготовление ротора можно заказать в мастерской по имеющимся у вас эскизам.

Мероприятия по устройству роторного снегоочистителя можно разбить на несколько этапов:

• сборка шнекового механизма;
• изготовление ротора;
• монтаж корпуса;
• устройство каркаса.

Изготовив каждый узел отдельно, их собирают в одну конструкцию. Чтобы снегоуборочная машина имела презентабельный вид, ее после сборки окрашивают.

Устройство самодельного роторного снегоуборщика: А — корпус; Б — диск ротора; В — ступица; Г — лопатка; Д — кольцо; Е — дефлектор; Ж — скребок; З — кронштейн; И — нож; К — полозья; Л — брусок ручки; М — подкос; Н — поперечный брусок; О — брусок для двигателя; П — ручка

Изготовление комплектующих для роторного снегоуборщика

Технология изготовления шнекового механизма аналогична устройству шнека для снегоуборочной машины из бензопилы. В качестве винтовых лопастей можно использовать плотную (толщиной 10 мм) транспортерную ленту. Габариты шнекового узла должны соответствовать размерам на чертежах.

Ротор изготавливают из листового металла толщиной 2,5-3 мм. С помощью циркуля необходимо начертить на листе круг нужного диаметра и вырезать его болгаркой. Чтобы сделать лопасти, за основу берут заготовочную деталь от электродвигателя. Из листового металла формируют лопасти. Их приваривают на равноудаленном расстоянии друг от друга к стальному диску, соединенному со ступицей. Количество лопастей должно быть не менее четырех.

Каркас для снегоочистителя собирают, сваривая отрезки из металлического уголка в раму согласно имеющейся схеме. Все составляющие каркаса крепятся посредством болтового соединения.

Для самостоятельной сборки снегоуборочной машины можно использовать подручные материалы

Когда все составляющие снегоуборщика будут готовы, приступают к их сборке в единый агрегат. На роторный механизм насаживают вал шнека. Затем весь этот механизм фиксируют на каркасе с помощью болтов и прижимного кольца. Крепление ротора к раме производится посредством специальной скобы. В качестве снегоотбрасывателя для самодельного роторного снегоуборщика используют трубу из пластика диаметром 100 мм.

Преимущества комбинированных моделей снегоуборщиков

В сравнении со шнековыми агрегатами снегоуборочные машины комбинированного исполнения более эффективны в работе, так как нагрузку распределяет между собой и шнек, и ротор. Они обладают достаточной мощностью и могут справиться с очисткой территории от снежной толщи внушительного объема. Среди преимуществ самодельных роторных снегоочистителей выделяют:

• отличную маневренность и высокую производительность техники;
• в зависимости от используемого двигателя, дальность выброса снега может достигать 12 м;
• возможность регулировать ширину захвата снежного покрова;
• небольшой вес машины (до 20 кг) позволяет справиться с очищением придомового участка (в том числе и женщине);

Процесс очищения придомовой территории от снега

• возможность проведения ремонта снегоуборщика своими руками;
• невысокая стоимость материалов для изготовления всех комплектующих агрегата.

Самостоятельное изготовление роторной снегоуборочной машины довольно сложное и кропотливое дело. Если вы плохо разбираетесь в технике, не обладаете определенными навыками или не имеете необходимого инструмента, а купить заводскую модель пока не позволяют финансы, можно изготовить своими руками снегоуборочную лопату.
