Как изготовить самодельный наждак для собственной мастерской

Делаем токарный станок по дереву из стиралки

Что можно ещё сделать с двигателем от стиралки? Одна из популярный идей – токарный станок по дереву. Рассмотрим поэтапный процесс.

Иллюстрация	Описание действия
	Для прочной фиксации двигателя на верстаке изготовьте крепежи из металлического уголка. Для этого высверлите отверстия для фиксации к ножкам мотора и столу.
	Для крепления деревянной детали потребуется фланец, зафиксированный на валу мотора, и вот такие шпильки, изготовленные из обычных болтов со срезанными головками. Эти шпильки вкрутите в основание. Потребуется 3 шпильки.
	Фиксация мотора осуществляется к столу саморезами, к металлической части – болтами.
	Противоположный конец деревянной детали крепится таким приспособлением. Оно состоит из винта с петлёй, двух перпендикулярно закреплённых на уголки деревянных подставок.
	Эта деревянная деталь должна быть подвижной, чтобы можно было использовать разные заготовки. Для подвижности она крепится на нарезной шпильке с помощью болтов.
	Для управления мотором потребуется блок питания. Можно использовать одни из компьютерных блоков. Вам потребуется установить выключатели для регулировки скорости вращения.
	Как подключить мотор к блоку питания в анимации.
	Чтобы направлять инструменты, сделайте подручник. Он состоит из двух деревянных деталей и металлического уголка. Все части подвижны за счёт крепления на один болт.
	Нижняя часть подручника жёстко фиксируется на верстаке с помощью саморезов и уголков.
	Заготовка фиксируется на станке с двух сторон: слева − на шпильках, справа – на болт с ручкой. Для фиксации в заготовке нужно высверлить соответствующие отверстия.
	Для работы потребуются заточенные инструменты – резаки.
	Окончательная шлифовка заготовки производится с помощью полоски наждачной бумаги.

Основные материалы и инструменты

Принцип работы самодельного устройства

Для того чтобы сконструировать самодельный наждак, необходим электрический двигатель, оставшийся после эксплуатации старой бытовой техники.

Именно электродвигатель запускает изделие в работу, вследствие чего предварительно заточенные на токарном оборудовании насадки, установленные на вал движка, достаточно зажимают наждачный круг.

Как выбрать электродвигатель

Чаще всего мастера выбирают в качестве двигателя электрический прибор, оставшийся от стиральной машины старого производства, например «Волга», «Сибирь» или «Вятка». Как известно, оборудование, сделанное во времена совдепа, отличалось высоким качеством, поэтому двигатели тоже были достаточные мощные, с высокими показателями реверса. От подобной стиральной машины вам пригодится и выключатель с ручным механизмом пускателя.

Основной сложностью, с которой предстоит столкнуться, является точное размещение точильного камня непосредственно на валу движка. На валу не всегда имеется резьба, величина отверстия в камне также может не соответствовать с размером вала. Справиться с этой задачей позволит специально выточенная деталь, которая сгладит размерное несоответствие.

Предельный лимит оборотов, использующийся в наждаке, насчитывает 3000 оборотов в минуту. Этот нюанс нельзя не учесть, ведь большая частота вращений может стать причиной разрыва точильного камня. Предпочтительно применять дома изделие с двигателем от 1000 до 1500 оборотов.

Однако при желании можно изготовить и более прочный наждак своими руками, для этого достаточно зафиксировать качественный фланец. Мощное устройство может понадобиться скорее не для заточки, а полировки разных поверхностей.

Так, мощность износостойкого станка должна составлять 400 Вт, в домашних условиях хватит приспособления с мощностью 100–200 Вт.

Самоделки из двигателя от стиральной машины: циркулярная пила

Вы удивитесь, но и циркулярку тоже можно соорудить на основе мотора от стиралки. Важный момент в этом вопросе – дополнительное оборудование мотора устройством, регулирующим обороты. Без этого дополнительного модуля циркулярка будет работать неровно и просто не справится с поставленной задачей. Схема сборки устройства:

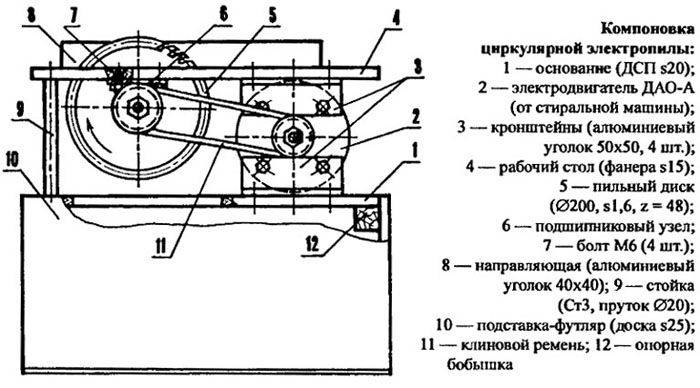

Схема циркулярной пилы

Принцип работы устройства прост: двигатель приводит в движение вал, на который одет малый шкив. От малого шкива идёт приводной ремень на большой шкив с дисковой пилой.

Полученный в результате агрегат не будет очень мощным, так что его можно использовать только для роспуска доски толщиной до 5 см. Как работает такая самодельная циркулярка:

Сборка наждака из двигателя стиральной машины

Процесс сборки основы будущего точильного устройства происходит в тисках. Практически после каждого действия требуется примерка и подгонка, чтобы в дальнейшем аппарат работал без сбоев. Во время компоновки наждака можно ориентироваться на вспомогательные фото и видео инструкции.

1. Составьте чертёж, опираясь на базовый параметр — размеры двигателя. Предусмотрите габариты опоры и станины.
2. Сделайте лекало элементов опорных и крепёжных конструкций.
3. Перенесите контуры на металлический уголок. Выпилите детали с помощью болгарки.
4. Сделайте опорную раму наждака. Заготовки профтрубы прямоугольного сечения зафиксируйте на верстаке струбциной. Распилите там, где нужно, болгаркой. В трубе большей площади сечения по краям необходимо вырезать пазы, чтобы соединять с боковой частью труб меньшей площади.
5. В большей трубе прорежьте окошко, которое будет технологическим отверстием для конденсаторов. Их необходимо два. Между собой соедините клеммы деталей параллельной проводкой.
6. Вставьте конденсаторы в выемку. Если всё соединяется отлично, разберите конструкцию и тщательно отшлифуйте все металлические поверхности.
7. Все элементы конструкции наждака приварите друг к другу.
8. Сделайте столик, на котором будет располагаться деталь в процессе обточки. Металл, толщиной 3 мм, будет достаточно прочным для этих целей.
9. Покрасьте станину. Закрепите корпус двигателя с кругом на станке, укрыв его от попадания внутрь искр и окалин. Для этого вырежьте круглый кожух из оцинкованной жести.

Работа завершается сборкой электроцепи и коммутации её с конденсаторами. Это наиболее простой способ самостоятельной сборки наждака из мотора стиральной машины. Инструмент получается надёжным. При условии правильной эксплуатации он прослужит вам не один год.

Самоделки из двигателя от стиральной машины

Электродвигатель от стиралки можно приспособить в качестве основного силового агрегата в самых разных конструкциях. Приступая к работе, необходимо в первую очередь определиться с деталями, которые будут насажены на вал этого мотора, и обеспечить их надежное крепление. Для этого необходимо оснастить вал электродвигателя соответствующей насадкой.

Доработка электродвигателя

Основная проблема, которую приходится решать при доработке электромотора – несоответствие посадочных отверстий деталей, которые будут крепиться на валу, с диаметром последнего
. Для сопряжения этих частей необходимо изготовить специальный переходник (фланец). С одной стороны на нем должна быть резьба для установления детали, а с другой – элемент, позволяющий надежно закрепить фланец на валу мотора.

Чаще всего для изготовления такого фланца используют отрезок стальной трубы длиной не более 20 мм и диаметром 32 мм. На одном из концов этой трубы нарезают резьбу, длина которой должна не менее чем в два раза превышать толщину устанавливаемой насадки.

Противоположный конец трубы нагревают паяльной лампой и запрессовывают его на вал электромотора. После остывания фланец будет надежно закреплен. Для упрочнения желательно просверлить поперек соединения отверстие и дополнительно стянуть вал и фланец болтом с гайкой. Такая доработка позволит надежно закрепить на валу двигателя любую насадку
(шкив для ременной передачи на компрессор, точильный или отрезной круги, режущие лопасти и др.). Использовать доработанный таким образом электромотор можно при создании различных самоделок.

Чтобы наточить ножницы, ножи, сверла и другие режущие инструменты, мотор необходимо закрепить на верстаке
или другой подходящей поверхности. Для этого лучше всего изготовить промежуточную рамку (подставку), на которой, используя штатные крепежные отверстия, установить двигатель. Конструкция рамки должна обеспечить надежное крепление узла на рабочем месте.

Следующая операция – установка точильного камня
. Для этого необходимо подготовить три гайки с соответствующей резьбой и две подходящих шайбы. Одну гайку накручивают на фланец до упора, затем одевают шайбу, потом – наждачный круг и еще одну шайбу. Весь этот «сэндвич» стягивают второй гайкой. Третья гайка используется для того, чтобы законтрить резьбовое соединение. На этом создание наждака можно считать законченным.

Совет! Такое устройство можно собрать, используя даже маленький электродвигатель от стиральных машин типа «Малютка».

Аналогичным образом изготавливаются и другие простейшие приспособления, например, циркулярка, шлифовальная машинка (гриндер) и пр

Но если запуск наждака можно осуществить просто, с силой крутнув его рукой (соблюдая осторожность), то при использовании более сложных механизмов, изготовленных с применением электродвигателя от старой стиральной машины, необходимо наличие пускового устройства. Как изготовить такие самоделки своими руками, будет рассмотрено ниже

Надежно закрепив рамку с электродвигателем на верстаке, можно сделать многофункциональный токарный станок, предназначенный для обработки деревянных заготовок. В его состав входят:

• передняя бабка, закрепленная непосредственно на валу электромотора;
• задняя бабка, предназначенная для надежного крепления обрабатываемой заготовки;
• подручник, обеспечивающий удобное использование инструмента (резец, стамеска и др.).

Сооружение стационарной пилорамы начинают с изготовления специальной станины с технологической прорезью под пильный диск. На нее затем устанавливают электродвигатель от стиральной машины, предварительно закрепив на нем небольшой шкив для приводного ремня. Большой диск устанавливают на вал дисковой пилы. Шкивы между собой связываются клиновидным или ручейковым ремнем.

Чтобы изготовить корморезку, кроме двигателя от стиральной машины, понадобится еще и ее барабан, в задней стенке которого нужно выполнить отверстие для вала электромотора. Затем, установив мотор на барабане, закрепляют на валу режущие элементы (2 ножа). Сверху барабан должен закрываться крышкой, иначе порезанное сырье будет вылетать из него.

Как выточить переходник и другие детали?

Переходное устройство с фланцем вытачивают на токарном станке. Для этого нужно составить его эскиз и указать на нем размеры диаметра вала электродвигателя и внутреннего отверстия на шлифовальном камне. В качестве материала для переходника лучше всего использовать инструментальную сталь.

Устройство наждака из стиральной машины с креплением к столу.

Фланец можно выточить прямо на переходнике, а можно сделать его отдельно. При раздельном исполнении он насаживается на вал и фиксируется при помощи болта и гайки с левой резьбой. На этих деталях должна быть нарезана резьба, направление которой зависит от того, в какую сторону вращается вал двигателя. Если это происходит по ходу часов, то резьбовое соединение должно быть левосторонним, а если наоборот – то правосторонним.

Если все учтено правильно, то при работе наждака гайка будет самопроизвольно закручиваться и прочно удерживать камень на своем месте. В противном случае он слетит и может нанести работающему человеку серьезную травму.

Если для втулок переходника нет подходящего цилиндрического материала, то можно использовать для их изготовления куски толстостенных труб, а зазоры между валом двигателя и втулкой заполнить изоляционной лентой из ткани. Но такая конструкция не всегда обеспечивает нужную безопасность при работе, так как могут появиться биения.

Если взять трубу с внешним диаметром в 3,2 см, то круг наденется на нее без всякой подмотки с натягом.

Можно собрать нужную конструкцию, применив несколько втулок подходящих размеров. Но они должны плотно вставляться друг в друга. При этом обязательны такие детали, как гайка и болт. Для установки этого винта в валу двигателя делают отверстие глубиной 30-40 мм, а затем, зажав валик в тисках, нарезают метчиком резьбу для болта.

Гайку с левосторонней резьбой можно выточить на том же токарном станке или подобрать нужную, сняв эту деталь с другого станка.

Как поставить наждачный станок и сделать защиту

Как закрепить наждачный станок и поставить на него защиту? Можно прикрутить его к верстаку.

Для этого используйте кронштейн, который есть в стиральной машине. Чтобы снизить вибрацию во время работы, на угол надеваются резиновые прокладки, изготовить которые можно из куска шланга.

Для собственной защиты во время использования станка установите над диском дугу из металла. Также можно усилить защиту, прикрепив на подвесках оргстекло толщиной 5 мм. За счет подвесок стекло можно поднимать и опускать.

Изготовить точильный станок самостоятельно несложно. Главное – правильно его закрепить и подключить. Также придерживайтесь правил безопасности при работе, используйте защитные очки и специальную одежду.

В настоящее время еще во многих чуланах и гаражах пылятся стиральные машины советского производства

И когда все-таки приходит время выбрасывать машинку, под внимание попадает ее электродвигатель, а возможно даже два. Ведь чаще всего мотор рабочий и из него можно сделать самодельный наждак

Ну а точило – вещь достаточно полезная и пригодится любому мастеру. Наша публикация посвящена созданию своими руками небольшого, маломощного точильного станка из двигателя стиральной машины совдеповского производства.

Почему именно из машинки производства СССР? Во-первых, двигатель в таких машинках безколлекторный, асинхронный, в отличие от современных стиральных машин, в которых обычно стоят щеточные моторы. Щетки – лишние провода при подключении, высокая вероятность необходимости их замены. Во-вторых, вал на новых моторах зачастую имеет сложное крепление к шкиву, а это усложняет адаптацию под точильный камень. Ну и в-третьих, старый двигатель проще раздобыть, вопрос конечно спорный, но думаю многие согласятся.

Совершенно не настаиваю на том, что электромотор должен быть обязательно от стиральной машины, если имеется любой другой, мощностью не менее 180 Вт, для нашего наждака можно использовать и его.

Какие запчасти машинки можно приспособить?

• Эл. двигатель. Если у старой машины работает эл. двигатель, то это уже само по себе клад. Аккуратно извлеките его из корпуса, отсоединив все провода, протрите, заверните в тряпочку и уберите в надежное место.
• Барабан. Барабан стиральной машины автомат сделан из качественной нержавеющей стали, применений у него масса, поэтому его нужно также вытащить из корпуса и сохранить.
• Крышка люка. Тоже довольно полезная вещь, причем пригодится не только сама крышка, но и ее детали.
• Ножки, хомуты, шланги, эл. проводка. Все это может пригодиться куда угодно.
• Пружины и противовесы. Пружины на машинках играют роль амортизаторов, они очень мощные, а противовесы хороши тем, что они тяжелые, но компактные – оставляем и то и другое.
• Корпус стиральной машины. После извлечения всего полезного, верните на место стенки машинки, сам корпус также может быть полезен.

Для чего применить двигатель машинки и как его подключить?

Рабочий эл. двигатель от стиральной машины автомат или полуавтомат может стать основой для очень нужных в домашнем хозяйстве приборов. Наиболее распространенное применение – эл. наждак для заточки ножей, инструментов, сверл и прочего. Сделать такой наждак не очень просто, но все-таки возможно. Первая и основная проблема заключается в том, как закрепить точильный камень на валу двигателя.

Диаметр отверстия точильного камня, как правило, не соответствует диаметру вала эл. двигателя от стиральной машины. Значит необходимо изготовить фланец, который бы с одной стороны запрессовывался на вал, а с другой имел резьбу для того чтобы можно было одеть и закрепить точильный круг. Профессиональные мастера рекомендуют приспособить в качестве фланца обрезок стальной трубы на 32 мм. Что делаем?

1. Берем обрезок стальной трубы на 32 мм. Длинна обрезка должна быть см 15-20, сильно длинный не подойдет.
2. На одном конце обрезка трубы нужно нарезать резьбу, длина резьбы должна минимум в 2 раза превышать толщину точильного круга.

1. Нагреваем паяльной лампой другой конец обрезка трубы и запрессовываем его на вал, после того как труба остынет она прочно соединится с валом. Для упрочения соединения, можно дрелью просверлить место стыка трубы с валом двигателя поперек и вкрутить в отверстие болт, затянуть гайкой. Если есть сварка, то можно ею фланец к валу прихватить – будет идеально.
2. Теперь берем три подходящие по размерам гайки и две соответствующие шайбы. Накручиваем первую гайку на фланец до упора, пока не кончится резьба. Далее одеваем шайбу, затем точильный круг, затем снова шайбу и гайку. Все хорошо затягиваем и в конце прикручиваем контргайку.

Главное сделали, теперь наша задача закрепить двигатель так надежно как это возможно. Посмотрите, какие отверстия для крепежных элементов есть на эл. двигателе, здесь все индивидуально, исходя из этого, делайте подставку. Самое простое – скрутить подставку из небольших уголков, а уж затем закрепить наждак на верстаке.

Еще один ответственный этап работ по изготовлению наждака — подключение эл. двигателя к электросети. Рассмотрим простейший вариант.

• Берем мультиметр и проверяем проводки-выводы мотора.
• Нам необходим вывод рабочей обмотки. Чтобы его обнаружить, нужно произвести замеры сопротивления, если прибор на одном из выводов покажет значение близкое к 12 Ом, значит это и есть рабочий вывод.
• Подключаем рабочий вывод к электросети (220В).
• Без пускового устройства наш наждак не запустится даже после того, как мы подключили его к сети, поэтому, чтобы наждак начал вращаться его нужно с силой крутануть рукой.
  Действуйте аккуратно, и ваша рука заменит пусковое устройство.

Существует еще варианты применения электродвигателя от стиральной машины, но принцип применения точно такой же. Его ставят на небольшие самодельные зернодробилки и измельчители травы, бытовые бетономешалки и даже на маленькие пилорамы. Описывать нюансы изготовления каждого электроприбора мы не будем, проведите аналогии самостоятельно.

Наждак из двигателя от стиральной машины

Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями

Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки

Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.

Что потребуется

Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:

• электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
• электрическая дрель с набором сверл;
• шуруповерт или фигурная отвертка;
• угловая шлифмашина;
• паяльник на 100 Вт;
• маленькая стамеска;
• угольник с одним из углов на 90 градусов;
• штангенциркуль;
• чертежный циркуль;
• чертежный карандаш и рулетка;
• ножницы по металлу;
• настольные тиски;
• отрезок наждачной бумаги зернистостью 150.

Набор необходимого материала и оборудования:

• модель советского электродвигателя от стиральной машины с конденсаторами;
• тумблер на нагрузку до 1.0 кВт;
• шнур с розеткой длиной 2 метра;
• маленький точильный камень с диаметром посадочного отверстия 32 мм;
• плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
• фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
• брус размером 60х60 мм и высотой 0.2 метра;
• саморезы по дереву на 50 и 20 мм с прессшайбой;
• оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
• резиновые пробки от антибиотиков в количестве 4 шт.

Какой двигатель выбрать

Как упоминалось выше, параметры мотора стиральной машины должны соответствовать определенным критериям. Брать первый попавшийся двигатель и выстраивать под него конструкцию наждака не очень практично, если в итоге окажется, что на таком станке невозможно будет работать. Поэтому умельцы, имеющие практический опыт, рекомендуют исходить из следующих моментов при выборе двигателя для изготовления наждака своими руками:

• самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
• рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
• мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
• если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
• двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.

Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию

Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак.

Как и из чего сделать элементы защиты

Защитный кожух в наждаке – предельно важный элемент конструкции. Он служит предохранителем от возможных травм при разрушении точильного камня, а также предотвращает попадание искр в глаза и на близлежащие предметы. Также, если брать двигатели от стиральных машин, то в некоторых из них обмотка статора может быть открытой и ее нужно защищать от попадания абразива и других посторонних частиц. Герметизировать корпус двигателя нельзя, так как это нарушает режим охлаждения агрегата и он может выйти из строя. В таком случае защитный кожух тоже играет немаловажную роль, одновременно защищая двигатель наждака. Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.

Насчет безопасности точильного станка, сделанного своими руками

Теорию читали — знаем.

Кожух у моего наждака не закрыт с одной стороны — по безопасности так нельзя, кожух должен закрывать камень максимально, но для себя решил, что мне иногда удобно подточить что-то о бок камня, хоть это и не рекомендуется. Да и вообще, обычно я доделываю свои станки постепенно, думаю, в будущем, когда будет желанию, я все же изготовлю крышку на кожух, чтобы она закрывал точильный камень со всех сторон.

Еще в плане безопасности рекомендуется бОльшая толщина стали для защитного кожуха, чем 1 мм — это я также обдумаю в будущем.

Но, у моего станка есть и плюсы безопасности :

• защитное стекло на китайских станках гораздо тоньше, чем использовал я;
• обороты у станка 1380 об в мин., хотя точильный камень рассчитан на 3000 об. в мин. Значит у моего камня будет очень небольшая вероятность разрыва.

Как сделать наждак своими руками

В хозяйстве постоянно возникает потребность в том, чтобы наточить ножи и другие бытовые предметы. Некоторые обращаются за помощью к платным услугам, а другие находят оригинальное решение, сделав собственный наждак. Как сделать наждак своими руками в домашних условиях? Об этом вы сможете узнать из этой статьи, в которой содержится опыт большого количества самоделок.

Зачем он нужен

Наждак необходим для выполнения самых разных работ. Например, это может быть заточка сверл. В процессе работы сверла греются и, как следствие, затупляются. Выбрасывать их и покупать новые совсем нелогичное решение.

Тем более что с наличием наждака можно заточить сверла самостоятельно. Это касается и кухонного ножа. Пожалуй, не одна домохозяйка просит своего мужа наточить нож. Обычное трение ножа об нож затруднительное занятие, тем более что такая заточка не будет долгосрочной.

По этой причине иметь собственный наждак дома всегда только в плюс.

Хотя, безусловно, можно не тратить время на изготовления самодельного устройства, так как можно купить готовый наждак, все же, при наличии всех необходимых деталей, почему бы и не смастерить наждак самостоятельно?

Заготовки

Одним из важных компонентов самодельного наждака является переходное устройство с фланцем. Его можно сделать на токарном станке. Что для этого необходимо?

1. Составить эскиз.
2. Обозначить размеры диаметра вала двигателя.
3. Диаметр внутреннего отверстия шлифовального камня.

Что касается изготовления фланца, то его можно сделать отдельно или непосредственно на переходнике. В зависимости от направления вала, должно быть выбрано направление нарезки резьбы.

Если вал движется по часовой стрелке, то резьба левая, и ровно наоборот. В таком случае гайка в процессе работы наждака будет закручиваться произвольно.

А это, в свою очередь, сделает эксплуатацию наждака безопасной.

Чтобы не пришлось подматывать, можно использовать металлическую трубу, наружный диаметр которой 32 мм. Она оденется довольно-таки просто и надежно.

Электродвигатель

Очень часто наждак изготавливается из двигателя стиральной машинки. На вал двигателя необходимо одеть наждак и зафиксировать его на нем. Так, можно использовать двигатель от стиральной машинки «Вятка», «Рига» и т. п. Эти и подобные двигатели обладают достаточной мощностью. Также потребуется взять от таких устройств и пускатель.

Рекомендованное количество оборотов для наждака 1000–1500 в минуту. Если обороты превышает 3 тыс., то это может привести к разрыву круга. Чем выше мощность двигателя, тем крепче потребуется наждачный круг, а также крепление для него.

Что касается мощности, то достаточно будет 100 или 200Вт. Если необходимо затачивать крупные детали, то двигатель может достигать мощности до 400 Вт.

Сборка и монтаж

К креплению наждака следует отнестись внимательно. От качества крепления напрямую зависит безопасность его эксплуатации. Для крепления к верстаку рекомендуется использовать кронштейны.

Также следует использовать уголок с резиновой прокладкой для уменьшения вибрации. Обязательно сделайте защитный кожух, который защитит ваши глаза и другие открытые участки тела от попадания осколков. Кожух делается из полоски металла толщиной до 3 мм.

Вырезаете полоску и закрепляете ее в форме полукольца на наждаке.

Также учтите, что при заточке металлических изделий могут образовываться искры. Чтобы защитить верстак (особенно если он деревянный) от возгорания, под низ рекомендуется установить металлический лист.

Работать на точильном агрегате рекомендуется только в защитных очках и перчатках.

Установленный станок

Чтобы увеличить качество защиты, на кожух двигателя можно закрепить оргстекло толщиной до 5 мм. Закрепив его на навески, его можно будет откидывать.

Не менее важно обращать внимание на технику безопасности. Нельзя работать на верстаке в одежде, рукава которой свисают

Защита

Так, мы рассмотрели с вами особенности изготовления самодельного наждака. Если вы имеете собственный опыт в этой работе, то пишите свои комментарии в конце этой статьи. Для начинающих мастеров, рекомендуем дополнительно просмотреть подготовленный видеоматериал.

Изготовление опоры и вспомогательного столика

Для инструмента необходима опорная рама. Для ее изготовления понадобится большая труба и углошлифовальная машинка. Процесс изготовления:

• Придерживаясь чертежа, на трубе вырезают паз под установку конденсатора. Для этого используют углошлифовальную машинку. Паз делают на прямоугольном сечении трубы со стороны широкой грани.
• Для фиксации электродвигателя в уголках детали вырезают небольшие отверстия.
• Затем сварочным аппаратом сваривают подготовленные уголки и заготовки труб. Получается рама.
• Под установку двигателя в раме просверливают необходимое количество отверстий. Для этого используют электродрель.
• Чтобы столик перемещался в нужное положение, на поверхности одной металлической пластины вырезают два паза. Пазы высверливают электродрелью. Их форма должна быть продольной. При этом во второй пластине, которая будет сверху, пазы делать не нужно.
• Квадратную трубу и 2 металлические пластины сваривают сварочным аппаратом. Получается столик.
• Столик и раму соединяют болтовым креплением.
• Все неровности и шероховатые места на конструкции зачищают. К болгарке прикрепляют щетку по металлу и проводят шлифовку.
• Краской покрывают все металлические элементы конструкции.

Как сделать точило из двигателя стиральной машинки

Точило или заточный станок – агрегат, предназначение которого – затачивать инструменты. Их существует множество: есть крупные, способные затачивать твердосплавные инструменты; имеются небольшие, предназначенные для бытовых нужд, маленьких мастерских.

В последнем случае они универсальные, их можно сделать самому. Основной деталью является электродвигатель, который можно раздобыть, разобрав старую стиральную машину. Из материалов к мотору еще нужно подготовить: металлическую полосу; дощечку для основы; корпус, в котором размещается электроника; крепеж в виде болтов, гаек. Чтобы все сделать понадобится: дрель; ручные инструменты; болгарка; сварочный аппарат.

Измеряют крепежные размеры электродвигателя. Исходя из полученных результатом изготавливают из металлической полосы П-образную скобу с отгибами в стороны на концах «ножек». Ширина верхней полки, высота стоек примерно 8 см (более точно определяют при замерах).

В обоих отгибах на концах «ножек» сверлят отверстия. Измерив расстояния между ними, сверлят, ориентируясь на него, таким же по диаметру сверлом отверстия в дощечке. Размещают между ними кусок ДВП (это прокладка, которая будет гасить вибрацию), сверху устанавливают электродвигатель. Одевают сверху подготовленную скобу, прикручивают ее к дощечке болтами и гайками. В крепеже используют промежуточные шайбы. Размещают двигатель так, что его выходной вал находится за стороной дощечки, на которой он закреплен.

Для корпуса используют коробочку, прорезают в ней на торце две прорези под проводники. С помощью круговой скобы фиксируют на корпусе болтами конденсатор. Крепят сверху выключатель. Подсоединяют остальные детали, пользуясь, чтобы не ошибиться, мультиметром. Без регулятора оборотов, учитывая, что мотор малооборотистый, можно обойтись. Вблизи одного из торцов корпуса, ближе к углам, сверлят два отверстия, через которые крепят его к основе саморезами, закручиваемыми под углом.

Чтобы установить абразив нужно две шайбы, которые можно взять от болгарки. Одну насаживают на выходной вал мотора, приваривают. Затем у обычной шайбы стачивают сегменты с противоположных сторон – это нужно, чтобы она разместилась между пазов второй шайбы от болгарки.

Насаживают на вал заточный круг затем вторую гайку – пазом наружу. В последний помещают обычную (сточенную по краям) шайбу. Прижимают все контршайбой. Затем все затягивают обыкновенной гайкой М13.

Берут корпус, который защищал электродвигатель в стиральной машине. Отрезают ручку, примеряют и устраивают кожух, который будет защищать мотор от пыли, грязи.

Подготовленное устройство крепят к краю столу двумя большими болтами. Зачищают наждачкой поверхности, красят их. После высыхания занимаются заточкой инструментов.

Сборка мангала из барабана стиральной машины

Самодельный мангал из барабана стиральной машины можно использовать во дворе частного дома, на даче или выездном пикнике. Изготовление возможно благодаря тому, что корпус барабана изготовлен из прочного нержавеющего материала, который имеет высокие свойства выдерживать высокие температуры. Делать мангал из барабана довольно легко и просто, достаточно вооружится сварочным аппаратом, и выделить немного времени.

Чтобы сделать мангал, подойдет барабан стиральной машины любого размера

Для начала:

1. Необходимо сделать опорную часть будущего мангала, лучше всего чтобы эту часть можно было снимать, это позволит перемещать мангал в любое удобное место.
2. Для изготовления опоры можно использовать только негорючий и прочный материал.
3. Высота ножки под мангал делается по своему усмотрению, лишь бы было удобно.

Многие умельцы для опоры используют старые металлические подставки для цветов. Для изготовления этого приспособления, подойдут барабаны от фронтальных машин. Если машинка с вертикальной загрузкой, придется при помощи болгарки обрезать одну из боковых сторон.

Мобильная коптилка изготавливается из барабана, который извлечен из машинки с вертикальной загрузкой. Все боковые отверстия барабана необходимо закрыть при помощи стального листа. Это необходимо для того, чтобы дым не рассеивался в разные стороны. Сверху необходимо вмонтировать дымовую трубу. Это возможно сделать после вырезания отверстия нужного диаметра. Внутри барабана необходимо закрепить решетку. Решетку можно сварить собственноручно или взять от плиты. Использование такой коптильни можно всегда. Такие приспособления для готовки вкусного мяса и рыбы станут просто находкой для людей, которые любят экономить, не жертвуя своим комфортом.

Техника безопасности при работе на станке

Особенности наждака, созданного своими руками, определяет то, что нужно соблюдать технику безопасности. При неправильном использовании оборудования оно может нанести вред здоровью человека. Среди особенностей техники безопасности отметим следующие моменты:

Обязательно используются защитные очки, которые исключают вероятность попадания осколков в глаза.
Самодельную конструкцию часто снабжают кожухом, который изготавливается из металлического листа толщиной 3 мм. Подобная защита существенно снижает степень разлета осколков.
Нельзя проводить работы в перчатках и в одежде с длинными рукавами

Во время движения абразивного круга они могут зацепится, что приведет к травме.
Особое внимание уделяется электричеству. При несоблюдении основных рекомендаций может возникнуть короткое замыкание, которое опасно для здоровья и жизни окружающих

Перед началом проведения работ рекомендуется осмотреть кабель и электрический двигатель, при наличии механических дефектов включать оборудование запрещается. Кроме этого, крайне не рекомендуется проводить заточку в условии повышенной влажности.
Нельзя проводить обработку вблизи взрывчатых веществ. При механической обработке металла могут формироваться искры, которые воспламеняют горючие материалы.

Техника безопасности при работе на заточных и шлифовальных станках

Во всех случаях должно проверятся состояние точильного круга, так как даже незначительные дефекты могут привести к существенным проблемам. Трещины и некоторые другие дефекты делают структуру менее прочной, при эксплуатации могут откалываться отдельные части. Мастер должен быть расположен сбоку.
