Как сделать наушники своими руками

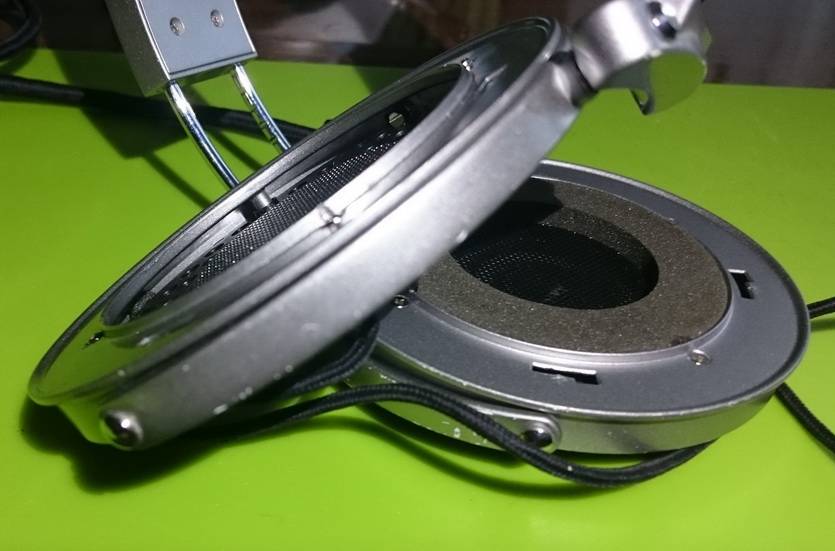

Модифицируем чашки

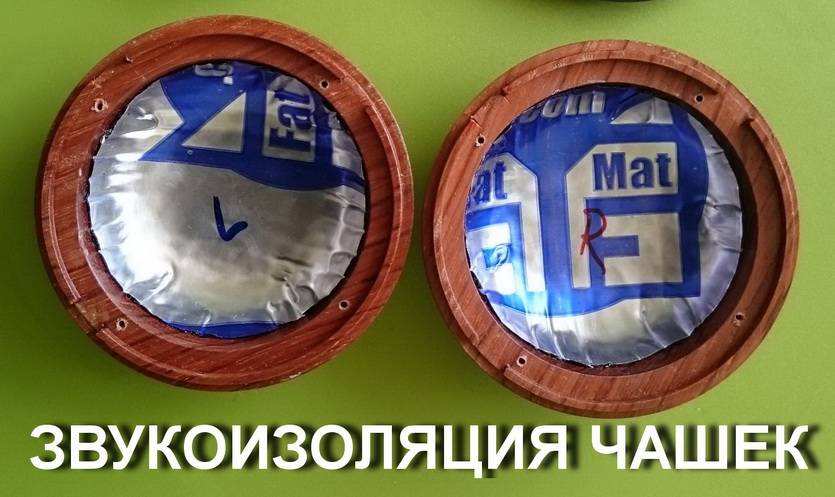

C амбюшурами все просто и довольно неинтересно. «Апгрейд» чашек, в которых размещаются динамики, интереснее. Все зависит от личной выдумки и конечной цели. Например, дешевые мониторные наушники можно превратить в абсолютный изолятор от внешнего мира. Достаточно проложить чашку наушника изнутри качественным звукоизолирующим материалом.

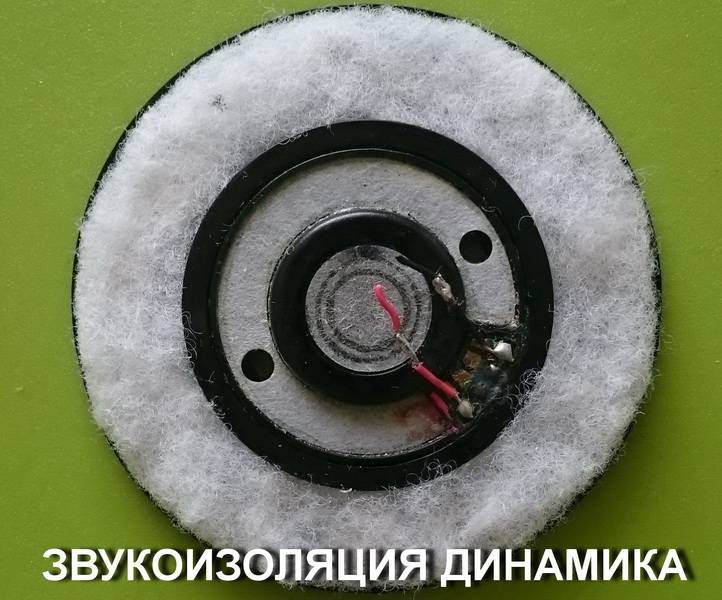

Подойдет изолон или любая автомобильная «шумка». Кроме звукоизоляции, такой мод делает низкие частоты более насыщенными, приглушая при этом высокие.

Еще один интересный способ изменить звук — отказаться от чашек, снять их. Открытые наушники звучат в окружающее пространство, поток воздуха. Именно поэтому открытые наушники при равных параметрах звучат ярче закрытых.
С отверстиями на чашке лучше не экспериментировать. Чаще всего они рассчитаны специальным образом, изменение может сказаться негативно. Появится звон или шум — паразитные звуки.

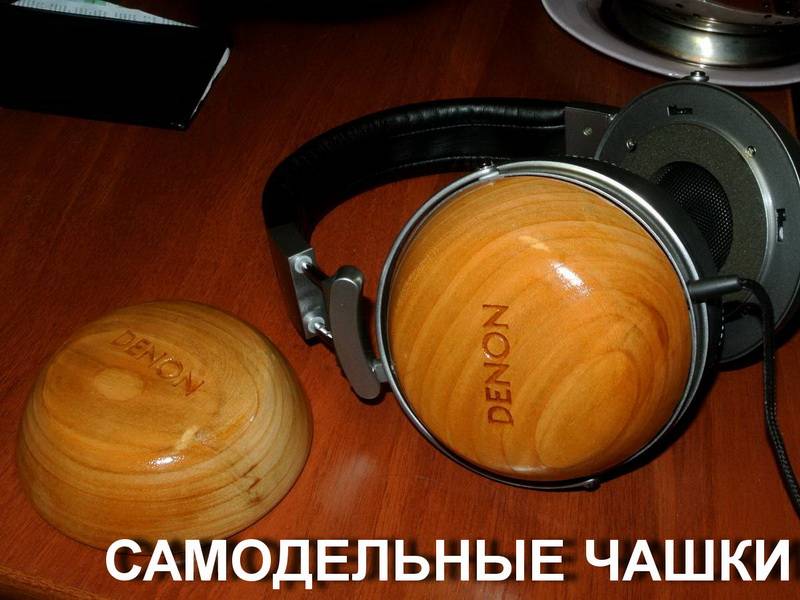

Наконец, самый хардкорный моддинг: изготовление собственных чашек. Если сменить пластик на дерево (некоторые умельцы приспосабливают готовые чашки для питья) или более толстый и жесткий пластик, можно превратить даже бюджетные наушники в очень неплохие мониторы.
Небольшая опасность кроется в деталях: дерево резонирует, могут появляться нежелательные резонансы. В отсутствии подходящего оборудования очень сложно отследить его наличие, а звук может быть испорчен.

Дорабатываем звуководы и другие направляющие звука

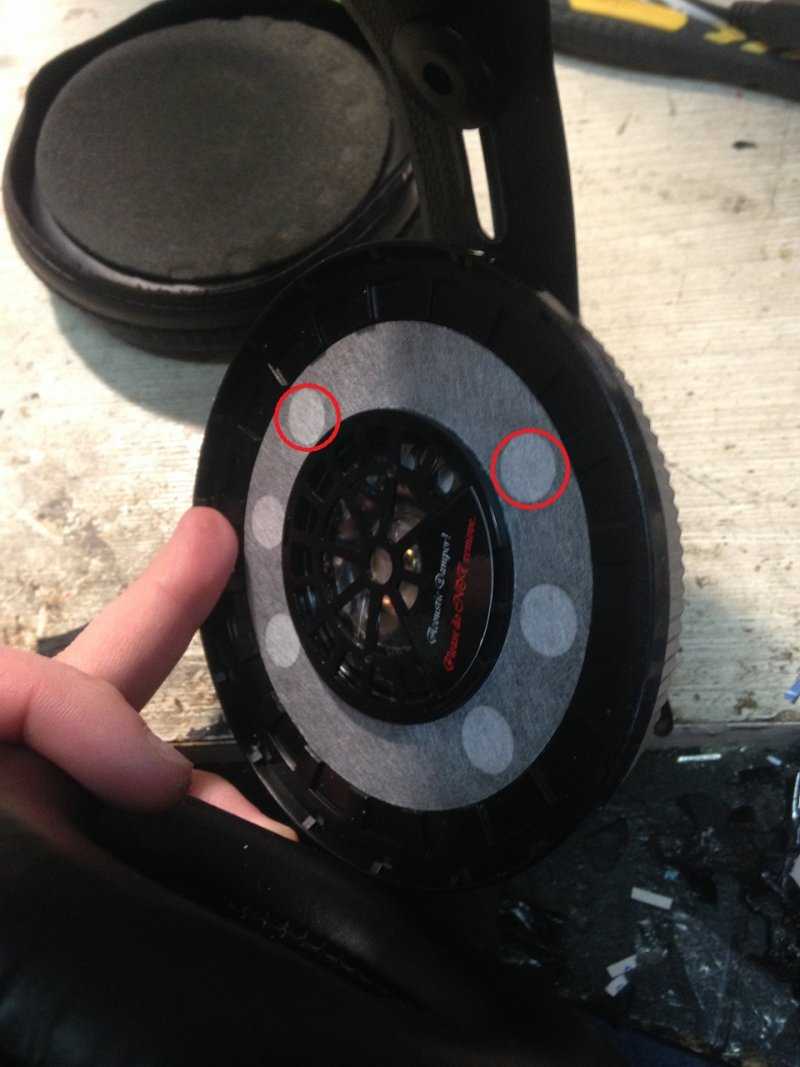

Динамик редко крепится напрямую к чашке наушников. А пластина, на которой он размещен, в хороших моделях крепится через прокладку из бумаги или другого материала. Вот и очередной «мод»: сделав прокладку между двумя частями наушника, можно улучшить изоляцию или частично изменить звук.
Бумага не дает полной изоляции, но не глушит звук, не затирает верхний диапазон (да, щели тоже могут играть роль в звучании). Если применить войлок, можно добиться полной изоляции. При этом бас станет ярче, но чуть глуше.

Кстати, если «замазать» лишние отверстия и щели эпоксидкой или каким-либо натуральным клеем, можно получить аналогичный (но другой) результат. Варианты можно комбинировать.
Защита излучателя тоже подвергается изменениям. Пластиковые решетки производители ставят для экономии. Сменив их на металлическую сетку, закрытую тонкой бумагой для фильтрации, звук любой модели можно изменить кардинально. В лучшую сторону.

Такой «финт» не пройдет с дорогими моделями: скорее всего, фирма-производитель озаботилась звуковым дизайном, и все отверстия перед динамиком появились в результате расчета. Есть риск испортить, если защита не съемная.

Что потребуется для изготовления наушников

Для изготовления не потребуется каких – либо специальных знаний и умений. Конструктивно устройство состоит из нескольких элементов, которые нужно собрать вместе. Перед сборкой нужно подготовить рабочее место и собрать необходимые детали.

Для изготовления понадобятся следующие детали:

  1. Паяльник – мощность должна быть в диапазоне – 25 – 40 ватт, чтобы не перегреть радиоэлементы.
  2. Припой и флюс или канифоль понадобятся для пайки.
  3. Штекер подбирается в зависимости от разъема на телефоне. Распространенный штекер – Jack 3.5.
  4. Сами динамики и микрофон.
  5. Кабель для передачи звука.
  6. Изоляционная лента или термоусадка.
  7. Корпус для динамиков с комплектом амбюшур.
  8. Мультиметр пригодится для проверки контактов.
  9. Нож для зачистки проводов.

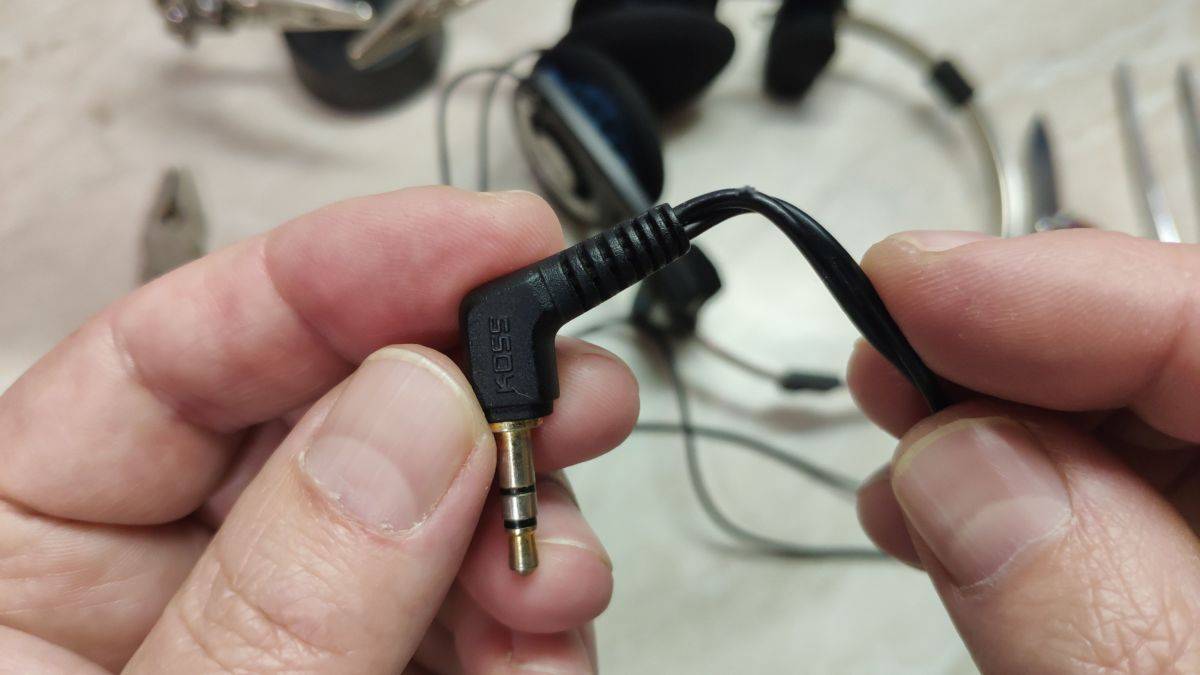

Ищем причину повреждения

Признайтесь, как часто вы видели, чтобы кабель наушников ломался прямо посередине? Причиной поломки почти всегда оказывается штекер, который при регулярном использовании подвергается механической нагрузке гораздо чаще остальных элементов наушников. Просто сдавите и подергайте провод в районе штекера.

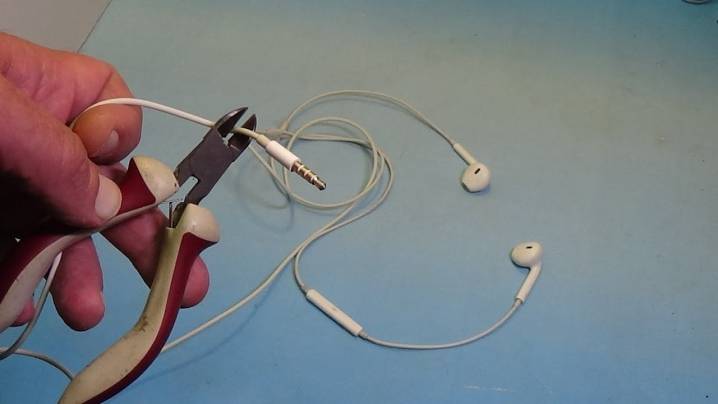

Если звук после этого появится, значит, неисправность действительно в нем. Старый штекер просто отрезаем — он нам больше не понадобится. Хотя, если расстояние между обрывом и гибкой частью штекера около см, есть шанс использовать и его, если нет возможности купить запасной штекер.

Кроме того, для более точного определения места разрыва, можно использовать тестер в режиме измерения сопротивления (Ом). Прикоснитесь одним концом любому из контактов штекера (левый или правый выход на наушники — это два крайних контакта), а на другой щуп прикрепить изолентой простую иголку и аккуратно воткнуть в провод чуть дальше от предполагаемого места разрыва. Если тестер покажет вместо 1 значение 0 или чуть больше нуля (значение с сотыми или десятыми), то в этом проводе произошел разрыв.

Безопасность пользования

Многих волнует вопрос о том, вредно ли слушать музыку через беспроводную связь? Следует разобраться, насколько сильный блютуз-сигнал, и как он может повлиять на человека.

Связь блютуз не может быть осуществлена на расстоянии более 10-12 метров. Из этого можно сделать вывод, что сигнал у такой связи довольно слабый. Для сравнения можно привести обычный сотовый телефон. Его сигнал может распространяться до нескольких километров, однако тоже считается слабым. Таким образом, в безопасности использования блютуз наушников можно не сомневаться. Их сигнал абсолютно безвреден при любом времени пользования.

Схема сборки

Когда весь необходимый инвентарь собран, можно приступить к самодельной сборке устройства в домашних условиях. В Bluetooth-адаптер вставьте переносное зарядное устройство.

Далее подключите штекер от наушников к гарнитуре адаптера, а в настройках телефона активируйте функцию Bluetooth. В списке найденных устройств найдите свой адаптер и подключитесь к нему, в случае запроса на введение кода-пароля можно написать стандартный «0000» либо же «1111».

Впрочем, это и все что требовалось. Конечно же, провода все же останутся, так как это основной механизм в таком приборе. С помощью проводов подается сигнал к плате внутри наушников, и звук воспроизводится. Шнуры можно обмотать вокруг адаптера или самого наушника, и мешать они точно не будут.

Этот способ удобен, когда разъем для подключения гарнитуры сломан, – можно обойтись без него, так как подключать наушники к телефону больше не нужно. Еще один плюс такого аксессуара в прослушивании музыки в радиусе десяти метров от телефона, то есть носить его с собой в руке и по дому больше не нужно. Когда вы выйдете за пределы радиуса, музыка перестанет играть или будет прерывиста. Когда вы снова войдете в радиус сопряжения устройств, музыка опять заиграет.

Можно купить специальный чехол для таких наушников, и их будет легко найти среди других предметов.

Изготовление из обычных наушников беспроводных

Сделать Bluetooth-наушники своими руками можно несколькими способами.

  1. Если у пользователя есть навыки работы с паяльником, он может переделать старую нерабочую Bluetooth-гарнитуру и проводные наушники.
  2. Более простой способ – использование Bluetooth-приемника и зарядного устройства. В этом случае никакая переделка не потребуется, такое решение более простое, быстрое и удобное.

Требуемые материалы

Для изготовления беспроводных наушников без пайки потребуются: наушники с кабелем, Bluetooth-приемник (адаптер, ресивер, модуль – существует множество вариаций названия этого прибора), а также беспроводное зарядное устройство или Power Bank.

Удобные беспроводные девайсы можно сделать из нерабочей Bluetooth-гарнитуры. Для этого потребуются:

  • сломанная Bluetooth-гарнитура;
  • рабочие проводные наушники;
  • паяльник;
  • канифоль;
  • припой.

Изготовление посредством адаптера

Из проводных наушников сделать беспроводные очень просто. Как указывалось выше, для этого дополнительно потребуются Buetooth-адаптер и портативное зарядное устройство. Оба узла должны быть очень компактными, чтобы их комфортно было носить с собой.

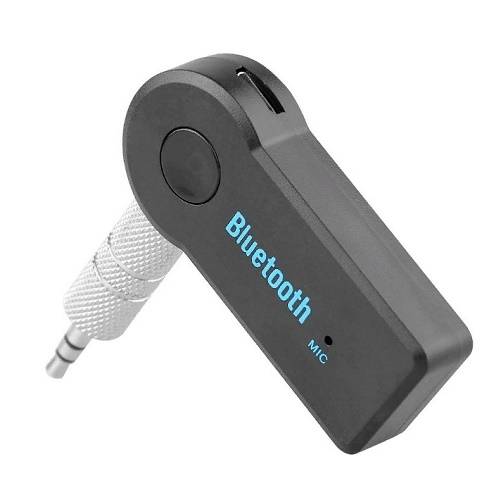

Bluetooth-приемник – это портативный модуль, габариты которого не превышают размеров флэшки. При покупке нужно внимательно ознакомиться с его характеристиками – адаптер в обязательном порядке должен иметь разъем 3,5 мм. Та как подключение к другой технике осуществляется через USB разъем, не все модули оснащены нужным портом.

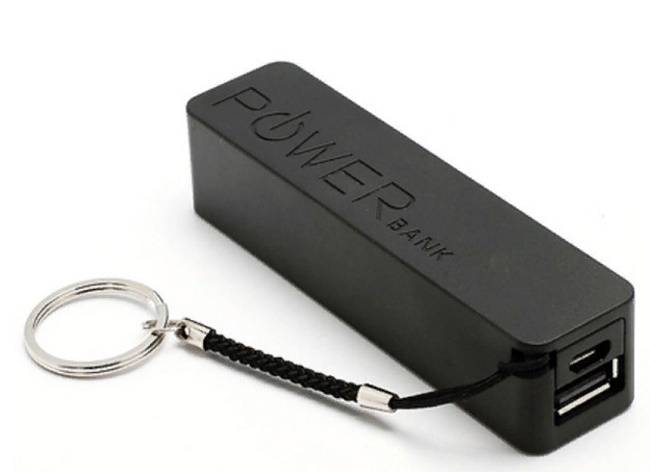

Зарядное устройство должно быть очень маленьким — размером не больше зажигалки. Такие гаджеты получают питание от батареек или аккумуляторов формата АА, которые легко зарядить или поменять на новые. Если получится найти миниатюрный Power Bank, это будет еще удобнее.

Чтобы сделать из обычных наушников беспроводные для телефона, нужно в зарядное устройство включить блютуз приемник. Если все выполнено правильно, синий индикатор на корпусе адаптера станет мигать. После этого к разъему 3,5 мм нужно подсоединить проводные девайсы. Далее нужно включить Bluetooth на смартфоне, открыть список доступных устройств, найти беспроводной ресивер и кликнуть на него. Если потребуется ввести код, по умолчанию это «0000». Через пару минут соединение будет установлено. После этого можно проверить работу наушников, включив на телефоне музыку или иной аудиофайл.

Такие беспроводные наушники могут использоваться не только для мобильного устройства, но и для ноутбука, компьютера, оснащенного внешним или встроенным Bluetooth-модулем, а также для телевизора, если он имеет блютуз-адаптер. Это решение понравится любителям фильмов и сериалов, предпочитающим смотреть кино в то время, когда остальные члены семьи спят. Гораздо удобнее использовать гарнитуру беспроводную, удлинитель и проводные наушники менее комфортны, ведь кабель путается и постоянно мешает зрителю.

Изготовление посредством старой гарнитуры

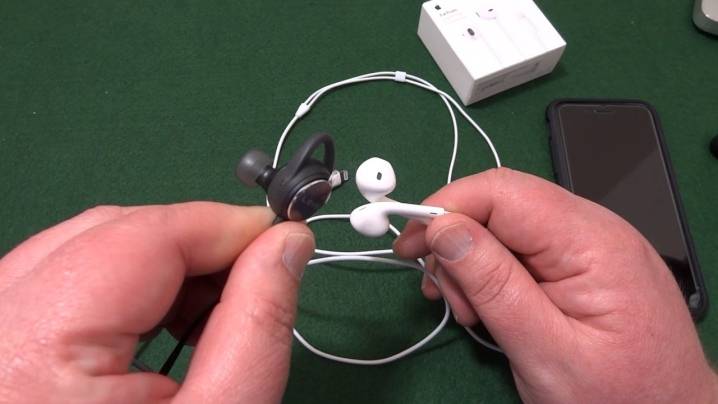

Из блютуз гарнитуры, которая давно не работает, и действующих наушников (иначе — головных телефонов) можно изготовить самодельные Bluetooth наушники для компьютера или мобильного гаджета. Для этого потребуется паяльник и навыки работы с этим прибором.

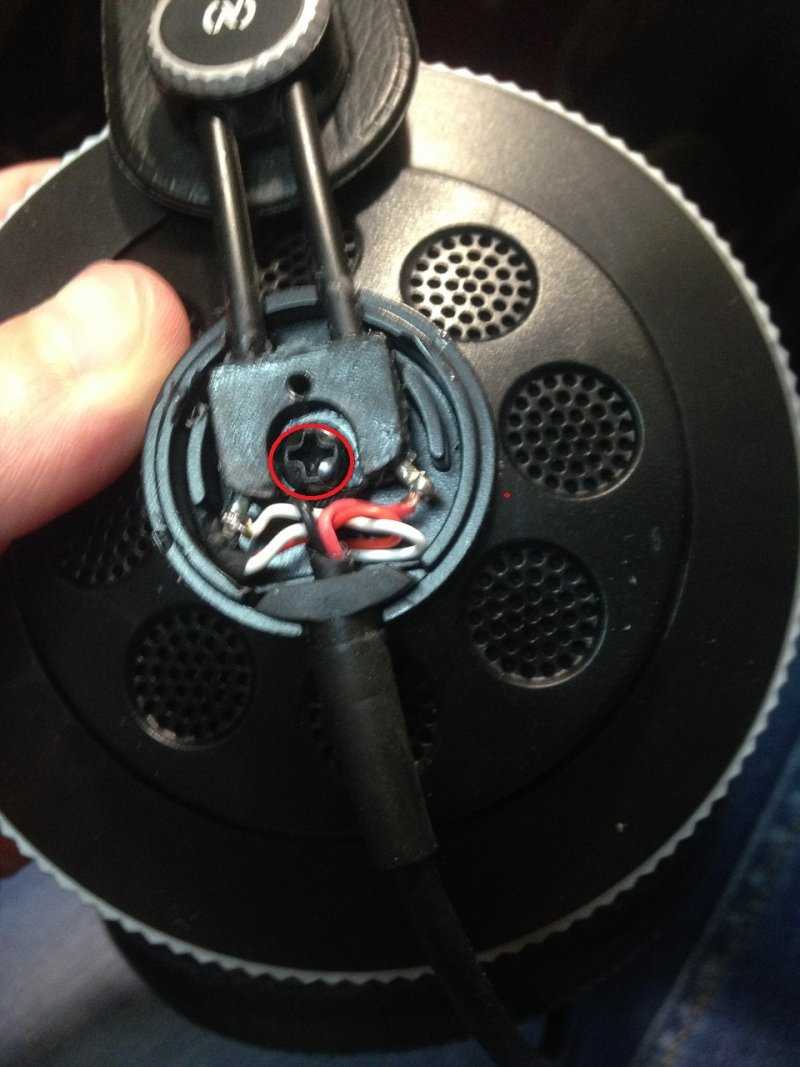

Сначала нужно осторожно разобрать нерабочую блютуз-гарнитуру и рабочие головные телефоны. Чаще всего они собраны на защелках, поэтому сложностей со сборкой и разборкой не должно возникнуть

По окончании процесса демонтажа гарнитуры нужно осторожно вытащить из нее плату управления с Bluetooth-модулем, прикрепить ее к исправным головным телефонам и припаять провода.

Если действующие наушники имеют большой корпус, плату можно установить внутрь. В противном случае ее потребуется разместить снаружи. Нужно учесть, что полученный беспроводной гаджет необходимо будет запитывать электроэнергией, поэтому в корпусе следует предусмотреть разъем для подключения зарядного устройства. Таким образом, хотя провода и остаются в конструкции наушников, пользоваться ими гораздо удобнее, потому что не нужно подключаться проводами к источнику звука. Если все сделать верно, у пользователя получатся беспроводные, мощные, удобные в использовании и обладающие хорошим звуком наушники стерео из моно гарнитуры.

Для проверки работы нужно включить наушники, при этом должен загореться индикатор работы. Далее на смартфоне или другом источнике звука следует активировать Bluetooth и запустить поиск доступных устройств. После обнаружения гарнитуры нужно по ней кликнуть и (при необходимости) ввести код для подтверждения соединения — по умолчанию «0000». После установки связи можно запустить аудиофайл для тестирования качества воспроизведения на полученном беспроводном изделии.

Как правильно сделать наушники своими руками

Приступаем к пошаговым действиям:

Для начала необходимо приобрести выход, который будет подходить для компьютера или мобильного источника. Наиболее распространённым сегодня является miniJack. Его диаметр бывает 6.3 мм и 3.5 мм. Второй больше пользуется спросом и его применял каждый хоть раз в жизни.

Теперь необходимо убрать крышку со штекера, который приобретён. Через данное отверстие необходимо провести прочный и надёжный кабель, чтобы он мог обладать четырьмя жилами.

Провод закрепляется при помощи стойки на верхушке штекера. Она оснащается отверстием. Для данного отверстия необходимо припаивать несколько проводников. Остаётся два проводника. Их требуется паять к маленьким контактам.

Закрепите всю конструкцию при помощи изоленты. Проверьте омметром устройство на проблему короткого замыкания.

На оголовье необходимо прицепить металлическую линейку. После подключаем по два провода к каждому из излучателей и один из них соединяем со стойкой штекера, другой с каким-либо малым контактом.

Как работает беспроводная гарнитура?

Для современного ритма жизни данное устройство — незаменимый вариант эксплуатации смартфона, а для водителей — это вообще является актуальной и незаменимой темой. Подключив блютуз-гарнитуру к телефону, руки остаются свободными, что позволяет, не отрываясь от звонка, осуществлять любую работу, сделав при этом общение комфортным и необременительным.

Важно! Bluetooth-гарнитура также имеет название Hands Free и переводится как “свободные руки”. Наличие беспроводной гарнитуры позволяет беспрепятственно прослушивать музыку

Принцип работы беспроводной системы Hands Free очень простой:

Наличие беспроводной гарнитуры позволяет беспрепятственно прослушивать музыку. Принцип работы беспроводной системы Hands Free очень простой:

  • В любом современном смартфоне присутствует Bluetooth модуль. Именно наличие такой связи позволяет осуществить передачу голосовых сообщений. Поэтому, в первую очередь, необходимо установить связь между наушниками и телефоном.
  • При подключении Bluetooth гарнитуры к мобильному устройству происходит синхронизация телефона с Hands Free , что в дальнейшем позволяет смартфону функционировать только с подключенными наушниками. Значит — другие телефонные устройства не способны обнаружить ваши “свободные руки”.

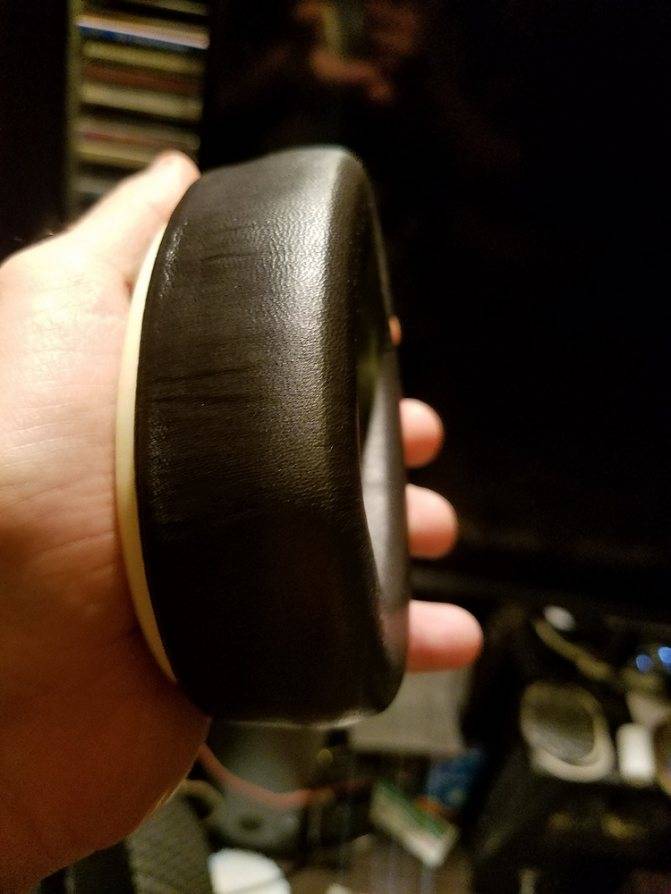

Кожаные амбушюры

Если у вас порвались дорогие кожаные амбушюры, то, конечно, хочется вернуть вещи первоначальный вид. Тут уже придется постараться и подобрать материалы, подходящие по качеству и расцветке к оригиналу.

Смотреть галерею

Сейчас рассмотрим подробно, как восстановить такие изделия в домашних условиях. Начнем с необходимых материалов: циркуль или шаблоны кругов – внутреннего и наружного, маркер или мелок, кусок толстого картона для шаблона, ножницы, крепкая хлопчатобумажная нитка и иголка. Также нужно закупить лист поролона и мягкую кожу или дерматин. Можно воспользоваться отрезком от старой сумки. Основа у материала должна быть тканевая, чтобы при шитье не порвались места швов.

Первым делом измеряют диаметр наушника. Можно воспользоваться в качестве шаблона старым, разобранным амбушюром. Затем по шаблонам изготавливают поролоновые бублики. По тем же меркам вырезают такие же фигуры, только из кожи. Нужно оставить место для швов, поэтому и внутри, и снаружи бублик обрезается с напуском. Сшиваются заготовки по внутреннему кругу по изнаночной стороне. Если есть швейная машинка, то лучше пристрочить.

Потом выворачивают на лицевую сторону и пришивают по периметру большого круга тонкую полоску кожи, предварительно измерив длину окружности. Это будет глубина амбушюров. Затем вставляются поролоновые бублики и зашиваются окончательно внутренним швом.

Как собрать из старых наушников новые

Перед тем, как собрать из старых наушников новые, нужно убедиться в исправности. Распространенная проблема в старых устройствах – неисправность динамиков из – за оторванного контакта на самом динамике или неисправности штекера. Чтобы это проверить, нужно прозвонить устройство с помощью мультиметра. С помощью прозвона можно без проблем отыскать разрыв кабеля.

Из неработающих можно сделать новые, которые будут радовать пользователя звучанием, а также позволят сэкономить на покупке новой гарнитуры.

Можно взять электронную часть, но заменить амбюшуры со стандартных резиновых на меховые, заменить обод или корпус на деревянный и т.д.

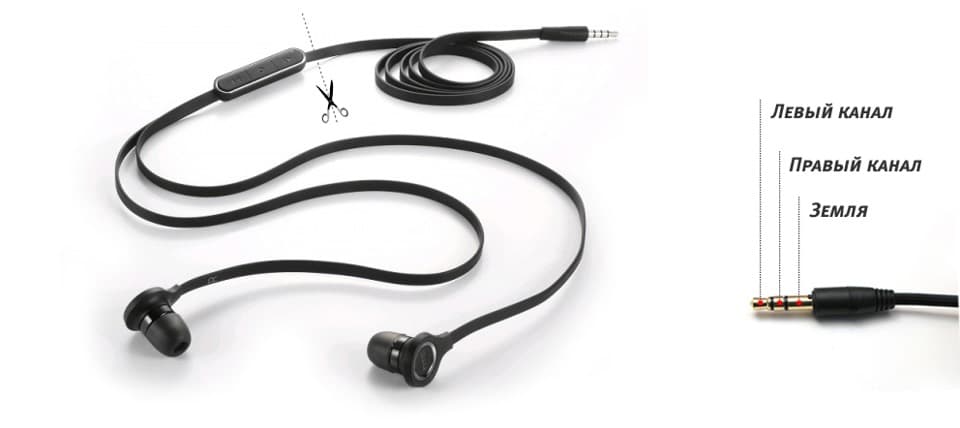

Штекер для подключения

Если на старых штекер исправный, то штекер обрезается, оставив 5 – 6 см кабеля – эти отрезки можно соединить с новым кабелем, спаяв провода. Каждый отдельный контакт нужно заизолировать от других с мощью тонких трубок термоусадки или и с помощью изоленты. Сверху же вместо спайки нужно заключить в термоусадочную трубку для защиты от повреждений.

Если же штекер неисправен – потребуется подключить новые. Для этого штекер, как кабель, зачищают, а затем припаивают кабель в соответствии со схемой. После окончания пайки штекер заливают клеем для изоляции и закрывают термоусадкой.

Если в конструкции встроенный микрофон, то схема подключения к штекеру будет отличаться. Лучше ориентироваться на заводское подключение проводов, разобрав сам штекер.

Набирают популярность устройства не со штекером 3.5, а под USB разъем. Этот разъем продается отдельно, и при желании, вместо штекера Jack можно установить разъем для USB.

Пайка кабеля

Сначала кабель нужно припаять к штекеру. Для этого 2 из 4 жил нужно припаять к клеммам на штекере, а 2 оставшийся – к опоре с отверстиями для кабеля.

Динамики для устройства

На каждом из динамиков смонтированы клеммы «+» и «-». Как правило, на «+» идет красная жила кабеля. Сами динамики нужно расположить внутри корпуса, в корпус протянуть кабель и припаять к динамикам. Если же корпус неразборный, то подключить будет обрезка кабеля на старых динамиках с последующем подключением нового кабеля.

В некоторых устройствах интегрирован микрофон. Микрофон также можно подключить, использовав кабель для моделей с микрофоном. В кабеле проложена дополнительную жилу к микрофону.

После сборки схемы корпус динамиков нужно присоединить к ободу наушников.По завершению сборки наушники нужно проверить, подключив устройство к мобильному устройству или компьютеру.

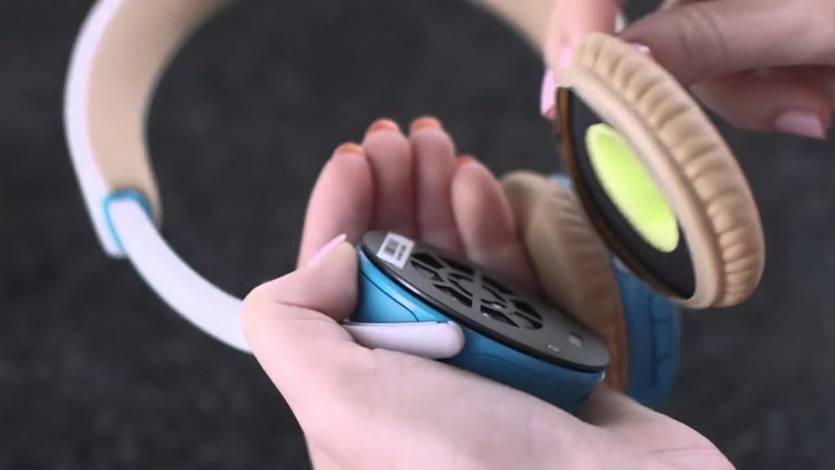

Разборка старых наушников на детали

В сломанных и или старых устройствах можно отыскать много полезных деталей, из которых можно собрать новые наушники.

Этапы разборки старого устройства на детали:

  1. Отсоединить кабель от штекера и динамиков. Снять со штекера защитную оболочку.
  2. Разобрать корпус динамиков. Вынуть динамики и микрофон. Если это наушники для телефона, то устройство разбирается, если сжать корпус пассатижами. Если для компьютера – то корпус собран на болтах, и для разборки болты нужно открутить.
  3. Вынуть динамики, запомнив полярность (левый или правый), отсоединить микрофон. Если подключить динамики правильно, то при проверке каналов левый наушник будет звучать слева, а правый – справа. При ошибке будет обратный эффект.

После этой разборки детали станут доступными, и можно распоряжаться деталями, как угодно. Это бесплатный способ получить нужные детали.

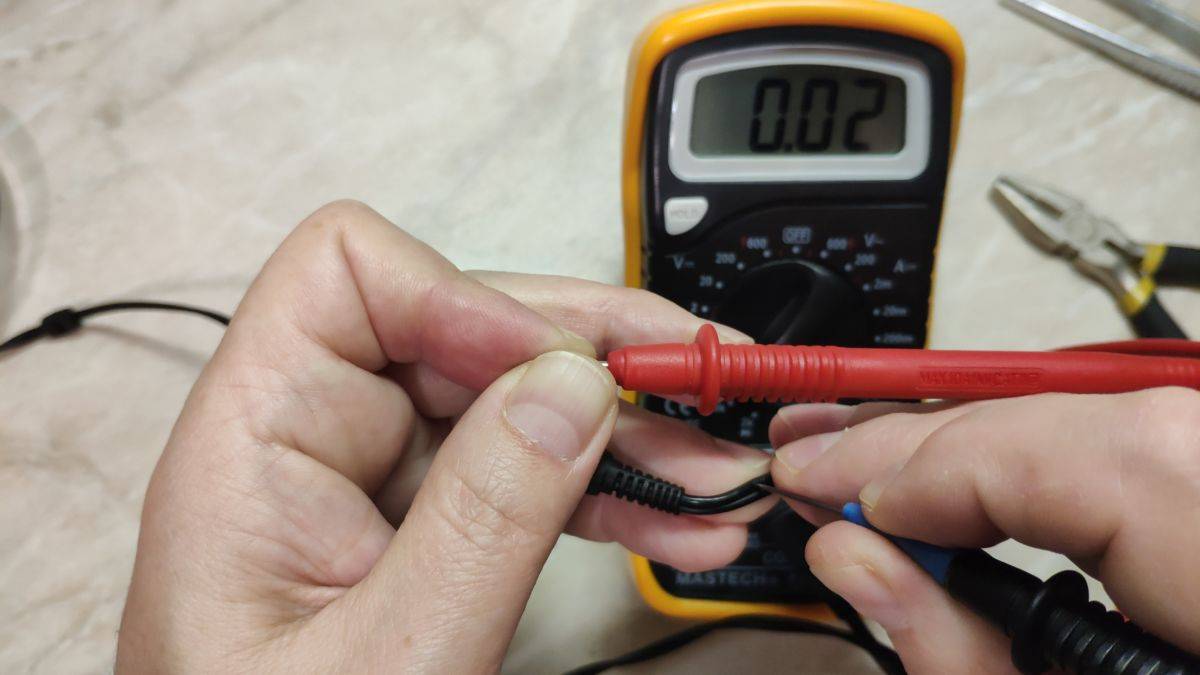

Проверка работоспособности необходимых деталей

Перед сборкой с помощью мультиметра нужно проверить исправность комплектующих:

  1. Прозвонить кабель на предмет разрыва.
  2. Проверить штекер.
  3. Прозвонить элементы. Для этого понадобится перевести мультиметр в режим оммометра, и измерить сопротивление каждого динамика.
  4. Проверить, изоляцию проводов.

Проверку работоспособности устройства можно выполнить, подключившись к телефону или компьютеру. На компьютере с установленными Windows XP, Windows 7 или Windows 10 можно выполнить проверку звучания и микрофона с помощью настроек звука.

Сборка новых наушников

При желании, пользователь может сам собрать наушники, которые будет соответствовать требованиям. В этом процессе нет ничего сложного – большинство деталей продаются в радио магазинах. Пользователь может выбрать амбюшуры из понравившегося материала, корпус, динамики, способ соединения- беспроводной или по кабелю, с микрофоном или без него. Выбор ограничивается фантазией и доступными материалами.Устройство конструктивно не сложное, однако, требует внимательности при сборке.

Реверс инжиниринг

При всём выше сказанном можно прийти к определенным выводам. Все модели на рынке не прослушать. А значит, рынок для нас в таком случае вообще не интересен ввиду глубокой бесполезности. Кажется, самое время изобрести свой велосипед!

От изучения рынка и научных трудов переходим к рассмотрению технологий. Если с динамическими излучателями все понятно, буквально каждый имел с ними дело, то остальные требуют рассмотрения, а желательно непосредственного изучения. Поэтому мной был приобретены и препарированы планарные наушники Fostex RP-50. В целом уже на них я ощутил разницу с обычными динамическими драйверами. Попытка улучшить их конструкцию также дала много информации… Оказавшейся мало полезной. По крайней мере я узнал, как с помощью куска хлопкового волокна задушить наушники в нижнем диапазоне.

В целом конструкцию RP-50 можно описать фразой «хотели как лучше, получилось как всегда». Заводская конструкция совершенно не раскрывает преимущества планарной технологии и очень высококачественной мембраны, делая всё это мертвым по прибытии.

Ко второй попытке пришлось значительно повысить внимательность при выборе и искать самые необычные варианты, в том числе обратившись к рынку самодельных наушников. Не смотря на все риски в руки попал примечательный образец таких наушников.

Образец полностью оправдал ожидания. Не смотря на четко прослеживаемую аудиофильщину, при приемлемой цене на руках у меня оказался достаточно умно спроектированный продукт. А самое главное, он дает полное представление о технологии магнитопланарных наушников.

Однако, не все оказалось так радужно. Не смотря на чистый, очень детальный звук чего-то все ещё не хватало

На это я сформулировал гипотезу о важности фазовых искажений при использовании полноразмерных наушников. Суть её в том, что на натуральность восприятия влияет наличие больших и случайных фазовых сдвигов в камере между ухом и драйвером

Человек не воспринимает саму фазу, зато разницу фаз между двумя ушами можно услышать замечательно. Попробуйте поменять на одной колонке или наушнике полярность. Так что требуется использовать как можно более компактное исполнение, чтобы минимизировать количество воздуха, в котором могут происходить все эти процессы, думал я. В итоге начал творить…

Выводы из полученного опыта

При получении этих идей я пользовался методом от обратного, выявляя факторы, которые однозначно негативно влияют на звуковоспроизведение.

Ровный график АЧХ для сохранения тонального баланса

На самом деле при хороших показателях следующих параметров этот также неплох.

Ровный график (важно — без резких пиков) гармонических искажений

При этом добиваться сверхнизких искажений (меньше 0.1%) практического смысла имеет не очень много. Другое дело, что, как правило, при снижении искажений улучшаются и другие параметры.

Высокий динамический диапазон на всех частотах даже вне слышимого спектра в обе стороны.

Излучатель должен преодолеть внутренние силы трения покоя, чтобы отклониться от положения равновесия. Таким образом существует предел необходимого усилия для преодоления трения покоя между слоями материала. Этот параметр по сути определяет минимальную границу динамического диапазона. Обуславливается материалами и тем, как они соединены между собой.

Беря для примера магнитопланарные излучатели, можно сразу зафиксировать один факт — они многослойные. Это, как правило, слой ПЭТ пленки или его аналогов, опционально клеевой слой и слой металлического проводника. Правильно сделанная мембрана должна обязательно гофрироваться для того, чтобы её ход был свободнее. Однако, как по мне, в таком бутерброде есть одна проблема — в среде соприкосновения металла и полимерной пленки образуется резкое скачкообразное изменение механических параметров, которые при колебаниях неизбежно смещаются относительно друг друга, приводя к потерям энергии. Но это ещё пол беды.

При достаточно малой толщине слоев можно добиться минимизации этих потерь. Более крупная проблема заключена в ограниченном ходе этой самой мембраны ввиду её сильного натяжения. Это натяжение необходимо для сохранения механической прочности конструкции, чтобы та не провисала и не цепляла магнитную систему. Кроме того, слабо или криво натянутая мембрана повышает интермодуляционные искажения. В итоге, суммируя наличие натяжения и потери на трении, получаем на выходе не самый высокий динамический диапазон. Гораздо шире, чем у динамических драйверов, но всё ещё сильно узкий.
