Как сделать лодочный мотор из триммера своими руками

Лодочный мотор-приставка к бензопиле – особенности монтажа

Если у владельца лодки нет возможности самостоятельно собрать мотор из бензопилы, то можно воспользоваться уже готовым оборудованием. В ее основу вложена толстая металлическая труба, в нижней части которой крепится гребной винт. Верхняя часть приспособления состоит из креплений и металлического уголка. Крепления нужны для фиксации оборудования на лодке, а уголок – для установки в неподвижном положении двигателя от бензопилы.

Насадка на бензопилу устанавливается через жесткий вал, расположенный внутри трубы. Для этого нужно снять с цепного инструмента его штатные режущие органы и ведущую звездочку сцепления. После этого нужно просунуть вал и закрепить его при помощи штифтов, предусмотренных в его комплектации.

В зависимости от оснащения насадка может оборудоваться кожухом, защищающим рыбака от брызг. Его необходимо устанавливать примерно посередине металлической трубы. Если расположить кожух слишком низко, то он будет создавать дополнительное сопротивление встроенному двигателю бензопилы.

Из чего делают самодельные моторы для лодок

Подойдут некоторые изделия, даже неисправные, но при одном условии, что мотор у них рабочий. Даже если приобрести новую бензокосилку или шуруповерт, то это окажется намного дешевле нового лодочного мотора, останется только изделие немного доработать. Финансовый вопрос оказывается главным при решении данной проблемы, иначе уже на каждой лодке стоял бы мотор.

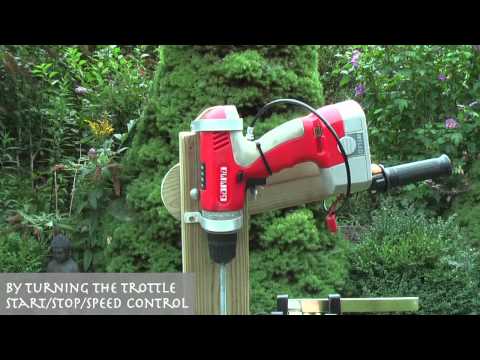

Для изготовления лодочного мотора с электроприводом придется приобрести шуруповерт или электродрель на аккумуляторах. Возможно, что у кого-то в сарае или в гараже завалялся испорченный шуруповерт или дрель. Шуруповерт использовать предпочтительнее, так как у него на выходе не такие большие обороты.

Естественно, что тех аккумуляторов, которые установлены на электроприборах не хватит по мощности, чтобы длительное время перемещаться по водоему. В таком случае подойдет автомобильный аккумулятор на 12 V. Естественно, что и приборы нужно покупать на такое же рабочее напряжение. Мощности электроприбора в 300 W хватит для того, чтобы лодка смогла перемещаться по водоему с грузом.
Следует решить еще и задачу понижения оборотов электроприбора. В таком случае понадобится редуктор. Особенно это актуально при использовании электродрели.
Придется так же изготовить или купить приводной вал и гребной винт. Достоинство лодочного электромотора в том, что работает он бесшумно. К тому же, ремонт такого мотора обойдется намного дешевле ремонта классического лодочного мотора.

Бензиновые моторы значительно мощнее, поэтому они позволяют существенно увеличить зону облова. К тому же, их мощность не падает, как у электромоторов, да и аккумулятор имеет значительный вес и занимает полезное пространство. Можно использовать силовые агрегаты от мотокос, мотоблоков, бензопил и т. д. Следует выбирать, исходя из финансовых возможностей, величины лодки, а так же от того, какое устройство имеется в наличии.

Больше всего для подобных целей подходят триммеры, поскольку они требуют минимальных доработок. Достаточно заменить устройство, где крепится леска и установить гребной винт, как мотор уже готов и им можно пользоваться.
Другие силовые устройства требуют более серьезных доработок, поскольку потребуется редуктор, вал и гребной винт. К тому же, их необходимо соединить вместе.

Кроме того, что нужно сделать мотор, следует подумать о том, как его закрепить на лодке. Дело в том, что не на каждой лодке имеется транец и не каждая лодка приспособлена под установку мотора. Особенно трудно установить такое приспособление на резиновую надувную лодку.

Communities › DRIVE2 Водно-Моторный Клуб › Blog › Лодочный мотор из бензокосы

Приобрел я самодельный лодочный моторчик из бензокосы к надувной лодке 2.80 на 40-вом балоне. Плавал и сам и вдвоем. Проход в одну сторону 3 км нормально. Редуктор с болгарки. Выхлоп в воду. Вобщем меня устраивает. За шесть рыбалок прожег два литра бензина.radikal.ru/fp/9ee8f94d104348ab81987eba5b33eaad

Comments 25

И еще: сам агрегат мотор можно купить лучшего качества чем в китайском комплекте.

Лодочный мотор шмель в прошлом году продавался в инетмаге kapitan.ua за двести баксов.Но! Сцепление для трола нужно переделывать. В моем моторе мастер самоделкин все учел. При работе двигателя на хх винт еле проворачивается чуть газку и лодка есть ход. Скорость для трола соответствует. На китайском шмеле на минимальном ходу лодка идет быстрее и тролить я скажу невозможно. Китаец не для рыбалки а перейти с точки А в точку Б. И китайская сцепа в нагрузку на max пробуксовует. Мастер сделал не один мотор и ставит такой болгарочный редуктор который есть оптимальный. Лодка тянет на буксире лодку и корпус сцепы не греется. Сцепа держит не буксует.

К стати-если не секрет какова цена вопроса?

Для самоделки — очень даже аккуратно!

Я его не изготавливал а приобрел готовый.Нога с нержавейки. Раструб глушителя с нерж. Есть /защита если нога ударится в какое препятствие то мотор наклонится на лодку. Продумана защита шоб на вал винта не наматывался мусор. Общем сальник редуктора защищнен. Глушилка мотора кнопка на руле. Положение угла открытия дроселя имеет фиксацию на ручке газа. На моторе есть пымпочка подкачки топлива на карбюратор. Есть воздушная заслонка. Глушитель выведен в воду в отличие от китайского шмеля. Мотор работает не громко звук выхлопа не напрягает.Редуктор с болгарки ремонтопригоден в отличие от китайского шмеля. Если возникнет проблема с китаезким редуктором то это проблема к ему от болгарочных редукторов ни че не подходит. Редуктор в запчастях есть но его стоимость космос.Саша мастер самодельщик сделал все четко. Мотор вал редуктор все соосно в работе вибраций нет. Если кому интересно могу дать контакт мастерс изготовителя. Город Чернигов.

Я думаю информация о этом мастере будет полезна многим

Выше есть сыль на форум охота и рыбалка в белорусии на темку самодельщиков лодочных моторов с бензокосы. Приведен пост автора. Материала много 650 страниц.

У нас на рынке такой мотор продается

Давай выражаться правильно, ХОДИЛ…

У меня мотор Энергомаш мощность 1.3 л/с Скорость не замерял. Шо сам шо вдвоем разница небольшая. Примерно 8-10 км/ч. Лодка плоскодонка. Балон 40. Она и на веслах шла в два раза легче чем предыдущая 3.20 на 34 балоне. Расход бензина? За день трола по спокойной воде на озере пол бачка. бачек на 700 грамм. Свечка чистая.

Сузуки 2.5 еле разгоняет до 10км.ч.А у вас 1.3 летит прям.

Много зависит от того на какой лодке установлен мотор. Каковы ходовые характеристики лодки? Чем больше балон тем меньше просадка и легче ход. О какой лодке говорите вы?

www.drive2.ru/b/2510210/ Вот такой комплект не идёт выше 10-12км.ч на сузе2.5

Сузуки 2.5 еле разгоняет до 10км.ч.А у вас 1.3 летит прям.

мне расскажи про Сузуки ?

Что именно хотите узнать.

как он еле разгоняет до 10кму меня 15-17 идёти заодно про шаг винтов на Сузук и этом

Ни когда не слышал что бы сузуки 15-17 шла и пе поверю пока сам не увижу.Если она только стоит на байдарке.Четыре лодки было и выше 12 не ходил на сузе 2.5.

www.drive2.ru/b/2769157/не, я спорить не буду .а скоро уже перемерять скорость можно )))))

Была и такая только с транцем. сейчас такая www.drive2.ru/b/2510210/.

я видел, хорошая лодка !

А поподробней инфа есть?

Моя лодка и мотор

Тема интересная. Сам когда то раздумывал над этим вариантом.только попроще. Какой расход и скорость?

Удобство насадок

Чтобы с минимальными усилиями изготовить самодельный лодочный мотор для надувной лодки из триммера, можно приобрести несколько насадок, которые сильно облегчат процесс монтажа и сборки.

Приставка у этих устройств изначально оснащается креплением, при помощи которого его можно присоединить к бензиновому типу двигателя. Еще одно удобство заключается в том, что к штанге крепится рукоятка управления с кнопкой глушителя. Если говорить о рукоятке газа, то ее конструкция очень схожа с велосипедной ручкой, имеющей переключатель скоростей. Также имеется трещотка, используя ее, можно зафиксировать установленное положение.

В наборе насадок триммера имеется даже специальная струбцина, при помощи которой можно закрепить все изделие на лодке.

Как сделать лодочный мотор своими руками из триммера?

Чтобы собрать мотор из триммера на лодку, изготовителю потребуется подготовить следующее оборудование и материалы:

бытовая мотокоса;
струбцина. Если ее нет, то можно воспользоваться любым другим креплением для надежной фиксации мотора на лодке;
лист дюралюминия, толщина которого не должна составлять менее 2 мм;
сварочный аппарат;
комплект крепежей;
набор отверток и гаечный ключей.

Для сборки самодельного гребного винта изготовителю потребуются чертежи. В них должны быть указаны точные размеры лопастей и способ их фиксации на оси.

При этом нужно помнить, что чем ниже мощность используемого привода и масса лодки, тем меньше должны быть лопасти. К примеру, для лодки с массой не более 120 кг подойдет винт с лопастями 10×3 см.

После подготовки оборудования и тщательного изучения чертежей можно приступать к сборке самоделки.

Алгоритм работы должен выглядеть следующим образом:

В первую очередь изготовителю потребуется доработать гнутый вал. Сначала нужно демонтировать заводскую гайку, помещенную в бобину с предварительно намотанной леской. Сама гайка по форме напоминает небольшую 2-сантиметровую трубку с внутренней резьбой. При необходимости, ее можно разделить на 2 небольшие полноценные гайки. Во время демонтажа крепежных деталей нужно быть крайне осторожным, чтобы не потерять их. Если это случиться, то найти другой подходящий крепеж уже не получиться;
После демонтажа гайки потребуется демонтировать пластиковую накладку, расположенную на кнопке газа. На конце штатной изогнутой штанги нет роликовых подшипников. Они заменены обыкновенной бронзовой втулкой, которую нередко называют подшипником скольжения. Его нужно аккуратно извлечь. Перед этим потребуется отвинтить гайку, а также снять дейдвудный и металлический валы из трубки;
Затем нужно перейти к выбиванию пластикового протектора, расположенного на гибком валу. В дальнейшем стальную трубу можно будет выбросить, так как выровнять ее подручными средствами не получиться. Ее можно заменить дюралюминиевой трубкой, обладающей тем же диаметром. В нее потребуется установить бронзовую втулку, которую потребуется переместить по канве при помощи молотка. Далее нужно взять предварительно обрезанный по диаметру пластиковый протектор, и установить его на трубу;
Следующим шагом станет изготовление винта. Для этого необходимо вырезать дюралюминиевые лопасти и заточить их кромки. После этого каждую лопасть потребуется отогнуть вверх на 1 см, чтобы шаг винта получился не менее 10 см. Закрепить готовое приспособление можно при помощи гайки;
Далее нужно установить на лодочный мотор из мотокосы велосипедный переключатель скоростей, который заменит штатную пластиковую накладку. После этого потребуется установить глушитель, который будет отводить выхлопы двигателя подальше от водителя лодки;
Чтобы закрепить лодочный мотор из бензокосы, необходимо воспользоваться двумя листами фанеры. После этого останется зажать вал, используя для этого 4 винта. Во время перевозки лодочного мотора из триммера вал можно будет снять.

После того, как самодельная насадка будет готова, ее потребуется обкатать. Для этого нужно приготовить топливную смесь из свежего бензина и моторного масла в соотношении 40:1. После этого потребуется залить готовую смесь в штатный бак лодочного двигателя, завести его, и дать ему выработать 1 полный бак горючего на холостых оборотах. После обкатки самодельный лодочный мотор из триммера будет полностью готов к работе.

Модель с фиксатором заднего хода

Для того чтобы собрать мотор с фиксатором заднего хода, в первую очередь необходимо закрепить стандартно двигатель. После этого к плите подсоединяется румпель. Топливную систему можно устанавливать только после коромысла. Чтобы не зажимать карбюратор, многие советуют использовать прокладки.

Крепиться фиксатор заднего хода должен непосредственно под струбциной. С этой целью необходимо воспользоваться сварочным аппаратом. После этого останется только закрепить дейдвуд. Если лодочный мотор устанавливается с коробкой передач, то фиксатор можно расположить непосредственно в нем. Однако сделать это довольно сложно из-за того, что придется распиливать корпус блока.

Мотор для лодки своими руками

Проще всего сделать мотор для лодки из триммера с прямой штангой и жестким валом. В случае, если ваш агрегат имеет изогнутую штангу, то ее придется переделывать.

Переделка изогнутого вала

Прежде всего, необходимо достать штатную гайку под номером 2, показанную на схеме ниже. Она выглядит как цилиндр высотой 2 см с нарезанной внутри него резьбой.

Важно! Все открученные гайки необходимо сберечь, поскольку в них нарезана нестандартная резьба (не метрическая и не дюймовая)

Далее, переделка штанги производится следующим образом.

Извлеките из штанги металлический гибкий вал (9) и дейдвульный вал (8), раскрутив гайку (4).
Поскольку конец гнутой штанги не содержит никаких подшипников, а их роль выполняет бронзовая втулка (6), то ее требуется вырезать.
После того, как бронзовая втулка (6) будет извлечена, потребуется выбить пластиковый протектор (10). Так как труба металлическая и изогнутая, выровнять ее не удастся, можно смело ее выбросить.
Подберите вместо выброшенной трубы дюралевую, с похожим диаметром (внутренним). Будет лучше, если диаметр будет чуть меньше диаметра извлеченной ранее втулки.
В трубу необходимо впрессовать втулку (6) из бронзы. Возможно, потребуется немного расточить трубу.
Отпрессуйте втулку по канавке (5) с помощью молотка. Делать это нужно очень аккуратно, не прилагая больших усилий, дабы не деформировать втулку (6).
Протектор (10) подрезается до нужного диаметра и плотно вставляется в штангу.
В случае, когда выбранная вами трубка будет иметь большой наружный диаметр, и вы не сможете вставить ее в отверстие моторной головки, то придется проточить ее до нужного размера.
Вместо гибкого вала можно взять стальной пруток и соединить его с дейдвульным валом (потребуется помощь токаря).
Винт закрепляется на валу с помощью гайки (2).
Штанга с внутренним валом крепится к мотору с помощью переходников, изготовленных специально в токарной мастерской. Универсального чертежа переходников не существует, поскольку в разных моделях триммеров могут быть свои конструктивные особенности.

Использование редуктора от болгарки

Также для самостоятельного изготовления лодочного мотора на базе триммера часто используется редуктор от болгарки, но с некоторыми доработками.

Необходимо разобрать редуктор, и вместо вала с шестерней заказать у токарей новый, более длинный (соответственно штанге триммера). Конец вала изготавливается аналогично извлеченному (короткому), чтобы можно было использовать те же подшипники и шестерню.
Желательно в месте, где установлен подшипник, установить сальник, чтобы вода не попадала в редуктор.
Корпус редуктора скручивается с применением уплотнительной резинки и герметика.
Внутрь редуктора можно залить смазку, либо обильно покрыть шестерни густой смазкой.

Изготовление винта

Чтобы изготовить винт для лодочного мотора, можно использовать небольшой кусок дюраля толщиной 2 мм. Для винта понадобится полоса шириной 30 мм и длиной 100 мм. Изготовьте ее согласно чертежу, приведенному ниже.

Под шагом винта подразумевается следующее: если разместить пропеллер на столе, то от его поверхности до лопасти должно быть расстояние, равное 10 мм. Угол наклона лопастей несложно регулируется с помощью пассатижей, после предварительного отжига дюраля.

Данный вариант не является окончательным, и в интернете можно найти массу чертежей винтов с двумя лопастями, с тремя лопастями, а также разных габаритов. В каждом случае размер пропеллера подбирается индивидуально.

Сообщества › Охота и Рыбалка › Блог › Про лодочный мотор

Добрый день братья-рыболовы! Нашел и инете вот такое чудо! Конструкция не сложная но возникает масса вопросов. Может кто-нибудь пользуется такой и может поделится впечатлениями. И еще вопрос: нужно ли сей девайс ставить на учет в РБ как лодочный мотор. Спасибо всем!

Комментарии 41

короч-нога от ветерка с винтом плюс двигло 4 такта кобыл пять и будет тебе счастье!

А при каких оборотах к него мощность? На винте до 2500 на номинале надо получить. Чем понижать? А какая у него характеристика момента? Лодочному мотору чем ближе к дизельной, тем лучше.В общем, предполагаю, что хрень это все.

Поддерживаю тех кто против этого чудомотора.Лучше потерпеть и купить нормальный, минимум 5 лс, а лучше сразу 15 лс(если лодка позволит)

У меня есть насадка для бензопилы штиль под ледобур.Юзаю иногда в конце зимы. Ты знаешь, я доволен)))!Когда только начинал приобщаться к водномоторному увлечению, тоже рассматривал вариант о покупке такого же девайса под лодочный мотор и пересмотрел кучу вариантов, но в конечном итоге, всё-таки взял мотовесло на 2.5 л.с. Ну а дальше, гонка «вооружений», сделала своё дело .Спустя 3 года, уже Ямаха 15, да и лодочка побольше ).Если всё-таки надумаешь купить, ждём отчетов ))).

Выкинутые деньги, ибо охлаждение воздушное.Плывет эта хрень не спешно. а в жару, +32 на солнышке, моментов вскипит. Лучше взять бу мотор или новый китайский. Я вот HDX 4 силы взял) рад до усрачки

Выброшенные деньги. Купи нормальный мотор.

Сделан довольно качественно, заводится без проблем. Экономичный, удобно «автоматическая передача». Из недостатков — ревёт так, что временно потерял слух на одно ухо. Сделать тише не представляется возможным. Скорость на моей лодке около 8 км/час.Сильно шумит редуктор, или механизм сцепления как нагреется, когда развалиться не знаю, проехал 10-20 км.Фото живьем есть здесь: www.drive2.ru/l/4062789/

нашел сие чудо на веслах быстрее однако, бензопила только бензин тянет ))))

я только слышал мужики брали такие насадки для бензопилы штиль.но цена была под 10 рублей, не мое это

Шума от него, , , все рыбнадзоры сбегутся в кучу!

сам занимался подобным вопросом, поэтому ни этот ни 2,5 лошадочный не советую, начинай с 5 коней как минимум

Видал я мужичка на пвх лодке с таким, мимо меня прошёл в пяти метрах, я чуть не оглох и рыба после него ушла куда-то.

нет, это чудо брать не стоит, у друга был гадость редкая, громкая и не фига не ездит!Кориш через неделю продал и купил себе китайский мотор ямарин.

Двигло от бензокосы. у меня такая коса 3.3лс.по паспорту. на лёгкую резинку наверно можно ставить. но есть штука по круче !(

та это вообще бомба)))

я коментарии этого видео читал еще веселее было рекомендую.

ну там столько вариантов можна придумать, отрубить у коровы ногу и пока рефлекс можна плыть))

да… ну всё равно дедушка молодец.

Спасибо!Не ожидал такой крутой идеи-с нашей смекалкой МЫ НЕПОБЕДИМЫ!Давно так не смеялся!

по какой цене ты его нашел?

да это реактивный двиг)))

быстрее чем вёслами

А где сие чудо продают?

Сайт gardentool.by в разделе бензиновые триммеры.

Видел один раз мужчина на резинке плыл. Прикольно. Ставить на учета надо только в качестве вертолета!

Благодарю! Про вертолет подумаю!

До 5 л/с права не нннннадо, ставить на учет не нннннадо!

Стоит ли покупать насадку для переделки триммера в лодочный мотор

На этот вопрос однозначного ответа дать невозможно, так как кто-то очень привык к моторам на лодки, а другие их никогда не использовали. При этом, если вы хотите себе действительно мощную лодка, тогда естественно самым выгодным и эффективным решением будет установка стандартного триммера. Но стоит учитывать, что данный вариант является универсальным. Как уже говорилось выше — самое главное грамотно совместить.

Многие специалисты рекомендуют лопасти, аналогичные лопастям вашего старого мотора

Очень важно, что устанавливать необходимо в точном соответствии с инструкцией

Кроме этого, следует обратить свое внимание и на тот момент, что с собой обязательно нужно брать дополнительное топливо, а также как и обычной газонокосилке следует давать возможность «отдохнуть» поскольку из-за очень длительного использования, триммер-мотор может просто выйти из строя прямо на воде. Чем лопасти больше, тем эффективнее будет сам триммер

Чем лопасти больше, тем эффективнее будет сам триммер.

Переделка мотокосы заключается в следующем:

Изначально идет переделка основного гнутого вала: сначала из бобины со специальной леской извлекается штатная гайка. Она собой представляется небольшую трубку, длина которой составляет 20 мм.

При этом, гайка должна сохраняться, поскольку резьба на мотокосах необыкновенная и найти такую же практически невозможно.

Затем снимается пластмассовая накладка с клавишами. После этого, на самом конце самой гнутой трубы располагается стандартная втулка из бронзы (часто ее называют подшипником скольжения) — ее необходимо аккуратно вырезать, после этого нужно вынуть дейдвудный вал, открутить гайку и металлический вал.

Самое главное — это правильно подобрать лопасти. Здесь все напрямую зависит от того, какие габариты у вашей лодки.

Здесь очень важно обратить свое внимание на тот фактор, что самым лучшим решением будет ввести в поиске «моторы на лодку» и на первом попавшемся сайте зайти на сайте, где продаются моторы и задать вопрос консультанту, который предложит вам свою помощь — вы говорите габариты собственного автомобиля, а потом, когда вы получите подходящий мотор, нужно посмотреть на технические характеристики и узнать габариты лопастей

Стоит ли покупать насадку для переделки триммера в лодочный мотор

На этот вопрос однозначного ответа дать невозможно, так как кто-то очень привык к моторам на лодки, а другие их никогда не использовали. При этом, если вы хотите себе действительно мощную лодка, тогда естественно самым выгодным и эффективным решением будет установка стандартного триммера. Но стоит учитывать, что данный вариант является универсальным. Как уже говорилось выше – самое главное грамотно совместить.

Многие специалисты рекомендуют лопасти, аналогичные лопастям вашего старого мотора

Очень важно, что устанавливать необходимо в точном соответствии с инструкцией

Осуществлять установку лучше всего вместе с человеком, который уже осуществлял подобные операции и готов помочь в самые трудные моменты преобразования триммера в лодочный мотор.

Кроме этого, следует обратить свое внимание и на тот момент, что с собой обязательно нужно брать дополнительное топливо, а также как и обычной газонокосилке следует давать возможность “отдохнуть” поскольку из-за очень длительного использования, триммер-мотор может просто выйти из строя прямо на воде. Чем лопасти больше, тем эффективнее будет сам триммер

Чем лопасти больше, тем эффективнее будет сам триммер.

Переделка мотокосы заключается в следующем:

Затем снимается пластмассовая накладка с клавишами. После этого, на самом конце самой гнутой трубы располагается стандартная втулка из бронзы (часто ее называют подшипником скольжения) – ее необходимо аккуратно вырезать, после этого нужно вынуть дейдвудный вал, открутить гайку и металлический вал.

Самое главное – это правильно подобрать лопасти. Здесь все напрямую зависит от того, какие габариты у вашей лодки.

Здесь очень важно обратить свое внимание на тот фактор, что самым лучшим решением будет ввести в поиске “моторы на лодку” и на первом попавшемся сайте зайти на сайте, где продаются моторы и консультанту, который предложит вам свою помощь – вы говорите габариты собственного автомобиля, а потом, когда вы получите подходящий мотор, нужно посмотреть на технические характеристики и узнать габариты лопастей

Принцип работы

Триммер имеет более высокую скорость оборотов лопастей, что дает возможность передвигаться по воде с более высокой скоростью, что позволит приступить к рыбной ловле быстрее, чем с мотором. Все видели, как работе триммер – как стрижет газон и обычную траву, но тут, его лопасти вывернуты в другую сторону и при этом, выполняет функцию максимально экономного мотора.

И самое главное – это то, что абсолютно каждый может им управлять – самое главное понять, чем выше к поверхности воды находится сами лопасти, тем быстрее скорость оборотом и тем самым – выше скорость.

А вот если триммер ниже, скорость будет ниже. Но самым главным недостатком триммером по сравнению с обыкновенными лодочными моторами – это то, что они очень громкие и их не стоит использовать на полную, если не хотите спугнуть рыбу.

https://youtube.com/watch?v=NOgS4b3XPC0

Как сделать мотор для лодки из триммера: способы и советы

Наличие лодки делает отдых или рыбалку на любом водоеме, будь то река, озеро или даже море, более приятным и увлекательным событием. Несмотря на то что многие виды надувных плавсредств, часто применяющихся отдыхающими на пресноводных водоемах, оснащены лишь веслами, при желании можно самостоятельно изготовить мотор для лодки из триммера. Большинство современных триммеров, использующихся для подстригания газонов, являются прекрасной основой для изготовления самодельного мотора для надувной лодки, отличающейся сравнительно небольшим весом. Учитывая механизм работы триммера, основой задачей для любого человека, желающего изготовить из него мотор для лодки, является преобразование нижней насадки, предназначенной для скашивания травы, в полноценный винт с лопастями.

Любой современный триммер имеет почти все необходимые части для превращения его в мотор для лодки, в том числе достаточно мощный двигатель и штангу, включающую вал, передающий кручение. Таким образом, для преобразования триммера в полноценный лодочный мотор его необходимо оснастить винтом с лопастями, подвесом на транец и, конечно же, заменить рукоять управления. Для изготовления самодельного мотора для лодки вполне достаточно будет триммера с двухтактным двигателем, заявленная мощность которого составляет не менее 700 Вт. Такие триммеры компактны и их вес обычно не превышает 5 кг. Если нужен более мощный мотор для лодки, лучше взять за основу четырехтактный триммер. Кроме того, вторым важным моментом в деле преобразования триммера в мотор для надувной лодки является крепеж защитной конструкции, которая не допустит повреждения лопастей при касании ими дна или зацепки различного мусора и водорослей.

Итак, начинать превращение триммера в полноценный мотор для надувной лодки стоит с замены нижней насадки для кошения травы на лопасти, а также изогнутой штанги, так как это самый сложный момент. В первую очередь следует снять с триммера бобину с леской и открутить имеющуюся на штанге гайку, которая понадобится в дальнейшей работе. Далее следует гайку аккуратно разрезать пилой по металлу, чтобы получилось две, но меньшего размера. После этого нужно аккуратно снять и вынуть пластмассовую кнопку газа. Учитывая, что, как правило, на конце штанге установлен подшипник скольжения, а не роликовый, его нужно будет вырезать, причем максимально аккуратно. Подшипник скольжения представлен обычной бронзовой втулкой. Перед тем как проводить эту манипуляцию, следует вынуть из основной трубы-штанги, имеющийся в ней гибкий и дейдвудный валы. В последнюю очередь из трубы-штанги нужно аккуратно удалить пластмассовый протектор.

После того как все необходимые элементы будут аккуратно извлечены из «родимой» изогнутой штанги, следует подобрать дюралевую прямую трубку, которая заменит ее. В новую прямую штангу аккуратно впрессовывается бронзовая втулка, а далее устанавливается гибкий вал и пластиковый протектор. Далее нужно изготовить винт из обычной полоски дюраля, толщина которого должна быть не менее 2 мм. Размер дюралевого листа должен составлять 100Х30 см. Далее на бумагу наносится чертеж будущего винта, причем в его центре нужно сделать округлое отверстие, соответствующее диаметру вала. Готовое лекало следует переместить на лист дюраля и вырезать по нему винт. Готовый винт нужно положить на любую ровную горизонтальную поверхность и аккуратно загнуть каждую из 2-х лопастей под изгибом вверх. Лучше всего загибать лопасть примерно на 10 мм. Если дюралевый винт плохо гнется его нужно прогреть и отогнуть края лопастей пассатижами.

На новую штангу, с установленными в ней всеми необходимыми элементами, надевается штатная гайка, на которую фиксируется винт. С внешней стороны винт фиксируется второй штатной гайкой. Чтобы улучшить внешний вид винта, следует прикрыть штатную гайку конусной резинкой, которую можно приобрести в любом автомагазине. Далее вместо удаленной ранее накладки с включателем газа следует установить обычный переключатель скоростей для велосипеда. Затем нужно сделать кольцевую насадку, которая будет прикрывать винт, не давая ему повреждаться о камни или накручивать водоросли. Насадка представляет собой длинный лист металлический лист, ширина которого должна составлять около 15 см, согнутый в круг и зафиксированный болтами, с отходящими от него крепежными элементами. Крепится защитная насадка хомутами непосредственно к штанге. Мотор триммер в последнюю очередь фиксируется на лодочный транец струбциной.

Мотор для лодки из триммера

Идея легкого подвесного мотора для небольшой лодки, в том числе резиновой, интересует множество рыбаков и не только. Мотор, который мог бы стать альтернативой электрическому двигателю с тяжелыми и не дешевыми аккумуляторами и малым запасом хода плюс не возможностью подзарядки на природе, для многих мечта. Если прибавить сравнительно малую цену и универсальность, то есть возможность использовать в других полезных целях — то тогда мотор триммера (мотокосы или газонокосилки — называйте как хотите) — очень не плохой вариант. А если триммер у Вас уже есть, так тем более не плохо бы его использовать и в виде двигателя для лодки. Почему триммер? Легкий, современный, «малопьющий», со встроенным баком мотор, с готовыми элементами управления: ручка газа, стартер. Есть даже длинная «нога», что еще надо?

А надо приспособить этот агрегат к лодке, чтобы он выполнял функции лодочного мотора. И здесь есть различные варианты.

Первый, наиболее простой, хоть и не самый дешевый — покупаем необходимые детали.

— Струбцина для крепления самодельного лодочного мотора из триммера на транец лодки

Хотя покупать готовую не обязательно, вполне можно изготовить и самостоятельно. Немного фантазии и прямые руки.

— Гребной винт. Здесь слегка сложнее, но не безнадежно. По первому варианту просто покупаем готовый набор. Да, есть такие наборы для применения триммера в качестве лодочного мотора, хоть в магазине Вы вряд ли такое встретите встретите, а заказать через интернет не составит проблемы. В комплект входит привод из нержавейки и куча переходников к гибкому валу триммера. Переходники позволяют не задумываться о выборе конкретной модели триммера, то есть являются универсальными и это радует. К стати, струбцина зачастую тоже идет в комплекте, так что если надумали покупать, то сначала уточните состав комплекта, дабы не получилось перебор со струбцинами.

Переделка: мотор для лодки на базе триммера
