Как сделать кроссовер для колонок своими руками

Модели с одним динамиком

Колонки с одним динамиком являются очень распространенными. Чтобы собрать модель, придется в первую очередь заняться корпусом. С этой целью часто используется фанера. В конце работы ее придется обшить. Однако в первую очередь следует изготовить боковые стойки. Для этой цели придется воспользоваться лобзиком. Динамик для колонки можно подобрать небольшой мощности.

Внутренняя сторона фанеры в обязательном порядке прошивается виброизоляционной лентой. После закрепления динамика фиксируется уплотнитель. С этой целью используется клей. Далее останется лишь прикрепить диффузор. Некоторые для него изготавливают отдельную полку и фиксируют стогующими шурупами. Чтобы подсоединить динамик к штекеру, устанавливается клеммник. Как включить колонки? С этой целью используется кабель от клеммника, который должен вести к источнику питания.

Какие головные устройства выбирать?


по размеру установки: 1 DIN и 2 DIN — это международные стандарты размеров принятые производителями с 1984г. — 1 DIN — размер 178×50 мм; — 2 DIN — размер 178×100 мм. Также существует промежуточный формат 1,5 DIN с габаритами 178×75 мм. Данный стандарт не получил широкого распространения. Что касается глубины магнитол, то здесь производители ограничены только здравым смыслом. Однако в среднем глубина магнитол составляет 160 мм. Большинство авто-производителей предусматривают в своих автомобилях установку магнитолы одного формата, однако модели с гнездом для магнитолы 2DIN дают возможность поставить магнитолу 1DIN — для этого достаточно установить переходную рамку.

Не все производители перешли на стандарт DIN, и продолжают устанавливать на свои автомобили штатные магнитолы с непредусмотренными стандартом размерами. Поэтому при замене нестандартной штатной магнитолы на магнитолу 1DIN или 2DIN необходимо использовать переходную рамку.


Для автомагнитол 2 DIN можно выбрать как с простым секторальным дисплеем, так и мультимедийную с сенсорным дисплеем. Еще раз повторимся на качество звука будет влиять элементная база — детали из которых собрана магнитола. Скажем: 1Din — в качественном исполнении может звучать на порядок лучше китайской 2 DIN мультимедийной с навигацией, камерами, видео-регистратором и прочими «вкусностями».

Если вопрос стоит о качестве звука и камере заднего вида или нескольких камерах, навигации — тогда ваш выбор однозначно на мультимедийных станциях, которые многое что умеют помимо воспроизведения качественного звука. Кстати они могут быть и с размером 1 DIN ( экран при этом может «заезжать — выезжать» внутрь автомагнитолы).

Усилители —

Современную качественную автомобильную аудиосистему невозможно представить без усилителя и на это есть несколько причин. Он улучшает качество звучания музыки даже при негромком прослушивании, за счёт того, что уровень искажений у него намного меньше, чем у усилителя, встроенного в магнитолу. Без усилителя невозможно достичь естественного звучания в автомобиле. Автомобильные усилители оснащены большим количеством встроенных фильтров и регулировок, позволяющих точно настроить многополосную систему. Такие системы также требуют замены штатной аудио-проводки на более качественную, разработанную специально (с низким сопротивлением в определенном диапазоне передаваемых частот).

Размер

Они все отличаются размерами, что очень важно в плане акустического оформления. Не стоит выбирать динамики, имеющие размер меньше 16 см

В противном случае не удастся добиться приемлемого качества звука на низко и среднечастотных диапазонах. Применительно к высокочастотным этой рекомендации не стоит следовать.

Внимание! Для того чтобы звук на низких частотах приобрел глубину басов, требуются динамики, имеющие значительные размеры. Если вы не собираетесь использовать сабвуфер, то желательно придерживаться того, чтобы фронтальная акустика соотносилась с размером 16–17 см

Наличие же сабвуфера способно снизить допустимые параметры до 13 см без потери качества звучания

Если вы не собираетесь использовать сабвуфер, то желательно придерживаться того, чтобы фронтальная акустика соотносилась с размером 16–17 см. Наличие же сабвуфера способно снизить допустимые параметры до 13 см без потери качества звучания.

Расходы на самодельные домашние колонки

Примерно вот такая калькуляция расходов несколько лет назад получилась на эти DIY колонки для дома, сделанные своими руками за пару недель по вечерам после работы:

  • Динамики — 15000 руб
  • Трансформаторы — 2×800 руб
  • Силовой провод — 200 руб
  • 2 радиатора — 2×200 руб
  • Остальные электродетали — 1000 руб
  • ДСП (с распилом) — 1000 руб
  • Синтепон — 400 руб
  • Клей — 200 руб
  • Герметик — 100 руб
  • Шпатлевка — 100 руб
  • Пленка (под дерево) — 300 руб
  • Серебристая пленка — 500 руб

Суммарно всех расходов получилось до 20 000 рублей, это не считая звуковой карты, потому что в итоге от неё оказалось вполне можно отказаться!

Собрать собственную бюджетную аудио-систему для обычной квартиры вполне возможно! Правильно сделанная своими руками акустическая система, будет звучать не хуже, а то и лучше, чем за те же деньги купленная «фирменная». Практически все компоненты для DIY колонок можно заказать через интернет с доставкой по стране. Многие производители динамиков сами публикуют готовые схемы корпусов для соответствующих динамиков, то есть у вас есть готовая «выкройка», и можно напилить деталей корпуса не заморачиваясь с самостоятельными расчетами. Но даже если готовой схемы корпуса у вас нет, то существует софт и сервисы для расчета параметров и размеров корпусов под определенные характеристики динамиков. Если вы знаете общие принципы аудиосистемы, то сможете собрать её своими руками в домашних условиях!

Предназначение

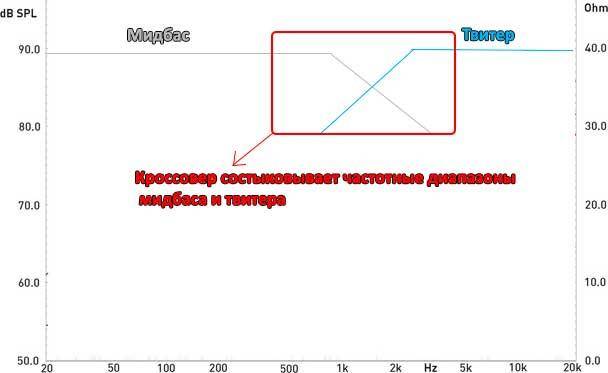

Кроссовер – это специальное устройство в структуре акустической системы, предназначенное для подготовки требуемого частного диапазона для каждой из установленных звуковых колонок. Последние разработаны для эксплуатации в пределах определённых частотных диапазонов. Выход частоты сигнала, подаваемого на колонку за границы диапазона может привести, как минимум, к искажениям воспроизводимого звука, например:

  1. при подаче слишком низкой частоты исказится звуковая картина;
  2. при подаче слишком высокой частоты владелец стереосистемы столкнётся не только с искажением звука,но и с выходом из строя твитера (высокочастотного динамика).Он может просто не выдержать этого режима работы.

В нормальных условиях задачей высокочастотного динамика является воспроизведение звука только высокой частоты, низкочастотного, соответственно, низкой. Полоса же, средних частот подаётся на мидвуфер – динамик, отвечающий за звучание средних частот. Исходя из вышесказанного, чтобы качественно воспроизвести автозвук, надо выделить соответствующие полосы частот и подать их на конкретные динамики. Для решения этой задачи и применяется кроссовер.

Устройство кроссовера

Конструктивно в кроссовер входит пара частотных фильтров, работающих следующим образом: например, если частота разделения установлена в 1000 Гц, один из фильтров будет выделять частоты ниже этого показателя. А второй – обрабатывать только полосу частот, превышающих заданную отметку. У фильтров есть свои названия: лоу-пасс – для обработки частоты ниже тысячи герц; хай-пасс – для обработки частоты выше тысячи герц.

Итак, выше был представлен принцип, по которому работает двухполосный кроссовер. На рынке существует и продукция трехполосного типа. Основное отличие, как становится понятно из названия, это третий фильтр, обрабатывающий среднюю полосу частот, от шестисот до пяти тысяч герц.

По сути, увеличение каналов фильтрации звуковой полосы, и последующая подача их на соответствующие динамики, приводит к более качественному и естественному звуковоспроизведению внутри авто.

Технические особенности

В большинстве современных кроссоверов присутствуют катушки индуктивности и конденсаторы. В зависимости от количества и качества изготовления этих реактивных элементов, обусловлена стоимость готового изделия.


Для чего же в полосной кроссовер входят катушки и конденсаторы? Причина в том, что это самые простые реактивные элементы. Они без особых трудностей обрабатывают разные частоты звукового сигнала.

Конденсаторы могут выделять и обрабатывать высокие частоты, в то время как катушки нужны для регулирования низких. Грамотно используя эти свойства, в результате можно получить самый простой частотный фильтр. Здесь нет смысла углубляться в сложные законы физики и приводить в качестве примера формулы. Тот, кто хочет более подробно ознакомиться с теоретическими основами, без труда найдёт информацию в учебниках или интернете. Профильным специалистам достаточно освежить в памяти принцип работы сетей LC-CL типа.

Количество реактивных элементов влияет на показатель разрядности кроссовера. Цифрой 1 обозначается один элемент, 2 – соответственно, два. В зависимости от количества и схемы подключения элементов, система по-разному осуществляет фильтрацию неподходящих частот для конкретного канала.

Изготовление корпуса

В качестве стенок для колонки можно использовать обычный лист МДФ или ДСП. При этом недопустимо использовать фанеру, так как по своим характеристикам она очень гибкая и издает сильный резонанс. В ходе выполнения корпуса для акустической системы также учтите тот факт, то чем больше воздуха будет оставаться внутри ящика, тем мягче будут басы. Поэтому оставляйте как можно больше свободного места, однако все должно быть в меру (иначе такие колонки попросту невозможно будет транспортировать).

Полку разместите так, чтобы на колонки попадало максимальное количество воздуха. Дальше пометьте маркером места для распила. Теперь можно смело резать лист ДСП электролобзиком. Отметим также, что края обрезанных частей дерева следует тщательно выровнять. Для этого примените маленькую строительную болгарку. Учтите, что она может работать с несколькими дисками – по металлу и по дереву. Нам нужен последний вариант, так как при обработке подобных материалов режущий элемент первого типа попросту стирается и даже дымит. Специалисты рекомендуют использовать лепестковый круг.

Теперь дело осталось за малым. На корпусе обозначьте места для вкручивания мебельных саморезов и при помощи шуруповерта закрутите их до конца. В случае с винтами предварительно сделайте разметку под них и просверлите сквозные отверстия. Все, корпус для акустической системы успешно изготовлен.

Установка и подключение

Чтобы выполнить монтаж, и установить колонки требуется сделать следующее (примером взята установка в дверях):

  1. После снятия обшивки с дверей в месте, где будет устанавливаться колонка, проделывается отверстие соответствующего диаметра.
  2. Далее необходимо проложить провода. Если отверстия для них отсутствуют – их необходимо сделать самостоятельно, используя дрель. Требуется исключить контакт кабеля с металлическими частями автомобиля (для этого необходимо использовать гофру или прокладочные кольца). В большинстве случаев провода укладываются параллельно штатной проводке – это позволяет избежать проблем в будущем и добиться максимальной безопасности. В дверях необходимо укладывать провода так, чтобы при открытии и закрытии двери кабель проворачивался, а не изгибался. После проведения проводов требуется провести проверку мультиметром на наличие коротких замыканий (измерить сопротивление, которое должно составлять 3-4 Ом).
  3. Динамик крепится к обшивке на двухсторонний скотч.
  4. Выполнив все вышеописанные действия, требуется правильно подключить колонки к системе. Необходимо помнить, что возможны разные способы подключения, но рекомендуется подключать колонки к кроссоверу или фильтру частот для того, чтобы достичь лучшего звучания. Ещё один рекомендуемый способ – подключение через усилитель. Потребуется протянуть провода от него до пищалок. Подключение необходимо осуществлять только по схемам подключения (в зависимости от способа) и не отклоняться от них.
  5. Требуется проверить работу оборудования и провести его настройку. Если всё сделано правильно – устройства будут работать нормально.
  6. Установить разобранные детали на место и закрепить.

Итог: установить твитеры в автомобиль не сложно и это может сделать любой автовладелец. Но если соответствующего опыта нет, а изучать самостоятельную установку не хватает времени или есть сомнения в успехе – лучше обратиться к специалистам или в автосервис.

Другие особенности

На сегодняшний день самым распространенным вариантом твитера является электродинамическая система. Конструктивно она состоит из корпуса, магнита, катушки с обмоткой, диафрагмы с мембраной и запитывающих проводов с клеммами. При подаче сигнала, в катушке протекает ток, образуется электромагнитное поле. Оно взаимодействует с магнитом, возникают механические колебания, которые передаются на диафрагму. Последняя создаёт акустические волны, слышен звук. Чтобы повысить эффективность звуковоспроизведения, мембрана имеет специфическую купольную форму.


Автомобильные твитеры, как правило, используют шелковые мембраны. Для получения дополнительной жесткости мембрану пропитывают специальным составом. Шелк характеризуется возможностью более эффективно справляться с высокими нагрузками, температурными перепадами и сыростью.


В наиболее дорогих твитерах мембрана изготовляется из тонкого алюминия или титана. Встретить подобное можно только на очень престижных акустических системах. В обычной аудиосистеме автомобиля они попадаются довольно редко. Наиболее же дешевым вариантом является бумажная мембрана.

Помимо того, что звучание хуже, чем в двух предыдущих случаях, такое оборудование имеет крайне малый срок эксплуатации. И это неудивительно, поскольку бумага не может обеспечить качественную работу твитера в условиях низкой температуры, повышенного уровня влажности и высокой нагрузки. Когда машина повышает обороты двигателя, может ощущаться посторонний звук.


Не забудьте, что настроить пищалку можно и с помощью магнитолы. Даже в самых дешевых моделях имеется возможность настройки высоких частот. В частности, модели среднего ценового диапазона имеют встроенный эквалайзер, значительно упрощающий задачу.

Активные и пассивные

Еще одна классификация – это пассивные и активные. Главное отличие между этими двумя видами заключается в компонентах, из которых они состоят.

Активные состоят из таких компонентов, которым необходима постоянная работа питающих источников. Это, например, микроконтроллеры, усилители и другие элементы.

Что же касается пассивных, то они создаются из таких элементов, которые не нуждаются в питании, например, катушки, а также конденсаторы, резисторы.

Еще одно отличие заключается в том, что активные могут быть монтированы лишь перед усилителем, а у пассивных выбор больше – их можно монтировать и перед самим динамиком.

Автомагнитола CD Kenwood KDC-300UV 1DIN 4×50Вт

Наличие : нет в наличии

Лучший отзыв

Достоинства: Огромный функционал: три пары линеек 13-ти полосный эквалайзер встроенный кроссовер, умеющий разруливать трехполоску. Режет миды и с низу и сверху, пищалки режет начиная от 1 кГц и до 12.3 кГц.

Описание

Перед Вами современный и простой в эксплуатации автопроигрыватель Kenwood KDC-300UV. Представленное устройство спроектировано талантливыми инженерами компании Kenwood исключительно из качественных материалов в соответствии с передовыми технологиями. А значит, Вы можете быть на 100% уверены в безукоризненном качестве прибора. Автопроигрыватель Kenwood KDC-300UV отличается тем, что оборудован революционным 24-битовым цифро-аналоговым преобразователем, улучшающим качество акустики, а также трехполосным эквалайзером, который также предназначен для того, чтобы музыка звучала идеально. Встроенный фильтр низких частот позаботится о том, чтобы музыка не резала слух. Плюсом устройства является его возможность воспроизводить музыку со смартфонов. Kenwood KDC-300UV способен корректно взаимодействовать с мобильными аппаратами, работающими на базе Android, iPhone, а также с iPod. Воспроизведение музыки также допустимо с флеш-накопителей. Для этого передняя панель автопроигрывателя оснащена USB-портом.

Проблемы динамиков

Но сначала надо разобраться зачем вообще это все понадобилось. Динамик — это сложная система со своими резонансами и способами их гашений.

И даже если бы динамик был идеальным, то его амплитудно-частотная характеристика все равно не была бы прямой из-за индуктивности катушки и особенностей излучения звука диффузором, которые упрощенно выражаются в параметрах Тиля — Смолла.

Проблемы возникают еще и из-за того, что диффузор динамика имеет некоторую массу и жесткость, а также сам по себе представляет колебательную систему.

Визуализация этого эффекта получила название фигуры Хладни.

Звук портят и другие причины. Например, если динамики слишком большие, то интерференция и дифракция звука делают АЧХ зависимой от расположения слушателя относительно колонок. Для нивелирования этих эффектов акустические системы собирают из нескольких динамиков в соответствии с их возможностями.

Самодельные кроссоверы

Случается, что став обладателем дорогой автомобильной акустики, владелец обнаруживает, что в комплекте нет кроссоверов. Понятно, что без них обойтись будет невозможно, так как ВЧ динамики могут просто напросто сгореть. Что делать? Ответ до смешного прост – изготовить их своими руками.

Инструменты

Для начала вооружимся необходимыми инструментами:

  • Хорошим и удобным паяльником.
  • Специальным прибором, измеряющим индуктивность.
  • Клеем «Момент».
  • Хлорным железом.
  • Фольгированным стеклотекстолитом.
  • Термоусадочной трубкой.
  • Силиконовым герметиком.

Схема кроссовера

 Итак:

В первую очередь, надо тщательнейшим образом изучить теххарактеристики купленных динамиков

Особое внимание рекомендуется уделить низким частотам пищалок, а также уровню характеристической чувствительности НЧ и ВЧ динамиков.
Затем нужно подобрать правильную электрическую схему, подразумевающую подключение кроссовера.

Схема кроссовера

Катушка индуктивности

Катушки индуктивности в кроссовере

 Итак:

Наматываем катушки индуктивности для динамиков. Отметим, что делая это для НЧ-динамика, лучше пользоваться медной проволокой, имеющей диаметр 1 мм и изолированной специальным лаком.

Делаем печатную плату

 Итак:

  • Пришло самое время начертить плату на бумаге. Делать это нужно, исходя из размеров получившихся катушек и резисторов.
  • Чертим плату и переносим ее на лист специального материала.

https://youtube.com/watch?v=cyv0Wm8BTYM

Платы нашего будущего кроссовера собираем согласно схеме установки.

Кроссовер, собранный по стандартной схеме

Соединяем акустические провода

 Итак:

Соединяем акустические провода, используя обычный паяльник. В работе нужно быть крайне внимательным и не перепутать выходы для НЧ и ВЧ-динамика

Обратить внимание нужно и на полярность.
Клей пригодится и здесь. Нужно залить «Моментом» провода, которые припаяли, что предохранит опять же от вибраций и возможных переломов.

Подключение

 Итак:

  • Проводим пробное подключение и убеждаемся в том, что сигнал подается на каждый динамик с соответствующего выхода самодельного кроссовера.
  • Если это необходимо, то можно включить и резистор сопротивлением 4 Ом перед ВЧ-фильтром.

Кроссовер акустический автомобильный

Готовый своими руками кроссовер обтягиваем термоусадочной трубкой, соблюдая нужные размеры. Заливаем края обязательно силиконом, чтобы внутрь кроссовера не попала влага или пыль. Представленная инструкция поможет изготовить самодельный кроссовер для акустики без особых проблем. В процессе операции рекомендуется изучить дополнительно фото и видео – материалы. Что касается цены на расходные материалы, то она зависит от количества катушек и выходов под динамики

Немаловажное значение имеет и материал, который используется

Как сделать кроссовер для акустики

Собрать подобную конструкцию достаточно просто, главное знать секреты сборки. Подобный кроссовер имеет два основных преимущества:

  • Экономия средств. Качественное устройства стоит достаточно дорого, чего не скажешь о самодельном варианте.
  • Увлекательный процесс сборки. Поэтапно собирая детали, можно разобраться в работе прибора. Это облегчит ремонт деталей при последующей поломке.

Схема кроссовера

В первую очередь проверяются параметры динамиков, их частота и уровень чувствительности. После чего, подбирается электрическая схема для подключения механизма. Предпочтительнее выбрать фильтры второго порядка, так, как параметры частоты увеличиваются в небольших салонах автомобилей.

Если использовать фильтр первого порядка при подключении динамиков для воспроизведения высоких частот, возникает шипение, а низко частотные усиливают яркость звука. В совокупности получается неразборчивое и непонятное звучание. Хотя в больших салонах это менее заметно.

Катушка индуктивности

Необходима для подавления помех. Для ее изготовления понадобится изолированный проводник, который следует намотать. В случае с низко частотными динамиками используется медная проволока толщиной 1мм, покрытая специальным изоляционным слоем. Наматываемые спирали закрепляются клеем

Применение ферритовых сердечников уменьшает массу и габариты устройства. Сокращаются расходы проволоки, цена которой достаточно высока. Также увеличивается открытое сопротивление катушки. Полученную индуктивность легко регулировать специальным измерительным устройством.

Как сделать печатную плату

Пластина из пары проводящих рисунков, которые расположены на плоскости диэлектрического основания. Сделать плату самостоятельно можно в несколько этапов. Сначала нанести изображение платы на бумаге

При чертеже важно отталкиваться от размеров готового резистора и намотанных катушек. Перенести плату на специальный материал (стеклотекстолит, покрытый слоем медной фольги)

Затем подготовить отверстия для подсоединения проводов к деталям. Удалить поверхностный слой панели протравливанием. Для этого в макет устройства добавляется раствор с хлорным железом.

Основательная сборка

Как дальше изготовляется трехполосная акустическая система своими руками? После того как вы изготовили корпус (так называемый «моноблок»), можно приступать к основательной сборке конструкции. Здесь лучше всего применить аккумуляторный шуруповерт с 4-милиметровым шестигранником для закручивания винтов. Помните, что внутри колонки распределяется своя звуковая нагрузка от минимума до максимума – нижняя стенка, верхняя, передняя и боковая.

Как далее делается акустическая система своими руками? На следующем этапе места соединений следует обработать силиконовым герметиком. Это необходимо для того, чтобы предотвратить проникновение лишних звуковых волн из корпуса наружу через щели. Таким образом, уровень воспроизведения музыки станет еще более качественным. Как далее делается акустическая система своими руками? После смазки всех щелей герметиком вам необходимо будет установить динамики и магнитолу. Последнюю лучше приобрести в собранном виде. Динамики вместе с магнитолой устанавливаются через проделанные отверстия в нижнюю стенку моноблока.

Когда все будет готово, финальный вид конструкции должен иметь следующий облик: на тыльной стороне моноблока размещен блок питания, по бокам два динамика (при этом каждый из них располагается в отдельной колонке) и посередине автомобильная магнитола. Изготовление акустических систем своими руками происходит в определенном порядке действий – сначала монтируется блок питания, а потом магнитола. Так вам будет гораздо удобнее прикручивать крепежные элементы. Но на данном этапе акустическая система для телевизора и ПК еще окончательно не собрана. Далее вам необходимо будет произвести усиление жесткости углов. Об этом мы расскажем вам в следующем разделе.
