Испытания.
Так как я не располагаю измерительной комнатой, то пришлось снять (АЧХ), как с самодельных АС, так и с промышленной колонки “S-30”, чтобы можно было иметь хоть какую-то точку отсчёта.
Это АЧХ «Белого шума» снятая с «S-30».
То же самое для самоделки с одним широкополосным динамиком.
АЧХ самодельной двухполосной АС.
На слух, однополосная АС звучат намного звонче, чем «S-30», а двухполосная чуть лучше по высоким частотам. Конечно же, обе уступают «S-30» по низким частотам. Собственно, это подтверждается и графиками.
Чтобы убрать горб АЧХ в районе 400Гц, который неприятно воспринимается на слух, пришлось воспользоваться эквалайзером аудиокарты.
Вот, что получилось после коррекции двухполосной АС.
К недостаткам «сантехнических» АС можно отнести сравнительно небольшую максимально допустимую мощность, при сравнительно больших габаритах. Но, это можно отнести к издержкам бюджетного решения.
Что же касается сравнения качества звучания с китайскими пластмассовыми колонками, то последние уже пошли искать себе другого слушателя.
Если кто-нибудь захочет повторить эту конструкцию, то будьте осторожны при подключении АС к УНЧ большой мощности. Повредить динамик, рассчитанный на применение в открытых АС, очень просто, особенно на низких частотах.
При испытаниях я использовал 30-ти ваттный усилитель и по-неосторожности у одной из головок, 1978 года выпуска, разрушил катушку (видимо отклеилась часть витков)
Конструкция и детали.
В данной АС сигнал к высокочастотному динамику подаётся через токоведущие штанги, которыми он крепится к низкочастотному динамику. Штанги изготовлены из медной проволоки ПЭВ-2 диаметром 1,5мм. Длина каждой заготовки 65мм. В месте соединения с токоведущими лепестками, штанга зачищена от лака и залужена.
Для того чтобы не произошло замыкание сигнала на корпус динамиков, используются изолирующие втулки и шайбы.
Узел крепления штанги к ВЧ головке.
Узел крепления штанги и кронштейна к НЧ головке.
На картинке изображён крепёж и детали, используемые при сборке АС.
Катушка фильтра намотана медным изолированным проводом ПЭЛ-2 диаметром 1мм. на бобышке от самоклеящейся ленты (скотча) и имеет 95 витков, намотанных в четыре слоя. Слои при намотке крепились клеем БФ-4.
Конденсатор и катушка крепятся к кронштейну, который, в свою очередь, крепится к динамикам.
Кронштейн изготовлен из стальной полоски шириной 8мм, сечением 1мм по этому чертежу. Пунктирной линией обозначены места гибки.
Вот так выглядит узел динамиков в сборе. Центровка низкочастотного динамика в пазу резинового уплотнителя осуществляется двумя изолирующими и двумя стальным втулками диаметром 8мм.
В качестве стопорных элементов при сборке АС были применены пружинные шайбы (гровер). Вместо них можно использовать любую нитро краску или клей БФ.
Интересные факты и полезные советы

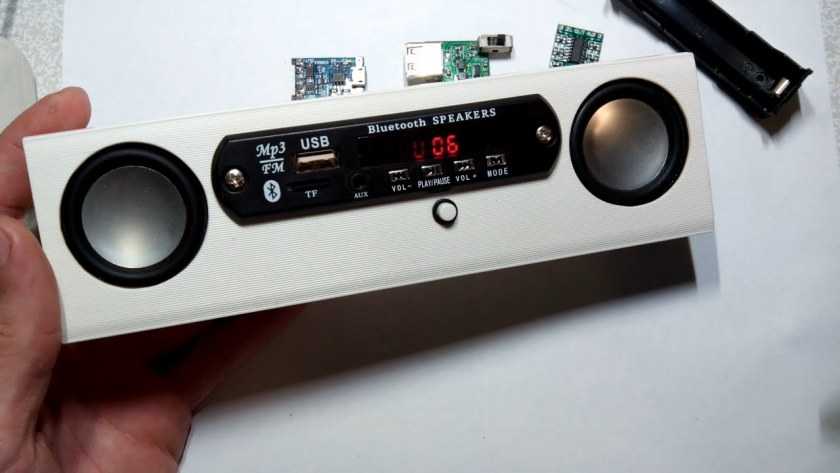

Портативная колонка может понадобиться при многих обстоятельствах : отдых на природе, катание на велосипеде, на отдыхе на даче и т.д. Сейчас я расскажу вам один из вариантов её изготовления.
Что вам понадобится:
-микросхема TDA2003 или её аналоги ,К174УН14 – отечественный аналог (цена приблизительно 0.3 $) -конденсаторы : а)10 mf 16v -1шт. б)100 mf 16 v — 2шт. в)0.1 mf 16v — 1шт. г)470 mf 16 v — 1шт. (можно использывать и конденсаторы больше чем на 16v,но как правило они потребляют больше энергии) -резисторы : а)10 om — 1шт б)1 om — 1шт в)1kom — 1шт -динамик (о нём позже) -паяльник,припой.
1. Составляем список нужных нам компонентов
и идём в ближайший радиомагазин,там мы купим все детали и соберём свой МОНО усилитель. Я предлагаю выбрать именно моно усилитель по нескольким причинам : 1)меньше потребление энергии по сравнению со стерео усилителем. 2) от портативной колонки, на мой взгляд, требуется такие вещи, как – качество звука, громкость, время автономной работы.
После того, как мы купили все необходимые нам компоненты, мы можем приступать непосредственно к сборке усилителя. (схема внизу) эта схема проверена мною ни раз, у неё хорошее качество звука, и она достаточно проста в изготовлении и не требует настройки. —————————————————————————————- собирать усилитель рекомендуется на печ.плате , но если навыков её изготовления нет , то можно собрать на картонке (просто прокалываете дырочки, вставляете в них детали и соединяете по схеме)
3. После того, как мы благополучно закончили со сборкой, нам надо позаботиться об охлаждении TDA2003
. Для этого рекомендую использовать небольшой радиатор, который крепится болтом к отверстию на микросхеме, также для лучшей отдачи тепла можно воспользоваться ещё и термопастой.
4. Теперь нам нужно позаботься о питании
нашего усилителя ,вот его диапазоны питания – от 8 до 16 в. (рекомендуемая 14.4 в.). я использовал 3 аккума от моб.телефонов, которые в сумме выдавали 11.1 в. чего вполне достаточно для питания нашего усилителя. также можно использовать AAA или AA аккумы , нам понадобится 8 шт. ,что в сумме даст 12в.
5. Выбор динамика.
К данному усилителю подходят динамики на 2,4,8 ом. 2 ом 10 вт 4 ом 5 вт 8 ом 2.5 вт но на своём опыте скажу,что подключал автомобильный (4 ом) динамик PIONEER на 30 вт,и играл он очень громко и качественно
5. За основу корпуса
для нашей портативной колонку мы можем взять корпус от сломанной комп.колонки, но для качественного звука нам нужно самим сделать деревянный корпус. Делается он из фанеры 5-7-слойной, в таком корпусе у колонки будет больше низких частот, и чистый звук на высоких.
Подготовка инструментов
Итак, в ходе работ нам понадобятся следующие материалы и инструменты:
- шуруповерт;
- лист ДСП или МДФ (для изготовления корпуса акустической системы);
- маркер;
- электролобзик;
- блок питания ПК на 400 Вт;
- магнитола;
- болгарка;
- пара акустических динамиков;
- мебельные винты и саморезы;
- герметик (лучше всего использовать на основе силикона);
- вольтметр и клей.
Перед тем как собрать акустическую систему, первым делом проверьте работоспособность магнитолы и выясните, можно ли ее запитать или нет. Также необходимо протестировать и динамики на качество звучания. После этого можно смело приступать к изготовлению корпуса и прочих элементов акустической системы.
Самые интересные ролики на Youtube
Другие статьи посвящённые постройке этого УНЧ.
Как рассчитать и намотать силовой низкочастотный трансформатор для блока питания УНЧ? FAQ.
Техническое задание и сборочный чертёж для самодельного усилителя. УНЧ, часть 2.
Блок питания для усилителя низкой частоты из доступных деталей. УНЧ, часть 3.
Блок электронной регулировки громкости, стереобазы и тембра. УНЧ, часть 4.
Блок оконечных усилителей низкой частоты. УНЧ, часть 5.
Простые технологии обработки пластмассы и металла. УНЧ, часть 6.
Финальная сборка, наладка и испытание. УНЧ, часть 7.
Сначала подумал, что неплохо бы было написать руководство по изготовлению усилителя. Но, мне показалось, что постройка усилителя на современной элементной базе, это немного проще, чем изготовление акустических систем. Поэтому, я решил разбить статью на две части и сначала изготовить простую акустическую стереосистему из самых доступных деталей.
Далее речь пойдёт о простых колонках и усилителе, которые, тем не менее, могли бы дать фору тому убожеству, которое выдают в комплекте с настольным компьютером.
Знаете, есть такие пластмассовые активные Акустические Системы (далее «АС»), в одну из которых уже встроен усилитель на микросхеме в корпусе DIP8. Мне тоже достался такой комплект с моим первым компьютером. Использовать эти колонки, предварительно не убрав в эквалайзере аудиокарты низкие и средние частоты, просто невозможно. А хотелось бы, напротив, иметь возможность поднять высокие и низкие частоты при прослушивании музыки или просмотре фильмов.
Но вернёмся к нашим самоделкам.
Самодельные колонки я изготавливал только два раза и оба раза в юности. Уже тогда мне остро не хватало низких частот, и первая моя колонка была, как теперь бы её назвали, сабвуфером.
Для реализации проекта я изготовил только переднюю панель, а в качестве корпуса использовал нижнее отделение тумбочки от телевизора объёмом литров пятьдесят. Два динамика 4ГД-28 были установлены по диагонали и задрапированы радиотканью. В качестве фильтра НЧ я применил катушку от ниток №10 с намотанным на неё проводом неизвестного сечения. В задней стенке тумбочки наделал отверстий. В начале семидесятых эта конструкция произвела впечатления на моих друзей.
Сейчас тоже можно использовать это опыт, если к уже имеющимся пластмассовым колонкам добавить нечто подобное. Поверьте, такая незамысловатая конструкция легко «сделает» любой сабвуфер от бюджетного домашнего кинотеатра и прочих китайских поделок.
Но на этот раз я решил изготовить традиционную пару АС, так как свободного места в мебели уже не осталось.
Идея применить в качестве корпуса для колонки канализационные трубы пришла случайно, когда я увидел в Интернете статью, автор которой, видимо черпая вдохновение в Home Depot, использовал аналогичные трубы для изготовления пропеллера ветрогенератора.
Так как я никогда не слышал как работает круглая АС, то прежде чем покупать канализационные трубы, склеил трубу нужного диаметра из картона. В качестве шаблона использовал трехлитровые стеклянные банки для консервирования.
Первое же включение макета АС дало положительный результат, и я смело отравился в магазин.
Супергаджеты. Самодельные акустические колонки своими руками
Самодельные акустические колонки своими руками
Давно хотел сделать себе «музыку», чтоб цепляло… Сначала эксперементировал с КИНАПовскими динамиками, неплохо, но не то! Случайно нашел проект HO6.2 от CIARE. Понравился — решил сделать.
Сначала занимался электроникой. Динамики заказал. А вот фильтры пришлось делать самому. Т.к. я не радиоинженер, ставку делал на точное соблюдение схемы (обычно знающие люди кросс потом подстраивают, но тут нужно знать «Как?» — я не знаю… ). Посему конденсаторы сборные (если написано на заводе 10 мФ — это еще ничего не значит!), резисторы сборные. Катушки мотал сам (как выяснилось у них номиналы не типовые). Потом делал сами корпуса. Сделал корпус двойной. Внутренняя часть из МДФ 20 мм (у итальянцев больше ничего не планировалось), внешняя из дуба 20 мм (сам добавил, для красоты-надежности). Кроме того добавил сзади колонки нишу под кросс, т.к. он получался достаточно объемный.
Процесс виден на фото:
Следующий этап — сборка кроссов:
и установка динамиков:
В результате имеем:
Рядом видна самоделка на КИНАПах. Она больше, но звучит хуже! Вообще, послушав Чайру, понял что КИНАП — в сад! Также как и JBL E-50. Звук очень ровный и прозрачный, я даже не знал, что на моих CD есть такие звуки! Все кто слушал мои восторги разделяют. Пожалуй все.
05.10.2013
Оценить самоделку, мастер-класс, идею. Комментарии
Автомобильные модификации
Колонки для автомобилей выпускаются на два или три динамика. Для самостоятельной сборки модели понадобятся листы фанеры. В некоторых случаях используется шпон, покрытый лаком. Чтобы зафиксировать динамик, необходимо сделать отверстие на панели. Следующим шагом устанавливается фазоинвертор. Некоторые модификации изготавливаются с низкочастотными сердечниками. Если рассматривать колонки (самодельные) небольшой мощности, то фазоинвертор разрешается устанавливать без усилителя.
В данном случае для регулировки звуком используется многоканальный кроссовер. Некоторые специалисты клеммники устанавливают за фазоинвертором. Если рассматривать колонки с мощность более 50 Вт, то микросхемы применяются на два усилителя. Диффузор стандартно устанавливается импульсного типа
Перед скреплением корпуса важно позаботиться о виброизоляционном слое. Для клеммника на пластине нужно сделать отдельное отверстие
Некоторые считают, что корпус в обязательном порядке следует зачистить. Провода для колонок подойдут двухжильного типа.
Сборка громкоговорителя.
При установке динамической головки в трубу, будьте внимательны, во избежание повреждения диффузора. Не подносите к центру диффузора металлические предметы, так как они могут быть притянуты магнитной системой динамика.
Во внутренний паз трубы вставляем резиновый уплотнитель.
В паз резинового уплотнителя вставляем пластмассовое кольцо.
Фиксируем положение уплотнителя отрезком провода подходящего диаметра.
Сначала просто наживляем крепёж и закрепляем конец кабеля в скобе. Затем припаиваем к громкоговорителю кабель. Если вы уже припаяли к кабелю специализированный разъём для подключения к усилителю, то сразу сфазируйте динамик. «Плюс» на динамике может быть отмечен, как знаком «+» (плюс), так и маркировочной точкой или даже пупырышком, выдавленном на корпусе. Подробнее о фазировке громкоговорителей можно прочитать здесь.
Кабель обязательно закрепляем на корпусе динамика при помощи стальной скобы или другим надёжным способом. Если этого не сделать, то первый же рывок кабеля выведет динамик из строя.
Теперь, когда кабель припаян, можно вставить динамик в паз резинового уплотнителя. Когда динамик займёт своё место в пазу уплотнителя, нужно затянуть крепёжные винты.
На картинке изображено положение одной из четырёх шайб, обеспечивающих центровку динамика в уплотнительном кольце, до и после затяжки крепёжного винта.
Видеоматериал
Ну что ж, все компоненты готовы, остается лишь их соединить и проверить работоспособность. Сделать колонки для компьютера можно без затруднений, если просто немного разобраться. Набирайтесь терпения и не бойтесь ошибаться, ведь без ошибок вы не сможете получить нужного опыта.

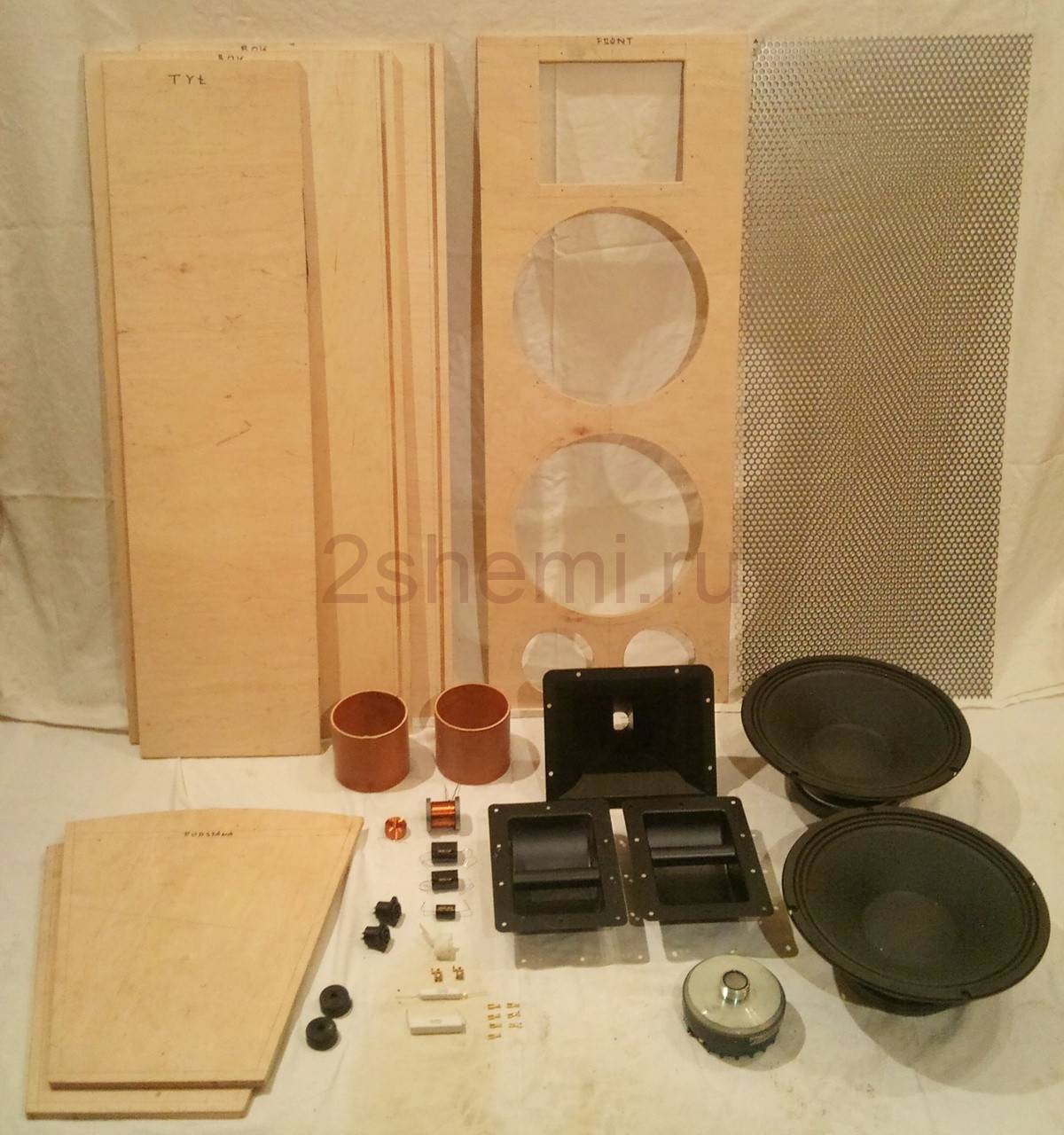

Сборка колонок
Чтобы правильно обрезать элементы, необходимо соблюдать несколько правил: все время используем только одну линейку и рисуем линии черной ручкой, а не карандашом (у неё линия тоньше, лучше видна и полностью одинаковая ширина — карандаш стирается).
Вырезаемые элементы, в которых есть прорези под углом, и в трапециевидной колонке, некоторые из них необходимо выполнить на пиле с наклонным лезвием. Если у вас нет такой пилы, рекомендуем обратиться в столярку — будет красиво и точно вырезано.

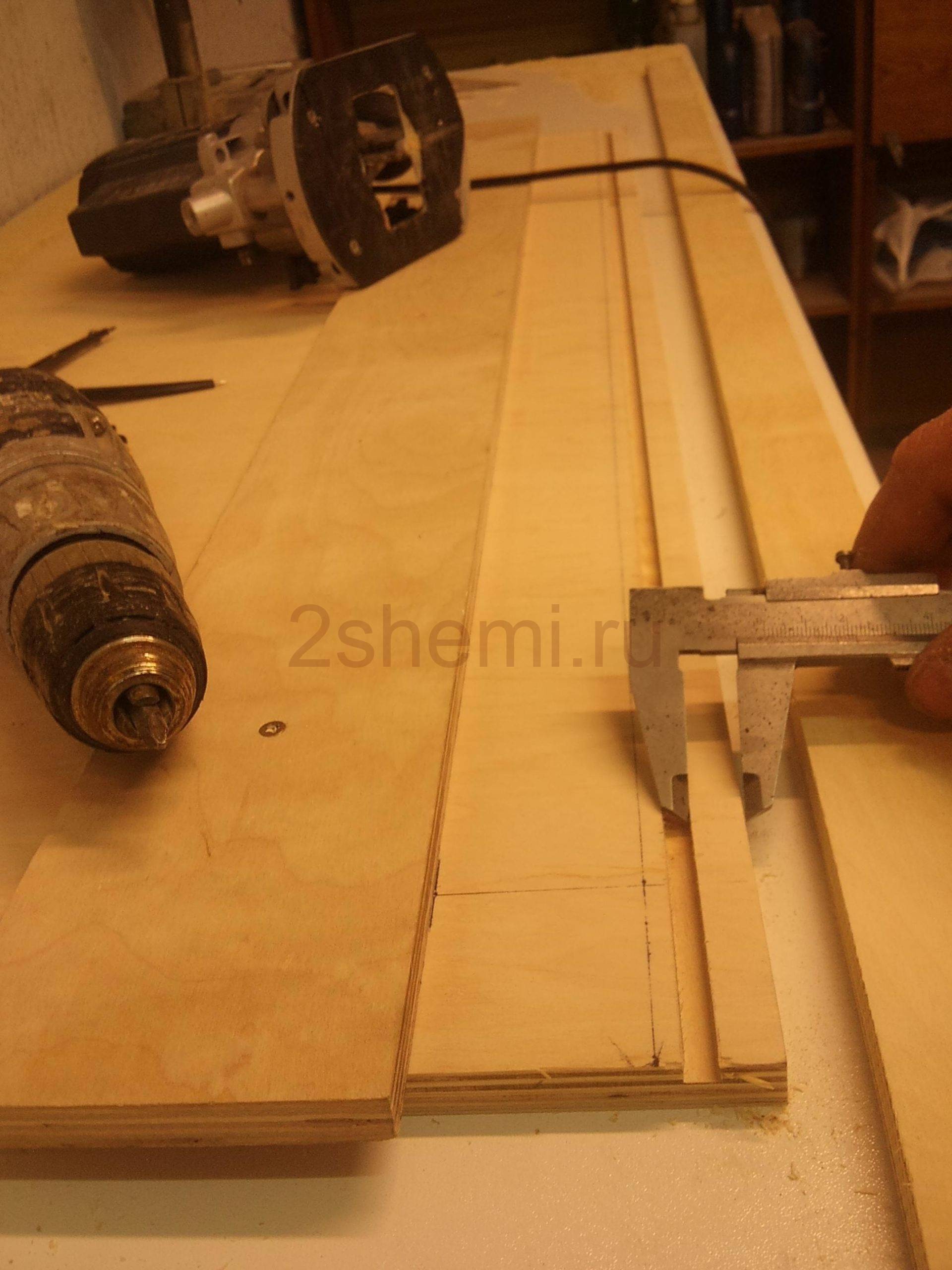

Обрезка канавки для решетки: выберите фрезу с соответствующим диаметром и установите желаемую глубину фрезерования на фрезерном станке
Затем вкрутить «направляющие» в соответствующую линию для фрезерного станка, это важно и довольно сложно, потому что направляющая должна быть привинчена параллельно на идеальном расстоянии. Лучше всего определить это так:
- Прикрутите направляющие двумя винтами (прямая полоска, например из фанеры) к куску фанеры и проведите линии вдоль направляющей на поверхности ручкой (проведем линию, где она прилипает к доске).
- Фрезеруем канавку и скользим вдоль направляющей, плотно прижимая фрезерный станок к ней.
- Открутите направляющие и измерьте расстояние от края паза до ранее проведенной линии.
- У нас есть линия нарисованная на элементе, где должна быть канавка, и мы знаем расстояние направляющей от края канавки, поэтому измеряем и рисуем линии.
- Прикрутите направляющие вдоль нарисованной линии.
- Теперь фрезеровать паз в элементе, сдвинув фрезерный станок вдоль направляющей
- Проверьте, всё должно быть идеально, потому что решетка должна быть точно ровной.
Вырезаем подставки для решетки, все 3 очень важны, поэтому должны их скопировать.
- Рисуем очень точный узор дуги
- Точно вырезать рисунок и заполировать наждачной бумагой.
- Нарисовать копии с рисунка, по 3 на АС, и пометить стороной вверх.
- Используйте лобзик, чтобы вырезать копии с небольшим запасом
- Для копирования ровно привинтите рисунок и обрежьте избыток фрезером с подходящим ножом, и получим готовую копию, каждая копия будет идентичной.

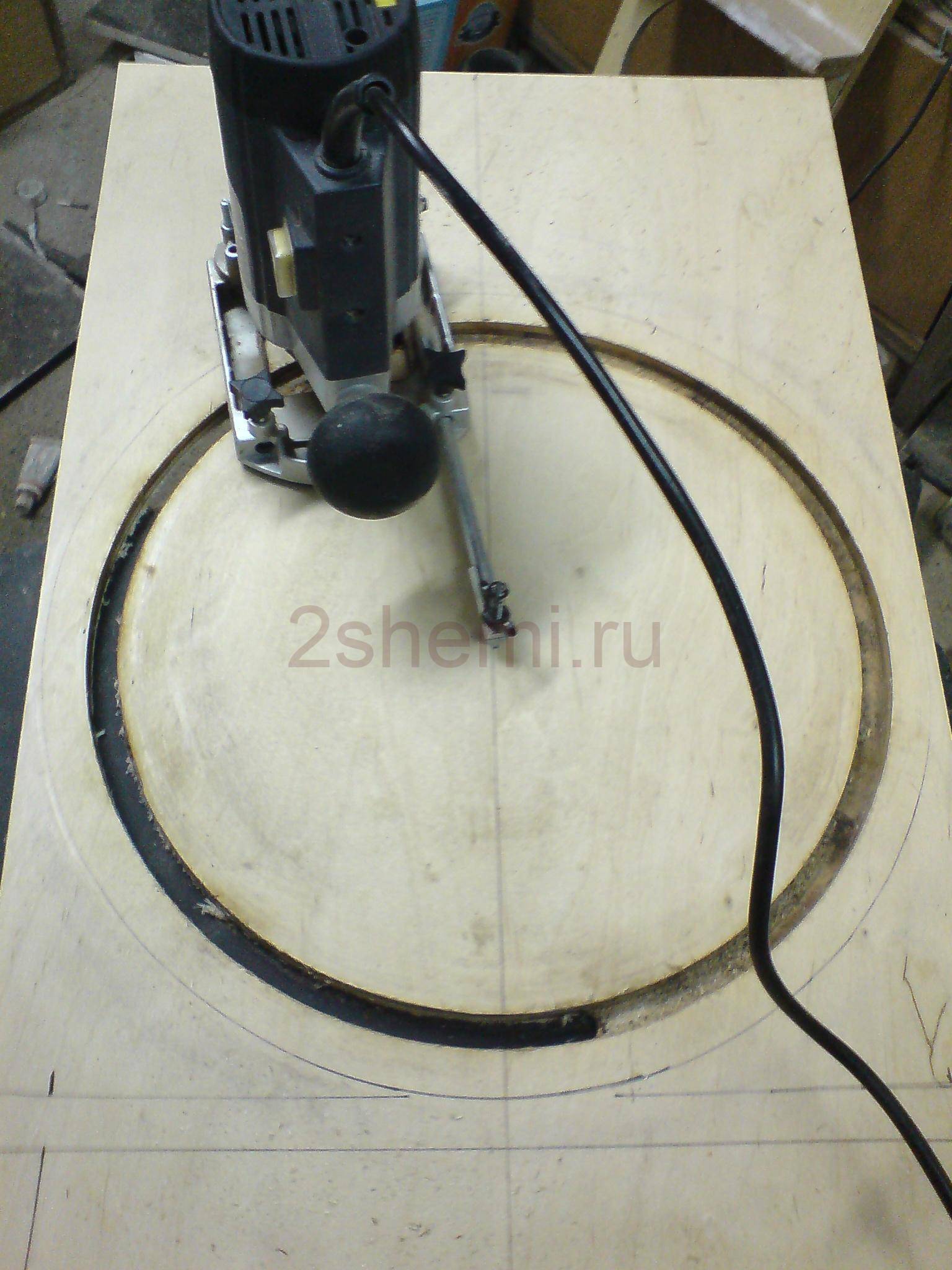

Отверстия, которые нужно вырезать на лицевой панели, нарисованы, поэтому в центре круга (в котором будет динамик) вставьте иглу, отметьте отверстие гвоздем (для сверла) и просверлите отверстие, в которое вставляем ось фрезы фрезерного станка.
Лучше всего использовать тонкий резак диаметром до 5 мм (самый простой способ). Прямоугольные отверстия легче всего вырезать с помощью лобзика.

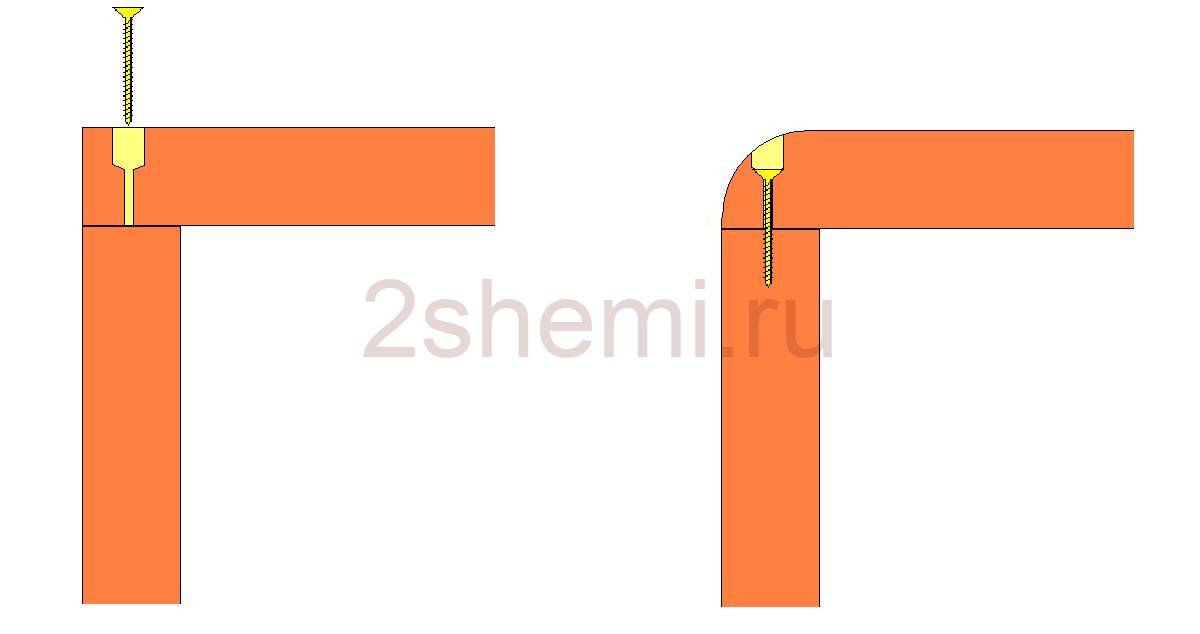

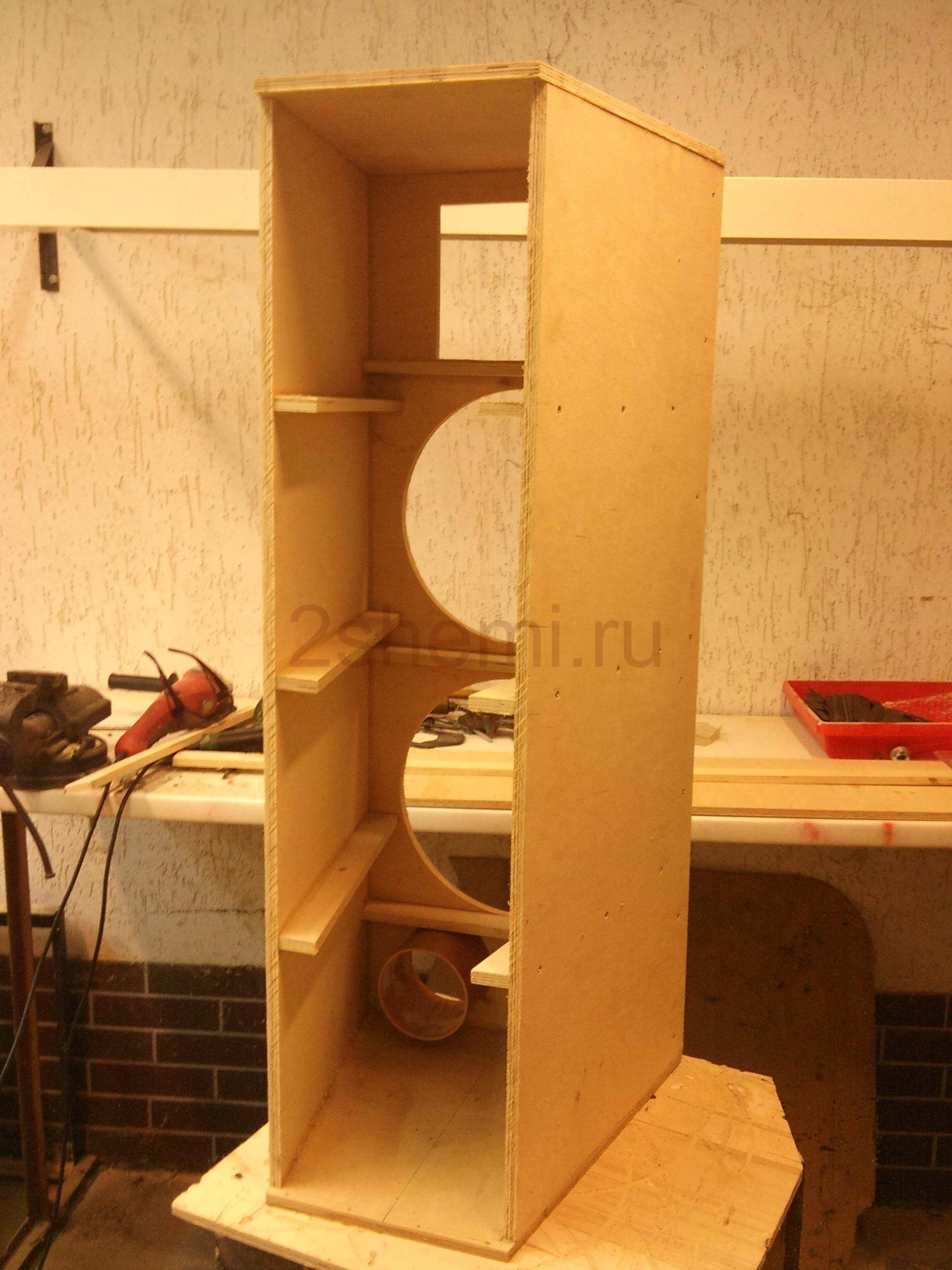

Собираем все вместе, делаем это точно с помощью клея и шурупов (фанерные шурупы 12 мм «3,5 x 35» каждые по 10–15 см.
Помните, что элемент, который прикручивается к другому, должен иметь отверстия для шурупов (сверло 3-4 мм), головка винта должна быть спрятана под поверхностью на около 4 мм, особенно по краям колонки, которые будут закруглены, поэтому следует дополнительно сверлить фаску с помощью сверла 6 мм с ограничителем глубины сверления, установленным на 4 мм.
Накладываем много клея по всей длине. Выдавленный избыток быстро вытирается влажной тряпкой. Устанавливаем подпорки крепления.
Когда соберем всё, монтируем динамики и ищем центр тяжести, там будут ручки на такой высоте, чтоб при переносе колонки было удобно.
Затем откручиваем громкоговорители и занимаемся чистовой обработкой под лак. Края (стыки панелей) фрезеруются тем же резцом, который использовался для копирования. Надо выровнять соединения плит, теперь начинаем скруглять края с помощью соответствующего закругляющего инструмента, который использовался с радиусом R = 10 мм.
Наилучший эффект достигается шлифовкой с помощью орбитальной шлифовальной машины (равной столу и гладкой поверхности) с помощью лака.
Качество подготовки поверхности имеет большое значение.
Динамики для компьютерных колонок
Знайте, что залогом хорошего звука колонок являются в первую очередь динамики, а уже во вторую усилитель и провода. Поэтому необходимо выбрать качественные динамики для компьютерных колонок, которые вы планируете самостоятельно собрать.
В данной случае выбор упал на немецкие широкополосные динамики Visaton B200, которые отыгрывают весь диапазон от 57 до 18000 Гц (а с фильтром так и от 40 Гц). Такой выбор хорош еще и тем, что отпадает необходимость иметь несколько динамиков внутри одной колонки и использовать для их согласования кроссовер. А чем меньше деталей в любом механизме — тем он надежнее!
Широкополосные динамики Visaton B200
Данные динамики Visaton B200 обладают почти в 10 раз более высокой чувствительностью в сравнении с древними советскими колонками S90, таким образом им достаточно мощности в 3Вт, чтобы выдавать такой же саунд, который старые советские могли дать только при 30 ваттах.
Но за такое удовольствие приходится платить размером ящика колонки, в данном случае для каждого динамика придется собрать 150 литровый ящик, только в таком случае эта самодельные колонки смогут полноценно работать.
Вентилятор
Если ваша акустическая система для телевизора или компьютера рассчитана на большую мощность воспроизведения, подумайте о дополнительных элементах охлаждения.
Ведь при высокой нагрузке элементы колонок сильно нагреваются, что может вызвать их преждевременный выход из строя. А устанавливать вентилятор нужно таким образом, чтобы он дул изнутри наружу, то есть горячий воздух выводил на улицу (или комнату). Если тепло от магнитолы будет отведено, перегрев деталей системы будет исключен, и ваши колонки прослужат очень длительное время. На данном этапе вопрос, как делается трехполосная акустическая система своими руками, можно считать закрытым.
Динамики
Динамические излучатели – сердцевина и основной компонент любой аудио системы. Современная стандартная колонка средней ценовой категории оборудована внутри как минимум двумя динамиками – для низких и высоких частот соответственно.
Связано это с тем, что разные динамики не одинаково воспроизводят звук разной частоты – чем она ниже, тем больше должен быть диаметр динамика. В системах с сабвуфером НЧ излучатель вынесен в отдельный корпус, чтобы он не мешал звучанию остальных.
Сегодня на рынке присутствуют акустические системы с двумя типами динамиков. В первом типе используется конусный излучатель, так называемый диффузор, принцип действия которого базируется на взаимодействии магнитного поля электрической катушки с полем постоянного магнита.
На выходе получается мощный звук и сочные басы.
Второй тип динамиков вместо диффузора использует плоскую мембрану. Такие излучатели существенно проигрывают в мощности, но зато обладают весьма компактными габаритами. Это делает их весьма эффективными при создании портативных акустических систем.
Также они используются в бюджетной акустике в связке с сабвуфером.
Пластик дешево, но резонирует
Пластик, сюда попадают и композиты, зачастую используется при производстве бюджетных АС, те которые еще китайские. Пластмассовый корпус лёгок, существенно расширяет возможности дизайнеров, благодаря литью можно реализовать практически любые формы.
Различные типы пластмасс очень серьёзно отличаются по своим акустическим свойствам.
Очень популярен пластик при создании носимых акустических систем, которые работают через Bluetooth, типа JBL. При этом производителям удалось решить проблему резонирования.

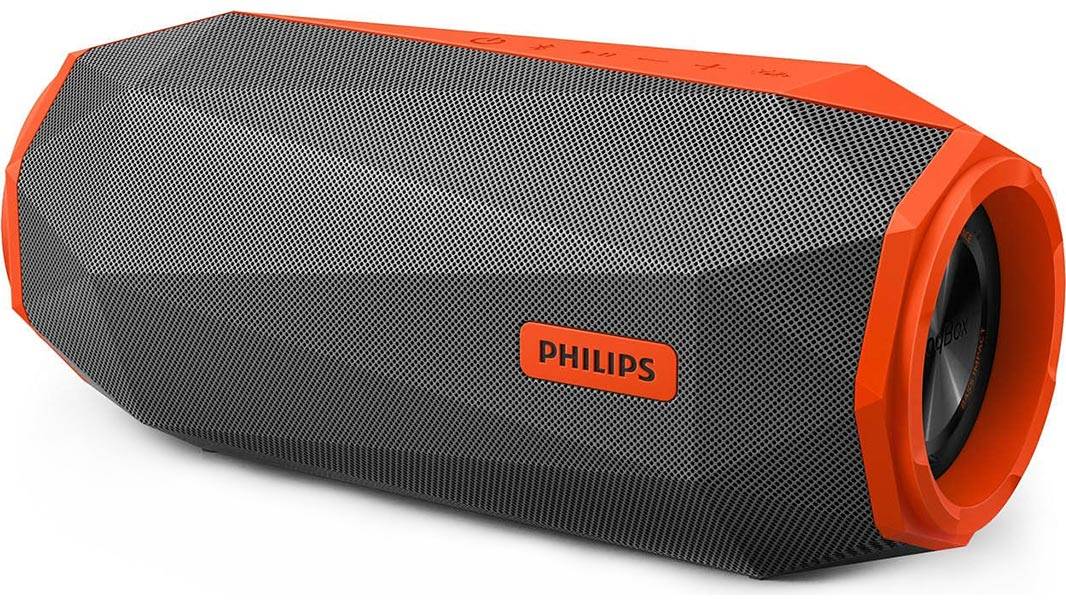

Беспроводная колонка Philips SB500A
Еще несколько лет назад в производстве высококачественной домашней акустики большой популярностью пластик не пользовался.
Но на текущий момент востребован для профессиональных образцов, где важна низкая масса и мобильность устройства.
Проектирование акустики
Изначально выбираем количество колонок, тип, местоположение. Очевидно, изготавливать в большем числе, нежели имеет каналов домашний кинотеатр, неразумный тактический ход. Кассетному магнитофону хватит двух колонок. К домашнему кинотеатру выйдет уже не менее шести корпусов (динамиков будет больше). Согласно потребностям аксессуары встраиваются в мебель, качество воспроизведения низких частот хромает. Теперь вопрос выбора динамиков: в издании авторства Найденко, Карпова приведена номенклатура:
Трехполосная акустическая система
- Низкие частоты – головка CA21RE (H397) посадкой на 8 дюймов.
- Средний диапазон – головка MP14RCY/P (H522) на 5 дюймов.
- Верхние частоты – головка 27TDC (H1149) на 27 мм.
Приводили базовые принципы конструирования акустических систем, предлагали электрическую схему фильтра, рассекающего поток на две части (выше дан перечень трех поддиапазонов), приводили название покупных динамиков, решающих задачу создания двух колонок стерео. Избегаем повторяться, читатели могут взять труд полистать раздел, найти конкретные названия.
Следующим вопросом будет фильтр. Полагаем, фирма National Semiconductor не обидится, если отскриним чертеж усилителя перевода Ридико. Рисунок показывает активный фильтр с питанием +15, -15 вольт, 5 однотипных микросхем (операционных усилителей), граничная частота поддиапазонов вычисляется формулой, приведенной на изображении (дублируем текстом):
f = 1 / 2П RC;
П – число Пи, известное школьникам (3,14); R, C – номиналы резистора, емкости. На рисунке R = 24 кОм, С – замалчивается.
Активный фильтр, питаемый электрическим током
Учитывая возможности выбранных динамиков, читатель сможет подобрать параметр. Берутся характеристики полосы воспроизведения колонки, находится стык перекрытия между ними, туда выносится граничная частота. Благодаря формуле, вычисляем величину емкости. Номинал сопротивления избегайте трогать, причина: может (спорный факт) задавать рабочую точку усилителя, коэффициент передачи. На частотной характеристике, приведенной в переводе, которую опускаем, граница составляет 1 кГц. Давайте посчитаем емкость указанного случая:
С = 1 / 2П Rf = 1 / 2 х 3,14 х 24000 х 1000 = 6,6 пФ.
Не ахти какая большая емкость, выбирается из условия максимально допустимого напряжения. В схеме с источниками +15 и -15 В вряд ли стоит номинал, превышающий суммарный уровень (30 вольт), возьмите пробивное напряжение (справочник поможет) не менее 50 вольт. Не пытайтесь поставить электролитические конденсаторы постоянного тока, схема обретает шансы взлететь на воздух. Отсутствует смысл разыскивать исходную схему чипа LM833 по причине Сизифова труда. Некоторые читатели найдут замену микросхеме, отличающуюся… надеемся на понимание.
Насчет сравнительно небольшой емкости конденсаторов (рознично и суммарной) описание фильтра говорит: благодаря низкому импедансу головок без активных компонентов номиналы пришлось бы увеличить. Закономерно вызывая появление искажений, обусловленных наличием электролитических конденсаторов, катушек с ферромагнитным сердечником. Не стесняйтесь двигать границу деления диапазонов, общая пропускная способность остается прежней.
Пассивные фильтры акустической системы
Пассивные фильтры соберет своими руками каждый обученный пайке, курс школьной физики. В крайнем случае заручитесь помощью Гоноровского, лучше некуда расписаны тонкости прохождения сигналов через радиоэлектронные линии, обладающие нелинейными свойствами. Приведенный материал заинтересовал авторов фильтрами низкой и высокой частоты. Желающие поделить сигнал на три части должны зачитываться трудами, раскрывающими базис полосовых фильтров. Максимально допустимое (или пробивное) напряжение выйдет мизерным, номинал станет значительным. Под стать упомянутым электролитическим конденсаторам емкости номиналом десятки микрофарад (три порядка выше используемых активным фильтром).
Новичков тревожит вопрос получения напряжения +15, -15 В питания акустических систем. Намотайте трансформатор (пример приводился, программа ПК Trans50Hz), снабдите двухполупериодным выпрямителем (диодный мост), профильтруйте, наслаждайтесь. Наконец, активный или пассивный фильтр прикупите. Называется указанная вещица кроссовером, внимательно подбирайте динамики, диапазоны точнее соотносите с параметрами фильтра.

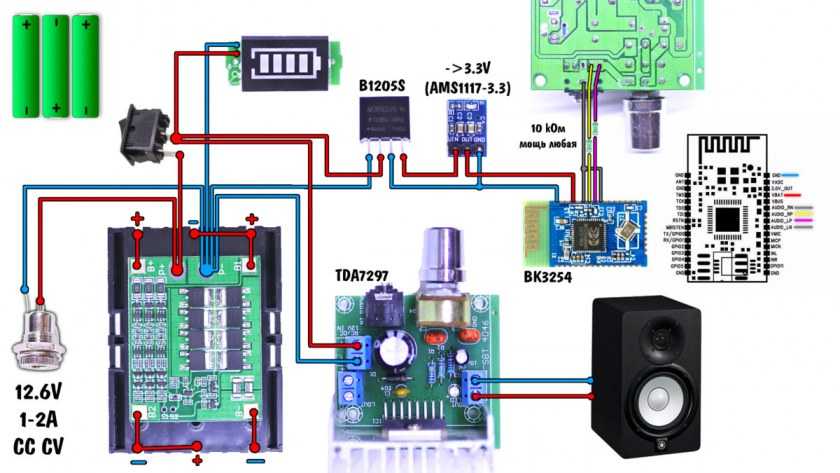

Из чего можно собрать колонку
Выброшенные после стольких лет службы игровые гарнитуры также стали хорошим «донором». Мембранная часть наушников просто не может служить вечно — со временем она выходит из строя, а звуковые катушки перегорают. Тем не менее, корпус наушников можно использовать как часть самодельной bluetooth-колонки.
Помимо расходных материалов следует приобрести к ним набор обычных болтов, шайб и гаек. Также необходимо приобрести клей, который может высохнуть за пару секунд, лучше взять универсальный «Момент-1».
Не забываем материалы для нижней части, покупаем несколько заглушек. Практически все товары из приведенного выше списка благополучно приобретаются в одном супермаркете со строительным или сантехническим отделом.
Самодельные акустические колонки для компьютера своими руками (фото, пошагово)
Самодельные акустические колонки для компьютера своими руками (фото, пошагово)
Я захотел собрать себе последние в жизни колонки. Собрать и успокоиться. И я поставил перед собой главную цель — не накосячить, не экспериментировать, поэтому я использовал только надежные, проверенные решения, не стараясь перепрыгнуть через голову.То что получилось перед вами на фото:
Динамики
Звуковуха
Электроника
Сборка
Затраты
- Шпатлевка — 100 руб
- Герметик — 100 руб
- Клей — 200 руб
- Силовой провод — 200 руб
- Пленка — 300 руб
- 2 радиатора — 2×200 руб
- Сентипон — 400 руб
- Серебристая пленка — 500 руб
- Остальные детали — 1000 руб
- ДСП с распилом — 1000 руб
- Трансформаторы — 2×800 руб
- Динамики — 15000 руб
Итого 20.000 рубP.S. Сначала я думал сабвуфером низов добавить, получится что то типа 2-х полосной системы. Но мне одних колонок оказалось достаточно. Низы не громкие, но очень красивые.
