Коптильня из старого холодильника своими руками

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Схема простой коптильни

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

• В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
• В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Схема электрокоптилки

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Составляющие бытовой коптильни

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

• крышка на 10 мм больше и имеет загнутые края;
• к верхней части корпуса приварен уголок 15х15мм;
• в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Коптильня горячего копчения

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения

Особенности конструкций коптилок разных видов

Из старого холодильника можно сделать самодельные коптильни разных типов.

Коптильный шкаф из холодильника

Основной частью коптилки холодного копчения является коптильная камера, или коптильный шкаф. Из холодильника его можно сделать путём минимальной переделки. Пошаговая инструкция состоит по реконструкции аппарата состоит из следующих пунктов:

1. Вынуть полки.
2. Удалить морозильную камеру, компрессор и провода, идущие внутрь корпуса.
3. Получившиеся отверстия закрыть деревянными пробками.
4. В потолке камеры прорезать отверстие Ø100мм.
5. Установить в этом отверстии дымоход из трубы для пластиковой канализации.
6. В нижней части корпуса прорезать дымоподводящее отверстие.
7. Если полки изготовлены из оцинкованной проволоки, то их необходимо установить обратно в пазы, находящиеся в стенках.

Читайте сейчас: Как сделать печь для копчения своими руками

Размер и правильное положение отверстия для подвода дыма зависят от типа его источника:

• аппарат с дымогенератором — в нижней части боковой или задней стенки;
• при установке с дымоходом в земле — в дне коптильной камеры вырезается отверстие 30х30см.

Принцип работы таких установок аналогичен коптилкам других конструкций.

Схема самодельного коптильного шкафа

При наличии места и материалов вместо простого коптильного шкафа может быть построен мангал с коптильней и казаном из кирпича.

Коптильня из двухкамерного холодильника

Сделать коптильню своими руками из двухкамерного холодильника можно аналогично изготовлению аппарата из однокамерного холодильника. Для более полного использования имеющегося объёма перегородку между камерами необходимо удалить, оставив края 5см. Это позволит положить на образовавшееся отверстие решётку с мясом или рыбой.

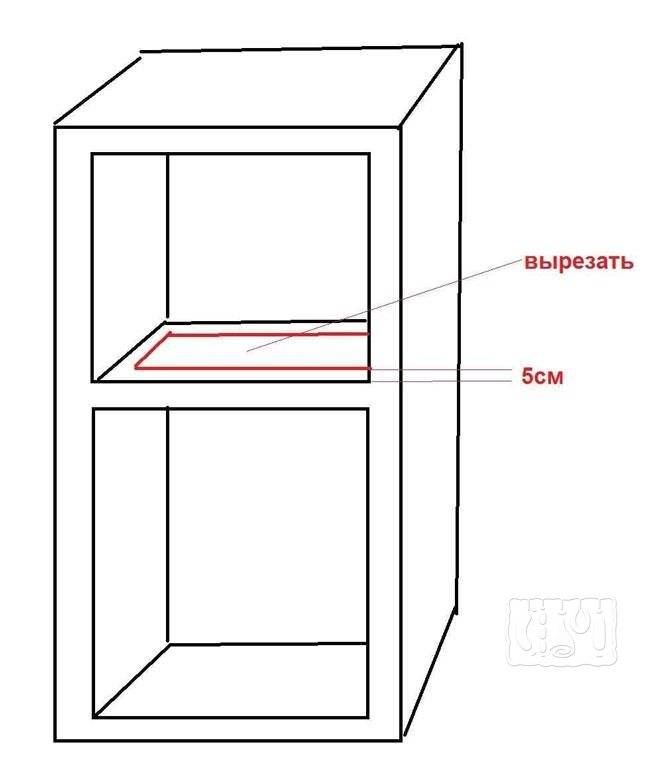

Схема вырезанного отверстия между камерами в двухкамерном холодильнике для копчения

Коптильня с дымогенератором

Самым удобным способом производства дыма для холодного копчения является дымогенератор с эжектором и компрессором.

Коптильня из холодильника своими руками собирается в один агрегат с этими элементами. Они крепятся на задней или боковой стенке и соединяются с камерой стальной или ПВХ трубой Ø16-20мм. Сборка производится при помощи болтов или саморезов.

Аппарат для копчения с дымогенератором

Коптильня из холодильника и огнетушителя

Еще один способ производства дыма — «патрон», который греется паяльной лампой или костром. Сделать его можно из небольшого углекислотного или пенного огнетушителя в металлическом корпусе:

1. Разрядить огнетушитель.
2. Выкрутить клапан.
3. Отмыть внутреннюю часть ёмкости.
4. Насыпать в «патрон» опилки.
5. Через переходник вкрутить в горловину огнетушителя трубу 1/2″ длиной 1,5-2 метра.
6. Вставить трубу в отверстие в нижней части боковой стенки холодильника.
7. Уложить «патрон» в костёр или направить на него паяльную лампу.
8. Огонь нагревает опилки до температуры дымовыделения, дым будет по трубе поступать к продуктам, остывая при этом до необходимой температуры.

Схема коптилки из холодильника и огнетушителя

При самостоятельно изготовлении коптильной установки интересно также узнать, как сделать коптильню из газового баллона.

Принцип копчения

Копчение — это вид тепловой обработки продуктов питания, который был известен еще в древнейшие времена. Его отличительной особенностью является то, что продукты обрабатываются дымом. В процессе копчения необходимо тщательно следить за температурой, количеством дыма, равномерностью нагрева и окуривания продукта.

Такой способ приготовления пищи имеет ряд преимуществ, благодаря которым не теряет свою актуальность с незапамятных времен:

● дым эффективно борется с различными бактериями и паразитами, которые находятся в продуктах и могут нанести существенный вред здоровью человеку;

● копченые продукты сохраняют в себе большое количество полезных микроэлементов и витаминов, если не поддаются воздействию очень высоких температур;

● съестные запасы, приготовленные таким способом, могут храниться длительный срок, так как дым оказывает на них консервирующее воздействие.

Вкус готового блюда зависит от правильно подобранных дров. Связано это с тем, что каждая древесина горит по-своему и имеет индивидуальный привкус. Производители специальных опилок рекомендуют выбирать их тип в зависимости от продукта, который будет поддаваться обработке:

● ольха — она подойдет для приготовления любых мясных и растительных продуктов;

● дуб — предназначен для свинины, говядины и другого красного мяса;

● ива — подойдет для специфического вида мяса и дичи, например мяса медведя, лося или оленя. Также можно коптить рыбу, которая преимущественно обитает в болотах;

● вишня — ее использую для копчения овощей, орехов, а также ягод.

Холодный способ копчения

Сначала рассмотрим, как делается своими руками коптильня холодного копчения из холодильника.

В первую очередь необходимо определиться с местом установки агрегата – идеальным вариантом станет та часть участка, которая слегка идет под уклон. Протяженность – около трех метров.

Когда делается коптильня из старого холодильника своими руками, необходимо правильно подготовить сам короб. Для этого:

• устраните все неметаллические части;
• снимите утеплители

• после удаления частей и материалов в корпусе останутся видимые отверстия – их нужно заделать обычным скотчем;
• в дне вырежьте круглую дырку, диаметр которой должен составлять около 10 сантиметров;
• точный размер зависит от того, какая именно труба, предназначенная для установки в отверстие, у вас имеется.

Теперь короб готов к установке на выбранном вами месте. Трубу – длина которой не меньше двух метров, а в идеале три метра – вставьте в подготовленное отверстие и уложите на землю под небольшим наклоном.

Если на участке существует природный уклон, то трубу нужно просто присыпать грунтом. Если же уклона нет, то его придется создавать самостоятельно, вырыв соответствующую траншею.

Ваша труба должна доходить до подготовленной ямы – в ней и будет гореть топливо, выделяющее дым для копчения.

По сути, приспособление готово. То есть, вы уже знаете, как своими руками сделать коптильню из холодильника – можете приступать к готовке.

Для горячего способа

Теперь рассмотрим, как делается коптильня горячего копчения своими руками из холодильника – есть два варианта:

• для улицы;
• для помещения.

Уличный способ

Если у вас есть собственный участок, то рекомендуем остановиться на этом методе. Помимо старого холодильного аппарата вам нужно запастись и сковородой с толстыми стенами и крышкой. Из нее сконструируете генератор дыма:

• в дне просверлите несколько дырок;
• в крышке также высверлите отверстие, к которому подсоединяется бронешланг;
• его длина должна быть не менее 50 сантиметров, но и не превышать одного метра;
• с помощью обычного фланца шланг подсоединяется к холодильной камере в той части, где располагался компрессор.

Корпус готовится точно так, как описано в разделе выше. На его дно монтируются электрические тены, мощностью до 12 кВт. Тены должны обеспечивать уровень температуры от 60 до 80 градусов. Естественно, короб должен быть закрыт.

Пользоваться данным аппаратом просто:

• поместите в него продукты;
• в генератор дыма поместите опилки (как правильно выбрать древесину – читайте в конце статьи);
• самодельный генератор установите на открытый огонь или даже электрическую плитку;
• подключите ТЭНы.

Достаточно лишь нескольких часов, чтобы приготовить деликатесы.

Домашний способ

Коптильня из холодильника своими руками, чертежи которой прилагаются к данной статье, может использоваться не только на открытом воздухе, но и в закрытом помещении.

Чертеж коптильни горячего копчения из холодильника, где

1. — электрическая плитка;
2. — щепа (опилки или стружка);
3. — коптильная камера;
4. — дымоход

Холодильный аппарат подготовьте так, как описано в предыдущих разделах.

Установите его:

• на балконе (идеальный вариант);
• рядом с кухонной вытяжкой;
• в комнате с хорошей вентиляцией (на самый крайний случай).

Для обеспечения необходимого уровня температуры вам понадобится электрическая печка. Предпочтительнее с закрытыми ТЭНами.

Как сделать горячую коптильню из холодильника – видео

Перед тем, как поместить внутрь пищевые продукты, проверьте, плотно ли будет закрываться дверь, если электрическую плиту установить внизу бывшей холодильной камеры.

В каком порядке использовать коптильню:

• поместите внутрь продукты;
• внизу поставьте электроплиту;
• на нее поместите сковороду с опилками;
• герметично прикройте дверку;
• подключите печь;
• понадобится совсем немного времени, чтобы копчености приготовились.

Советы и рекомендации

Как уже упоминалось, процесс холодного копчения довольно продолжительный. Вам придётся на протяжении нескольких часов периодически поддерживать его непрерывность. Поэтому затевать эту операцию из-за нескольких рыбок или небольшого шматка сала абсолютно не выгодно. Приготовьте продуктов с таким расчётом, чтобы заполнить вашу коптильню, сделанную из старого холодильника, хотя бы наполовину

При этом совершенно не важно, что одновременно будут коптиться свиная колбаска, кусок медвежатины, оленьи рёбрышки, куриные полутушки и пара-тройка трехкилограммовых лещей. На вкусовых качествах это не скажется

А вот что точно повлияет на вкус ваших деликатесов – это стружка. Обычная еловая или сосновая, пропитанная смолой, даст такую горечь, что кушать будет невозможно. Берёзовая или осиновая тоже не годятся. А вот стружка или маленькие веточки яблони, груши, сливы, придадут восхитительный аромат. А если вместе с ними положить немного веточек вишни или ольхи, то и внешний вид у продуктов станет, такой, что при одном взгляде на них аппетит просто-напросто взбунтуется.

И последний совет. Холодильник, стоящий даже в углу садового или дачного участка, выглядит несколько нелепо. Но ведь некто не запрещает как-то украсить его или изменить внешний вид получившейся коптильни каким-нибудь другим способом. И тогда у вас появится не только нужный в хозяйстве агрегат, но и довольно стильный и уместный предмет интерьера. А ведь это тоже не последнее дело.

Общие рекомендации

Для самодельной коптильни лучше всего использовать холодильники постарше, так как в конструкциях старого производства находится намного меньше пластика и больше металла.

При холодном копчении лучший цвет дают вишня и ольха, аромат — яблоня, груша, слива, вишня. С целью экономии топлива коптильню лучше всего размещать в тихом месте, без наличия сквозняков.

Коптильни-самоделки такого рода делаются также из шкафов или парников, в которые запускается дымовая труба.

Коптилка из старого холодильника — это довольно простой и экономный вариант для прекрасной коптильни, которая прослужит долго и будет радовать вкусными копченостями. Одним из важных преимуществ также является небольшие затраты на изготовление.

Таким образом, можно сделать прекрасную домашнюю коптильню и употреблять в пищу полезное мясо и рыбу собственного производства, а не покупать продукты, для копчения которых часто используют метод искусственного копчения.

Смотрите видео, в котором пользователь подробно демонстрирует, как сделать коптильню из холодильника своими руками:

Полезные советы

Соорудив собственную коптильню, не спешите сразу её использовать: важно изучить рецепт приготовления. Большие продукты требуют большую температуру и наоборот; всегда засекайте время начала копчения; соблюдайте технику безопасности

Придерживаясь этим принципам, блюда всегда будут вкусными, а коптильня прослужит долго.

Как изготовить коптильню из старого холодильника

После покупки новой бытовой техники старый холодильник обычно вывозится на дачу, выбрасывается или сдаётся в металлолом. Торопиться делать этого не стоит. Неисправный агрегат может послужить в качестве замечательной самодельной коптильни.

Проявив немного смекалки и приложив руки, из старого холодильника можно получить доморощенный агрегат, а именно – коптильню. Выглядеть эта чудо-печь, конечно, будет не очень эстетично, но зато принесёт много пользы.

Подойдёт корпус холодильника только для холодного способа копчения. Для горячего копчения требуются высокие температуры, при которых материал техники начнёт окисляться.

Кроме того, проложенные внутри стенок холодильника пенопласт и пластик, начнут плавиться во время копчения при высокой температуре, что может привести к возгоранию.

Что для коптильни нужно ещё, кроме холодильника

• В первую очередь нужен корпус от холодильника. Его внутренности, компрессор, коммуникации не нужны.
• Для коптильни понадобится труба, которая должна быть не менее четырёх метров.
• Для топки необходимы будут несколько закалённых красных кирпичей.
• Железная крышка — чтобы закрывать топку.

Топку можно сделать своими руками из железной ёмкости или старой стиральной машинки. Так что и эту бытовую технику тоже не надо торопиться выбрасывать.

Играющая роль топки железная ёмкость соответствующего объёма вкапывается в землю ниже уровня коптильной камеры. При таком расположении топки дымоход от коптильной камеры прокладывается тоже в земле, а это позволяет охлаждаться дыму.

Следует отметить, что труба должна быть зарыта в землю от места копчения до топки. При таком местоположении она не будет портить внешний вид участка, мешать при перемещении по нему

Пролегая в сырой земле, труба будет снижать температуру дыма, что очень важно при холодном копчении

Пошаговая инструкция

После того как корпус холодильника разобран, из него удалены все лишние части и элементы внутренней отделки, просверлите в боковых частях отверстия. Они послужат для креплений решеток и противней для копчения. Можно сделать несколько отверстий и в крышке корпуса. В них несложно будет расположить крючки для подвешивания продуктов при копчении.

Кроме того, в верхней части необходимо проделать отверстие для дымохода. Он будет необходим при начальной растопке коптильни. Впоследствии же труба будет закрываться.

Схема энергозатратной коптильни из старого холодильника

Существует два вида подобных коптилен из холодильника. Энергозатратные и энергонезависимые.

Для создания простейшей конструкции, но с использованием электроэнергии в нижнюю часть корпуса от холодильника размещают электроплиту. Сверху на плиту необходимо положить лист из толстой стали (не менее 5 мм толщины) на котором размещают опилки различных фруктовых деревьев.

Совет. В качестве поддона некоторые используют толстые сковородки.

Плиту включаем в розетку и плотно закрываем дверь холодильника, ведь чем меньше приток воздуха будет в корпус, тем ниже вероятность возгорания опилок.

Для создания энергонезависимой конструкции в нижней стенке корпуса холодильника необходимо сделать отверстие, которое будет служить входом для трубы диаметром не меньше 10 см. Трубу нужно расположить под наклоном, создав таким образом тягу.

Размещение электрической печи для обустройства горячей коптильни

Следует заметить, что вся конструкция должна располагаться таким образом, чтобы труба была полностью вкопана в землю, которая будет служить естественным охлаждением. В итоге видимой частью коптильни должен быть только холодильник. Обратный конец трубы должен заканчиваться в топке, которая располагается в яме, ниже уровня холодильника. Яму лучше всего выложить из красного огнеупорного кирпича.

Холодная коптильня

Для того чтобы начать процесс копчения, необходимо развести в топке костер и ждать появления углей. Когда угли будут готовы, необходимо расположить на них металлический лист с опилками ароматных деревьев и плотно закрыть топку крышкой. В холодильнике раскладываются или развешиваются продукты и дверца плотно закрывается. С этого времени начинается копчение.

Некоторые умельцы предлагают усовершенствовать конструкцию с трубой, ввиду того, что она во многом зависит от качества дров. Если дрова, использующиеся для топки будут влажными, то на продуктах может образоваться конденсат и не очень приятная корочка. Если же сделать топку двухкамерной, с отдельным дымоходом, то можно в первой камере жечь дрова, независимо от их качества, а во второй расположить ароматную щепу, которая и будет давать нужный для копчения дым.

Не забывайте, что для копчения не используются щепки хвойных пород дерева

Кроме того, если летом поддерживать температуру в коптильне не так сложно, то в более холодное время года с этим могут возникнуть проблемы. Чтобы избежать лишних теплопотерь, корпус холодильника можно накрыть несгораемыми листами или плотной несгораемой тканью. Это позволит сохранить больше тепла внутри коптильни.

Совет. Для размещения коптильни будет лучше выбрать место не слишком продуваемое ветрами.

Особенности конструкции

Перед тем, как сделать коптильню из старого холодильника без особых усилий с использованием подручных средств и простых инструментов следует определиться с видом копчения и местом расположения. Есть вариант для использования на улице, но можно такое устройство сделать и для использования внутри помещения. Рассмотрим возможные варианты.

Горячее копчение

Для изготовления коптильни такого вида из старого холодильника понадобятся следующие материалы:

• нагревательные элементы (электрическая печка с открытым или закрытым видом тэнов);
• толстостенная емкость с крышкой для разогревания щепы;
• решетки и крюки для выкладывания или подвешивания обрабатываемых продуктов;
• труба для выведения дыма;
• элементы для запора дверей холодильника;
• поддон для собирания жира.

Холодное копчение

Для обеспечения технологии приготовления блюд таким методом требуется:

• холодильник (предпочтение отдается советским образцам без пластиковой начинки внутри);
• огнеупорные кирпичи для топки;
• труба длиной 4 – 5 метров, диаметром 100 -150 мм;
• железная крышка для топки;
• решетки и крюки для выкладывания или подвешивания обрабатываемых продуктов;
• угловой элемент трубы для комфортного соединения конструкции находящейся под уклоном к поверхности;
• поддон для собирания жира;
• вытяжной вентилятор.

Чтобы сделать коптильню из холодильника самостоятельно для использования во дворе, необходимо определиться с местом установки. От этого зависит особенность конструкции. Если рельеф местности позволяет, то конструкция устанавливается под уклоном без дополнительных манипуляций

Важно, чтобы переделанный под коптильню холодильник устанавливался выше генератора дыма (топки). Если место пологое, то под топку выкапывается яма, либо коптильный шкаф устанавливается на подставке

Вариант №4. Коптильня внутри квартиры

Чтобы изготовить такую конструкцию, необходимо совершить следующие действия.

Шаг первый. Из «нержавейки» варится ящик высотой в 0,4-0,5 метра, его оборудуют крышкой. Далее в крышку необходимо вварить железную трубку, посредством которой будет выводиться дым.

Шаг второй. После этого на трубку надевается шланг – последний следует вывести в форточку. Крышка устанавливается на короб в специальные бортики (выполненные в виде буквы «Г»), предварительно обустроенные извне.

Шаг третий. В бортики заливается вода – это предотвратит выпуск дыма из короба.

Шаг четвертый. Дно короба укрывается слоем ольховых опилок толщиной в один-два сантиметра. Примерно в 10-12-ти сантиметрах от днища привариваются бортики, на них устанавливается специальный поддон, в котором будет скапливаться жар. Приблизительно в 17-20-ти сантиметрах от этих бортиков ставится решетка для продуктов.

Шаг пятый. Далее мини коптильня своими руками закрывается крышкой, а бортики наполняются водой. Конструкция ставится на газовую плиту, поджигается газ. Все, процедура копчения началась!

Способы копчения

Существует несколько способов холодного копчения, а именно:

1. Использование электроплитки. В данном варианте на дно холодильника устанавливается небольшая электроплитка. После включения, на нее устанавливается самодельный поддон из плотной стали, в котором находятся фруктовые опилки. В качестве поддона может также выступать стальная сковорода. Для защиты опилок от возгорания, необходимо следить, чтобы дверца холодильника была плотно закрыта;
2. Без применения электроплитки. В таком случае на дне холодильника проделывается проход для трубы — 10 см диаметром и минимум 2 м в длину. Для хорошей тяги трубу необходимо установить под уклоном. Труба закапывается в заранее выкопанной траншее. Один конец необходимо подвести к холодильнику, другой — к яме с будущим костром.

В яме разводится костер. После того, как костер перегорел и появились угли, сверху на них устанавливается поддон с заложенными опилками.

Для образования стойкого дыма яму нужно накрыть листом из металла или чем-то другим, плотно прилегающем к поверхности. Холодильник с уже подготовленными продуктами плотно закрывается. После этого происходит процесс копчения;

1. Использование дымогенератора — приспособления для выработки дыма.

• https://holodilnik1.ru/instrukcii/instrukcija-po-izgotovleniju-koptilni-iz-holodilnika-svoimi-rukami/
• https://pechiexpert.ru/koptilnya-iz-holodilnika/
• https://sad24.ru/postrojki/mangaly/delaem-koptilnyu-iz-starogo-xolodilnika.html
• https://zakoptili.ru/vse-o-koptilnyah/koptilnya-iz-holodilnika.html
• https://teplo.guru/pechi/ulichnye/koptilni/iz-holodilnika-svoimi-rukami.html
• https://glav-dacha.ru/koptilnya-iz-kholodilnika/
