Общие понятия

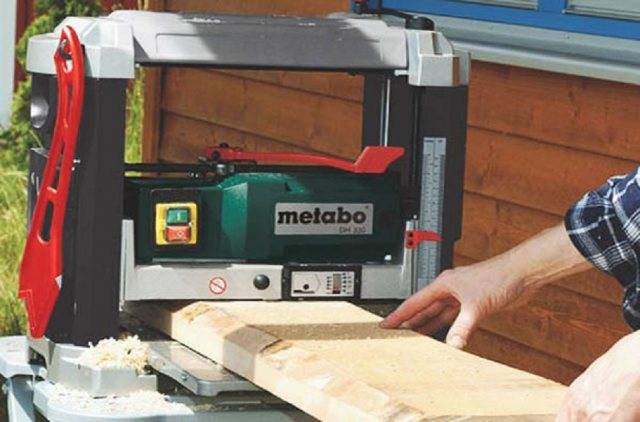

Рейсмусовый станок — это специальный станок для гладкого выравнивания древесной поверхности.
Это оборудование выполняет строгальные действия, которые называются рейсмусованием. Именно в честь такого действия станок и получил своё название. В свою очередь, перед строганием древесной плоскости, она должна быть идеально ровной. Такого результата добиваются с помощью фуговального станка, который выравнивает горизонталь на дереве. Однако, эта работа считается черновой.
Предназначение
Реймусное оборудование имеет своё предназначение во многих отраслях, где используется древесина. С его помощью обрабатываются различные щиты, бруски, доски. Достигается идеальный результат по всем плоскостям изделия.
К примеру, если взять деревянный брус, то он будет, по окончании строгальных действий, очень гладким со всех четырёх сторон. Рейсмусы, в частности производственные, имеют такое свойство, как обработка больших площадей и количества досок, имеющих большую ширину.
Самодельные рейсмусы достаточно мало весят. Это обеспечивает их бес проблемную транспортировку. На самодельных станках намного проще регулировать толщину стружки, снимаемой при обработке.
Разновидность оборудования
Рейсмусовое оборудование различают по следующим критериям, а именно по количеству ножей на режущем вале:
Односторонний.
Рейсмус односторонний
Такой станок является самым простым и имеет на основном вале всего — лишь один нож.
Также, односторонний рейсмусовый станок, считается бюджетным вариантом и предназначен для домашних работ.
За счёт одного ножа, он способен обрабатывать только одну сторону изделия.
Двухсторонний
Рейсмус двухсторонний
Это оборудование имеет в своей конструкции два вала с ножами, расположенными параллельно друг другу.
Этот модуль считается более производительным.
Имеет автоматизированную подачу древесной заготовки.
Профессианальный рейсмусовый станок
Рейсмус особый
Такие станки имеют в своей конструкции от трёх валов с ножами и более.
Предназначен этот рейсмус уже для профессиональной обработки дерева, а также имеет возможность производить детали в большом объёме..
Ценовая категория этого оборудования колеблется от 35 тысяч до 100 тысяч рублей. Однако если станки созданы по последнему слову техники, то цена, соответствующе, будет довольно высокой. Поэтому проще всего, а также дешевле будет создать собственноручный проект.
Совет: Если ваш бюджет позволяет купить заводскую установку, то нужно выбирать самый лучший. Однако, если бюджет скуден, то попытайтесь создать аналог. Это сэкономит ваше время и деньги.
Помимо ножевого различия, рейсмусы различаются также по сфере применения
Бюджетно — бытовой
С их помощью, есть возможность добиться неплохой производительности. Отличается доступной ценовой категорией, малыми габаритами. Приобретя данный станок, вы с легкостью сможете построить свой собственный дом.
Комбинированный
Ограничен малым объёмом работ, малой ценой. Предназначен он преимущественно для бытовых целей. Во многих домашних целях этого оборудования вполне достаточно.
Полупрофессиональные
Получили широкое применение в столярных мастерских. Такое оборудование способно производить внушительные объёмы готовых изделий.
Профессиональные рейсмусы
В связи с тем, что такое оборудование более мощное, чем его меньшие собратья, оно способно производить огромные объёмы мебельных заготовок и комплектующих. Применяются они на деревообрабатывающих заводах.
Промышленные модули
Используются только на лесопилках, на предприятиях занимающихся добычей и обработкой древесины. Такие станки имеют огромные габариты, мощность, поэтому использование их в быту будет нецелесообразно.
Изготовление
Для работы нужно использовать следующие материалы и инструменты:
- Электрорубанок или двигатель в зависимости от выбранного варианта конструкции.
- Фанера толщиной 10-15 мм для столов и 15-20 мм для изготовления боковой стенки станины, которая будет служить основой конструкции. Для изготовления можно использовать ДСП, но такой фуговальный станок будет менее удобным.
- Дрель со свёрлами подходящей толщины.
- Электролобзик.
- Циркулярная пила.
- Электрический шуруповёрт.
- Деревянная доска или брус для изготовления бокового упора.
Сделать фуганок из электрорубанка проще, чем использовать отдельный двигатель, но последний будет менее мощным. Перед началом работы нужно выбрать подходящую конструкцию и сделать чертеж.
Изготавливаем станину
Она является основой всей конструкции. К ней крепятся все остальные детали. При самостоятельном изготовлении для этой цели удобно использовать лист фанеры подходящего размера.
Станина должна обеспечивать высокую устойчивость конструкции. Все детали должны быть надёжно прикреплены к ней. Способ прикрепления зависит от используемого материала. Для металлических деталей можно использовать сварку или винтовые крепления, для деревянных саморезы и клей. При выборе варианта станины нужно учитывать, планируется ли делать конструкцию разборной. В этом случае удобнее применить винтовые соединения.
Установка вала с ножами
Вал для фуганка своими руками сделать не получится. Этот узел лучше заказать у специалистов или приобрести в магазине. Пила состоит из трёх лезвий, которые при вращении снимают слой дерева с обрабатываемой детали.
Барабан устанавливают на станину с помощью подшипников. На краю вала должен быть предусмотрен ролик, на котором будет закреплён ремень, соединённый с валом двигателя.
Стол
В конструкции предусмотрены два стола для фуговального станка — приёмный и подающий. Они расположены по обе стороны от вала с ножами. Поверхность должна быть гладкой, потому что обрабатываемую деталь необходимо при обработке прижимать к поверхности.
Для того, чтобы обработка была качественной, высота поверхности столешницы должна соответствовать лезвиям. Чем она ниже, тем больший слой дерева будет снят при обработке. Для регулировки высоты стола устанавливают специальный механизм.
Установка двигателя с приводом
Чтобы сделать электрический фуганок, нужно правильно подобрать электрический мотор. Достаточно, чтобы его мощность превышала 1000 Вт. Удобно использовать модели, которые питаются от 220 В.
Шкивы двигателя и барабана с ножами должны находиться в одной плоскости. Для того, чтобы этого достичь, необходимо использовать специальные инструменты (уровень и другие измерительные инструменты). В этом случае ремень будет передавать вращение наиболее эффективным образом.
Ремень должен быть плотно натянут. В противном случае он не сможет обеспечить нужную скорость вращения. Предусматривая место для двигателя, необходимо, чтобы была предусмотрена возможность регулировать его положение. В этом случае будет удобно подобрать его так, чтобы обеспечить нужную степень натяжения шкива.
Жесткий упор
Перпендикулярно поверхности стола необходимо установить деревянную деталь, которая будет служить направляющей. Она нужна для того, чтобы обеспечить прямолинейное движение заготовки. Для этого можно использовать деревянную деталь подходящей формы. При этом необходимо зачистить её поверхность так, чтобы на ней не было заусениц или неровностей.
Чертежи конструкции
Чертежи станины, к которой будут крепиться все детали создаваемой конструкции, приведены ниже.
Деталь, которая обрабатывается, будет опираться на поверхность плиты, закрепленной 10 болтами к каркасу, сваренному из стальных уголков. В ней прорезан паз под барабан с ножами. Чтобы направлять заготовки и не допускать их боковых смещений, к опорной плите также прикрепляют винтами М8 угольник.
Вал с ножами (рабочий барабан) будет прикрепляться под столешницей винтами М6. Для этого на его концы поставят подшипники, которые специальными крепежными элементами зафиксируют к плите. Движение от электродвигателя рабочему барабану будет осуществляться за счет ременной передачи.
Мотор устанавливается внутри каркаса на полку из двух стальных полос, с просверленными в них отверстиями соответствующего диаметра под болты крепления станины.
Следует учитывать, что прорези под крепления двигателя (монтажные пазы) нужно делать несколько сантиметров в ширину (2-3), чтобы иметь возможность натягивать ремень передачи.
Кожухом, фиксируемым винтами М6 с пружинными шайбами к уголку, закрывают ременную передачу. Кнопку включения устанавливают в удобном месте на корпусе электрического рубанка.
При работе с болгаркой и сверлении нужно обязательно надевать очки — они защитят глаза от металлической стружки. Вообще, работая с любым инструментом, следует соблюдать правила безопасности и пользоваться индивидуальными средствами защиты.
Конструкция специализированного станка-рейсмуса по дереву
Устройство и кинематическая схема рейсмусового станка для обработки дерева мало чем отличается от фуговального агрегата. Основу конструкции составляет стальная или алюминиевая станина, на которой закреплен двигатель с зубчатой или цепной передачей. В верхней или средней части станка расположен рабочий стол и цилиндр с установленными «накосую» режущими ножами.
Важно! Главное отличие рейсмусового агрегата от фуговального и тем более строгального станка заключается в использовании специальных подшипниковых опор, обеспечивающих низкий уровень вибраций. Кроме того, в рейсмусе значительно меньше скорость подачи дерева и в разы выше скорость вращения режущего барабана
В результате обработки удается получить очень ровную и точную, почти гладкую поверхность заготовки из дерева
Кроме того, в рейсмусе значительно меньше скорость подачи дерева и в разы выше скорость вращения режущего барабана. В результате обработки удается получить очень ровную и точную, почти гладкую поверхность заготовки из дерева.
Рейсмусовые аппараты выпускаются в двух вариантах:
Двухсторонние станки с одновременной обработкой противоположных поверхностей. Размеры обрабатываемой поверхности редко превышают 30х50 см для любительских моделей и 50х50 см для изделий профессионального уровня;
- Односторонние агрегаты с увеличенной длиной рабочего стола. В первую очередь такие станки ориентированы на обработку заготовок из дерева большой длины.
В качестве примера наиболее удачных версий рейсмусовых станков двухсторонней обработки можно привести модели рейсмус Макита 2012NB или JET-JWP12.
Последний вариант выпускается швейцарской компанией JET, хорошо известной качественными и точными станками по дереву.
Модель JWP12 рассчитана на небольшую нагрузку, из-за использования мощного коллекторного двигателя в 1,8 кВт производитель рекомендует кратковременно-повторный режим обработки дерева. Вес установки всего 27 кг, что позволяет убирать рейсмусовый аппарат с рабочего места по окончанию работ. На режущем цилиндре диаметром 48 мм установлены два ножа из кованой легированной стали. При вращении вала на скорости в 9000 об/мин можно обрабатывать заготовки шириной 300х500 мм с подачей почти 12 см/с.
Более изящный рейсмус Макита 2012 NB оснащен двигателем в 1,65кВт и специальной системой подачи материала. Станок режет дерево толщиной от 3 до 100 мм. Аппарат получился достаточно шумный, в работе выдает звук до 80 дБ, но зато, в отличие от JWP12, выдерживает в несколько раз большую нагрузку и не требует столь частых перерывов в работе.
В среде любителей известной популярностью пользуется американский рейсмус Метабо DH330.
Этапы изготовления
Процесс создания фуговального станка выполняется в несколько этапов. Каждый стоит рассмотреть более подробно.
Станина
В первую очередь мастеру следует приступить к ее сборке. Сделать ее своими руками можно при учете некоторых моментов.
- Станину обычно делают из металлического профиля. Наиболее распространенным считается швеллер с толщиной стенок в 6-8 мм.
- При создании чертежа станины необходимо учесть, чтобы нагрузка от оборудования и заготовки равномерно распределялась по конструкции.
- В процессе сборки следует обеспечить прочное крепление элементов.
- Фиксация швеллеров или других элементов металлопроката осуществляется посредством сварки или резьбовых соединений. Если требуется изготовление мобильного станка, лучше отдать предпочтение второму варианту.
Вал с ножами
Фуганку для работы требуется барабан, оборудованный ножами для обработки деревянных поверхностей. Именно с их помощью можно будет осуществить снятие небольшого слоя заготовки для обеспечения гладкости. Особенности установки вала начинаются с его конструкции.
Вал – это отдельный механизм, конструкция которого подразумевает использование лезвий и подшипников. Сам вал обеспечивает вращение лезвий. Сборка конструкции агрегата потребует учета некоторых моментов.
- Самостоятельно изготовить лезвия не получится. Поэтому лучше заранее приобрести подходящие ножи, выполненные из прочной стали. Можно взять лезвия из фрезера или болгарки.
- Барабан необходимо устанавливать на станину, крепя его на подшипники. В них предусмотрены специальные пазы.
- Во время крепления механизма с лезвиями следует внимательно следить, чтобы он встал прочно. Именно на этот узел приходится вся нагрузка в процессе работы станка, и некачественный монтаж приведет к поломке устройства.
- В конце выходного вала необходимо установить ролик для крепежа ремня вращения. При изготовлении ролика своими руками рекомендуется ответственно подойти к выбору профиля. Предпочтение лучше отдавать элементам, подходящим под профиль ремня.
Стол
Следующим на очереди выступает стол, располагать который следует на противоположных сторонах от барабана. Процесс изготовления стола довольно сложный. Объясняется это необходимостью достижения жесткой фиксации элементов посредством использования специального механизма.
Кроме того, поверхности столешниц должны быть гладкими.
Дополнительно во время установки следует отслеживать уровень расположения столешниц. Они должны находиться на одном уровне с барабаном
При этом важно, чтобы была предусмотрена возможность для регулирования высоты элемента. Для достижения нужного результата рекомендуется установить специальный механизм. Ширина и длина стола должны соответствовать заготовкам, которые планируется обрабатывать
Ширина и длина стола должны соответствовать заготовкам, которые планируется обрабатывать.
Двигатель
Вращение вала с лезвиями происходит благодаря работе электрического мотора. Процесс установки подобного агрегата требует учета важных моментов.
- Для начала необходимо правильно выбрать электродвигатель. Сделать это можно, предварительно подсчитав требуемую мощность, которой хватит для обработки заготовок. Для бытового использования подходящим вариантом станут электродвигатели с мощностью выше 1 кВт.
- Шкив двигателя следует располагать в одной плоскости со шкивом барабана. Во время установки рекомендуется пользоваться уровнем и измерительными инструментами, чтобы добиться нужной точности монтажа.
- Перед креплением двигателя необходимо подобрать шкивы, учитывая их диаметры.
- Ремень шкива должен быть натянут хорошо. Дополнительно необходимо выверить расстояние между шкивами и привести его в соответствие с установленными нормами.
- На фуганке стоит предусмотреть посадочное место для двигателя с целью обеспечения возможной регулировки его положения.
Упор
Еще один элемент, установка которого требует учета некоторых нюансов. Упор предназначен для удержания заготовки в требуемом положении во время ее движения вдоль стола. Его необходимо закреплять на дальнем конце стола. В качестве упора можно использовать прочный кусок дерева.
Самодельный фуганок следует делать максимально безопасным. Для достижения этого рекомендуется дополнительно изготовить специальный защитный кожух, который предотвратит повреждение двигателя, роликов и ремней во время вращения лезвий.
О том, как сделать фуганок своими руками, смотрите далее.
Изготовление подставки для электрорубанка
Работая с электрическим рубанком постоянно, рекомендуется иметь специальную подставку, которая подойдет для его хранения и установки инструмента на нее сразу после выключения.
Необходимость специальной подставки обусловлена тем, что металлический барабан с лезвиями после отключения питающего напряжения от электродвигателя инструмента останавливается не сразу, а через некоторое время (примерно 6 секунд). Весь этот период он еще движется по инерции. От массивности барабана и мощности используемого оборудования зависит сама инерционная продолжительность вращения. При этом ставить подошвой на стол или верстак электроинструмент нельзя, потому что можно не только повредить их поверхности, но и получить травму.
Чтобы все время, пока барабан останавливается, не держать в руках инструмент, нужно использовать подставку специальной конструкции. Главным элементом является паз шириной примерно 8 см, а глубиной 0,6 см. Он необходим, чтобы барабан свободно вращался до полной своей остановки. Точность расположения поставленного на подставку электрического рубанка (когда лезвия находятся над вырезанным пазом) обеспечивается наличием переднего упора из планки.
Необходимые инструменты и материалы
Чтобы сделать подставку самостоятельно, потребуются следующие инструменты:
- электрический лобзик, оснащенный пилкой для вырезания фигур;
- шуруповерт с набором бит;
- дрель со сверлами по металлу 3 и 4 мм диаметром;
- шило;
- пила ручная по дереву с мелкими зубьями;
- линейка или рулетка;
- угольник;
- карандаш либо маркер;
- фреза по дереву сферической формы;
- бумага наждачная;
- стамеска (достаточно с 3-4 сантиметровой шириной наконечника).
Для создания конструкции потребуются такие материалы:
- кусок доски длиной до 1 м, толщиной 20 мм, а шириной 140 мм;
- шурупы по дереву – 2 штуки 4 на 45 мм;
- планка из дерева шириной 30 мм, толщиной 20 мм, а длиной 140 мм;
- 4 самореза с большими шляпками 4 на 15 мм.
Все инструменты и материалы рекомендуется приготовить заранее перед изготовлением подставки, чтобы не отвлекаться по мелочам в процессе работы.
Последовательность создания
При изготовлении подставки под электрический рубанок действуют по следующему алгоритму:
- Отрезают от доски пилой или электролобзиком фрагмент 50 см длиной.
- По схеме, приведенной выше, размечают планку с доской.
- Сверлят под шурупы (по нанесенным в нужных точках отметкам) отверстия, предназначенные для фиксации упора.
- Примеряют используемую модель электрического рубанка к подготовленной заготовке основания подставки, отмечая по расположению барабана инструмента будущее размещение паза.
- По разметке вырезают пилкой паз, делая его шириной примерно на 4 см большей, чем данный параметр у прорези под барабан. Надпилы производят по краям и в центре.
- Стамеской удаляют древесину из паза и зачищают его.
- Отпиливают электролобзиком лишнее от заготовки.
- С помощью шурупов закрепляют передний упор. По краям закручивают 4 самореза, которые будут служить «ножками» подставки.
- Наждачной бумагой шлифуют сделанную подставку, чтобы убрать шероховатости.
Закончив работу, следует убедиться, что паз сделан нужной ширины и глубины: для этого достаточно просто поставить электроинструмент сверху подставки и посмотреть сбоку на расположение барабана. При необходимости понадобится углубить либо расширить паз.
После выключения (когда барабан еще продолжает вращаться) инструмент ставят следующим способом:
- вначале опирают передний край подошвы рубанка в упор;
- только затем опускают электроинструмент на подставку.
Изготовление подставки не требует особых затрат времени, труда и денежных средств. Но такое приспособление облегчает работу.
Сделанные самостоятельно из электрорубанка рейсмусы и фуганки обходятся значительно дешевле своих заводских аналогов, но их функциональные возможности уступают фирменному оборудованию. Впрочем, их вполне достаточно для выполнения основных операций, для которых предназначены данные устройства. Практическое использование самодельных станков заметно ускоряет обработку дерева, улучшает ее точность и качество по сравнению с ручным применением электрического рубанка.

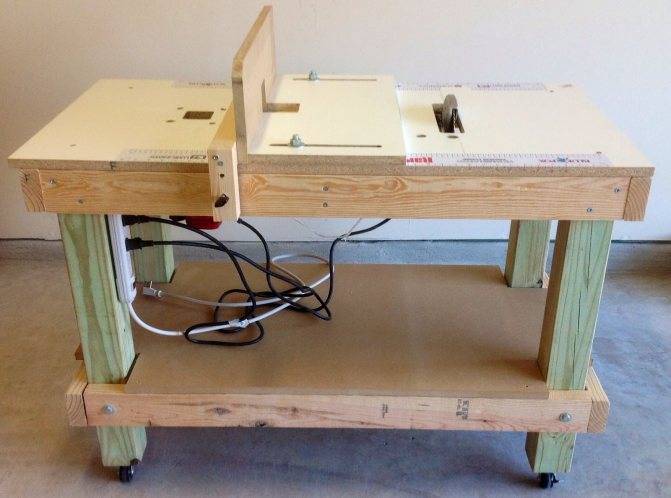

Плюсы и минусы самодельного стола для дисковой пилы
Стол для дисковой пилы можно сделать самостоятельно с учетом личных требований и предпочтений. Он будет максимально комфортным в применении. Стол можно делать разного размера, высоты.
Существуют модели не только ручного типа, но и с возможностью фиксации на столе.
Можно выделить несколько основных преимуществ:
- минимизация затрат;
- возможность оснастить конструкцию толкателями, упорами;
- обеспечение максимальной жесткости и устойчивости.
Использование ручной пилы является не всегда комфортным, использование стола позволяет сделать процесс распиливания более ровным и точным. К минусам самодельного стола для дисковой пилы относят затраты по времени. Мастеру потребуется изучить схемы, чертежи, подготовить материалы, качественно выполнить обработку.
Безопасность при работе с самодельным оборудованием
При проведении строгания следует уделить внимание безопасности при работе. Наличие режущей кромки может стать причиной нанесения травмы
Рекомендации по безопасности следующие:
Со всех изготавливаемых элементов проводится снятие острых фасок, которые могут стать причиной повреждения кожного покрова.
На момент строгания следует уделить внимание тому, что стружка должна удаляться при применении специального пылесоса.
Работа может проводится исключительно при применении различных средств защиты.
На момент строгания следует провести толкание заготовки специальным элементом, за счет чего исключается вероятность получения травмы.
Кроме этого, оборудование нельзя оставлять во включенном состоянии. Каждый раз после создания изделия следует провести очистку инструмента.
Очумелые ручки
Давайте выясним, как и из чего делаются рейсмусовые станки по дереву своими руками.
Схема сборки
На фото — самодельный станок с электрической протяжкой в процессе сборки.
Приведенная на фотографии выше конструкция своей функциональностью приближается к рейсмусу фабричного производства. Однако на практике своими руками изготавливаются куда более простые конструкции.
Причина довольно очевидна: самодельные рейсмусные станки по дереву имеют лишь одно очевидное преимущество перед фабричными — дешевизну; соответственно, для минимизации расходов их предельно упрощают.
Для создания сколь-нибудь сложной конструкции придется закупать довольно много дорогостоящего стального проката, износостойких подшипников, шкивов, зубчаток, да и мощный электромотор будет стоить недешево.
Вот несколько, увы, поверхностная инструкция по созданию простейшего станка с ручной протяжкой.
| Элемент | Описание |
| Станина | Две независимые рамы сварены из уголка размером 40 — 50 мм. Они соединяются резьбовыми шпильками, выточенными из 32-миллиметрового шестигранника. |
| Протяжка | Она представляет собой модификацию выжимных резиновых валиков от старой стиральной машины. Валики расточены под подшипники и посажены на оси толщиной 20 мм. Подача — ручная, осуществляется вращением рукоятки. |
| Стол | Собирается из шлифованной доски, притянутой к станине болтами с потайными головками. Для защиты от гнили и лучшего скольжения заготовки доски пропитаны отработанным маслом. |
| Мотор | 380 вольт, три фазы, мощность 5,5 КВт, вращение на нож передается ремнем. Скорость вращения вала ножей — 5000 об/мин. |
| Кожух | Выполнен из миллиметровой жести на каркасе из уголка размером 20 мм. |
При этом затраты только на комплектующие будут примерно такими:
- Электромотор — 7 — 15 тысяч рублей.
- Уголок — 2 — 3 тысячи.
- Подшипники, шкивы, ремень, оси, шпильки — 3 — 4 тысячи.
- Ножи — 1 — 2 тысячи.
Суммарные расходы (без учета затрат времени, электродов, электроэнергии) составят от 13 до 24 тысяч рублей.
Схема станины станка.
Итоги
Вот параметры вполне реального станка, созданного по приведенному алгоритму:
- Максимальная ширина доски — 320 мм.
- Толщина обрабатываемой детали — от 0 до 200 мм.
- Регулировка толщины — ручная, с измерением штангенциркулем/линейкой.
- Протяжка — ручная, рукояткой вальцов.
- Безопасность — минимальная. Когти, блокирующие обратный ход, конструкцией не предусмотрены. Кожух защищает от разлета стружки, но не от разрушения заготовки: при разлете фрагментов доски или бруса миллиметровая жесть будет смята.
Как сделать фрезер, рейсмус и фуганок
Фрезер является незаменимым инструментом при проведении всевозможных работ по дереву и активно используется профессионалами. Но если он нужен домашнему мастеру для проведения разовых работ, то есть смысл попробовать сделать его своими руками из подручных инструментов. Конечно же, самодельный фрезер по дереву, изготовленный, например, из дрели или болгарки, не способен полностью заменить стандартный инструмент. Но некоторые несложные операции, не требующие особой чистоты обработки, таким агрегатом выполнять вполне допустимо.
Изготовление фрезера из дрели
Фрезер из дрели своими руками изготавливается легко и быстро, поскольку данный инструмент уже имеет патрон, в который можно зажать хвостовик фрезы. Но поскольку дрель развивает небольшие обороты, около 3000 об/мин, то добиться хорошего качества обработки детали не получится.
В качестве подставки для закрепления дрели идеально подходит приспособление для вертикального сверления, которое можно приобрести в магазине электроинструмента. Потребуется лишь сменить оснастку, и самодельный фрезер готов.
Также подобную подставку можно изготовить из ЛДСП, как показано на следующих рисунках.
К примеру, таким самодельным аппаратом можно не хуже, чем готовым фрезером проделывать паз в плите из ЛДСП под Т-образную кромку из ПВХ.
Как сделать фрезер из болгарки
Не секрет, что угловая шлифовальная машина часто используется для для шлифовки, полировки и фрезеровки различных поверхностей дисковыми и чашечными насадками. Но если на шпиндель агрегата накрутить цангу, то получится фрезер из болгарки, который сможет работать не только с дисковыми фрезами, но и с любой оснасткой, имеющей цилиндрические хвостовики.
Также, чтобы сделать фрезер, на шпиндель болгарки можно закрепить и обычный кулачковый патрон от дрели.
На фото выше показано приспособление для болгарки, превращающее ее в ручную фрезерную машину. Как сделать приспособу, можно понять из этого видео.
<?php related_posts(); ?>
Фрезер из двигателя от стиральной машины
Очень часто народные умельцы изготавливают различные станки из двигателя стиральной машины: токарные по дереву, сверлильные, точильные, циркулярные, а также стационарные фрезерные станки. Чтобы изготовить последний, сначала потребуется смастерить стол способом, описанным выше. Далее, на вал двигателя необходимо установить цангу для зажима фрез.
Также потребуется сделать подъемный механизм для удобной регулировки вылета инструмента. Делается он из двух труб, выполняющих роль стоек, на которых закрепляется двигатель, и резьбовой шпильки.
Шпилька одним концом входит в закрепленную к днищу стола гайку, а вторым упирается в нижнюю часть мотора. На шпильке жестко закрепляется поворотное колесо, с помощью которого и осуществляется регулировка высоты.
ЧПУ фрезер
Конечно же, можно приобрести все детали для станка и собрать ЧПУ-фрезер собственноручно. Но если посмотреть на стоимость всех комплектующих, то будет намного дешевле приобрести готовое изделие с уже настроенным программным обеспечением.
Рейсмус и фуганок из фрезера
Назначение рейсмуса – это калибровка заготовок из дерева в один размер по толщине.
На базе фрезера также можно сделать некое подобие данного агрегата.
Рейсмус из фрезера своими руками можно изготовить из пары направляющих, закрепленных на ровной поверхности, и площадки, на которой закрепляется фрезерная машина. Деталь, которую нужно выровнять по толщине, закрепляется на столе, под площадкой с агрегатом. На фрезере сначала выставляется нужный вылет оснастки, после чего проводится обработка всей поверхности детали.
Используя фрезеровальную машинку в качестве привода, можно изготовить и мини-фуганок для обработки небольших по размеру заготовок. На рисунке ниже показано, из каких деталей состоит портативный фуговальный станок.
Также можно изготовить стационарный фуганок из фрезера для обработки длинных заготовок. Как это делается, можно узнать из следующего видео.
Части конструкции станка
Самодельный фуганок представлен сочетанием различных узлов, которые соединены вместе. Провести изготовление фуганка нужно с учетом нижеприведенной информации:
- Основание. Оно представлено нижней частью, на которой проводится базирование различных узлов.
- Боковая стенка. Она выступает в качестве несущего элемента, к которому крепятся для базирования различные узлы.
- Стол задний или неподвижный. Этот элемент крепится к боковой стенки, образует плоскость движения заготовки.
- Стол передний. Часто этот элемент может менять высоту расположения. Для этого создается специальный механизм.
- Боковой упор. Он крепиться на заднем столе, основное предназначение заключается в направлении движения заготовки.
- Распорные уголки. Они применяются для укрепления конструкции и повышения ее устойчивости.
- Электрорубанок. Электрорубанок применяется в качестве основы при изготовлении конструкции.
Подобный механизм характеризуется довольно простой конструкцией. Для соединения отдельных узлов проводится применение различных крепежных деталей.
