Самодельная шлифмашинка из болгарки

1 Модернизируем болгарку своими руками — делаем отрезной станок

Ключевым преимуществом угловой шлифовальной машины является ее мобильность- это компактный инструмент, обладающий крайне широкой сферой применения. Однако есть у нее и недостатки, среди которых трудности в обработке незакрепленных деталей, при резке которых появляется сильная вибрация (может стать причиной разрушения абразивного диска на высокой скорости оборотов) и сложность соблюдения требуемых размеров заготовок при резке нескольких конструкций идентичной длины.

Вышеуказанные недостатки не проявляются при комплектации УШМ отрезным станком, который значительно увеличивает удобство резки как по дереву, так и по металлу. Изготовитель такой станок под болгарку можно самостоятельно, вам потребуется:

• профильная квадратная труба 40*40 и 20*20 мм;
• прямоугольный профиль 40*20;
• металлический уголок 32 мм;
• подшипники диаметром 32 мм;
• шпильки М12;

В собранном виде самодельный станок для болгарки представляет собой квадратную раму из профиля 40*40 мм, усиленную перемычками поперечными перемычками. На раме закреплено коромысло — механизм удерживающий УШМ, который позволяет в вертикальной плоскости изменять положение инструмента.

Самодельная стойка для болгарки делается по следующему алгоритму:

1. Первоначально нужно раскроить профиль на отрезки требуемой длины. Для бытовой эксплуатации будет достаточно несущей рамы 1*1 м.

2. С помощью сварки из профиля сваривается рама, после чего начинаются работы по сборке коромысла. Его длина составляет 70 м, состоит конструкция из двух профилей 40*20, между которыми установлены проставки из трубы 20*20. Ближе к задней части коромысла приваривается перпендикулярная стойка Т-образная стойка, которая будет удерживать узел на несущей раме.

3. К раме привариваются две параллельные перемычки, на которых фиксируется уголок под крепеж Т-образной стойки с высверленными отверстиями под болты.

4. В перемычки через подшипники устанавливается коромысло. Тут необходимо используя уровень тщательно контролировать его положение, какие-либо отклонения в горизонтальной плоскости не допустимы, так как они не позволят вам получить точную линию среза.

5. К передней части коромысла привариваются две параллельные пластины, использующиеся как фиксаторы УШМ, в центре фиксаторы выполняются из шпилек М12. Также необходимо закрепить ручку, посредством которой будет регулироваться положение инструмента в процессе резки.

Полученная в итоге самодельная станина для болгарки достаточно проста в эксплуатации. Вам необходимо установить УШМ в посадочное гнездо, расположиться справа от инструмента, положить на несущую раму заготовку и правой рукой опустить регулировочный рычаг. Сам рез производится в пространстве между поперечными перемычками рамы.

1.1 Циркулярная пила из болгарки

Сделать из УШМ циркулярную пилу еще проще, чем отрезной станок, так как нет необходимости выполнять большое количество сварочных работ. Потребуются следующие материалы:

• старый стол;
• металлический уголок;
• строительные хомуты либо уголок;
• шурупы, гайки.

Циркулярный станок из УШМ

Сразу отметим, что тут необходима низкооборотная угловая шлифовальная машина (в пределах 4-5 тыс. об/мин) либо с регулировкой оборотов, поскольку для резки дерева агрегаты с повышенными оборотами не подходят — из-за вращения заготовку будет отрывать от дисковой пилы, что грозит опасностью для оператора станка. Для распилов по дереву имеет смысл использовать УШМ с диском диаметром 150 либо 180 мм.

Циркулярный станок для болгарки легче всего выполнить на основе старого деревянного либо металлического стола. Вам потребуется проделать в столешнице отверстие параллельно одному из ее краев, длина отверстия должна соответствовать длине дисковой пилы УШМ. Болгарку нужно крепить к нижней плоскости столешницы так, чтобы над поверхностью стола возвышалось 2-3 см диска (при необходимости распила крупноразмерных заготовок — больше).

Крепление болгарки

Фиксация инструмента на столе должна быть предельно надежной, чтобы не допустить возникновения вибраций в процессе работы. Лучше всего закрепить ее с помощью 3-4 винтов через сваренные из стального треугольника Г-образные рамки.

Диск или лента? И привод

Разновидностей шлифовальных станков в промышленности применяется едва ли не больше, чем токарных. Известный всем умельцам наждак – мотор с парой шлифовальных кругов (или одним кругом) – это тоже гриндер. Для себя в домашних условиях имеет смысл делать или дисковый торцевой (тарелочный), или ленточный гриндер. В первом абразив нанесен на вращающийся жесткий диск; во втором – на эластичную ленту, обегающую систему шкивов и роликов. Дисковый более подойдет для шлифовки простых деревянных деталей и грубой или средней чистоты – металлических. На ленточном гриндере возможно производить также точную и чистую доводку профилированных деталей сложной формы, в т.ч. крупногабаритных, см. далее.

Дисковый гриндер очень просто получается из того самого наждака или подходящего по мощности мотора, см. ниже. Нужно заказать переходник с вала электродвигателя под хвостовик тарельчатого шлифовального круга на металлической основе. Или под зажимной патрон, тогда на том же моторе можно будет соорудить мини токарный станок, см. рис.:

Самодельный дисковый гриндер

«Тарелка» подойдет изношенная: на обрез ее борта наклеивают диск из тонкого (4-6 мм) волокнистого пластика, а на него – абразив. Как сделать торцевой гриндер, см. след. ролик.

Видео: самодельный торцевой гриндер

Разница между дисковым и ленточным гриндером не только в возможностях использования. Если взять обычные домашние поделки, то для дискового гриндера хватит мощности привода в 250-300 Вт на валу. Для мелких деревянных деталей – и 150-170 Вт. Это мотор от старой стиральной машины, прямая (обычная) дрель или шуруповерт. А вот для ленточного гриндера понадобится движок от 450-500 Вт: трехфазный с батареями пусковых и рабочих конденсаторов. Если предполагается обрабатывать крупногабарит, то мощность мотора – от 1-1,2 кВт. Причем батареи конденсаторов для того и другого обойдутся ненамного дешевле самого движка.

Дрель или шуруповерт как привод гриндера удобны и тем, что позволяют оперативно менять скорость движения абразива (см. далее) штатным регулятором частоты вращения. Нужно только, во-первых, сделать для дрели держатель, жестко фиксирующий инструмент. Во-вторых, упругую переходную муфту с дрели на хвостовик диска, т.к. добиться их точной центровки без специального оборудования сложно, а биение сведет на нет точность обработки и может повредить инструмент-привод.

Чертежи держателя дрели для использования ее как привода домашнего металлорежущего станка даны слева на рис.:

Чертежи держателя дрели для привода гриндера (шлифовального станка)

Поскольку ударные и нерегулярные знакопеременные нагрузки на привод в гриндере на порядок ниже, чем, скажем, в токарном станке, держатель дрели для него возможно сделать из твердого дерева, фанеры, ДСП, МДФ, справа на рис. Диаметр крепежного (большого) отверстия – по шейке дрели. Дрель весьма желательно использовать без ударного механизма и со стальной обечайкой на шейке (под установку передней рукоятки).

Муфта

Для переходной муфты понадобится отрезок стального прута (не обязательно точеный) того же диаметра, что и хвостовик приводного вала гриндера, и отрезок армированного ПВХ шланга (садового поливного) с просветом таким, чтобы туго натягивался на прут и хвостовик. Длина «свободного» шланга (между торцами прута и хвостовика в нем) – 3-5 см. Длина выступающей части прута должна быть достаточна для надежного зажима в патроне дрели. После сборки муфты на месте шланг на хвостовике и пруте туго затягивается хомутами; можно проволочными. Такая муфта полностью парирует расцентровку привода и ведомого вала до 1-1,5 мм.

Гриндер своими руками в домашних условиях – текстовые и видеоинструкции

Купить готовый гриндер, особенно для бытовых нужд, может позволить себе не каждый. Предлагаем изучить подробную инструкцию, как сделать гриндер самостоятельно, без дополнительных трат. Однако, придётся постараться и кое-где приложить немалые физические усилия и рвение.

Из чего можно сделать привод для гриндера

Привод для гриндера – один из самых основных элементов конструкции. К выбору «сердца» машины стоит подойти основательно.

Самодельный гриндер с двигателем от стиральной машины

Разберём подробно все этапы работ. Мы решили сделать небольшую насадку на дрель под стандартную ленту 75×457 мм

Для работы мы также приобрели дверной доводчик.Закручиваем выточенную заранее заготовку на вал. Закрепляем ведущий ролик болтом. Сам мотор, как вы видите закреплен на жёсткой подставке. Для работы также понадобится абразивная лента, в нашем случае − 610×45 мм(ширину отрезали под наши ролики).Обрезаем лишнюю часть болта

На всякий случай в болту делаем прорезь, если вдруг будет необходимо снять вал.Разбираем провода для подключения: коричневый и красный стартер, щетки – серые.К станине привариваем деревянную основу, которая погасит некоторую вибрацию.Выравниваем положение нашего «доводчика», обратите внимание, важно обеспечить ему правильную фиксацию на станине!К ручке крепим на болт 10-ку, к ней крепим регулировочные гайки и сами ролики, устанавливаем подшипники. Их подбираем по ширине лентыИсходя из натяжения ленты, затягиваем доводчик в нужном положении. Выравниваем конструкцию так, чтобы лента была достаточно натянута

Выравниваем конструкцию так, чтобы лента была достаточно натянута.

Иллюстрация	Описание действия
	Для работы потребуется обычный коллекторный двигатель от старой стиральной машины.
	Проверяем положение вращающего вала лазером

Такой гриндер прекрасно справится с ремонтом затупившихся свёрл, заточкой ножей, а также мелких деталей.

Гриндер для дрели

Гриндер для дрели – это специальная насадка, которую можно сделать в несколько этапов. Покажем этапы работ. К слову, вариантов – сотни и сотни. Рассмотрим некоторые фотографии, которые помогут определиться с вариантом, который подойдет для ваших целей. Такие гриндеры помогают выполнить несложные работы.

Также на основе дрели можно сделать устойчивую конструкцию на станине. Такие гриндеры могут помочь подточить ножи или любые плоские детали.

Гриндер из болгарки своими руками: чертежи

Это один из самых «ходовых» гриндеров, которые можно сделать своими руками. Обычно его используют для мелких работ, для затирки сварочных швов, заточки мелких деталей. Особенно, если зафиксировать такую конструкцию на столе, то можно справиться и с более сложными задачами. К примеру, такой гриндер можно использовать для правки режущего инструмента или заточки ножей, топоров и т.п.

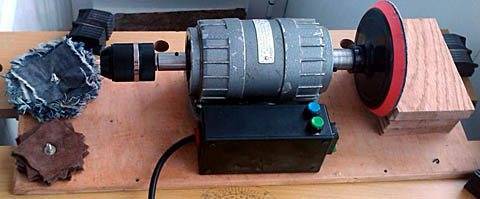

Простейшая полировальная машина

Наиболее просто сделать своими руками полировальную машину, предназначенную для работы со шлифовальными дисками. Для создания данного устройства потребуются следующие основные детали:

• электромотор;
• блок питания;
• аккумулятор.

Также можно использовать электромотор от вентилятора, а для привода электродвигателя подойдет бытовой аккумулятор.

Помимо названных компонентов, понадобится доска, ее нужно отшлифовать наждачной бумагой. Далее на доске закрепляют шурупами аккумулятор и электромотор и соединяют их проводами. Также в данную электросхему необходимо установить включатель, закрепив его на доске. Провода следует зафиксировать степлером во избежание разбалтывания.

Рабочий элемент шлифовальной машины рассматриваемой конструкции представлен кругом. Можно использовать фирменные изделия либо можно сделать шлифовальный диск из наждачной бумаги своими руками. Для этого нужно вырезать из фрагмента исходного материала два сектора и скрепить их между собой тыльными сторонами, склеив.

Для обеспечения привода абразивного диска от оси электромотора потребуются две втулки. Диаметр данных приспособлений определяют на основе соответствующего параметра оси двигателя. При этом нужно учитывать, что различные электродвигатели имеют оси разного диаметра. Рассмотренную шлифовальную машину можно использовать для обработки как деревянных, так и металлических поверхностей, в том числе и при кузовных работах.

???? Гриндер своими руками: чертежи с размерами и схемы

Гриндер – незаменимый инструмент в мастерской. Он позволяет шлифовать изделия из дерева, пластика, металла, также обрабатывать любые поверхности.

Выбора материала зависит от выбора ленты – жёсткий абразив позволяет обрабатывать более плотные изделия.

В этой статье редакции Homius разберём, как своими руками сделать гриндер по готовым чертежам с размерами, рассмотрим варианты сборки гибких ручных станков для обработки поверхностей.

Ручной гриндер позволяет, к примеру, шлифовать сварочные швы в труднодоступных местах

Что такое гриндер, и для чего он предназначен

Гриндер в отличие от привычного стационарного станка, инструмент более универсальный. Он позволяет обтачивать детали под углом, являться инструментом для финишной отделки, к примеру, в качестве шлифования элементов деревянной мебели. Гриндером легко удалить ржавчину с поверхности, заточить нож.

Механизмы натяжения ленты и поворотная рабочая площадка позволяют произвольно менять угол заточки

Принципиальная схема конструкции гриндера и принцип его работы

Для того, чтобы правильно понять устройство и принцип работы гриндера, обратимся к его устройству. Главная задача – найти мощный мотор, который необходимо будет снабдить приводом.

Важно! Вращающий момент передаётся на ролики, которые приводят в движение абразивную ленту. Внешний вид гриндера

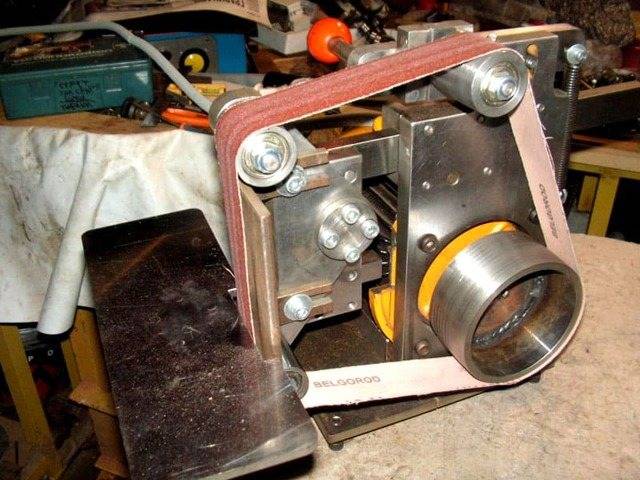

Внешний вид гриндера

Итак, основными элементами гриндера, кроме двигателя, являются:

1. Прямой ролик со шкивом.
2. Натяжные ролики.
3. Абразивная лента.
4. Основание.
5. Устройство, фиксирующее натяжение ленты и роликов.
6. Стол для фиксации детали (в некоторых моделях может быть поворотным).

После включения прибора в сеть, ролики приводят в движение абразивную ленту. Причём, положение роликов можно смещать, чтобы контролировать натяжение абразивной ленты.

В некоторых случаях столик может поворачиваться на 180°

При самостоятельной сборке гриндера важно расположить ролики строго перпендикулярно над друг другом, чтобы избежать перекосов ленты, что может привести к её обрывам. Совет! Прежде чем определиться с размерами ленты и шириной роликов, прикиньте, какие поверхности вы планируете обрабатывать, их габариты и объёмы работ

Совет! Прежде чем определиться с размерами ленты и шириной роликов, прикиньте, какие поверхности вы планируете обрабатывать, их габариты и объёмы работ.

От выбора ленты зависит скорость и качество обработки изделий. Чаще всего в станках подобного типа используются следующие размеры лент: 610, 915, 1230, 1600, 1830 мм по длине, по ширине имеется всего два варианта − 50 и 100 мм. Нижнее полотно должно быть эластичным.

Тканевая основа лучше выдерживает поверхностное натяжение

Гриндер «от Чапая» − краткий обзор

Андрей Чапай разработал собственный вариант гриндера. Модель настолько полюбилась мастерам, что её название скоро стало именем нарицательным. Умелец даже разработал целую линию аппаратов, которые сегодня разлетелись по мастерским всего мира.

Гриндер «от Чапая» − универсальный станок с поворотным прижимным столом, который позволяет обрабатывать разные поверхности

Как шлифовать болгаркой

Не надо забывать, что шлифовка всегда связана с большим количеством пыли. Подготавливаясь к шлифовке, не забудьте и о себе! Защитная маска и респиратор – это лучшие помощники при шлифовке. Можно найти и такой вариант, где маска совмещена с хорошим респиратором.

Фильтр респиратора будет забиваться очень быстро, поэтому надо заготовить сразу несколько штук для оперативной замены. Только после проведения тщательной подготовительно работы можно приступать к шлифовке.

Шлифуем дерево + (Видео)

Дерево это уникальный материал. Он и вручную шлифуется неплохо, но с болгаркой можно добиться очень хороших результатов. Некоторые снобы утверждают, что болгаркой вообще шлифовать нельзя, но это от незнания и неумения.

Главный секрет – шлифмашина используется на минимальных оборотах. Если болгарка имеет переключатель скоростей, то проблем не будет. На больших оборотах наждачная бумага будет очень быстро и очень плотно забиваться древесиной. В таком режиме ее не хватит и на пять минут работы. Оптимальная скорость не более 6000 оборотов.

Другой секрет – не шлифовать всей площадью круга. Если шлифовать всей поверхностью, то на древесине будут оставаться круговые следы. Чтобы вообще не оставались следы от наждачки или они были бы минимальными, надо шлифовать только верхним сектором круга. Движения машинки должны быть вдоль волокон древесины.

Таким методом можно получать великолепные результаты при шлифовке вагонки. Доска становится гладкой и не сохраняет следов инструмента. Не надо только увлекаться и вовремя менять наждачные накладки на круг.

Подобным образом шлифуется сруб. Здесь желательно, чтобы опорная тарелка была тонкой по краю. С такой тарелкой будет проще шлифовать узкие места примыкания бревен. В противном случае эту работу придется доводить стамеской.

https://youtube.com/watch?v=6HqSS8Wk9Bo

Работаем по бетону + (Видео)

Если не удалось приобрести фирменный защитный кожух-пыльник с патрубком для пылесоса, то его можно сделать своими руками. Для этого берем использованное ведерко из-под шпаклевки или клея с диаметром чуть больше круга болгарки. Отрезаем донную часть на высоте чуть большей собранной шлифовальной части.

Вырезаем отверстие в донышке для установки на редуктор и отверстие для пластикового сантехнического углового отвода. Теперь подключаем к патрубку шланг пылесоса и спокойно работаем.

Шлифовальный круг должен быть рассчитан на обработку камня. Бетон и бетонные поверхности предпочтительнее шлифовать всей поверхностью круга. Это будет экономить время обработки, и хорошо выравнивать плоскость поверхности.

Шлифуя бетонный пол надо постоянно контролировать плоскость с помощью строительной линейки, потому что из-за разной плотности бетона можно сделать углубления. Для обработки стыковочных швов между бетонными заливками достаточным будет добиться одного сочетанию по уровню.

Хорошо шлифовать бетонные полы и поверхности алмазной шлифовальной чашкой фирмы Matrix. Если болгарка на 150 мм, то чашка на 125 мм.

Шлифовка металлических поверхностей + (Видео)

Металл шлифуется по разным требованиям. Чаще всего металл шлифуется под покраску или для дальнейшей полировки. Основным инструментом признана опорная чашка со сменными наждачными накладками. Подбор наждачной бумаги зависит от степени обработки и от состояния металла.

Во время шлифования необходимо работать только частью диска. На поверхности не должно оставаться необработанных участков.

Обработанные поверхности обычной стали желательно покрывать грунтовкой. Содержащаяся в воздухе влага может очень быстро покрыть металл, и вызвать появление ржавчины.

https://youtube.com/watch?v=73nuIaCKLRQ

Пошаговая инструкция

Для сборки самодельного ленточно-шлифовального станка потребуется:

Продумать конструкцию устройства и сделать чертежи. Исходя их конструкционных особенностей вашей модели, станет понятно, что потребуется для сборки. Прорабатываю конструкцию, желательно предусмотреть возможность шлифовки деталей как в вертикальном, так и горизонтальном направлениях.

Приготовить ручной электроинструмент: лобзик, ШМУ, дрель.

Договориться с токарем, для выточки отдельных деталей. Или сам токарный станок.

Первое, с чем нужно определиться при разработке станка – это лента. Длина варьируется от 610 до 1830 мм, а ширина 50 или 100 мм. Для бытового использования оптимальная длина – 915 мм. На ней же поставляется основное количество Чапаевских станков.

Основу для станины желательно подбирать с толщиной стали не менее 12 мм. Болтовые соединения при этом не желательны, так как могут ослабить конструкцию. Желательно воспользоваться сваркой.

При вытачивании роликов важен показатель шероховатости, который должен быть не меньше 1,25. Иначе лента будет быстро изнашиваться. Материалом для роликов лучше всего послужит дюралюминий, а ведущий должен быть из стали. Монтировать на станину лучше на закрытые подшипники, чтобы в них не попадала пыль.

Если станок планируется делать с четырьмя роликами, то принято использовать следующие размеры: 150 мм – для ведущего, 100 мм для регулируемого, и 70 мм оставшийся

При этом важно расположить их без перекосов, чтобы избежать соскальзывания ленты

Принципиальная схема конструкции гриндера и принцип его работы

Чтобы собрать ленточный гриндер своими руками, необходимо хотя бы в общих чертах представлять его конструкцию. На самом деле в ней ничего сложного нет. Это обычное приводное устройство с несколькими роликами и шлифовальной лентой. Его можно сделать как из металла, так и из фанеры, или даже пластика. На рисунке изображён чертёж гриндера с размерами.

Устройство гриндера в чертеже

1. Основание.
2. Стойка.
3. Электродвигатель АИР 80А2.
4. Шкив.
5. Поворотный узел натяжного ролика.
6. Пружина растяжения.
7. Прямой ролик.
8. Натяжной ролик.
9. Металлический стол.
10. Шлифовальная лента.

Обычно в конструкцию шлифовальной машины входит столик с зажимными элементами, который чаще всего устанавливается на верстак или стационарную раму. Он может поворачиваться вдоль своей оси, а в некоторых моделях – перпендикулярно. В станине помещается либо ножной привод устройства, либо приводной мотор, который закрепляется непосредственно к гриндеру. Чаще всего в ход идёт хлам с «живым» мотором: старая дрель, болгарка, в сети множество примеров, где гриндер собран своими руками с использованием двигателя от стиральной машины.

Вопрос в том, были ли действительно «живые» моторы у гриндера, пока остаётся открытым. Заметим, что при написании статьи, даже в опытных целых, ни одной овцы не пострадало!

Принцип работы гриндера несложен. С помощью мотора в действие приводится группа роликов, один из которых ведущий, остальные − ведомые. Под действием тяги начинает двигаться шлифовальная лента. Конструкция позволяет регулировать расположение ведомых роликов, что облегчает работу по шлифовке различных поверхностей.

Гриндер, особенно во время работы по дереву, сильно пылит, многие мастера приспосабливают для очищения поверхности во время работы специальные пылесосы или обдувочные механизмы

Со временем лента может растягиваться, для того, чтобы натяжение оставалось точным, предусмотрены разные системы натяжения: это может быть пружина, специальный фиксатор или самый обычный мебельный болт.

Комментарий

Андрей Феофанов

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«Если вы не любите носить защитные очки во время работы на станке, можно сделать специальное откидное стекло из акрила. Для примера можно посмотреть установленные защитные стёкла на промышленных станках, где в качестве рабочего элемента стоит круглый наждачный камень».

Прежде чем определиться с размерами ленты и шириной роликов, прикиньте для себя – какие поверхности вы планируете обрабатывать, их габариты и объёмы работ.

Абразивная лента для гриндера − важнейшая деталь любой шлифовальной машины

Начинающему мастеру не лишним будет знать, что шлифовальные ленты различаются по своей длине, ширине и степени жёсткости (зернистости). Чаще всего в станках подобного типа используются следующие размеры лент: 610, 915, 1230, 1600, 1830 мм − по длине, по ширине всего два варианта −50 и 100 мм, однако, опытные мастера могут вырезать ленту любой ширины.

Важные правила выбора ленты для гриндера:

1. Лента обязательно должна быть на эластичной, тканевой основе, иначе она может не выдержать нагрузок и больно ударит вас по пузу и рукам.
2. Выдерживать предельные угловые скорости − не менее 1500 об/мин.
3. Обладать большой абразивной стойкостью.
4. Предельное относительное натяжение на разрыв – не менее 15%.
5. Устойчивость к нагреву при длительной работе.

Гриндер: его устройство и принцип работы можно посмотреть в этом видео:
