Изготовление бойлера косвенного нагрева своими руками

Устройство водонагревателя с косвенным нагревом

Нагрев ГВС в бойлере косвенного нагрева (БКН) выполняется за счет использования тепловой энергии от независимого источника. Наиболее часто он подключается к котлоагрегату. Нагретый теплоноситель от котла с температурой от 60 до 95 С поступает во внутренний теплообменный аппарат, выполненный в форме змеевика.

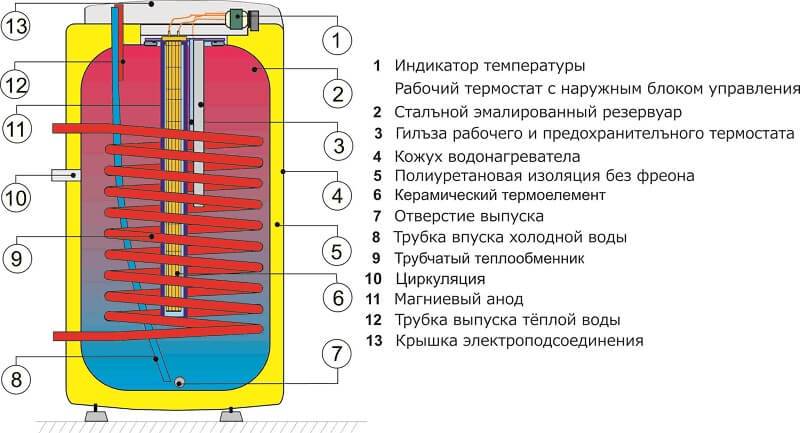

Устройство водонагревателя

Нагреваемая вода в баке соприкасается с его поверхностью, через которую осуществляется процесс теплопередачи от горячей среды к нагреваемой. Максимальная температура нагрева в таких устройствах 70 С. До 150 л баки выполняются настенного типа, а с большим объемом — напольного.

В современных схемах теплоснабжения сегодня стали применять еще более прогрессивную систему подготовки ГВС с использованием принципа послойного нагрева.

Послойный нагрев воды осуществляется вначале проточным способом во встроенном пластинчатом теплообменном аппарате двухконтурного котла, а затем сохраняется в выносном баке-аккумуляторе, поэтому процесса переключения теплоносителями между контурами нагрева не происходит, что положительно влияет на работу системы отопления.

Перед тем как сделать бойлер косвенного нагрева своими руками нужно знать принцип работы и назначение БКН. Мастеру также потребуется определиться, какие базовые элементы конструкции он сможет использовать:

1. Корпус БКН: из нержавейки, стальной, эмалированный или со стеклофарфоровым покрытием,, как у бойлеров Термекс на 80 литров. В самом бюджетном варианте он даже может быть в виде пластиковой бочки.
2. Теплоизолирующая оболочка, для создания аккумуляционных качеств, чтобы максимально долго сохранить нагретую воду в горячем состоянии.
3. Внутренний теплообменник, как правило, в форме змеевика.
4. Запорно-регулирующая арматура, для обслуживания и ремонта бойлера своими руками.
5. Блок управления и защиты, можно подключить самостоятельно из готовых систем, свободно реализуемых через розничную торговую сеть.

Бойлер БКН обвязывается по схеме противоточного движения сред: греющей и нагреваемой, они направляются друг другу навстречу.

Нюансы установки и обвязки прибора

Лучше всего выполнять обвязку водонагревателя совместно с монтажом котла и другого оборудования, чем врезать устройство в уже готовую систему. Есть два основных принципа подключения:

• С приоритетом. Для этой схемы требуется мощный котел. Он обеспечивает быстрый нагрев содержимого бака, прокачивая весь объем через змеевик. Таким образом горячая вода попадает в радиаторы, что не позволяет температуре снизиться.
• Без приоритета. Отличается длительным нагревом, поскольку через теплоноситель проходит не вся вода.

Правила обвязки:

• Выбирайте место для установки бака как можно ближе к котлу. Так можно снизить теплопотери.
• Монтаж должен проводиться на ровной и прочной поверхности.
• Для нормального функционирования системы на выходе водонагревателя нужно установить расширительный бак. Он нейтрализует тепловое расширение.
• Каждое отдельное устройство (контур) должно оснащаться кранами. Это позволит отключать их по отдельности, независимо от остальной системы.
• Обязательна установка обратного клапана.
• Чтобы снизить жесткость воды, установите очистные фильтры.
• Не размещайте баки более 150 литров на стене, тем более если она из гипсокартона.

Устройство и принцип работы

Особой популярностью в настоящее время пользуются современные электрические бойлеры накопительного типа, которые прекрасно подходят для постоянной или периодической эксплуатации, как в частных домовладениях, так и в многоквартирных домах.

Стандартный объём накопительного резервуара может варьировать, и выбирается исходя из количества потребителей.

Такой тип бытового водогрейного устройства подключается к водоснабжению непосредственно после магистральной трубопроводной системы, что позволяет обеспечивать горячей водой несколько точек разбора. Дополнительные опции в таком водогрейном приборе представлены специальными термостатами.

Устройство традиционного бойлера представлено наружным корпусом и стандартным внутренним накопительным резервуаром, а также прочным антикоррозийным покрытием и дополнительными комплектующими.

Бойлер косвенного нагрева своими руками

Бойлер косвенного нагрева – это бюджетный аналог электрического бойлера, который не зависит от электричества или газовой магистрали. Подогрев воды в бойлере происходит за счет спиралеобразной трубы, находящейся внутри емкости. По змеевику из отопительного контура поступает горячая вода, которая через поверхность трубки нагревательного элемента отдает тепло воде в водонагревателе. Выходная труба для доставки горячей воды расположена обычно в верхней части накопительного бака. Обе трубки оснащают шаровыми кранами, позволяющими легко соединить конструкцию с водопроводом и отопительной системой. Чтобы минимизировать теплопотери, емкость надежно укутывают слоем теплоизоляции.

К главным достоинствам изготовленного своими силами бойлера можно отнести:

• установку рядом с котлом системы отопления;
• дешевизну монтажных работ;
• отсутствие расхода энергии на прогрев воды;
• постоянное поддержание температуры воды в нагревателе;
• возможность присоединения к центральной отопительной магистрали.

Есть у данного варианта и минусы:

• для монтажа бойлера потребуется достаточно свободного пространства;
• нагрев большого объема холодной воды займет много времени;
• во время прогрева емкости эффективность работы отопительного контура несколько снижается;
• на змеевике внутри бака быстро образуется налет, что требует регулярного (один-два раза в год) очищения.

Соорудить бойлер своими руками значительно проще, чем полноценный водонагреватель. Именно простота конструкции делает его столь популярным.

Вариации водонагревательного оборудования

Водонагреватели различают по следующим группам:

Есть котлы со встроенным водонагревателем. В них монтируется медная трубка, которая представляет собой спираль.

Самодельный водонагреватель при профессиональной сборке может прослужить 5 лет и более. При этом его цена на порядок ниже купленного в магазине. Потребляемые расходы электричества на работу самодельных водонагревателей минимальные, а время нагрева соизмеримо с заводским аналогом. Электрический водонагреватель создать собственноручно вполне реалистичная идея. Подобные самоделки можно применять как в загородных домах, так и в жилых квартирах.

Расчёт основных параметров бойлера

Прежде чем приступить к поиску материала и непосредственно изготовлению, потребуется провести расчёт минимального объёма резервуара и рабочей длины теплообменника.

Объём и форма бака

Объём резервуара для воды напрямую зависит от количества жильцов, постоянно проживающих по месту установки оборудования. Считается, что в сутки человек расходует до 80 л воды. За расчётное значение рекомендуется брать 45–50 л на человека. При превышении нормы вода в баке будет застаиваться, что непременно скажется на её качестве.

Форма бака выбирается с учётом силы давления в водопроводной системе. Если давление низкое, то допускается использование самодельных бойлеров с квадратным резервуаром. При высоком давлении в системе можно использовать только оборудование со скруглённым дном и верхом.

Бойлеры с накопительным резервуаром квадратной и прямоугольной формы можно использовать только в системах водоснабжения с низким рабочим давлением

Дело в том, что повышенное давление способствует возникновению изгибающих усилий на стенках бака, поэтому резервуар квадратной или прямоугольной формы может деформироваться. Ёмкость с круглым дном более устойчива к деформациям за счёт лучшей обтекаемости.

Мощность и длина теплообменника

В вертикальных моделях косвенного нагрева в качестве теплообменника обычно используется змеевик из меди, расположенный между входным и выходным отверстием.

Змеевик для бойлера из медной трубы

Для самостоятельного изготовления лучше всего использовать медную трубу диаметром 10 мм. Такое изделие без труда гнётся руками без применения какого-либо инструмента. При использовании металлопластиковой трубы следует учитывать, что температура нагрева теплоносителя не должна быть более 90 оC, иначе труба деформируется, а стыки протекут — это приведёт к смешиванию воды в резервуаре.

Длина трубы, необходимая для изготовления змеевика, рассчитывается по формуле L = P / (3,14 ∙d ∙∆Т), где:

• L — длина трубы (м);
• d — сечение трубы (м);
• ∆Т — разность температур нагретой и холодной воды (оC);
• P — мощность теплообменника на каждые 10 л воды (кВт).

По мнению специалистов, на каждые 10 л воды должно приходиться не менее 1,5 кВт тепловой энергии. С учётом этого можно рассчитать длину трубы для изготовления змеевика.

Например, рассчитаем материал для змеевика, который будет установлен в бойлер ёмкостью 200 л. Температура холодной воды, поставляемой в ёмкость, будет равняться 15 оС, а после нагрева необходимо получить воду с температурой 80 оС: L = 1,5 ∙20 / (3,14 ∙0,01 ∙65) ≈ 15 м.

Таблица: длина медного теплообменника для бойлеров ёмкостью 50–200 литров

Объём накопительного резервуара, л	Мощность оборудования, кВт	Длина теплообменника, м	Диаметр резервуара бойлера, м	Диаметр витка, м	Количество витков
200	30	15	0,5	0,4	12
150	22,5	11	0,5	0,4	9
100	15	7,5	0,4	0,3	8
50	7,5	4	0,4	0,3	5

Количество витков змеевика зависит от способа изгиба и расстояния между элементами. Обычно змеевик располагается так, чтобы расстояние между витками и стенками резервуара было не менее 10–12 см. Расстояние между витками не должно быть менее 5 см. Расчётные значения для накопительных резервуаров различного объёма можно увидеть в таблице выше.

Если бойлер косвенного типа необходимо оборудовать трубчатым электронагревателем, то мощность высчитывается исходя из того, что для быстрого нагрева 50 л воды необходим ТЭН мощностью не менее 1,5 кВт. Кроме того, любой комбинированный бойлер должен быть оборудован термостатом.

Выбираем косвенный бойлер

Чтобы правильно подобрать резервуар косвенного нагрева для частного дома или квартиры, выясните следующие моменты:

1. Число постоянно проживающих людей и режим водоразбора. Цель – рассчитать общий расход санитарной горячей воды.
2. Производительность водонагревателя ограничена мощностью котла и солнечного коллектора. Если источник тепла еще не установлен, подбирайте отопительное оборудование с учетом запаса мощности 50—100% на загрузку бойлера.
3. Отведите место под размещение аппарата и продумайте способ монтажа – настенный либо напольный.
4. Определитесь с функционалом нагревателя – нужен ли ТЭН, второй теплообменник.

Варианты размещения водогрейной установки рядом с источником тепловой энергии

Расчет потребления воды из системы ГВС мы предлагаем вести по минимальным показателям. В сутки 1 человеку требуется 20 л теплой воды на помывку (душ) и 12 литров – для хозяйственных нужд, всего – 32 л. Значит, семье из 2 чел. понадобится бойлер полезным объемом 50…80 л, для троих жильцов – минимум 100 литров. Если хочется наполнять ванну, выбираем танк на 120 л и более. Упрощенный алгоритм подбора отражен в таблице:

Скорость нагрева бака сильно зависит от мощности теплогенератора. Если здание отапливается котлом 10—15 кВт, ставить накопитель на 200 л бессмысленно – пока вода нагреется, дом успеет остыть. Дело в том, что приоритет загрузки бойлера выше, нежели отопление. Упрощенно: пока бочка не прогреется до нужной температуры, радиаторная сеть не получит требуемое количество тепла.

Приведем пример расчета мощности котла:

1. Исходные данные: объем бойлера составляет 200 литров, температура в системе ХВС – плюс 10 °С, ГВС – 50 градусов.
2. Для нагрева 1 кг воды на 1 градус потребно 1.16 Вт тепловой энергии. Считаем расход теплоты за 1 час: 1.16 х 200 х (50 — 10) = 9.28 кВт.
3. Чтобы сократить время загрузки вчетверо (до 15 мин), нужно подать в 4 раза больше энергии – 9.28 х 4 = 37.12 кВт. Результат: мощность отопительного агрегата в максимальном режиме – 40 кВт, иначе бойлер станет нагреваться дольше.

Общие рекомендации по выбору «косвенника»:

если позволяет бюджет, лучше купить нагреватель типа «емкость в емкости» — аппарат более эффективен в работе, обслуживание – только ежегодная промывка; всегда выясняйте полезную вместительность резервуара – она меньше заявленных габаритов на 10—30% из-за объема, занимаемого теплообменником;

накопитель большой емкости лучше брать в напольном исполнении; для жилища в многоквартирном доме подойдет горизонтальный бойлер, подвешиваемый ближе к потолку; при отсутствии солнечных коллекторов стоит обратить внимание на комбинированные модели, обеспечивающие работу ГВС в течение теплого периода; минимальная толщина стенок эмалированного бака должна составлять 2 мм. Железные танки, покрытые термостойкой пластичной эмалью с добавлением циркония, практически не уступают нержавеющим в надежности, зато обходятся гораздо дешевле

Слабое место нержавейки – сварные швы, успешно корродирующие в случае полной выработки магниевого анода. Кстати, лучше выбирать изделие с титановым электродом – он служит втрое дольше

Железные танки, покрытые термостойкой пластичной эмалью с добавлением циркония, практически не уступают нержавеющим в надежности, зато обходятся гораздо дешевле. Слабое место нержавейки – сварные швы, успешно корродирующие в случае полной выработки магниевого анода. Кстати, лучше выбирать изделие с титановым электродом – он служит втрое дольше.

Watch this video on YouTube

Расчет объема бойлера косвенного нагрева и проектирование змеевика

Объем бака напрямую зависит от потребности в горячей воде. Принято считать, что на каждого члена семьи достаточно от 50 до 70 литров горячей воды ежедневно. Поэтому для семьи из 3-4 человек достаточно 200-литрового бойлера. В качестве бака используют любую подходящую термостойкую емкость из антикоррозионного материала: нержавеющей стали, алюминия, пластика. В баке устанавливают входной и выходной шаровые краны.

Диаметр и длина трубы для змеевика рассчитываются исходя из объема бака, материала трубы, скорости потока теплоносителя и его температуры. На каждые 10 литров бака необходимо около 1,5 кВт тепловой мощности змеевика. Змеевик обычно изготовляют из латунной трубки диаметром от 8 до 20 мм, свернутой в спираль так, чтобы витки не соприкасались – так обеспечивается максимальный контакт его греющей поверхности с нагреваемой водой. Чтобы определить общую длину трубки, необходимо вычислить необходимую мощность змеевика, после чего определить длину трубы по формуле:

Формула для вычисления обей длины трубы для бойлера

где P – тепловая мощность змеевика в кВт;

d – диаметр трубы в метрах;

ΔТ –разность температур теплоносителя и нагреваемой воды, °C.

Например, для бака 200 литров необходим змеевик с тепловой мощностью 30 кВт. Диаметр трубки для змеевика – 10 мм, или 0,01 м. Температура теплоносителя 80°С, температура поступающей воды — 15°С. По приведенной формуле вычисляем длину змеевика:

По приведенной ниже формуле вычисляем длину змеевика

Змеевик в этом случае выполняют в виде спирали диаметром 40 см. При диаметре бака в 0,5 м и высоте 1 метр такой змеевик будет иметь 12 витков с межвитковым расстоянием в 6-8 см. Для удобства намотку производят с помощью шаблона – трубы соответствующего диаметра. Ввод и вывод змеевика удобнее выполнять с одной стороны бака.

Принцип работы системы

Технология монтажа бойлера косвенного нагрева

В металлическом или пластиковом баке необходимого объема выполняют отверстия под входные и выходные трубы для горячего водоснабжения. К отверстиям крепят шаровые краны или другие запорные элементы. Удобнее располагать отверстие для поступления воды снизу, а для отбора – сверху, при таком расположении вероятность резких перепадов температуры на выходе сведена к минимуму. В нижней части бака необходимо также установить сливной кран – он нужен для полного слива воды при очистке бака от накипи или его ремонте.
Змеевик выполняют из трубки выбранного диаметра, согнутой в спираль сзаранее определенным количеством витков. Сгибать трубку удобнее по шаблону, например, по стальной трубе подходящего диаметра. При этом нельзя производить намотку слишком туго, иначе спираль сложно будет снять без перегибов. Спираль снимают с шаблона, к концам трубы с помощью пайки крепят резьбовые фитинги.
Образец змеевика для бойлера

Выполняют отверстия для змеевика. К стенкам бака приваривают металлические штуцера с резьбовым соединением, к нимкрепят на резьбовые соединения латунный змеевик. Проверяют герметичность трубки с помощью сжатого воздуха от компрессора, перекрыв одно из отверстий и подавая воздух в другое. Сам змеевик при этом смачивают мыльной водой. При необходимости трубку пропаивают еще раз

Особенно важно проверить герметичность трубки при использовании в качестве теплоносителя антифриза.
Образец бойлера изнутри

Выполняют плотно закрывающуюся крышку бака. Через крышку не должно уходить тепло, поэтому ее можно оснастить защелками

Также утепляют сам бак с помощью напыляемых современных утеплителей или пенопласта. Для более эстетичного вида можно установить бак в емкость большего размера, заполнив промежутки утеплителем по принципу термоса.

Образец бойлера выполненного своими руками

Плюсы и минусы бойлера косвенного нагрева

К преимуществам такой конструкции можно отнести:

• обеспечение горячей водой;
• подключение к центральной системе отопления;
• уменьшение расхода энергоресурсов;
• незначительные затраты на изготовление конструкции;
• установка вблизи отопительного котла.

Недостатки изделия:

• чтобы нагреть большое количество воды, потребуется длительное время, в течение которого помещение отапливаться будет с меньшей интенсивностью;
• для установки конструкции понадобится дополнительная площадь или отдельное помещение;
• змеевик требует регулярного очищения механическим или химическим способом.

Расчет объема бойлера

Чтобы рассчитать объем емкости для нагретой воды, нужно хотя бы приблизительно понимать суточную потребность в ней. В среднем, один человек в день тратит около 60 литров воды, а значит, обычной семье, состоящей из 3 человек, потребуется бойлерный бак объемом около 200 литров.

А вот следующая задача будет сложнее – рассчитать диаметр и длину змеевика. Эти, казалось бы, простые данные основываются на температуре теплоносителя в змеевике, скорости его движения, материале, из которого выполнен змеевик. Не меньшее значение имеет и объем бака – чем он больше, тем больше должен быть и змеевик. В среднем, чтобы обогреть 10 литров воды, необходимо, чтобы змеевик выдавал полтора киловатта тепла. Обычно его делают из меди или латуни, взяв трубу около 2 см диаметром. Длина трубы будет рассчитываться на основании необходимой мощности по специальной формуле.

В данной формуле буквой «Р» обозначается мощность змеевика в киловаттах, «d» — диаметр трубы змеевика, ?Т – разница температур воды и теплоносителя в змеевике в градусах Цельсия. Чтобы было понятнее, можно привести простой пример: имеется бак объемом 200 литров, мощность змеевика для которого должна быть не меньше 30 кВт, труба диметром 0,01 м (1 см). Теплоноситель в змеевике имеет температуру в 80 градусов, а поступающая вода, в среднем, около 15 градусов. Рассчитывая данные по формуле, получается, что длина труб должна быть не менее 15 м. Чтобы вместить такой змеевик в бак, его нужно накрутить на шаблон с диаметром около 40 см спиралью. Готово! Все данные есть, чтобы самостоятельно сделать бойлер косвенного нагрева

Устройство бойлера косвенного нагрева

По сути, аппарат представляет собой обычный теплообменник.

Правда теплообменники традиционно строят по принципу «труба в трубе», а в данном случае элементами теплового обмена являются сосуд и трубчатый змеевик. Накопительный сосуд исполняет роль наружной «трубы», внутри которой размещается «труба» внутренняя или змеевик.

Галерея изображений

Фото из

Подготовка санитарной воды в бойлере косвенного нагрева производится без прямого использования электроэнергии, газа, твердого или жидкого топлива

Воду для гигиенических процедур в бойлере косвенного нагрева производит теплоноситель, подогреваемый котлом

Бойлер подключают к системе отопления. Внутри него по змеевику, трубам или пространству между двумя баками проходит теплоноситель прежде чем дальше попасть в приборы отопления

Чаще всего бойлеры косвенного нагрева оборудуют теплообменниками в виде змеевиков. Особенно характерно это решение для самодельных конструкций

Змеевик, по которому протекает теплоноситель, просто устанавливают внутри емкости. Нагретая им вода для бытовых нужд постоянно находится в этом виде накопительного водонагревателя

В качестве корпуса для изготовления самодельного бойлера подойдет любая герметичная емкость, бак, опустошенный газовый баллон, обычный бойлер

Сложность заключается вовсе не в изготовлении, а в подключении бойлера косвенного нагрева. Для его нормальной работы требуется циркуляционный насос, обратный клапан, мембранный бак для расширяющейся при нагреве жидкости

В установке собственной группы безопасности нет необходимости. Избыток давления устранит общий для отопления предохранительный клапан. А вот воздухоотводчик совсем не помешает, потому что внутри отдельной от системы емкости будет закипать вода

Устройство для экономного использования энергии

Заводское оборудование для косвенного нагрева

Вариант теплообменника бойлера косвенного нагрева

Самый распространенный теплообменник бойлера

Простая конструкция бойлера косвенного нагрева

Самодельный бойлер из газового баллона

Сложность обвязки бойлера косвенного нагрева

Воздухоотводчик в схеме подключения бойлера

Через трубчатый змеевик пропускается теплоноситель отопительной системы, а внутренняя область сосуда заполняется холодной водой. Теплоноситель нагревает стенки трубчатого змеевика, а те, в свою очередь, греют холодную воду в сосуде.

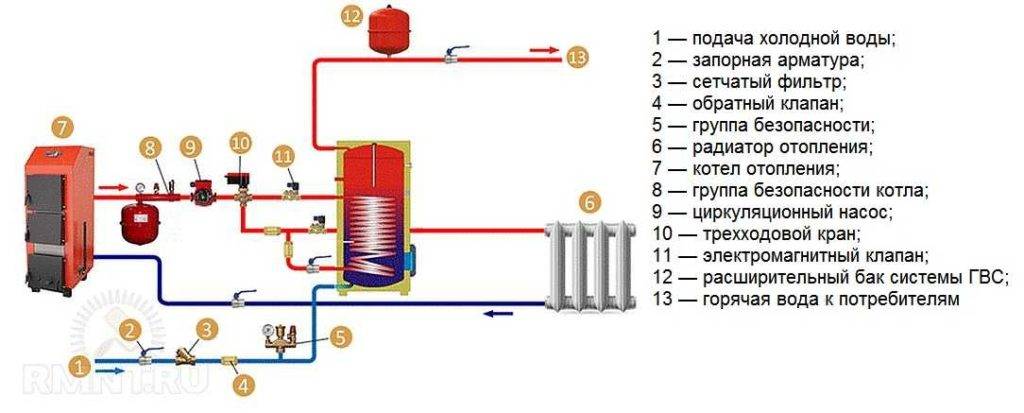

Примерно так выглядит традиционная схема подключения бойлера косвенного нагрева. В данном случае прибор работает в паре с отопительным котлом

Схема бойлера косвенного нагрева обычно делается по технологии противотока двух сред, разных по температурному уровню. Другими словами, если выход подогреваемой воды предусмотрен в нижней части ёмкости, а патрубок подпитки холодной водой находится выше, в этом случае подача теплоносителя в змеевик осуществляется на верхнем уровне.

Обратная конфигурация выполняется, если вход и выход холодной воды меняются местами. На практике чаще встречаются схемы с верхним выходом нагретой воды.

С целью снижения тепловых потерь сделанный своими руками бойлер косвенного нагрева следует обязательно изолировать. Хороший изолятор тепла – минеральная вата

Учитывая, что бойлер косвенного нагрева относится к тепловому сантехническому оборудованию, аппарат и прилегающая к нему обвязка трубопроводами подлежат тепловой изоляции.

Разумно монтировать систему в непосредственной близости от котла системы отопления. Такой подход обеспечит меньше затрат на монтаж оборудования, а потери тепла на пути от системы отопления к бойлеру косвенного нагрева будут существенно снижены.

С примером изготовления простейшего бойлера косвенного нагрева ознакомит следующая фото-подборка:

Галерея изображений

Фото из

Бак из нержавейки в качестве корпуса

Теплообменник из сильфонного шланга

Трубы для подключения теплообменника к отоплению

Крепление труб теплообменника подвесками

Это интересно: Как работает бойлер косвенного нагрева воды? (видео)

Преимущества и недостатки бойлера косвенного нагрева

Плюсы использования бойлера, сделанного своими руками:

• подключение к центральной системе отопления;
• установка вблизи отопительного котла;
• незначительные затраты на монтаж контура;
• существенное сокращение расхода энергоресурсов;
• обеспечение водой постоянной температуры.

К минусам стоит отнести следующее:

• для установки бойлера требуется большая площадь или отдельное помещение;
• для нагрева большого объема воды необходимо продолжительное время, при этом обогрев помещений будет осуществляться с меньшей интенсивностью;
• быстрое образование отложений на змеевидной трубке, требующее очищения химическим или механическим способом два раза в год.

Тогда подогрев воды будет осуществляться при помощи электроэнергии. В этом случае включать бойлер можно в ночное время, когда действуют ночные, низкие тарифы или по мере необходимости.

Изготовление бойлера своими руками

Вследствие довольно-таки несложного принципа работы такое устройство можно сделать самостоятельно. Теперь рассмотрим, как сделать бойлер косвенного нагрева своими руками.

Вся работа по изготовлению водонагревателя состоит из сборки составных частей конструкции:

В качестве емкости бойлера используется бак. Его объем зависит от потребностей хозяев дома в горячей воде и рассчитывается из количества 50–70 литров на каждого человека ежедневно. Ориентировочно на семью из 4-х человек подойдет 200-литровый бойлер.

Для нагревательного устройства бак должен быть изготовлен из нержавеющей стали, сплавов алюминия или другого материала, стойкого к коррозии. Как альтернатива – газовый баллон, но его стенки предварительно необходимо очистить и прогрунтовать. Без этого действия горячая вода будет иметь запах газа.

В баке проделывают 5 отверстий: 2 сбоку для монтажа змеевика, одно внизу для входной трубы, одно вверху для отбора воды и одно внизу для сливного крана. Для использования бойлера вне отопительного сезона следует предусмотреть установку ТЭНа. Для него также высверливается нижнее отверстие. К проделанным отверстиям крепятся запорные элементы или шаровые краны.

Змеевик

Для этого элемента подходит медная или латунная трубка, диаметр и длина которой зависят от объема бака. В среднем на каждые 10 литров рассчитывается 1,5 кВт тепловой мощности змеевидной трубки. Можно использовать трубку из металлопластика или другого металла с хорошей теплоотдачей.

Трубка накручивается по спирали на цилиндрическую оправку. Для этого можно взять бревно или трубу большого диаметра.

При намотке змеевика важно следить за витками:

• в целях наилучшего контакта греющей поверхности трубки с нагреваемой водой витки не должны соприкасаться друг с другом;
• не стоит делать навивку с чрезмерным усилием, тогда снять змеевик с оправки будет непросто.
• Количество витков на змеевике рассчитывается от объема и высоты бака.

Теплоизоляция

Снаружи бак необходимо покрыть слоем изоляции. Он необходим для увеличения КПД и снижения тепловых потерь. Для утепления емкости подойдет монтажная пена, минеральная вата или любой другой теплоизоляционный материал, который крепится к основе проволокой, клеем или полосовыми стяжками. Для аккуратного внешнего вида корпус бака лучше покрыть тонким листовым металлом или фольгированным утеплителем.

Утеплить бак можно также при помощи другой емкости большего диаметра. Для этого сделанный бойлер своими руками вставляется в большой бак, а простенок по принципу термоса заполняется утепляющим материалом или пенопластом.

Монтаж

Сборка бойлера, изготовленного своими руками, осуществляется после подготовки всех составных частей:

• змеевик по центру или вдоль стенок монтируется внутри бака, к его входной и выходной трубе припаиваются патрубки;
• для вертикально стоящего бойлера ко дну привариваются опоры, для навесного устройства – петли «ушки»;
• устанавливается ТЭН;
• бойлер плотно закрывается крышкой;
• подключение змеевика по схеме изготовления бойлера косвенного нагрева своими руками к контуру отопительной системы;
• подсоединение входной/выходной трубы для воды;
• разводка трубы в кухню или в ванную в точке водоразбора.

Видео: изготовление бойлера косвенного нагрева

Если на даче или в загородном доме не подведена горячая вода или вы не хотите зависеть от сезонных отключений, прочитайте эту статью. Мы расскажем, как сделать бойлер самостоятельно. Прибор косвенного нагрева можно собрать с минимальными финансовыми затратами.
