Проектирование шкафа-купе
Первый шаг в изготовлении шкафа-купе – его проектирование. Для этого можно схематически начертить шкаф с нанесением всех размеров, обозначением внутренних отделений, шкафчиков и ящиков.
Такой подход «по старинке» довольно длительный и неудобный, особенно при наличии высоких технологий. Сейчас практически все фирмы для проектирования мебели пользуются специальными компьютерными программами, позволяющими не только оценить будущий результат, но и полностью рассчитать спецификацию изделия.
Одной из таких программ является «Базис-Мебельщик».
Это довольно мощный инструмент для проектирования, вмещающий в себя целый ряд вспомогательных программ. Базис рассчитан на создание как простых, так и довольно сложных элементов мебели. Если интересно, можно зайти на сайт производителей и ознакомиться с ним более подробно.
Для проектирования шкафа не обязательно проходить полный «курс молодого бойца».
Достаточно простой и доступный интерфейс позволяет без усилий использовать программу даже новичкам. Для установки Базиса нужен эмулятор, поскольку она использует аппаратную защиту, но для «уверенных пользователей ПК» это давно перестало быть проблемой.
https://youtube.com/watch?v=tTqmnsTgKRU
Если Вы ни разу не пользовались Базисом, то можно просмотреть демонстрационные ролики по проектированию.
В нашем случае это ролик «Базис-Шкаф 7.0 Видеоролик Конструирование шкафа». Его просмотр наглядно ознакомит со всеми этапами проектирования, а также возможностями программы.
Времени он займет немного (около 30 минут), зато даже новичок без проблем сможет разобраться, что к чему.
Проектирование шкафа-купе в программе «Базис-Мебельщик» занимает около 1 часа, учитывая расчет спецификации необходимых материалов. Вручную это бы заняло намного больше времени и не исключило бы возможные ошибки при расчете.
Процесс создания виртуального шкафа включает в себя следующие этапы:
- выбор габаритов шкафа-купе;
- размеры дна, цоколя и крышки шкафа;
- выбор материала и размеров задней стенки и ее ребер жесткости. Задняя стенка делается из ДВП, а ребра жесткости – из ЛДСП;
- разбивка внутреннего пространства шкафа на горизонтальные и вертикальные секции;
- заполнение полученных секций ящиками (при необходимости);
- ввод основных параметров дверей;
- добавление антресоли и открытых боковых секций (при необходимости);
- обозначение торцов, которые нужно кромковать;
- выбор и расстановка фурнитуры;
- распечатка чертежей отдельных составляющих шкафа и спецификации.
При желании можно также распечатать объемное изображение готового шкафа, по которому потом легко будет его собрать.
Ремонт своими руками или помощь профессионалов?
Самостоятельный ремонт оправдан только в том случае, если:
- Повреждения незначительны или требуется лишь регулировка деталей;
- Гарантия на ремонт истекла давным-давно;
- У владельца есть соответствующие навыки, инструмент и место для проведения работ.
Во всех остальных случаях ремонт лучше доверить профессионалам. Благодаря специализированным инструментам, свободному доступу к материалам, реставрация изделия займет немного времени. Стоимость услуги обычно зависит от масштабов ремонта. При этом, производственный брак и регулировка в рамках гарантии осуществляются бесплатно!
Снимаем полки шкафа
Дальше дело за снятием полок, которые располагаются по горизонтали и используются для хранения вещей, а по отношению к боковым стенкам и перегородкам в перпендикулярном положении.
Для их крепления используется самая разнообразная фурнитура, потому снимаются они тоже по отличительной технологии. К примеру:
- Полки, сидящие на эксцентриках, разбираются при помощи крестовой отвертки и находятся прямо под полкой. Откручиваются они по часовой стрелке, а полка снимается наверх.
- При использовании в качестве крепежей винтов европейского образца, сначала с торцов откручиваются винты (для этого понадобится шестигранник), а потом процедура повторяется, только с боковой стороны.
- При демонтаже полок мебели, собранной на шестигранниках, сначала откройте крышки пластиковых деталей, а потом открутите все саморезы.
Инструкция для разборки дверей от шкафа-купе Пакс
Необходимость в разборке дверей от шкафа-купе Пакс возникает, как правило, при переезде мебели на новое место. Вся система довольно крупногабаритная, в проемы межкомнатных дверей в собранном состоянии не проходит, да и транспортировка всех деталей должна осуществляться предельно аккуратно, чтобы не испортить элементы, из которых состоит дверь шкафа-купе.
► Как собрать шкаф-купе Пакс в вертикальном положении?
Следуя нашей инструкции, снять неширокую 70см дверь с нестеклянным наполнением способен и один человек, на большие и тяжелые двери нужно найти себе помощников.
Подготавливаем шкаф для осуществления последующих действий. Первоначально убираем все вещи с полок. Вынимаем ящики и полки, снимаем штанги. Внутреннее наполнение полностью должно быть удалено из корпуса гардероба.
Также освобождаем место вокруг шкафа, застилаем пол защитным покрытием для укладки снятой двери. Свободное пространство для выполнения работ по разборки дверей обезопасит нас от “случайностей”.
► Основные ошибки в сборке шкафа-купе Пакс!
Отсоединяем доводчик, устройство для плавного закрывания двери.
Данный элемент может быть не установлен в комплектации! С помощью шестигранного ключа( можно использовать плоскую отвертку по размеру), на верхнем направляющем с обоих сторон шкафа откручиваем болты в отбойниках, придерживая механизмы доводчиков от падения. РИС. 1
Далее, отсоединяем кронштейны доводчика на внутренних сторонах дверей. На внешней двери шкафа в роликовом механизме откручиваем два верхних винта и убираем кронштейн, затем обратно вкручиваем винты. РИС. 2
На внутренней двери откручиваем один нижний винт на роликовом механизме, снимаем кронштейн, ставим винт на место. РИС. 3
Разблокируем ограничители и снимаем двери.
Снимаем планку-заглушку с внешней двери. Откручиваем четыре самореза и вынимаем планку. РИС. 4
Внизу , внутри внешней двери шкафа-купе выкручиваем винты на пластинах-кронштейнах, двигающихся по нижней направляющей. Поочередно снимаем пластины, аккуратно перемещая дверь. РИС. 5
Ограничители внешней двери переводим в изначальное положение, потянув пластмассовую защелку на себя. РИС. 6
Обновленный роликовый механизм внешней двери! Приподнять элемент замка и оттянуть на себя.
Предварительно переведя ограничители в горизонтальное положение на второй (внутренней) двери, снимаем её с направляющей. Приподняв дверь немного вверх, снимаем ролики с верхней направляющей, а затем вниз – выводим нижний кронштейн из нижнего направляющего и убираем дверь. РИС. 8
Обновленный роликовый механизм внутренней двери шкафа пакс! Нажимаем на “отросток” и тянем замок вниз.
Рассоединение алюминиевого профиля на дверях.
Для соединения деталей двери использовались винты для крестовой отвертки, но при неграмотной сборке / встречается при разборке шкафа-купе Пакс из Икеа/, часть винтов при закручивании претерпели изменения, и открутить их отверткой невозможно.
Заменить отвертку можно плоскогубцами, плотно зажав кроя винтов и постараться повернуть винт против часовой стрелки. По углам двери внутри алюминиевой рамы находятся соединительные уголки. Разграничительный профиль крепился с рамой двери пластинами с помощью винта и втулки-болта под шестигранник. РИС.
9 Пошаговая инструкция поможет нам правильно рассоединить все детали в дверях.
Первоначально разбираемая дверь должна находиться в лежачем положении внутренней стороной вверх. Отсоединяем роликовый механизм, откручивая три винта
Внимание! У винтов разные головки для дополнительного крепления кронштейнов доводчика – запомните для последующей сборки. РИС
10
Аккуратно вынимаем раму, равномерно распределив усилия, в ней должны остаться внутренние крепежные уголки. РИС. 12
Откручиваем винты на противоположной раме, вынимаем малую раму с одной из сторон, потом деталь наполнения двери (стекло), далее разграничительный профиль и по порядку. РИС. 13
Есть сомнения? Выполним работу за вас! РИС. 14
Мастера нашей компании аккуратно выполнят разборку или сборку мебели из Икеа, а также любого другого производителя.
Комплектация
Дверь шкафа-купе состоит из дверного полотна и системы передвижения.
Полотно – собирается из профилей и наполнения. Профили отличаются по высоте, так как в нижний рельс устанавливаются двигающиеся ролики, а они намного больше в размерах. Боковые профили отличаются большой толщиной за счет того, что сформированы в виде ручки. Пазы в них рассчитаны на удержание листа материала толщиной в 10 мм. Если наполнение тонкое – стекло, зеркало, используется уплотнитель.
Механизмы системы – в комплект входят ролики – верхние и нижние, саморезы, и регулировочные винты, благодаря которым выравнивается положение полотна. Кроме того, при установке монтируется доводчик или стопоры, для обеспечения плавного скольжения створки шкафа-купе и удержания в закрытом состоянии. На фото – механизм раздвижной системы.
Инструкция по демонтажу двери шкафа-купе
Последовательность работы по разборке достаточно проста, но включает в себя некоторые особенности. Как правило, связаны они с отличительными чертами той или иной конструкции. Если после монтажа шкафа-купе сохранилась инструкция, то, скорее всего, особенности системы или модели данной категории там указаны. Если нет, выяснить их придется эмпирическим путем.
Доводчик – используется в изделиях премиум-класса, обеспечивает плавность хода и защиту створки от чересчур резких движений. Перед демонтажем доводчик следует открутить. Рекомендуется снять его с полотна, но оставить на коробе, для того чтобы облегчить процесс сборки на новом месте.
- Стопоры или замки – обеспечивают плотное примыкание створки к стенке гардероба. Обычно при закрывании, если установлены стопоры, ощущается некоторое усилие. Если элементы наличествуют, перед разборкой их следует снять. Для этого с помощью отвертки отвинчиваются закрепляющие их болты. Стопоры устанавливаются возле стенок, и, вне зависимости от количества створок, элементов всегда два.
- В некоторых моделях направляющие установлены на каркас, то есть створка при закрытии не упирается в боковую стену, а останавливаются боковым ограничителем. В этом случае снять дверь совсем просто. Для этого следует демонтировать ограничители, а само полотно просто выкатить из рельса направляющей, как это показано на представленном видео.
Нижние ролики могут быть снабжены пластиковыми фиксаторами, блокирующими попытку снять полотно. В этом случае в момент приподымания створки нижний рельс подымается вместе с ней. Чтобы дверь вышла из рельса, необходимо на нижнем ролике повернуть флажок на 90 градусов. Блокировка будет снята, а полотно легко выйдет из пазов.
При демонтаже рекомендуется проводить все действия по инструкции, и запоминать их последовательность. Чем более тщательно проведена разборка шкафа-купе, тем проще будет его собрать заново.
Следует снять все обнаруженные ограничители: стопоры, доводчики и любые другие крепежные элементы.
Створка закрывается, приподымается с одной стороны, с помощью отвертки приподнимается и вынимается из паза нижний ролик.
Полотно в приподнятом состоянии извлекается из нижнего рельса. Если действие затруднено, следует еще раз убедиться в том, что все ограничители сняты и повторить попытку
Действовать следует осторожно, особенно если наполнителем является зеркало или стекло.
Дверь опускается вниз, пока не выйдет из верхней направляющей. Ролики как верхние, так и нижние рекомендуется открутить, для того чтобы обеспечить их сохранность во время транспортировки.
Створки снимаются поочередно.
Хорошо все рассказано. Но вседействия закрыты рукой.
Достоинства
Двери имеют сложную конструкцию как раз для того, чтобы создать хозяину максимальный комфорт в доме. Можно выделить несколько плюсов использования такого элемента интерьера:
- Компактность. За счет того, что двери не распахиваются наружу, можно открывать их и не занимать пространство комнаты. Особенно это достоинство актуально для малых помещений.
- Большая вместимость. В такой шкаф можно установить как полки, так и вешалки, на которых поместится много вещей.
- Универсальность. Этот предмет мебели впишется практически в любой интерьер комнаты. За счет того, что существует много форм и расцветок шкафов, можно подобрать именно тот, который будет гармонировать с другой мебелью.
- Зеркальные дверки. Кроме того, что в них можно красоваться весь день, зеркало еще и создает дополнительный визуальный простор в помещении.

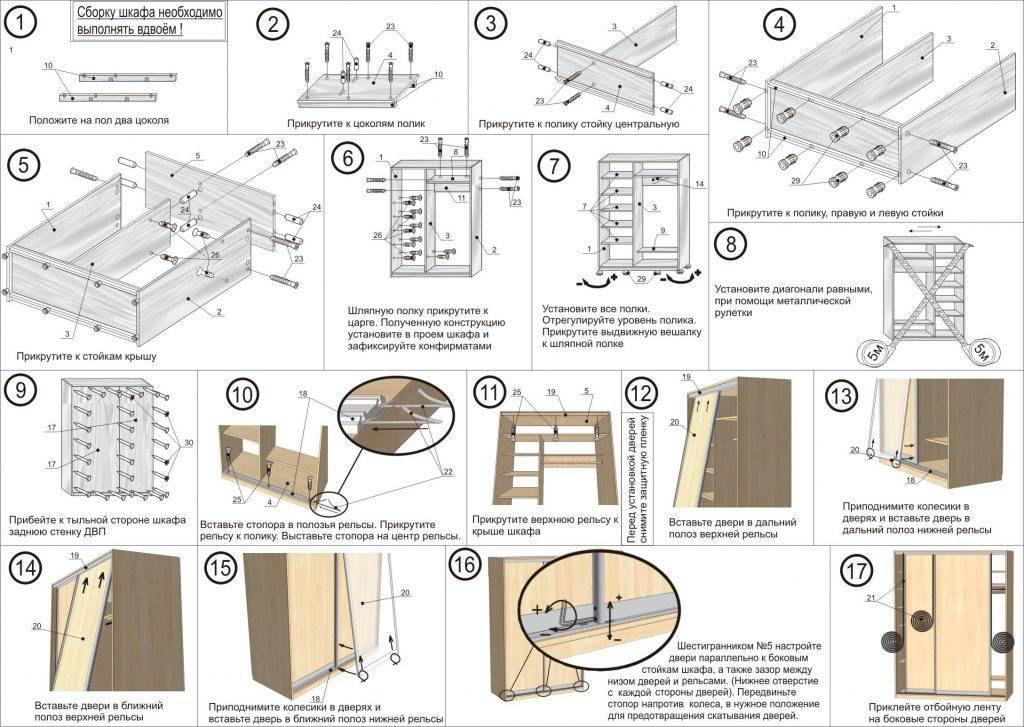

Сборка шкафа купе.
Если длины профилей и наполнение дверей рассчитаны правильно, то сборка двери не составит особого труда.

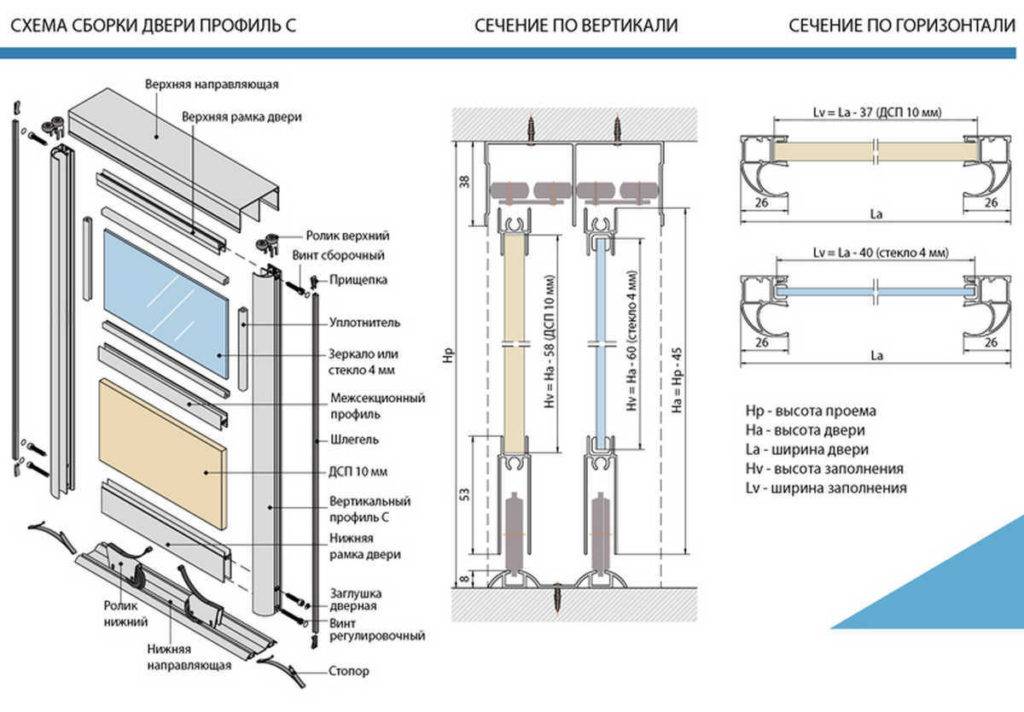

Схема сборки дверей.
Вкручиваем шуруп в верхний горизонтальный профиль.
Когда осталось докрутить шуруп на 3-4 мм, вставляем под головку шурупа верхние ролики и затягиваем шуруп до конца.
Устанавливаем верхние ролики.
На фото верхний горизонтальный профиль соединен с вертикальным профилем-ручкой.
Аналогично прикручивается нижняя планка через отверстия в профиль-ручке.
Прикручиваем нижнюю планку двери купе.
Вставляем ролик в нижний профиль.
Болт, который вкручивается в ролик, не следует закручивать слишком сильно, достаточно, чтобы он вышел из планки на пару миллиметров. В дальнейшем при помощи этого болта будем производить регулирование двери на нижней направляющей опоре.
Перед установкой ЛДСП можно её кромки притупить наждачной бумагой. Таким образом наполнение двери легче будет устанавливаться в металлические профили.
Здесь стоит отметить, что профиля в основном рассчитаны под толщину наполнения 10мм. Поэтому если не удалось найти ЛДСП нужной толщины, то можно установить в двери ЛДСП толщиной 16мм, но в этом случае край наполнения придется фрезеровать до толщины 10мм. Такое доработанное наполнение двери не установишь в ассиметричный полукруглый профиль ручку, так как будет видно обработанный край наполнения. Поэтому необходимо применить симметричный профиль-ручку в виде буквы “Н”. Он скроет место фрезерования на ЛДСП.
Чертеж симметричного профиля ручки и наполнения двери (отмечено красным цветом).
Если вы устанавливаете в качестве наполнения зеркало. То не забудьте его оборотную сторону проклеить самоклеящейся плёнкой. Эта пленка удержит осколки зеркала в случае его разбития. Зеркало следует устанавливать только с помощью специального резинового уплотнителя.
На фото зеркало с резиновым уплотнителем.
После сборки двери необходимо наклеить шлегель на профиль-ручку. Это такая ворсистая лента с одной самоклеящиеся стороной, которая предохраняет дверь от ударов в края шкафа, и одновременно выполняет роль уплотнителя от пыли. Также шлегель после наклейки на профиль закрывает собой ранее просверленные отверстия.
На фото видно шлегель.
Инструкция для разборки дверей от шкафа-купе Пакс.
Необходимость в разборке дверей от шкафа-купе Пакс возникает, как правило, при переезде мебели на новое место. Вся система довольно крупногабаритная, в проемы межкомнатных дверей в собранном состоянии не проходит, да и транспортировка всех деталей должна осуществляться предельно аккуратно, чтобы не испортить элементы, из которых состоит дверь шкафа-купе.
Следуя нашей инструкции, снять неширокую 70см дверь с нестеклянным наполнением способен и один человек, на большие и тяжелые двери нужно найти себе помощников.
Подготавливаем шкаф для осуществления последующих действий. Первоначально убираем все вещи с полок. Вынимаем ящики и полки, снимаем штанги. Внутреннее наполнение полностью должно быть удалено из корпуса гардероба.
Также освобождаем место вокруг шкафа, застилаем пол защитным покрытием для укладки снятой двери. Свободное пространство для выполнения работ по разборки дверей обезопасит нас от ” случайностей ” .
Отсоединяем доводчик, устройство для плавного закрывания двери.
Данный элемент может быть не установлен в комплектации! С помощью шестигранного ключа( можно использовать плоскую отвертку по размеру), на верхнем направляющем с обоих сторон шкафа откручиваем болты в отбойниках, придерживая механизмы доводчиков от падения. РИС. 1
Далее, отсоединяем кронштейны доводчика на внутренних сторонах дверей. На внешней двери шкафа в роликовом механизме откручиваем два верхних винта и убираем кронштейн, затем обратно вкручиваем винты. РИС. 2
На внутренней двери откручиваем один нижний винт на роликовом механизме, снимаем кронштейн, ставим винт на место. РИС. 3
Разблокируем ограничители и снимаем двери.
Снимаем планку-заглушку с внешней двери. Откручиваем четыре самореза и вынимаем планку. РИС. 4
Внизу , внутри внешней двери шкафа-купе выкручиваем винты на пластинах-кронштейнах, двигающихся по нижней направляющей. Поочередно снимаем пластины, аккуратно перемещая дверь. РИС. 5
Ограничители внешней двери переводим в изначальное положение, потянув пластмассовую защелку на себя. РИС. 6
Обновленный роликовый механизм внешней двери! Приподнять элемент замка и оттянуть на себя.
Снимаем дверь, аккуратно приподняв вверх, не задевая внутреннюю дверь шкафа. РИС. 7
Предварительно переведя ограничители в горизонтальное положение на второй (внутренней) двери, снимаем её с направляющей. Приподняв дверь немного вверх, снимаем ролики с верхней направляющей, а затем вниз – выводим нижний кронштейн из нижнего направляющего и убираем дверь. РИС. 8
Обновленный роликовый механизм внутренней двери шкафа пакс! Нажимаем на “отросток” и тянем замок вниз.
Рассоединение алюминиевого профиля на дверях.
Для соединения деталей двери использовались винты для крестовой отвертки, но при неграмотной сборке / встречается при разборке шкафа-купе Пакс из Икеа/, часть винтов при закручивании претерпели изменения, и открутить их отверткой невозможно. Заменить отвертку можно плоскогубцами, плотно зажав кроя винтов и постараться повернуть винт против часовой стрелки. По углам двери внутри алюминиевой рамы находятся соединительные уголки. Разграничительный профиль крепился с рамой двери пластинами с помощью винта и втулки-болта под шестигранник. РИС. 9 Пошаговая инструкция поможет нам правильно рассоединить все детали в дверях.
Первоначально разбираемая дверь должна находиться в лежачем положении внутренней стороной вверх. Отсоединяем роликовый механизм, откручивая три винта
Внимание! У винтов разные головки для дополнительного крепления кронштейнов доводчика – запомните для последующей сборки. РИС
10
Далее откручиваем винты по одной стороне длинной дверной рамы и прилегающих углах малых рам , втулки-болты под шестигранник можно не откручивать – они с крепежными пластинами останутся на рассоединительном профиле. РИС. 11
Аккуратно вынимаем раму, равномерно распределив усилия, в ней должны остаться внутренние крепежные уголки. РИС. 12
Откручиваем винты на противоположной раме, вынимаем малую раму с одной из сторон, потом деталь наполнения двери (стекло), далее разграничительный профиль и по порядку. РИС. 13
Есть сомнения? Выполним работу за вас! РИС. 14
Мастера нашей компании аккуратно выполнят разборку или сборку мебели из Икеа, а также любого другого производителя.
Как вытащить двери из шкафа купе?
Часто в жизни случаются такие ситуации, когда возникает необходимость в самостоятельной сборке или разборке мебели.
Многим кажется, что в этом нет ничего сложного, но сталкиваясь с этим процессом лицом к лицу, практически у каждого домашнего мастера возникают определенные проблемы.
В частности, именно применение в производстве офисной и домашней мебели современных технологий приостанавливает работу. Поэтому сегодня мы ответим на наиболее распространенный вопрос, как снять дверь шкафа-купе самостоятельно.
Разновидности современных раздвижных систем
Прежде чем снять дверь шкафа-купе, следует внимательно осмотреть механизм, чтобы понять, какой конкретно раздвижной системой оснащена ваша мебель. На подобные предметы интерьера двери устанавливают по двум самым распространенным принципам:
- Первый вид считается наиболее надежным, за счет этого является самым распространенным. Механизм в данной конструкции обеспечивает движение створок за счет наличия нижнего рельса. Именно он принимает на себя большую часть нагрузки, которая создается весом дверей. Здесь же находится его основная часть, которая осуществляет движение. Верхняя направляющая при этом служит для направления движения створок, а также предотвращает их отклонение с линии хода.
- Второй вид считается более дешевым. По сравнению с первым вариантом он не настолько распространен и значительно уступает ему по качеству. Речь здесь идет о навесных дверях, которыми оснащают шкафы-купе. Такой вариант конструкции отличается, прежде всего, тем, что двери крепятся посредством верхнего рельса. Именно там установлены ролики, движущиеся по нему, обеспечивая движение дверей.
Важность стоимости раздвижного механизма
Учтите следующие свойства раздвижных механизмов из разных ценовых категорий, чтобы снять дверные полотна своими руками:
- В недорогих моделях роликами оснащены направляющие, расположенные сверху и снизу каркаса дверных полотен. Поэтому, чтобы их снять, достаточно открутить ограничители по бокам и вытащить дверцы из пазов направляющих.
- В дорогостоящих моделях применяется более сложная во всех планах конструкция крепежного механизма. Они оснащены дверными доводчиками, которые держат створки, и именно их демонтаж позволяет самостоятельно снять двери. Чтобы избежать нежелательных поломок и сохранить работоспособность, целостность конструкции, необходимо открутить от полотна доводчик, находящийся внутри короба, и тогда дверь снимется без проблем.
Немаловажно проявить максимум внимательности и осторожности при выполнении подобных процедур, ведь главное — сделать все аккуратно, без применения силы и не спеша, чтобы случайно не повредить мебель
Как самостоятельно демонтировать раздвижные двери со шкафа-купе?
В принципе, имея минимальный опыт работы с самыми простыми инструментами, любой домашний умелец сможет разобраться в том, как снять двери со шкафа-купе. Достаточно выполнить несложные действия, чтобы разобрать мебель обычной конструкции. Для работы воспользуйтесь обыкновенной плоской отверткой.
Выполните разборку дверей с обычным раздвижным механизмом согласно следующей схеме:
- Начинайте разборку с самой первой двери.
- Немного приподнимите створку, затем подпружиньте снизу ролики с помощью отвертки.
- Слегка потяните дверцу на себя. Слишком много силы здесь прикладывать не стоит. Если все сделать правильно, то ролики легко выйдут за пределы нижнего рельса.
- Когда створка выйдет из нижней направляющей, под небольшим углом опустите ее к полу. Двери легко выйдут с верхнего рельса.
- Такие же операции выполните с остальными полотнами.
Как отремонтировать шкаф внутри
Прогнувшиеся полки, перекошенный корпус, развалившиеся выдвижные ящики – все это требует капитального и вдумчивого ремонта шкафа своими руками. При правильном подходе дать вторую жизнь старой мебели можно с минимальными затратами.
- Если корпус шкафа перекосился. Возможно, он неровно стоит. Освободите старый шкаф от вещей и постарайтесь его выровнять по горизонту с помощью подкладок под основание. Шаткость конструкции убирается путем добавления ребер жесткости. Можно установить косынки на углах корпуса вдоль задней стенки, стянуть дополнительно боковины планками или брусками. Также следует заменить крепежные винты, укрепив старые расшатанные отверстия с помощью клея и мебельных шкантов.
- Если прогнулись полки. Под них также следует добавить продольные ребра жесткости или дополнительные вертикальные перегородки-упоры. В качестве перегородки можно использовать металлическую трубу – она вполне может служить упором и несет декоративную роль.
Ремонт своими руками или помощь профессионалов?
Самостоятельный ремонт оправдан только в том случае, если:
- Повреждения незначительны или требуется лишь регулировка деталей;
- Гарантия на ремонт истекла давным-давно;
- У владельца есть соответствующие навыки, инструмент и место для проведения работ.
Во всех остальных случаях ремонт лучше доверить профессионалам. Благодаря специализированным инструментам, свободному доступу к материалам, реставрация изделия займет немного времени. Стоимость услуги обычно зависит от масштабов ремонта. При этом, производственный брак и регулировка в рамках гарантии осуществляются бесплатно!
