Визуальный осмотр и простейший ремонт типовых неисправностей
После разборки блока питания можно провести визуальный осмотр и выявить неисправные элементы. Если осмотр не выявил повреждений, проводится тестирование с помощью мультиметра. Для проверки элементов питания под напряжением блок питания нужно подключить к сети.
Выявленные неисправные элементы выпаиваются, взамен впаиваются новые. Частая неисправность – переламывание провода, что идёт от БП до ноутбука. Причем нередко это происходит как у основания или возле штекера, так и посередине, особенно если во время работы провод лежит на полу и на него периодически наступают или наезжают стулом. Поэтому прозвоните провод для проверки его целостности, то же сделайте и с проводом 220В, который идёт от розетки до БП. Рассматривать подробно схемотехнику и ремонт блока питания в пределах этой статьи мы не будем, поэтому предлагаю посмотреть пару видеороликов на эту тему.
После замены неисправных элементов блок питания подключается к ноутбуку и тестируется на работающем устройстве под высокими нагрузками на процессор, память и видеоядро.
По окончании ремонта блок питания собирается и вставляется внутрь корпуса. Корпус можно собрать снова на клеевой шов либо скрепить изолентой в цвет корпуса. В следующий раз разборка будет совсем простой.
Спасибо, помогло!2Не помогло
Сейчас читают:
Как разобрать и проверить аккумулятор ноутбука
Как проверить зарядное устройство для ноутбука
Как отремонтировать блок питания компьютера своими руками
Почему сильно греется блок питания у ноутбука
Можно ли включить блок питания без компьютера: пошаговая инструкция перемычки контактов
Правила разборки БП у ноутбука
Для выявления причины пользователю очень важно проникнуть в «сердце» блока питания, поэтому первоначально совсем не помешает досконально ознакомиться с рекомендациями компьютерных гуру, как вскрыть блок питания ноутбука, тем более, что сам процесс вскрытия для разных моделей ноутбука может отличаться
Если рассмотреть внимательно БП, можно обнаружить, что он содержит узкий шов, который опоясывает устройство по всему периметру
Именно на этом шве следует сосредоточить своё внимание, но перед этим подготовить инструменты, которые позволят разобрать блок питания без сопровождения серьёзных проблем. Для этих целей понадобятся в большинстве случаев скальпель, паяльник и отвёртка
Осторожными движениями, с помощью скальпеля и отвертки, разрежьте шов блока питания
Держа в руках скальпель, следует аккуратно совершать надрезы по всему шву. Невзирая на то, что внутренние элементы блока питания сопровождаются дополнительной защитой от механического повреждения, проявляющейся в виде специального металлического кожуха, опытные пользователи настоятельно рекомендуют каждое действие совершать медленно.
Величина шва у разных моделей ноутбука отличается, поэтому и продолжительность проведения такого вскрытия может быть совершенно разной.
В инструкциях, как открыть блок питания ноутбука, можно встретить рекомендации, направленные на применение физической силы. В частности, специалисты советуют применять небольшие молоточки, которыми следует постукивать по скальпелю
Действительно, применение молотка в отдельных случаях оправданно, но важно только правильно рассчитать собственные силы, чтобы каждый удар молотком был направлен на разрушение шва, но при этом он не должен провоцировать повреждение металлического кожуха внутри
https://youtube.com/watch?v=lrnoFqbzvFM
Опытные специалисты для ускорения процесса разборки блока питания применяют специальные насадки для дрели. Безусловно, это значительно ускорит процесс, но при этом возрастает в разы опасность повреждения устройства при вскрытии, поэтому пользоваться таким методом позволительно только тем, кто уже «набил руку» и имеет достаточный опыт в этом направлении.
После того как шов был разрезан, в него вставляют отвёртку, которую используют далее в качестве рычага. Слегка поддевая отвёрткой, удастся раскрыть полностью БП ноутбука.
Может случиться так, что пользователь обнаружит соединение типа «паз-выступ», тогда будет достаточно поддеть места таких соединений, после чего корпус БП легко рассоединится на две половинки.
Блок питания ноутбука и компьютера отличаются даже внешним видом, поэтому и процесс проведения сборки и разборки сопровождается некоторыми характерными особенностями. По этой причине владельцу ПК следует вникнуть и в другой алгоритм, как разобрать блок питания компьютера.
Блок питания компьютера может подвергаться разборке не только, когда возникла ситуация, указывающая на его неработоспособность. Это устройство может подвергаться сильному запылению, а пыль, как известно, является наиважнейшим врагом для компьютерной техники. Своевременная чистка БП от пыли благоприятствует продолжительной эксплуатационной работоспособности ПК.

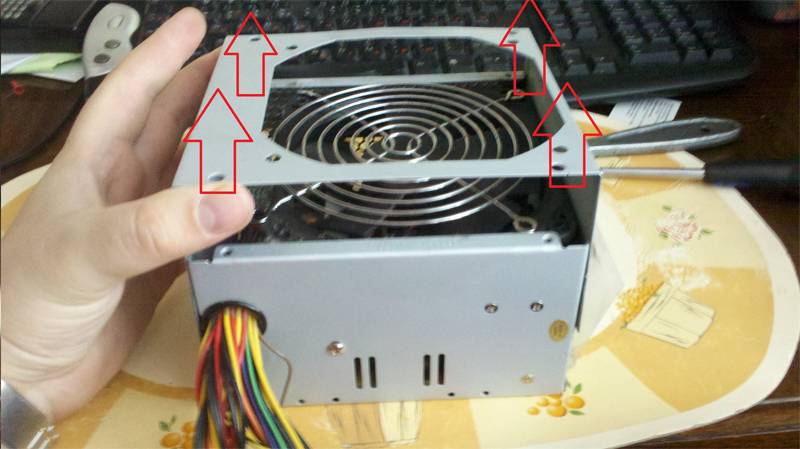

Первоначально следует отвинтить все винты, при помощи которых БП подсоединён к системному блоку. После этого прямоугольную металлическую конструкцию можно вынуть на ровную поверхность
На корпусе блока питания легко обнаружить несколько винтиков, которые также важно открутить
После осуществления таких действий крышка вентилятора будет легко снята. Чистке вентилятора, представляющего собой устройство системы охлаждения, теперь ничто не препятствует.
Далее важно отсоединить плату, открутив вновь четыре винта. Плата легко отсоединяется и подвергается аккуратной чистке, используя мягкую кисточку
Во время проведения чистки любых составляющих специалисты рекомендуют избегать прямого соприкосновения деталей с руками человека, поскольку засаленные места сильнее притягивают большое количество пыли. По этой причине блок питания будет загрязняться быстрее.
Собрать БП компьютера не составляет сложности, поскольку все действия, проделанные первоначально, вновь точно так же осуществляются, но только в обратной последовательности.
Итак, каждый, кто стал обладателем компьютерной техники, может при желании не только успешно использовать все её функциональные возможности, но и при необходимости самостоятельно осуществлять «реанимацию» любимого компа. Для этого всего лишь требуется внимательно изучить рекомендации опытных гуру, которые пошагово расписали, как вскрыть БП и у ноутбука, и у компьютера.
Меры профилактики
Ниже вас ждут несколько советов, о том, что нужно сделать, чтобы ваш ноутбук HP максимально долго не пришлось разбирать в дальнейшем:
- Не используйте устройство в пыльных помещениях.
- Не ставьте ноутбук на колени, одеяло, мягкую мебель. Так как слоты для забора воздуха расположены снизу, машина втягивает в себя всю пыль, которую вы не успели вытащить пылесосом.
- Ни в коем случае не проливайте на клавиатуру воду. Лучше всего держать чашку с вашим чаем или кофе в стороне.
- Следите за показателями температуры. Для этого подойдет, например, программа AIDA64.
- Иногда лучше прибегнуть к продувке корпуса грушей, не разбирая его. Для этого просто направьте поток воздуха в решетку радиатора сбоку и снизу.
Сборка аккумулятора
И заключительный этап — соединение всех составных аккумулятора, склейка его корпуса, после чего вы будете должны установить батарею на место. Стоит отметить, что если пластиковый корпус был сильно поврежден во время открытия, то батарея станет неустойчива, нельзя будет изменять положение ноутбука и поднимать. Есть возможность, что батарея вообще не встанет на место, поэтому обязательно пробуйте на неработающих частях перед вскрытием!
Не повредите внутреннюю плату и дорожку с контактами, иначе соприкосновение будет неплотным, а значит и заряд неполным или медленным.
Проверьте работу аккумулятора и поступаемое напряжение с помощью стабилизатора перед установкой на место, либо с помощью специальной программы после нее.
Инструменты и материалы для работы
Разбирать корпус БП можно несколькими способами, поэтому могут понадобиться разные инструменты и материалы. Но всех их легко можно найти в домашнем хозяйстве.
Для первого способа понадобятся обычный кухонный нож с длинным тонким лезвием, лучше слегка затупленным. Лёгкий, до 300 грамм, молоток или любой утяжеленный инструмент – для простукивания по лезвию ножа.
Для второго способа пригодятся медицинский шприц с иглой, обычный растворитель для нитрокрасок, например, 626 или 646, и опять же нож, можно взять пластиковый из набора для лепки пластилином.
Для третьего способа взамен растворителя используется бензин, а вместо пластикового ножа – банковская карта с заточенным краем.
Существуют способы с применением других инструментов, но и первых трёх вполне достаточно. Для сборки БП понадобятся клей или изолента в цвет корпуса БП.
Инструменты и материалы для разборки БП ноутбука
Можно ли заряжать от другого ноутбука
Конечно, можно, но тут есть пара проблем. Первая — нам понадобится точно такой же компьютер, в котором работала наша батарея. Причём в точности такой же — тот же производитель, та же модель. Даже внешне похожий аккумулятор с аналогичным разъёмом не только не будет работать в «чужом» буке, но и, скорее всего, выйдет из строя сам или выжжет контроллер машины. А много у вас знакомых, имеющих аналогичное устройство, да ещё и готовых провести подобный эксперимент?
Вторая проблема состоит в том, что компьютер, получив практически все данные об установленном источнике энергии, может просто отказаться работать с «чужой» батареей. Кроме того, сама АКБ может принять аналогичное решение, отказавшись работать с чужой машиной. Такое случается нечасто, но и исключением не будет. Иначе мы либо не сможем зарядить свой аккумулятор, либо получим новую проблему — заблокированный контроллер аккумулятора.
Использовать другой аккумулятор
Ещё один безотказный вариант, имеющий право на существование, — купить новый или найти заряженный аккумулятор нужной модели. Но, во-первых, купленная за немалые деньги батарейка, скорее всего, не будет полностью заряжена, её всё равно нужно как-то подзарядить. А, во-вторых, такие методы ну никак не отвечают на вопрос, как зарядить аккумулятор от ноутбука напрямую.
73 комментариев Вскрытие и ремонт клеенного блока питания SAD04214A монитора Samsung 960BF
Не забываем проверять C107, с-метром. В 90% случаев либо подсох, либо в утечке.
Спасибо за дополнение. Полностью согласен.
Действительно, в нем проблема была — КЗ.
Никогда не измеряешь ESR у кондёров, а зря!
Было бы чем измерять, тогда бы померял. А так, только прозваниваю на наличие пробоя. Но Underzen прав, в идеале нужно мерить ESR.
Добрый день. Интересный сайт, спасибо, что обмениваетесь своими наработками…
По-поводу БП в заклееных корпусах (даже «в вилках»). Когда-то научили меня, вот решил поделиться- Ваша мысль правильна, вскрывать нужно по шву жедательно крепким ножем, не очень закаленным, дабы не сломался. Основная изюминка- положите БП в морозилку на час-два. Пластик замороженный очень хорошо затем трескается по шву даже сильно склееный (из-за неоднородности). Я иногда даже просто обстукиваю шов тяжелым молотком, дабы не портить внешний вид. Естественно, пауза в ремонте затягивается на время оттаивания и испарения влаги затем, ну зато хлдопот меньше и качество лучше.
Второе- люди правильно говорят про ESR. Несколько лет назад жизнь заставила так же усиленно заняться ремонтом околокомпьютерной техники, а т.к. 99% БП уже импульсные, их диагностика с использованием ESR превращается иногда просто в рутину, а не розыск неисправностей, hi! Вот прибор, которым пользуюсь давно, перепробовал кучу всего и остановился именно на этой конструкции. http://www.cqham.ru/forum/showthread.php?t=12004&highlight=%C0%ED%E0%EB%EE%E3%EE%E2%FB%E9+%E8%E7%EC%E5%F0%E8%F2%E5%EB%FC+ESR Пробегитесь по ветке при желании. Вообщем-то в доке на 1.01 все расписано.
Благодарю за совет))) Буду повышать мастерство))) Век живи век учись!
Добрый вечер,товарищи. Нужна ваша помощь! Я счастливый обладатель монитора samsung syncmaster 960bf! Сломался держатель монитора!
Эпоксидка «Секунда» Вам в помощь)))
Спасибо! Вы думаете это поможет?
Да, если обезжирить поверхность пластика, зашкурить и укрепить металлом, эпоксидная смола будет держать хорошо. Восстанавливал так ноутбуки.
Доброе утро,Мастер Пайки! Я могу прислать Вам фотографию своей поломки для понимания,что у меня случилось! Скиньте пожалуйста мне свой электронный адрес!
Добрый день. Нужна ваша помощь, у меня монитор 960, при включения питания начинает мигать кнопка питания на мониторе, заметил пока БП не прогреться или его не нагреешь монитор не включается. Что делать?
Вам нужно починить блок питания. Разобрать и проверить конденсаторы и пайку. Если не поможет — пишите.
Хороший пост. Сам когда-то увлекался радиоэлектроникой. С меня 5 звездочек и успехов в развитии!
Спасибо, Иван. И тебе успехов с блогом)))
Вячеслав, тут два варианта — либо конденсаторы электролитические подсохли — их заменить (начните с маленького 47 мкф 50 В), либо образовалась микротрещина в пайке — пропаять плату. Остальное маловероятно.
Здравствуйте! Сегодня заменил 4 конденсатора (их там, вроде, всего 4). Эффекта — «0». Все равно отключается. Заходил в ремонт ноутов на радио-рынке. Там хитрицы прямо сказали, что перепайка кондеров до одного места. И сказали, что знают, что там вышло из строя. Но сообщать мне наотрез отказались. Мол: плати деньги и мы его сами отремонтируем, а кондеры себе оставь. Может посоветуете ещё на каком форуме проконсультироваться?
Блок питания ноутбука способен обеспечить бесперебойную работу лэптопа при отсутствии батареи либо при её полной разрядке. Также с его помощью можно зарядить аккумулятор, тем самым дать возможность работы ноутбука автономно – без применения электрической сети. Иногда случается так, что блок питания выходит из строя, перед пользователем встаёт вопрос – возможен ли самостоятельный ремонт устройства или придётся купить новое? Приобретение нового устройства обойдётся «в копеечку», поэтому для начала стоит попытаться самостоятельно отремонтировать устройство.

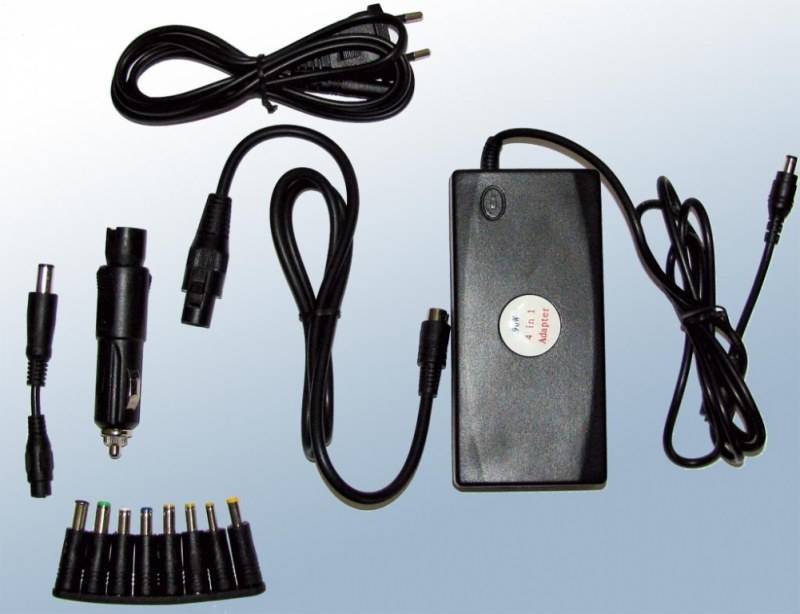

Внешний блок
Ноутбуки, в отличие от стационарных компьютеров, оснащаются относительно небольшими элементами энергоснабжения.
Мнение эксперта
Дарья Ступникова
Специалист по WEB-программированию и компьютерным системам. Редактор PHP/HTML/CSS сайта os-helper.ru.
Среди наиболее частых причин поломок можно выделить лишь расшатанность гнезда и повреждение кабеля, поскольку сам по себе блок устроен достаточно просто.
Что потребуется:
- Само устройство или образец для тренировки.
- Нож или специальный скальпель, чтобы аккуратно вскрыть корпус.
- Салфетки или платок.
- Клей и шприц.
- Набор отвёрток, паяльник и припой.
Приступаем к работе.

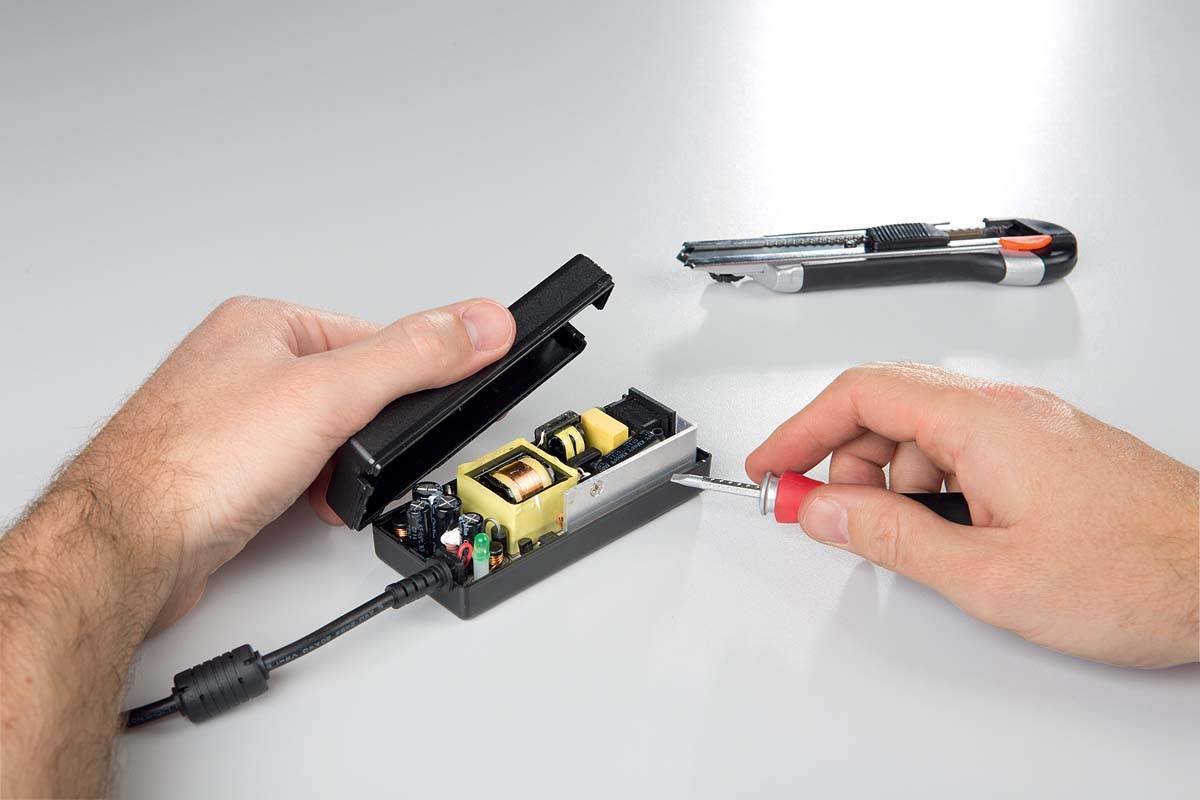

Вскрытие корпуса
Для начала нужно вскрыть склеенный корпус блока питания. Последовательность действий такова:
При помощи ножа, скальпеля или тонкой отвёртки надавливаем на корпус в месте соединения двух его частей, пытаемся силой поддеть пластик и открыть корпус.
Зацепившись, проводим линию по краю для окончательного вскрытия. Иногда адаптер оснащается дополнительным ремешком – он отсоединится автоматически.
Проверяем, не повреждён ли аккумулятор, расположенный внутри корпуса.
Извлекаем плату. Она не прикреплена, поэтому трудностей не возникнет
Важно лишь не повредить оборудование.
Блок разобран, можно переходить к выявлению проблем.

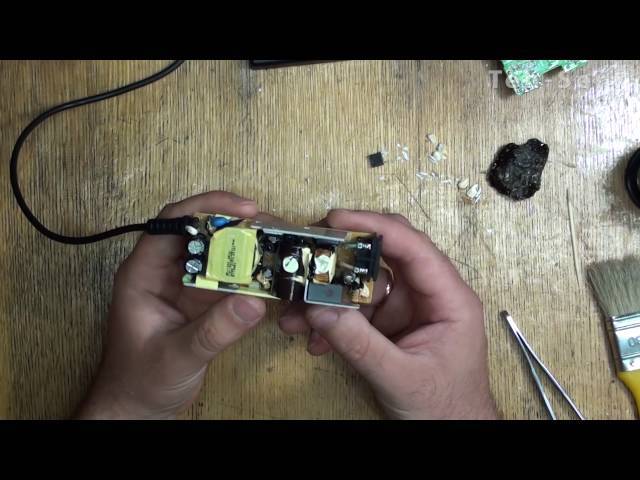

Разбор и проверка платы
Дальнейшие работы будут вестись с платой. Нужно выполнить следующий комплекс действий:
Переворачиваем плату набок и отгибаем 2 металлических держателя
Держатели выполнены из тонкого мягкого металла, поэтому особых усилий прикладывать не придётся.
Осторожно отгибаем самую широкую часть платы, придерживая при этом фиксаторы.
Для снятия всей оболочки и полного освобождения платы нужно воспользоваться паяльником. Доступ к плате и контактам кабеля можно получить и без паяльника – просто выгнув нижнюю оболочку.
Внимание! Снимать всю нижнюю часть всё равно придётся, если проблема окажется в повреждении шнура. Теперь нужно осмотреть плату
Две возможные неисправности приведены в списке ниже:
Теперь нужно осмотреть плату. Две возможные неисправности приведены в списке ниже:
- Повреждены резисторы. Определить это можно по тому признаку, что кабель и все остальные элементы исправны, но при этом блок не выполняет возложенные на него задачи. Исправить проблему можно только при наличии знаний.
- Повреждён провод. Если на шнуре видны явные повреждения, его нужно заменить при помощи паяльника и припоя.
Рекомендуется проверять работоспособность устройства при помощи мультиметра. Делать это нужно до того, как блок будет собран обратно.
Внимание! Потемнения или участки, на которых плата пожелтела, не говорят о повреждении – подобные изменения вызваны воздействием температуры
Склейка
После выявления и устранения проблемы нужно склеить корпус обратно. Клеить придётся потому, что на ноутбучных блоках редко присутствуют специальные крепления. Последовательность действий такова:
- Возвращаем защитные металлические держатели на место.
- Устанавливаем плату и продеваем провода в отведённые под них разъёмы.
- Закрываем корпус до появления щелчков.
- При помощи клея проклеиваем корпус по линии соединения двух его частей.
Если блок был оснащён ремешком, то его обязательно нужно установить на место.
Как получить свободный опыт
После боя на каждом танке 5% опыта, полученного игроком, переводится в свободный.
Как бесплатно получить свободный опыт?
Каждый игрок WoT знает, что после каждого боя ему зачисляется определенная сумма кредитов и опыта на исследования и покупки новых компонентов техники. Вот только последние распределяются на две категории: боевой и свободный. Значимость и способы приобретения свободного опыта попробуем рассмотреть в данной статье. Что же такое свободный опыт Word of Tanks?
Дело в том, что 95 процентов всего полученного опыта после сражения является боевым, насчитываемый для одного определенного танка, которым управлял игрок во время сражения. Но существует еще 5 процентов, что уходят в общий слот, которые можно использовать для изучения любой техники , даже той, что не используется. Эта функция очень полезная и может сэкономить игроку значительное количество времени и сил. Например, при изучении очередной ветки модификаций машины недостает определенной суммы опыта для перевода ее в класс элитных, тут и настает время воспользоваться свободными баллами. При достаточном наличие этого ресурса можно без проблем исследовать танки, даже не эксплуатируя их в боях. Но эти баллы очень ограничены, поэтому их стоит использовать только при необходимости. Конечно, благодаря свободному опыту можно без проблем выводить в класс элитных некоторые машины, но все же следует его поберечь для танков более высоких уровней, где цена опыта за исследование намного выше
Как разобрать внешнюю зарядку ноутбука
Для внешнего адаптера основной сложностью его разбора является отсутствие крепежа. Причиной является то, что, по мнению производителя, устройство не подлежит ремонту на дому и поэтому оно запаяно изнутри.
Открытие корпуса и извлечение платы
Открыть корпус внешнего адаптера можно посредством отвёртки, ножа либо иного острого предмета. Ряд умельцев перед вскрытием аккуратно через шприц проливают шов бензином, который якобы растворяет пластик и упрощает вскрытие корпуса.
Несильными ударами ладони по ручке отвёртки, вставленной в паз, можно вскрыть адаптер. На некоторых блоках питания есть специальный «ремешок», расположенный на длинной стороне блока – он самостоятельно отсоединится после вскрытия корпуса.
После разделения корпуса на 2 части не составит труда обнаружить аккумулятор. Его следует осмотреть на наличие механических повреждений. Если их не выявлено, то стоит переходить к плате, которая аккуратно извлекается из корпуса.
Достаём и разбираем плату
Плата из корпуса извлекается аккуратно, она не крепится к корпусу, поэтому лучше постараться сохранить её в первозданном виде. Теперь стоит заняться поиском неисправности.
Осмотр платы и запайка
После внешнего осмотра платы и при отсутствии видимых повреждений нужно замерить напряжение на выходе из платы. При соответствии выходного напряжения потребуется снять корпус из металла, отпаяв его от платы. Аккуратно разрезается ограничитель штекера, обрезаются лишние элементы проводов. Целые части провода паяются к разъёму,
Корпус адаптера питания сажается на клей – он снова исправен
При осторожной разборке корпус будет не повреждённым
Рассмотрим самые распространенные варианты неполадок блока питания.
Блок представляет собой два провода. Первый провод одним выходом крепиться к компьютеру, а вторым к блоку. При этом получается, что один провод надежно припаян с основной части блока, а второй провод вставляется в специальный паз. Именно в качестве присоединения провода и возникает самая распространенная причина выхода из строя прибора.
Вторая возможная причина поломки — поломка детали внутри блока. В этом случае, починить устройство без вскрытия корпуса не получиться. Как это сделать мы рассказываем по-русски просто и доступно.
Для вскрытия корпуса вам понадобиться всего несколько простых вещей: полотенце или любая плотная ткань, нож или скальпель, отвертка.
Пошаговая инструкция по разборке
Мы добросовестно пытались найти защелки, о которых рассказывают в некоторых материалах о разборке аккумулятора ноутбука, но наши поиски не увенчались успехом. Поэтому, чтобы разобрать батарею ноутбука, используем самый щадящий, на наш взгляд, способ. Для этого нам понадобятся нож и отвертка.
Шаг 1: вскрываем корпус
Корпус АКБ ноутбука Asus, как и всех остальных, по всему периметру очень хорошо проклеен. Чтобы его вскрыть, следует для начала пройтись ножом по месту соединения. После этого появится возможность в образовавшийся между половинками батареи зазор вставить отвертку и пройтись ей по всему шву, слегка ее поворачивая и удаляя тем самым остатки клеевого состава.
Теперь крышка без проблем снимается. Крышку разобранной батареи убираем в сторону и начинаем непосредственный ремонт аккумулятора.
Шаг 2: отсоединяем ячейки
Сами элементы питания приклеены к нижней части. Их необходимо отсоединить и проверить. Как это сделать, мы расскажем дальше по тексту.
Сборка аккумулятора выполняется в обратном порядке. При этом места соединения половинок обильно смазываются клеем.
На что обратить внимание
При замене неисправного элемента питания потребуется выполнить сброс контроллера аккумулятора. Если этого не сделать, то в ноутбук будет поступать неверная информация о емкостных параметрах. Это спровоцирует преждевременное отключение или переход в спящий режим. Для сброса и прошивки контроллеров есть разные утилиты, одна из наиболее популярных — Battery EEPROM Works, пример с её использованием вы можете увидеть в видеоролике ниже (на канале этого автора есть много уроков на тему ремонта аккумуляторных батарей ноутбуков). Алгоритм действий таков:
- прошиваем остаточную емкость;
- обнуляем счетчик циклов;
- меняем в ноутбуке дату выпуска на текущую.
После этого батарея начинает функционировать с «нуля».
Инструкция
Возьмите мягкое полотенце и заверните в него адаптер. Аккуратно простучите молотком по шву, чтобы разошелся клей. Удары должны быть резкими и достаточно сильными, но без лишнего усердия, чтобы случайно не повредить сам корпус. Опытным путем определите силу, при которой шов начнет расходиться. После этого раскройте корпус.
Раскройте корпус при помощи скальпеля, если боитесь стучать по адаптеру молотком. Однако в этом случае можно повредить поверхность корпуса порезами, царапинами и расколами, а в случае чрезмерного усердия может быть повреждена сама плата. В случае полотенца и молотка устройство останется целым и невредимым. Скальпель можно применять только в том случае, если корпус адаптера приклеен достаточно крепко или имеет особый способ крепления.
Нагрейте самую тонкую и узкую отвертку или скальпель и установите ее на шов корпуса адаптера. Нажимайте на нее до тех пор, пока не услышите характерный щелчок. Передвигайте отвертку вдоль шва, пока полностью не откроете корпус. Необходимо помнить, что в некоторых местах имеются специальные защелки, которые необходимо будет открывать с нажимом. Если корпус достаточно сильно поврежден при разборке адаптера, то его можно собрать при помощи эпоксидной смолы, которая также заменит отвалившиеся элементы.
Проверьте подсоединенные провода на причину неисправности или замыкания. Если поломка была в них, то аккуратно припаяйте отсоединившиеся элементы и обмотайте изолентой, чтобы исключить повторного закорачивания. Если у вас имеется запасной провод, то можно отрезать неисправный и присоединить новый. В этом случае необходимо выполнить распайку разъемов.
Соберите устройство назад и проверьте его работоспособность. Если и в теперь адаптер не функционирует, возможно, проблема в перегоревших элементах платы. В этом случае необходимо приобрести новое устройство для подзарядки оборудования.
Внимание, только СЕГОДНЯ!
Все интересное
Если ваш ноутбук внезапно разрядился в автомобиле, это не повод останавливать работу или общение в сети. Современные зарядные устройства помогут продлить работу аккумулятора или полностью зарядить компьютер. Вам понадобится- адаптер 12V;-…
Адаптер или блок питания – устройство для формирования требуемого напряжения от электрической сети или иных источников питания. Используется он для работы ноутбука, нетбука, телефона и т.д. Как правило, все девайсы комплектуются адаптерами, но…
Адаптер питания представляет собой устройство, которое используется для питания ноутбука, телефона или иного портативного девайса и зарядки его аккумулятора. В основном все эти устройства комплектуются штатными блоками питания, но порой возникают…
Микрофон – это устройство для передачи звука в аудиоустройство для последующего его воспроизведения и записи. Разбирать его рекомендуется только в крайних случаях, а ремонтировать только при наличии у вас навыков работы с аудиотехникой…
При разборке сотовых телефонов и коммуникаторов необходимо быть очень аккуратными. Неверное отсоединение определенных устройств может привести к порче телефона. Помните о том, что самостоятельная разборка аппарата, как правило, приводит к потере…
Автомагнитола представляет собой центральный элемент автомобильной аудиосистемы. Различают автомагнитолы, оснащенные линейным выходом, и без него. Установка и подключение каждого из таких устройств имеет свои особенности. Вам понадобится-…
Сравнительно недавно компания Microsoft представила новую беспроводную клавиатуру серии Arc. Данное устройство получило название Microsoft Arc Keyboard. Это весьма необычная мобильная клавиатура, рассчитанная на работу с различными устройствами. …
Адаптер K-Line представляет собой устройство для передачи данных по однопроводной линии, а именно запросы оборудования для диагностики и ответы ЭСУД передаются по единой линии. На СОМ порте компьютера имеются раздельные входы для отправки и…
Блок питания обычно используется для зарядки аккумуляторной батареи и обеспечения ноутбука питанием взамен аккумулятора. Чаще всего это внешний блок, на который нет единого стандарта, и сами БП, как правило, не взаимозаменяемы. Бывают ситуации,…
Определенная категория неполадок мобильного компьютера связана с неполадками в работе блока питания. Как правило, данные сбои вызваны неправильным обращением с устройством и некачественной проводкой в помещении. Вам понадобится- ножницы;-…
Видео урок разборки и сборки блока питания ноутбука
Особенности ремонтных работ и инструменты для них
Для стандартного типа устройств вышеперечисленные этапы диагностики и проведения ремонтных работ будут идентичными. Это связано с тем, что все они имеют типовое строение.
Припаивание деталей к плате
Также, чтобы провести качественный самостоятельный ремонт импульсного преобразователя напряжения, необходим хороший паяльник, а также умение управляться с ним. При этом вам еще понадобиться припой, спирт, который можно заменить на очищенный бензин, и флюс.
Помимо паяльника в ремонте обязательно понадобятся следующие инструменты:
- набор отверток;
- пинцет;
- бытовой мультиметр или вольтметр;
- лампа накаливания. Может использовать в качестве балластной нагрузки.
С таким набором инструментов простой ремонт будет по силам любому человеку.
Собираясь своими руками починить испортившийся импульсный преобразователь напряжения, необходимо понимать, что такие манипуляции не проводятся для изделий, предназначенные для комплексной замены. Они не рассчитаны на ремонт и их не возьмется чинить ни один мастер, так как здесь нужен полный демонтаж электронной начинки и замены ее на новую работающую.
Плата блок питания импульсного принципа работы
Во всех остальных случаях ремонт в домашних условиях и своими руками вполне возможен.
Правильно проведенная диагностика является половиной ремонта. Неисправности, связанные с высоковольтной части обнаружатся легко как визуально, так и при помощи вольтметра. А вот неисправность предохранителя можно выявить при отсутствии напряжения на участке после него.
При обнаружении с ее помощью неисправностей остается просто произвести их одновременную замену. Осуществляя ремонтные работы, необходимо обязательно опираться на внешний вид электронной платы. Иногда, чтобы проверить каждую деталь, необходимо ее выпаять и протестировать мультиметром. Желательно проводить проверку всех деталей. Несмотря на затруднительность такого процесса, он позволит выявить все испорченные элементы электросхемы и вовремя их заменить, чтобы предотвратить перегорания прибора в обозримом будущем.
Замена перегоревших деталей
После того, как была проведена замена всех перегоревших деталей, необходимо установить уже новый предохранитель и проверить отремонтированный блок питания, включив его. Обычно, если все было выполнено правильно, а также соблюдены все нормы и предписания ремонтных работ, преобразователь заработает.
Ремонт зарядного устройства для ноутбука своими руками
Механическое повреждение кабеля или коннектора часто можно определить визуально. Исключение — когда внутри перебиты одна или несколько силовых жил, но при этом оплетка осталась целой. Такое может произойти, если на провод поставить что-то тяжелое или регулярно перегибать его под слишком острым углом.
Мелкие дефекты оплетки, если провода не повреждены, как временное решение можно устранить с помощью изоленты. Однако может произойти и такое, что этот временный «костыль» становится и окончанием ремонта. Выглядите непрезентабельно — зато работает.
Алгоритм действий (специально для тех, кто впервые берет в руки паяльник):
- С помощью канцелярского ножа аккуратно срезать оплетку на каждой поврежденной жиле, чтобы обнажить 1-1.5 см неизолированного провода.
- Перед спайкой обезжирить их, макнув в кипящую канифоль, которую вы будете греть с помощью паяльника в отдельной емкости.
- Спутать жилы, имеющие оплетку одного цвета, на пару витков.
- Расплавить паяльником небольшой кусочек припоя и нанести небольшой слой на провода, чтобы между ними возник «мостик».
- Заизолировать оплетку каждой жилы, затем несущую оплетку всего силового кабеля.
Удобнее и проще всего поврежденные провода сложить параллельно и запутать их свободные концы. Однако после наложения слоя изоленты выглядеть будет не эстетично: получится небольшой «нарост», внутри которого кабель меняет угол направления.
Если сложить жилы внахлест неизолированными концами друг навстречу другу, со слоем изоляции конструкция будет выглядеть более презентабельно, но паять такую схему неудобно. Нужно отделить спаиваемый кабель от всех остальных и желательно зафиксировать их с помощью зажима, чтобы не попали под руку в самый неподходящий момент.
Когда поврежден коннектор, который вставляется в гнездо питания, ремонт БП ноутбука сводится к его замене. В этом случае следует учитывать, что все производители делают адаптеры «под себя» — например, штекер от «АСУСА» не подойдет для «Самсунга». Нужно купить точно такой же штекер, а еще лучше новый или б/у провод, идущий от трансформатора к зарядному гнезду ноута.
Если такие варианты вас не устраивают, ремонт зарядки ноутбука потребует замены кабеля. Как правило, кабель от розетки к трансформатору вставляет в БП с помощью специального коннектора. Его можно купить в любом компьютерном магазине. Замена кабеля от трансформатора к гнезду питания потребует разборки блока питания. Как его чинить, рассмотрим далее.
