Особенности замены
В результате продолжительного использования или по причине заводского брака у стиралки может повредиться барабан. Обычно нельзя устранить следующие поломки: повреждение стенок с образованием дыры или разрушение посадочного места для втулки. В таких случаях решение одно – поставить новый элемент. Замена барабана стиральной машины – процедура очень трудоемкая, так как предполагает разбор всего основного устройства.
Обычно производители не поставляют отдельно барабаны. Они продаются в комплекте с баком.
Процесс разборки стирального агрегата будет несколько отличаться в зависимости от типа изделия: с вертикальной загрузкой или фронтальной. Но перед началом работы следует выполнить одинаковые действия для обеих моделей: выгрузить белье, отключить от сети, снять заливной шланг.
В машине с горизонтальной (фронтальной) загрузкой
В подобных моделях крепление барабана выполнено в одном месте – к задней стенке. Это особенность предполагает такие действия:
- выкрутить саморезы, которые удерживают заднюю стенку;
- снять всю крышку (в том числе контейнер для порошка, панель управления);
- вытянуть манжеты люка;
- убрать проводку и отсоединить болт, который удерживает барабан сзади.
Панель управления лучше полностью не раскручивать, а просто отодвинуть в сторону, чтобы избежать повреждения. В случае снятия рекомендуется сфотографировать провода, чтобы легче было возвратить все на прежнее место.
В машине с вертикальной загрузкой
В таких моделях барабан крепится к стенкам с двух сторон, что естественно усложняет его снятие. Порядок работы следующий:
- открутить саморезы на передней и задней стенке;
- снять боковую панель;
- убрать все провода и выкрутить остальные саморезы.
Вторая боковая панель снимается аналогичным способом. Затем необходимо убрать винт для крепления к валу, и вытащить барабан.
Специалисты настоятельно рекомендую сфотографировать все главные этапы работы, чтобы позже не перепутать последовательность действий.
Замена подшипника
Чтобы заменить износившийся подшипник, нужно разобрать стиральную машинку и снять барабан стиральной машины. Очистить барабан от загрязнений и посторонних предметов.
Далее нужно удалить старый подшипник, для этого надо выбить его из гнезда, не повредив само гнездо. Вместе со старым подшипником убираем и сальники, их тоже нужно менять. Гнездо подшипника нужно обязательно обработать, например, литолом. А дальше надо ставить новый подшипник. Для этого нужно его загнать на место с помощью молотка.
Иногда, причиной для снятия барабана стиральной машины может являться износ бронзовой втулки крестовины, и тогда, целесообразней демонтировать, то есть снять и заменить, эту самую крестовину.
Снимать бак стиральной машины нужно тогда, когда в этом есть необходимость. Иначе, может получиться так, что барабан обратно не поставить. Некоторые производители стиральных машин, чтобы снизить стоимость аппарата, устанавливают одноразовые барабаны. При снятии такого барабана происходит некоторая деформация, которая не позволяет поставить бак и барабан на место.
Нужно приобретать новый бак и сам барабан. Иногда их стоимость равна стоимости новой машины. Но гарантию на комплектующие никто не дает. Лучше пользоваться стиральной машинкой аккуратно и проверять белье перед стиркой.
Как снять основные детали
Стиральная машина состоит из множества деталей, большая часть которых спрятана внутри корпуса.
Перед вами схематичное изображение основных деталей стиральной машины
Корпус начинаем разбирать с верхней панели, которая крепится двумя болтами, расположенными с задней стороны машинки, их нужно открутить в первую очередь. Затем, стоя с фронтальной стороны агрегата, потяните панель на себя и чуть приподнимите.
Дальше переходим к задней панели, которая держится на шести саморезах. Открутить их можно при помощи отвертки. Непосредственно за крышкой вы увидите приводной ремень, лучше его тоже сразу снять, аккуратно прокручивая колесо шкива по часовой стрелке.
На схеме видно, в какую сторону нужно вращать шкив, чтобы снять с него ремень
Чтобы демонтировать приборную панель, откручиваем несколько винтов, расположенных в нише лотка для моющих средств. Затем отсоединяем провода и патрубок, снимаем панель с защелок и убираем в сторону.

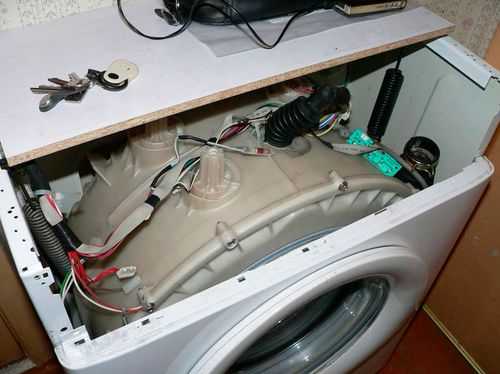

В верхней части стиральной машины расположены: противовес (камень), патрубок, соединяющий отсек для порошка с баком, клапан забора воды и его контакты, а также прессостат, его трубка и контакты. Все эти детали снимаем.
Прежде чем убирать переднюю панель, удаляем дверцу люка и резиновый уплотнитель. Начинаем демонтаж с манжеты – отгибаем ее при помощи отвертки и аккуратно снимаем. Дверцу демонтируем, открутив несколько болтов, которые держат петлю. Затем удаляем саморезы, которые удерживают переднюю панель, и убираем ее в сторону.
Резиновую манжету снимают, аккуратно отогнув при помощи отвертки
В нижней части агрегата нужно демонтировать электродвигатель, трубчатый электронагреватель (ТЭН), нижний противовес, сливной патрубок и амортизаторы, на которых держится бак.
ТЭН легко найти по окончанию, которое видно под баком. Снимаем с контактов нагревателя всю проводку. Откручиваем гайку, расположенную по центру между контактами. Расшатав элемент, извлекаем его из паза. С двигателя снимаем фишку питания и провод заземления, а затем откручиваем крепящие его болты.
ТЭН расположен под баком, чтобы снять его, нужно отсоединить контакты и выкрутить гайку, расположенную по центру
Чтобы снять амортизаторы и сливной патрубок, необходимо положить стиральную машину на бок. При помощи пассатижей снимаем хомут и отсоединяем сливной патрубок от насоса. Затем откручиваем амортизаторы.

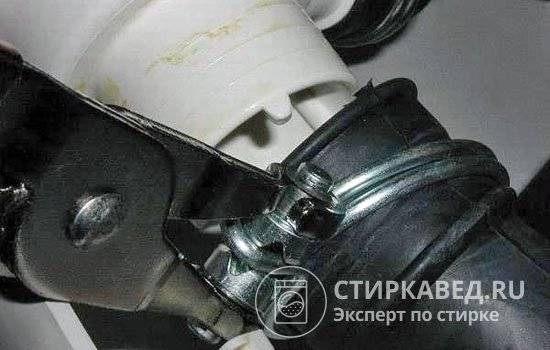

Чтобы демонтировать сливной патрубок, нужно ослабить и снять хомуты, удерживающие его

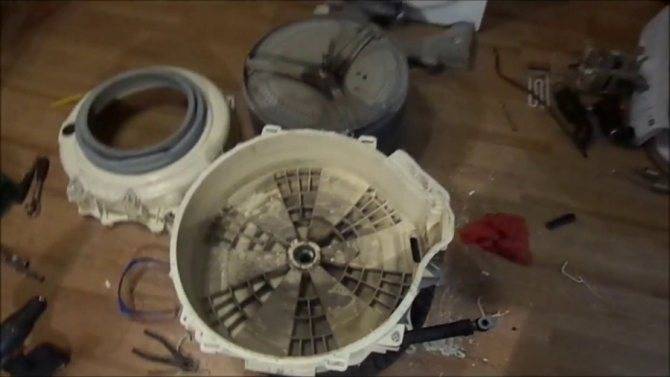

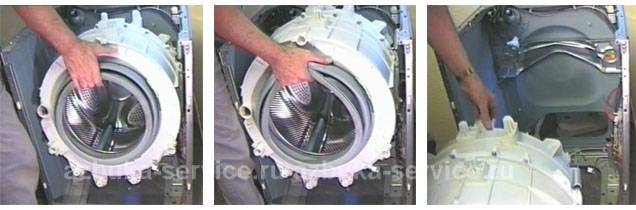

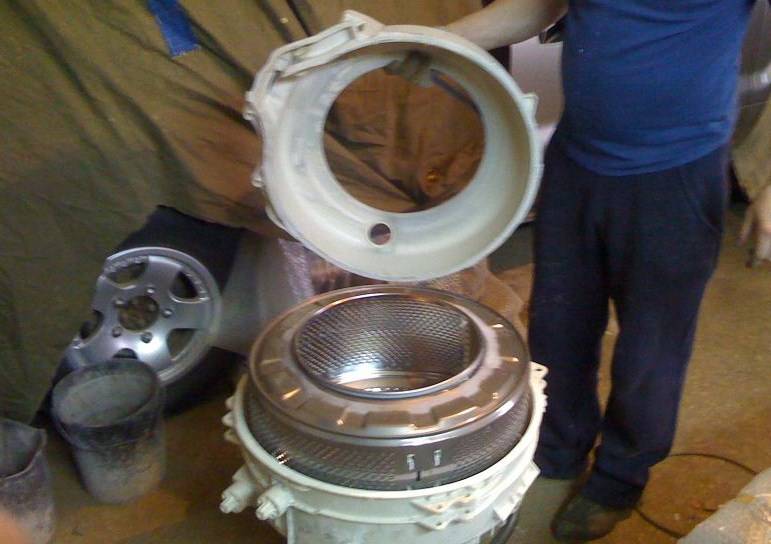

После демонтажа всех деталей вынимаем бак. Но что делать, если этого недостаточно? Как разобрать барабан стиральной машины Indesit, расположенный внутри неразборного бака?
Ваш правильный выбор – обращение в ооо «ремтехника»! хотите убедиться?
- Ваш вызов принят до 23.00 в любой день, а так же в праздники и выходные.
- Вы получаете полную диагностику бесплатно.
- Ремонт стиральной машины на дому осуществлён в тот же день.
- Вы избавлены от транспортировки стиральной машины в мастерскую, так как мастер ремонтирует её у Вас дома.
- Вашей машине установлены оригинальные детали для замены.
- Вы получаете гарантию по ГОСТ на все выполненные действия и запчасти.
- Вы приятно удивлены демократичностью цен, получаете льготную стоимость или скидки.
ЧИТАТЬ ДАЛЕЕ: Разновидности унитазов и их классификация » Хотите обойтись без лишних трат и освободить себя от кропотливого утомительного ремонта? Звоните!
Основные причины выхода барабана из строя
Барабан автоматической стиральной машины – один из важнейших ее узлов, это основа, как минимум, механической ее составляющей. Подобно любому другому узлу и агрегату он может выйти из строя, что повлечет за собой необходимость ремонта. Помимо самой распространенной неисправности – выхода из строя подшипников, ремонт может потребоваться в целом ряде других случаев.
Заклинивание барабана, вызванное попаданием внутрь сторонних предметов. К сожалению, такое случается достаточно часто. Оторванная пуговица, застежка, забытый в кармане металлический предмет – все это может оказаться в пространстве между корпусом и барабаном, зацепиться за тэн, провалиться в отверстие, блокируя вращение и разрушая бак.
Использование некоторых видов моющих средств может стать причиной быстрого износа сальников, они теряют эластичность, трескаются. Уплотнение не справляется со своей задачей, через него сочится вода, что негативно влияет на работу машины в целом и может стать причиной несчастного случая.
Без демонтажа барабана не обойтись и в случае повреждения вала. Обрыв приводного ремня, перекос шкива – все это может повлечь за собой необходимость серьезного ремонта, связанного с полной разборкой устройства.
Распространенной причиной внезапного прекращения работы машины является выход из строя электродвигателя или необходимость замены щеток коллектора. Для ремонта двигателя не требуется разбирать барабан, но без его извлечения точно не обойтись.
Этапы разборки
Большинство современных домашних стиральных машинок Samsung выпускаются с фронтальной загрузкой. Вертикальный вариант чаще всего встречается среди техники, рассчитанной на большие объемы белья. Машины фронтального типа имеют в своей маркировке обозначение WF, вертикальные – WW, символы WD говорят о наличии установки автоматической сушки белья – есть в ряде моделей техники обоих типов, например из серии Bio Compact.
С фронтальной загрузкой
Первым делом необходимо убрать все наружные и незафиксированные крепежами элементы: отсоединить шланги, вынуть емкость для стирального порошка и бытовой химии. Если планируется полная разборка, рекомендуется также предварительно снять дверцу, особенно в моделях серии Diamond. Для этого нужно открутить два крепежных болта – в дальнейшем поможет быстрее демонтировать и вытащить барабан. Далее разборка фронтальной машинки производится согласно определенному порядку.
С помощью крестовой отвертки выкручиваются крепления, и снимается верхняя панель или крышка
Соблюдая осторожность, ее нужно аккуратно потянуть на себя, чтобы открыть и не повредить пластиковые элементы. Надавив пальцем на центральную часть, освободить выемку распределителя для стирального порошка, если модель машинки не предусматривает ее демонтаж без снятия верхней крышки
Снять блок или модуль управления, открутив болты и отсоединив его от соседних механизмов. Отключить разъемы и сопутствующие электрические кабели – вынуть их штекера из специальных пазов на корпусе блока.
Удалить сервисную панель, расположенную в нижней фронтальной части установки
Панель посажена жестко, поэтому после выкручивания креплений ее, возможно, придется поддеть плоским концом отвертки. В некоторых моделях, таких как WF S861, помимо проводов, панель соединяется с корпусом специальной манжетой с резиновым основанием. При демонтаже панели манжету следует аккуратно поддеть отверткой, а затем вытащить из пазов.
Снять противовесы, установленные с обеих сторон корпуса. Они выполнены в виде небольших бетонных блоков и необходимы для того, чтобы стиральная машина во время работы издавала меньше шума, не так вибрировала при отжиме.
Демонтировать электронагревательный прибор – ТЭН. Он расположен в нижней части бака с задней стороны
По центру он зафиксирован гайкой – ее нужно открутить первой, потом надавить на расположенную ниже шпильку и, поддев ТЭН отверткой, осторожно его снять. Допускается даже слегка постучать молотком
Демонтировать барабан – также закреплен центральной гайкой.
Ослабить гайку фиксации приводного ремня, подтянуть его к шкиву и удалить. Убрать внутри бака все провода (предварительно их пометив), открутить фиксирующие элементы, демонтировать и достать бак.
Отсоединить центральную панель, которая закреплена на корпусе с помощью 4 болтов.
В завершение отдельно отключается разъем блокировки люка, его необходимо освободить от проводов и, открутив крепежи, отсоединить от корпуса. При необходимости снимается и задняя панель агрегата – потребуется открутить стяжной болт и несколько крепежных винтов.

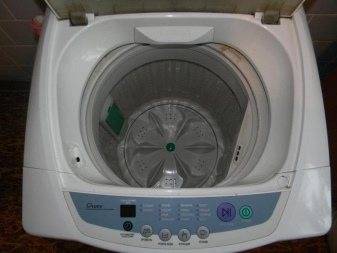

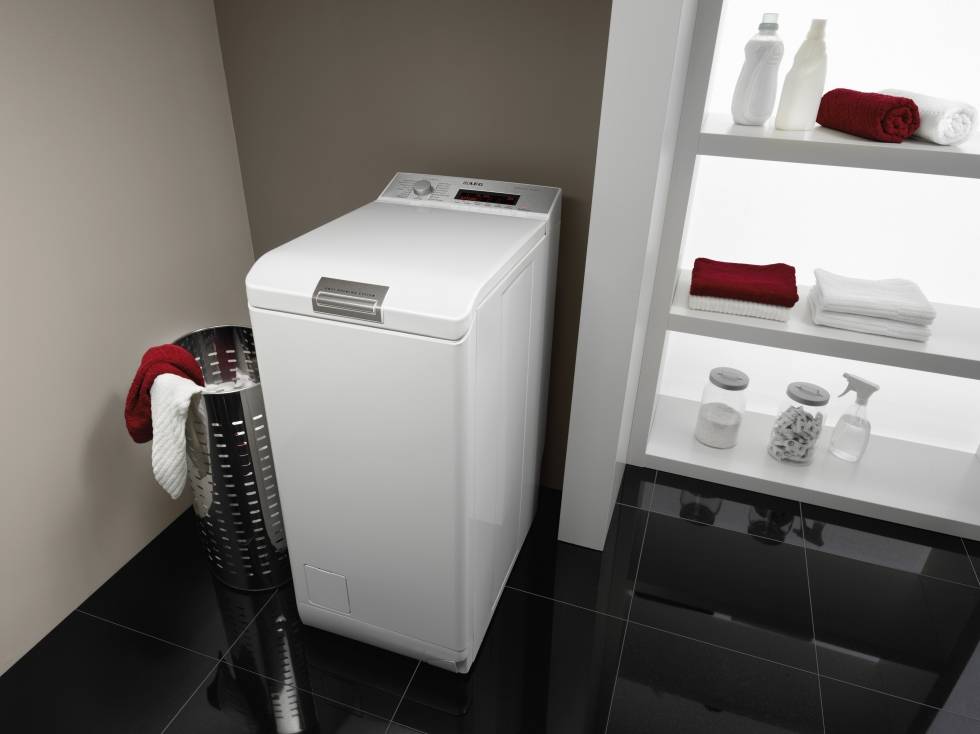

С верхним типом загрузки
Благодаря простой конструкции и более удобному доступу к деталям и механизмам разбирать стиральную машину с верхним типом загрузки проще. Более простой набор функций и устройство предполагаю и меньшее количество возможных поломок, чаще всего владельцы разбирают машину по таким причинам:
- резкое снижение скорости вращения барабана во время отжима;
- потеря баланса барабана и его самопроизвольное открывание;
- образование коррозии на металлических блоках;
- выработка или выход из строя подшипников.
Процесс разборки стиральной машины Samsung с верхней загрузкой:
- открутить боковые винты – могут быть расположены с обеих сторон;
- сдвинуть и подтянуть блок на себя;
- отсоединить все провода и электрические кабели;
- демонтировать панель машины.
Это общий способ разборки бытовой техники с верхним типом загрузки, далее описанные составляющие части разбираются отдельно. Способ разборки будет зависеть от модели стиральной машины, но отличия, как правило, небольшие – все детали и элементы закреплены с помощью стандартных элементов.
Схема стиральной машины Samsung
Прежде чем начинать разбирать стиральную машинку, желательно получить представление о ее структуре. Схема агрегата покажет расположение функциональных частей и поможет при выполнении ремонта.

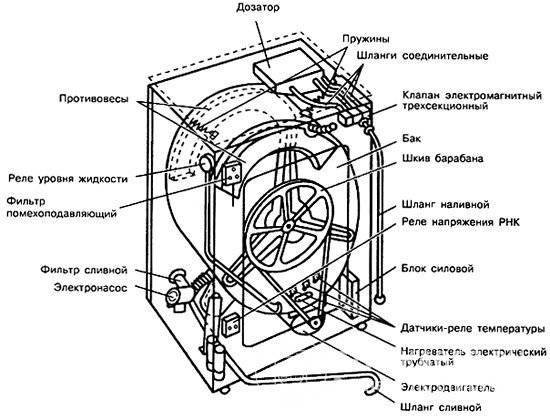

Перед вами – схема внутреннего устройства стиральной машины
Если вы подозреваете, что неполадки вызваны неслаженной работой электроники, полезно будет иметь под рукой электрическую схему агрегата.

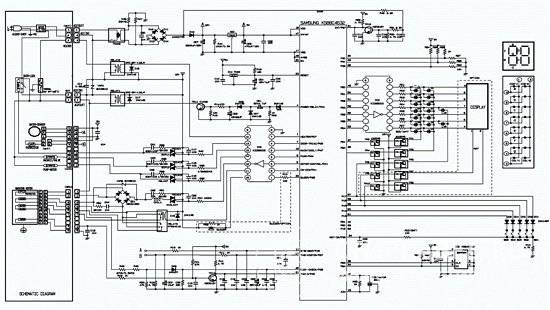

Перед вами – принципиальная электрическая схема стиральной машины Samsung
Для обычного пользователя схематичное изображение устройства машинки может показаться сложным и непонятным, но при желании разобраться в схеме под силу любому человеку.
Подготовка к ремонту машины Бош
Перед тем, как разобрать стиральную машину Бош (Bosch), нужно как следует к этому подготовиться. Вы должны представлять схему СМ и элементы, которые придется снимать.
Схема разборки идентична для разных моделей машин: Бош Макс 4 (Bosch Maxx 4), Бош Макс 5 (Bosch Maxx 5), Бош Макс 6 (Bosch Maxx 6).
Какие этапы разборки вам предстоит пройти:
- Снять крышки: верхнюю, заднюю и переднюю.
- Вытащить лоток для моющих средств.
- Снять панель управления.
- Демонтировать мотор, заборочный клапан, датчик давления.
- Отсоединить разъемы и проводку.
- Отсоединить патрубки и шланги.
- Открутить утяжелители и опоры.
- Снять хомут манжеты, достать УБЛ.
- Вынуть и разобрать бак.
Какие инструменты вам понадобятся:
- Отвертки: шлицевая, крестовая, шестигранная.
- Молоток, долото.
- Ключи торкс.
- Кусачки.
- Пассатижи.
Для разбора стиральной машины Bosch понадобится достаточно места.
Отсоедините стиралку от сети, перекройте подачу воды. Затем подготовьте емкость, открутите заливной шланг от корпуса СМА и слейте в нее остатки воды. Обойдите машину, откройте люк на передней панели снизу. Выкрутите фильтр и слейте из него воду.
Подготовительный этап окончен, осталось лишь отодвинуть стиралку так, чтобы было удобно передвигаться.
Очистка
Мыльный налет, ворсинки и волосы, оставшиеся на перфорированных стенках после стирки, плесень и грибок, активно размножающиеся во влажной среде не только являются источником неприятного запаха, но и могут стать причиной серьезных поломок бытовой техники.
Регулярная чистка барабана максимально продлит период бесперебойного функционирования стиральной машины LG.
Современные модели стиралок оснащены режимом «очистка барабана». Запустить программу просто:
- нажимаем кнопку «Пуск», дожидаемся звукового сигнала;
- находим на панели управления две кнопки со значком «*», зажимаем их на несколько секунд (в этот момент стиралка перестает реагировать на какие-либо другие команды);
- повторно нажимаем кнопку «Пуск» (запускается программу самоочистки).
Очистка длится 90 минут. Об окончании программы известит звуковой сигнал.
Режим «очистка барабана» запускают при пустом баке, без использования каких-либо моющих средств. Как только процесс самоочистки окончен, дверцу люка открывают для того чтобы внутренняя поверхность хорошенько просохла.
Стоит ли браться за работу
Чаще всего барабан стиральной машины разбирают для того, чтобы заменить вышедшие из строя подшипники. Выявить данную поломку несложно, достаточно просто провернуть его вручную и прислушаться. Если ощущается сопротивление вращению, слышны сторонние шумы, как правило, хруст и треск – подшипники надо менять.
Вне всяких сомнений, замену подшипников, как и ряд других работ, может выполнить специализированный сервисный центр, вот только стоимость услуг мастера часто неоправданно завышена, особенно это актуально в случае ремонта машины с неразборным барабаном. Ни один сервисный центр не возьмется за ремонт подобного рода, предложив вместо замены подшипника установку нового модуля.
