Как проверить позистор в телевизоре: как самостоятельно починить

Возможен ли ремонт экрана

Если ЖК-телевизор упал или вы случайно задели его тяжелым предметом – панель разбивается. И в том, и в другом случае возникает вопрос: можно ли починить экран после удара в домашних условиях?

Если вы не обладаете навыками работы с электронной техникой, ответ будет отрицательным – сделать это собственными руками вы не сможете, все необходимые работы подлежит доверить специалистам, обратившись в ремонтную мастерскую.

Не лучше дело обстоит и с поломкой экрана, вызванной повреждением матрицы. В этом случае вы можете заметить частичное отсутствие картинки, светлые или тёмные пятна, полосы. Чтобы устранить все неприятные последствия, связанные с данной проблемой, её необходимость менять. Эти работы также должны выполнять только квалифицированные мастера, так как любая починка в домашних условиях может усугубить положение и привести к окончательному выходу из строя вашего телевизора.

Пошаговая инструкция проверки позистора мультиметром

Для процесса тестирования, помимо измерительного прибора, потребуется паяльник. Подготовив все необходимое, начинаем действовать в следующем порядке:

Подключаем тестируемую деталь к мультиметру. Желательно, чтобы прибор был оснащен «крокодилами», в противном случае припаиваем к выводам элемента проволоку и накручиваем ее на разные иглы щупов.
Включаем режим измерения наименьшего сопротивления (200 Ом). Прибор покажет номинальную величину R, характерную для тестируемой модели (как правило, менее одного-двух десятков Ом). Если показание отличается от спецификации (с учетом погрешности), можно констатировать неисправность радиокомпонента.
Аккуратно нагреваем корпус тестируемой детали при помощи паяльника, величина R начнет резко увеличиваться. Если она осталась неизменной, элемент необходимо менять.
Отключаем мультиметр от тестируемой детали, даем ей остыть, после чего повторяем действия, описанные в пунктах 1 и 2. Если сопротивление вернулось к номинальному значению, то радиокомпонент с большой долей вероятности можно признать исправным.

Позистор – одна из деталей системы, которая отвечает за размагничивание. При высоком намагничивании, изображение телевизора искажается или появляются полосы. Их появление означает, что устройство вышло из строя. Необходимо проверить его работоспособность. При необходимости, осуществляется ремонт или замена позистора.

Элемент в цепи размагничивания

Как проверить позистор в телевизоре? Ответ на вопрос следует из принципа его работы. Неисправность элемента проявляется искажением изображения от намагничивания. Для устранения этого дефекта в конструкции экранов используется сетка, включенная последовательно с позистором. Эта конструкция называется внешней петлей, охватывающей всю поверхность экрана с внутренней стороны.

Читать также: Как сделать картофелекопалку для мотоблока своими руками

Позистор часто запаян в цепь маски экрана, что усложняет его проверку на месте. Перед проведением замеров следует отпаяться хотя бы одним концом от сетки. Лучшим вариантом будет полное его извлечение из схемы.

Для нагрева элемента используют обычный или монтажный фен. Для проверки без внешнего нагрева потребуется собрать электрическую схему и определить по маркировке тип позистора. Исходя из паспортных данных устройства устанавливают ток срабатывания элемента и соответствующую температуру.

Исправность позистора можно условно установить при нагревании феном. Если сопротивление растет, значит элемент годный. Однако при таком варианте проверки остается вероятность ошибочного результата. Ведь сопротивление элементов схем с годами меняется, что приводит к нестабильности работы сборки.

Проверка мультиметром

Работоспособность позистора покажет мультиметр. Проверка основывается на замерах сопротивления при изменении температуры. Алгоритм:

Переводим тестер на замеры Ом (например, на отметку 200K).
Щупы — к ножкам ТР, полярность не имеет значения.
Записываем результат.
Нагреваем элемент: подносим паяльник, зажигалку к терморезистору, но соблюдаем расстояние, можно опустить в воду или просто зажать на несколько сек. пальцами.
Снова замеряем количество Ом: если это PTC, то число должно вырасти, у термистора (NTC) падает.
Сравниваем с номиналом, если, например, PTC по своим характеристикам в нормальном режиме имеет 6.9 Ом, а после нагрева значение растет на 2 Ом, то с большой степенью уверенности можно утверждать, что изделие исправное. Конечно, такая проверка будет приблизительной, для точности надо сравнить, как соотносятся уровни повышение R и t° (есть специальные таблицы и графики). Но ТР точно сломан, если сопротивление скачет резко или вообще не реагирует.

Проверка терморезистора опусканием в теплую воду и замерами тестером, показывающим сопротивление:

Виды по типу нагрева

Нагрев может быть таких типов (ему соответствует 2 типа термических резисторов):

прямой. Температура самого элемента меняется под воздействием тока на нем или воздуха окружающей среды (климатические условия, среда помещения, прибора);
косвенный. Температура повышается из-за элементов, окружающих датчик, находящихся непосредственного близко около него. При этом детали никак не связаны. Сопротивление полупроводника обусловлено трансформациями, модуляциями мощности, иных характеристик тока на ближайших элементах. Изделия с косвенным принципом применяются, например, в комбинированных мультиметрах.

Самостоятельное размагничивание маски

Чтобы кинескоп размагнитился, когда стали визуально заметны искажения изображения, обычно достаточно выключить телеприемник на несколько минут (10-15). Но если это не помогло, можно пойти двумя путями: первый — поменять неисправные детали предустановленной заводской схемы, второй – снять намагниченность специальным внешним устройством. Но сначала следует проверить, в чем заключается истинная причина дефектной картинки: в магнитном поле ЭЛТ или в другой неисправности.

Проверка намагниченности кинескопа

Современные кинескопные телевизоры (Samsung, LG, Philips и др.) можно проверить на наличие намагниченности теневой маски. Для этого необходимо зайти в меню настроек телеприемника и выбрать опцию «Синий экран». Однако чтобы экран окрасился в синий цвет, нужно отключить внешнюю антенну. Если при этом на однотонном фоне будут видны разноцветные пятна, то маска кинескопа намагничена.

Замена позистора

Появление небольших цветовых пятен на экране кинескопа чаще всего вызвано выходом из строя позистора. Устраняется дефект заменой неисправного узла. Узнать, сколько стоит деталь, можно в ближайшей радиомастерской.

После установки исправного позистора кинескоп рекомендуется размагнитить. Для этого телевизор нужно несколько раз включить и выключить. При этом интервал между циклами должен быть не менее 15 мин., что позволит новому узлу остыть. При этом если маска намагничена незначительно, то процесс размагничивания пройдет успешно и цветовые пятна с экрана исчезнут. Если же разводы остались, то размагнитить телевизор в домашних условиях можно только при помощи внешнего устройства.

Размагничивание внешним устройством

Чтобы самому размагнитить сильно намагниченную маску ЭЛТ (монитор ПК или экран ТВ), лучше всего воспользоваться покупным дросселем или самодельной катушкой индуктивности.

Чтобы размагнитить кинескоп при помощи дросселя, необходимо выполнить ряд операций:

убрать все электрические приборы, способные повлиять на магнитное поле телевизора (акустические системы, блоки питания и пр.);
включить телеприемник (монитор) и дать ему прогреться в течение 10 мин;
расположить дроссель параллельно экрану на расстоянии 2 м от телевизора и включить его;
медленно приблизиться к ТВ-приемнику, делая дросселем круговые движения, диаметр которых нужно постепенно уменьшать;
подойдя на минимальное расстояние, в течение 3-5 сек. сделать нескольких круговых движений дросселем по периметру экрана;
медленно, не останавливая круговых движений, отойти от телевизора на исходную позицию;
повернуть дроссель перпендикулярно экрану и выключить его.

После этого радужные разводы и цветовые пятна исчезнут. Вся процедура не должна длиться более 15-30 сек., чтобы не допустить сильного нагрева дросселя

При этом, выполняя вышеперечисленные операции, не нужно обращать внимание на сильное искажение цветов на экране телевизора, а также на звуки, издаваемые дросселем (жужжание, подвывание и др.)

Изготовление дросселя собственноручно

Если приобрести заводское устройство не представляется возможным, то дроссель для размагничивания можно сделать своими руками. Для этого нужно взять оправку диаметром 100-200 мм и намотать на нее от 600 до 900 витков проводом ПЭЛ-2. Диаметр провода — 0,15-0,8 мм. Сняв полученную обмотку с оправки, к ней подсоединяют шнур электропитания со стандартной вилкой, а затем тщательно изолируют с помощью изоленты. А чтобы пользоваться устройством было удобно, на шнуре располагают кнопку включения. Визуально процесс можно посмотреть на фото:

Размагничивание другими подручными средствами

Размагнитить маску кинескопа можно, используя и другие подручные средства, например:

катушку магнитного пускателя, рассчитанного на напряжение переменного тока 220-380 В;
утюг, в котором нагрев подошвы осуществляется спиралью;
электробритву;
включенную электродрель с закрепленным на сверле мощным ниодимовым магнитом;
мощным импульсным паяльником.

Порядок действий при этом остается неизменным, а главным условием получения положительного результата является достаточная для размагничивания мощность магнитного поля.

Итак, размагнитить теневую маску не сложно в домашних условиях, но для этого нужно обладать если не специальным оборудованием, то хотя бы познаниями в особенностях ЭМП электротехники. Но если убрать радужные разводы и цветовые пятна с экрана телевизора вышеописанными методами не удалось, то, скорее всего, теневая маска в кинескопе сдвинулась. Отремонтировать этот дефект невозможно, в этом случае нужно будет менять непосредственно кинескоп или приобретать новый телевизор.

Как проверить позистор в телевизоре: как самостоятельно починить

Как проверить позистор в телевизоре

Позистор и резистор – элементы, которые способны менять свое сопротивление при нагревании. У резисторов наблюдаются незначительные повышения температуры. Позистор же блокирует поступающее к нему электрическое напряжение, поэтому его температура может сильно повышаться.

Чтобы проверить позистор на работоспособность, необходимо определить характеристики, которые считаются стандартными при работе. Если в них замечены отклонения, значит, произошла поломка. Характеристики следующие:

Сопротивление номинальное. Это условие работает только при нормальной температуре помещения (не ниже 18 и не выше 27 градусов).
Сопротивление определяют по точке, которая характеризует зависимость сопротивления от перепадов температуры в помещении. Этот параметр работает при повышении сопротивления в два раза относительно стандартного значения.
Существует определенное максимальное напряжение. Если его превысить, есть риск, что оборудование сломается.
Параметры токовой нагрузки делятся на несколько видов. Среди них: номинальное, переключение, максимум и опрокидывание. Они важны, если позистор будет использован в схеме высокой точности.

Внимание! Перед проверкой элемента, необходимо подождать, пока он остынет до до комнатной температуры

С какими неисправностями провизора можно столкнуться

Определить наличие неисправностей в элементе можно, увидев искаженное изображение на экране. Это значит, что элемент сильно намагничен. Устранить эту неполадку можно, подключив сетку последовательно с устройством. Сетка – внешняя петля, которая покрывает внутреннюю поверхность экрана.

Позистор часто припаивают к экрану. Поэтому проверить его, не отключив от телевизора, становится очень трудно. Чтобы провести замеры, необходимо отпаять хотя бы одну часть устройства от сетки. Но лучшим решением станет полное извлечение устройства из системы.

Нагреть позистор можно простым феном. Чтобы проверить работоспособность устройства, не нагревая его внешне, необходимо собрать электрическую схему. Это поможет определить тип устройства. В инструкции должно быть написано, при каком напряжении срабатывает элемент, и какую температуру он может выдерживать.

Определить исправность устройства можно, нагрев его при помощи фена. Если замечается увеличение сопротивления, значит, элемент работает. Но этот способ проверки имеет недостаток – результаты могут быть ошибочными. Проблема в том, что сопротивление деталей собранной схемы может меняться со временем, и поэтому они начинают работать нестабильно.

Еще один способ определения неисправности позистора – искажение изображения. Оно может рябить, или появляются лишние полосы. Определить работоспособность элемента можно при помощи мультиметра. Рекомендуется, чтобы позистор был холодным, поскольку при нагревании растет сопротивление.

Еще одна проблема – отвалились контакты. При постоянном нагревании позистора, они начинают изнашиваться, и в результате отпадают. Контакты могут внешне выглядеть нормально, но не работать. Определить их работоспособность можно при помощи омметра.

Если позистор сломан или закорочен, при первом включении телевизора сгорит предохранитель. Если в сети не случилось короткого замыкания, необходимо отключить позистор и проверить его работоспособность.

Внимание! Возможно, поврежден не сам позистор, а элемент, отвечающий за его охлаждение. Осуществляем проверку

Как самостоятельно починить

Найти устройство несложно, оно находится за задней крышкой, рядом с вилкой, которая включает петлю размагничивания.

Если причина – намагничивание устройства, его необходимо размагнитить. Для этого устройство отпаивают от телевизора и подключают к системе размагничивания.

Но в большинстве случаев, повреждения устройства требуют его замены. Нужно выпаять старое, и впаять новое, подобное по характеристикам. Если мы выберем неправильное устройство, оно не заработает.

setafi.com

Расшифровка спецификации конкретной модели

Это были основные параметры серии, теперь рассмотрим спецификацию для С831 (см. рис. 5).

Спецификация модельного ряда серии B598*1

Краткая расшифровка:

Величина тока для штатного режима работы, для нашей детали это почти половина ампера, а именно 470 мА (0,47 А).
Этот параметр указывает ток, при котором величина сопротивления начинает существенно меняться в большую сторону. То есть, когда через С831 протекает ток с силой 970 мА, срабатывает «защита» устройства. Следует заметить, что этот параметр связан с точкой температурного перехода, поскольку проходящий ток приводит к разогреву элемента.
Максимально допустимая величина тока для перехода в «защитный» режим, для С831 это 7 А

Обратите внимание, что в графе указано максимальное напряжение, следовательно, можно рассчитать допустимую величину мощности рассеивания, превышение которой с большой вероятностью приведет к разрушению детали.
Время срабатывания, для С831 при напряжении 265 вольт и токе 7 ампер оно составит менее 8 секунд.
Величина остаточного тока, необходимого для поддерживания защитного режима рассматриваемой радиодетали, она 0,02 А. Из этого следует, что на удержание сработавшего состояния требуется мощность 5,3 Вт (Ir x Vmax).
Сопротивление устройства при температуре 25°С (3,7 Ом для нашей модели)

Отметим, с измерения мультиметром этого параметра начинается проверка позистора на исправность.
Величина минимального сопротивления, у модели С831 это 2,6 Ом. Для полноты картины, еще раз приведем график температурной зависимости, где будут отмечены номинальное и минимальное значение R (см. рис. 6).

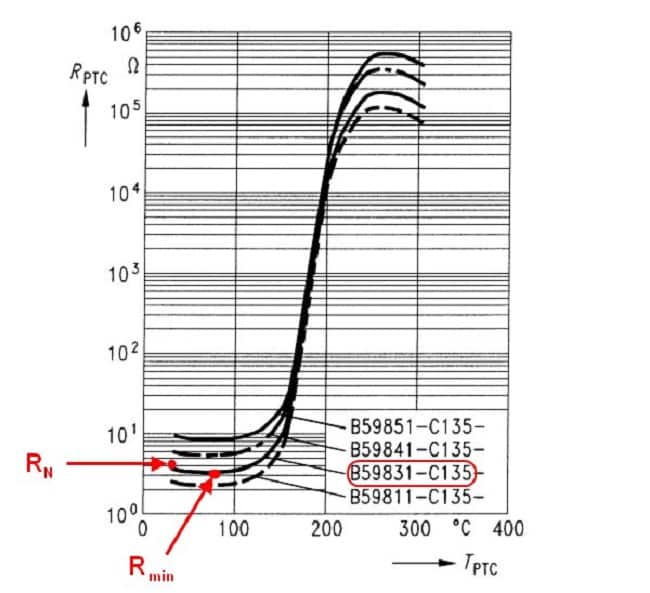

Рисунок 6. График температурной корреляции для B59831, значения RN и Rmin отмечены красным

Читать также: Как выставить зажигание на яве 6 вольт

Обратите внимание, что на начальном этапе нагрева радиодетали ее параметр R незначительно уменьшается, то есть в определенном диапазоне температур у нашей модели начинают проявляться NTS свойства. Эта особенность, в той или иной мере, характерна для всех позисторов

Полное наименование модели (у нас B59831-C135-A70), данная информация может быть полезной для поиска аналогов.

Теперь, зная спецификацию, можно переходить к проверке на работоспособность.

Зачем нужна система в кинескопах?

На экранах телевизоров без системы размагничивания изображение искажалось бы при незначительном влиянии электромагнитного поля. Его излучают все бытовые приборы, поверхность Земли пронизана невидимыми волнами.

Так усилители, большие колонки, нагревательные элементы часто располагают рядом с телевизорами. Без маски экрана изображение было бы постоянно искажено. При начальной работе через позистор течет малый ток, не вызывающий его нагрева. При этом физически маска испытывает напряжение от возникающего поля.

Это приложенное магнитное поле и размагничивает маску в момент включения телевизора. Часто этот процесс сопровождается звуком, сравнимым с ударом о гонг. Чем больше диагональ экрана, тем выше тональность звука. Позистор в этот момент пропускает через себя ток высокой амплитуды, что приводит к его нагреву. Происходит увеличение сопротивления и элемент запирает цепь.

Основные поломки популярных брендов

Интересно узнать, что специальные исследовательские центры ведут статистику поломок на телевизионном рынке. Они определили 7 главных брендов, которые сегодня являются лидерами продаж ЖК и плазменных телевизоров, и высчитали, какой процент покупателей обращается в сервисные центры из-за поломок. Результаты выглядят следующим образом:

Samsung – 4,5%;
LG – 4%;
Panasonic – 2,5%;
Sony, – 3%;
Sharp – 3%;
Toshiba – 4%;
Philips – 4%.

А вот если проанализировать два основных лагеря телевизоров: LED и LCD, то обращений к мастерам СЦ с плазменными моделями было почти в 2 раза больше, чем с ЖК-аппаратами.

Все проблемы с телевизорами имеют свои причины и не всегда они зависят от пользователя. Какой бы дорогой ни была ваша техника, в ней может оказаться бракованная запчасть, дефекты пайки или ошибки внутреннего устройства. Именно поэтому производители устанавливают гарантийный период, в котором все недочеты должны себя проявить, и в случае выявления брака, произведены все гарантийные замены.

Давайте узнаем, какие поломки чаще всего встречаются у популярных брендов.

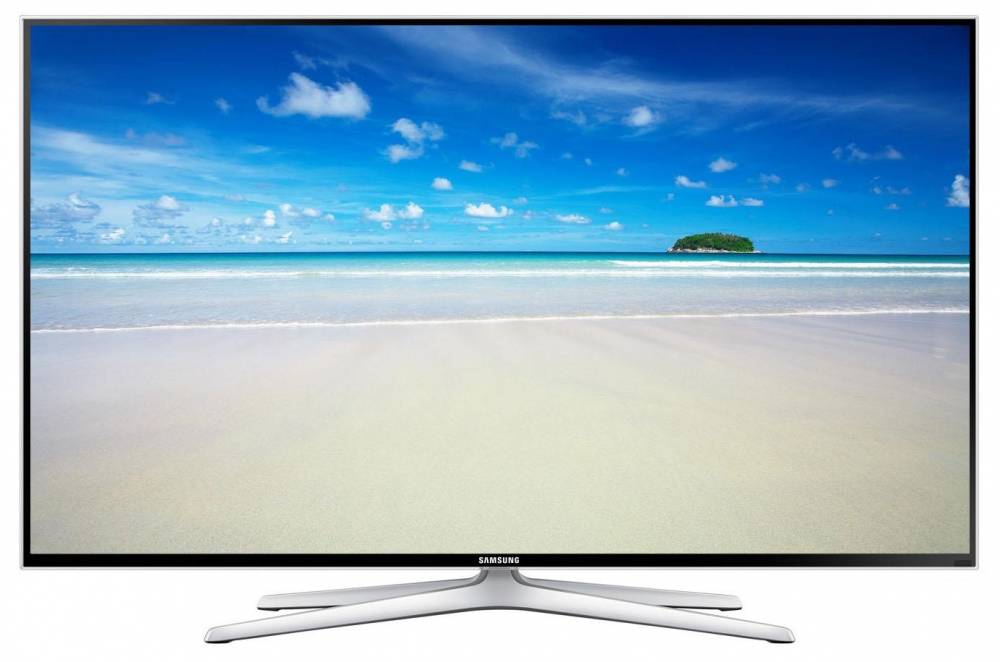

Samsung

Жидкокристаллический самсунг – это одна из самых популярных покупок сегодня. Они имеют оптимальную цену, легко настраиваться, имеют множество удобных функций и отличную репутацию. У этих телевизоров относительно простая конструкция и отличная инструкция от производителя, благодаря которой пользователи могут самостоятельно разобраться во многих технических вопросах.

Если с ними и возникают проблемы, то чаще всего они связаны с прошивкой. Сбой программного обеспечения может полностью вывести аппарат из рабочего состояния. Решается проблема сбросом к заводским установкам и установкой нового ПО.

У некоторых моделей встречаются проблемы с дисплеем:

дефекты или повреждения экрана (замена матрицы);
пропало изображение (проверка контроллера T-CON);
звук есть, а изображение отсутствует (проверить инвертор, трансформаторы, контроллеры)

В целом техника надежная и качественная.

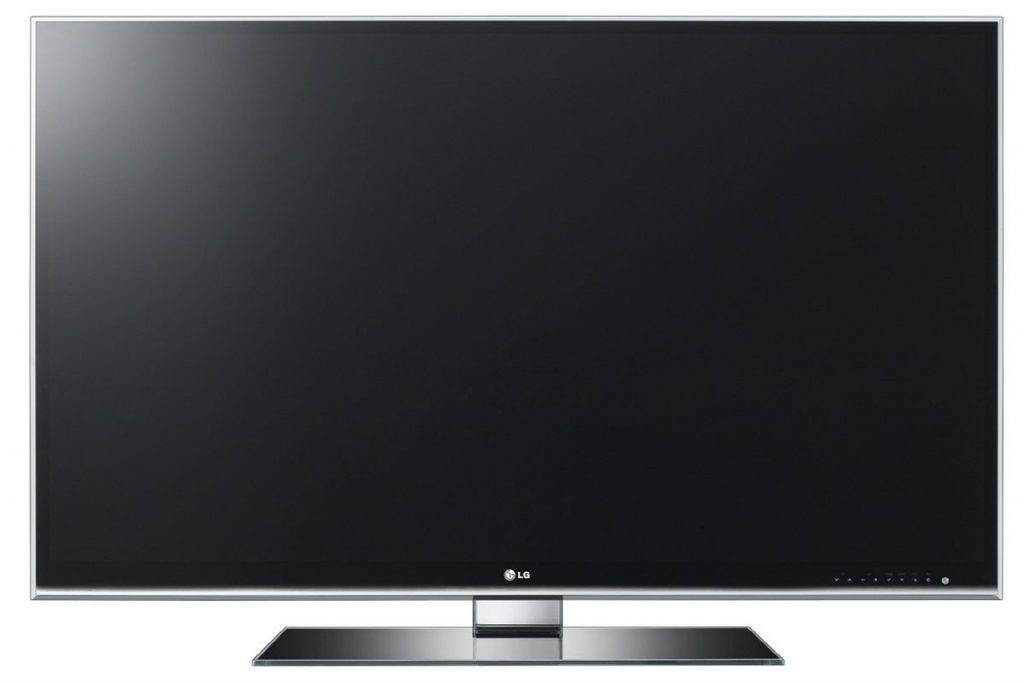

LG

Производитель из Южной Кореи уверенно стоит на второй позиции рейтинга продаж. Телевизоры Лед ЛЖ отличаются хорошим качеством сборки и высокотехнологичными комплектующими. В них есть много «умных» функций, бесплатных приложений и вполне доступная цена.

В телевизорах LG встречаются такие поломки:

после включения, через 2-3 секунды телевизор переходит в авторежим (нужно проверить системную плату);
при включении кнопкой, индикатор мигает 1 раз и ничего больше не происходит (не может запуститься БП);
узкая горизонтальная полоса (требуется проверка конденсаторов);
не дает сохранить настройки (изменить режим, а если не помогло, то нужно обновить ПО).

У телевизоров LG могут встречаться неисправности плазмы или жк-матрицы. Если вы услышали какой-то щелчок, и изображение исчезло, то, скорее всего, вышел из строя один из модулей в системной плате. С такими поломками лучше провести диагностику в специализированном СЦ.

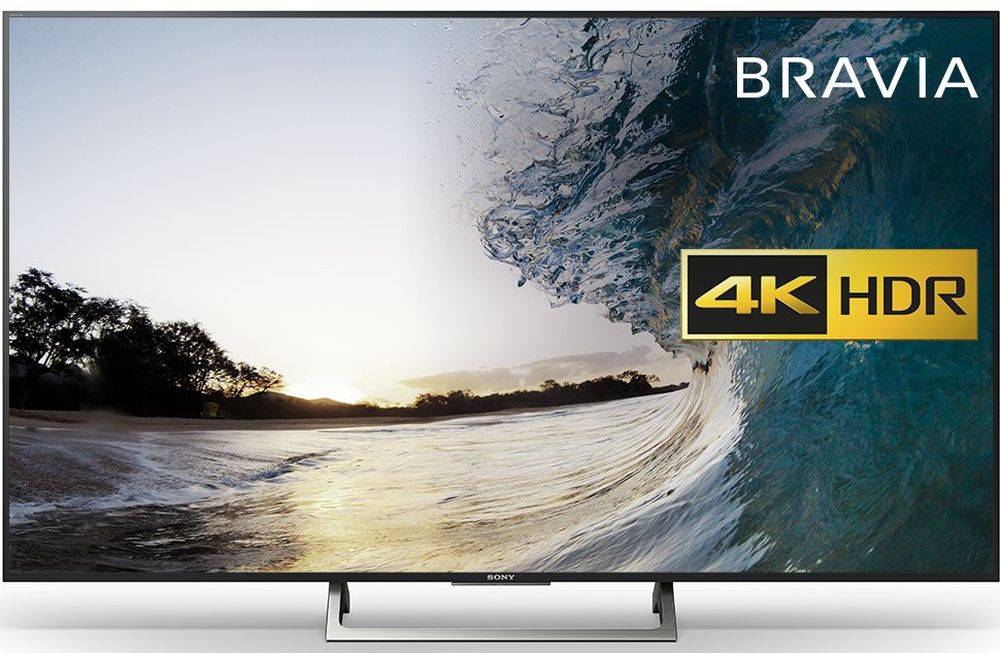

Sony

Радиоэлектронная техника ТМ Sony – это продукция японского качества. Все модели телевизоров этого бренда имеют изящный дизайн, отличную сборку и обладают высокой надежностью, долговечностью.

Что касается неисправностей телевизоров Сони, то они тоже иногда встречаются. Вот список типичных проблем:

в начале работы дефект сдвига изображения на экране (проблему нужно искать в матрице);
неожиданно погас экран (пайка резисторов инвертора);
неравномерно отображаются цвета (контролер TCON, контакты шлейфа);
щелчки внутри аппарата и мигает индикатор (блок питания);
вертикальные полосы (конденсаторы).

Если ваш телевизор стал некорректно работать, появились посторонние звуки или нестабильно передается картинка, запишите симптомы, которые вам удалось заметить. Это будет полезным при диагностике.

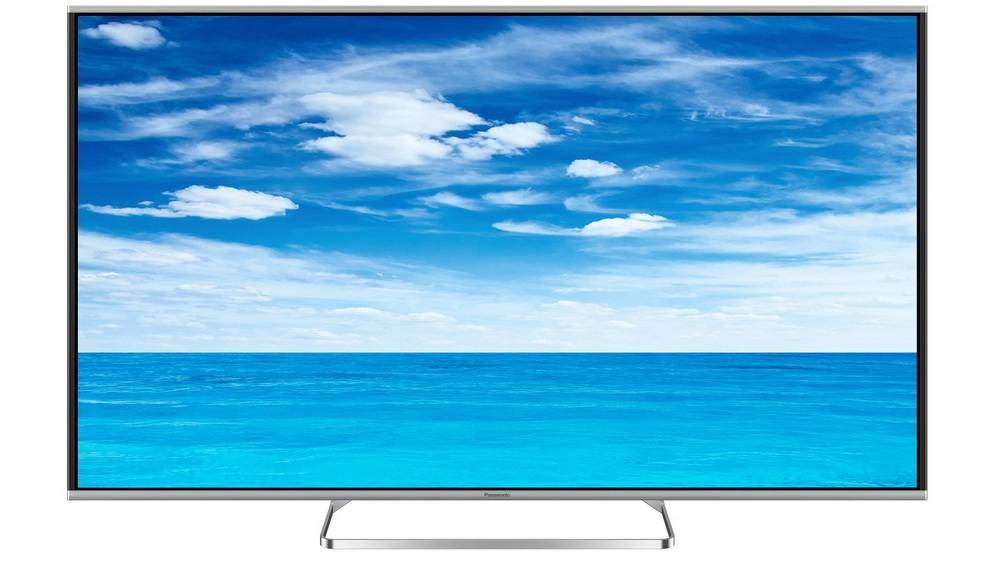

Panasonic

Старый добрый Панасоник – это производитель, проверенный годами. Все телевизоры ТМ Panasonic высоко ценятся на рынке. Их дисплеи способны передавать весьма реалистичную картинку и естественную цветопередачу.

В телевизорах этого бренда встречаются такие неисправности:

тихий звук с эфирной передачи, а через AV-вход звук нормальный (микросхема системной платы);
проблемы строчной развертки (конденсаторы);
не включается нужный режим (конденсаторы).
самопроизвольный переход в аварийный режим (неисправный транзистор стабилизатора).

Если телевизор не реагирует на команды оператора или не получается сохранить настройки, возможно, сбилось ПО и вашему жк-телевизору потребуется новая прошивка.

Типоразмеры

Форма ТР: тонкие пластинки (реже трубочки), шайбочки, таблетки, каплевидные формы, размером в несколько мм. Некоторые типоразмеры микроскопические (микроны).

Есть также типоразмер SMD, напоминающий такого же типа плавкие предохранители, конденсаторы, иные детали. Изделия таких форм похожие (находятся в стандартных диапазонах 1206, 0805, 0603 и так далее), их почти невозможно различить «на глаз», надо читать спецификацию схемы.

Другой особый тип — встроенные изделия, они более узнаваемые: термопара, таблетка, капля с выводами или более габаритный корпус-цилиндр с двумя проводками.

По количеству отпаек (ножек) есть 2 типа позисторов: с 2 или 3 указанными элементами. Трехвыводные состоят из 2 позитронов-таблеток, объединенных одним корпусом. Одна из пластинок меньшая. Отличается и R, например, 1.3…3.6 кОм и 18…24 Ом. ТР с 2 ножками чаще всего кремниевые (Si), это более узнаваемые пластинки.

Обозначения разных электродеталей на схемах:

Кинескопные экраны

Несмотря на то, что на сегодняшний день большинство потребителей отдает предпочтение самым современным плазмам, кинескопные экраны тоже все еще пользуются спросом. У таких телевизоров есть свои преимущества: они недорого стоят, легки в управление, а качество передаваемой картинки по-прежнему высокое.

Основные неполадки кинескопных устройств:

кинескопный телевизор не включается – также как, и на устройствах другого типа в первую очередь нужно проверить целостность предохранителей;
неисправность диодного моста – частая проблема кинескопных приемников, починить телевизор можно, только после выполнения «прозвона», из оборудования понадобится мультиметр;
поломка позистора – считается самой серьезной проблемой, для того чтобы произвести проверку, необходимо цепь питания телевизора выключить, затем снова запустить. После, наблюдать за лампой, если она гаснет, это значит, что позистор вышел из строя. В первую очередь нужно отрегулировать сопротивление сети, а затем произвести замену детали;
перегорание транзистора или конденсатора – такую неполадку легко заменить при визуальной проверке (на детали нагар черного цвета), ремонт осуществляется путем замены детали.

Предустановленная схема размагничивания

В общем случае процесс размагничивания осуществляется за счет плавного исчезновения переменного магнитного поля. При этом схема данного процесса работает следующим образом.

После включения телевизионного приемника через петлю размагничивания проходит переменный ток величиной порядка 10А.
В данной петле возникает магнитное поле, с помощью которого и размагничивается теневая маска.
Плавное исчезновение имеющегося магнитного поля обеспечивается с помощью позистора, который под действием переменного тока мгновенно нагревается. Это приводит к увеличению его сопротивления и уменьшению силы тока в петле размагничивания. В результате магнитное поле плавно исчезает, а маска размагничивается.
В то время, когда телевизор работает или находится в «дежурном» режиме, подогретый позистор ограничивает ток, проходящий по петле размагничивания. При этом система размагничивания не работает. Только при отключении телевизора от сети переменного тока позистор остынет.
При следующем включении телевизора система размагничивания кинескопа сработает снова.

Такие модели позволяют включать систему размагничивания в автоматическом режиме и уменьшить фоновое подмагничивание кинескопа во время его работы.

Как размагнитить часы

Чтобы размагнитить часы, на них нужно произвести воздействие переменным магнитным полем, которое собьёт магнитную направленность металла и сделает снова его немагнитным.

Вариантов достаточно много, перечислю наиболее простые.

Самый простой – дойти до часовой мастерской, в которой есть специальный прибор (своеобразный электромагнит), в которой вам размагнитят ваши часы в течении пяти минут В некоторых хороших часовых сервисах данная процедура бесплатна.

Второй вариант – самому изготовить подобие катушки индуктивности, магнитным полем которой нужно воздействовать на ваши часы.

Самый простой способ такой катушки – сделайте несколько витков из медного провода на 220 вольт, один конец которого включите в розетку на 220 вольт, а в другой конец подключите электроприбор, желательно мощный – чайник, фен, утюг, тепловентилятор… И поместите часы внутрь этой петли из провода. Чем больше в нём будет витков, тем лучше…

Третий вариант- воздействовать на часы магнитом, желательно, сильным. Привяжите магнит к нитке, положите часы на стол и покружите магнитом вокруг них, чтобы магнитное поле постоянно изменялось. Если есть большой круглый магнит – пропустите часы в его отверстие, если пролезут. Как в этом эксперименте с отвёрткой.
