Как проверить компрессор холодильника

сопротивление обмоток мотора холодильника АТЛАНТ

маркировка компрессора	Сопротивление рабочей обмотки в Омах	Сопротивление пусковой обмотки в Омах
С-К 100Н5	18,94	27,88
С-К 100Н5-02	18,94	27,88
С-К 100Н5-10	17,61	27,88
С-К 120Н5	18,29	21,08
С-К 120Н5-02	18,29	21,08
С-К 140Н5	15,1	20,1
С-К 140Н5-02	15,1	20,1
С-К 160Н5-02	14,74	19,6
С-К 160Н5-1	14,74	19,6
С-К 160Н5-1-02	14,74	19,6
С-К 175Н5-02	14,29	19,08
С-К 175Н5-1	14,29	19,08
С-К 175Н5-1-02	14,29	19,08
С-К 200Н5-02	11,87	17,61
С-К 200Н5-1	11,87	17,61
С-К 200Н5-1-02	11,87	17,61
С-КО 60Н5-02	40,4	63,47
С-КО 75Н5-02	26,4	43,41
С-КО 100Н5-02	27,88	48,94
С-КО 120Н5-02	18,29	21,08
С-КО 140Н5-02	15,1	20,1
С-КО 140Н5-1-02	15,1	20,1
С-КО 160Н5-02	14,74	19,6
С-КО 160Н5-1-02	14,74	19,6
С-КО 175Н5-02	14,29	19,08
С-КО 175Н5-1-02	14,29	19,08
С-КО 200Н5-02	11,87	17,61
С-КО 200Н5-1-02	11,87	17,61
С-КО 200Н5-03	11,87	17,61
С-КН 60Н5-02	23	35
С-КН 80Н5-02	23	35
С-КН 90Н5-02	18,94	27,88
С-КН 110Н5-02	18,29	21,08
С-КН 130Н5-02	18,29	21,08
С-КН 150Н5-02	15,1	20,1
CKHA61H50	43.35	43,25
CKHA68H50	33,41	37,58
CKHA72H50	28,35	34,98
CKHA81H50	28,65	34,47
CKHA96H50	26,33	35,72
CKHA101H50	19	21,2
TLX4 KK.3	61	19
TLX4.8 KK.3	46	22
TLX5.7 KK.3	37	21
TLX6.5 KK.3	30.00	15
TLX7.5 KK.3	29	30
TLX8.7 KK.3	19	13
TLY4 KK.3	48,06	15,69
TLY4.8 KK.3	38,25	17,65
TLY5.7 KK.3	34,33	20,6
TLY6.5 KK.3	2775,00%	24,62
TLY7.5 KK.3	23,24	20,69
TLY8.7 KK.3	17,06	14,42

По какой причине не включается мотор

Если вдруг бытовой прибор вышел из строя, то нужно точно знать, как проверить компрессор холодильника рабочий или нет. Ведь именно эти действия и их результат помогут определить, с чего начать ремонт устройства.

Принципиально компрессоры ничем друг от друга не отличаются. Они представляют собой электродвигатель с поршневой или плунжерной нагнетательной системой.

Существует целый комплекс проблем, которые могут привести к тому, что техника перестает работать:

• Нестабильность электрической сети, что приводит к перебоям в функционировании.
• Выход из строя терморегулятора. В этом случае возникают щелчки при переключении режимов, но даже не пытается начать работать.
• Если сбой возник после разморозки, то скорее всего произошла утечка фреона, или засорение всей системы охлаждения.
• Если лампочка внутри работает, а сам прибор издает звуки в виде щелчков, но не происходит охлаждение, значит, скорее всего, причина заключается в том, что устройство перестало работать. Выполнить самому ремонт в этом случае, без определенных навыков, будет достаточно проблематично. Поэтому, в преобладающем большинстве случаев пытаются вызвать на помощь квалифицированного мастера.

Проверка тока

Далее следует на всякий случай проверить потребляемый ток. Для этого подключите реле и запустите двигатель. Желательно использовать реле, о котором заранее известно, что оно рабочее. Удобнее всего использовать мультиметр с клещами. Зажмите клещами один сетевой провод и взгляните на показания прибора. Если мощность двигателя 140 Вт, то ток должен составлять 1,3 А. Если мощность меньше, то и ток должен быть меньше.

Итак, если вентилятор холодильника работает, но холодильник не морозит, то надо проверить мотор-компрессор. Тем самым вы исключите одну из причин неисправности. После этого можно проверить реле.

Бывают случаи, что реле неисправно, а компрессор надо включить. В этом случае он запускается, подключаясь к сети по особой схеме. Два провода подключаются к центральной и рабочей клемме – на них будет подаваться напряжение. К рабочей клемме подсоединяется еще один третий провод. Затем подают напряжение и одним касанием дотрагиваются третьим проводом до клеммы пусковой обмотки. Здесь надо быть осторожным, поскольку работа ведется с высоким напряжением.

Проверка работоспособности

По каким причинам компрессор перестает работать:

• Сгорел. Такое случается в результате резкого скачка напряжения и повышенной нагрузки.
• Сломалось пускозащитное реле.
• Неисправна проводка.

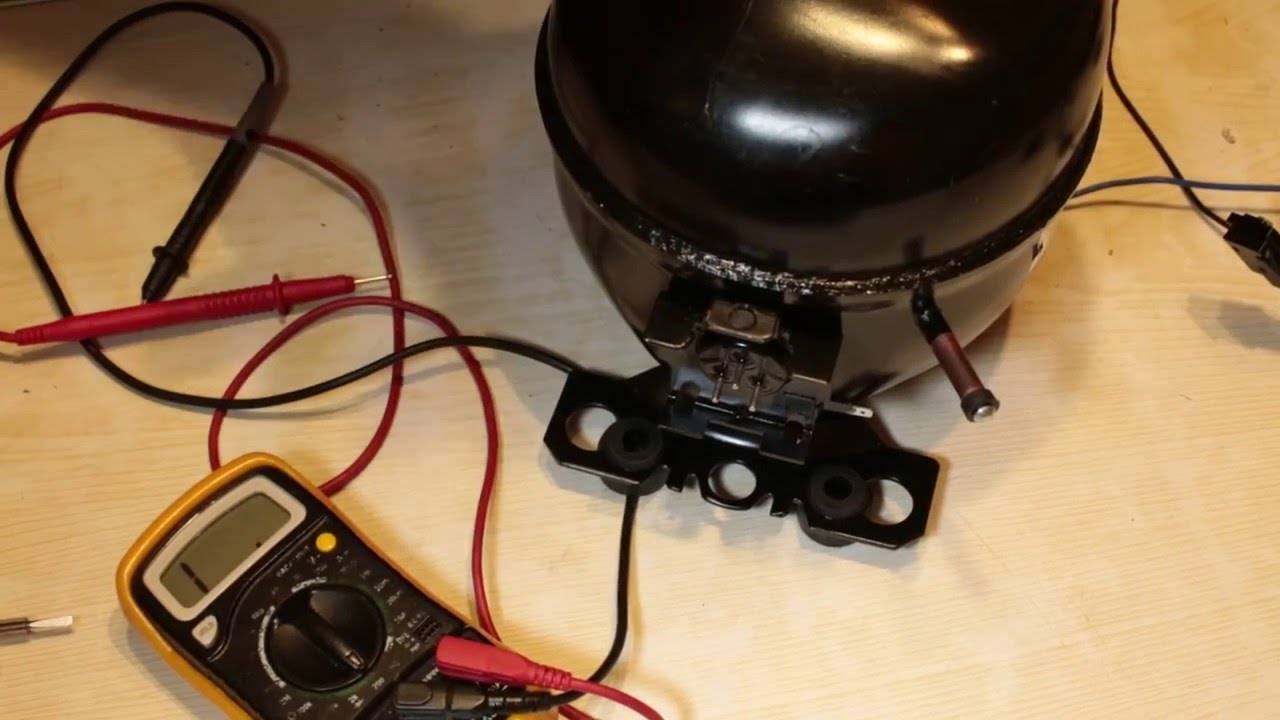

Чтобы узнать, рабочий прибор или нет, воспользуйтесь мультиметром. Как только вы добрались до мотора, нужно убедиться, что корпус не пробивает, иначе он может ударить током. Чаще всего такое случается в старых холодильниках. Приложите щупы мультиметра к корпусу и каждому контакту поочередно. Если на дисплее показывает «∞» — значит, все в порядке. Если на табло появились цифры, обмотка неисправна.

Чтобы выполнить дальнейшую диагностику, нужно демонтировать кожух и открыть доступ к компрессору. Для этого:

• Отсоедините проводку от контактов.
• Перекусите трубки мотора, которые соединяют его с другими частями.

• Открутите крепежные болты кожуха и достаньте из корпуса.
• Отсоедините реле, выкрутив винты.

• Теперь возьмите прибор для проверки и измеряйте сопротивление между контактами.
• Приложите щупы к правому и левому выходному контакту. В норме сопротивление составит 30 Ом. Правый верхний покажет 15 Ом, а верхний левый — 20 Ом.

Компрессор выдержал проверку, но техника не работает? Значит, приступайте к дальнейшим испытаниям, но не тестером, а манометром.

• Вам нужно измерить давление.
• Подсоедините к нагнетающему штуцеру шланг с отводом.
• Запустите мотор.
• Измеряйте давление.
• Показания при исправном приборе должны быть 6 Атм и повышаться. В таком случае нужно быстро отключить манометр, иначе он сломается.
• Если давление немного не доходит до 6 Атм, такой двигатель может устанавливаться в холодильниках средних размеров. Показания доходят до 4-5 Атм, значит, мотор может использоваться в однокамерных холодильниках. Компрессор с давлением менее 4 Атм — нерабочий.

Проверка на исправность пройдена, но результата нет. Агрегат все также не включается. В таком случае можно установить работоспособность мотора подключением напрямую, без пускового реле.

Выполните подключение двигателя через шнур по схеме:

В крайнем случае проверить, работает ли мотор, можно через реле. Возможно, ток не доходит до прибора.

• До этого диагностика проводилась без реле, теперь подключите его к мотору.
• Выполните запуск.
• Вооружитесь тестером с клещами.
• Прижмите клещами сетевой провод, который ведет к прибору.
• Посмотрите на показатели: при мощности 140 Вт ток должен быть 1,3 А. При мощности 120 В — 1,1–1,2 А.

Теперь вы знаете, как проверить мотор-компрессор своими руками. Для убедительности посмотрите видео о диагностике:

https://youtube.com/watch?v=Zb4hVf9rLaY

Как проверить компрессор холодильника мультиметром и манометром

Для проверки давления внутри системы используют манометр и следующую последовательность действий:

• Освободить нагнетающий шланг.
• На конец присоединить штуцер, который имеет отвод.
• Включить мотор.
• Начать измерять давление напрямую. При этом параметры на приборе должны выдавать 6 атмосфер. И при дальнейшей работе устройства цифра будет повышаться. На этом этапе манометр в обязательном порядке отключают для того, чтобы избежать поломки прибора.

Первая указанная цифра на манометре является идеальной. Но что делать, если показатели отличаются от установленных норм. Как можно трактовать цифры на циферблате манометра:

• Если давление немного не доходит до 6 атмосфер, то это, скорее всего, свидетельствует о том, что прибор небольшой по своим габаритам.
• Если же манометр выдает 5 атмосфер и ниже, то, в преобладающем большинстве случаев, такие данные подходят для однокамерных бытовых приборов.
• Если отметка меньше 4 атмосфера – он нерабочий. Требуется его замена.

Те, кто имеет в домашнем арсенале манометр, с помощью этого прибора (при наличии опыта) могут предельно точно и быстро поможет определить любую из возможных неисправностей.

Если же и при данных манипуляциях не удается решить проблему, следует установить двигатель на место и не подключая пусковое реле, осуществите еще раз замеры тестером.

При проверке лучше, если рука будет в защитной перчатке.

Двигатель подключается по специально установленной схеме через шнур.

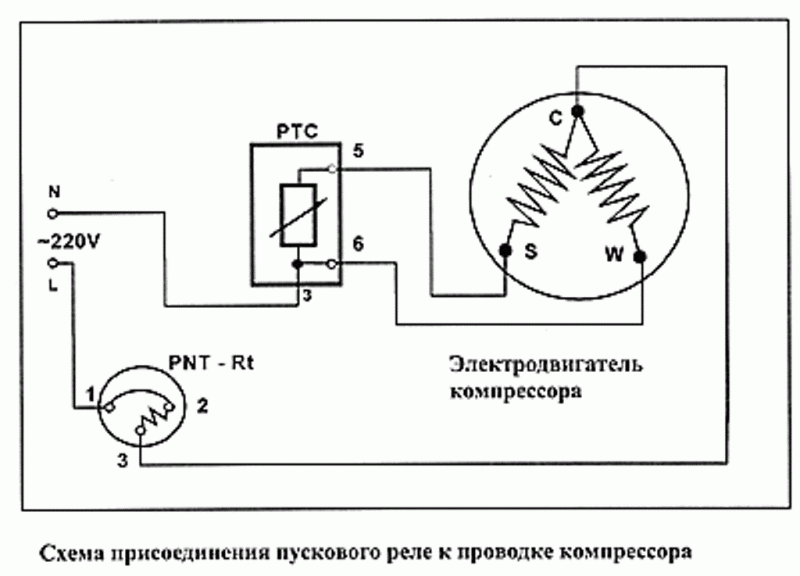

Схема присоединения пускового реле к проводке компрессора.

После того, как схема собрана, осуществляют замер показателей на проводе, который подходит к прибору. При этом он должен выдавать не менее 1,1 Ампер на 120 Вольт напряжения и 140 Вт мощности.

Обращаем еще раз внимание, что последнюю манипуляцию может выполнять исключительно мастер специалист. Схема для проверки компрессора “цилиндр”.

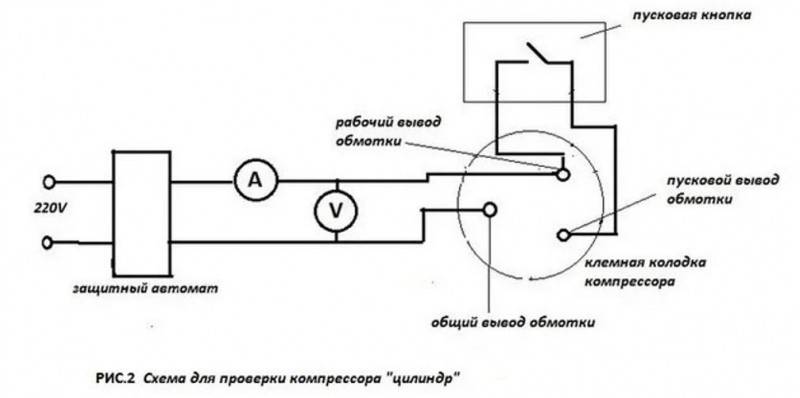

Схема для проверки компрессора “цилиндр”.

Как определить, что сломан именно термосенсор

Опишем, как проверить датчик температуры в холодильнике. Не стоит путать методы диагностики терморегулятора и сенсора: может быть сломано первое устройство, а второе быть исправным, и наоборот.

Советы, которые помогут определить, что сломан именно температурный сенсор:

• для вариантов с микроконтроллеров:
  • замерить сопротивление электронного датчика (терморезистора) мультиметром. Значение должно совпасть с данными таблицы, показывающей зависимость номинала от t°. Способ не всегда подразумевает снятие датчика;

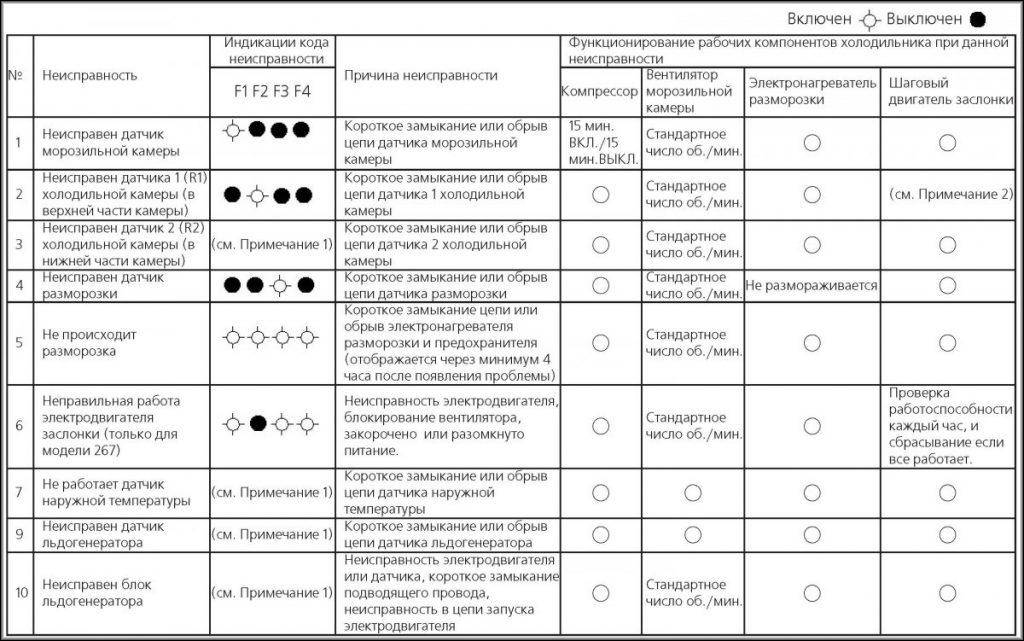

  • нередко сам электромодуль сигнализирует о выходе из строя сенсора, выдавая звуковые сигналы, а при наличии табло коды ошибок;
• для механических типов способов меньше, как и ниже степень конкретики их результатов:
  • осмотр сильфонной трубки на предмет прорех, разгерметизации;
  • вынуть термостат, проверить мультиметром его цепь (может быть обрыв при рабочем сенсоре). Далее, продлить проводками его контакты, подключить в холодильник, вывести узел за шкаф, поместить трубку в холод/тепло и посмотреть, как будет работать.

Если холодильник не включается, то находят проводки термостата и замыкают их напрямую — узел можно не демонтировать. Если прибор заработает, значит, проблема в этом устройстве. Но данный способ не дает стопроцентной диагностики — может быть сломано именно термореле, а не датчик.

Часто всего ломаются терморезисторы испарителя — там среда и нагрузки более агрессивные (высокая влажность, постоянные значительные перепады температур).

Диагностика электронного датчика температуры (терморезистора)

Отдельно опишем, как проверить термодатчик на микроконтроллере для холодильника. Для примера возьмем холодильник Samsung Rb30j3200ef с датчиком DA32-10105q, снабженным термопарой (терморезистором) 502AT-2.

Находим в инструкции холодильника модель термопары, в сети — техописание для нее:

Поиск спецификации (specification, datasheet) обычно проводится по зарубежным источникам, в PDF файле техдокументации указаны все характеристики терморезистора. По таблице видим, что сопротивление составляет 5 кОм при +25° C, рабочий диапазон от −50 до +110° C.

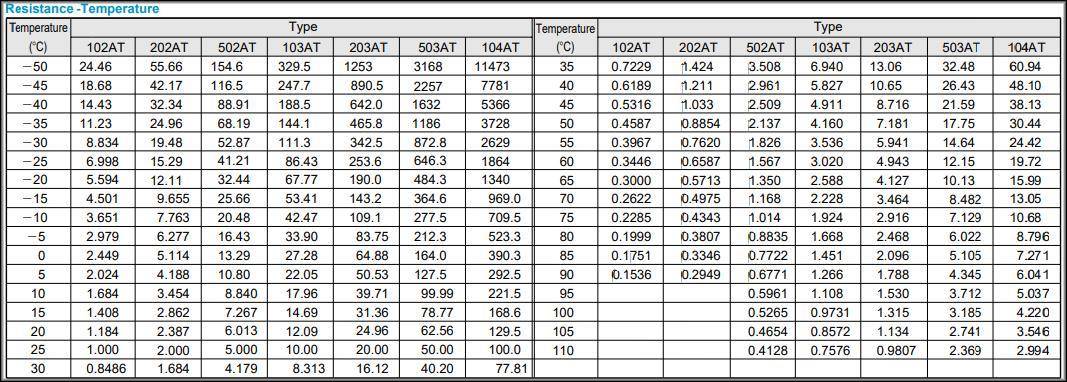

Находим 502АТ-2 и смотрим остальные данные, сопоставляя с температурой:

Далее, смотрим по графику, как меняется сопротивление в процессе роста/понижения температуры. Чем она выше, тем ниже число Ом и наоборот.

Вынимаем и диагностируем электронный датчик

Снимаем крышку отсека:

Под крышкой:

Отсоединяем разъем термопары. Замеряем ее сопротивление при комнатной температуре: при +25° C надо, чтобы было 25 кОм. Если показатель другой, значит, есть поломка:

Если обнаружена поломка, надо вытащить и заменить термопару. Откручиваем 3 винта, снимаем всю заднюю большую панель:

Данное отверстие — воздховод, по которому холод идет в морозилку, здесь есть заслонка, она видна если перевернуть снятую крышку:

Если крышку разобрать, найдем термопару:

Термопара снимается, погружается в воду комнатной температуры (так среда будет стабильнее), мультиметр переводится на измерение сопротивления. Сравниваем значения с заводскими (есть в таблицах спецификации).

Добавляем нагретую жидкость и кипяток — сопротивление понижается.

Терморезистор исправен — показания отвечают графику и таблицам в «даташит». На практике нет смысла опускать термопару в воду, достаточно замерить сопротивление при наличной температуре, не вытаскивая из посадочного места (для наглядности повторим фото):

Как проверить компрессор холодильника без установленного реле

Протестировать ток можно с помощью другого питающего провода и нового реле. Для снятия показаний потребуются токоизмерительные клещи. Они дают более точные показания, чем тестер со щупами.

Порядок действий такой:

• Отключите холодильник от сети.
• Снимите панель, если она есть.

• Снимите установленное пусковое реле с контактов двигателя.
• Возьмите другое рабочее реле и другой кабель.
• Присоедините контакты кабеля к реле на фазовый выход и рабочую обмотку.

• Включите провод в розетку.
• Замерьте токоизмерительными клещами один провод на участке с изоляцией. Для этого разомкните клещи, пропустите провод внутрь, замкните. Прибор покажет величину тока в контуре.
• Не касайтесь открытых частей! Вы можете получить электротравму.
• Проверьте показание прибора. Величина тока зависит от мощности двигателя. Для 120 Вт ток составит 1.1–1.2А, для 140 Вт норма 1.3А. Если величина ниже нормы, компрессор не может нормально запуститься.

Эти способы подходят для диагностики моторов-компрессоров обычного типа. Для инверторных холодильников нужно использовать другой метод.

Как проверить компрессор холодильника

В домашних условиях определить исправность компрессора можно при помощи такого прибора, как мультиметр

Очень важно в целях безопасности проверить целостность обмотки. Для этого следует 1 щуп мультиметра выставить на корпус, а второй прикладывать сначала к одному контакту, затем к другому

Важно убедиться, что на экране всё время знак «~». Это будет обозначать, что с обмоткой всё в порядке и она не пропускает электрический ток. В противном случае, когда на экране появляются любые цифры – это знак того, что на корпус холодильника может поступать электрический ток, то есть обмотка вышла из строя.

Демонтаж компрессора

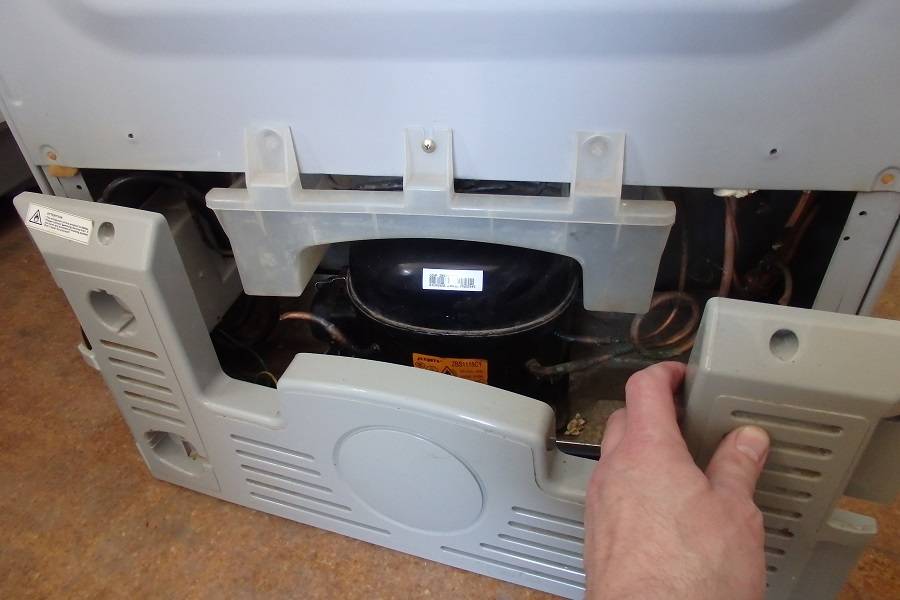

На следующем этапе следует снять защитный кожух – так можно получить доступ к компрессору. Помимо этого, следует выполнить следующие действия:

• Отсоединить от контактов проводку.
• Трубки, исходящие от мотора, необходимо демонтировать. Это можно выполнить обычным перекусыванием.
• Затем реле отсоединяется путём выкручивания винтов.

Проверка сопротивления

Далее необходимо убедиться в должном уровне сопротивления. Для этого необходимо контакты прибора прикладывать к контактам реле. Нормальный показатель должен находиться на отметке в 30 Ом.

Если данные замера оказались в пределах допустимой нормы по каждой клемме – прибор исправен. Значит, причиной поломки послужило что-то другое.

Если же цифры существенно отличаются, значит, причина поломки именно в компрессоре. Его необходимо менять на новый. Хотя, в принципе, допускается и вариант его переборки.

Проверка давления

Далее придётся выполнять действия в том случае, если цифры сопротивления оказались в норме. В этом случае мы продолжаем искать неисправность.

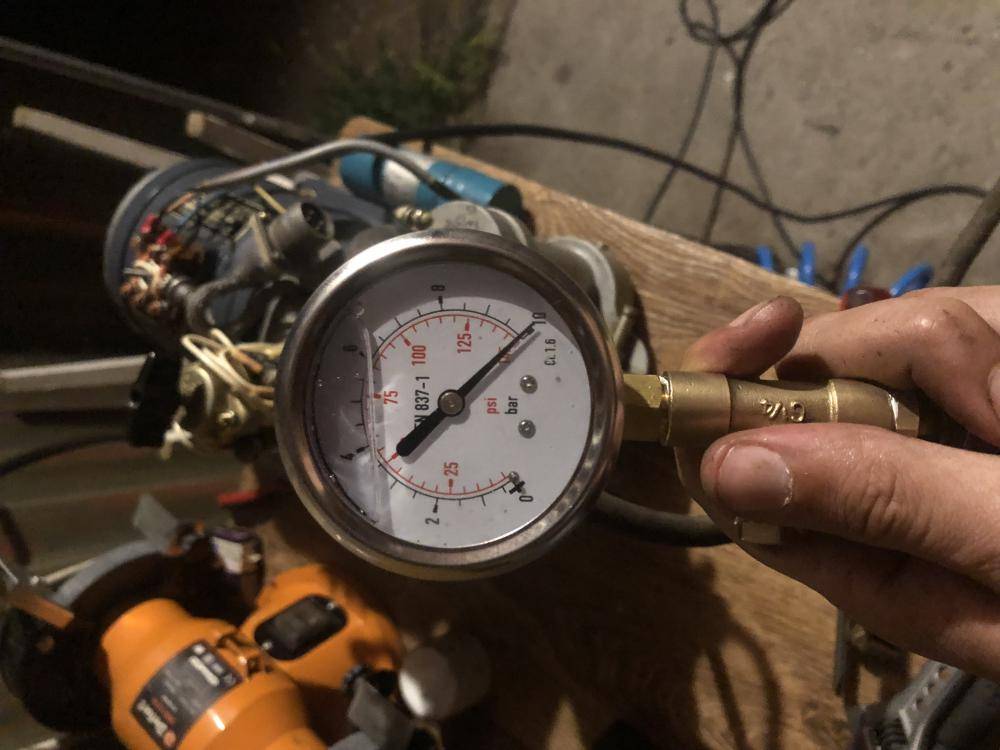

Необходимо обзавестись манометром – прибором, который измеряет давление. Для проверки выполняют следующие манипуляции:

• Найти штуцер, который служит для нагнетания, и прикрепить к нему шланг с отводом.
• Включить двигатель и померить показатели давления.
• Если изделие исправно, то на манометре возникнет цифра в 6 атмосфер.

Во всех остальных случаях, когда значение манометра имеет цифру, отличную от 6 атмосфер, это может быть истолковано следующим образом:

• Значение от 5 до 6 атмосфер на манометре может соответствовать рабочему состоянию холодильника среднего размера.
• Значения между 4 и 5 АТМ – могут быть у однокамерных конструкций.
• Если на манометре при проведении замеров обозначаются цифры меньше 4 – значит, прибор неисправен.

Опять же, если выявлена неисправность, то придётся заменять ту деталь, которая поломалась. Но если давление соответствует норме, а холодильник находится всё в том же нерабочем состоянии, придётся искать причину поломки дальше.

Проверка тока

На следующем этапе следует оценить работоспособность мотора, подключая его напрямую, при отключённом реле.

На данном этапе выполняют следующее:

• Реле устанавливают на место, присоединяют его обратно к мотору.
• Затем осуществляют отключение агрегата.
• Необходимо взять клещи и тестер.
• Основной электрический провод, подводящий электричество к прибору, следует прижать при помощи клещей.

При помощи тестера снять показания. В норме, если мощность прибора находится в пределах 140 ватт, то проходящий через него электрический ток должен колебаться в пределах 1,3 Ампера. Если же мощность немногим меньше и составляет 120 Вт – показатель силы тока колеблется от 1 до 1,2 Ампера.

Если какие-то моменты в плане выполнения диагностики остались непонятными, то лучше ознакомиться с обучающим видео.

Проверка работоспособности компрессора – 8 шагов

Если вы хотите знать, как проверить компрессор холодильника – рабочий или нет, пошаговая инструкция поможет вам разобраться в этом непростом вопросе. Независимо от типа оборудования, алгоритм осмотра и выявления причин поломок схож для разных моделей.

Перед тем как испытывать компрессоры холодильников, технику обязательно нужно обесточить. В противном случае вы рискуете повредить электропроводку или получить удар током.

Устройство компрессора холодильника

Итак, как проверить компрессор холодильника – видео на нашей странице поможет сориентироваться в главных моментах. Чтобы найти пробой в системе следуйте алгоритму:

Отсоедините все трубки от компрессора

Чтобы отсоединить трубки, ведущие от компрессора к другим элементам системы, воспользуйтесь кусачками. Если вы не уверены в своих навыках, вызовите специалиста. Мастер по ремонту холодильника сделает демонтаж быстро и безопасно.

Устранение соединений компрессора холодильника

Демонтируйте компрессор с основания

После того как основная часть фреона улетучится, можно продолжить работу с оборудованием. Осталось отделить остатки труб горелкой. Сгорающий при этом фреон не опасен. Чтобы снять компрессор достаточно открутить крепежные болты.

Способы проведения диагностики

Для проведения подробного исследования, вам потребуется осмотреть компрессор изнутри. Здесь значение цифр, отображающееся на дисплее мультиметра, может иметь другое значение. Для проведения диагностики потребуется снять защитный кожух и добраться до начинки компрессора. Для этого потребуется выполнить следующие действия:

• Отсоедините провода от контактов мотора
• Перекусите соединительные трубки

Процесс разборки компрессора

• Выкрутите болты, фиксирующие кожух
• Удалите винты, удерживающие реле

Демонтаж реле

• Далее приготовьте мультиметр и проверьте уровень сопротивления между контактами
• Проверьте показатели левого выходного контакта

Измерение уровня сопротивления

Здесь допустима определённая погрешность в размере пяти единиц. Всё зависит от модели используемого холодильника и от того, как прозванивается мультиметр. Просмотрите в инструкции возможные статистические погрешности.

Если показатели не соответствуют оговоренной норме, то мотор следует отремонтировать, припаяв оборванные провода, либо заменить, если сам компрессор ремонту не подлежит.

Когда необходима проверка

Далеко не все знают, как проверить компрессор холодильника. Ведь иногда возникают ситуации, когда приходится проверять прибор. Это может потребоваться:

При покупке новой техники. Применяется для подтверждения рабочего состояния.
Когда приобретается старое изделие с рук, бывшее в употреблении

В этом случае важно убедиться в его исправности. Поэтому нужно знать, как правильно провести диагностику.
Когда следует осуществить починку

Ведь чтобы это сделать, сначала выявляют причину неисправности.

Внутри кожуха в трансформаторном масле на независимой пружинной подвеске располагается компрессор.

Холодильник работает непрерывно (без пауз)

К холодильнику нужно внимательно прислушиваться. Особенно после очередной разморозки. Поскольку именно тогда чаще всего и проявляется такой неприятный факт, как беспрерывная работа морозящего агрегата. Если пауз действительно не возникает, следует обязательно вызвать мастера. Он может обнаружить несколько причин подобного состояния устройства:

• произошла утечка фреона;
• уплотнители на дверцах требуют замены;
• терморегулятор или реле вышли из строя;
• трубки, по которым циркулирует обычно фреон, засорились;
• холодильник стоит не в самом подходящем месте (под прямыми лучами солнца или рядом с батареей).

Даже такая высокоточная бытовая техника, как холодильники Liebherr, может сломаться при несоблюдении условий ее эксплуатации. Поэтому, прежде чем начинать пользоваться дорогими бытовыми приборами, нужно внимательно изучить руководство по их использованию.

Признаки поломки компрессора

Перебои в работе компрессора представляют одну из самых сложных поломок, которые могут возникать в процессе эксплуатации холодильника. Понять, что сломался именно рассматриваемый элемент, можно по следующим признакам:

• Холодильный агрегат совсем перестал работать, не реагирует на включение и выключение.
• Происходит неконтролируемое повышение температуры в камерах хранения, но подсветка продолжает гореть.
• Наблюдаются частые остановки компрессора.
• Устройство отключается спустя короткий промежуток времени после его включения.
• Формирование наледи на задней стенке холодильника.
• Температура в камерах не снижается даже после попытки принудительно изменить ее показания с помощью переключателя.

Почему мотор компрессора в холодильнике выходит из строя

Как любой другой, холодильный мотор-компрессор ломается по четырём основным причинам:

• Неправильная эксплуатация холодильника. Холодильный шкаф установлен рядом с источником тепла: батареей отопления или плитой, поэтому двигатель перегревается. Повышенная температура может вызвать пробой изоляции обмоток. Если холодильник подключён к сети с большими перепадами напряжениями или тока без стабилизатора, скачки электрических величин могут спровоцировать перегрев изоляции. Длительный перегрев нарушает целостность обмоток и приводит к замыканию или обрыву.
• Износ двигателя. У мотора есть рабочий ресурс часов. После его выработки производительность падает и ухудшаются изоляционные свойства обмоток. Двигатель теряет мощность, дольше работает без отдыха, из-за чего перегревается. Сопротивление обмоток становится ниже, изоляция греется и трескается. Из-за этого может возникнуть замыкание, обрыв или пробой на корпус.
• Заводской брак двигателя. Хотя брак редкая причина, но иногда это случается. При сборке изоляцию обмоток, контакты, поршень или клапаны компрессора могут повредить. На тестировании брак не проявится, но при работе холодильника дефекты быстро «вылезут», и технику придётся отдавать в гарантийный ремонт.

Вы проверили мотор холодильника на работоспособность и нашли неисправность? Звоните в «Айс Мэн»! Мастер приедет и установит новый компрессор. Ремонтируем после заявки в течение 24-х часов, даём гарантию 2 года на установленные узлы, запчасти и обслуживание.

Желаем отличной работы вашей технике!

Что понадобится для проверки компрессора

Как проверить, рабочий или нет компрессор холодильника? Чтобы получить ответ на этот вопрос, нам придется сначала подготовить следующий комплект приборов и инструментов:

• набор отверток с различными профилями или шуруповерт с комплектом насадок;
• гаечные ключи номиналами 8, 10 и 12 мм (соответствующие насадки шуруповерта);
• кусачки-бокорезы, плоскогубцы;
• манометр лабораторный универсального типа;
• мегаомметр, мультиметр (тестер);
• 2-3 проводниковых перемычки с зажимами типа «крокодил»;
• изолента, резиновые или виниловые заглушки;
• средства индивидуальной защиты при работе с вредными веществами.

Измерение сопротивления изоляции мегаомметром

Для проверки состояния изоляционных материалов токопроводящих жил обычный тестер не пригоден. Для этих целей служит специальный прибор — мегаомметр. Такой прибор способен определить сопротивление больших параметров.

Источником питания в таких приборах служит генератор переменного тока с ручным приводом или специальный преобразователь. В отличие от обычных омметров на выходе мегаомметра в зависимости от модификации прибора или предела измерения создается напряжение 100, 500, 1000 или 2500 вольт.

Как известно, изоляционные материалы обладают некоторой токопроводимостью. Поэтому под воздействием высокого напряжения через изоляцию проходит ток утечки, значение которого определяет ее сопротивление. На основании полученных показателей определяют степень износа или, наоборот, пригодности изоляционного материала.

Описанные виды работ производятся в исключительных случаях. В обмотках статоров электрических двигателей чаще всего используется медный провод, покрытый специальным изоляционным лаком. В случае пробоя такого провода потребуется полная перемотка индукционной катушки. Это возможно сделать и в домашних условиях, но при наличии необходимого оборудования, расходных материалов и, конечно, опыта в производстве подобных работ.

Проверяем компрессор мультиметром (тестером)

Между тем обычный мультиметр позволяет определить (или, как говорят, «прозвонить») электрические цепи любого бытового прибора на предмет их пригодности. Работоспособность холодильника во многом зависит от целостности его электрооборудования.

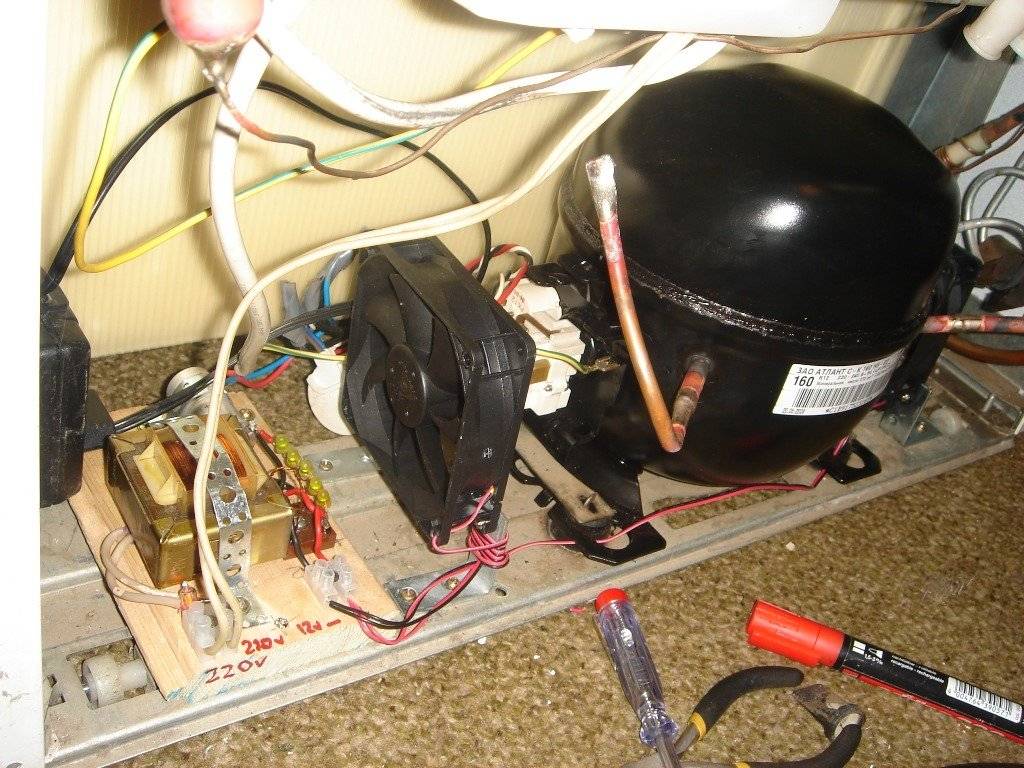

Для проверки компрессора даже не всегда необходим его полный демонтаж. Достаточно выдвинуть холодильник. Встречаются модели, у которых доступ к месту крепления пускового реле затруднен. В подобных случаях придется обеспечить наклон холодильника вперед с опорой на мягкую, но надежную подставку. Или все-таки демонтировать компрессор.

Добравшись до реле, снимаем его, выкрутив предварительно крепежные винты. Затем мультиметром проверяем сопротивление между контактами электромотора. Вначале между двумя нижними контактами (примерно равно 30 Ом), затем между верхним и нижним левым (20 Ом) и между верхним и нижним правым (15 Ом). Приведенные значения приближены к номиналам большинства моделей бытовых холодильников. В исключительных случаях рекомендуется пользоваться адресными источниками. Для некоторых моделей холодильников сопротивление обмоток может иметь индивидуальное значение.

Как отмечалось выше, любые расхождения в значениях контрольных замеров сигнализируют о выходе того или иного узла из строя. Конечно, такие детали, как реле или питающий кабель, легко заменимы и недорого стоят. Поломка компрессора – более накладное событие. Здесь решение принимается сугубо индивидуально.

Если ваших технических способностей достаточно, чтобы выполнить ремонт своими руками, смело приступайте к делу и получите очевидную выгоду. В противном случае обращайтесь в ближайший техсервис, соответствующий вашей модели холодильника. Но уже будучи вооруженным знанием причины поломки изделия.

Что лучше — самодельный или покупной?

Всего можно выделить несколько основных отличий между ними:

В конструкции заводского компрессора присутствует электрический двигатель, передающий крутящий момент к рабочей камере через ременную передачу. Что касается самодельного компрессора, то он состоит из корпуса и самого двигателя, без ремней.
В заводском варианте уже установлены автоматические системы сброса давления, входной и выходной фильтры, измерители показателей давления и т.д. В компрессоре из холодильника придется устанавливать регулировочное оборудование самостоятельно, учитывая все особенности.
Несмотря на то, что большинство заводских компрессоров оборудовано автоматическими системами, в некоторых бюджетных моделях такая особенность не реализована. Иными словами, данные агрегаты придется выключать самостоятельно, засекая время по часам. Самодельные компрессоры, в основном, оборудованы защитным реле, выключающий двигатель при возникновении риска перегрева.
В некоторых заводских моделях может напрочь отсутствовать какая-либо смазка. Конечно у них маленький, но зато отсутствуют различные выхлопы

Данное обстоятельство очень важно, особенно если краскопульт ведет себя довольно капризно, не терпя различных примесей. Что касается самодельных компрессоров, то тут масла предостаточно.
Главная особенность самодельного компрессора — он очень тихо работает, особенно если надеть на него все трубки правильно, соблюдая герметичность

Что касается заводских компрессоров, то они ведут себя более шумно, поэтому его использование возможно только вне дома.
Стоимость изготовления самодельного компрессора очень низкая, ведь основные комплектующие берутся от старой техники, а регулировочная аппаратура обойдется максимум в 1000 рублей.
В заводской компрессор невозможно вносить какие-нибудь технические изменения. Иными словами, если агрегат недостаточно мощный, то использовать его можно только как насос для подкачки шин, не более. Самодельные варианты хороши тем, что к ним можно добавлять некоторые детали, например, большой ресивер, благодаря чему можно существенно увеличить мощность устройства.

Как показывает практика, самодельный компрессор для покраски автомобиля ломается гораздо реже, чем его заграничные и отечественные заводские аналоги. В интернете можно найти много инструкций по сооружению компрессоров своими руками. Так что обсудим несколько вариантов, которые могут помочь в этом деле.

Вывод

Учитывая, что самым затратным ремонтом считают замену компрессора, необходимо своевременно производить ремонт и профилактику холодильника. Независимо, в каком блоке поломка, если она заставляет энергетический узел работать с большой нагрузкой, он выйдет из строя.

Важно организовать работу агрегата с питанием через стабилизатор напряжения. Отказ оборудования из-за перепадов в сети не является гарантийным

Все рефрижераторы с электронным управлением находятся в зоне риска, используя прямое сетевое подключение.

Предлагаем посмотреть видео, как работает пускозащитное реле компрессора, из чего состоит и как ремонтируется.

Неисправности компрессора холодильника
