Как проверить батарею ноутбука?
При возникновении неполадок в блоке питания можно воспользоваться различными методами оценки дефектов. Конечно, стоит произвести внешний осмотр для выявления механических повреждений. Если это не дало результатов, стоит применить тестер. Для его использования необходимо выполнить следующий план действий:
- Обеспечьте подключение блока питания к сети. Осмотрите целостность розетки и качество проводов.
- После этого нужно обеспечить подсоединение тестера. В зависимости от используемой модели можно провести прибором вдоль блока(беспроводной способ проверки), при использовании проводов нужно подключить специальные клеммы к оборудованию.
- Подсоединение начинается с красного провода, который вставляется внутрь штекера, после этого черный провод подводится остриём кверху рядом с блоком питания.
- После этого оцените показания на основном экране прибора. При резком отклонении и маятникообразном качании стрелки можно судить о неисправности оборудования, в таком случае стоит произвести замену элементов.
- Если показания на приборе не фиксируются, это может говорить о неправильном подключении мультиметра, либо о повреждении проводов, обеспечивающих соединение блока питания с ноутбуком. В таком случае придется поменять проводку, что гораздо дешевле по сравнению со сменой всего оборудования.
Важно! Если вам удалось обнаружить неисправность, можете произвести самостоятельный ремонт или обратиться за помощью к профессионалам. Для получения бесплатной помощи по гарантии самостоятельно чинить устройство нельзя
Также диагностику планово рекомендуется проводить хотя бы раз в месяц, это поможет на ранних этапах выявлять проблемы и устранять их, чтобы продлить срок эксплуатации.
Советы по подключению и применению мультиметра
Аналоговый
Первые экземпляры этой разновидности тестеров появились еще в начале XX века. На сегодняшний день большинство рядовых пользователей и специалистов предпочитают цифровые измерители аналоговым из-за ряда недостатков последнего. Проверить амперы мультиметром данного типа можно только отчасти, так как на многих моделях отсутствуют измерители переменного тока. Помимо этого, стрелочные тестеры не выдают уточненные данные.
Читать также: Как выбрать бойлер для нагрева воды электрический
Им можно измерить следующие характеристики:
- сила постоянного тока до 250 мА (миллиампер);
- постоянное и переменное напряжение до 300 В (вольт);
- сила сопротивления до 2,5 МОм (мега ом)
Измерить правильно силу электрического тока мультиметром будет нетрудно с настроенным инструментом. Для начала подготовьте прибор. Прокручиваем селектор в сектор А, и выбираем нужный диапазон. В комплекте идут два кабеля, которые вставляются в соответствующие гнёзда на тестере. Далее начинаем непосредственно процедуру замера. Дотронувшись щупами к плюсовым и минусовым точкам проверяемого устройства, следим за отклонением стрелки на циферблате, и считываем значение. Вся процедура занимает не более 5 минут.
Цифровой
Мультиметры данного типа пришли на смену аналоговым, и главным преимуществом перед последним является высокая точность исходящих данных. Как и в предыдущем случае, перед проведением проверок подготовьте мультиметр. Подключаем кабель в разъём с маркировкой ADC. Тестер для определения силы тока подсоединяется в разрыв электрической цепи.
Необходимо разрезать провод в двух местах и зачистить оба конца. После чего подключаем их к щупам
Важно помнить, чтобы они не соприкасались между собой. Затем, цепь можно включить и приступить к замерам
К преимуществам цифровых мультиметров также можно отнести автоматизацию многих процессов. Так, некоторые модели самостоятельно способны устанавливать нужный диапазон, и высветит соответствующее уведомление на экране. На дорогих моделях отсутствуют переключатели между переменным и постоянным током. Опять же, оно автоматически определяет характер проводимого потока электричества. В широкий функционал также входит термометр, измерители освещенности и частоты.
Как проверить блок питания
Если у компьютера появился один из симптомов, перечисленных выше, не следует сразу грешить на блок питания. Неисправность может возникать и по другим причинам. Чтобы точно убедиться в наличии проблем с питающим компонентом системы, необходимо провести диагностические работы. Имеется 3 метода, как проверить блок питания компьютера самостоятельно.
Шаг 1: Проверка передачи напряжения блоком питания
Чтобы убедиться в том, что блок питания включается, необходимо выполнить следующую проверку:
Снимите боковую крышку компьютера, чтобы получить доступ к внутренним компонентам.
Полностью отключите компьютер от сети – рекомендуем не только вытащить питающий кабель из розетки, но и нажать кнопку отключения подачи энергии на блоке питания, выставив ее в положение off (0).
Отключите все компоненты компьютера от блока питания – материнскую плату, жесткие диски, видеокарту и другие.
Возьмите канцелярскую скрепку, которая сможет выступить перемычкой и замкнуть контакты. Ее необходимо изогнуть в U-образную форму.
Далее найдите максимально большой жгут проводов с разъемом на 20 или 24 контакта, который идет от блока питания. Данный контакт при обычной работе компьютера подключается к материнской плате, и определить его несложно.
На разъеме определите два контакта, замыкание которых является для блока питанием сигналом подключения к материнской плате. Эти контакты очень просто найти. Они могут быть обозначены цифрами 15 и 16 или к ним подходят зеленый и черный провод с блока питания, расположенные рядом
Обратите внимание, что черных проводов на разъеме может быть несколько, тогда как зеленый, чаще всего, один. Вставьте перемычку-скрепку в обнаруженные контакты, чтобы имитировать для блока питания процесс подключения к материнской плате
Убедитесь, что скрепка вставлена плотно, и она прижимает оба контакта
Вставьте перемычку-скрепку в обнаруженные контакты, чтобы имитировать для блока питания процесс подключения к материнской плате. Убедитесь, что скрепка вставлена плотно, и она прижимает оба контакта
Если это так, отпустите скрепку (поскольку через нее может пойти напряжение) и включите блок питания компьютера (не забудьте, что он может быть отключен не только от розетки, но и собственной кнопкой off/on).
Если вы все сделали правильно, и кулер блока питания начал работать при подаче на него напряжения из розетки, значит, проблем с включением у питающего устройства компьютера не возникает.
Необходимо отметить, что данная проверка показывает работоспособность блока питания на включение. Но даже в том случае, если по ее результатам кулер блока питания начал вращаться, это еще не значит, что устройство полностью исправно. Перейдите к следующим шагам проверки блока питания.
Шаг 2: Как проверить блок питания мультиметром
Если вы убедились, что блок питания получает напряжение от сети и при этом работает, необходимо проверить, отдает ли он требуемое постоянное напряжение. Для этого:
- Подключите к блоку питания любое внешнее сопротивление – дисковод, жесткий диск, кулеры;
- Далее возьмите мультиметр, выставленный на измерение напряжения, и подключите отрицательный вывод диагностического прибора к черному контакту 20/24-выводного разъема блока питания. Черный контакт при подобном подключении считается заземлением. Положительный щуп мультиметра подключите поочередно к контактам разъема, к которым подходят провода следующих цветов, а также сравните значения с идеальным напряжением:
- Розовый провод – напряжение 3,3 В;
- Красный провод – напряжение 5 В;
- Желтый провод – напряжение 12 В.
В ходе измерения возможны погрешности в ±5%.
Если измеренные значения отличаются от идеальных, можно диагностировать неисправность блока питания и необходимость его замены.
Шаг 3: Как визуально проверить блок питания
При отсутствии мультиметра (или при необходимости дополнительной диагностики) можно визуально проверить блок питание на наличие неисправности. Для этого:
Отсоедините блок питания от корпуса компьютера, открутив 4 (или 6) винтов, на которых он закреплен;
Разберите блок питания, открутив винты, находящиеся на его корпусе;
Визуально осмотрите микросхему блока питания
Обратить внимание необходимо на конденсаторы. Если они вздуты, то их выход из строя мог послужить причиной поломки блока питания. В подобной ситуации (при желании) можно перепаять конденсаторы, заменив их на аналогичные по номиналу
В подобной ситуации (при желании) можно перепаять конденсаторы, заменив их на аналогичные по номиналу.
Когда проблем с конденсаторами не наблюдается, рекомендуется удалить всю пыль из блока питания, смазать вентилятор и собрать устройство обратно, а после попробовать подключить.
Проверяем исправность блока питания без компьютера
Часто ли вам приходилось сталкиваться с вопросом, как запустить блок питания без компьютера? Вряд ли, если только вы не занимаетесь ремонтом компьютеров на профессиональном уровне. А между тем ответ на него должен знать каждый уважающий себя пользователь, ведь проверка блока питания — это первое, что нужно сделать при поломке ПК.
Зачем это делается? Всё просто, когда компьютер ломается, велика вероятность того, что причина кроется именно в блоке питания. Причём даже если сам блок вроде бы работает, вентилятор крутится и горят лампочки индикаторов, это вовсе не означает, что он исправен. Это лишь говорит о том, что ток поступает в блок питания, но не о том, что он из него выходит.
Чтобы понять так ли это, нужно проверить напряжение на его выходах. Делать это, пока блок подключен к компьютеру, крайне неудобно и опасно, ведь частые включения могут отрицательно сказаться на операционной системе вашего ПК.
Если это случится, то на ремонт вашего компьютера уйдёт немало денег, а потому куда безопаснее проверять блок питания отдельно от системы.
Как запустить блок питания без компьютера, старые и новые модели

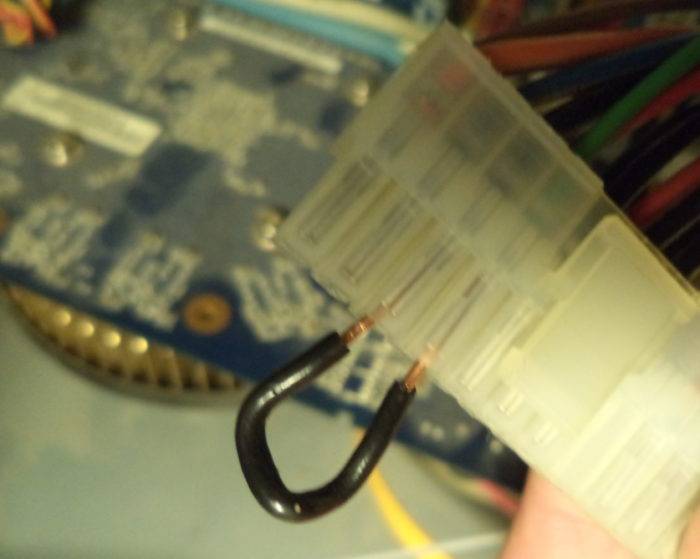

Существует два способа, как запустить компьютерный блок питания без компьютера: напрямую и с использованием провода. По понятным причинам первый способ куда проще и понятнее, но работает он только для старых блоков питания стандарта AT. Новые же ATX блоки имеют контакт, который отвечает за их включение, и если его не задействовать, то включаться блок не будет.
Давайте же разберёмся, как его задействовать. Для этого вам понадобится небольшой проводок, проволока или что-то, чем можно соединить два контакта.
- Для начала нам нужно найти 20-pin разъём, в котором и содержится заветный контакт. Обычно он зелёного цвета и находится на четвёртой позиции слева, если считать от фиксатора крепления. Некоторые производители позволяют себе отойти от общепринятых норм и делают провода другого цвета, а потому в спорной ситуации опираться лучше на позицию контакта, а не на его цвет.
- После этого вам нужно заземлить ваш проводок, для этого подключите его к соседнему контакту справа. Если вы всё сделали правильно, блок питания должен тут же заработать.
- После остаётся лишь измерить напряжение и мощность.
Нормальной для ATX блоков считается мощность от 250 до 350 Вт. Напряжение же может быть разное 3, 5 и 15 В. Если у вас они не такие, то проблема явно в блоке питания.
Как отличить ATX блок от AT стандарта?
Если вы не хотите зря мучатся с соединением контактов и с тем, как запустить блок питания без компьютера, то лучше сразу узнать, блок какого стандарта установлен в вашем ПК. Существует два простых способа сделать это.
Первый — посмотреть на бумажку, приклеенную к одной из стенок блока питания. Там в самой верхней строке будет написан номер модели вашего блока. Номер будет начинаться либо с букв ATX либо с AT, по которым и можно понять стандарт вашей модели блока.
Второй — посмотреть на его материнскую плату. Блоки питания стандарта AT имели материнские платы гладкой формы, к которым было подсоединено шесть проводов.
Также стоит упомянуть о том, что какое-то время производились модели, которые совмещают в себе оба стандарта, а потому имеют две различные материнские платы.
Что делать, если блок питания не включается?
Первое, что нужно сделать, если у вас не запускается блок питания — это проверить наличие питания на входе, оно должно быть равно около 220 В, возможно у вас просто повреждён кабель или неисправна розетка.
Если всё в порядке, то даже если компьютер выключен, напряжение на выходе будет составлять как минимум 5 В. Проверить это можно, подключив тестер к девятому контакту, который обычно фиолетового цвета.
Если вы проверили всё, но компьютер по-прежнему не включается, то существует три наиболее распространённые неполадки:
- Обрыв цепи в кнопке включения (проверить можно, запустив блок питания вне системы).
- Короткое замыкание на выходе (чтобы проверить, попробуйте на время отключить все устройства и адаптеры от ПК, после чего перезапустите компьютер).
- Неисправная материнская плата (крайне редкий случай поломки, чтобы проверить, также запустите блок, отключив его от ПК, если блок работает — проблема в материнской плате).
Если ни один из данных методов не помог вам запустить ПК, то лучше всего будет обратиться к специалисту, так как дальнейшая диагностика требует определённых навыков от проверяющего.
Как видите, порой поломка компьютера случается из-за мелочей, которые достаточно просто обнаружить самостоятельно. А простое знание о том, как запустить блок питания без компьютера поможет сэкономить вам время и средства.
Схема БП АТХ Powerman
Давайте разберем, какие конденсаторы нужно менять, в этой схеме, в случае проблем с дежуркой:
Итак, почему же нам нельзя подключать блок питания со свистом к сборке для тестов? Дело в том, что в цепях дежурки стоит один электролитический конденсатор, (выделено синим) при увеличении ESR которого, у нас возрастает дежурное напряжение, выдаваемое блоком питания на материнскую плату, еще до того, как мы нажмем кнопку включения системного блока. Иными словами, как только мы щелкнули клавишным выключателем на задней стенке блока питания, это напряжение, которое должно быть равно +5 вольт, поступает у нас на разъем блока питания, фиолетовый провод разъема 20 Pin, а оттуда на материнскую плату компьютера.
В моей практике были случаи, когда дежурное напряжение было равно (после удаления защитного стабилитрона, который был в КЗ) +8 вольт, и при этом ШИМ контроллер был жив. К счастью блок питания был качественный, марки Powerman, и там стоял на линии +5VSB, (так обозначается на схемах выход дежурки) защитный стабилитрон на 6.2 вольта.
Почему стабилитрон защитный, как он работает в нашем случае? Когда напряжение у нас меньше, чем 6.2 вольта, стабилитрон не влияет на работу схемы, если же напряжение становится выше, чем 6.2 вольта, наш стабилитрон при этом уходит в КЗ (короткое замыкание), и соединяет цепь дежурки с землей. Что нам это дает? Дело в том, что замкнув дежурку с землей, мы сохраняем тем самым нашу материнскую платы от подачи на нее тех самых 8 вольт, или другого номинала повышенного напряжения, по линии дежурки на материнку, и защищаем материнскую плату от выгорания.
Но это не является 100% вероятностью, что у нас в случае проблем с конденсаторами сгорит стабилитрон, есть вероятность, хотя и не очень высокая, что он уйдет в обрыв, и не защитит тем самым нашу материнскую плату. В дешевых блоках питания, этот стабилитрон обычно просто не ставят. Кстати, если вы видите на плате следы подгоревшего текстолита, знайте, скорее всего там какой-то полупроводник ушел в короткое замыкание, и через него шел очень большой ток, такая деталь очень часто и является причиной, (правда иногда бывает, что и следствием) поломки.
После того, как напряжение на дежурке придет в норму, обязательно поменяйте оба конденсатора на выходе дежурки. Они могут придти в негодность из-за подачи на них завышенного напряжения, превышающего их номинальное. Обычно там стоят конденсаторы номинала 470-1000 мкф. Если же после замены конденсаторов, у нас на фиолетовом проводе, относительно земли появилось напряжение +5 вольт, можно замкнуть зеленый провод с черным, PS-ON и GND, запустив блок питания, без материнской платы.
Если при этом начнет вращаться кулер, это значит с большой долей вероятности, что все напряжения в пределах нормы, потому что блок питания у нас стартанул. Следующим шагом, нужно убедиться в этом, померяв напряжение на сером проводе, Power Good (PG), относительно земли. Если там присутствует +5 вольт, вам повезло, и остается лишь замерить мультиметром напряжения, на разъеме блока питания 20 Pin, чтобы убедиться, что ни одно из них не просажено сильно.
Как видно из таблицы, допуск для +3.3, +5, +12 вольт — 5%, для -5, -12 вольт — 10%. Если же дежурка в норме, но блок питания не стартует, Power Good (PG) +5 вольт у нас нет, и на сером проводе относительно земли ноль вольт, значит проблема была глубже, чем только с дежуркой. Различные варианты поломок и диагностики в таких случаях, мы рассмотрим в следующих статьях. Всем удачных ремонтов! С вами был AKV.
Ремонт электроники
|
|
|
Ремонт блока питания
Если вы хотя бы немного владеете пайкой, можно попробовать самостоятельно заменить вздувшиеся конденсаторы на его плате. Также можно попробовать самому заменить неработающий вентилятор.
Ремонт блока питания в домашних условиях можно выполнить самостоятельно, если уметь хоть немного паять
Для замены конденсаторов нужно:
Отсоединить блок питания от корпуса компьютера. Для этого нужно открутить винты в задней части корпуса, отсоединить коннекторы от комплектующих и аккуратно извлечь блок.
Открутить винты, удерживающие крышку, и снять ее.
Отсоединить плату от корпуса блока питания, открутив удерживающие ее шурупы. Учтите, что на разных моделях блоков их местоположение может отличаться.
Аккуратно отпаять вздувшийся конденсатор с ее обратной стороны. Для этого нужно перевернуть плату обратной стороной, нанести на оловянные шарики флюс и нагреть их паяльником. Если у вас нет флюса, можно обойтись и без него. Когда олово расплавится, аккуратно извлеките вышедший из строя компонент.
Впаять на его место новый. Для этого в отверстия, оставшиеся от старой запчасти, вставьте ножки нового конденсатора и закрепите его с помощью паяльника и припоя.
Собрать устройство в обратной последовательности.
Для замены вентилятора понадобиться:
Отсоединить блок питания от корпуса компьютера, как было описано в предыдущей инструкции.
Открутить винты, удерживающие крышку, и снять ее.
Открутить от крышки вентилятор.
Отсоединить его коннектор от платы.
Заменить его на новый.
Собрать прибор в обратной последовательности.
Если вы не очень хорошо разбираетесь в электронике, лучше не пытаться отремонтировать блок самостоятельно, а отдать его в сервисный центр.
Как почистить блок питания и заменить вентилятор в нем
Очень частая проблема в работе блока питания компьютера
связана с его перегревом из-за недостаточной вентиляции и присутствии пыли на
его управляющей плате.
Обычно по перегреву срабатывает защита и компьютер
отключается.
Для чистки блока питания его необходимо отсоединить все
разъемы питания от комплектующих и вынуть его из корпуса системного блока
(ссылка на статью «Как разобрать компьютер»).
Блок питания
После этого нужно открутить 4 винта крепления крышки блока питания (один из них обычно скрыт под наклейкой) и движением вверх аккуратно снять ее.
- Винты крепления крышки блока питания
- Снятая крышка блока питания
Далее снимаем вентилятор блока питания, открутив 4 винта его
крепления и откладываем в сторону.
- Винты крепления вентилятора
- Снятый вентилятор блока питания
Затем берем в руки пылесос и кисточку и аккуратно проводя
кисточкой по плате собираем пыль пылесосом.
Чистка блока питания компьютера
Если вентилятор работает шумно или вообще не крутиться можно
заменить его или смазать. Для замены необходимо купить новый и подсоединить его
к плате.
Примечание: перед заменой рекомендуется вначале проверить
подается ли вообще напряжение на вентилятор с помощью мультиметра
Для смазки вентилятора необходимо аккуратно, чтобы можно
было вернуть на место, снять защитную наклейку и резиновую заглушки с него,
залить несколько капель масла, прокрутить немного и собрать его.
- Вентилятор блока питания
- Смазка вентилятора блока питания
После чистки и смазки вентилятора необходимо произвести его сборку в обратном порядке.
Замер различных устройств
Наиболее часто сила электрического тока тестируется в розетках, аккумуляторах и зарядных устройствах. Рассмотрим некоторые аспекты при подключении и измерениях.
Розетка

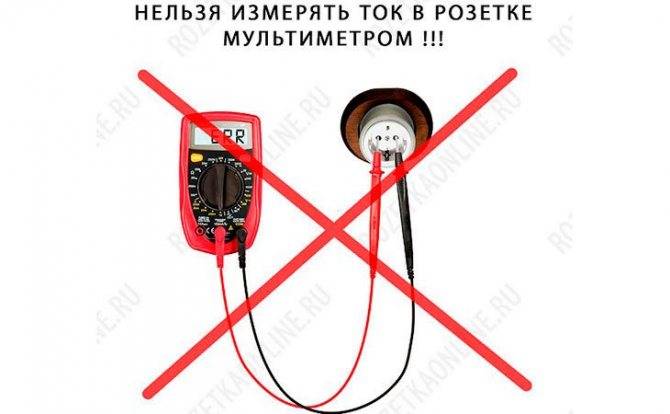

Первое, что следует учитывать при замерах в розетке, – это наличие переходного прибора в цепочке между розеткой и мультиметром. Подсоединение мультиметра без разгрузочных электронных устройств приведет к простому локальному ЧП
Не уделив внимание этому моменту, вы рискуете сжечь тестер. Подключите к тестируемой точке какое-нибудь устройство, создав цепь из трех элементов
Для получения результата достаточно десяти секунд. Затягивать на большее время не рекомендуется из всё тех же соображений безопасности.
Аккумулятор
Чтобы замерить силу тока мультиметром, установите предельно допустимую величину на измерителе. Дальше прицепляем щуп с черным кабелем к «минусу», с красным кабелем к «плюсу». Чтобы последствия подобных тестов не повлияли на работу источника в дальнейшем, щупы мгновенно нужно убирать после успешной проверки.
Зарядное устройство
Для замера силы тока прокрутите селектор на тестере в сектор А, и поставьте его на предельную величину перед проведением замеров зарядного устройства. Один из щупов присоединяете к проводу, идущему к зарядке, на месте разрыва. Тестер можно легко сжечь, если проводить замеры больше 15-20 секунд.
Когда выполнять сброс контроллера батареи
Для начала стоит выяснить, что представляет собой контроллер батареи. Это небольшая микросхема, встроенная в сам аккумулятор, контролирующая его рабочее состояние, а также процесс заряда и разряда. Она взаимодействует с контроллером питания на материнской плате самого ноутбука, а также передаёт необходимую системную информацию операционной системе. Надеемся, схема вам понятна. Мы постарались описать всё простыми словами, но, если вы хотите узнать технические подробности, поищите в интернете.
Когда эта небольшая микросхема перестаёт корректно работать, может понадобиться выполнить сброс контроллера. В народе эта процедура также известна как калибровка батареи. По большому счёту, ситуаций, когда это может потребоваться, всего лишь две: некорректное отображение заряда и замена элементов аккумулятора.
Под некорректным отображением заряда следует понимать ситуацию, когда операционная система ноутбука даже после длительной зарядки показывает, что уровень заряда — менее 100%, либо заряд резко падает, и ноутбук выключается не через несколько часов, как ему положено, а гораздо быстрее. Многие начинают думать, что батарея пришла в негодность, но это не всегда так. Проблема очень часто заключается в её контроллере, который просто некорректно отображает заряд.
Под заменой элементов аккумулятора имеется в виду, что в некоторых мастерских и сервисных центрах могут предложить так называемую перепаковку батареи, то есть заменить пришедшие в негодность внутренние блоки. После этого необходимо выполнить сброс контроллера, чтобы все новые элементы были распознаны и могли быть правильно задействованными. Хотя, если после замены блоков что-то работает не так, вы имеете полное право предъявить претензии и потребовать исправления недоработок.
Замена аккумулятора ноутбука
Теперь давайте рассмотрим, как сбросить контроллер батареи ноутбука. Затронем программный и ручной способы.
Купленная батарея не функционирует
Причина может крыться в несовместимости купленной батареи с контроллером зарядки. Аккумуляторы могут быть одного размера, однако отличаются другими характеристиками. Попробуйте сбросить настройки биос. Если это не поможет, сравните маркировки старой и новой батарей – они не должны отличаться.
Таким образом, не стоит паниковать при первых сбоях работы аккумулятора. И тем более, не стоит сразу же искать деньги на новую батарею, стоит она, кстати, немало. Попробуйте воспользоваться нашими рекомендациями и выполните описанные действия. Попробуйте провести диагностику и восстановить работоспособность аккумулятора специальными утилитами или путем сброса настроек системы. Проверьте различные варианты и проанализируйте причины поломки. Возможно, все не так страшно. Если вы не пренебрегаете правилами эксплуатации устройства, батарея прослужит длительный срок. Кстати, аккумуляторы довольно редко так резко выходят из строя, чаще проблемы возникают в программном обеспечении или причиной служит блок питания/разъем. Попробуйте все методы, и лишь затем меняйте батарею на новую.
