Подключение DVD к телевизору

Виды разъемов

Перед тем как начать процедуру подключения, нужно внимательно осмотреть плеер и телевизор на наличие доступных портов.

Старые модели телевизионных приемников и DVD-проигрывателей существенно отличаются от свежих версий. Рассмотрим самые широко используемые разъемы.

HDMI

Данный вариант считается оптимальным для синхронизации с плазмой. Через кабель HDMI обеспечивается максимальный уровень передачи аудио- и видеосигнала. Чтобы картинка была красочной, а звук чистым, необходимо использовать качественный соединительный провод. Специалисты рекомендуются выбрать кабель с пометкой High speed with Ethernet.

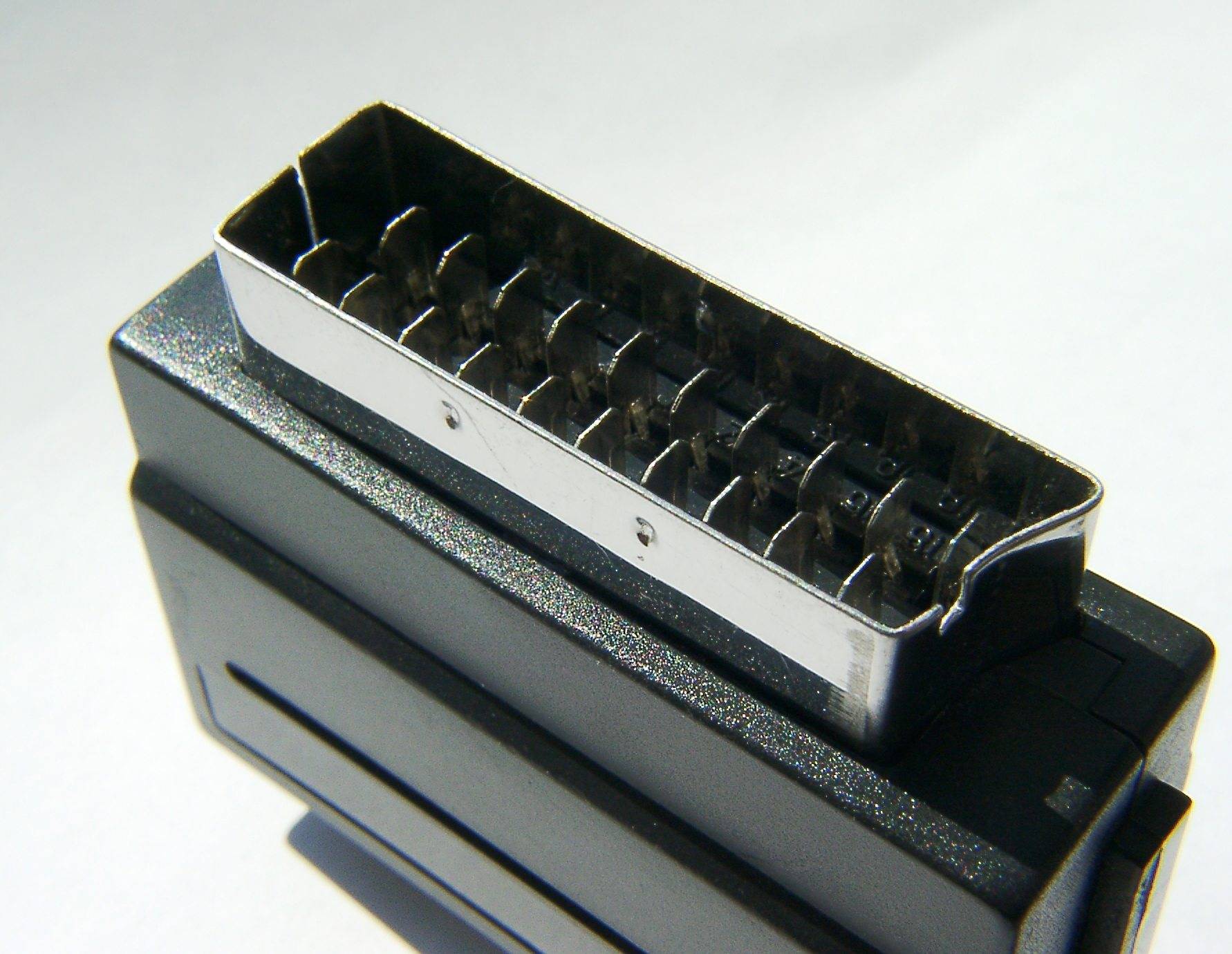

SCART

Современные модели DVD-плееров все реже оснащают таким разъемом. Этот вариант обеспечивает оптимальное качество картинки и звука, уступая только HDMI. Для сопряжения оборудования понадобится кабель SCART-RCA.

RCA

Следующий вид разъемов активно используется из года в год и, несмотря на появление усовершенствованных вариантов, сохраняет актуальность. Порты RCA используются для подключения техники через «тюльпаны». Это набор разъемов из трех цветов: красный и белый – для передачи звукового сигнала; желтый – для видео.

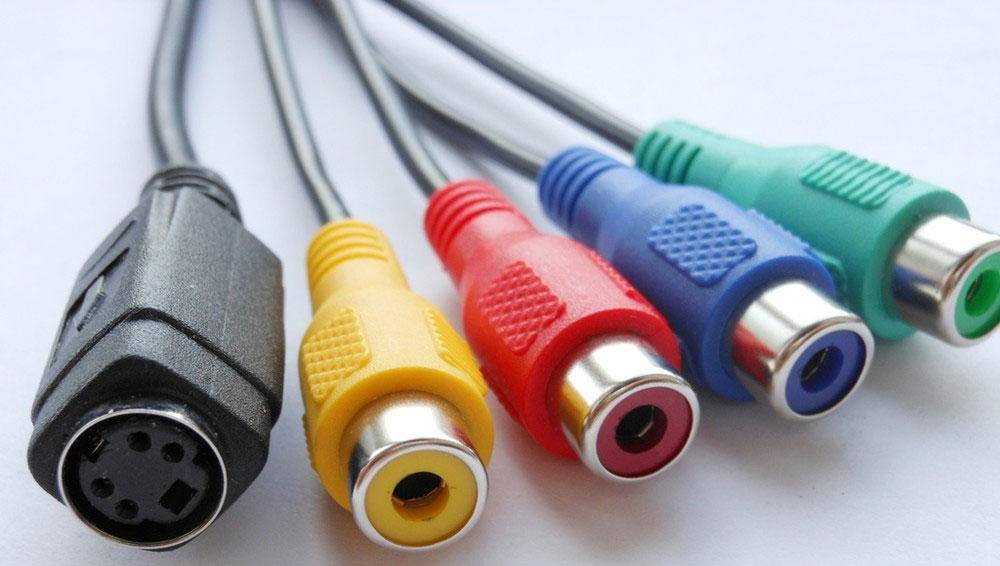

S-Video

Способ подключения через порт S-Video рекомендуется выбирать только в том случае, если другие варианты невозможны. Через данный порт можно передать только изображение, для звука понадобится специальный переходной кабель. В том случае, если на плеере нет обозначенного разъема, а телевизор оснащен обычным антенным входом,используют переходник S-Video-RF.

Современные производители предлагают покупателям несколько доступных вариантов для синхронизации техники – юзеру остается только выбрать наиболее подходящий.

Как настроить компьютер и плеер после подключения

Чтобы адаптировать звуковую карту компьютера к новому окружению, необходимо по пути «Панель управления — звук» настроить оборудование на минимум пять колонок или больше в зависимости от реального количества подключенных колонок. Это скорректирует компьютер на новое оборудование и позволит равномерно и правильно распределять звук по колонкам.

В DVD-плеере же необходимо указать в настройках правильный канал аудиовхода и выхода для корректного поступления и обработки сигнала.

Для настройки же эквалайзера и звука можно пользоваться настройками как звуковой карты компьютера, так и через меню DVD-плеера.

Также вы можете прочесть нашу полезную статью Как подключить DVD к телевизору.

Телевизор со встроенным плеером

Чтобы включить телевизор со встроенным плеером, нет необходимости использовать кабели или дополнительное оборудование. Для работы устройства понадобится только выдвинуть лоток для дисков, поставить фильм и нажать кнопку воспроизведения. Руководство поможет решить вопрос о том, как подключить к телевизору DVD. Подключить получится даже старые ТВ (Самсунг, Филипс) к новому плееру.

После покупки DVD плеера, возникает вполне логичный вопрос, как подключить ДВД к телевизору. Многим может показаться, что здесь ничего сложного нет. Однако, как показывает практика, проблемы с подсоединением возникают часто. В результате процесс настройки проигрывателя затягивается на целый день.

Определяемся с доступными разъемами

Чтобы понять, как подключить DVD к телевизору, необходимо изучить оба устройства на предмет доступных разъемов. Здесь многое зависит от возраста техники, поэтому разъемы могут существенно отличаться. Рассмотрим наиболее популярные варианты:

1. HDMI. Идеальное решение, особенно, если у вас плазма. Обеспечивает передачу изображения и звука в максимально высоком качестве. Выбирая подобный метод, обязательно подыщите качественный соединительный кабель. В приоритете модели кабеля 2.0 и выше, обладающие маркировкой «High speed with Ethernet» и желательно брендовые изделия.

Выполняем подключение DVD

Как подключить DVD к телевизору Samsung – рассмотрим все способы, отметим настройки, которые потребуется провести. В процессе подключения ТВ и DVD не должны быть подключены к электросети.

Подобный разъем присутствует исключительно на современных моделях устройств. Чтобы выполнить подключение, потребуется провести следующие действия:

• на задней панели телевизора находим нужный порт, он может быть подписан HDMI In. На DVD находим идентичный разъем, подписанный HDMI Out;
• соединяем с помощью HDMI-кабеля. В комплекте с плеером он не идет, его потребуется приобрести;
• в настройках ТВ нужно установить прием сигнала с HDMI порта;
• включаем технику и проверяем правильность подключения.

SCART

Редко, но бывает с плеером идет в комплекте кабель SCART. Его с другим не перепутаешь, так как штекеры довольно внушительных размеров. Для подключения ничего больше не требуется. Находим на обеих устройствах соответствующие разъемы и с помощью провода выполняем соединение.

Необходимо учитывать, что на некоторых моделях ТВ может быть несколько разъемов SCART. Выбрать нужно вариант, который подписан «In».

С кабелем RCA, он же «тюльпан» предельно просто, все соответствует своим цветам, ничего не нужно придумывать и изобретать. Сначала подключаем провод к разъемам на ДВД, а потом идентично подсоединяем ТВ. Единственный недостаток данного способа – это не самое высокое качество изображения. Если у вас дома хороший современный телевизор, лучше рассмотреть способы, представленные выше.

Компонентный кабель

В некоторых современных моделях DVD можно увидеть не три стандартных разъема RCA, а целых пять. Подобное сочетание обеспечивает более качественный звук и четкое изображение. Подсоединение проводится строго по цветам. Возможные проблемы в процессе подключения DVD

Даже разобравшись, как подключить новый DVD к телевизору LG вполне возможно, что в последующем придется столкнуться с определенными проблемами.

1. Проверка питания. Если для плеера предусмотрена отдельная розетка, убеждаемся, есть ли в ней напряжение. Обязательно проверяем удлинитель, если он применяется в процессе подключения. Осматриваем вилку и провод, идущий к устройству.
2. Определяемся с каналом. Если изображение на экране не появляется, проверяем все доступные каналы и дополнительные. Изучаем настройки, вполне возможно не включен нужный режим приема сигнала. Кстати, можно заглянуть в руководство телевизора, там обязательно будут нужные подсказки.
3. Кабель. Проверяем, насколько правильно все подсоединено, соответствует ли цвет штекера разъему. Также провод не должен быть натянут. Даже если он правильно при этом установлен, картинка может идти с помехами. Если есть другой переходной кабель, пробуем им подключить. Вполне возможно штекер пришел в негодность или провод с дефектом.

Если после всех манипуляций, изображение на экране телевизора так и не появилось – значит, технические проблемы с DVD плеером. Нужно посетить сервисный центр, где специалисты проведут диагностику и по необходимости ремонт.

Если после диагностики окажется, что DVD в полном порядке, но подключить его не получается, тогда желательно привлечь специалистов. Хотя подобное случается крайне редко.

”

Почему не получается соединить антенный вход телевизора и RCA

Физики ввели понятие полосы пропускания. Анализируя сигнал, сталкиваешься с термином. Кабель, эфир, атмосфера Земли, каскады электронных устройств. Оказывается, низкие частоты изображения, звука недолго распространяются эфиром – затухают быстро. Инженеры быстро придумали методику исправления возникшей трудности. Найдены частоты, проходящие успешно невидимый эфир, среды. Прежде всего, кабель. Частота найдена, как заложить полезную информацию? Используются модуляторы. Один параметр несущей частоты изменяется, следуя закону информации.

Несущей называется гармоническое (синусоидальное) колебание, частота которого намного выше спектра передаваемой информации. Музыканты высшими считают ноты 20 кГц, понесет информацию, преодолевая эфир, кабель частота минимум 150 кГц (середина диапазона ДВ).

Если изменять низкочастотным сигналом параметры несущей, спектр становится симметричным относительно гармоники несущей. Помним сказанное: инженеры установили, волна легко проходит кабель, воздух. Отслежена пропускная способность эфира (точнее атмосферы), одни волны проходят лучше, другие хуже. Нельзя процесс модулировать, подгоняя параметры нуждам выполняемой задачи. Технологическое развитие человечества слишком низкое.

Изменяют параметры кабелей. Изделия, передающие вещание, конструируются удовлетворить нужды пользователей. Можно создать проводящие линии удобным путем, перед излучением антенной преобразовать сигнал еще раз, но методика усложняет жизнь. Представленное объяснение слегка упрощенное, на КВ, СВ вещание ведется, используя способность волны огибать Землю. В большей степени эффект демонстрируют ДВ.

Конвертер спутниковых антенн использует описанную выше схему преобразования. Высокие частоты понижаются, передаются кабелем, расшифровываются телевизором, приставкой. Главное читателям понять: не от хорошей жизни информация, передаваемая эфиром, кабелем, распространяется несущей частотой.

Приемная сторона осуществляется обратный процесс снятия информации с несущей. Принятый антенной, кабельным вводом сигнал усиливают. Задачу выполняет высокочастотный тракт. Длина соединительного кабеля полтора метра (типичный DVD плеер), сильных затуханий не возникнет, потери определяет протяженность среды. Необходимость введения несущей пропадает, DVD-плеер передает информацию телевизору в виде воспроизводимом динамиками, экраном. Техническое решение позволит вычленить из конструкции приборов тракт модулятора, демодулятора.

Получили так называемый «тюльпан» (RCA), занимающий доминирующее положение в видеотехнике:

1. Желтый канал передает сигнал изображения без несущей.
2. Белый канал передает звук моно, сигнал левой колонки.
3. Красный канал передает звук правой колонки режима стерео.

Происходит аналоговый сигнал, не пытайтесь подключить DVD-плеер к монитору компьютера. Дисплей является чисто цифровым устройством. Соответственно, структура сигнала ничуть не напоминает RCA. Промышленность выпустила гору переходников, адаптеров, выполняющих преобразование. Теперь читатели поняли особенности прямого подключения DVD к телевизору. Антенный вход высокочастотный, станет пытаться найти отсутствующую несущую. Полосы пропускания каналов 1 — 12, не увидят сигнал DVD-плеера.

Кабель подключения DVD плеера

Виды разъемов

Перед началом процедуры подключения внимательно проверьте плеер и телевизор на наличие свободных портов.

Старые модели телевизоров и DVD-плееров сильно отличаются от более новых версий. Давайте посмотрим на наиболее часто используемые разъемы.

Подключение двд к телевизору по HDMI

Этот вариант считается оптимальным для синхронизации с плазменным дисплеем. Кабель HDMI обеспечивает высочайший уровень передачи аудио и видео. Для того, чтобы картинка была красочной, а звук — четким, необходимо использовать высококачественный соединительный кабель. Специалисты рекомендуют выбирать кабель с высокой скоростью передачи данных с обозначением Ethernet.

Процедура подключения:

1. Вставьте штекер DVD-диска в разъем HDMI (может быть помечен как HDMIOut).
2. Подключите другой конец к тому же самому порту телевизора.
3. Включите устройство и откройте меню настроек на телевизоре.
4. Найти раздел «Источник сигнала». (или подобное).
5. Выберите интерфейс HDMI и при необходимости соглашайтесь на передачу данных.

В некоторых случаях может потребоваться перезагрузка телевизора.

Подключение с помощью Scart

Не очень популярным методом подключения DVD-диска к плазменному телевизору является использование разъема Scrat. Передача звука и видео так же хороша, как и при использовании HDMI. Однако проблема заключается в том, что на современных устройствах этот порт встречается достаточно редко. Для подключения плеера и телевизора необходимо приобрести специальный Scrat-RCA кабель, один конец которого соединен с плеером, а другой (где находятся «контакты настройки») — с телевизором.

Важно: Некоторые DVD-устройства имеют пару разъемов SCART. Подключитесь к интерфейсу с маркировкой In

Компонентный кабель

В некоторых современных моделях DVD вы увидите не три стандартных RCA-разъема, а целых пять. Эта комбинация обеспечивает лучшее звучание и более четкое изображение. Соединения выполняются строго в соответствии с цветом.

После установки соединительного кабеля между телевизором и проигрывателем убедитесь, что он подключен правильно. Если вы видите изображение после вставки диска, это означает, что все было сделано правильно.

RCA

Этот интерфейс подключения также называется «тюльпаном». RCA довольно распространены в DVD-плеерах и телевизорах. Качество изображения и звука несколько уступает HDMI-порту, но для устройств с диагональю менее 40 дюймов это не критично.

Процесс склеивания:

1. Подключите кабель к соответствующим интерфейсам на DVD и TV.
2. Выберите режим AV на пульте дистанционного управления телевизора.
3. На интеллектуальных моделях перейдите к настройкам и установите источник сигнала на RCA/AV.

При подключении плеера к Philips, Sony и другим брендам с помощью платформы Android, вам может понадобиться перезагрузить оборудование, иначе телевизор не сможет обнаружить DVD-плеер. Если ваш телевизор новый и имеет только HDMI, вам нужно будет купить RCA->HDMI адаптер.

S-video

В этом случае требуется специальный кабель. Через него будет передаваться только фотография. Для отображения звука вам понадобятся «тюльпаны». Красная вилка предназначена для правого динамика, белая — для левого. После подключения дополнительная конфигурация не требуется. Включены DVD и TV, а качество воспроизведения уступает только системе HDMI.

Подключение DVD-диска к телевизору через S-Video:

1. Подключите цветные маркеры к игроку, а другой конец — к адаптеру.
2. Подключите адаптер к телевизору с помощью разъема главной антенны.
3. В настройках телевизора укажите источник сигнала — AV или S-Video.
4. Подключите акустическую систему (наушники, динамики) к порту 3,5 или 6,35 мм.

Способы подключения

Первым делом, следует осмотреть содержимое коробки нового проигрывателя. Как правило, в комплекте производитель прилагает провод RCA, как его еще называют «колокольчики».

Он представляет собой шнур, где на концах имеются разного цвета штырьки:

1. Желтый — для передачи сигнала изображения;
2. Красный — передает звук в режиме стерео на правую колонку;
3. Белый — функции такие же, как и у красного штырька, только в данном случае, сигнал подается на левую колонку.

Аналогичные разъемы имеет как dvd плеер, так и телевизор, причем соответствующие цветовой палитре штырей.

Чтобы окончательно убедиться в наличии нужного разъема, можно увидеть характерные надписи: рядом с желтым — video; рядом с белым и красным — audio. На телевизоре данные разъемы зачастую находятся сзади, сбоку или на передней панели. Теперь осталось произвести подключение по соответствующим цветам, и можно наслаждаться любимыми видео- или аудиозаписями.

Если повезет, то в коробке нового проигрывателя можно найти провод SCART, характеризующийся широким разъемом. Везение в данном случае заключается в простоте подключения. Нужно найти необходимый разъем на проигрывателе и телевизоре. На плеере он будет в единственном виде, а вот на телевизоре их два: один предназначен для входящих сигналов (с обозначением в виде стрелки внутрь), второй — для исходящих сигналов (с обозначением стрелки наружу). Подключаем провода, и готово.

Картинка 1. Порты HDMI на телевизоре.

DVD плеер можно подключить еще одним способом — посредством S-видео выхода. Данный способ требует наличия специального провода. Но, стоит учитывать, что подключив один такой провод, можно будет наладить лишь видео сигнал, а для аудио сигнала потребуется еще вставить «колокольчики» в соответствующие разъемы.

Схема подключения композитным способом аналогична подсоединению «колокольчиками», отличие только в том, что разъемов не 3, а 5:

• зеленый, синий и красный — разъемы для настраивания видео;
• другие (желтый, белый и красный) — для активации звука.

Сегодня, даже к старому телевизору можно подсоединить проигрыватель. Для этого потребуется приобрести дополнительные переходники, поскольку на телевизоре и плеере не найдется одинаковых разъемов.

Подключение через HDMI

Способ подключения при помощи HDMI-кабеля хотелось бы отдельно выделить, поскольку он предназначен для современных моделей техники (жидкокристаллических, LED и плазменных моделей телевизоров), поэтому и пользуется большим спросом. Еще дело в том, что современная техника, как правило, приобретается для получения лучшего качества изображений и звуков, и именно благодаря такому специальному кабелю все желаемые характеристики удается сохранить и передать зрителю.

Картинка 2. Выбор источника сигнала в настройках телевизора.

Для подключения телевизора к ДВД-плееру необходимо придерживаться следующей инструкции:

1. На корпусе телевизора, необходимо отыскать порт, который внешне схож с USB-разъемом, но только несколько удлинен. Он даже может быть подписан — HDMI или HDMI In.порт. Картинка 1 точно не даст запутаться.
2. Конечно, предварительно нужно убедиться, что у проигрывателя тоже имеется необходимый интерфейс. Он также имеет соответствующее название — HDMI Out.
3. Теперь подключаем устройство путем вставки в каждое HDMI-кабеля в нужные порты.
4. После этого, обязательно следует проверить проделанную работу. То есть вставляем любой диск и включаем плеер.
5. Необходимо указать источник сигнала HDMI-порт или же перейти в режим Input в зависимости от модели телевизора. Как показано на картинке 2, выбираем подходящий источник.

Помимо того, что HDMI-кабель позволяет подключить dvd проигрыватель, при его помощи можно телевизор подсоединить с компьютером, что дает еще больше возможностей воспроизведения на большом экране необходимых файлов разного формата в хорошем качестве.

https://youtube.com/watch?v=9fzHj6IrQ-g

Таким образом, вне зависимости от модели телевизора, новенький ДВД-плеер можно довольно быстро подключить подходящим способом, ведь были представлены всевозможные варианты для достижения желаемого результата.

Переходники для подключения DVD плеера к телевизору

Как подключить DVD к телевизору? Найдите, осматривая магазин переходник RCA на антенный разъем (цена вопроса 640 рублей). 3D на телевизоре навряд ли посмотришь. Преобразователь вмещен небольшой коробочкой, нуждается в питании. Адаптер сети переменного тока 230 вольт 50 Гц прилагается. Подключив DVD-плеер с одной стороны, телевизор – с другой, смотрим кино с дисков. Неплохой вариант, некоторым не подойдет по двум причинам:

1. Нужно оплатить дополнительное оборудование (переходник).
2. Магазин находится далеко, кино смотреть хочется сейчас.

Бедствующим энтузиастам другие энтузиасты предлагают:

• Дома валяются не выкинутые приставки 90-х годов. Помните Sega, Dendy, прочие коробочки, куда вставлялся игровой картридж.
• Каждая приставка содержит ВЧ (RF) блок, преобразующий сигнал для подачи антенному входу телевизора.
• Блок снабжен минимум двумя выходными разъемами состава «тюльпана» (3RCA).
• Любители заметили: если подать сигнал на вход 3RCA (желтый, белый канал), выход антенны выдает годное изображение.

Каким образом внутри осуществлена коммутация, остается загадкой

Не важно, почему колебания схемы проходят с одного выхода на другой. Извлекаем ВЧ (RF) блок из приставки, при необходимости закорачиваем перемычкой контакты кнопки выключения (если имеется таковая)

Затем осматриваем. Бывает, не все выходы подсоединены к схеме. Ставим перемычки. Отдельные выходы шунтируются резисторами, можно закоротить, убрав сопротивления вообще.

Подключение “тюльпаном”

Осталось подать питание схеме. Традиционно используют 8 – 12 вольт (измерьте китайским тестером). Адаптер телефона не подойдет, от приставки, рации, – пожалуйста! Если есть микросхема стабилизатора 7805, посмотрите, не с нее ли берется питание. В этом случае подключите адаптер телефона на выход 7805. Разницы никакой не будет. Стабилизатор 7805 просто преобразует 12 в 5 вольт. Аналогичный блок высоких частот содержит видеомагнитофон. Найдите вход информация, попробуйте приспособить устройство своим нуждам.

Если у ресивера цифровые входы подписаны —это понятно, но часто цифровые входы обозначаются просто как “вход 1”, “вход 2″—как быть?

На большинстве современных ресиверов цифровые входы — конфигурируемые. Это значит, что в меню ресивера вы можете ассоциировать какой-либо цифровой вход с положением селектора входов. То есть, вы можете сделать так, что, скажем, при включении входа “DVD” на ресивере, сигнал берётся с электрического цифрового входа №2, а, например, при включении входа SAT (от англ. Satelite — спутник) — с оптического №1. Наличие подобной возможности уточните в инструкции к ресиверу.

В наследство от аналоговых времен пользователям досталась масса телеприемников, которые не имеют встроенного тюнера и не могут принимать «цифру» напрямую. Для них необходимо дополнительное оборудование – цифровая приставка. Разберемся, как она подключается к телевизору.

Уход за DVD-проигрывателем

Средний срок работы качественного плеера составляет не менее 5 лет (50-60 тысяч часов). Лазерная головка прибора подвергается воздействию пыли, влаги, требует соответствующего ухода. Длительная работа аппарата гарантирована, если соблюдать следующие правила:

• Чистить плеер сухой ветошью без применения агрессивных моющих средств.
• При наличии монитора, его протирают специальными дезинфицирующими салфетками.
• Нельзя размещать оборудование в помещениях с повышенной влажностью и резким перепадом температур.
• Не допускается включение техники мокрыми руками.
• Для пишущих моделей рекомендуется использовать чистящие диски.
• Не нужно включать приспособление «вхолостую».
• Использовать лицензионные, не царапанные диски.
• Избегать касания рабочих частей ДВД жирными и грязными руками.

Возможные неполадки

Иногда всё сделано правильно, но фильм не играет, плеер не работает, и всё плохо. Это связано с определёнными ошибками (необязательно сделанными самим пользователем). Рассмотрим их подробнее:

1. Розетка.

Если плеер вставлен в отдельную розетку, следует любым способом (безопасным для жизни и здоровья) проверить наличие в ней электропитания. Возможно, это причина неработающего плеера. Если устройство подключено в удлинитель, нужно также проверить разъём, куда вставляется вилка с питанием: вполне возможно, это гнездо в удлинителе/переходнике пришло в негодность.

1. Каналы.

Необходимо точно убедиться, что телевизор не получает сигнал с плеера ни по одному из имеющихся каналов связи. Не стоит забывать о скрытых настройках, которые могут внезапно открыть большой список иных, неиспробованных каналов.

1. Кабель.

Как уже говорилось, нужно следить, чтобы провод между плеером и телевизором не был натянут – даже если он включён в разъём, изображение может настолько искажаться, что легко воспринять его за реальные помехи.

Да и в любом из случаев следует проверить, остался ли штекер кабеля в плеере/устройстве. Вполне возможно, что собака, кот, ребёнок или даже Вы сами случайно наступили на провод, что и выдернуло его из оборудования. Такое иногда случается.

1. Повреждения.

Всё приходит в негодность: штекеры, разъёмы, провода. Вполне возможно, что высокая влажность воздуха повлекла за собой перегорание разъёма, или при транспортировке оборудования произошла внутренняя поломка, или тараканы перегрызли провод (бывало и подобное).

Обратиться в сервисный центр не помешает, если узнать причину неработающего DVD-плеера не получилось самостоятельно, или обнаружилась нерешаемая своими силами поломка. Также вполне возможно, что плеер просто бракованный. В этом случае его необходимо заменить по гарантии или купить новый.

Нередкими были ситуации, когда плеер попадал в сервис-центр на ремонт, но во время профилактики оказалось, что его работоспособность вне всяческих сомнений. В таком случае проблему стоит искать в телевизоре или ином оборудовании. Проще всего в данной ситуации просто вызвать мастера на дом – таким образом обнаружить причину поломки будет проще всего.

После проведения всех необходимых действий DVD-плеер должен исправно заработать, а на экране появиться кино. Когда плеер упорно отказывается работать, пройдитесь ещё раз по схеме подключения, чтобы исключить возможные ошибки. И не забывайте: если тип кабеля Вас не устраивает, всегда можно купить переходник.

Несмотря на то что многие пользователи для просмотра видео используют компьютер, DVD-проигрыватели все еще используются. Современные модели отличаются от ранее выпущенных компактными размерами, функциональностью и большим набором разъемов. Производители цифровой техники продумали несколько способов подключения, предоставляя каждому пользователю выбрать оптимальный вариант.
