Что такое lnb satellite in на телевизоре

Как подключить телевизор к спутниковой тарелке

Способы подключения:

  • Кабель подведен к ресиверу;
  • Кабель проводится к телевизору без ресивера, прямо от антенны.

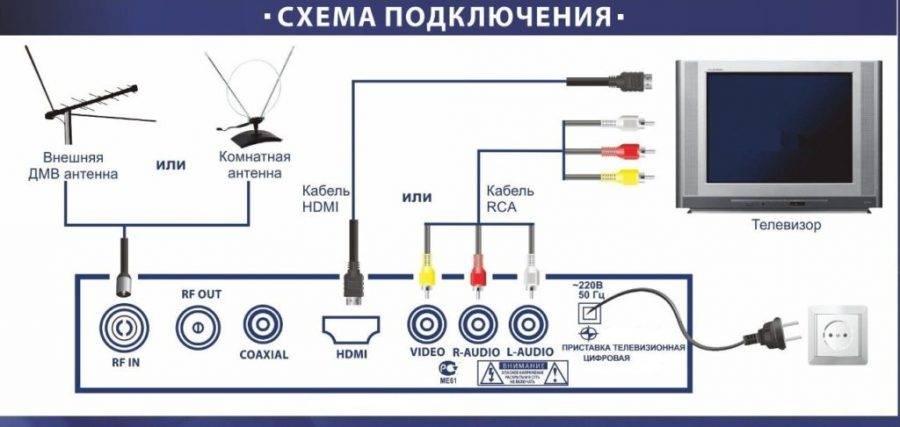

Прямое подключение к телеприемнику

Прямое подключение возможно, только если телевизор оснащен тюнером DVB-S2 для расшифровки сигналов цифрового вещания. Наличие тюнера в приборе можно проверить в техническом паспорте изделия, или на странице характеристик товара в онлайн-магазине. После подключения кабеля от спутниковой тарелки, телевизор сможет улавливать сигналы от бесплатных зарубежных каналов.

Чтобы смотреть российские спутниковые каналы, вам понадобится CAM-адаптер с оплаченной картой доступа к телевизионному каналу. В телевизор он загружается через PCMCIA-слот.

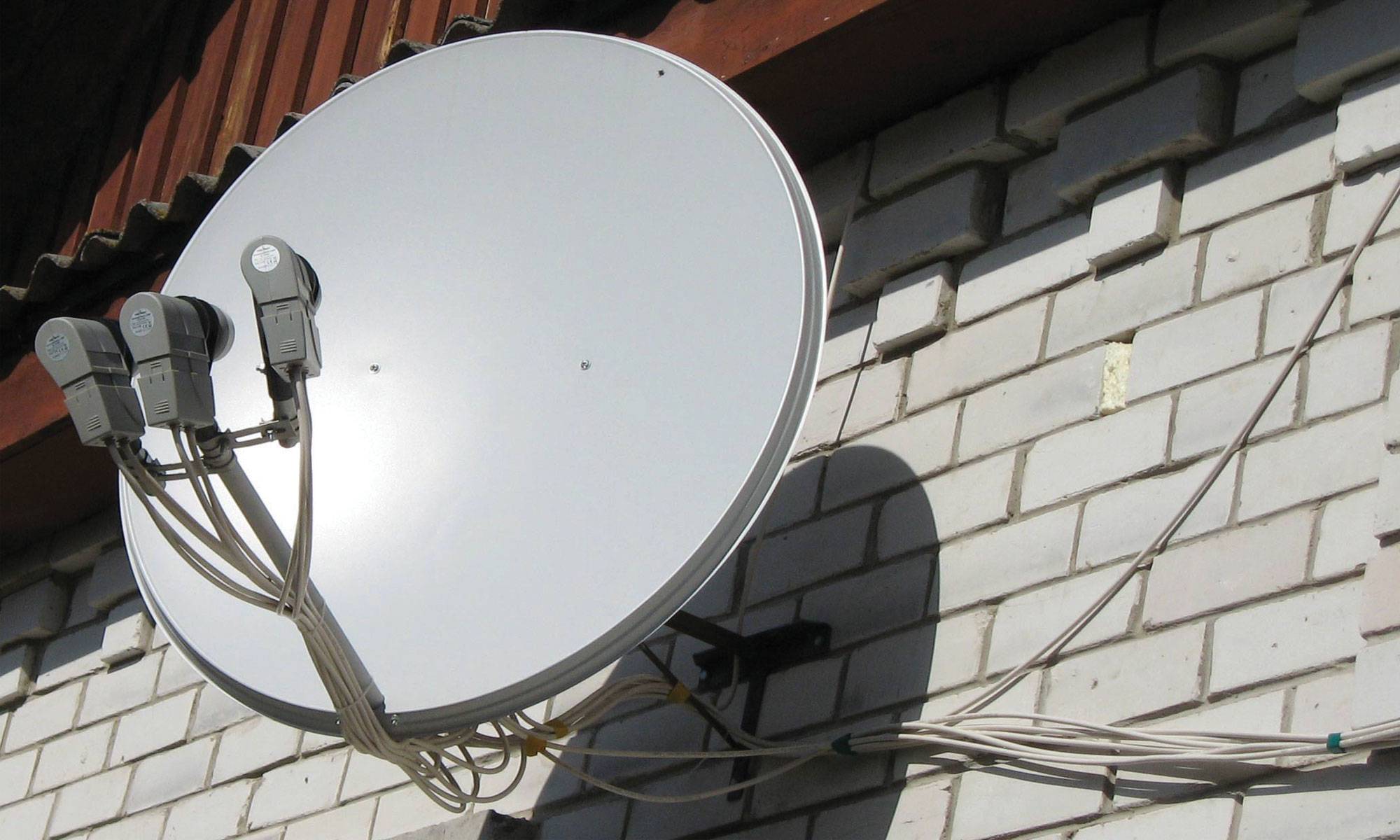

Установка тарелки

Выберите правильное место для установки оборудования. Чтобы принимать сигналы телевизионной трансляции, тарелка должна быть точно наведена на спутник. Прохождению сигнала мешают любые физические помехи: деревья, стены, расположение дома в низине.

ТВ-спутники рассредоточены в областях, простирающихся от юго-востока на юго-запад. Сконцентрированные на юге спутники находятся выше всего от линии горизонта.

Как найти каналы, если антенна подключена в разъем Satellite

Нажмите здесь, чтобы узнать о поиске каналов с выбором оператора из списка

Работает на телевизорах Samsung 2019-2015 года (T, R, N, M, Q, LS, K, J-серии).

Самый простой способ. Телевизор получит фиксированный список каналов, нельзя будет настроить порядок или удалить ненужные.

После подключения спутниковой антенны к разъему Satellite включите телевизор и войдите в меню.

Войдите в раздел Трансляция и выберите пункт Автонастройка .

В пункте Антенна выберите название оператора в списке.

Нажмите Сканирование для поиска каналов.

Дождитесь завершения поиска каналов.

Нажмите здесь, чтобы узнать об автоматическом поиске каналов

Работает на телевизорах Samsung 2019-2012 года (T, R, N, M, Q, LS, K, J, H, F, E, D-серии).

Занимает много времени, телевизор найдет все доступные каналы. Нельзя будет настроить порядок или удалить ненужные.

После подключения спутниковой антенны к разъему Satellite включите телевизор и войдите в меню.

Войдите в раздел Трансляция и выберите пункт Автонастройка .

В пункте Антенна выберите пункт Спутниковая антенна .

Установите нужные параметры для настройки:

— Выберите тип каналов, которые нужно найти: радиоканалы, телевизионные каналы или все;

— Выберите нужный спутник из списка. Название спутника уточняйте у спутникового оператора;

Если в списке нет нужного спутника, ищите каналы вручную.

— Введите все данные в пункте Настройки LNB . Значения уточняйте у спутникового оператора;

После ввода данных, проверьте качество сигнала.

Если качество сигнала от 100 до 80, нажмите Закрыть .

Если качество сигнала ниже 80, попробуйте выключить Тон – 22Кгц . Если это не поможет, проверьте установку и подключение антенны. Низкое качество сигнала говорит о том, что с антенны приходит плохой сигнал. Телевизор не сможет найти каналы или будет показывать их с помехами.

Нажмите Сканирование для поиска каналов.

Дождитесь завершения поиска каналов.

Если телевизор не нашел какие то каналы, попробуйте найти каналы вручную.

Нажмите здесь, чтобы узнать о ручном поиске каналов

Работает на телевизорах Samsung 2020-2012 года (T, R, N, M, Q, LS, K, J, H, F, E, D-серии)

Занимает много времени, нужно знать параметры каждого транспондера. Позволяет найти только те каналы, которые нужны, и настроить их порядок.

После подключения спутниковой антенны к разъему Satellite включите телевизор и войдите в меню.

Войдите в раздел Трансляция и выберите пункт Дополнительные настройки . Если этого пункта нет, выберите пункт Настройки канала .

Выберите пункт Спутниковая система . Для входа в этот пункт введите PIN-код. По умолчанию это 0000.

Откройте Выбор спутника , выберите User Sat и нажмите Сохранить .

Включите пункт Питание LNB , если он выключен.

Выберите пункт Настройки LNB .

Введите данные для настройки:

— Задайте настройки транспондера;

— Убедитесь, что Режим DiSeqC выключен, если он не используется;

— Установите Верхний LNB и Нижний LNB ;

— Установите Тон – 22 КГц , в зависимости от типа LNB.

Все данные уточняйте у спутникового оператора.

После ввода данных, проверьте качество сигнала.

Если качество сигнала от 100 до 80, нажмите Закрыть .

Если качество сигнала ниже 80, попробуйте выключить Тон – 22Кгц . Если это не поможет, проверьте установку и подключение антенны. Низкое качество сигнала говорит о том, что с антенны приходит плохой сигнал. Телевизор не сможет найти каналы или будет показывать их с помехами.

Вернитесь в пункт Дополнительные настройки (с помощью кнопки Назад ) и выберите пункт Настройка вручную .

Выберите Транспондер → Создать .

Введите данные для настройки и нажмите Сохранить . Данные уточняйте у спутникового оператора.

Если нужно найти каналы на одном транспондере, в пункте Поиск сети выберите Отключить . Если нужно найти все каналы — выберите Включить .

Дождитесь завершения поиска каналов.

Что понадобится для монтажа антенны

Спутниковая тарелка, она же антенна, — это своеобразное зеркало, которое легко отражает сигнал от сателлита. Далее этот сигнал попадает на конвертер, а тот передает данные на приёмник. Именно через кабель, который подключен к ресиверу, телевизионное устройство и получает сигнал. Подключение спутникового ТВ — дело совсем несложное.

Что же нужно для правильного монтажа? В обычный комплект установки входит:

  • Непосредственно тарелка. Именно она переводит сигнал, полученный со спутниковой антенны, на конвертер;
  • Кронштейны и анкеры. Они нужны для крепления. Эти элементы выбираются в зависимости от размера тарелки;
  • Головка, или же конвертер. Данное устройство преобразовывает полученный со спутника сигнал в цифровой и передает его дальше, на приставку;
  • Дисек (Digital Satellite Equipment Control). Этот элемент необходим для объединения нескольких конвертеров;
  • Кабель. Обычный телевизионный кабель;
  • Ресивер. Такая приставка позволит смотреть общедоступные каналы. Если пользователь планирует смотреть платные каналы, то необходимо выбрать устройство с приёмником карт;
  • F-разъемы. Они необходимы для присоединения кабелей.

Что такое конвертер для спутниковой антенны.

Для того, чтобы спутниковое телевидение работало, необходимо специальное оборудование, которое принимает сигнал от спутника, обрабатывает его и транслирует на телевизор. Необходимый комплект состоит из: тв-приемника (ресивер), коаксиального кабеля, конвертера и спутниковой антенны. Одной из важных составляющих спутниковой антенны является конвертер, в просторечии — головка (иногда еще называют излучатель). Это приемное устройство крепится на держателе перед антенной и служит для того, чтобы собирать отражающиеся от тарелки сигналы, преобразовывать их в радиочастотный диапазон для передачи по коаксиальному кабелю на ресивер, а оттуда – на телевизор. Также конвертер можно описать как малошумный усилитель, который принимает высокие частоты со спутника, преобразовывает их в более низкие и усиливает для передачи по кабелю на расстояние.

Почему же появляется такое уведомление?

Активным телеантеннам требуется дополнительное питание. Пассивным телеантеннам блок усиления не нужен, а некоторые из них являются короткозамкнутыми и если подать на них такое питание, то происходит их замыкание, в результате чего меню на экране телевизора становится недоступным для управления.

Поэтому неисправность появляется на телевизоре в следующих случаях:

Используется пассивный приёмник, а в настройках меню приставки было автоматически включено питание на отсутствующий усилитель. Решение этой проблемы есть, рассмотрим, как поступить:

  1. Обесточить ресивер.
  2. Отключить штекер от ресивера.
  3. Обратно включить ресивер, найти в меню раздел «Настройка» и подраздел «Питание antenna», отключить ненужное питание на антенный приёмник.
  4. Подсоединить антенну.

Используется активный приёмник, в меню включена подача питания на, но могло произойти короткое замыкание, если вышел из строя сам усилитель, это случается, например, после грозы. Также при этом могло замкнуть сам кабель в местах соединений при небрежном монтаже. Выход из данной ситуации:

  1. Обесточить приставку.
  2. Выявить и ликвидировать причины короткого замыкания.
  3. Обратно подключить приставку.

Цифровое телевидение, через приставки от разных фирм, одинаково может выходить из строя. Одна из самых часто встречаемых ошибок Warning LNB short. Она не позволяет выполнять настраивание каналов и, соответственно, их просмотр. Уведомление мигает на ресиверах от фирмы BBK.

Что означает ошибка

Warning LNB short буквально переводится как замыкание блока ресивера. Сама ошибка вызвана несколькими причинами:

  • замыкание оплетки и центральной жилы;
  • мусор попадает на основной передающий стержень внутри кабеля;
  • несоответствие настроек для активных антенн;
  • технические повреждения телевизора, либо сгорела плата тюнера.

Как убрать проблему

Мы собрали все моменты, которые следует проверить в первую очередь, начиная с самых простых и наиболее частых причин.

Замыкание с землей

Телекоммуникационный кабель, идущий от антенны к приставке, может пробиваться землей. Это означает, что внешняя металлическая оплетка каким-то образом соприкасается с внутренним стержнем (жилой), чего ни в коем случае допускать нельзя.

Как вариант, проверьте штекеры – где кабель соединяется с разъемом. Не должно быть соприкосновения металлической внешней оплетки с внутренним стержнем. Смонтируйте все заново.

Проверьте правильность подключения штекера

ТВ-тюнер фирмы BBK

Настройки

Еще раз перепроверьте правильность всех настроек. Некоторые пользователи отмечают, что ошибка «Warning LNB short» решается от переключения режимов антенны. По умолчанию в меню приставок стоит пункт обеспечивающий подключение через активную антенну, поэтому если у вас ее нет, то следует отключить данную функцию. Выбирайте способ коннекта через пассивную антенну.

Питание

Попробуйте отключить питание, идущее на антенну. Вообще, питание необходимо для активных антенн силой тока в 5V. Для аналоговых антенн оно не требуется.

Заключение

Надеюсь наши советы помогут вам разобраться, что означает это уведомление Warning LNB short и как его убрать из телевизора.

Телевизор уже несколько десятилетий как является несменным, обязательным устройством, эксплуатируемым в быту каждого человека. За сложный и продолжительный эволюционный период TV изменился не только внешний вид телевизоров, их технические характеристики и количество возможных к просмотру программ, но и качество самого телевещания. В нынешнее время на смену обычным аналоговым каналам пришла модернизированная технология цифрового вещания, характеризующаяся улучшенным качеством изображения, с отличным звуком, отсутствием перебоев, заключающихся в пропадании сигнала и других непредвиденных прецедентов, мешающих просмотру любимых передач. Обеспечивается цифровой сигнал за счёт приобретения ультрасовременного телевизора со встроенным портом для цифровой карточки или же, что более приемлемо для рядовых пользователей, покупкой дополнительного оборудования к имеющемуся в доме телевизору – ресивером. Цифровые приставки, независимо от фирмы производителя и технических особенностей, зачастую несложно подключаются к телевизору, однако, иногда у пользователей возникают сложности с синхронизацией устройств, одной из которых является ошибка Warning LNB Short. Рассмотрим в статье основные причины появления неисправности и варианты её устранения.

Устранение ошибки Warning LNB short.

Соединение с переходником

Одним из популярных способов соединения телевизионного кабеля является использование специального коаксиального переходника. Он подходит как для наращивания, так и стыковки поврежденного провода.

Он представляет собой небольшую цилиндрическую деталь из металла длинной около 5 см, с гайкой по центру и резьбой с двух сторон. Стыковка кабеля осуществляется при помощи F-разъёмов, которые используются при подключении спутникового ТВ.

Такой метод соединения обеспечивает качественный сигнал. Выполняется без всяких проблем, не имеет каких-либо ненужных зазоров и надежно держит стык. Главное правильно выполнить разделку кабеля и зачистку его концов.

Процедура соединения выполняется следующим образом:

  1. Сначала на оба подготовленных конца соединяемого провода надевают F-штекер, таким образом, чтобы он плотно сидел на оболочке зажимая отвернутый при зачистке экран.
  2. Далее берется сам соединительный элемент, вставляется один конец жилы в небольшое отверстие переходника, а затем сверху накручивается гайка.
  3. То же самое проделывают со вторым контактом, затягивают его и проверяют прочность соединения, как бы пытаясь разъединить стык.

Переходник и контактные гайки изготавливаются из нержавеющей стали, поэтому он не поддается коррозии и устойчив к механическим повреждениям. Это существенно продлевает не только срок службы деталей, но и самого стыка.

Благодаря этим преимуществам, такой способ соединения антенного кабеля можно использовать на улице и в помещении.

Подключение кабеля к антенне

Подключение ТВ кабеля к антенне следует выполнять с обязательным соблюдением правил коммутации электроприборов, руководствуясь схемами, имеющимися техническом паспорте телевизора. Для выполнения работ потребуются:

  • разветвитель;
  • антенный кабель;
  • антенный усилитель;
  • кусачки;
  • остро наточенный нож или скальпель;
  • паяльник.


Подсоединение кабеля непосредственно к ТВ антенне производится посредством винтовых зажимов Кабель, разветвитель и усилитель необходимо установить рядом с разведенным кабелем. В индивидуальном доме лучшее место для размещения всех приборов является чердак. Выходящий от антенны конец кабеля подсоединяется к усилителю через специальную клемму. От усилителя сигнал приходит на разветвитель, к которому подключаются имеющиеся в доме телеприемники. При подсоединении к спутниковой антенне потребуется применение ресивера, к которому посредством антенного разъема подсоединяется кабель. Подготовка кабеля выполняется аналогично разделке его перед соединением со штекером.

Бесплатный пакет «Базовый»

Требования местного законодательства РФ обязывают каждого провайдера предоставлять пользователям бесплатный доступ к стандартному списку федеральных телеканалов. Имеются бесплатные частоты Триколор ТВ, но спутниковая организация не объявляет во все услышанье данный факт, предпочитая продвигать платные пакеты ТВ. При рациональном подходе любой пользователь может подключить или настроить бесплатное вещание.

Свободный доступ к вещанию имеет особенность, влияющую на использование безвозмездного контента. Он состоит в особенном условии, согласно которому компания передает сигнал со спутника личным клиентам.

Фирма вправе разрывать договор обслуживания с пользователем, если он продолжительное время не пополняет счет или не пользуется платными сервисами. Доступ к вещанию блокируется после разрыва клиентского соглашения.

Без внесения платы можно посмотреть: базовый пакет; информационные программы от провайдера, несколько телемагазинов и радио. Это 20 основных, трансляций, список которых определяется законодательством РФ; три информационных, предназначенных для передачи пользователям полезной информации и сообщений, один телемагазин.

Дополнить список телепередач новыми наименованиями можно, подключив платные пакеты.

Как устранить короткое замыкание

Когда Триколор пишет, что произошло короткое замыкание на антенне, осматривают коаксиальный кабель, соединяющий головки спутниковой тарелки с ресивером.

Визуально нужно проверить оплётку на жиле, а, точнее, не попадёт ли «волосок» от неё на соединительные провода. Начинают такой осмотр с одного конца кабеля к другому, ищут переломы, трещины, которые в будущем приведут к замыканию.

Надёжнее проверить кабель позволит лампочка с фонариком, а также аккумулятор, который можно взять из мобильного телефона. Соединив их проводом, делают цепь. Между ними заключают жилу — она цельная, если лампочка горит, нет – ищут обрыв. Так, по очереди, проверяют каждый проводок кабеля. Они должны хорошо перезваниваться прибором, оплётка тоже, а сопротивление между оплёткой и сердечником высоким. Если лампочка загорится, значит, всё в порядке. Но если лампочка не загорается, имеем низкое сопротивление. Это говорит о замыкании.

Когда это случается, кабель необходимо заменить новым, который предназначен для уличных работ. А чтобы его лучше защитить от атмосферных явлений, можно использовать гофротрубу.

Если кабель слишком длинный, намеренно замыкают его с одного конца между центральной жилой и оплёткой, а с другого проверяют прибором. Он загорелся, значит, экран оплётки, а также сердечник кабеля целые.

Бывают случаи, когда мастера неправильно соединили концы f-коннекторов, что может вывести из строя ресивер, а также LNB. Заметив это необходимо зачистить до 2 см верхнюю изоляцию, оттянуть серебристый экран назад, зачистить центральный провод и накрутить f-коннектор, если он выступает больше чем на 2-3 мм, обрезают лишнее, кроме экрана.

Конкретные модели

Конвертер для спутниковой антенны от Триколор пользуется популярностью из-за своей надежности, к тому же купить его можно по доступной цене. Он не будет стоить дорого, но обеспечит хозяев дома качественным сигналом.


Спутниковая головка от Триколор

Спутниковое телевидение ALYNO имеет конвертер совмещенный С+Ku на основе двух конвертеров.

У него зависимый выход “Хорёк прямофокус Twin-Twin”, обеспечивающий постоянный приём сигнала сразу в двух диапазонах: C и Ku. Работает только вместе с пассивным мультисвичем 4/2. Сделан для офсетных антенн. Колпаки полиэтиленовые.

Конвертер General Satellite GSLF-51E с диаметром волновода: 40 мм (стандартный); тип разъема: 75 F-тип также популярен среди абонентов.

Конвертер Galaxy Innovations GI-301 – конвертер круговой поляризации. Его очень удобно использовать в повседневной жизни.

Проблемы с кабелем

Чаще всего LNB IN замыкание Триколор ТВ происходит по причине повреждения кабеля. Часть вариантов связана с качеством использованной для прокладки продукции. Предназначенный для прокладки в помещении, коаксиальный кабель быстро переламывается и выходит из строя в области наружного антенного блока.

Существующие повреждения линии находятся визуально. Для их ремонта вырезают кусок перебитого кабеля и устанавливают перемычку из провода, оконцованного F-коннекторами.

Чтобы избавиться от проблем при эксплуатации кабельной структуры, рекомендуется:

  • использовать провод для прокладки на открытом воздухе;
  • тщательно закреплять участки кабельной линии, чтобы исключить переламывание, истирание внешней изоляции вследствие раскачивания и трения о стены;
  • в зонах, где есть опасность механического повреждения, размещать провод внутри пластиковой гофрированной трубы.

Проложенная по всем правилам кабельная линия прослужит даже большее время, чем заявлено для примененного провода. Поэтому экономить на закупке его и дополнительных материалов не стоит. Советы по выбору коаксиального кабеля приведены в этой статье.

Полезные советы

Не экономьте и не покупайте конвертеры сомнительно качества из непроверенных источников. Не приглашайте монтировать спутниковую систему непрофессиональных мастеров, проверяйте качество приобретаемой продукции, спрашивайте сертификаты качества. Не берите конвертеры, которые не соответствуют заявленным в статье параметрам.

А лучше всего просто обратиться к оператору спутникового телевидения Триколор ТВ, и заказать фирменное устройство исходя из ваших потребностей. А также можно вызвать мастера Триколор для правильной установки и настройки системы.

Принимая эти простые шаги, вы можете обеспечить себя высококачественным спутниковым телевидением в любой точке нашей прекрасной и большой страны. Не забывайте также, что на официальное оборудование, установленное сертифицированными специалистами, распространяется гарантийное обслуживание.

Получайте удовольствие от качества сигнала с оператором Триколор ТВ!

Подключение к антенне 2 телевизоров

Нередко в квартире устанавливают несколько телеприемников, по одному в каждой комнате. Чтобы разделить сигнал на несколько устройств, применяют специальный разветвитель – сплиттер.

Схема подключения сплиттера к антенне и телевизорам. Штекер F стандарта подключают с одной стороны к коаксиальному кабелю, с другой – к входному разъему разветвителя

Выбор сплиттера зависит от количества приемников: сколько телевизоров, столько и выходов на устройстве. Но нужно не забывать, что сигнал, поступающий на антенну, будет делиться на столько частей, сколько подключено транслирующих приемников.

И если качество сигнала не самое хорошее, то при подключении даже второго телевизора изображение или звук могут сильно пострадать. Исправить проблему реально с помощью усилителя, установленного около антенны (если она пассивная).

О принципе работы усилителя мы рассказали в следующей нашей статье.

В завершение

Чтобы справиться с подобной проблемой, необходимо знать, чего она появляется. Уже в дальнейшем предпринимать соответствующие действия. Следует отметить, что далеко не всегда удается решить проблему самостоятельно, очень часто требуется помощь специалистов, которые проведут ремонт оборудования.

Периодически пользователи спутникового телевидения сталкиваются с различными техническими проблемами и сбоями. Так, многих интересует, почему появляется оповещение, что произошло короткое замыкание на LNB IN Триколор. У подобного сбоя есть несколько причин, которые разберем подробнее.

Сразу хочу сказать, что я далеко не специалист в спутниковом телевидении. Все чем могу похвалится, так это самостоятельной прошивкой тюнера Orton 4050c

Немного погуглил, и понял, что наличие цифрового тюнера DVB-S2 позволяет напрямую подключать к телевизору спутниковую антенну, и смотреть спутниковое телевидение без ресивера. Если говорить простыми словами, то DVB-S2 это встроенный в телевизор спутниковый тюнер. Так, как у меня спутниковое телевидение, то мне стало интересно.

Очень много телевизоров LG (да и не только компании LG), оборудованы цифровым тюнером стандарта DVB-S2. Это можно увидеть в описании конкретной модели. Вот для примера описание характеристик телевизора LG 32LN575U на официальном сайте:

После покупки, я конечно же протестировал работу этого цифрового спутникового ресивера, который встроен в телевизор. Но, все оказалось не так радужно, как вы наверное думаете. Если вы через спутниковый ресивер смотрите примерно 70-80 “наших” каналов (бесплатно), то подключив тарелку просто к телевизору, вы сможете смотреть только полностью открытые, не закодированные каналы. Среди которых, я ни украинских, ни русских не нашел (правда, не очень искал).

Все дело в том, что в прошивку наших спутниковых ресиверов, уже введены ключи, которые позволяют смотреть кодированные спутниковые каналы. В телевизоре же, эти ключи понятное дело не зашиты. И как-то их туда вести, или сменить прошивку, возможности нет. Компаниям, которые выпускают эти телевизоры, это совсем не нужно.

Вы спросите, а для чего тогда вообще этот DVB-S2? Что бы смотреть никому не нужные открытые каналы? Нет, не совсем. Думаю, что все телевизоры, у которых есть цифровой тюнер диапазона DVB-S2, поддерживают САМ-модули. Это такой модуль, в который вставляется карта платного спутникового телевидения, и который в свою очередь вставляется в телевизор, в разъем PCMCIA, который выглядит вот так:

Это интересно:   Как подключить телевизор к компьютеру (ноутбуку) с помощью HDMI кабеля? Телевизор в качестве монитора

Схема получается такая: вы сразу к телевизору подключаете спутниковую антенну, покупаете стартовый пакет какого-то спутникового телевидения с САМ-модулем, и вставляете карту с модулем в PCMCIA разъем телевизора. Запускаете на телевизоре поиск каналов (на спутниках, которые указывает вам ваш провайдер), и смотрите платные, закрытые каналы, которые открываются с помощью этой самой карты от провайдера, которая вставлена в PCMCIA разъем вашего телевизора.

У такого способа, есть несколько существенных плюсов. Например, не нужен ресивер для просмотра спутникового телевидения. И получается один пульт дистанционного управления, каналами вы будете управлять с пульта от телевизора. Это удобно.

Что представляет собой Триколор ТВ?

Это высококачественная спутниковая связь, которая работает на обширной территории (включая Сибирь), и включает в себя множество интересных каналов, даже таких, как ТНВ, который встречается в пакетах довольно редко. Однако, чтобы иметь возможность пользоваться всеми благами данного предложения, нужно уметь его правильно настраивать. Настройка вещания (всех каналов, включая ТВН, и на всей территории, включая Сибирь) возможна, если у вас есть:

  • Ресивер для приёма сигнала телеканалов (включая ТНВ).
  • Антенна нужного диаметра (а именно, 90 см).
  • Два конвертера ― линейной и круговой поляризации.
  • Мультифид.

Пакет вещания от Триколор ТВ становится очень популярным, и подключить его может каждый. Это можно сделать даже без помощи специалистов. Достаточно просто знать, какие настройки нужно выставить. Конечно же, список каналов (Сибирь) не идеален (хотя и включает ТНВ). Там может не быть множества нужных вам каналов, но это не проблема, так как их можно смотреть на других спутниках.

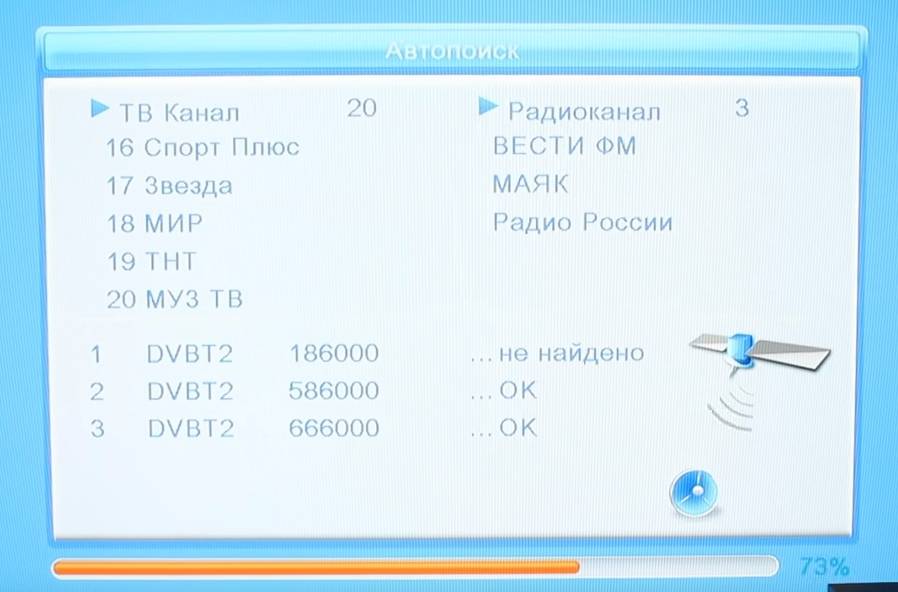

Инструкция для моделей с тюнером DVB-T2

Цифровое вещание на современных телевизорах, которые принимают сигналы без приставки, необходимо настраивать через меню. Лучше запускать автонастройку, которая автоматически прочтет все доступные телепрограммы и сохранит их под номерами. Если выбрать вариант «ручной», придется долго донастраивать каждый канал.

Инструкция по настройке цифровых каналов на телевизорах Самсунг со встроенным тюнером DVB-T2 в автоматическом режиме:

  1. Заходите в меню телевизора. Ищете раздел «Трансляции».
  2. Открываете пункт «Автонастройка».
  3. Указывайте источник сигнала: антенна, кабель, спутник.
  4. Определяете тип каналов – выбираете цифровое вещание.
  5. Нажимаете на кнопку «Поиск» и выбираете «Полный» вариант и «Сканирование».
  6. Ждете завершения настройки. Находите «Сохранить» и наслаждаетесь цифрой.

Бывают ситуации, когда автоматическая настройка не проходит, тогда приходится искать и сохранять каналы вручную.

Ручной поиск: инструкция

Итак, как в телевизоре самсунг настроить цифровые каналы вручную:

  1. Заходите в меню, выбираете вместо антенны кабель.
  2. Нажимаете в пункте страна – Восточная Европа.
  3. Если нужно вводите пин-код: 0000, 1111, 1234.
  4. В параметрах выбираете границы частоты от 298 до 362 тыс кГц.
  5. Переходите в настройки и ставите тип каналов «цифровые».
  6. В режиме поиска ставите «сеть» и нажимаете поиск доступных вариантов.
  7. Сохраняете найденные каналы.

При необходимости ненужные программы можно удалить. Для этого достаточно попасть в подраздел «Трансляции» и там открыть «Диспетчер». Удаление проходит через кнопку «Tools».

Подсоединение к телевизору напрямую

Современные телевизионные панели оснащаются тюнером DVB-S2, позволяющим обойтись без ресивера для получения спутникового вещания. Стоит знать, что подключенный таким образом ТВ будет ловить бесплатные телеканалы, но только на иностранном языке.

Для просмотра отечественных каналов потребуется CAM-модуль, который подключается к телевизору через разъем PCMCIA. Его можно купить отдельно или вместе с пакетом спутникового телевидения у любого из многочисленных операторов, будь то Триколор ТВ, МТС или НТВ ПЛЮС.

Чтобы подсоединить данную антенну к ТВ-приемнику напрямую, следует телевизионный кабель, оборудованный F-разъемом, вставить во вход «LNB Satellite In». Далее следует выполнить настройку каналов. На телевизионных панелях LG, Samsung, Philips, Sony Bravia, Toshiba, Panasonic и других производителей этот процесс очень похож, отличия будут лишь в интерфейсе меню и в названиях.

Итак, после подключения антенны, нужно включить телевизор, открыть настройки и выполнить автоматический поиск каналов. Обязательно нужно отметить спутник в качестве источника сигнала, после чего появится возможность выбрать необходимый сателлит. Далее, если планируется просмотр только бесплатного контента, нужно указать, что зашифрованные каналы необходимо пропустить. После завершения поиска можно будет приступить к просмотру спутникового телевидения.

Телевизоры со встроенным ресивером имеют ряд преимуществ. Во-первых, это отсутствие проводов, соединяющих телевизионную панель и приставку, а во-вторых, это удобство управления, потому что в данном случае используется один пульт вместо двух, которые обычно требуются при подключении антенны через отдельную приставку.

Ошибки монтажа и некачественные компоненты

Чтобы понять, где может возникнуть проблема при монтаже, стоит напомнить, что делать для установки F-коннектора.

  1. 1 см кабеля освобождается от внешней изоляции.
  2. Оплетка и фольга экрана отгибается и укладывается на изоляцию.
  3. Освобождается от внутренней изоляции центральная жила и просовывается в отверстие F-коннектора.
  4. Коннектор с силой накручивается на уложенные на изоляцию оплетку и фольгу.

По алгоритму действия легко понять, где может возникнуть ошибка. При неаккуратном обращении с оплеткой легко оставить тоненькую проволоку, которая коснется центральной жилы и вызовет замыкание. Кроме этого, есть опасность закупки некачественных коннекторов. Продукция мелких фирм зачастую не отвечает нормам точности изготовления и может иметь задиры, заусенцы металлических частей. При накручивании их элементы соприкасаются, вызывая ошибку на ресивере.

Настройка спутниковых каналов (DVB-S2) на телевизоре LG

Я не подключал платного телевидения, и у меня нет САМ-модуля, что бы показать настройку на таком примере. Но, у меня есть обычная антенна, на три спутника: Amos, Sirius и Hotbird. Работает все это дело конечно же через отдельный ресивер.

Но, я подключал спутниковую антенну напрямую к телевизору (напомню, тестировал на телевизоре LG 32LN575U). Запускал поиск каналов на спутниках. Все открытые каналы телевизор находил, и отлично показывал. Сейчас покажу все на примере. Может кому-то пригодится, и будет интересно.

Для подключения спутниковой антенны, на телевизоре LG есть специальный разъем “LNB Satellite IN“.

Куда я и подключил антенну.

Дальше заходим в настройки телевизора и переходим на вкладку Каналы и выбираем Автопоиск.

В качестве источника входного сигнала, выбираем Спутник. Нажимаем Далее.

Следующий этап, это выбор спутника и его настройка. Вы можете нажать кнопку Смена настройки спутника, для того, что бы настроить спутник, на котором хотите выполнить поиск каналов. Или нажать Далее, что бы искать каналы на уже выбранном спутнике.

Если перейти в настройки спутника, то откроется окно с множеством разных настроек. Как видите, у меня качество сигнала и уровень сигнала, почти максимальные. Это значит, что моя антенна настроена на выбранный спутник. В данном случае, это HOTBIRD 13.0E. Есть возможность добавить спутник, просто нажмите на кнопку Добавить спутник. Можно выставить DiSEqC и т. д.

Закрываем это окно, и нажимаем Далее. Выбираем параметры поиска. Если у вас нет CAM-модуля, то походу, можно установить галочку, возле пункта Пропуск зашифрованных каналов. Вы все ровно не сможете их смотреть. Я больше ничего не выделял, и просто нажал Выполнить.

Начнется сканирование спутника и поиск каналов. Будет отображаться общая статистика сканирования, и количество найденных цифровых спутниковых каналов и количество найденных радио каналов.

Можно остановить сканирование в любой момент, нажав на кнопку Остановить. Все найденные каналы будут сохранены.

Как только сканирование закончится, или вы остановите поиск, то сразу перейдете к просмотру найденных каналов.

Можно снова зайти в настройки, на вкладку Каналы. Там будет уже больше доступных пунктов. Можно выполнить ручную настройку, сортировку найденных каналов, настройку спутника, или редактировать транспондер.

Что бы переключится с просмотра спутниковых каналов, например, на эфирное телевидение, или HDMI разъем, нажмите на пульте кнопку INPUT.

Надеюсь, моя статья вам пригодится, и время я потратил не зря

Подключение и настройка комнатной антенны

Антенну устанавливают на подоконник окна и направляют в сторону ретранслятора. Также необходимо удостовериться в отсутствие помех, издаваемых источниками радиосигнала – роутер Wi-Fi должен находиться в нескольких метрах от принимающего устройства. Подсоединяют при помощи коаксиального кабеля, вставляя коннектор провода в специально предназначенное гнездо.  рекомендации зависят от того, оснащен ли приемник встроенным ТВ тюнером или же используется ресивер.

При наличии встроенного тюнера DVB-T2, подключение антенны выглядит следующим образом.

  1. На задней панели найти разъем помеченный обозначением Ant In.
  2. Выключить устройство от сети, вставить штекер антенны в разъем, затем снова включить в сеть. Действие обусловлено соблюдением техники безопасности.
  3. В “Настройка каналов” выбрать тип сигнала, активировать поиск.
  4. Дождитесь окончания поиска, сохраните найденные каналы.

В дальнейшем отсортировать телеканалы в соответствии с предпочтениями.

Для того, чтобы настроить домашнюю антенну на телевизоре при использовании цифровой приставки, действия выполняют в указанной последовательности:

  1. Вставьте кабель антенны в специальный разъем на задней панели ТВ тюнера.
  2. Подсоедините ресивер используя входящие в комплект шнуры – HDMI либо RCA кабель.
  3. После включения в сеть выберите поступающий источник – HDMI или RCA исходя из типа подключения.
  4. В “Настройке каналов” запустите автоматический поиск.
  5. Сохраните и отсортируйте телеканалы.

На данный момент российским телевидением запущены два базовых бесплатных мультиплекса. Выпуск третьего планируется к концу 2021 – началу 2021 года.

Какие виды конвертеров для спутниковой тарелки есть

Конвертер, точнее называемый LNB, нужен для того, чтобы преобразовывать частоту волны “Ku” (10…13ГГц) или “С” диапазон (3.5…4.5ГГц) в 0.95…2.5ГГц, что даёт возможность сигналу передаваться с минимальными потерями по кабелю до ресивера.

Это даёт возможность использовать недорогой коаксиальный кабель и придавать ему длину до 20-30 метров так, чтобы не терялся сигнал. К\

Все конвертеры различаются по шумам.  Их разнообразие велико и по другому принципу.

Есть следующие конвертеры:

  1. Конвертер для “C”.
  2. Конвертер для “Ku”.
  3. Универсальный”.

Конвертер спутниковой антенны LNB C диапазона

Надо определить, в каком диапазоне, “Ku” или “C”, он применяется. Большая разница между устройствами заключается в их работе в различных частотных диапазонах. Конвертер частоты работает в самых разных погодных условиях.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
