Какой водопровод предпочесть: постоянный или разборный
Перед тем, как построить летний водопровод на даче своими руками, необходимо определиться с его расположением. Водовод может быть разборным, проложенным на поверхности почвы, либо постоянным, находящимся под землей.
Разборный
Преимущество летнего разборного варианта заключается в том, что он:
- очень быстро прокладывается и легко подключается к различным водным источникам;
- все его протечки становятся сразу же заметными;
- техническое обслуживание сводится к минимуму.
Однако такую конструкцию рекомендуется перед наступлением холодов разбирать и уносить с участка. Если этого не сделать, велика вероятность кражи водопроводных труб в зимний сезон. Это вынуждает все соединения делать разборными. Также расположенные рядом с грядками трубы будут постоянно подвергаться риску повреждения.
Постоянный
Такая система прокладывается навсегда. Пользоваться проложенным водопроводом можно как летом, так и зимой. Но, если вы планируете использовать его в зимний период, вам придется закопать трубы на достаточно большую глубину, ниже уровня промерзания грунта, либо провести их дополнительное утепление, если глубина их укладки будет недостаточной по каким-либо причинам. Поскольку же речь идет о том, как сделать летний водопровод на даче своими руками, рассмотрим именно такую возможность постоянного водопровода.
Система прокладывается неглубоко в местах газонов, между деревьями. Достаточно будет глубины 25-30 см. Там же, где труба будет проходить под грядками, следует заложить ее гораздо глубже во избежание повреждения при перекопке. Для этого трубы заглубляют на 40-45 см или даже больше. Не стоит волноваться, что зимой трубы порвутся. Осенью, когда надобность в поливах отпадет, вода из труб сливается (для этого они укладываются с небольшим уклоном либо продуваются компрессором). В таком состоянии трубопроводам мороз не страшен.
На фото пример расположения водопроводных пластиковых труб в неглубоких траншеях
Преимущества постоянного трубопровода:
- закрытый летний водопровод на даче из полипропиленовых труб не нужно разбирать и повторно собирать;
- можно использовать зимой при соответствующей глубине закладки;
- трубы никто не украдет.
Из недостатков можно отметить необходимость слива воды из труб осенью. Для этого нужно установить сливной вентиль, находящийся в самой нижней точке системы. Также возрастут трудозатраты на земляные работы. А в случае повреждения придется выполнить немалый объем земляных работ, чтобы устранить дефект.
Преимущества и недостатки БРС
Как и все изделия, быстроразъемные соединения для воды имеют свои плюсы и минусы. Вначале рассмотрим плюсы данных конструкций:
- широта распространения и выбора (быстроразъемные соединения можно без проблем купить практически в любом специализированном магазине);
- относительно небольшая цена позволяет покупать их для бытового использования;
- позволяют обеспечить высокие показатели герметичности стыка;
- БРС благодаря своим конструктивным особенностям легко монтировать и демонтировать;
- БРС многоразовые изделия;
- Сохраняют свои свойства в течение долгого использования.
К минусам можно отнести:
- при использовании комбинации деталей БРС от разных производителей, с конструкции снимается гарантия;
- 20% подобных конструкций делается без возможности взаимозамены.
Поэтому помните, что быстросъемные соединения тоже требуют тщательной проверки и отбора.
Как соединить полипропиленовую трубу со шлангом гибкой подводки воды?
Нужно соединить полипропиленовую трубу и шланг гибкой подводки воды, как это делается правильно?
В начале Вам нужно определиться с диаметром полипропиленовой трубы.
Далее, определитесь что на конце шланга гибкой подводки воды, наружная резьба, или гайка (внутренняя резьба).
То есть шланг может быть «мама», может быть «папа».
Отталкиваясь от этого покупаем вот такие фитинги
Если шланг «мама» (гайка на конце) значит нужна муфта «папа» и наоборот.
Вот, для наглядности, шланг гибкой подводки воды «папа-мама».
Далее включаем паяльник и впаиваем в трубу комбинированную муфту.
Если муфта с наружной резьбой, то под гайкой шланга гибкой подводки воды, есть прокладка, просто закручиваем гайку (придерживаем муфту вторым ключом).
Если муфта «мама», а шланг гибкой подводки воды, соответственно с наружной резьбовой («папа»), то такое резьбовое соединение нужно уплотнять.
Но в начале те же действия, впаиваем муфту к трубе.
Если это полипропиленовые трубы не большого диаметра (16, 20, 25 мм), то можно использовать фум-ленту, или сантехническую нить.
Наматываем фум-ленту на резьбу (наружную, то есть на резьбу шланга гибкой подводки воды, в этом случае) придерживаем комбинированную муфту ключом (я чаще использую сантехнические клещи и закручиваем шланг в муфту.
Если у Вас полипропиленовые трубы армированные, и речь об арилированных алюминием трубах, то перед тем как впаивать комбинированную муфту, зачищаем трубу шейвером.
Если трубы армированы стекловолокном, то пропускаем этот этап (зачистка).
Источник
Внутрипочвенный полив
Прокладываются пластиковые трубы на глубине примерно полметра. В трубах уже имеются отверстия, из которых вода поступает к растениям. Такой способ полива применяется для теплиц. Растения высаживаются в зависимости от расположения труб. Этот способ хорош тем, что трубы прокладываются на постоянной основе. Полив занимает относительно мало времени, не нужно заниматься рыхлением земли.
Недостатком капельного и внутрипочвенного полива является то, что отверстия трубок, которые находятся в почве, могут засоряться.
Образцы схем можно посмотреть в интернете или видео
Для монтажа системы полива чаще всего используются пластиковые трубы. Это обусловлено рядом преимуществ пластика в сравнении с другими материалами. Раньше использовались металлические трубы, которые от взаимодействия с водой и почвой подвергались коррозии. Нужен был специальный сварочный аппарат и трубогиб для монтажа системы. Но металлическая поливная система отличалась механической прочностью. Одним из недостатков металлических труб является то, что вода при замерзании может разорвать трубу.
Пластиковые трубы:
- Не боятся сырости и не подвержены коррозии и гнили.
- Выдерживают довольно большой диапазон перепадов температур
- Достаточно прочные и долговечные
- Гладкие внутри – вода не встречает каких-либо препятствий
- Простота и легкость монтажа.
Схемы разводки водопровода из полипропилена в квартире
Задача по созданию квартирного водопровода только на первый взгляд кажется простой. Схема разводки водопровода в квартире должна предусматривать доставку жидкости от центрального стояка к каждой консоли. В упрощенном варианте это мойка на кухне, умывальник, ванна или унитаз.
Но на практике наблюдается несколько иная картинка. Появляются дополнительные точки водозабора, такие, как стиральные и посудомоечные машины (смотрите как подключить к водопроводу и канализации своими руками), биде, циркулярный душ, а также прочие дополнительные сантехнические потребители. Поэтому может возникать проблема одновременной доставки воды ко многим точкам.
Смотреть видео – разводка тройниками или коллектором
Применяются несколько схем распределения водопроводной воды при усложненной системе ее потребления.
Тройниковая схема
Такой распределить представляет собой центральную трубу, от которой с использованием тройников устанавливаются отводы к каждой консоли. Это наиболее простой способ распределения жидкости внутри системы, имеющий ряд недостатков.
Одним из них является падение давления воды от одного водоразбора к другому. Таким образом, на конец сети доходит только остаточная жидкость из системы, которой может недоставать. Кроме того, при необходимости ремонта или обслуживания любой консоли приходится отключать всю систему водоснабжения, начиная от стояка.
Единственным преимуществом такой схемы является экономичное расходование материалов, а также простота монтажа.
Коллекторная схема
Особенностью такой схемы водораспределения является подача всего объема жидкости к распределительному устройству, называемого коллектором.
При такой схеме подключения имеется возможность установить дополнительное оборудование. Так, на кухонном подводе можно установить дополнительные фильтры биологической и химической очистки, озонаторы, а также другие устройства. Отключенные от основного потока, они будут очищать только воду, идущую на питьевое потребление, приготовление пищи.
При ремонте можно отключить воду только на нужной точке водоразбора, не прекращая работу всего водопровода.
Смотреть видео
https://youtube.com/watch?v=L7rca559ffw
После составления схемы коллекторной системы водоснабжения, ее нужно мелом нанести на места прокладки полипропиленовых труб в конкретных размерах. Особо сложные схемы разводки лучше доверить опытному проектировщику, чтобы избежать ошибок.
Быстросъёмные соединения для шлангов. Быстросъемные соединения для шлангов: описание и виды
В организации современных систем полива быстросъемные соединения незаменимы. Эти детали упростят весь процесс подачи и распределения воды. Основной сложностью остается выбор устройств, так как они отличаются функциональностью, размерами, основным материалом производства.
Особенности
Кроме поливочной системы, быстросъемные соединения могут использоваться в агрегации с компрессорным оборудованием. Например, при покрасочных работах, для подачи воздуха. Все эти системы требуют подключения определенных шлангов. Эксплуатационные особенности быстросъемных соединений различны. Эти детали для соединения шлангов имеют общие характеристики.
- Компактность. Легкий вес соединительного элемента значительно упрощает его эксплуатацию.
- Высокая коррозионная стойкость. Современные материалы изготовления обеспечивают этот фактор.
- Надежность крепления. Это обеспечивается формой изделия. За счет сочетания ступенчатых деталей и уплотнительных колец элементы обеспечивают повышенную степень герметизации.
- Геометрическая форма изделия позволяет быстро подключать и отключать соединение. Быстрая смена шлангов позволяет расширить возможности использования оборудования.
- Быстросъемные соединения удобны тем, что их монтаж доступен любому человеку. Специальных навыков и профессиональных инструментов для этого не нужно. Многие современные соединения снабжены автоматикой. Для скрепления двух частей шланга на разъем достаточно немного надавить.
Материалы и инструменты
Прежде всего, стоит разобраться, зачем использовать именно полипропилен. Во-первых, он в разы дешевле и легче стальных труб, не подвержен коррозии, не накапливает соли на внутренних поверхностях. Во-вторых, выигрывает у гибких шлангов в прочности и долговечности, не теряет своих свойств от длительного воздействия погодно-климатических условий.
Но, пожалуй, главным преимуществом полипропиленовых труб является простота их монтажа — на рынке представлен широкий ассортимент трубопроводной фурнитуры любой конфигурации, стыковка изделий с которой осуществляется простым трубным паяльником с соответствующей насадкой. Тем не менее, полипропилен тоже бывает разным.
- PN10. Рассчитан на холодную воду и относительно малый напор воды, как правило, трубы из него тонкостенные и относительно гибкие.
- PN16. Может работать с водой средней температуры (до +60 C), выдерживает давление в 16 атмосфер, используется в трубах со средней толщиной стенки.
- PN20. Рабочая температура доходит +95 C, высокая толщина стенки и особый состав позволяет трубам выдерживать давление до 20 атмосфер.
- PN25. Имеет армирующие слои, благодаря чему может выдерживать относительно длительное воздействие кипящей воды, справляется с давлением в 20–25 атмосфер.
Для капельного орошения лучше всего подходят трубы марки PN16, в некоторых частных случаях им можно предпочесть PN20, например, в центральных магистралях крупных, сильно разветвлённых систем. Марку PN10 использовать нецелесообразно ввиду малой надежности, да и встретить трубы из её в продаже непросто — слишком малы характеристики по современным меркам. Ну а системы из труб PN25 вышли бы слишком громоздкими и дорогостоящими.
Диаметр изделий определяется в соответствии с расходом воды, который, в свою очередь, зависит от площади орошаемого участка. Его можно приблизительно рассчитать из соотношения 500–750 литров в час на каждые 100 кв. м. Вот диаметры труб, подходящие для разной интенсивности полива.
- 500 л/ч — 16 мм;
- 1000 л/ч — 20 мм;
- 1500 л/ч — 25 мм;
- 3000 л/ч — 32 мм;
- 5000 л/ч — 45 мм;
- 7500 л/ч — 50 мм.
Кроме труб, понадобится фурнитура (повороты под разными углами, крестовины, шаровые краны, переходники). Если полив осуществляется из системы водоснабжения с малым давлением, следует предусмотреть ёмкость для воды.
Главные рабочие инструменты
- трубные ножницы или электролобзик;
- паяльник для полипропиленовых труб;
- дрель со свёрлами;
- нож;
- средства измерения и разметки.
Как сделать водопровод из полипропиленовых труб
Новые технологии и материалы в строительстве появляются постоянно, постепенно вытесняя традиционные материалы. Наглядный тому пример — водопровод. Еще лет пятнадцать назад металл использовали в большинстве случаев — альтернативы , в общем, и не было. Сегодня же практически повсеместно металл меняют на полимеры, так как они проще монтируются, стоят меньше, служат столько же или даже больше. Один из наиболее популярных современных материалов — пропилен. Монтаж водопровода из полипропиленовых труб хорош тем, что его можно сделать своими руками. Для этого понадобится специальный паяльник и некоторый опыт. Паяльник можно взять в аренду, а опыт — дело наживное. Можно потренироваться на самых недорогих фитингах и небольших отрезках труб.
Монтаж водопровода из полипропиленовых труб можно сделать самостоятельно
Какими могут быть системы орошения на даче?
На тип прокладки оросительных коммуникаций влияют, в первую очередь, климатические условия в регионе. В зависимости от выбранного типа системы орошения будет меняться выбор комплектующих и порядок проведения монтажных работ. Всего способов организации системы полива существует несколько:
Устройство дренажных систем. Данный метод применяется, если на участке преобладают многолетние насаждения, которые не требуют периодического перенаправления воды. Такие водопроводы прокладываются один раз и на длительный период времени, поэтому перфорированные системы не подойдут для дачных участков с огородом, который предполагает сезонную смену расположения грядок.
Полив методом дождевания. Подача воды на участок осуществляется при помощи трубопровода различных конструкций. На конечном сегменте водопровода размещается специальный распылитель, обеспечивающий равномерное попадание воды на грядки.
Технология капельного полива. Наиболее экономичный и удобный способ орошения
Капельная система полива минимизирует непродуктивные расходы воды, что особенно важно, если на участке установлен счетчик водоснабжения. Конструкция и тип труб выбирается индивидуально для каждого участка, в зависимости от особенностей произрастающих на нем культур
Выбирается необходимая интенсивность и периодичность полива.
Поверхностный способ полива. Технология, применяемая в основном в засушливых регионах. При ней для подачи воды выкапываются специальные канавы.
Использование поверхностного способа полива может рассматриваться лишь как вынужденная мера при специфических особенностях климата. В целом этот метод имеет массу недостатков – вследствие его применения в структуре почвы происходят необратимые изменения, что приводит к попаданию воздуха к корневой системе растений.
Самый распространенный способ полива — применение распыляющей насадки, надетой на конец водопроводной трубы
Определение, особенности, плюсы и минусы, варианты на рынке
На рынке представлено множество насадок с разными вариантами полива. Разберем основные из них.
Прямой ороситель
Прямой ороситель имеет несколько режимов, позволяющих регулировать напор воды. Для этого нужно лишь произвести поворот кольца на его ободке. Это простая и вместе с тем надежная конструкция.
С ее помощью можно производить полив деревьев, кустарников, мыть машину, окна. Но она не желательна для орошения рассады, растений, которые боятся большой струи воды.
При подборе прямого оросителя необходимо свериться, подходит ли он к диаметру конкретного шланга. Некоторые модели идут в комплекте с соответствующими соединителями и переходниками.
Модели на рынке:
Cell-Fast
Есть возможность регулирования от узко направленной до широкой струи. Максимальное давление 6 бар. Средняя цена 500 руб.
HOZELOCK 2292
Есть возможность регулировать подачу воды от струи до мелкого разбрызгивания. Смена режима полива производится поворотом головки наконечника. Средняя цена 460 руб.
Обычный наконечник для полива сада и огорода
Обычный наконечник прост в исполнении. Имеет три режима полива. Он более долговечен, но не содержит коннекторы и фиксаторы. Если есть желание пользоваться коннектором, то наконечник может установиться на уже имеющийся с диаметром ¾ дюйма.
Но иногда бывают затруднения при установке. Для облегчения процесса лучше воспользоваться техническим маслом.
Наиболее распространенные модели.
Пластиковый наконечник. Имеет 3 режима полива. Есть регулятор расхода воды. Средняя цена 500 руб.
RACO 4256-55/340C
Имеет 3 режима полива, фиксатор для длительного орошения. Есть регулятор воды, коннектор для подключения. Средняя цена 900 руб.
Пистолет
Этот вид пользуется наибольшей популярностью среди садоводов, он позволяет отрегулировать тип распыления и напор струи. Обычно имеет около 5-7 режимов. Рукоятка позволяет насадке удобно лежать в руке. Она легко приводится в действие широким спусковым механизмом, который можно не нажимать постоянно, а зафиксировать.
«Пистолет» позволяет выполнять любые действия: от полива цветов, до мытья машины. Он снимается и одевается без особого труда, подходит для шлангов любого типа, прост в применении.
Использование этого типа в местах, где вода отличается повышенной жесткостью, может привести к известковым отложениям. В моделях, оснащенных спусковым крючком, есть возможность его механического повреждения.
На рынке представлено множество таких насадок, некоторые из них:
RACO 4256-55/343C
Есть 6 режимов полива, фиксатор для длительного полива. Не выдвижной, отсутствует коннектор для подключения. Пластиковой корпус. Средняя цена 900 руб.
Hose nozzle set
Имеет 7 режимов полива. Корпус выполнен из пластика и латуни. Средняя цена 300 руб.
Душ
Длина такой насадки может варьироваться от 30 до 90 см. Этот тип позволяет устроить полив в нескольких вариациях, в виде тумана, дождя. Душем можно орошать как нежную рассаду, так кусты и плодовые деревья.
Обычно имеет изгиб 45 градусов, что позволяет направлять воду вниз. Чаще всего насадки выполняются из пластика, но могут быть и комбинированными, алюминий с пластиком.
Этот вид считается более долговечным. Лучше отдавать предпочтение прорезиненной ручке, которая более комфортно лежит в руке.
Модели.
В комплекте имеется:
- корпус,
- рукоятка,
- уплотнительное кольцо,
- сетка,
- переходник.
Средняя цена 250 руб.
ЖУК с фиксатором цанга ½
Давление в системе 1-2 атм. Материал – пластик. Поток воды не регулируется. Средняя цена 150 руб.
Штанга
Насадки на штанге используются для орошения труднодоступных участков, деревьев. Они могут быть обычными и телескопическими. Обычно штанга изготавливается из алюминия. Она удобна и легка, оснащена несколькими режимами работы, которые позволяют поливать различные культуры, без причинения им вреда.
Наиболее практичной является обычная штанга. Телескопическую можно легко сломать. Поэтому с ней нужно быть особо осторожным.
Насадкой «штангой» легко поливать отдельное растение, она не способна захватить все уголки грядок или клумб. Ей сложно производить полив большой площади, при длительном поливе руки быстро устают.
На рынке встречаются следующие модели насадки «штанги»:
Количество режимов полива – 6. Есть фиксатор для длительного полива. Длина штанги 85 см. Средняя цена 1400 рублей.
RACO 4257-55/545C
Количество режимов полива – 5. Есть фиксатор для длительного полива, регулятор расхода воды. Длина штанги 71 см. Средняя цена 1500 рублей.
Как рассчитать систему капельного полива?
Перед тем как сделать капельный полив своими руками, проводят расчет коммуникаций. Для получения расчетного значения общее количество высадок множат на время полива и затраты воды на одно растение. К примеру, для полива 100 кустов в течение двух часов потребуется 400 литров жидкости с учетом, что на одно растение нужно 2 л/час.
При выборе капельной ленты учитывают длину грядки. Ее максимальная протяженность составляет 100 м. В процессе сборки системы используют специальные плоские капельницы, которые располагают друг от друга на расстоянии от 0,1 м до 0,3 м. Для устройства конструкции применяют специальные трубы или капельный полив из ПНД труб.
Как сделать самому?
Система орошения комплексная, поэтому для каждого отдельного элемента нужна своя инструкция по монтажу.
Ёмкость
Установка бака для воды проводится в три этапа:
- Подготовить крепкую платформу высотой в 2 м. Её можно либо приобрести, либо сделать самому.
Главное выбирать только прочные материалы – вес заполненного бака превышает несколько сотен килограмм.
- На месте соединения с трубопроводом пролива установить кран. Отверстие должно находиться на расстоянии около 10 см от дна.
- Погрузить ёмкость на платформу.
О подставках для бочки читайте тут, на какую высоту устанавливать бак — тут.
Магистраль и отводы
Перед процессом прокладки нужно подготовить компоненты:
- Обработать основные и отводные трубы. Любой срез должен проводиться максимально аккуратно. Для этой цели существует специальный нож, предназначенный для полипропиленовых труб. Компоненты нарезаются по расстоянию от ответвления к ответвлению.
- Создать ответвления-фитинги. Для них нужно подготовить отдельную трубу, куда они и будут установлены. Соединение можно провести обычным сварочным аппаратом. Он нагревает участок трубы до температуры 260 градусов Цельсия, на который затем устанавливается сам фитинг.
Подготовив компоненты системы трубопровода, можно приступить к его прокладке. Легче всего проводится наружная установка, но её легко повредить. Второй возможный вариант – подземная прокладка. В этом случае сначала прокапываются траншеи глубиной до 80 см, в которые и будут установлены трубы.
Порядок прокладки выглядит так:
- К источнику воды присоединяются все дополнительные компоненты, такие как фильтр, бак для удобрений и контроллер;
- Проложить вдоль грядок трубы по составленной схеме. На местах соединения проводится сварка.
- Оснастить отводные трубы трёхходовыми кранами для включения и отключения напора;
- На концы устанавливаются заглушки.
Дальнейшие действия при создании отвода
Компонентов, отвечающих за орошения, два – лента и капельница. Больших различий в работе у них нет, а в установке они уже присутствуют.
Ленточного
Капельную проливную ленту очень легко установить:
- нарезать капельную ленту на части, равные протяжённости грядок;
- монтировать элемент с помощью коннектора в фитинги;
- на конце установить заглушку или кран.
Трубок с капельницами
Установка состоит из четырёх шагов:
- в отводных участках просверлить отверстия — это делается в местах над растениями;
- установить сами капельницы;
- к отводам присоединить турбулентные стойки;
- вставить капельницы в почву рядом с растениями.
Капельный полив своими руками из полипропиленовых труб, видео-инструкция:
Стыковка шлангов с применением подручных материалов
Далеко не всегда есть возможность приобрести фитинги для стыковки шлангов для полива. При этом у дачника всегда найдутся подручные материалы, с помощью которых проблема легко решается.
Так, в качестве самодельного штуцера подойдет любая трубка подходящего диаметра из металла или пластмассы. Идеальный вариант – обрезки полипропиленовых труб. В качестве упора для стыкуемых шлангов можно использовать муфту из того же материала, впрочем, его наличие необязательно.

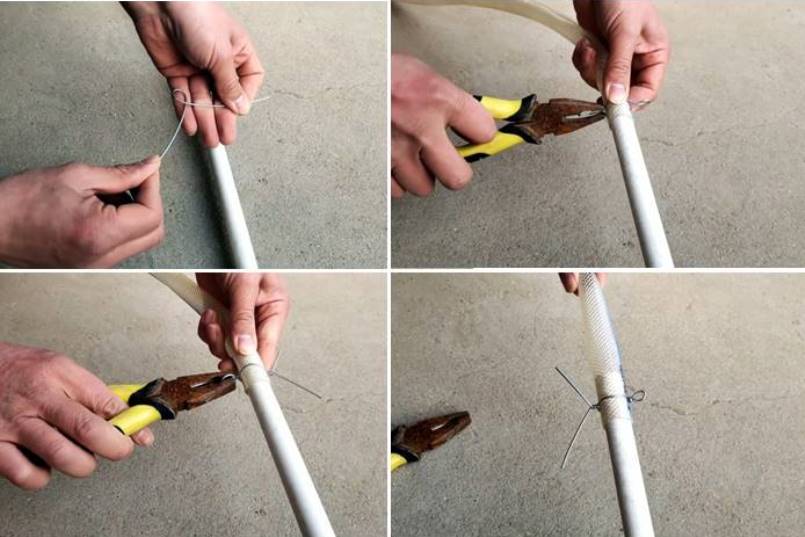

Вместо хомутов подойдет стальная вязальная проволока диаметром 1-3 мм. Если сделать скрутку из проволоки с петлей, как указано на фото, ее можно будет затянуть с двух сторон. При этом шланг получит минимальные повреждения и будет надежно зафиксирован на патрубке с помощью проволоки. Такой способ подходит для стыковки, в том числе и гофрированных шлангов.
