Из каких основных частей состоит слесарная ножовка

Классификация ножовок по типу ручки

Пилы по металлу могут оснащаться различными типами рукоятки:

  1. Пистолетного типа
  2. Прямая

От типа хвата рукоятки зависит как удобство работы с пилой, так и легкость манипулирования пильным полотном. Принято считать, что пистолетная ручка обеспечивает удобство хвата. А ручка прямого типа дает возможность более точно направлять пильное полотно.

Если перед мастером стоит задача обработки заготовок с повышенной точностью, то лучше всего, конечно же, взять пилу с прямой ручкой. Если к точности обработки заготовке предъявляются какие-то особые требования, то лучше всего взять пилу с традиционной пистолетной ручкой.

Классификация пил по типу держателя

Ножовки по металлу используют несколько типов держателя:

  1. Натяжные (2 точки опоры)
  2. Без натяга полотна

Натяг пильного полотна делает зубчатку более жесткой, что в свою очередь обеспечивает пиле высокую надежность и долговечность. Разумеется, существуют некоторые слесарные операции, которые не требуют от пилы натяжения.

Ножовки с натяжным полотном – это подавляющее большинство пил по металлу. В таких ножовках полотно крепится между концами скобовидного держателя. Пилы этого типа оснащаются механизмом тонкой регулировки натяга пильного полотна.

Ножовки с полотном без натяга имеют заметно ограниченную область применения. В таких пилах полотно просто вставляется в ручку, а примерно по центру полотна предусмотрен упорный ролик или поддерживающий кронштейн.

В пилах без натяга полотна режущая часть от центра до противоположного ручке конца просто свободно болтается. Это сделано для того, чтобы тонкая зубчатка свободно проходила в труднодоступные места. Да, надежность таких пил является низкой, но взамен ножовки без натяга полотна обеспечивают возможность реза в щелях и зазорах.

Что еще нужно знать про виды ножовок по металлу.

Конструктивные особенности ножовки по металлу

Конструкция устройства достаточно простая. Ручная ножовка по металлу имеет вид дуги С-образной формы, между двумя краями которой закрепляется (натягивается) полотно. Состоит инструмент из сменного полотна и специальной удерживающей рамки. Ключевая часть ножовки и её основной рабочий элемент – это полотно с зубьями.

Каждый элемент ножовки имеет свои характеристики и особенности:

  • Рукоятка – выполняет основную роль при работе, особенно, что касается комфорта при удерживании на протяжении длительного времени. Лучшими среди всех типов рукояток считаются двухкомпонентные, которые оснащаются специальными резиновыми вставками. Ручка может размещаться сбоку или в верхней части ножовки. Верхнее расположение ручки (модели без громоздкой рамы) понадобятся при работе в тяжело доступных местах или для выполнения кропотливых типов работ.
  • Рама – при помощи неё крепится полотно. Рама может изготавливаться из различного рода материалов. При необходимости распила твёрдых заготовок рама может быть сделана из композитов высокой прочности. Конструкция рамы зависит от условий работы. Так при распиле металла в плохо доступных местах используется ножовка с регулировкой угла наклона полотен либо короткой рамой. Рамка может быть цельной или раздвижной. Предпочтение обычно отдаётся раздвижным рамкам, так как в их устройстве существует возможность крепления ножовочных полотен.

Полотно – это тонкая лента из твёрдых видов стали. Является наиболее хрупкой и тонкой частью ножовки

Поэтому при работе необходимо быть предельно аккуратными и внимательными, уделяя особое внимание деталям для крепежа. Невнимательность может привести к поломке и так хрупкого полотна

На кромке полотен наносятся зубья (резцы) клиновидной формы. Осуществляя выбор ножовки, следует учесть немаловажный показатель – наличие закалки зубьев полотна. Это способно значительно продлить срок работы пилы и увеличить её производительность при обработке твёрдых материалов с высокой степенью жёсткости. При обработке жёстких металлических изделий применяют полотна с маленькими зубьями, а для мягких – с крупными зубьями. Полотна для ножовок выпускаются из разных материалов. Выбирать лучше биметаллические (окрашиваются в любой цвет) или калёные полотна (из никелированной нержавейки с зубьями – тёмный окрас говорит о степени их закалки). Полотна закрепляются в рамке таким образом, чтобы его зубья были расположены в направлении противоположной стороны от ручки.

Конструктивные особенности инструмента влияют главным образом лишь на удобство в использовании ножовки. Скорость пропила, и качество выполненных резов зависит в основном от ножовочных полотен.

Сферы применения и виды ножовок по металлу с фото

Основным назначением данного ручного слесарного инструмента является распиливание деталей из металла, но, благодаря особенностям конструкции, а именно – присутствию мелких зубьев на полотне, с помощью ножовки удаётся выполнять работу со следующими материалами:

  • пластик;
  • поливинилхлорид;
  • древесно-стружечная пила;
  • пенопласт;
  • керамика;
  • ламинат;
  • дерево;
  • оргстекло.

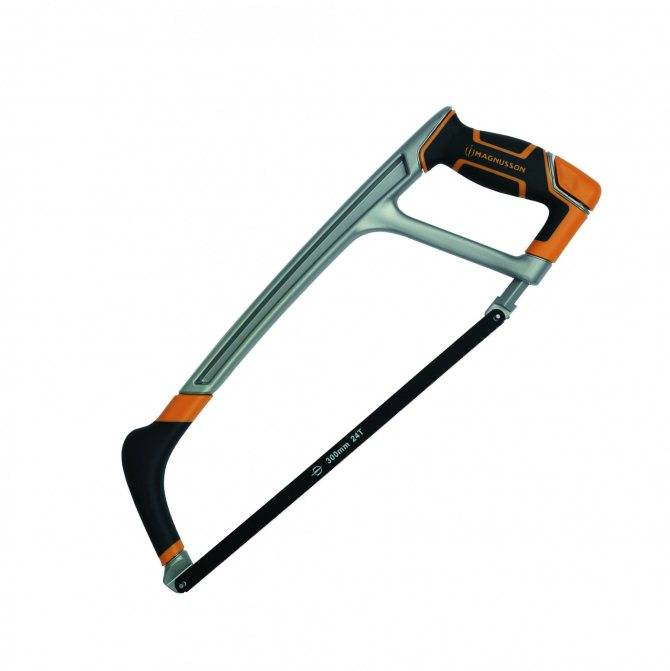

Самая простая ножовка для домашнего применения представляет собой С-образную раму, деревянную ручку и полотно, не самого высокого качества

Именно в силу конструктивных особенностей при работе инструментом удаётся добиться практически идеально ровных краёв заготовок без крошения кромки.

Профессиональные модели отличает надёжная рама, удобная прорезиненная ручка и больший функционал

Как выглядит ножовка по металлу, знает практически каждый, но не все представляют, какие разновидности по целям применения данного инструмента существуют:

  • домашние модели, которые относятся к наиболее доступным вариантам, подходящие для выполнения простых задач в домашних условиях. Чаще всего данный тип имеет дополнительные натяжные винты, простую деревянную рукоятку, располагающуюся в продольной плоскости относительно полотна;
  • профессиональные модели, обладающие более совершенной конструкцией. Для удобства работы они оснащаются прорезиненными рукоятками, а также имеют регулируемый угол установки полотна, что позволяет проводить нестандартные работы;
  • ножовки-ручки. С одной стороны, это самый примитивный тип инструмента по металлу, представляющий собой скобу, в которую устанавливается полотно. Но с другой, подобная мини-ножовка по металлу позволяет проводить работы в труднодоступных местах и делает возможным использовать даже сломанные полотна.

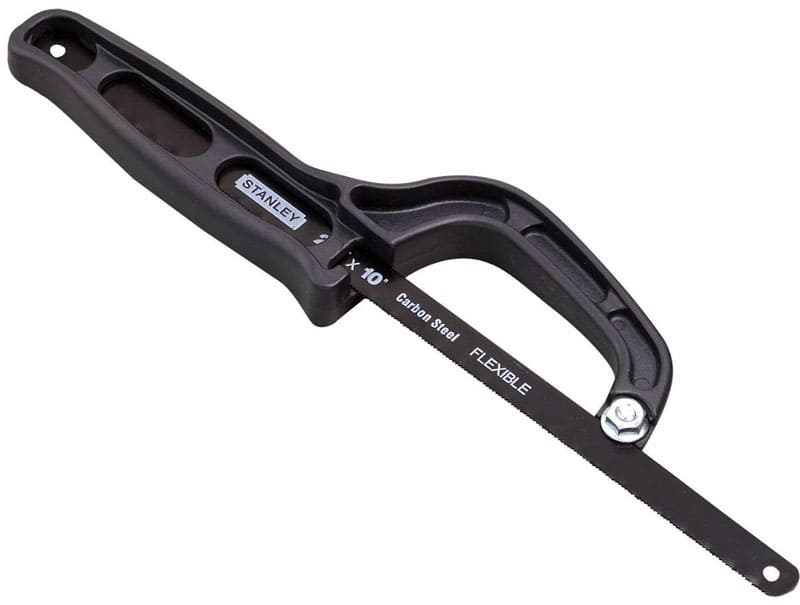

Мини-ножовка ручка позволяет добраться до мест, где простая будет бесполезна

Разновидности ножовок с натяжным полотном

Ножовки с механизмом натяжки полотна отличаются в первую очередь типом самого держателя:

  1. Литой держатель
  2. Полый держатель
  • Цельнометаллический литой держатель – признак профессионального инструмента. Главным преимуществом этого типа держателей является высочайшая прочность. Литой корпус пилы не будет пружинить и деформироваться во время работы, что позитивно отражается как на качестве распила, так и долговечности пильного полотна.
  • Полый держатель – характерная особенность бюджетных пил. Такие ножовки изготавливаются из сортового металлопроката прямоугольного или округлого сечения. Разумеется, и среди пил с полым держателем можно найти весьма прочные решения. Но при высоких усилиях резания полый профиль держателя непременно будет пружинить, из-за чего уменьшается натяжение полотна со всеми вытекающими отсюда последствиями.

Ножовки по металлу с цельным литым держателем обходятся весьма недешево. Многие покупатели недоумевают, когда две практически одинаковых с виду ножовки имеют разницу в цене в 2-3 раза, а может даже и больше. А неграмотные продавцы объясняют ценовую политику «известностью бренда».

В подобных случаях нужно обратить внимание на сам держатель. Если он литой, то пилу можно смело использовать для порезки высокопрочных марок стали и сплавов

Пилы с литым держателем не пружинят, обеспечивая полотну стабильный натяг на всех стадиях резки. В таких пилах полотна редко лопаются и меньше тупятся.

Если держатель полый, то ножовка годится лишь для порезки заготовок из цветных металлов или сплавов (медь, алюминий, бронза, латунь и пр.). В некоторых случаях пилу с пустотелым держателем можно использовать для порезки заготовок из простенькой углеродистой стали.

Как выбрать ножовку по металлу, если иходить из типа рукоятки.

Изготовление

Самодельную ножовку из металла может сделать любой человек без практических навыков

Важно заранее изучить устройство ручного инструмента, способы соединения основных деталей

Рукоять с дугой можно сделать из проволоки большого диаметра, арматуры, металлических полос, профилированной или пластиковой трубы. Останется продумать крепление полотна.

Ножовка — ручной инструмент для распиливания заготовок из разных материалов. Для создания качественных резов нужно научиться выбирать полотна. Нельзя забывать про правила выбора рамки с рукоятью

Важно, чтобы с инструментом было удобно работать, лезвия надежно удерживались в зажимах

ТЕХНОЛОГИЯ

§ 19. Резание металла и пластмасс слесарной ножовкой

Заготовки из сортового проката разрезают слесарной ножовкой (рис. 68). Основными деталями ножовки являются рамка 2, ножовочное полотно 4 и хвостовик с ручкой 6.

Ножовочное полотно представляет собой тонкую полоску из инструментальной стали с двумя отверстиями на концах. На одной или двух кромках полотна нарезаны зубья, имеющие наклон в одну сторону. Ножовочное полотно крепится к рамке штифтами 7 и натягивается натяжной гайкой 1. При этом зубья должны быть направлены в сторону, противоположную ручке.

Натяжение ножовочного полотна не должно быть очень сильным или очень слабым, так как это может привести к его поломке. Как и у столярных ножовок, зубья ножовочного полотна слесарной ножовки немного разведены, чтобы уменьшалось их трение о стенки пропила.

Рис. 68. Ручная слесарная ножонка: 1 — гайка; 2 — рамка; 3 — подвижная головка; 4 — ножовочное полотно; 5 — неподвижная головка; 6 — хвостовик с ручкой; 7 — штифты

Заготовку прочно закрепляют в тисках и в месте резания делают небольшой пропил трёхгранным напильником, чтобы полотно не скользило по её поверхности. Место резания располагают на расстоянии 10…15 мм от края губок.

Во время работы нужно принять правильную рабочую позу и держать ножовку двумя руками (см. рис. 69). При движении ножовки вперёд (рабочий ход) зубья режут металл, а при обратном движении (холостой ход) — не режут. Поэтому при рабочем ходе нужно перемещать ножовку с лёгким нажимом на заготовку, а при холостом — без нажима.

Рис. 69. Работа ножовкой: а — положение корпуса; 6 — положение рук

Ножовку следует перемещать по заготовке таким образом, чтобы в резании участвовала вся длина ножовочного полотна. В этом случае износ полотна будет равномерным, и полотно прослужит дольше.

Резать полосовой металл легче по узкой стороне. Однако толщина полосы не должна быть меньше расстояния между тремя зубьями полотна, иначе зубья поломаются. Если же толщина заготовки меньше этого расстояния, то её закрепляют в тиски между двумя деревянными брусками и затем разрезают вместе с брусками.

Если заготовка имеет большую длину и рамка упирается в её торец, то ножовочное полотно поворачивают на 90° по отношению к рамке и продолжают работу (рис. 70).

Рис. 70. Резание ножовкой: а — без поворота полотна; б — с поворотом полотна на 90°

На предприятиях сортовой прокат режут с помощью механических ножовок (рис. 71), дисковых или ленточных пил.

Рис. 71. Механическая ножовка: 1 — станина: 2 — стол: 3 — машинные тиски: 4 — ножовочное полотно: 5 — хобот; 6 — электродвигатель

Слесарную ножовку, имею щую мелкие зубья, можно применять для разрезания заготовок из пластмассы, например из органического стекла. Чтобы не повредить пластмассовую заготовку при закреплении в тисках, её зажимают в губках тисков между двух кусочков фанеры.

Правила безопасной работы

  1. Надёжно закреплять заготовку в тисках.

  2. Работать плавно, без рывков.
  3. Ручка ножовки должна быть исправной и плотно насаженной на хвостовик.

  4. Заканчивая резание, необходимо ослабить нажим на ножовку, поддержать часть заготовки, которую отрезаем.

  5. Нельзя сметать металлическую стружку или опилки рукой. Нужно пользоваться специальной щёткой.

Практическая работа № 19

Резание металла и пластмассы слесарной ножовкой

  1. По указанию учителя разметьте одну из заготовок: отвёртки (см. рис. 61, а), шаблона для контроля углов (см. рис. 61, 6), кронштейна (см. рис. 67, в), подвески (см. рис. 67, г), приспособления для изготовления заклёпок (см. рис. 62), нутромера (см. рис. 67, д), пластмассового корпуса вешалки-крючка (см. Приложение, рис. 115) — или детали своего творческого проекта.

  2. Закрепите заготовку в тисках.

  3. Разрежьте заготовку.

  4. Проверьте размеры заготовки по чертежу.

Найдите в Интернете и ознакомьтесь с современными универсальными ножовками. Скопируйте их изображения для размещения в электронной библиотечке школьной мастерской.

Проверяем свои знания

  1. Чем отличается пиление столярной ножовкой от резания слесарной?

  2. Из каких основных частей состоит слесарная ножовка?

  3. Для какой цели на заготовке в месте резания делают пропил трёхгранным напильником?

  4. Почему в конце разрезания заготовки нужно ослабить нажим на ножовку?

  5. Как разрезают длинную заготовку?

Правила и особенности работы с ножовкой по металлу

Для работы с ножовкой по металлу не нужно обладать специальными навыками и умениями. Однако при эксплуатации инструмента следует придерживаться определенных правил.

Перед тем как осуществлять распил заготовки, необходимо правильно вставить полотно по металлу для ручной ножовки. Предварительно его нужно расправить по ширине. Затем торцы полотна устанавливаются на посадочные места и фиксируются при помощи гаек. Правильное закрепление исключает вероятность возникновения вибраций в процессе использования инструмента. Режущий элемент должен звенеть от щелчка как гитарная струна. Однако не следует чрезмерно затягивать гайки, так как это может привести к поломке.

Обратите внимание! Оптимальное натяжение полотна определяется при первом прикручивании его к раме без последующего вмешательства. Для минимизации вероятности поломки зубчатого полотна обрабатываемую заготовку необходимо зафиксировать при помощи специальных тисков

Такая мера обеспечит изделию неподвижное положение, что будет способствовать быстрому и качественному распилу. Инструмент устанавливается на заготовку под углом 30-45 градусов, что минимизирует шум и вибрации при выполнении распила, образуя максимально тонкий рез

Для минимизации вероятности поломки зубчатого полотна обрабатываемую заготовку необходимо зафиксировать при помощи специальных тисков. Такая мера обеспечит изделию неподвижное положение, что будет способствовать быстрому и качественному распилу. Инструмент устанавливается на заготовку под углом 30-45 градусов, что минимизирует шум и вибрации при выполнении распила, образуя максимально тонкий рез.


Для работы с ручной ножовкой по металлу не понадобятся специальные навыки и умения.

Разрез заготовки под прямым углом поперек металла осуществляется в исключительных случаях. При этом ровность реза будет определяться наименьшим углом наклона.

Для удобства и безопасности использования ножовки мастеру требуется принять правильную позу. Для хорошей устойчивости при выполнении распила ступни должны быть слегка раздвинуты. Руку с ножовкой необходимо держать под прямым углом. Нужно следить, чтобы движения были спокойными и равномерными. Первое движение производится с небольшим усилием, что позволяет режущему полотну войти в заготовку, а не скользить по линии реза.

Размах движений при выполнении реза должен быть максимальным, доходить до краев заготовки. Нельзя допускать, чтобы дуга ножовки соприкасалась с обрабатываемой деталью. Не следует использовать лишь один участок режущего полотна, поскольку оно быстро выйдет из строя. Дуга должна располагаться ровно, без наклона в разные стороны.

Обратите внимание! Заточка ножовок по дереву и металлу не выполняется, поскольку у такого инструмента полотна оснащены мелкими резцами, после истирания которых необходимо заменить расходный материал. Для уменьшения вероятности поломки полотна заготовку следует зафиксировать в тисках


Для уменьшения вероятности поломки полотна заготовку следует зафиксировать в тисках.

Форма рукоятки

Немаловажным конструктивным элементом инструмента можно назвать рукоятку. Рукоятка ручных ножовок может также классифицироваться по достаточно большому количеству признаков. К особенностям отнесем следующие моменты:

  1. При изготовлении применяются различные материалы. В большинстве случаев рукоятка пластиковая, так как подобный материал легкий и выдерживает воздействие влаги. Также при изготовлении рукоятки может использоваться металл и дерево.
  2. Форма также существенно отличается. В некоторых случаях она представлена простой рукояткой, в других элементом с отверстием.

Важно, чтобы рукоятка была удобной в применении, так как в противном случае длительное пиление может создать массу трудностей. Кроме этого, она должна надежно крепится к рабочей части, так как в противном случае оказываемая нагрузка приведет к повреждению соединения

Гидроабразивная резка металла

Этот метод один из первых начал использоваться для раскроя металла. Заготовки заданной формы вырезали из металлического листа струей воды, смешанной с абразивом и подаваемой под давлением до 5000 атмосфер.

Метод имеет ряд ограничений по марке металлического сплава, толщине раскраиваемого листового материала, хотя позволяет выполнить раскрой деталей со сложной траекторией.

Для повышения производительности процесса существует возможность одновременного раскроя тонких листовых материалов в стопке из нескольких слоев.

Раскрой листового металла значительно ускорился, когда появилось оборудование для термической резки. Теперь для раскроя используют установки плазменной резки. Другой вариант оборудования для раскроя — лазерный станок. Функция раскроя, как правило, является одной из опций заложенной в программном продукте таких машин.

Высокоскоростной раскрой, выполняемый по программе, позволяет максимально выгодно расположить детали на листе, минимизирует отходы. При этом лазерный или плазменный автоматизированный раскрой безопасен, экономичен, не вредит экологии.

Критерии выбора инструмента

Не стоит забывать о том, что следует провести выбор ножовки по металлу в соответствии с рекомендациями, так как допущенные ошибки могут стать причиной приобретения низкокачественного изделия. Даже незначительные дефекты уменьшают эксплуатационный срок. Основные критерии выбора инструмента по металлу заключаются в нижеприведенных моментах:

Форма зуба выбирается в зависимости от наклона режущей кромочной детали. В большинстве случаев при производстве создается классическая форма, так как она является универсальным вариантом.
Довольно важным параметром назовем шаг расположения зубьев. Слишком большое количество приводит к уменьшению производительности и повышению качества среза. Многие производители указывают этот параметр как один из основных, показатель может варьировать в весьма широком диапазоне.
Длина полотна выбирается в зависимости от размеров заготовки, а также самого инструмента по металлу. Этот показатель варьирует в пределе от 300 до 700 мм

На момент выбора следует уделять внимание тому, чтобы на поверхности не было существенных дефектов. Даже после незначительного изгибания изделие должно восстанавливать свою форму.
Рукоятка выполняется в самых различных вариантах исполнения

Специалисты не рекомендуют отдавать предпочтение изделиям с полой рукояткой, так как она может быстро сломаться. На момент выбора рекомендуют взять изделие в руки, оно должно быть удобным. Рукоятка в последнее время изготавливается из двух материалов, за счет комбинирования обеспечивается длительный эксплуатационный срок. Рифление на поверхности снижает вероятность соскальзывания на момент эксплуатации.
Тип применяемого материала при изготовлении основной части. Чаще всего используется сплав, характеризующийся повышенной устойчивостью к воздействию влаги. За счет этого существенно увеличивается эксплуатационный срок.
Натяжение полотна может проводится самым различным образом. От особенностей применяемого механизма во многом зависит удобство применения устройства, а также срок службы используемого полотна.
При выборе также уделяется внимание функциональности. Как ранее было отмечено, некоторые механизмы позволяют проводить наклон полотна или изменение длины режущей части.

В заключение отметим, что ножовка по металлу является базовым инструментом. Даже после появления болгарки она пользуется большой популярностью, так как может прослужить в течение длительного периода и позволяет проводить обработку труднодоступных мест. Рекомендуется отдавать предпочтение продукции известных брендов, так как она прослужит в течение длительного периода.

Слесарная ножовка

Слесарная ножовка необходима для разрезания профильного материала, труб и прутков. Полотно в ножовке должно быть хорошо натянуто гайкой-барашком. Работать со слабо натянутым полотном не только неудобно, но н опасно, так как оно может легко сломаться и поранить руку. Полотна выпускаются с различным шагом зубьев.

Слесарная ножовка ( ножовочный станок) состоит из рамки и режущего ножовочного полотна.

Слесарные ножовки предназначаются для ручной перерезки металла. Наиболее удобны раздвижные ножовочные станки весом от 0 5 до 0 75 кг.

Слесарные ножовки, напильники и отвертки снабжаются деревянными рукоятками с металлическими кольцами. Пользоваться этими инструментами без рукояток не разрешается, так как они не имеют необходимой устойчивости.

Слесарные ножовки, напильники и отвертки должньГ быть прочно закреплены в деревянных рукоятках с металлическими кольцами.

Тиски параллельные нормальные.

Режется уголь слесарной ножовкой или в крайнем случае столярной мелкозубкой, хорошо опиливается напильником ( старым), допускает припаивание провода, при условии предварительного омеднения ( гл.

Разделка конца кабеля бронированною ( а и с экранирующей оплеткой ( о. / – продольный надреч. 2 – кольцевой надреч… – джутвая подушка. 4 – бандаж ич бронелепты или сгадыюй оцинкованной проволоки. 5 – броня. 6 – жиль. и заводской изоляции. 7 – бандаж ич шпа – lara или ниток № 00. 8 – поясная изоляция. 9 – наружный джутовый покров. / W – экранирующая OII. ICIKU. / / – – бандаж ич медной проволоки. 12 – OOMOIKU поливинилхлоридной липкой лентой. 13 -оболочка.

Липший копен кабеля отрезают слесарной ножовкой или секторными ножницами типов НГ-1 н НС-2, предварительно наложив временные проволочные бандажи на расстоянии 20 – 30 мм по обе стороны от места реча. На наружный джутовый покров на расстоянии от конца кабеля, равном длине рачделки, накладывают бандаж шириной 10 12 мм ич бронеленты или оцинкованной ciajibiioii проволоки диаметром I мм.

При ручном распиливании органического стекла слесарной ножовкой следует пользоваться ножовочным полотном длиной 300 мм при ширине 20 мм и толщине 0 6 – 0 8 мм с мелким зубом высотой 0 5 мм и шагом не более 1 мм. Давление на полотно при распиливании не должно превышать 3 кг.

Для ручного резания органического стекла применяются слесарные ножовки. Рекомендуется применять мелкозубые полотна с шагом зуба менее 1 мм.

Для ручного резания органического стекла применяются слесарные ножовки. Рекомендуется применять мелкозубые полотна с шагом зуба менее 1 мм.

Схема устройства простейшего вырубного штампа.

Для ручного распиливания пластмасс толщиной более 3 мм применяют либо слесарную ножовку для металла, либо лучковую пилу столярного типа, а также специальный ручной резак, изготовленный из куска полотна ленточной пилы толщиной 1 мм.

Работа ручной слесаркой ножовкой.

Как работать ручной ножовкой по металлу

Несмотря на отсутствие требований по наличию специальных навыков при использовании ножовки по металлу, не лишним будет знать, как правильно её использовать для повышения результативности работы:

обязательно контролировать положение тела

Оно должно быть удобным, основной упор приходится на ноги, а руки согнуты в локтях под прямым углом;
важно знать, как ставить полотно на ножовку по металлу, поскольку качественное крепление позволит избежать колебаний в процессе распила и предотвратить поломку;
во время пиления инструмент удерживается двумя руками. Исключение делается только для маленьких ножовок по металлу в виде рукоятки

При продвижении полотна вперёд следует усиливать нажим, при возвращении обратно ослаблять его;
не менее важным является чёткая фиксация обрабатываемой детали в тисках, что также позволяет предотвратить повреждение полотна.

Очень важно надёжно крепить заготовку в тисках во время распила

Основные правила резания листового металла толщиной до 0,7 мм ручными ножницами

1. При разметке вырезаемой детали необходимо предусматривать припуск до 0,5 мм на последующую обработку.

2. Разрезание следует производить острозаточенными ножницами в рукавицах.

3. Разрезаемый лист располагать строго перпендикулярно лезвиям ножниц.

4. В конце реза не следует сводить ножницы полностью во избежание надрыва металла.

5. Необходимо следить за состоянием оси-винта ножниц. Если ножницы начинают «мять» металл, нужно слегка подтянуть винт.

6. При резании материала толщиной более 0,5 мм (или при затрудненном нажатии на ручки ножниц) необходимо одну из ручек прочно закрепить в тисках.

7. При вырезании детали криволинейной формы, например круга, необходимо соблюдать следующую последовательность действий:

Разметить контур детали и вырезать заготовку прямым резом с припуском 5… 6 мм;

Вырезать деталь по разметке, поворачивая заготовку по часовой стрелке.

8. Резание следует производить точно по линии разметки (отклонения допускаются не более 0,5 мм). Максимальная величина «зареза» в углах не должна быть более 0,5 мм.

Основные правила резания листового и

полосового материала рычажными ножницами

1. Резание необходимо производить в рукавицах во избежание пореза рук.

2. Резание значительного по размерам листового материала (более 0,5×0,5 м) следует производить вдвоем (один должен поддерживать лист и продвигать его в направлении «от себя» по нижнему ножу, другой — нажимать на рычаг ножниц).

3. В процессе работы разрезаемый материал (лист, полосу) необходимо располагать строго перпендикулярно плоскости подвижного ножа.

4. В конце каждого реза не следует доводить ножи до полного сжатия во избежание «надрыва» разрезаемого материала.

5. После окончания работы нужно закреплять рычаг ножниц фиксирующим штифтом в нижнем положении.

Резание металла ножовкой

Подробности
Категория: Сортовой прокат

Резание металла слесарной ножовкой

Для разрезания заготовок из сортового проката применяют ручную слесарную ножовку.

Полотно слесарной ножовки — тонкая лента из твердой стали, на одной кромке которой нанесены зубья клиновидной формы. Каждый зуб представляет собой резец.

Ножовочное полотно должно быть надежно закреплено в рамке(см. рис. справа 5) натяжным винтом(1), а зубья направлены в сторону, противоположную ручке(4).Ниже вы можете посмотреть фрагмент фильма об изготовлении слесарных ножовок. Полную версию фильма можно скачать здесь и здесь.

Приступая к работе, следует отрегулировать натяжение полотна в ножовочной рамке. Для этого нужно вставить один край полотна в заднюю головку (3) и закрепить шплинтом. Второй край полотна вставить в пропил передней головки(2) и натянуть полотно с помощью натяжного винта-барашка. Слишком сильное натяжение полотна, как и слишком слабое, может привести к его поломке. По разметочной риске делают неглубокий пропил трехгранным напильником. Это обеспечит точное направление движения полотна.

Во время работы нужно принять правильную рабочую позу (см. рис. слева): стать вполоборота к тискам, левую ногу поставить вперед и ступни расположить под углом друг к другу.

Ножовку во время резания держат двумя руками. Положение рук показано на рисунке ниже. Перемещение ножовки осуществляется только руками, а корпус остается неподвижным. Это позволяет экономить силы и обеспечивает высокое качество работы.

Ножовкой можно резать полосовой материал только в том случае, если на его толщине укладывается три или более зубьев ножовочного полотна.

Более тонкий материал закрепляют между деревянными брусками (см.рис. справа). Тонкие заготовки собирают пакетами, т. е. складывают несколько штук вместе и закрепляют в тисках.

При разрезании длинных заготовок не всегда удается довести резание до конца из-за того, что рамка станка упирается в их торец. Тогда полотно поворачивают по отношению к рамке на 90° (см.рис. слева) и продолжают работу.

Заготовки фасонного профиля (уголок, швеллер и др.) при разрезании ножовкой рекомендуется закреплять в деревянных нагубниках (см.рис. справа).

В начале разрезания полосового и квадратного проката ножовку наклоняют слегка вперед. Постепенно наклон уменьшают и после того, как пропил дойдет до ближайшего ребра заготовки, ножовку возвращают в горизонтальное положение.Надо следить за тем, чтобы разметочная риска была сохранена. Если пилить точно по разметочной риске, то после отпиливания размер детали будет меньше заданного на чертеже, что приведет к непоправимому браку.Движение ножовки вперед является рабочим, так как в это время зубья полотна режут металл, а движение назад — холостым. При движении ножовки вперед ее слегка прижимают вниз, обратное движение выполняют без нажима.

Ход ножовки должен быть полным, чтобы полотно изнашивалось равномерно по всей длине. Двигать ножовку нужно плавно, без рывков, ритмично. Скорость движения ножовки может быть от 30 до 60 двойных ходов в минуту. Чтобы уменьшить трение, полотно ножовки покрывают машинным маслом или другим густым смазочным материалом.

Заготовку надо надежно закреплять в тисках.Работать ножовкой надо плавно, без рывков. Заканчивая резание, необходимо ослабить нажим на ножовку и придержать снизу отрезаемую часть.Нельзя сдувать стружку и сметать ее рукой. Надо пользоваться щеткой-сметкой.

На иллюстрации показаны разные варианты слесарных ножовок и различных приспособлений для пиления металла.



Разновидности ножовок, характерные особенности изделий

Ножовка является столярно-слесарным инструментом, она представляет собой разновидность пилы. Главное ее назначение состоит в выполнении распила заготовок и изделий из разного материала.

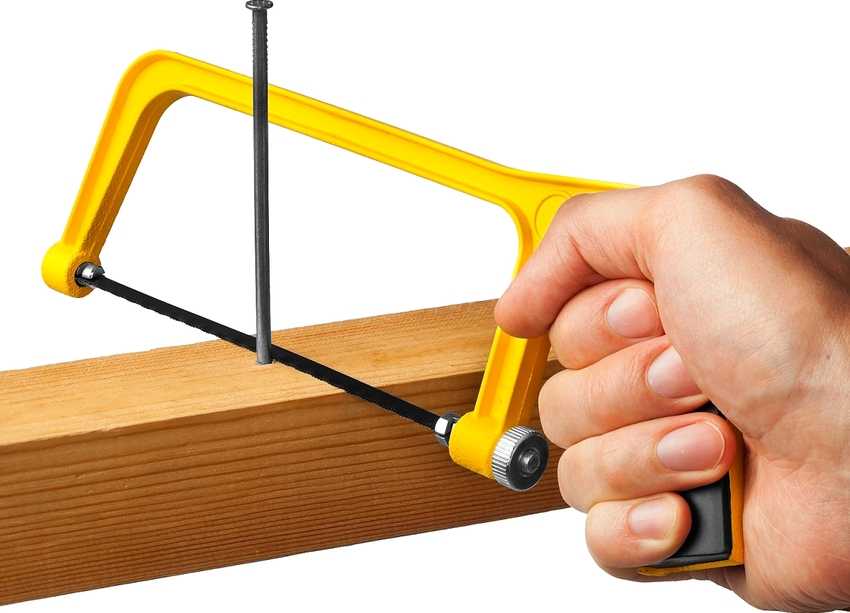

Ножовки по металлу могут быть ручными и электрическими.

Пилы подразделяются на ручные приспособления и электрические ножовки. Последний вариант оснащен двигателем, при помощи которого обеспечивается быстрая и менее трудозатратная работа. Такая сабельная ножовка может быть представлена в виде сетевого или аккумуляторного инструмента. Первый тип устройства работает от электрической сети. Данная ножовка является довольно мощным прибором. Единственным ее недостатком считается наличие шнура, который ограничивает площадь действия.

Сабельные инструменты можно разделить на электрические ножовки по металлу, по дереву и по камню, их полотна отличаются длиной, формой, размером и количеством зубьев.

Аккумуляторная ножовка является более мобильным устройством, которое работает от аккумулятора. Такой тип приспособления характеризуется меньшей производительностью. Одного заряда батареи не хватает для длительной эксплуатации инструмента.

В зависимости от назначения различают ручные ножовки по дереву и по металлу. Первый тип устройств состоит из рабочего полотна, оснащенного острыми зубцами, и рукоятки для удобного захвата. Этот инструмент нередко используется для распила гипсокартона и газобетона.


Ручные ножовки могут быть как по металлу, так и по дереву.

Ручная ножовка по дереву может быть классической, выкружной и шиповой. Первый вариант применяется для продольного или поперечного реза заготовки. Зубцы полотна имеют треугольную форму и располагаются с шагом 1,5-6,5 мм. Чтобы повысить эффективность пиления, следует изучить информацию о том, как наточить ножовку.

Выкружная пила используется для вырезания криволинейных деталей, что обеспечивается благодаря узкому полотну с мелкими зубцами, которые могут располагаться как с одной, так и с двух сторон. Шиповое приспособление применяется для удаления выступающих пазов и шипов с целью получения чистого реза.

Ножовка по металлу является универсальным инструментом, который способен разрезать заготовку из любого материала, включая пластик, дерево, пенопласт, газобетон и т. д. Рабочее полотно у таких пил имеет мелкие зубцы, благодаря чему рез получается более аккуратным, чистым. В процессе работы образуется мелкая стружка.

Как выбрать ножовку по металлу

При выборе оптимального инструмента для домашнего использования следует учитывать ряд параметров. Это обеспечит длительную и удобную эксплуатацию. В их числе:

  • форма зубьев и их шаг. Последний показатель определяет толщину и твёрдость распиливаемого материала. При распиле одновременно должно быть задействовано не менее 3 зубьев;
  • длина полотна, которая также зависит от особенностей обрабатываемого материала;
  • ручка. Она должна быть удобной и не полой, иначе велика вероятность поломки инструмента;
  • стоимость. Этот показатель зависит от качества полотна, зубьев, материалов изготовления и бренда.

При выборе оптимального инструмента самой важной деталью станет полотно и его зубья

Покупая ножовку по металлу, для обеспечения её длительной и безупречной службы, следует не забывать своевременно менять полотна и соблюдать простые правила работы. Ещё раз узнать подробности об этом известном каждому инструменте можно из представленного видео.

Watch this video on YouTube

Предыдущая Бытовая техникаГотовим вкусную и полезную газировку дома: зачем нужен сифон для газирования воды
Следующая Бытовая техникаВся правда о пользе и вреде сковородок с каменным покрытием

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
