Из чего можно сделать мангал?

Показатели для кирпичных конструкций

Правильные размеры для кирпичных конструкций соблюдают исходя из пропорций: свод дымохода по высоте должен быть не меньше 1-1,2 от высоты портала жаровни, а дымохода- не менее 1-1,2 высоты свода. Сечение дымохода зависит от площади портала топки. Оптимальное соотношение 1:8 — 1:10.

Наружные габаритные размеры мангала для шашлыка немного больше металлического аналога, что связано с применяемым материалом. Габариты жаровни аналогичны шашлычнице из металла.

Размеры простой шашлычницы из кирпича в металлической раме

Применяемый огнеупорный кирпич ША-8, размеры 250х124х65 мм, уголок 45х45х5 мм.

Размеры, ммНаружныеВнутренние
Длина634494
Ширина384244
Высота / Глубина200124

Наружные габаритные размеры даны с учетом размера рамы

Какой глубины должен быть мангал зависит от выбранной конструкции, размера и количества слоев кирпича. В данном случае — глубина мангала соответствует высоте кирпича — 124 мм.

Размеры жаровни в кирпичном мангале

Жаровня в комплексе из кирпича отличается по размерам от простой, сделанной на «сухой» кладке. Габариты зависят от размера выбранного кирпича, порядовки, толщины слоя раствора.

При высоте кирпича 6 см, толщине шва 1 см глубина жаровни составит 21 или 28 см при трех- и четырехрядной укладке соответственно. Расстояние от продуктов до углей также регулируют при помощи решеток, размещаемых на разной высоте жаровни.

Размеры, ммНаружныеВнутренние
Длина1000-1400600-1000
Ширина600400
Высота / Глубина1000210/280

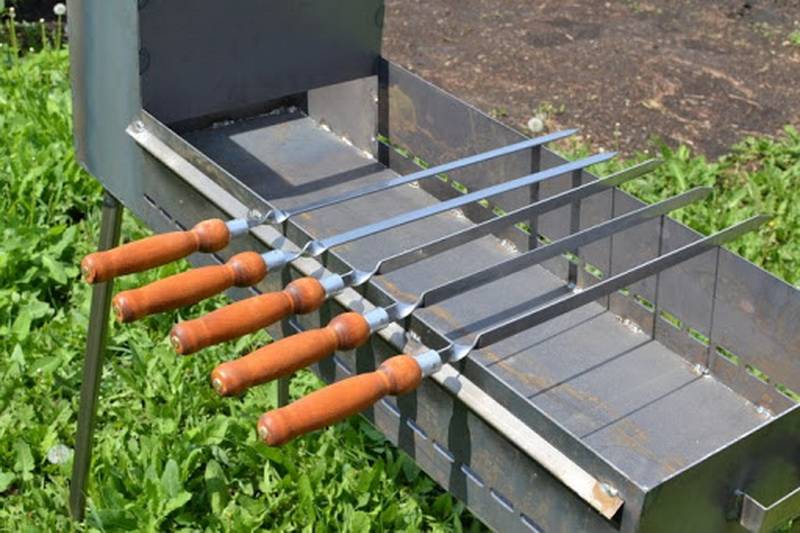

Простой мангал с ручками для небольшой семьи

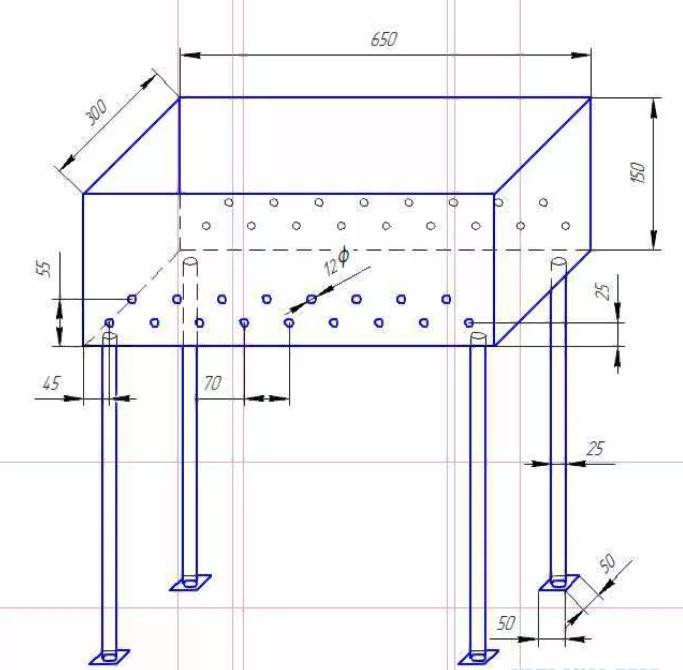

Их металла можно сделать своими руками простой, но удобный мангал с ручками по размерам, рассчитанным для себя. Схема такой конструкции очень проста – это прямоугольный короб с днищем без верха.

Длина определяется индивидуально, в зависимости от личных потребностей. Для небольшой семьи достаточно длины мангала 60 см и ширины 30 см.

Высота стенки максимум 15 см. Не стоит делать выше, иначе требуется больше жара. Ширина металла для этого мангала 4 мм. Вырезать можно по собственному чертежу в любой мастерской.

Делать так:

Вырезать из металла стенки и днище по размерам.

Сделать отверстия в боковых частях в 2 ряда каждые 10 см. Эта мерка зависит от длины мангала. Сначала отмерить и расчертить маркером, затем просверлить.

Сделать запилы для шампуров. Их количество зависит от длины мангала. Можно делать запилы каждые 6 см. Глубина запила примерно 1 см.

Сварить короб точечно изнутри. При этом металл ставить плотно, чтобы не было дополнительной вентиляции в мангале. Из профильной дуги вырезать 2 рейки по 120 см для усиления стенки и изготовления ручек. Такая длина нужна для того, чтобы по краям были выступы по 30 см.

Идеальная высота мангала определяется по росту его хозяина. Согнуть руку в локте на 90° и измерить расстояние от кисти руки до пола. Например, 110 см. В этом случае высота ножки должна быть 95 см (за минусом высоты мангала). Вырезать ножки такой длины.

Приварить ножки. Сделать поперечную стяжку между ними, приварив трубки нужного размера.

Приварить по контуру короба чуть ниже пропилов для шампуров трубки для усиления конструкции и создания ручек.

Приварить поперечные трубки для формирования ручек с обеих сторон.

Мангал готов. Можно при желании его покрасить специальной термоустойчивой краской.

Мангал стационарный с навесом

После изготовления стационарного мангала, желательно соорудить для него навес. Существует масса материалов, которые можно использовать для этого при минимальных затратах времени и денег. Разве что железную конструкции невозможно выполнить без сварки (при желании ее можно заменить стяжкой болтами).

Опоры навесов обычно приваривают к ножкам мангала, но иногда встречаются весьма габаритные конструкции (4х4 м), для которых бетонируется четыре металлических столба.

Сверху на столбы по периметру навеса укладываются уголки 5х5 см, а поверх них – металлопрофиль или любой другой кровельный материал. При желании навес украшается ковкой.

Деревянный навес изготовить проще, но поверхность следует обработать антисептиком и антипиреном.

Преимущества в отличие от стандартного мангала

  1. При строительстве используется подручный материал, поэтому существенно экономите бюджет, оберегая природу.
  2. Простой мангал можно собрать в любом месте человеку даже с нулевым уровнем подготовленности, но с фантазией и сноровкой.
  3. Нет необходимости нести дополнительную тяжесть. Это актуально, если вы планируете пикник без машины.
  4. Жаровня собственными руками всегда делается оптимальных, подходящих габаритов, поэтому мясо не подгорит, а сделается сочным и ароматным.

Недостатки

Из недостатков выделим то, что даже простой мангал требует смекалки и наличия элементарных инструментов. Если на прогулку выбралась женская компания, то соорудить мангал из подручных средств может быть и проблематично.

Как видите, сделать мангал собственными руками из того, что находится рядом весьма просто и быстро. Для этого не нужны особенные навыки и умения. Зато вы всегда можете удивить гостей оригинальным способом подачи блюда.

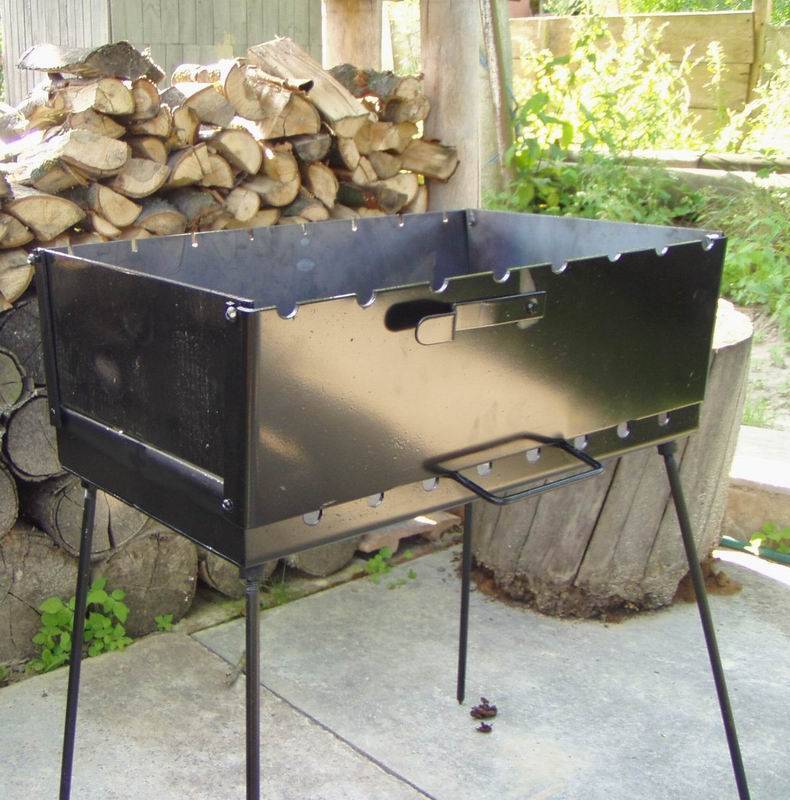

Преимущества, недостатки и особенности металлического мангала

Среди множества дачников особой популярностью пользуются стальные конструкции для жарки мяса. Люди предпочитают делать металлический мангал своими руками в виду следующих плюсов этой конструкции:

  • простота изготовления;
  • доступный, недорогой материал;
  • безопасность эксплуатации при условии соблюдения определенных правил.
  • Есть у металлических мангалов и недостатки:
  • металл может довольно быстро прогорать, чернеть, сама конструкция может становиться хлипкой;
  • более высокие требования по технике безопасности сравнительно с кирпичным мангалом. Металлические стенки сильно нагреваются, поэтому можно сильно обжечься о них.

Главная особенность металлического мангала кроется в простоте конструкции, которая являет собой короб с четырьмя ножками.

Уличный кирпичный мангал в беседке

Уличный кирпичный мангал в беседке или на веранде летней кухни – продуманное и взвешенное решение. Кровля надежно прикрывает всю зону от непогоды, оставляя возможность подышать свежим воздухом. Вместе с тем, у хозяина все под рукой: от дров и посуды до продуктов.

Проект уличного мангала с казаном из кирпича включает:

  • центральную часть с шашлычницей и дымоходом;
  • печь под казан;
  • столешницу с мойкой.

Схемы кладки, порядовка мангала с казаном из кирпича, кладочные чертежи:

  • Ряд 1
  • Ряд 2
  • Ряд 3
  • Ряд 4
  • Ряд 5
  • Ряд 6
  • Ряд 7
  • Ряд 8
  • Ряд 9
  • Ряд 10
  • Ряд 11
  • Ряд 12
  • Ряд 13
  • Ряд 14
  • Ряд 15
  • Ряд 16
  • Ряд 17
  • Ряд 18
  • Ряд 19
  • Ряд 20
  • Ряд 21
  • Ряд 22
  • Ряд 23
  • Ряд 24
  • Ряд 25
  • Ряд 26
  • Ряд 27
  • Ряд 28

Особенности кирпичного сооружения

Мангал — это вид жаровни, рассчитанной на укладку шампуров с нанизанными продуктами. Как правило, это достаточно крупное и многофункциональное сооружение, предназначенное для приготовления пищи в разной посуде. Такой уличный комплекс может состоять из разных отделений:

  • печь;
  • отделение для установки казана;
  • мангал;
  • барбекю;
  • коптильный шкаф;
  • отделение для укладки дров.

Подобные сооружения позволяют одновременно готовить разные виды пищи, что дает им дополнительные возможности. Как правило, подобные сооружения строят из кирпича. Это самый простой и надежный вариант, позволяющий получить внешне привлекательный и удобный в использовании комплекс.

При этом, можно построить отдельный небольшой мангал, предназначенный только для жарки шашлыков, или сразу затеять строительство многофункционального крупного сооружения с массой отделений.

Технические особенности и правильные размеры

Перед изготовлением нужно выбрать правильные размеры мангала для шашлыка. С подробными инструкциями по выбору всех характеристик знакомьтесь в статье «Идеальные размеры мангала».

Кратко:

  • Длину изделия определяет количество едоков. 60 см – наиболее универсальная длина, позволяющая жарить до 10 порций, а также комбинировать шампуры с решеткой.
  • Ширина жаровни. Самая универсальная – 30 см подходит для большинства шампуров и решеток. Если у вас есть хорошие шампуры – ориентируйтесь на их длину. Отняв 8-10 см, получите ширину жаровни.
  • Глубина – не более 20 — 25 см.
  • Толщина стали определяет долговечность конструкции. Рекомендованная толщина – от 3 — 4 мм.
  • Удобная высота мангала для шашлыка – до 1 м.

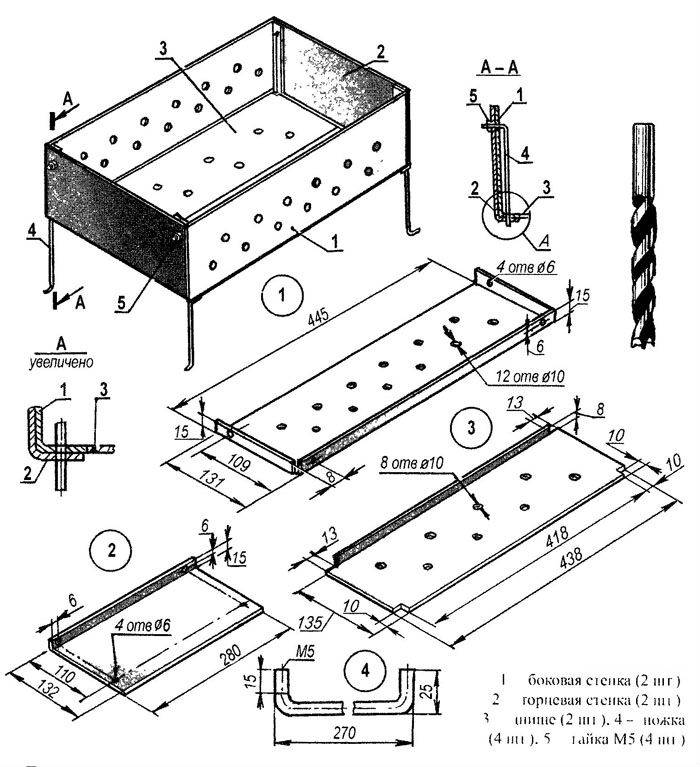

Изготавливать можно по готовым чертежам, которые вы найдете в статье, или подкорректировать их под свои индивидуальные потребности.

За изготовление мангала своими руками может взяться даже новичок с начальными познаниями в сварочных работах и немного умеющий резать металл болгаркой.

Как выбрать?

Перед покупкой разборного мангала важно решить для себя, в каких ситуациях вы собираетесь его использовать. От этого будут зависеть характеристики изделия

При выездах на пикник без автомобиля ничего не остается, как выбирать самые тонкостенные модели, а после использования мангал утилизировать. Если есть автомобиль, то уже легче – можно выбрать мангал со стенками до 1 мм и покрупнее. При использовании на дачном участке и редкой переноске (или сезонном использовании) можно присмотреть крупные и тяжеловесные модели.

При выборе обратить внимание на следующие критерии:

Толщина металла

До 1 мм — конструкция недолговечна, быстро прогорит и деформируется. От 1 до 2 мм — мангал при аккуратном обращении прослужит 2-3 сезона.

При толщине стенок от 2 до 4 мм можно рассчитывать на длительное использование и высокую прочность устройства. Но надо учитывать, что вес у него будет соответствующий. Модели с деталями от 5 мм толщиной встречаются редко.

Высота стенок топки

Оптимальной считается глубина жаровни 15 см, когда мясо равномерно прожаривается на углях. Если шампуры располагаются выше, шашлыки получатся слишком сухими.

Если зафиксировать их слишком низко — мясо пригорит сверху, не успев прожариться внутри.

Ширина мангала

У большинства моделей этот показатель колеблется от 30 см до 40 см. Под ширину топки подбираются подходящие по длине шампуры, либо решетки для гриля.

Длина мангала

Определяет, сколько мяса можно приготовить одновременно. Стандарт на 6 шампуров — 45-50 см. Для большой семьи или многочисленной компании производители предлагают модели около 80 см длиной.

На них без проблем помещается 10-12 шампуров.

Материал

Лучшим выбором считается мангал из нержавеющей стали. Она легковесна, не подвержена коррозии, отличается высокой прочностью и надежностью. На втором месте стоит жаропрочная сталь.

Риск ее деформации во время жарки шашлыка минимален. Конструкционная сталь дешевле, однако прогорает быстрее.

Продувные отверстия

Во многих моделях мангалов предусмотрены вырезы в боковых стенках (колосники), реже на дне. Они необходимы для поддержания интенсивного горения углей. Однако в ветреную погоду слишком большие отверстия могут наоборот привести к появлению неравномерного жара.

В итоге мясо может подгореть по краям шампура, а в центральной части остаться полусырым.

Цена

Мангалы стоимостью менее 1000 рублей близки к так называемым одноразовым устройствам. Толщина стенок топки у них редко превышает 1 мм, а значит материал быстро прогорит. В пределах 2-3 тысяч рублей уже можно найти более прочные модели с толщиной стенок 1,5-2 мм. Крепкий бюджетный вариант, когда цена не столь высока, а мангал прослужит в среднем дольше.

167 руб

1876 руб

6500 руб

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана “Grill House”, гриллер

Если планируется частое использование, и есть возможность вложить в покупку немного больше средств, лучше ориентироваться на более дорогие толстостенные модели проверенных производителей.

Собираем простой навес (крышу) своими руками

Самым простым и надежным дополнением к сварному мангалу считается навес из металла. Этот материал долговечен, с ним легко работать, если у вас есть опыт в сварке, плюс из него можно сделать как стационарные, так и мобильные конструкции. Ниже мы покажем вам один из вариантов навеса, который легко сварить своими руками.

Необходимый строительный инвентарь

Для создания простого, но изящного металлического навеса потребуются следующие инструменты:

Болгарка

Электродрель

Аппарат для электросварки

Трубогиб

Угольник

Рулетка

Маркер

Краскопульт или кисть

В список необходимых материалов входят:

Стальные листы 1,3 мм толщиной

Профильная труба

Стальной прут сечением 10х10 мм

Чертеж и алгоритм сборки

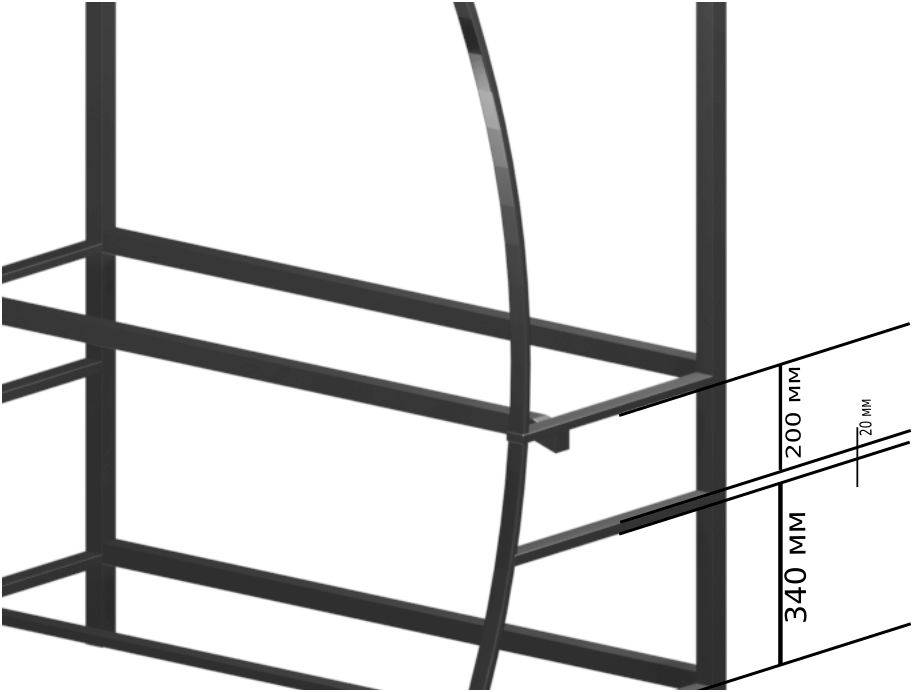

Для начала отпилим два куска профиля 40х20 мм 1750 мм длиной и пропустим их через трубогиб таким образом, чтобы в каждой заготовке получился прогиб глубиной 180 мм. Затем отрежем два куска профильной трубы сечением 40х40 мм также 1750 мм длиной. Сварим две «стенки» каркаса для будущего навеса в соответствии с чертежом. Для горизонтальных планок отрезаем куски профиля 40х20 мм.

В качестве дополнительных ребер жесткости привариваем еще две горизонтальных перемычки из отрезков того же профиля 40х20 мм.

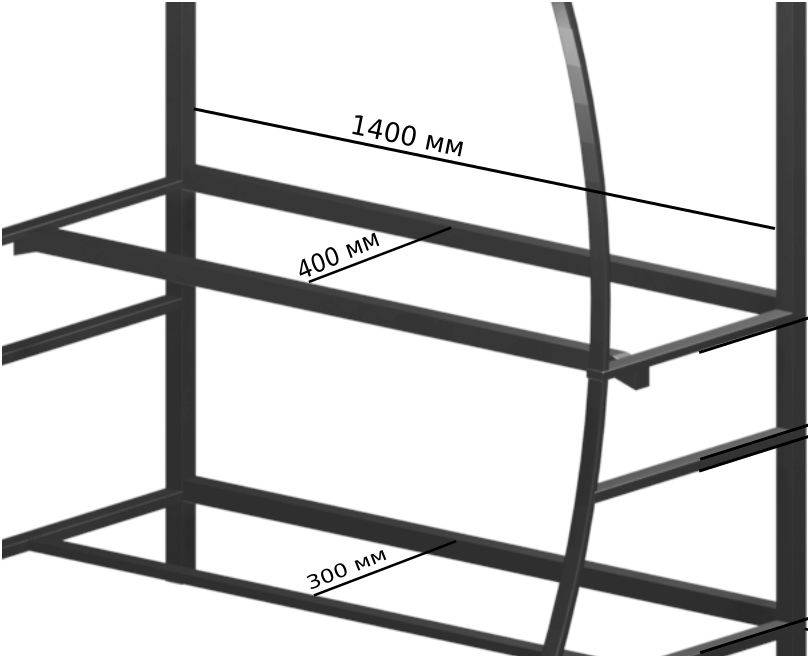

Соединяем заготовки боковых частей каркаса с помощью трех кусков профильной трубы сечением 40х40 мм и одного куска трубы 40х20 мм в соответствии с чертежом. Таким образом мы получим не только ребра жесткости и основные стяжки каркаса.

Два верхних приваренных профиля образуют опоры для установки мангала и металлической, либо деревянной столешницы. Нижняя пара кусков профильной трубы формируют заготовку для дровницы.

Привариваем к верхним горизонтальным перекладинам небольшие столбики из профиля 40х40 мм, после чего закрепляем на них две дуги из отрезков профильной трубы 40х20 мм. Последние должны иметь 2 метра в размахе и глубину прогиба 45 см.

В качестве дополнительного ребра жесткости привариваем кусок профиля 40х40 мм или 40х20 мм длиной 1320 мм. На фронтальную часть конструкции такую стяжку не добавляем.

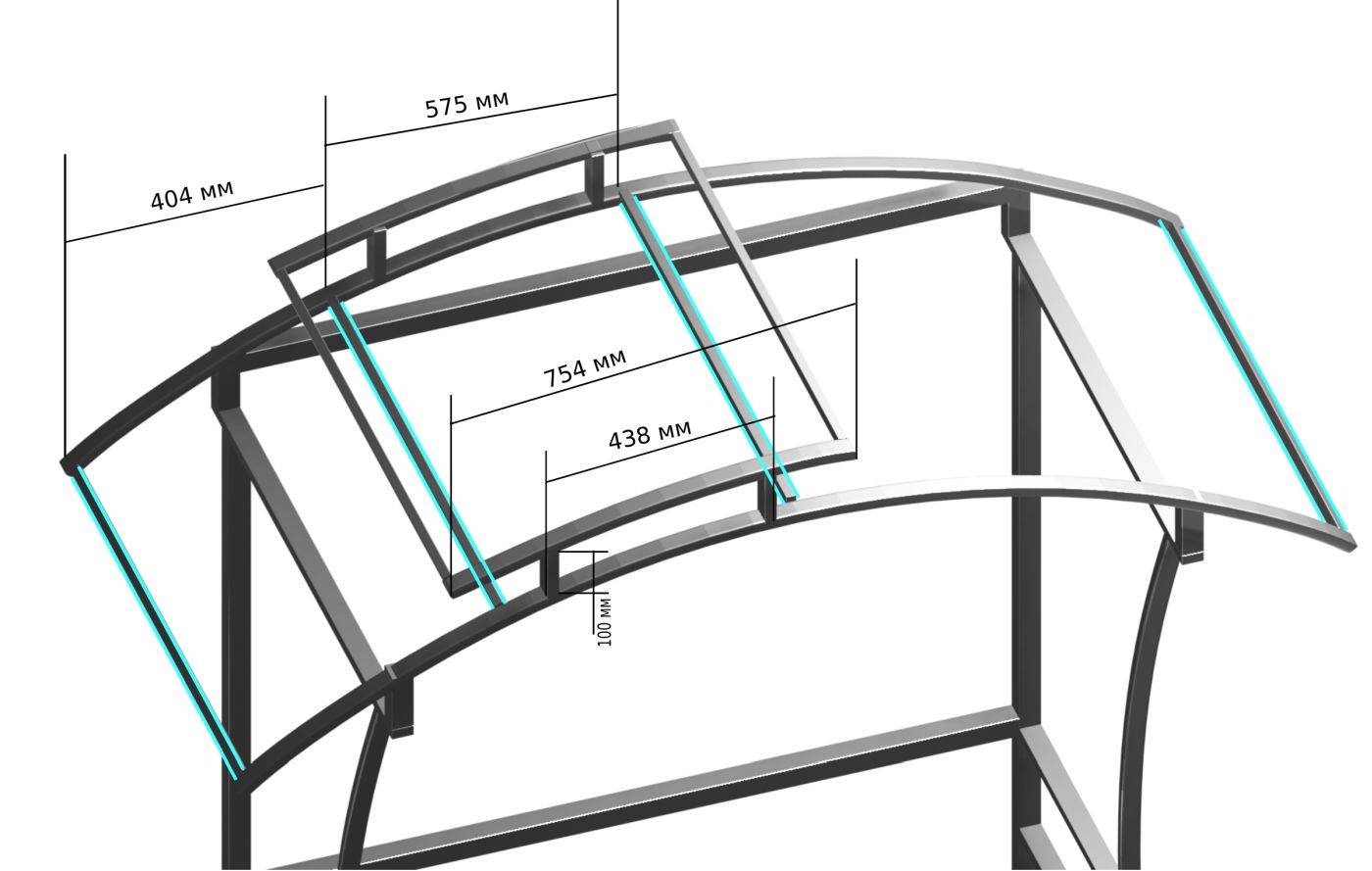

Для обрешетки крыши навеса используем профиль сечением 20х20 мм или 30х20 мм. Привариваем 4 куска трубы к дугам, как показано на чертеже.

Мы расположили три куска профиля над той половиной конструкции, где будет стоять мангал. На другой стороне навеса добавим «шапку» в соответствии с чертежом ниже. Она будет находиться немного выше основной крыши, а через свободное пространство между ними сможет свободно выходить дым.

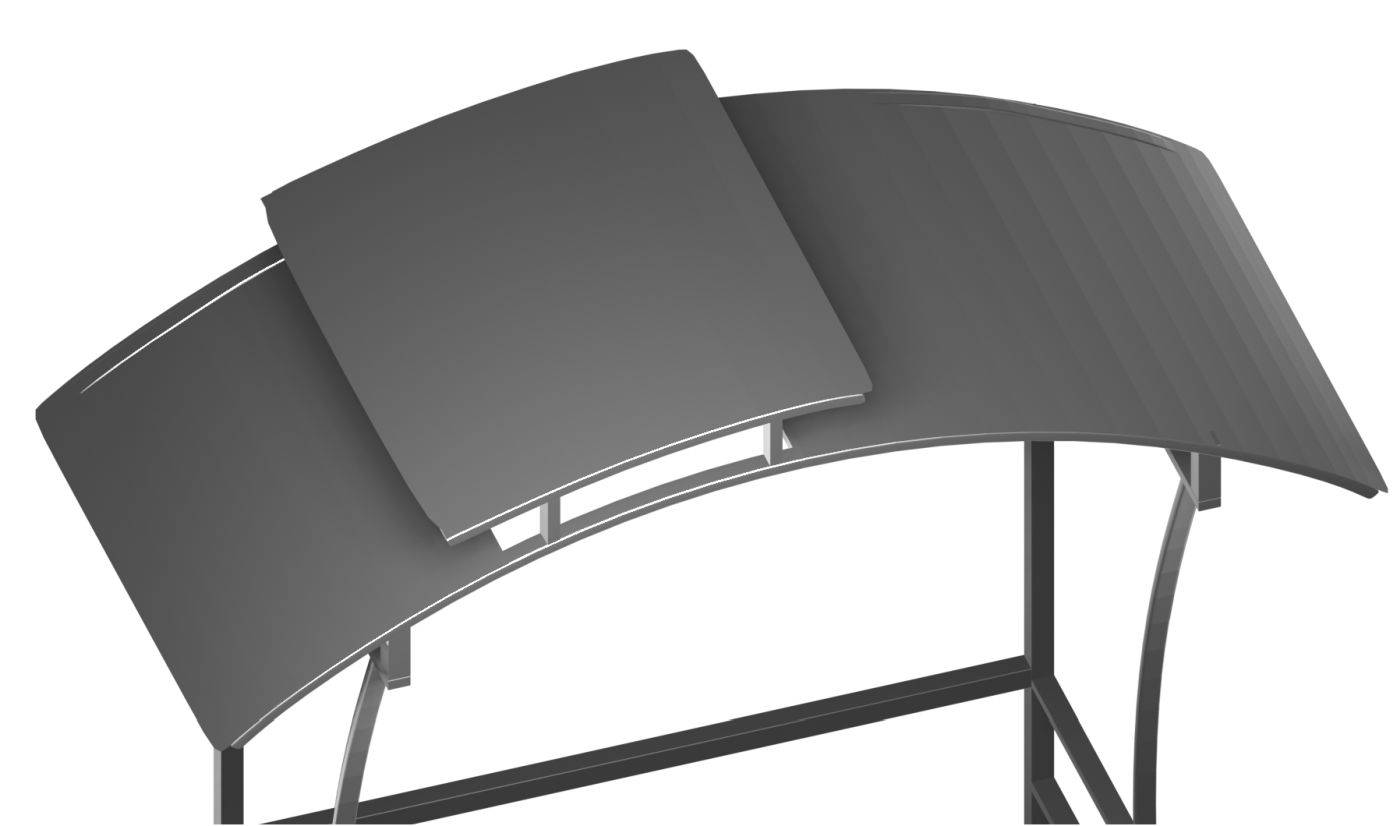

Осталось обварить каркас листовой сталью, чтобы получить крышу.

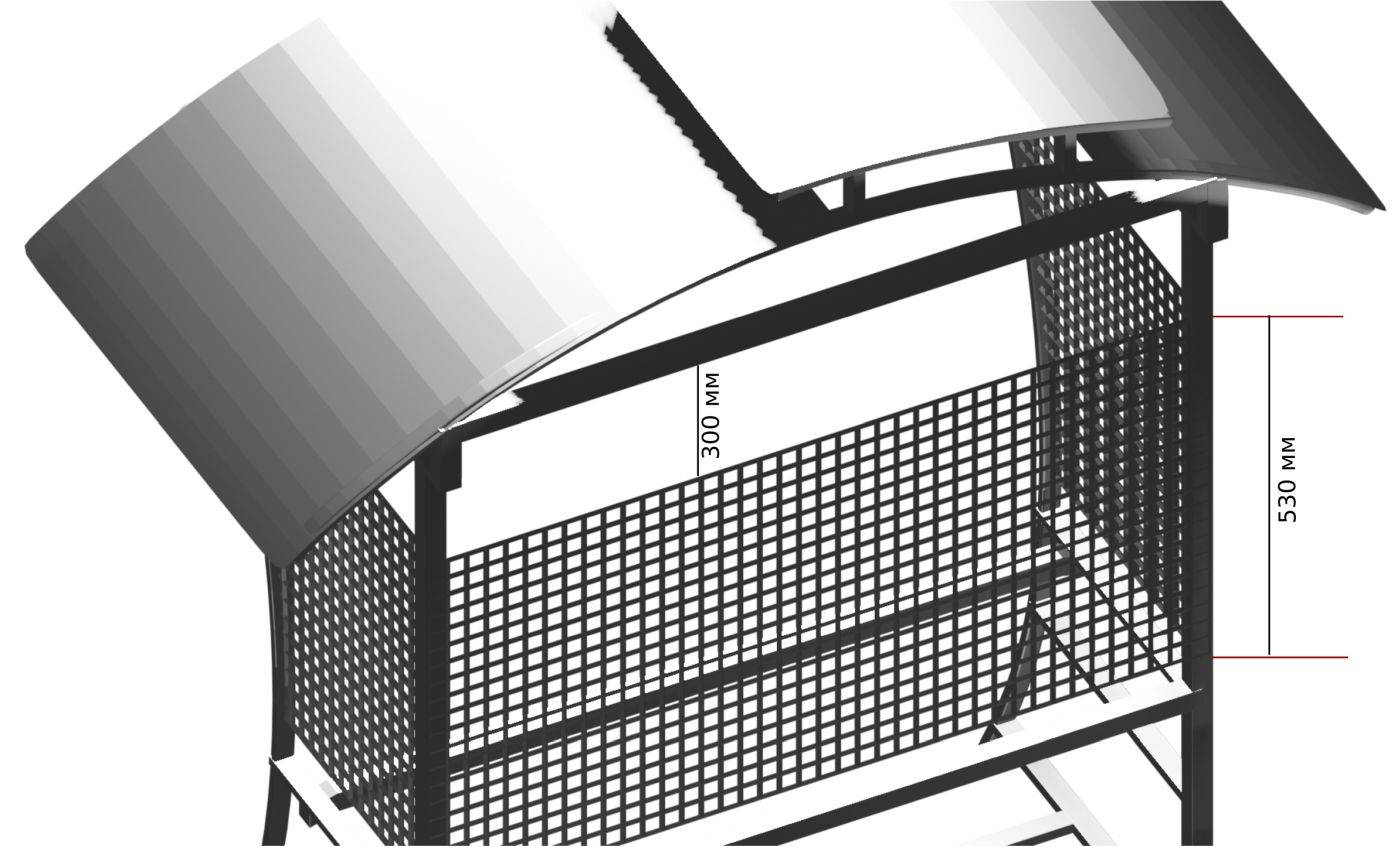

Последний шаг — обвязка. Берем стальной прут сечением 10х10 мм и привариваем к каркасу навеса горизонтальные стяжки, как показано на чертеже. После сварки стяжек привариваем к ним сетку или заполняем пространство между ними любым другим простым орнаментом из прутьев.

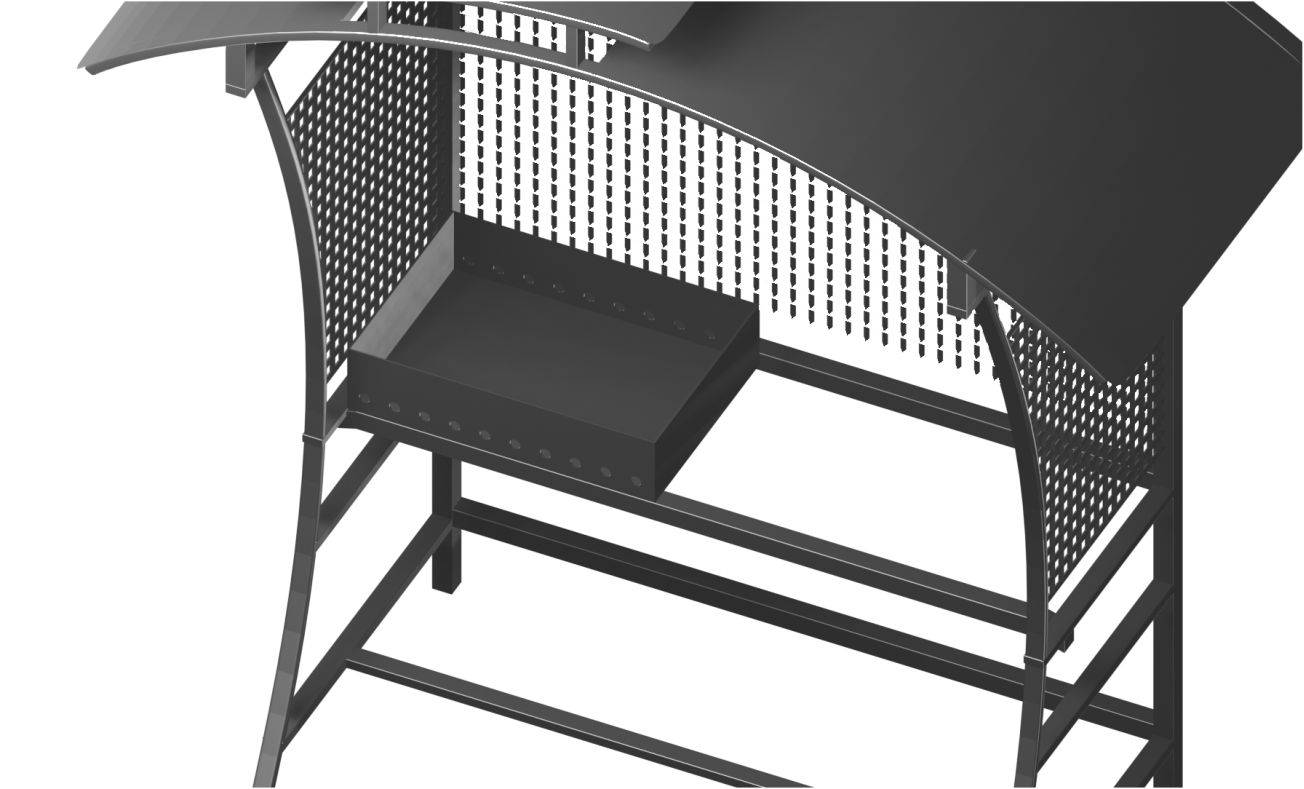

Устанавливаем мангал на место.

Ровняем сварочные швы и покрываем металлоконструкцию краской, устойчивой к воздействию высоких температур.

Осталось установить столешницу из дерева.

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана “Grill House”, гриллер

В идеале навес должен защищать от непогоды не только мангал, но и повара. Для этого при расчете площади покрытия нужно прибавить по 0,5 м с трех сторон от жаровни и 0,8-1 м с рабочей стороны.

Подготовка к изготовлению чертежи и оптимальные размеры

Перед резкой подготовленного баллона нужно помнить о технике безопасности. В баллонах с газами всегда остаются осадочные пары, которые при взаимодействии с искрой или сваркой могут привести к неприятным последствиям.

Изготовление мангала из газового баллона начинается с опустошения емкости, для этого откручивается главный вентиль, стравливается газ

Процедура производится с крайней осторожностью, на хорошо проветриваемом участке, вдали от источников огня или попадания прямых солнечных лучей. Визуально убедится в опустошении баллона возможно с помощью мыльного раствора, достаточно нанести его на выходное сопло, наблюдать за образованием пузырей

Если происходит выход газа, соответственно мыльная вода начинает пузыриться, после этого необходимо открутить вентиль гаечным ключом, полностью удалить его из баллона.

Эскиз мангала

После стравливания газа, необходимо перевернуть газовую емкость, слить весь конденсат. После чего под большим напором подается вода, которая вытеснит остаточные пары, удалит конденсат окончательно. Слив воды необходимо производит в дали от жилых помещений, свойства газа таковы, что при малой концентрации может произойти возгорание. Соблюдение последовательности всех процедур делают работы безопасными для человека.

Чертеж мангала

Для производства мангала своими руками необходимо воспользоваться чертежами. Размеры подбираются при соответствии с объемом и формой баллона, при стандартном оборудовании указывается высота 98 см, диаметр 30 см. Толщина стенок газовой емкости стандартная, но может отличаться от прямого предназначения баллона, составляет 0,3 см, вес баллона 22 кг.

Разметка баллона

Перед изготовлением мангала из газового баллона необходимо разметить его по необходимым параметрам. Для отметки используется обычный мел, процесс происходит следующим образом:

  • Определенный диаметр равен 96 см, он легко делится на равные части. Для равномерности производится разметка по продольному шву.
  • Отметки для размещения шампуров устанавливаются при горизонтальном положении, от шва отступается по 24 см в каждую сторону.
  • Устройство крышки выполняется по отступлению 3 см от шва.
  • От двух полученных линий отступается по 10 см, это делается для параллельного крепления ножек в дальнейшем.
  • Линии разреза под крышку выступают в роли границ, которые нанесены на первом этапе (по 24 см отступа).
  • При наличии внутренних колец в конструкции баллона, необходимо производить работы аккуратно, чтобы не повредить их. В дальнейшем они будут исполнять роль держателя крышки.

Схема разметки газового баллона

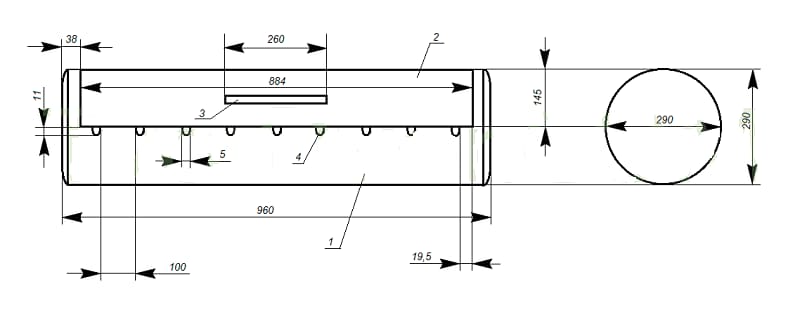

Разметка и размеры будущего мангала в чертеже

Работа по изготовлению мангала не требует особых чертежей. Необходимо разметить параметры будущего мангала исходя из размеров баллона. Определенной схемы мангала из газовых баллонов не требуются, все зависит от функциональной принадлежности, размеров устройства. Высота разреза и крышки регулируется от используемых горючих средств. Если будут использоваться готовые угли, возможно разрезать баллон пополам, при случае горения дров крышка должна быть выше, чтобы не вываливались заготовки.

Выбор газового баллона

Для газового мангала используется подходящий материал, в том числе и баллон. Найти соответствующий баллон для мангала можно на даче, если использовалась пропановая газовая горелка, в пунктах приеме металлолома или частных объявлениях. Газовый мангал стандартно изготавливается из баллона емкостью 50 литров. Основными критериями при выборе является целый корпус без ржавчины и окислов, чтобы предотвратить дальнейшее разрушение готового изделия.

Процесс изготовления мангала из баллона

Полезные советы

От выбора вида металла зависит долговечность мангала. Поэтому эксперты рекомендуют использовать жаропрочную сталь. Чугун по долговечности, надёжности, способности удерживать тепло соответствует всем требованиям, но для работы с ним необходимы профессиональные навыки. По поводу оцинкованной стали однозначного мнения нет. Одни считают, что она опасна, так как при высокой температуре возможно выделение вредных веществ. Другие полагают, что нагреть жаровню дровами до такой степени невозможно. С тем, что нержавеющая сталь самый лучший материал согласны все. Мангал, сделанный из неё, прослужит несколько десятков лет.

С места, где установлен мангал, нужно убрать сухую траву, ветки и прочий легковоспламеняющийся мусор, а рядом поставить ящик с песком. Если в конструкции использованы деревянные детали, они должны располагаться на расстоянии не менее 20 см от корпуса. Чтобы дым не мешал отдыхать, рекомендуется установить вытяжку с короткой трубой. Она по площади равна мангалу и крепится к его корпусу.

При уходе за мангалом необходимо соблюдать следующие правила:

  • нельзя заливать угли водой, так как это приведёт к деформации металла;
  • потёки жира удаляются тряпкой с песком;
  • для защиты от неблагоприятных погодных воздействий нужно мангал регулярно смазывать растительным маслом.

Для изготовления металлического мангала не требуется высочайшая квалификация и дефицитные материалы. Возможно, что первый экземпляр получится кривобоким, но не надо опускать руки. Следующий мангал получится не хуже заводского.

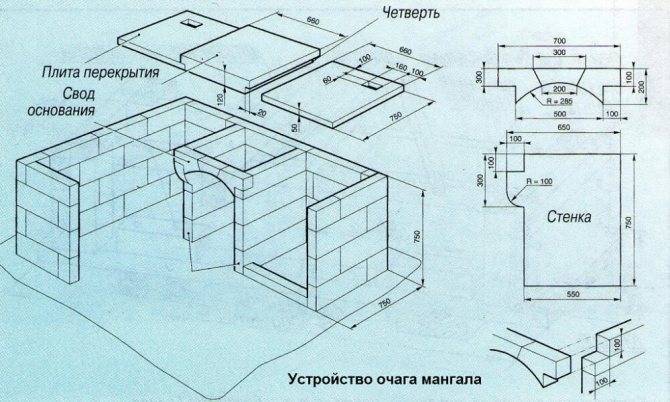

Мангал и камня или кирпича

Более основательное сооружение — конструкция из камня или кирпича. Она строится на постоянном месте, имеет более презентабельный вид и может даже украсить собой весь дачный или приусадебный участок. Однако прежде чем решаться строить такое сооружение своими руками на даче, нужно подумать, как часто будете мангалом пользоваться. Если редко и в том числе в зимних условиях, то лучше пользоваться металлическим или каменным, потому что кирпич известен тем, что отлично впитывает влагу из окружающей атмосферы. Проще говоря, чтобы протопить такой мангал в осенне-зимний период, вам понадобится куча времени и дров, пока, наконец, он дойдет до нужной для шашлыка «кондиции». В этом смысле лучше иметь все же каменное сооружение или сварить переносной металлический мангал.

Что касается того, каким должен быть чертеж мангала стационарного типа, то тут все зависит от индивидуального проекта и решения

Важно только, что расчет производится исходя из высоты, ширины и прочих характеристик. Немаловажно и то, как выглядят порядовки — особенности кладки кирпича

Кирпичный мангал отлично впитывает влагу из окружающей атмосферы

Ход работ при устройстве кирпичного или каменного мангала:

  1. Заливка бетонного армированного основания и отмостки не меньше 10 см.
  2. Укладка слоя гидроизоляции.
  3. Укладка красного замоченного кирпича на раствор из песка и глины.
  4. Каждый третий ряд армируется сеткой и перевязкой из кирпича.
  5. На кирпичах подового ряда оставляют просветы для хода воздуха. По краям топки предусмотреть металлический уголок.
  6. Устройство дымоотводной трубы — может быть кирпичной и металлической.

Сделав кирпичный мангал своими руками, неплохо оборудовать и прилегающую территорию — например, заняться устройством навеса.
