Что такое футеровка печи

Сравнительная таблица футеровочных материалов

Материалы
Удельный вес продукта (плотность), кг/м3
Возможная рабочая температура, макс., 0C

Кирпич обычный глиняный
1600
700

Вата базальтовая
100
750

Слой из вермикулита
150-250
1100

Шамот (раствор или готовый кирпич)
1800-2000
1300

Каолин плотный
2400-2500
1400

Муллит (чистый/маты)
до 3030
1800 / 1600

ВАЖНО! В условиях производства – на металлургических и других предприятиях, где используется обработка сырья и готовых изделий горячим способом, печная защита чаще всего изготавливается из камня или шамотного кирпича. В «тесных» домашних условиях более приемлемы альтернативные варианты

Подробнее о растворах

Торговая сеть предлагает следующие смеси: «Мертель огнеупорный», «Печникъ». Они представляют собой порошок, который надо разводить водой. Кладка осуществляется с предварительным увлажнением шамотного кирпича. При этом его не надо выдерживать в воде некоторое время, достаточно лишь окунуть в нее и сразу вытащить. Стыковочные швы заполняют на всю высоту кладки.

Сделать расчет смеси можно, исходя из следующих усредненных данных: на 100 кирпичей шамотных требуется 65±10 кг сухой смеси. Второй вариант расчета: на 1 м3 кладки расходуется 100 кг готового раствора. Максимальную защиту кладка приобретает после протапливания печи, которую начинают, когда раствор полностью затвердеет.

Ремонт футеровочного слоя.

Вообще, перед началом каждого отопительного сезона специалисты советуют тщательно осматривать футеровочный слой на предмет повреждений. Если какие-то участки разрушились, их можно восстановить. Для этого, так же, как и для кладки шамотных кирпичей, можно использовать готовые смеси или самостоятельно приготовленный раствор из глиноземистого цемента и шамотного порошка. Смесь нужно нанести на место повреждения, а затем обжечь огнем, например, газовой горелкой. Чтобы избежать повторного разрушения, не пользуйтесь печью сразу, подождите примерно неделю.

Все эти теоретические знания позволят начинающему печнику справиться с процессом футеровки. Однако нужно отнестись к этой работе очень внимательно и тщательно соблюдать все правила. От этого будет зависеть не только крепость футеровочного слоя и самой печи, но и здоровье, а иногда и жизнь людей.

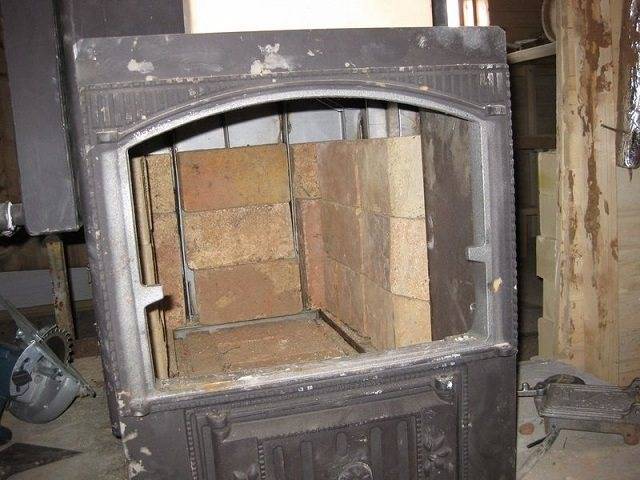

Что такое футеровка

Футеровка – это оболочка из кирпича, которая обустраивается внутри топки. Она очень устойчива к воздействию даже самых высоких температур. Это позволяет печке служить многие годы, потому что она защищена от перегрева.

Футеровку нельзя рассматривать как самостоятельный элемент, потому что она тесно взаимодействует и с материалами, из которых выложена печь, и с внутренней средой топки, в которой осуществляется процесс горения.

Футеровка может представлять собой не только выкладку из кирпича, но и из других материалов. В качестве таких материалов выделяют три вида огнеупорных веществ, различающиеся по своим химическим свойствам:

• Кислые.
• Основные.
• Нейтральные.

У них происходит разная реакция на вещества, которые возникают в процессе горения топлива.

Футеровку производят только тогда, когда будут проведены все инженерные расчеты и будет выбран материал для нее. С помощью этого расчета добиваются максимального эффекта, учитывая особенности материала и самой печи. Кроме того, футеровка защищает различные элементы печи от химического и механического воздействия.

Нужно ли замачивать шамотный кирпич перед кладкой?

Даже у опытных печников нет однозначного ответа на этот вопрос. Однако, изучив физические свойства шамота, можно убедиться, что в некоторых случаях, перед тем, как сделать футеровку печи, увлажнять кладочный материал просто необходимо:

1. когда кладка ведётся бывшим в употреблении кирпичом. Во время предыдущего использования поры материала забились частицами пыли и кладочной смеси, и чтобы открыть капилляры в его структуре, кирпич замачивают. После того, как кирпич вынимают из ёмкости с водой, следует дождаться пока с него стечёт вся жидкость, а уже затем использовать для кладочных работ;
2. при возведении отопительного прибора в летний зной, а вот при повышенной влажности осенью или весной уже лучше кирпич не замачивать.

Паровое отопление от печки своими руками

Чтобы не монтировать отопительный котел для устройства системы парового отопления и тратить на это денежные средства, можно использовать имеющуюся в доме печь.  Она будет выступать в качестве теплоисточника с недорогим твердым топливом, к тому же, она не зависит от центрального газо- и электроснабжения. Парогенератором выступает теплообменник, который можно изготовить на заказ или самостоятельно. Недостатки печи-парового котла такие же, как у обычной печки или камина: отсутствие возможности точной регулировки температуры нагрева, отсутствие полной пожаробезопасности,  а также возможность задымления помещения из-за неправильной растопки. Таким образом, недостатков у печи-котла столько же, как у обычной, а преимуществ гораздо больше.

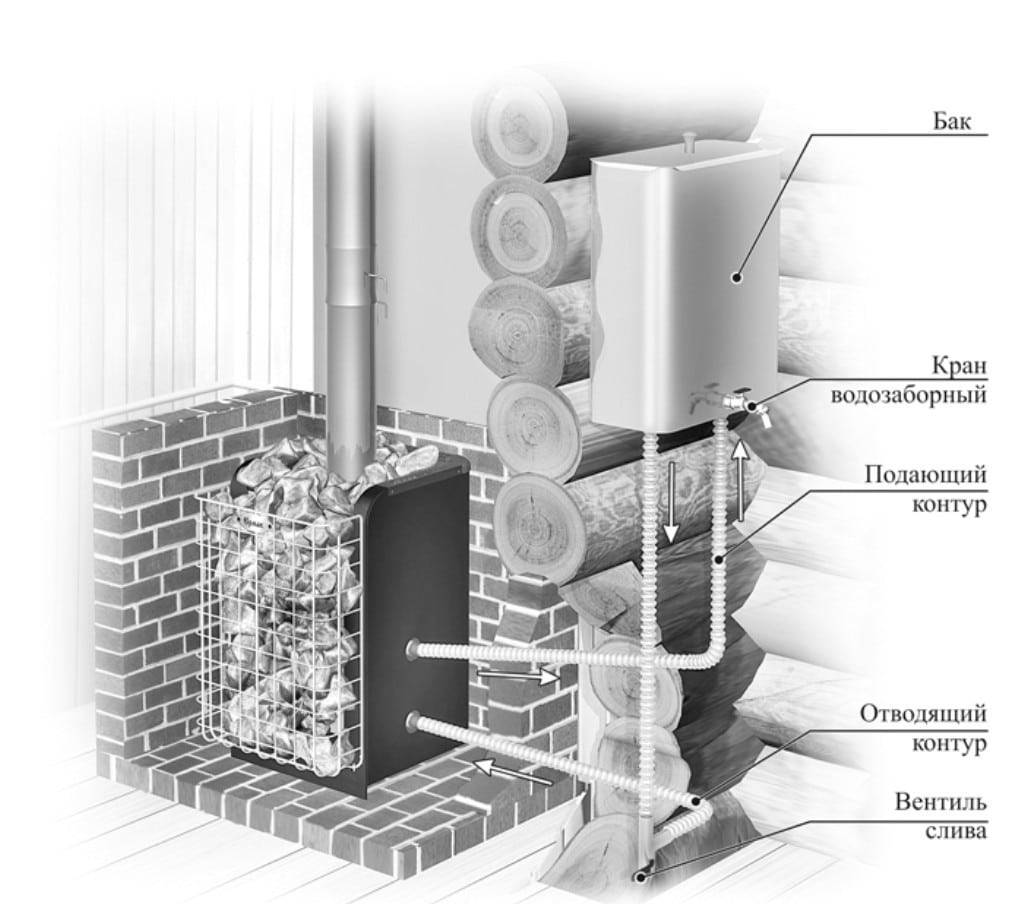

Паровое отопление от печки

Перед тем, как от печки сделать паровое отопление, необходимо проверить теплообменник на предмет герметичности. Сделать это можно следующим образом: внутрь устройства заливают керосин, швы при этом обводятся мелом. Места, где мел потемнел, означают протечку, а значит, использовать это устройство для системы парового отопления нельзя.

Для отведения парового отопления от печки понадобятся следующие составляющие:

• Батареи отопления. Их количество должно быть равно числу окон помещения.

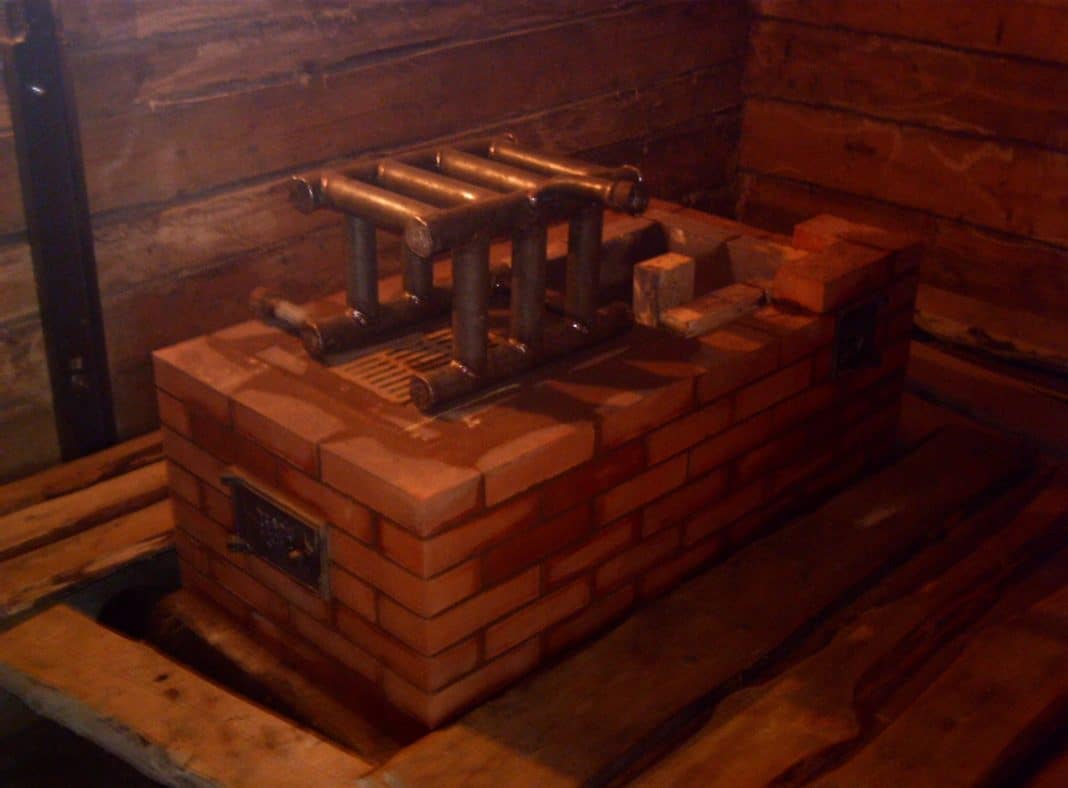

• Теплообменник
• Медные или оцинкованные трубы для отвода конденсата и паропровода.
• Запорная арматура (краны для спуска воздуха, вентили)
• Соединительная арматура: колена, трубные хомуты, фитинги.
• Кронштейны для радиаторов
• Гидравлический затвор
• Редукционно-охладительная установка, с помощью которой пар переводится в жидкое состояние.
• Редуктор для снижения давления внутри системы.
• Насос для принудительной циркуляции жидкости.
• Инверторный сварочный аппарат

Перед тем, как приступить к работам, предварительно разрабатывается схема подключения и монтаж труб. На чертеже определяется место расположения печи-котла, от которой далее прокладывается схема разводки со всеми необходимыми элементами подключения. Для отопления площади не больше 80  кв.м. подходит однотрубная схема подключения радиаторов. При таком способе подключения конвекторы нагреваются последовательно, первый из них сильнее прочих. Двухтрубная схема подходит для отопления помещений больше 80 кв.м. и двухэтажных домов. Трубы при этом подсоединены к конвекторам параллельно. Если планируется установить систему по принципу естественной циркуляции, теплообменник должен быть расположен ниже всех конвекторов и труб под углом наклона. При этом требуется монтаж насоса для бесперебойной циркуляции отопительной системы.

После того, как схема разработана и все конструктивные элементы, необходимые для сборки отопительной системы, учтены, можно составить смету на покупку материалов и приступать к работе.

После того, как схема разработана и все конструктивные элементы, необходимые для сборки отопительной системы, учтены, можно составить смету на покупку материалов и приступать к работе.

Технология работ

Необходимо учитывать, что устройство паровой отопительной системы без демонтажа старой печи невозможно. Для того чтобы встроить теплообменник, необходимо монтировать его внутрь топки на этапе кладки печи.

Под каждым окном устраиваются радиаторы, к которым подсоединяют подводящие и отводящие трубы под небольшим уклоном 3мм. Каждый радиатор снабжается краном для спуска воздуха.

Паровое отопление от печки

Чтобы обезопасить систему, перед каждым конвектором и перед всей системой в целом, устанавливается запорная арматура. В начале системы также устанавливается редуктор охлаждения и редукционный клапан. В конце системы устанавливается емкость для сбора конденсата с таким же небольшим уклоном, как трубы. Из него вода перетекает в теплообменник. Перед печкой устанавливается насос в системе принудительной циркуляции.

Производственная футеровка и свойства материалов

На производстве, в металлургии, футеровка индукционной печи выполняется с использованием особых, прессованных шамотных кирпичей. Они очень износостойкие, не дают усадки и хорошо выдерживают термоудары. Применение шамотного кирпича позволило добиться большой экономии средств и намного удешевить процесс производства металлов.

Индукционная печь

Индукционная печь

В таблице приведены свойства некоторых огнеупорных материалов

Материал	Плотность кг/м3	Максимальная рабочая температура °С
Шамот	1800-2000	1300
Кирпич глиняный	1600	700
Вермикулит	150-250	1100
Базальтовая вата	100	750
Каолин плотный	2400-2500	1400

Бытовые проблемы – футеровка как решение

В быту людям обычно приходится решать более простые задачи. На самом последнем этапе, догорание углей, происходит перегрев низа металлической печки, иногда докрасна. Человек решает  своими руками обложить изнутри перегревающуюся стенку.

Но и в этом случае приходится решать вопрос, до какого уровня выполнить футеровку, оставить ли зазор и как при этом закрепить кирпичи?

Конкретно в данной ситуации вопрос можно решить следующим образом:

• Если позволяет ширина топливника, по его периметру укладываются шамотные кирпичи стандартного размера – 250Х150Х65 мм. При этом кирпич укладывается к стенке плашмя. Можно уложить вертикально, с высотой 250 мм или горизонтально на 120 мм.
• Для того чтобы кирпичи надежно зафиксировать между собой, используется простой способ. С помощью шлифовальной машинки делается пропил в части соединения, и кирпичи скрепляются с помощью вставленного металлического шипа подходящего размера.

Устройство футеровки: температура и металл

Особое внимание стоит обратить на то, что термическое линейное расширение металла намного больше, чем у кирпича. Поэтому все металлические части, подверженные нагреву, должны иметь свободное пространство для расширения. При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна

Можно для этой цели использовать асбест

При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна. Можно для этой цели использовать асбест.

Ошибочная защита. Последствия

Очень часто встречается такая картина. Металлическая печь обкладывается кирпичом с применением глинистого раствора, да еще и без зазора. Мотивируется это обеспечением безопасности и улучшением прогрева печи.

Металлическая печь с кирпичной обкладкой

Это совершенное заблуждение!

• Во-первых, кирпич очень теплоемок.
• Во-вторых, у кирпича низкая теплопроводность. Что происходит во время работы такой печи?

Кирпич просто исполняет роль теплозащиты. Основное тепло, вырабатываемое печью, из-за переизбытка в топке просто вылетает в трубу.Ко всему прочему, отсутствие зазора мешает проникновению охлаждающего воздуха к металлическим стенкам печи, что однозначно приводит к их прогару, а расширение металла приведет к растрескиванию кирпичной защиты.

Как итог, угарные газы начнут поступать в помещение.

Не всегда кирпич: смеси для футеровки

В последнее время большой популярностью стали пользоваться банные «лепные» печи различных форм. В основном такие печи устанавливаются в банях, выполненных в стилизованном «сказочном стиле». Изготавливают такие печи, используя старинный метод, называемый – глинобитным.

После естественной просушки глины производится обжиг печи изнутри с применением дров. Наружная часть обжигается с помощью паяльных ламп до образования корочки. Очень удобно выполнить футеровку таких печей, применяя специальные составы.

Это могут быть сухие смеси:

• Шамотные.
• Муллитовые.
• Корундовые.

Данные составы можно прекрасно использовать для изготовления прямо на месте различных огнеупорных изделий, футеровок в том числе. Сплошная, монолитная футеровка, изготовленная из данных материалов, намного превосходит по своим качествам шовные футеровки печи, выполненные с помощью шамотного кирпича.

Футеровка без отрыва от производства

В настоящее время существует ряд технологий, при которых футеровка или восстановление футеровки производится без остановки печи. Составы наносятся с помощью «набрызга» прямо на раскаленную поверхность или методом торкретирования.

Данный способ в основном применяется на производстве, что позволяет без остановки процесса производства выполнить при необходимости футеровочные работы.

О клее и растворе

На долговечность и эффективность футеровки печи кроме качества и технических характеристик материалов оказывает влияние их правильная укладка. Любые нарушения в технологии внутренних облицовочных работ топки могут привести к изменению свойств и структуры окружающих стройматериалов, выходу угарных газов в жилые комнаты.

Раствор

При обмазке топки термостойкими растворами на стенках образуется монолитный очень тонкий защитный слой, являющейся лучшим ограждением рабочей поверхности от воздействия огня. Однако такому монолиту быстрее потребуется ремонт, чем для кладки из штучных изделий.

Для изготовления футеровки по такой технологии существует несколько правил:

1. Готовят раствор из сухих смесей шамотного, муллитового или корундового типа, разбавляемых водой до консистенции густой сметаны. Реализуются они обычно в бумажной упаковке, на которой нанесена информация о пропорциях компонентов, характеристиках смеси, инструкция производителя о применении.

   Консистенция раствора для футеровки

2. Нанесённый слой раствора вначале обжигается паяльной лампой или при кратковременном нагреве печи до образования твёрдой корки.
3. При футеровке печи шамотным кирпичом стыковочные швы должны заполняться на всю высоту кладки.

Расход готового раствора на 1 м³ кирпичной кладки ориентировочно составляет 100 кг.

Огнеупорный клей

Продажа огнеупорного клея для футеровки осуществляется в пластиковых ёмкостях весом 2 — 50 кг. До начала работ по футеровке ведро с клеем нужно вскрыть и перемешать содержимое до полной однородности.

Далее:

• Клеевая масса наносится только на предварительно увлажнённую поверхность шпателем. Толщина слоя не должна превышать 3-х мм.
• Если планируется обмазывать клеем всю полость топки, то обмазку выполняют слоями с временным промежутком между нанесением не менее 15 минут.

• Для приклеивания базальтового картона на горизонтальные участки клеевой состав можно разбавить водой на 15%, но не позднее, чем за 12 ч до начала работы с клеем.
• В зависимости от структуры обрабатываемой поверхности и толщины клеевого слоя на 1 м² расходуется от 1 до 4 кг клея.
• Время полного застывания слоя клеевой массы с толщиной в 3 мм при температуре выше 25ºС составляет 24 часа, при температуре свыше 90ºС — 6 часов.

Что такое хорошая футеровка

Характеристики футеровки, которые могут влиять на образование корунда:

Тип огнеупорного заполнителя (порошка) Метод монтажа футеровки Матрица огнеупора (очень важно)

Матрица огнеупора – непрерывная кристаллическая или стекловидная фаза огнеупора, содержащая изолированные включения других фаз .

Существует несколько путей модифицирования футеровки для повышения ее стойкости к воздействию жидкого алюминия:

• Снижение содержания химических компонентов огнеупорной футеровки, которые имеют сродство к кислороду ниже, чем алюминий
• Оптимизация пористости огнеупорной футеровки (рисунок 4)
• Снижение смачиваемости поверхности огнеупорной футеровки жидким алюминием.

Рисунок 4 – Проникновение алюминия в футеровку в зависимости от диаметра пор

Сравнительная таблица футеровочных материалов

Материалы
Удельный вес продукта (плотность), кг/м3
Возможная рабочая температура, макс., 0C

Кирпич обычный глиняный
1600
700

Вата базальтовая
100
750

Слой из вермикулита
150-250
1100

Шамот (раствор или готовый кирпич)
1800-2000
1300

Каолин плотный
2400-2500
1400

Муллит (чистый/маты)
до 3030
1800 / 1600

ВАЖНО! В условиях производства – на металлургических и других предприятиях, где используется обработка сырья и готовых изделий горячим способом, печная защита чаще всего изготавливается из камня или шамотного кирпича. В «тесных» домашних условиях более приемлемы альтернативные варианты

Проведение ремонтно-восстановительных работ в топочной камере печи

Любая печь перед началом эксплуатационного сезона требует проведения тщательной ревизии на предмет обнаружения различных повреждений. Трещины и сколы, которые могут появиться за время простоя отопительного сооружения, способны привести не только к снижению к снижению эффективности работы печи. Они резко снижают безопасность ее эксплуатации — это может стать предпосылкой для проникновения угарного газа в жилые помещения, что представляет очень серьезную угрозу не только для здоровья, но и для жизни владельцев дома.

Ревизия проводится как на внутренних поверхностях футеровки, так и на внешнем кирпичном слое печи. Если при проведении осмотра обнаружатся неглубокие трещины или незначительные повреждения, то их следует заделать.

Снаружи ремонт проводится жаростойкими смесями, а футеровку следует ремонтировать огнеупорными составами — клеями, мастиками или растворами. Эксплуатировать печь, после проведенного ремонта можно только дождавшись полного естественного просыхания раствора или клея, иначе материал, которым заделаны повреждения, может деформироваться.

Если опыта в печных работах недостаточно, или нет желания возиться с футеровкой уже построенной печи самостоятельно, лучше всего обратиться к специалистам, которые занимаются отопительными приборами и сооружениями профессионально. Такой квалифицированный мастер грамотно произведет выбор и расчет футеровки, что обеспечит надежную и безопасную работу печи с сохранением или даже увеличением ее эффективности.

Нужно ли замачивать шамотный кирпич перед кладкой?

Даже у опытных печников нет однозначного ответа на этот вопрос. Однако, изучив физические свойства шамота, можно убедиться, что в некоторых случаях, перед тем, как сделать футеровку печи, увлажнять кладочный материал просто необходимо:

1. когда кладка ведётся бывшим в употреблении кирпичом. Во время предыдущего использования поры материала забились частицами пыли и кладочной смеси, и чтобы открыть капилляры в его структуре, кирпич замачивают. После того, как кирпич вынимают из ёмкости с водой, следует дождаться пока с него стечёт вся жидкость, а уже затем использовать для кладочных работ;
2. при возведении отопительного прибора в летний зной, а вот при повышенной влажности осенью или весной уже лучше кирпич не замачивать.

Футеровка печи своими руками

Из шамотного кирпича:

Из каолиновых пластин:

Обмазка внешней стороны печи:

Набор инструментов для работы:

Со временем даже качественная футеровка печи начинает разрушаться. Чтобы снизить количество ремонтных работ, следует раз в год проверять целостность защитного слоя внутри топки или внешнюю футеровку котла. Образовавшиеся трещины замазываются раствором из глины и обжигаются. Самостоятельно выполнить футеровочные работы под силу каждому человеку, даже не имеющему навыков печника, но проконсультироваться у специалиста будет не лишним. Если все же нет уверенности в своих силах, обратитесь за помощью к профессионалу.

Футеровка обязательна для каждой печи: домашней, банной или производственной. Защитный слой сохранит печь от преждевременного износа, увеличит теплоотдачу и снизит риск возникновения аварийных ситуаций. А имея под рукой нужные инструменты и материалы, футеровку несложно сделать самостоятельно.

Укладка шамотного кирпича.

Перед тем, как приступить к созданию футеровки из шамотного кирпича, некоторые печники замачивают его в воде. Так ли это необходимо – на этот счет нет однозначного мнения. Но большинство специалистов  считает, что обязательно нужно смачивать кирпич, который уже был в употреблении. Его капилляры и трещинки забиты пылью и остатками раствора. Также замачивать шамотные кирпичи рекомендуют новичкам – чтобы раствор на влажной поверхности сох дольше и была возможность исправить огрехи в кладке. Впрочем, проводить эти «водные процедуры» можно только летом, в жару. В сырую погоду или осенью замачивать шамот не рекомендуется – кирпич будет очень долго сохнуть.Укладку шамотного кирпича внутри топки опытные печники производят в следующем порядке – сначала кладут кирпич вокруг колосниковой решетки, затем поднимают боковые и заднюю стенки. Через каждые два ряда рекомендуется укреплять кладку армированием, например, стальной проволокой. При возведении обычных бытовых печей и каминов достаточно одного футеровочного слоя. Скрепляют кирпичи глиняным раствором, использование цементно-песчаного, как при кладке обычным кирпичом, категорически запрещается.

Впрочем, если начинающий печник не уверен в своих способностях, экспериментировать с замешиванием раствора все-таки не рекомендуется – лучше купить уже готовый. В магазинах представлена обширная линейка специальных упаковок раствора, на любой вкус и кошелек. Это различные огнеупорные кладочные смеси, затирки, мастика, клей

При этом нужно обратить внимание, что для футеровки нужно отдать предпочтение не жаропрочной, а именно огнеупорной смеси. По примерным подсчетам, на укладку 100 шамотных кирпичей потребуется примерно 55-75 килограммов сухой смеси

2)    Натуральный камень в качестве футеровки. Для футеровки используют такой натуральный камень, как песчаник или кварц. Эти минералы отличаются высокой устойчивостью к экстремальным температурам и низкой теплопроводностью. Крепятся они внутри топки так же, как и шамотный кирпич – с помощью раствора или специальных смесей.

3)    Рулонная футеровка. Если объем топочной камеры печи небольшой, рекомендуется использовать для футеровки рулонные материалы – чтобы сэкономить пространство. Большинство этих материалов не превышают в толщину одного сантиметра. Для рулонной футеровки обычно используют высокотемпературные теплоизоляционные плиты, маты, модули и волокно. В основном они изготавливаются из базальта, керамического волокна, вермикулита. За счет этого они имеют не только небольшую толщину, но и маленький вес. При этом отличаются малой теплопроводностью и высокой термостойкостью – некоторые выдерживают температуры до 1350 градусов Цельсия. Также можно использовать такие, казалось бы, неподходящие материалы, как бумага и картон. Но не обычные, а сделанные из каолина и минеральной белой глины. Рулонные материалы крепят в топочной камере обычно с помощью металлических штырей, которые вставляют в специально подготовленные пазы. Огнеупорные плиты или маты кладут сначала на дно, затем на боковые стенки и только в конце на верхнюю поверхность топки. Также для фиксирования матов и волокна можно использовать специальный клей. Высокотемпературный алюмосиликатный клей намертво соединяет не только базальтовые плиты, волокно и маты, но и кирпич. Продается в пластиковых ведрах весом от  двух до пятидесяти килограммов. Расход на один квадратный метр – 1-4 килограмма.

4) Обмазка растворами.Это обработка внутренней поверхности топки специальными шамотными растворами (их еще называют огнеупорными бетонами), муллитовыми (они же силикатные жидкостекольные) или корундовыми растворами. Такое покрытие получается сверхтонким, но при этом огнеупорным. Эти смеси продаются в упаковках – готовыми, в сухом виде. Для приготовления раствора разбавляются водой до нужной консистенции. Приготовленную смесь наносят на стенки топочной камеры и термически обрабатывают – обжигают. Если печь пока в нерабочем состоянии, можно обжечь нанесенный раствор паяльной лампой или газовой горелкой.

3 Футеровка – эффективная защита любых трубопроводов

Поверхность трубопроводов может подвергаться различным видам повреждений:

• коррозии;
• абразивному износу;
• налипанию материалов, составов переносимой среды;
• другим.

Для ее защиты выполняется футеровка трубопроводов, которая бывает:

• внутренняя;
• наружная.

Применяются самые разнообразные материалы:

• полиэтилен низкого давления;
• полипропилен;
• полиуретан;
• резиновые составы;
• композитные покрытия, изготовленные на основе полиэфирных, эпоксидных и иных синтетических компонентов;
• другие.

Эти материалы и составы надежно защищают трубопроводы от внутренней коррозии (образуется из-за воздействия транспортируемых сред и веществ) и внешней (из-за контакта с землей, водой или атмосферой).

Перед облицовкой стальные трубы, являющиеся элементами трубопровода, предварительно раскраивают на отрезки мерной длины, соответствующие их назначению. Затем на концах труб делают резьбу, вкручивают кольца и устанавливают фланцы. В случае монтажа без фланцев производят обработку краев с последующим снятием фаски. Затем выполняют футеровку:

• изнутри – для труб с фланцами;
• изнутри и снаружи – для труб без фланцев.

По завершении этих работ на концах труб, имеющих фланцевые соединения, производят отбортовку защитного слоя на кольца с резьбой. Тройники и концентрические переходы трубопроводов футеруют посредством литья под давлением с использованием специального литьевого оборудования. Гнутые отводы изготовляют из небольших отрезков футерованных труб на трубогибочных станках.

Для футеровки широко используется фторопласт, обладающий повышенной химической стойкостью, низкими показателями износа и коэффициента трения, хорошими диэлектрическими характеристиками и негорючестью. Покрытия из него можно применять при достаточно высоких температурах. Защитная облицовка фторопластом используется в различных промышленных отраслях. Ее применяют в виде:

• тонкостенных фторопластовых труб или вкладышей, которые приклеивают к стенкам металлических труб либо устанавливают свободно;
• термопластичных фторопластов, наносимых ротационным формованием либо напылением.

Если трубы эксплуатируются при невысоких температурах, то фторопластовая листовая футеровка приклеивается к металлической основе. При этом клеящие материалы должны обладать химической и термической устойчивостью. Края листов свариваются для обеспечения дополнительной герметичности. При температурах свыше 150°С применяется метод свободной фиксации. В этом случае местом крепления становятся фланцы. Фторопласт сгибают на этих участках благодаря специальной технологии. Температура эксплуатации трубопроводов – 60°С – +230°С.

Футеровка металлических печей

При футеровке металлических печей следует обратить внимание на тот факт, что металл под воздействием высоких температур расширяется сильнее кирпича. Поэтому обязательно делают зазор для теплового расширения между слоем футеровки и печными металлическими стенками, иначе при нагревании металла футеровка часто разрушается

Чтобы уплотнить зазор, используют базальтовую вату в виде полотна или жгутов. При расположении печки не в жилом доме вместо базальтовой ваты можно использовать асбест.

Металлические печи часто обкладывают кирпичом как снаружи, так и внутри, чтобы улучшить прогрев печи и ее безопасность. Однако такой способ считается ошибочным, потому что:

• Кирпич характеризуется низкой теплопроводностью и высокой теплоемкостью, в результате чего тепло, возникающее от сгорания топлива, остается внутри топки и уходит вместе с дымом.
• В таком случае печная поверхность лишается доступа воздуха для отведения тепла, что приводит к прогару стенок. В результате этого в помещение может проникнуть угарный газ, что опасно для жизни.

Таким образом, футеровка печи делается для того, что она не разрушилась из-за воздействия высоких температур. Самое главное – использовать качественный материал, чтобы печь могла прослужить еще долго.

Инструкции в зависимости от материала

Слой картона между внутренним и внешним слоями кладки

Футерование стандартной или индукционной печи лучше доверить специалистам, но при наличии минимальных навыков эту процедуру можно провести самостоятельно, следуя правилам.

Кирпичная печь

При футеровке топочной камеры кирпичной печи учитывают термическое расширение материала. Между внутренним защитным и внешним стандартным слоем кладки нужно оставлять зазор в 7-10 мм или дополнять его прокладкой из картона каолинового, базальтового или асбестового типа.

Металлическая печь

Футеровка металлической печи

Процедура для печей из металла проводится так же, как и для оборудования из кирпича. Нужно учитывать, что между металлической стенкой и материалом должен обязательно оставаться зазор, компенсирующий линейное расширение. Это пространство можно заполнить базальтовой или каолиновой плитой или листами асбеста.

Твердотопливная печь

Для твердотопливных печей целесообразно проводить футеровку одним из трех доступных способов. Тяжелое футерование проводят для печей со слабым экранированием, при таком способе облицовка выполняется кладкой в два или три слоя. В случае облегченной футеровки кладка должна быть однослойной. Также существует вариант натрубного футерования, когда трубы котла обмазывают огнеупорным клеем снаружи.

Глиняная печь

Топки в глиняных печах рекомендуют обкладывать шамотным кирпичом или обмазывать пластичными огнеупорными материалами, например, мастикой или алюмосиликатным клеем. После застывания слой такого материала представляет собой плотную оболочку, защищающую стенки от перегрева.

Шамотный кирпич

Футеровку с помощью шамотного кирпича проводят, выкладывая материал в несколько рядов с наклоном и ребром со сдвигом до 1/2 длины по направлению к блоку в нижнем ряду вплоть до верха топочного отсека. Верхнюю плоскость облицовывают в последнюю очередь, укладывая кирпичи плашмя. Нужно помнить, что слой футеровки и основная кладка стенок должны соответствовать друг другу по расположению вертикальных швов.

Кирпич для футеровки: шамот — идеальное решение

Шамотный кирпич

Если устанавливается внешняя защита в виде экрана в котлах обогрева, применение такого метода будет очень расточительным, так как большая часть тепла будет расходоваться совершенно напрасно. Но этот метод прекрасно подходит для установки банных печей.

Ранее, при СССР, частникам в основной массе был известен простой строительный кирпич ГОСТ 530-95. Данный кирпич предназначен для возведения промышленных, жилых строений и никоим образом для использования в печах и котлах отопления. Кстати, многие до сих пор используют его для строительства печей и котлов.

Многим умельцам в то время удавалось раздобыть кирпич данного ГОСТ, но более высокой марки М – 300, в простонародном выражении «печной». Этим кирпичом обкладывалась топочная часть печей для защиты от высоких температур.

Позже для массового применения стал доступен шамотный кирпич ГОСТ 390 – 96.

Использование шамота и есть футеровка

Из-за того, что все фракции имеют однородный химический состав, все шамотные изделия имеют высокую степень термостойкости и не растрескиваются от воздействия высоких температур.

Обкладывание топочной части шамотным материалом для защиты теплового агрегата от воздействия высокой температуры в топочной части называется футеровкой.

Инструкции по футеровке

Для устройства футеровки домашней печки лучше воспользоваться услугами специалистов, но при наличии хотя бы минимальных навыков и старания этот вид работы печного мастера можно выполнить своими руками.

Кирпичной печи

Футерование топки кирпичной печи с использованием шамота выполняется следующим образом:

• Первый ряд. Шамотный кирпич кладут ребром вокруг колосников. Предпочтительнее, чтобы кирпичное изделие имело наклонную грань для обеспечения уклона в сторону колосниковой решётки.
• Второй ряд задней и боковых стен поднимается одновременно. Кирпич также укладывают ребром со сдвигом на ½ длины относительно блока в нижнем ряду. Выполняется армирование шва стальной проволокой диаметром 3 мм или 5 мм.
• Последующие ряды выполняются аналогичным образом до верха топочного отдела. Армируют швы через один ряд кладки.
• В последнюю очередь облицовывают верхнюю плоскость топки, укладывая кирпич плашмя. Между слоями футеровки и основной кладки выполняют тепловую изоляцию из асбеста. Если свод имеет выпуклую форму кладку ведут с применением фасонного (трёхстороннего клинового или пятигранного) кирпича.

  Пример футеровки шамотным кирпичом

  Пример 2

  Пример 3

  Пример 4

При этом нужно учитывать, что футеровочный слой и основная кладка стенок должны совпадать по расположению вертикальных швов, не иметь перевязки.

Металлических печей

Футеровка топок металлических печей выполняют аналогично тому, как в кирпичных камерах (инструкция выше), но с одним отличием: между стенами из металла и шамотного кирпича должен оставаться небольшой зазор для компенсации линейного расширения. В это пространство укладывают базальтовые или каолиновые плиты, листы асбеста. Наружную облицовку не рекомендуется проводить кирпичом из-за его низкой теплопроводности.

Футеровка металлической печи

Еще один пример

Твердотопливного котла

В котлах теплоноситель проходит по теплообменным каналам, и почти не теряет энергию на обогрев стен корпуса. Эта особенность твердотопливного оборудования и учитывается при устройстве футеровки.

Выполняют её одним из трёх способов:

1. Тяжёлое футерование. Применяется для аппаратов со слабым экранированием. При этом способе внутреннюю облицовку топки выполняют двух или трёхслойной кладкой из шамота.
2. Облегчённое футерование. Внутри топочного отдела кладётся однослойная кирпичная кладка. Снаружи котёл облицовывают теплоизоляционными изделиями, способными противостоять высоким температурам и обшивают листовой сталью.
3. Натрубной футеровкой. Трубы котла обмазываются снаружи огнеупорным клеем и раствором в 3 — 4 слоя с армированием стекловолоконной сеткой. После застывания образуется монолитный толстый пласт, защищающий от ненужных потерь тепла.

Глиняных печей

Футерование топок лепных глиняных печей проводят шамотным кирпичом. Исключение составляет печь, изготовленная из глинопесчаной смеси и армированная камнем. Её можно обмазать пластичными огнеупорами: алюмосиликатным клеем или мастикой. После застывания слой такого футеровочного материала образует сплошную оболочку, надёжно защищающую глиняные стенки от перегрева.

Способы выполнения

Футеруют топочные бункеры, в зависимости от стройматериала изготовления основной конструкции, несколькими способами:

• устройство облицовочного слоя из материалов с низким коэффициентом теплопроводности: шамотного кирпича или специальных панелей. Выполнить эту работу можно как в процессе сооружения печки, так и после завершения её строительства;

  Шамотный кирпич

• монтаж защитных экранов, отражающих тепловое излучение. Применяется для футеровки металлических печей — каменка, которыми оборудуют парные в банях. Применение теплоотражающих экранов для других конструкций отопительных агрегатов малоэффективно;
• покрытие изнутри стен топочного отдела жаростойкой смесью различного типа. Нанести состав на стены топки можно в любой момент — при постройке или в уже готовом агрегате.
