Фильтр для пылесоса своими руками

Поэтапное изготовление Циклона

Рассмотрим разные варианты изготовления Циклона для пылесоса своими руками из канализационных труб и как сделать такое устройство по пошаговой инструкции с чертежами и фото-примерами.

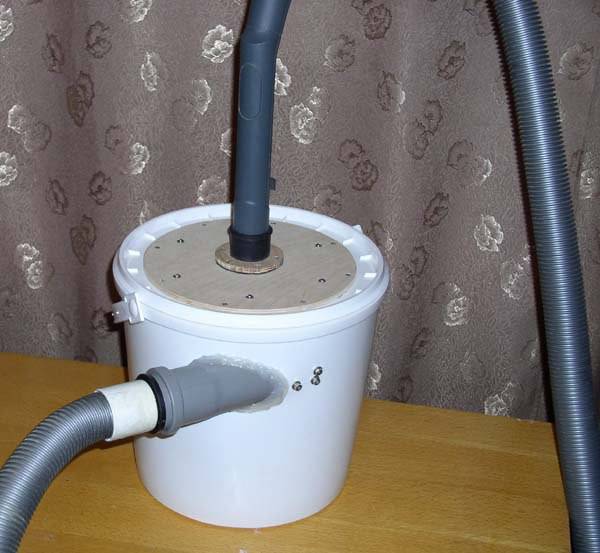

Без конуса

Для конструкции из ведра и канализационных труб понадобятся:

• масляный фильтр;
• пластиковое ведро;
• канализационные ПВХ колена на 45° и 90°.
• труба сечением 40 мм и длиной 1 м;
• гофротруба длиной 2 м и диаметром 40 мм.

Процесс конструирования таков:

1. По центру крышки от ведра прорезаем отверстие, чтобы в него вошла угловая пластиковая труба на 90°, к которой будет подсоединяться пылесос.
2. Замазываем щели герметиком.
3. В боковой части ведра прорезаем еще одно отверстие и вставляем колено 45°.
4. В качестве соединительного элемента с коленом используем гофру.
5. Стыкуем выход фильтра с коленом в крышке ведра.

С конусом

Для изготовления такого приспособления нужно подготовить:

• дорожный конус;
• круглые деревянные палочки;
• большую емкость;
• пластиковые колена диаметром 50 мм на 45° и 90°;
• кусок ПВХ трубы 50 мм;
• гофрированную трубу;
• толстую фанеру;
• крепеж.

Изготавливаем фильтр таким образом:

1. Из фанеры вырезаем площадку под конус в виде квадрата размером 40*40 см и круг, равный внутреннему диаметру конуса.
2. Скрепляем две детали вместе при помощи саморезов или клея и сверлим по центру отверстие под ПВХ трубу 50 мм.
3. Изготавливаем из фанеры площадку размером 40х40 см и по центру делаем отверстие, диаметр которого должен соответствовать диаметру верхушки конуса.
4. Закрепляем к площадке из п.3 четыре круглые палочки и плотно вставляем конус.
5. Сбоку возле основания конуса проделываем отверстие диаметром 50 мм и вставляем в него трубу, промазывая шов герметиком.
6. Прикладываем площадку из п.2 к вертикальным стойкам и крепим деталь на саморезы. При помощи деревянных держателей закрепляем трубу, входящую в нижнюю часть конуса, после чего вставляем еще одну трубу и колено в отверстие по центру.
7. Устанавливаем конус сверху емкости для мусора, подключаем трубу пылесоса и трубу на всасывание мусора, проверяем работоспособность устройства.

Простой Циклон

Если необходим пылесос для уборки рабочего места после работы ЧПУ фрезера или аналогичного оборудования, можно собрать простой и компактный Циклон из ПВХ канализационных труб и пластиковых бутылок.

Для сборки понадобятся:

• 2 гофрированных шланга к пылесосу;
• ПВХ трубы диаметром 40 и 100 мм;
• лист металла толщиной 0,2-0,5 мм;
• 2 пластиковые бутылки на 2,5 л и одна на 5 л;
• ножницы по металлу;
• электродрель со сверлами;
• заклепочник;
• термопистолет с клеем.

Изготавливаем фильтр таким образом:

1. От трубы сечением 100 мм отрезаем ровный кусок длиной 50 см, который будет служить корпусом устройства.
2. Отрезаем два куска трубы 40 мм длиной 40 и 15 см, после чего на листе металла чертим 3 окружности с внутренним диаметром корпуса. В центре этих кругов чертим еще круги с диаметром меньшей трубы.
3. Вырезаем детали из металла ножницами, после чего разрезаем их до середины и вырезаем внутренние круги. Затем соединяем при помощи заклепок все элементы между собой в виде спирали, которую надеваем на трубу 40 мм, равномерно распределяем витки и фиксируем их термоклеем.
4. Спираль помещаем в большую трубу и оставляем немного выступ наружу.
5. В верхней части корпуса проделываем отверстие под всасывающую трубу, счищаем заусенцы для плотного прилегания.
6. Помещаем трубу в отверстие, герметизируя место стыка термоклеем.
7. Из бутылки 5 л срезаем верхнюю часть, с которой удаляем горловину. Получившееся отверстие подгоняем под трубу 40 мм, поле чего надеваем деталь на корпус и приклеиваем термоклеем.
8. Из емкости 2,5 л отрезаем большую часть и надеваем на низ корпуса с обязательным проклеиванием.
9. Из двух пробок делаем соединительный элемент, высверливая середину. Бутылку, которая будет использоваться под мусор, укрепляем при помощи сварочных электродов. Для этого приклеиваем их по кругу бутылки при помощи скотча. Вкручиваем емкость на место и подсоединяем шланги на всасывание и выход.

Слишком тонкие гофрированные трубки использовать не стоит, поскольку во время работы они будут издавать сильный свист.

Подробнее об изготовлении самодельного Циклона можно узнать из видео.

Строительный пылесос для цементной пыли

В строительных пылесосах, которые используются для сбора цементной пыли, устанавливают несколько качественных фильтров. Потому что удержать мелкие частицы цемента очень сложно. К тому же они быстро забирают влажность из воздуха, становясь липкой массой, которая забивает все на своем пути.

Самодельная конструкция для цементной пыли не должна уступать заводской. Поэтому здесь необходимо использовать установку комбинированного типа. То есть это должно быть и циклонный вариант, и водяной в одном устройстве. При этом циклонную часть делают классической.

В состав агрегата входит:

• конус из пластика или другого материала, лучше, если это будет готовое изделие;
• емкость;
• бытовой пылесос.

Конус, выполняющий функции циклона, эффективно собирает цементные частицы пыли. Они спускаются в нижнюю часть сепаратора, где проходят сквозь отверстие, попадают в емкость, наполненную приблизительно на 5 см водой.

Внимание! Поверх воды надо уложить синтетическую сетку, которая не даст расплескаться жидкости во время работы аппарата. Разряжение воздуха делает водную гладь нестабильной.. Занимаясь изготовлением самодельного строительного пылесоса, необходимо учитывать одну особенность конструкции

Чем больше объем элементов, тем эффективнее очищение. То есть, чем дольше пыль будет проходить внутри агрегата, тем меньше ее появится в выходном патрубке. Но у этой особенности есть противоположная сторона. Большие размеры элементов – большие параметры пылесоса. А это потребует большей мощности бытового прибора, который используется в пылесборной установке

Занимаясь изготовлением самодельного строительного пылесоса, необходимо учитывать одну особенность конструкции. Чем больше объем элементов, тем эффективнее очищение. То есть, чем дольше пыль будет проходить внутри агрегата, тем меньше ее появится в выходном патрубке. Но у этой особенности есть противоположная сторона. Большие размеры элементов – большие параметры пылесоса. А это потребует большей мощности бытового прибора, который используется в пылесборной установке.

Мастера нашли компромиссное решение. Внутрь конуса надо установить дополнительную спираль, которая увеличит мощность вихревого потока. К тому же он будет направленным. А это увеличит эффективность сбора пыли при уменьшении высоты сепаратора. На фото это инженерное решение показано.

Эта технология имеет еще два принципиальных отличия от всех остальных:

• принудительное направление запыленного воздуха по требуемой траектории;
• создание центробежной силы, максимальной для этого вида сепараторов.

При этом внутри циклона, а точнее, в центральной его части, образуется зона пониженного давления, напоминающая вакуум. То есть даже мельчайшие частицы оседают.

Спираль можно изготовить из любого плоского материала: толстый картон, фанера, листовое железо и прочее.

Сделать из подручных материалов с применением бытового пылесоса строительный несложно. Главная задача домашнего изготовителя – правильно скомпоновать все элементы установки, приблизительно сопоставив мощность первого с размерами всей конструкции. Нельзя делать маленький пылесборник, если используется мощный бытовой прибор.

Изготовление циклонного пылесоса своими руками

Изготовление фильтра в пылесос своими руками

Изготовление моющего пылесоса своими руками

Назначение аквафильтра и его самостоятельное изготовление

Технология разборки пылесоса LG в домашних условиях

Поэтапная разборка пылесоса Samsung своими руками

Зачем нужен аквафильтр

Суть водяного фильтра в том, что он не просто борется с пылью, он еще производит одновременно влажную уборку, помогает в борьбе с бактериями, болезнетворными организмами, шерстью домашних животных, клещами, а также наполняет помещение свежестью, чистотой и увлажняет воздух.

Суть аквафильтра заключается в резервуаре, который наполнен водой. В устройстве имеется сепаратор, работающий по принципу циклона, приводя, таким образом, емкость с водой в движение. Механизм засасывает загрязненный пылью и грязью воздух и пропускает его сквозь воду в резервуаре. Таким образом, частички пыли связываются с водой, поток дальше проходит сквозь дополнительные фильтры, и на выходе мы имеем чистый увлажненный воздух.

В отличие от обычного пылесоса сухого типа уборки пылесос с водяным фильтром нужно чистить после каждого применения. Для этого нужно промыть контейнер и как следует просушить все фильтры, которые в нем есть. Если сделать это некачественно, есть вероятность размножения бактерий.

Пылесосы с водяными фильтрами: положительные моменты и недостатки

В последнее время пылесосы, где установлены аквафильтры – невероятно востребованные. С их помощью реально очистить не только, но даже воздух. Когда вы используете аквапылесос, то совсем необязательно проветривать комнату, ведь воздух полностью становится чистым после уборки.

Идеальное очищение за счет применения воды

Некоторые современные модели могут образовывать большое количество пены, но эту проблему можно легко решить, достаточно будет наличия качественного пеногасителя. Прежде, чем приобрести или самостоятельно переделать обычный пылесос в акваустройство, стоит знать все его особенности и преимущества. К основным можно отнести следующее:

• надежность устройства
• достаточно долгий срок эксплуатации
• многофункциональность
• аквапылесос отлично очищает воздух, делает влажным
• имеет высокий показатель мощности
• не нуждается в дополнительном техническом обслуживании, которое имеет высокую стоимость
• во время работы не появляется неприятный запах
• его очень удобно использовать.

Также аквапылесосы имеют и некоторые недостатки, но они незначительные и с ними вполне можно смириться. К минусам устройства можно отнести:

• достаточно большие параметры
• такие пылесосы тяжелые
• дорого стоят
• могут издавать громкий шум.

Пылесос с водным фильтром

На сайте вы также можете прочитать, какие средства выпускаются для моющих пылесосов.

Как сделать?

Остановимся подробнее на особенностях изготовления фильтров в домашних условиях.

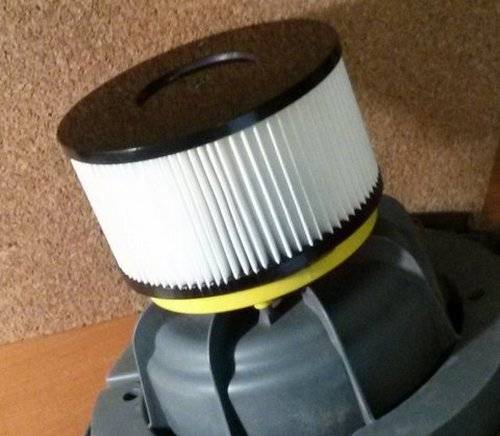

НЕРА-фильтры

Фильтры тонкой очистки надежно задерживают пыль и очищают воздух, потому и стоимость подобных моделей довольно высока, да и найти их можно далеко не в каждом магазине, торгующем бытовой техникой. Именно поэтому многие используют возможность сделать их самостоятельно. Чаще всего в качестве основы используют салонный фильтр от авто, например, от «УАЗа».

Для того чтобы изготовить такой фильтр своими силами, следует осторожно удалить с пластиковой решетки загрязненную гармошку старого экземпляра, после чего очистить поверхность рамы от старого клея и следов загрязнения. Острым ножом для резки бумаги нужно вырезать соответствующий размеру решетки отрез полотна и сложить из него новую «гармошку», а затем зафиксировать ее обычными жидким гвоздями или горячим клеем

Фильтр готов – вам остается только дождаться высыхания клея, и можно вставлять полученное изделие обратно в корпус пылесоса. После замены фильтра вы сразу же заметите, что мощность устройства и качество очистки быстро возвращаются в исходное состояние, а если фильтр снова забьется, вы в любой момент без труда сделаете новый.

Мешок-пылесборник

Изготовление такого фильтра также не представляет никакой сложности. Для этого нужно приобрести материал подходящей степени плотности (лучше в строительном или хозяйственном магазине), раскроить и прострочить в полном соответствии с формой и размерами оригинального пылесборника, произведенного изготовителем.

Для того чтобы повысить эффективность очистки, мембранное полотно можно сложить в 2-4 слоя, а базу для крепления сделать из толстого твердого картона либо тонкого пластика. Пылевой мешок можно прикрепить к основанию двумя способами:

• при помощи горячего клея – в этом случае горловина пылеуловителя попросту фиксируется между двух кусков капрона;
• при помощи липучек – в данном исполнении одну часть липучки фиксируют к основанию, а вторую пришивают к горловине пылесборника.

Краткий обзор марок с циклоном

Приборы с циклонными системами выпускают практически все известные производители клининговой техники. Каждый из них вносит свои разработки, поэтому и внешний вид контейнеров, и внутренняя конструкция могут отличаться.

Фильтры популярных циклонников с корпусом на колесах и всасывающей трубой:

У вертикальных моделей циклонный фильтр выглядит иначе: он компактнее, меньше весит, соответственно, не такой производительный, как у обычных напольных аналогов.

У комбинированного пылесоса Xiaomi Roidmi Wireless циклонная система является съемной, при необходимости превращается в легкий ручной прибор. Он еще и «умный» – работа модели контролируется со смартфона

При покупке агрегата с циклонным фильтром применяются те же правила, что и для выбора любого клинингового оборудования: учитывается мощность, вес, дополнительные функции, наличие аккумулятора, возможность работы в автоматическом режиме (у роботов).

Если нужна регулярная качественная сухая уборка, подходят приборы с циклонной системой сбора пыли – мощные, недорогие, простые в уходе.

Второй вариант самодельного фильтра – сепаратный

Теперь мы разберемся, как можно сделать водный фильтр, который считается сепаратным. Для него нужно подготовить следующее:

1. Сепаратор
2. Емкость, в которой будет находиться вода
3. современный вариант помпы
4. небольшой вентилятор
5. детали, которыми можно закрепить все элементы.

Когда все будет подготовлено, установить кожух непосредственно на пылеуловитель. Дальше необходимо аккуратно прикрепить помпу, на которой будет находиться резиновое кольцо. Для того, чтобы можно было значительно уменьшить шум от устройства, который возникает непосредственно во время работы, достаточно приклеить на дно пылесоса небольшое количество полиэтилена.

Использование подручных материалов

Как видно, уделив немного времени, минимум усилий и финансовых затрат можно соорудить самостоятельно довольно неплохой водяной фильтр для самого обычного пылесоса. В такой работе нет ничего сложного, даже не нужно иметь какие-то специальные знания. Достаточно следовать предоставленной нами инструкции и у вас обязательно получится качественный водяной фильтр, который по своим характеристикам будет мало чем отличаться от покупного и более дорогого устройства. Если процесс сборки прошел успешно, то можно немедленно опробовать плоды своих трудов.

Рекомендуем прочитать — что делать, если моющий пылесос не работает.

Как сделать фильтр к пылесосу своими руками?

Перед тем как сесть за самодельный фильтр к бытовым пылесосам, позаботьтесь о наличии приспособлений и необходимых инструментов. В первую очередь, это турбощетка для мытья полов, сепаратор и емкость для воды. В зависимости от модели уборщика под эту цель приспосабливают пластиковую бочку, ведро или цветочный горшок.

Из инструментов и дополнительных материалов пригодятся саморезы, шести литровые баклажки, дрели и шуруповёрт. Рассмотрим процесс детальнее. В качестве примера возьмем конструкцию из алюминиевой кастрюли и бутылки из-под воды на 6 литров.

Пошаговая инструкция

В процессе работы пригодятся:

• Алюминиевая кастрюля
• 6-литровая емкость для воды
• Саморезы
• Гибкий шланг
• Шурупы

Подобная схема позволит изготовить простейший кальянный фильтр. Для эффективной эксплуатации воду в баклажке необходимо часто менять. Однако в некоторых случаях возможен грохот и значительное увеличение веса. Зато воздух в доме станет гораздо чище.

С изготовлением другого варианта водного фильтра так же можно ознакомиться в следующем видео:

Процесс чистки резервуара с водой

Перед очисткой необходимо проверить работоспособность пылесоса, и если все функционирует правильно, то начинать работу. Сначала сачком с поверхности воды убирается весь мусор, затем пылесосам очищаются стенки бассейна, которые находятся над водой.

Это можно сделать простой щеткой. После этого необходимо пройтись по стене, где находится линия воды. Там зачастую больше грязи, чем ниже. После этого нужно опускаться ниже и дойти до днища бассейна.

На полную очистку бассейна, в зависимости от его размера, может уйти час-два времени. После завершения работы в любом из пылесосов необходимо достать фильтр (вата, синтепон), прочистить и высушить.

Важно помнить, что включать пылесос можно, когда бассейн пуст. Смотреть, чтобы на электронику не попадала вода, иначе может произойти замыкание

Чтобы реже мыть бассейн, необходимо поддерживать чистоту специальными химикатами¸ а во время простоя закрывать его крышкой.

Много важной и полезной информации о пылесосах для бассейна найдете в этом разделе

Циклон из дорожного конуса

Простым и быстрым способом соорудить циклон на пылесос непосредственно своими руками – это сделать его из дорожного конуса.

Что необходимо для работы?

Раз изготовление циклона будет проводиться собственными руками, нужно подготовить необходимые инструменты и расходные материалы. А значит готовим:

• Дорожный конус;
• Трубы пластиковые (примерно 40 мм)
• Угол на 45 градусов;
• Фанера;
• Кусочки ЛДСП;
• Клеевой пистолет и стержни;
• Емкость с крышкой, можно из-под краски.

Приступим к изготовлению

Для начала берем фанеру, чтобы из нее сделать крышку закрывающую конус. Выпиливаем круг нужного диаметра, и в нем вырезаем два отверстия. Одно будет по середине, второе параллельно у края, как на рисунке 6.

Круг из фанеры с отверстиями для входа и выхода воздуха

Далее необходимо вставить трубку расширением вверх в центр круга как показано на рисунке 7. Стык между изделием и трубкой, проклеиваем.

Труба вставленная в одно из отверстий

Во второе отверстие также необходимо вставить трубу, но на нее сверху надевается угол 45 градусов. Именно продвигаясь по нему воздух будет закручиваться в вихрь. Угол располагается внутри конуса.

Расположение угла для правильной циркуляции воздуха в циклоне

После труба проклеивается как и в случае с первой. Крышка готова. Далее она вклеивается в конус.

Кончик конуса необходимо отрезать. После, он вставляется в крышку ведра по центру в заранее подготовленное отверстие. Место крепления проклеивается. С внутренней стороны крышку необходимо усилить кусочками ЛДСП. После они между собой стягиваются саморезами.

В итоге получается изделие как на рисунке 9.

Готовое изделие

Использование

Для того чтобы начать работу с данной конструкцией, необходимо заполнить колонну водой на уровень чуть выше нижнего раструба для подсоединения к шлангу.

В верхней части колонны подключается шланг  к пылесосу.

После завершения уборки получаем в колонне отстойник с загрязненной водой.

Теперь опишу, недостатки данного приспособления

Как и при работе с циклонными фильтрами следует быть внимательным и не допускать засорения шланга для забора пыли крупными камнями или частицами. т.к это приводит к вакуумному разряжению и вся жидкость из колонны может попасть в корпус пылесоса, а для некоторых конструкций это смертельно.

Плюсы и минусы самодельных фильтров

Главное преимущество фильтров, сделанных своими руками, — экономия денег на их замену, а также времени, которое может быть потрачено на поиск и приобретение расходных материалов. В некоторых случаях для изготовления фильтрующих элементов не потребуется ничего докупать, потому что нужные комплектующие найдутся дома.

Кроме того, самодельные фильтры существенно расширяют возможности техники. Они повышают качество уборки, а иногда даже позволяют провести не только сухую, но влажную чистку помещения. По своим техническим свойствам такие детали совершенно не уступают оригиналам, а иногда даже их превосходят.

Однако при использовании фильтрующих элементов, сделанных своими руками, важно помнить, что их установка в некоторых случаях недопустима. Это нужно знать, если пылесос находится на гарантийном обслуживании

В данном случае при обнаружении неоригинальных деталей сервисный центр откажет пользователю в бесплатном ремонте.

Итак, изготовить самодельный фильтр в домашних условиях не составит труда, если знать схему действий, иметь необходимые материалы и свободное время. Это позволит сэкономить деньги, время на поиски расходника, а также существенно улучшить возможности пылесоса.

Как сделать фильтр для пылесоса в домашних условиях, описание процесса

Перед тем как сделать фильтры для пылесоса своими руками, необходимо понять, по какому принципу работают эти узлы. А так как было обозначено четыре разновидности, то у каждого своя схема работы.

1. Мешок из фильтрационной ткани, который работает по прямому действию. То есть воздух с пылью попадает внутрь мешка. Пыль оседает внутри, чистый воздух проходит сквозь ткань.
2. Циклон. Воздушный поток движется по спирали. Тяжелые частицы оседают, воздух с мельчайшими частицами поднимается и проходит через дополнительные фильтры.
3. Водяной. Пыль захватывается водой.
4. НЕРА-фильтр. Это циклонный вариант, в верхней части которого установлен фильтрующий элемент, очищающий воздух от мелких частиц.

Мешок-пылесборник

Его можно сделать из плотной ткани, сложенной в два или три слоя. Просто шьется мешок с горловиной, размер которой должен совпадать с диаметром патрубка от шланга-гофры.

Из плотного картона вырезается квадрат, в котором делается отверстие под патрубок. Это основа для крепления мешка. Последний к квадрату можно крепить несколькими способами, к примеру:

• с помощью клея;
• с помощью липучек.

Циклонный вариант

Здесь предлагается несколько конструкций. Самая простая – пластиковое ведро из-под краски. Оно имеет слегка конусообразную форму, которой достаточно, чтобы обеспечить сдерживание больших частиц.

Для этого в крышке ведра посередине делается отверстие под патрубок пылесоса. В самом ведре сбоку ближе к горловине делается точно такое же отверстие. В них вставляются куски пластиковых труб диаметром 32 мм.

Внимание! Стыки патрубков в отверстиях обязательно герметизируют с использованием силиконового герметика. На что еще надо обратить внимание:

На что еще надо обратить внимание:

• патрубок, вставляемый в ведро, должен располагаться под наклоном ко дну емкости;
• отверстие патрубка, вставленного в крышку, надо закрыть фильтрующим материалом.

Если внутрь ведра налить немного воды, то эффективность очистки будет намного выше.

Схема присоединения фильтра к пылесосу следующая:

1. к патрубку крышки присоединяется пылесос;
2. к патрубку ведра труба с насадкой.

Более серьезная конструкция циклонного пылесборника – это все то же ведро, к которому к крышке подсоединен конус. Последний можно изготовить из тонкого пластика. В продаже есть много изделий конусного типа, которые хорошо подойдут для этой цели.

В самом ведре отверстие делать не надо. Оно будет выполнять функции сборника пыли. В крышке делается отверстие, куда вставляется узкая часть конуса. Сбоку конуса ближе к верхней горловине делается отверстие под патрубок. Он будет соединяться с трубой и насадкой. В крышке конуса посередине делается отверстие под патрубок, который будет соединен с пылесосом.

Водяной вариант

Здесь также несколько конструкций. Один из эффективных вариантов – кастрюля, в которую установлена пятилитровая пластиковая бутылка. На фото ниже эта конструкция показана.

Вместо кастрюли можно использовать любое изделие, которое выполняет функции подставки для пластиковой бутылки. В последней делают отверстие, через которое фильтр соединяется с выхлопным отверстием пылесоса. Соединение проводят пластиковым патрубком.

В бутылке в верхней части делают несколько небольших отверстий, через которые очищенный и влажный воздух будет выходить наружу. Емкость заполняется водой наполовину.

Внимание! Задача фильтра – очистить воздух, выходящий из пылесоса

НЕРА-фильтр

Сам по себе этот тип очень дорогой. Его можно сделать своими руками, если использовать вместо фильтрационного элемента автомобильный фильтр от кондиционера, расположенного в салоне машины. Оба элемента по размерам не подходят, поэтому автомобильный придется подрезать.

В пылесосном фильтрационный материал удаляется с помощью ножа. Места стыковки очищаются от старого клея, обезжириваются. Вставляется автомобильный элемент, который к рамке приклеивается любым клеевым составом. https://sex-tumen.prostitutki72.com/shatenki

Фильтр из сепаратора

Для этого фильтра потребуется сепаратор, помпа, резервуар для воды, вентилятор. Все элементы должны соответствовать между собой по размерам и высоте.

Самостоятельно собрать такой фильтр сложно, поэтому чаще выбирают более простые и доступные варианты сборки, упомянутые выше.

Итак, аквафильтры пылесосов имеют много неоспоримых преимуществ. Чтобы не приобретать дорогостоящую модель, достаточно легко и быстро собрать самодельную модель аквафильтра.

У каждой хозяйки или хозяина в доме есть ненужная кастрюля или ведро, а также найдутся несколько кусков трубок или шлангов. Затратив немного времени и приложив не очень много усилий, можно создать водный фильтр из этих подручных материалов.

Дом

Этапы выполнения работы

Данный метод позволяет сделать циклон из старого пылесоса. Для этого берется пластиковая емкость, например, ведро — из него нужно сделать фильтр. Для этого из жести делается крышка для верхней части емкости. Там же нужно прорезать отверстие под пластиковые трубы. Они вводятся в пазы под углом. Направление трубок должно совпадать – или обе по часовой стреле, или обе против нее. Герметичность создается путем проклеивания места вхождения трубок в емкость.

На нижней части ведра с помощью болтов крепится жестяной круг с торчащей посередине длиной резьбовой шпилькой. На нее надевается обычный фильтр от микроавтобуса. Это необходимо для очистки воздуха. Когда верхняя крышка емкости будет закрываться, в центре должно быть отверстие для этой шпильки, что обеспечит плотное закрытие ведра с помощью гайки.

На крышку емкости устанавливается мотор от пылесоса с помпой и выключателем. Одно из отверстий соединяется с помпой посредством гофрированного шланга.

Двигатель должен быть жестко соединен с крышкой болтовым соединением, чтобы он не опрокинулся во время работы. Все пазы под крепления на дне и на крышке емкости обрабатываются силиконом или клеевым пистолетом для обеспечения герметизации.

Делаем фильтр для пылесоса «Самсунг» своими руками

Многие пылесосы бренда «Самсунг» оснащены выходными фильтрами НЕРА, которые известны своими показателями улавливания даже микроскопических частиц пыли и качественным очищением воздуха. Однако, у фильтрующих элементов этой категории имеется существенный недостаток — необходимость их частой смены, а также достаточно высокая цена. Именно поэтому, часто НЕРА фильтры изготавливаются самостоятельно.

Материалы для изготовления

Для конструкции нового НЕРА-фильтра своими руками из инструментов понадобиться только канцелярский нож. В список материалов войдёт салонный фильтр для машин с той же высотой «гармошки», что и исходный фильтр в пылесосе. Также в ходе работы будет использоваться герметик и ацетон для обезжиривания. Изготовление системы очистки предусматривает несколько этапов:

1. С помощью канцелярского ножа вырезают загрязнённый фильтр из кассеты.
2. Салонный фильтр разбирают и извлекают фильтрующий материал. Плотно сжимая «гармошку», вырезают фильтр, размер которого должен быть на 1 мм меньше внутреннего размера кассеты.
3. По периметру на салонный фильтр в сжатом состоянии наносится слой герметика.
4. Внутреннюю часть кассеты из-под НЕРА-фильтра предварительно обезжиривают ацетоном и также покрывают слоем герметика (толщина слоя должна составлять около 3 мм).
5. Фильтрующий элемент устанавливается в пластиковую оболочку после чего высыхает в течение 1 часа.

Поэтапная инструкция к процессу сборки циклона

Далее мы разберем, как изготовить строительный пылесос циклон, используя вышеуказанные материалы.

Первым вариантом у нас на очереди стационарная конструкция для мастерских с большим образованием пыли различного происхождения.

Собираем фильтр циклонного типа для пылесоса

1. Сначала изготавливаем сам циклон. В пластиковом конусе делаем отверстие для прохода канализационной трубы по касательной.
2. Для лучшего соединения патрубка с корпусом конуса поверхности сопряжения матируем наждачной шкуркой. Проклейку швов ведем с помощью монтажного пистолета.
3. В верхней части конуса устанавливаем вертикальный патрубок, нижний конец которого должен находиться ниже входного отверстия. Таким образом, мы сможем добиться вихревого движения воздуха. Патрубок закрепляется в фанерном листе в форме окружности с диаметром равным размеру основания конуса.
4. Подготовленный циклон закрепляется на крышке бочки с помощью круглого фанерного листа.
5. Чтобы пластиковая бочка при забивании мусором входного патрубка не деформировалась под воздействием вакуума, внутри емкости устанавливаем распорку — рамку, выполненную из фанерного листа. Внешние размеры рамки повторяют внутренний диаметр бочки. Для усиления конструкции, притягиваем строительный конус к крышке емкости с помощью металлических шпилек.
6. Далее проводим подключение циклона к гофрированным шлангам на входе и выходе. Радиальный бытовой вентилятор устанавливаем на улице под навесом.

Второй вариант строительного пылесоса имеет в основе китайский пластиковый циклон, который также закрепляется на любой из выбранных емкостей. Получается надежная и эффективная конструкция.
Крепление циклона к емкости осуществляется с помощью прижимного металлического фланца.

ВИДЕО ИНСТРУКЦИЯ

Если необходима более тонкая очистка воздуха, то конструкция дополняется автомобильным фильтром в корпусе на выходе изделия.

Стружкоотсос из канализационного стояка

Для изготовления стружкоотсоса из пластиковой канализационной арматуры понадобятся следующие инструменты и материалы.

Материалы

• ПВХ Канализационная труба ø 100 мм;
• ПВХ труба ø 40 мм;
• шланг;
• заклёпки;
• клеевой стержень;
• фиксирующие кольца – хомуты;
• две 2-х литровые бутылки;
• 5 литровая баклажка.

Пошаговая инструкция сборки стружкоотсоса

1. От канализационного стояка отрезают горловину, оставляя отрезок, длиной 1 м.
2. Пластиковую бутылку разрезают, оставляя часть цилиндра с конусом, горловиной и пробкой.
3. В обеих пробках просверливают отверстия. Пробки склеивают пистолетом и стягивают хомутом.
4. Обрезанную бутылку вставляют в нижнее отверстие стояка. Соединение герметизируют термоклеем и стягивают хомутом.
5. Сбоку ПВХ трубы прорезают отверстие ø 40 мм. В него вставляют патрубок, длиной 70 мм. Места соединений заклеивают.
6. Из жести электролобзиком вырезают 3 круга ø 100 мм.
7. В центре каждого круга вырезают отверстие ø 40 мм.
8. Полученные диски разрезают пополам.
9. Половинки последовательно соединяют между собой заклёпками, получая шнек.
10. Внутрь спирали продевают ПВХ трубу ø 40 мм. Трубу соединяют со шнеком термоклеем.
11. Всю конструкцию втягивают в стояк таким образом, чтобы верхняя часть трубы выступала над отверстием стояка на 100 мм. При этом шнек должен оставаться внутри корпуса циклона.
12. У 5 литровой баклажки отрезают горловину и низ таким образом, чтобы нижняя часть конуса плотно оделась на верхний конец канализационной трубы. Внешний диаметр соединения проклеивают пистолетом.
13. Верхнее отверстие горловины склеивают с выводом внутренней трубы.
14. В нижнюю пробку ввинчивают бутылку – накопитель.
15. В горизонтальную трубу вставляют патрубок шланги, второй конец которой соединяют с соплом сборника стружки и опилок деревообрабатывающего станка (циркулярки, фрезера или другого оборудования).
16. Вертикальный вывод соединяют с патрубком шланги пылесоса. Стружкоотсос готов к работе.
