Узнаем список видеовыходов и поддерживаемых разрешений для каждого выхода:
Создаем Modeline для нужного режима:
Создаем режим (после —newmode вставляем вывод команды cvt без слова Modeline):
Добавляем новый режим к нужному выходу:
Вводим xrandr и видим, что режим добавился. Теперь можно запустить стандартную утилиту (Система → Параметры → Экран) и выбрать нужное. Из консоли поменять разрешение монитора можно так:
Для сохранения результата при перезагрузке нужно добавить команды
в автозапуск, т.е. одно из следующего:
- добавить команды в файл /etc/rc.local до строки «exit 0».
- создать исполняемый файл (в любом каталоге) и добавить его в автозапуск:
Система — Параметры — Запускаемые приложения
Иногда видеокарта не может получить необходимые данные от монитора и соответственно предложить все возможные варианты, в которых может работать монитор. За это отвечает интерфейс обмена данными DDC/CI. Проблему может решить сбросом настроек монитора и отключением этого интерфейса.

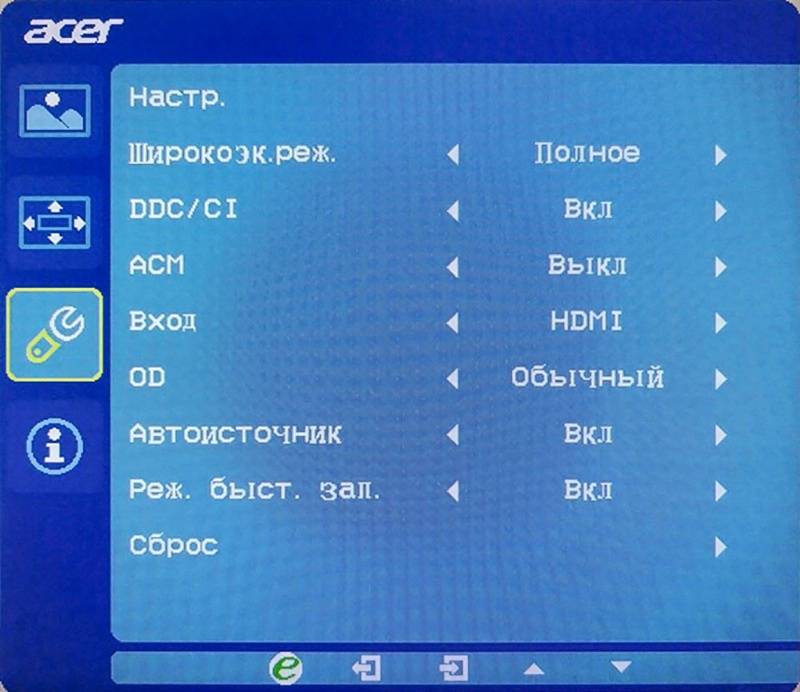

Для мониторов Acer это делается так:
Однако, настройка пропадает, если переустановить ОС, отключить питание у монитора или включить временно другой монитор. В этих случаях нужно повторить вышеперечисленные действия.
Вообще не стоит забывать, что современный монитор — это тоже компьютер и он может зависать. Поэтому, при странных симптомах (например разрешение экрана вдруг стало 1440х134) его нужно просто перезагрузить.
DDC (Display Data Channel) — это специальный интерфейс созданный, для того, чтобы производить передачу информации между ПК и монитором.
Существуют несколько основных разновидностей: DDC 1, DDC 2B и DDC2A/B.
Ярлыки
Если вы нажмете «Управление мышью», «Управление горячими клавишами» или «Ограничения передачи таймера», вы сможете настроить собственные сочетания клавиш мыши, сочетания клавиш или расписания соответственно. Это позволяет, скажем, настроить яркость с помощью Ctrl + Shift + MouseWheel или установить автоматическое уменьшение яркости на 50 процентов в ночное время.
Для этого выберите ярлык и введите одну из команд «командной строки» ClickMonitorDDC – они очень простые, и вы найдете их на главной странице приложения. Таким образом, команда b 100 установит яркость на 100, а b + 20 повысит яркость на 20 пунктов. Покопайтесь в списке и посмотрите примеры ClickMonitorDDC, чтобы найти несколько идей. Это довольно мощный инструмент, если вы настроите его так, как вам нравится.
Если ClickMonitorDDC не подходит для вас, возможно, стоит попробовать альтернативу, например ScreenBright (чей веб-сайт сейчас не работает, но его все еще можно найти на таких сайтах, как Softpedia). Он не такой мощный, но в ситуации, когда одна программа DDC / CI работает, а другая – нет, попробовать ее всегда стоит.

Dell s2316h Инструкция по эксплуатации онлайн [28/49]
28 | Эксплуатация монитора
DDC/CI
DDC/CI (Канал экранных данных/командный
интерфейс) позволяет программному обеспечению
компьютера настраивать параметры монитора
(яркость, баланс цвета и т. д.).
Для отключения данной функции выберите
Отключить.
Включите данную функцию для расширения своих
возможностей и оптимальной работы монитора.
Разрешение: 1920×1080, 60Hz
Dell S2X16H Энергопотребление
Вкл.
Откл.
DDC/CI
Кондиционирование ЖКД
Сброс др.
Заводские настройки
Яркость / контрастность
Авторегулировка
Источник сигнала
Цвет
Экран
Мощность
Меню
Персонализация
Другое
Аудио
Кондициониро-
вание ЖКД
Данная функция позволяет устранить незначительные
остаточные изображения на экране. Длительность
выполнения программы зависит от интенсивности
остаточных изображений. Для запуска режима
кондиционирования ЖК-дисплея выберите Вкл..
Разрешение: 1920×1080, 60Hz
Dell S2X16H Энергопотребление
Вкл.
Откл.
DDC/CI
Кондиционирование ЖКД
Сброс др.
Заводские настройки
Яркость / контрастность
Авторегулировка
Источник сигнала
Цвет
Экран
Мощность
Меню
Персонализация
Другое
Аудио
Сброс др.
Восстановление заводских настроек для всех
параметров меню Другое.
Заводские
настройки
Восстановление заводских настроек всех параметров.
ПРИМЕЧАНИЕ. В данном мониторе имеется встроенная функция
автоматической калибровки яркости для компенсации старения светодиодов.
Ddc ci в мониторе что это
» Железо » Ddc ci в мониторе что это
28 | Эксплуатация монитора
DDC/CI
DDC/CI (Канал экранных данных/командный
интерфейс) позволяет программному обеспечению
компьютера настраивать параметры монитора
(яркость, баланс цвета и т. д.).
Для отключения данной функции выберите
Отключить.
Включите данную функцию для расширения своих
возможностей и оптимальной работы монитора.
Разрешение: 1920×1080, 60Hz
Dell S2X16H Энергопотребление
Вкл.
Откл.
DDC/CI
Кондиционирование ЖКД
Сброс др.
Заводские настройки
Яркость / контрастность
Авторегулировка
Источник сигнала
Цвет
Экран
Мощность
Меню
Персонализация
Другое
Кондициониро-
вание ЖКД
Данная функция позволяет устранить незначительные
остаточные изображения на экране. Длительность
выполнения программы зависит от интенсивности
остаточных изображений. Для запуска режима
кондиционирования ЖК-дисплея выберите Вкл..
Разрешение: 1920×1080, 60Hz
Dell S2X16H Энергопотребление
Вкл.
Откл.
DDC/CI
Кондиционирование ЖКД
Сброс др.
Заводские настройки
Яркость / контрастность
Авторегулировка
Источник сигнала
Цвет
Экран
Мощность
Меню
Персонализация
Другое
Сброс др.
Восстановление заводских настроек для всех
параметров меню Другое.
Заводские
настройки
Восстановление заводских настроек всех параметров.
ПРИМЕЧАНИЕ. В данном мониторе имеется встроенная функция
автоматической калибровки яркости для компенсации старения светодиодов.
mcgrp.ru
Iiyama PLE2008HDS-B1 Инструкция по эксплуатации онлайн [17/27]
PYCCKИЙ
РАБОТА С МОНИТОРОМ 13
Элемент регулировки Проблема / Параметр Какую кнопку нажимать
Прочие Настройки
Miscellaneous
Резкость
Sharpness
1 2 3 4 5
Качество изображения можно изменять в пределе от 1 до 5 (от
резкого до размытого). Нажимайте кнопку
, чтобы изменять
резкость изображения в порядке возрастания номеров.
Нажимайте кнопку
, чтобы изменять резкость изображения
в порядке уменьшения номеров.
DDC/CI
DDC/CI
Вкл. функцию DDC/CI.
Вкл.
On
Выкл.
Off
Выкл. функцию DDC/CI.
Дополнительные сведения об изменении
разрешения и частоты обновления см. в
руководстве пользователя видеокарты.
ПРИМЕЧАНИЕ
Показ сведений о входном сигнале, который в настоящее
время выдается с видеокарты компьютера.
Информация Дисплея
Display Information
ПРИМЕЧАНИЕ
1600 x 900
ACR
ACR
Повышенная контрастность
Вкл.
On
Выкл.
Off
Стандартная контрастность
Режим Дисплея
Display Mode
Экран расширения
Весь
Full
Формат
Aspect
Экран расширения — Формат
OD
OD
Увеличенное время отклика
Вкл.
On
Выкл.
Off
Типичное время отклика
Включение и Выключение функции DDC/CI происходит
после нажатия кнопки
. Вкл. Выкл.
On Off
mcgrp.ru
Утилита mControl
2012-08-13T19:54:22+0300
МИР NVIDIA
Утилита для прямого управления современными мониторами, поддерживающими двунаправленный канал DDC .
Утилита для прямого управления современными мониторами, поддерживающими двунаправленный канал DDC. Позволяет:
- изменять настройки яркости, контраста, резкости, яркости подсветки монитора;
- вызывать встроенные профили изображения и цвета без необходимости вызова экранного меню монитора;
- использовать функцию поворота монитора;
- переводить монитор в режим пониженного энергопотребления, с визуальным индикатором;
- групповое управление до 16 мониторами одновременно;
- изменение настроек из командной строки и с помощью «горячих» клавиш;
- сохранение настроек в профили.
Следует соблюдать осторожность при использовании программы, так как все изменения сразу применяются к монитору без возможности отмены. Некоторые старые мониторы (выпущенные до 2007 года) могут быть повреждены при использовании программы
Системные требования:
- Операционная система Windows 2000/XP/XP-64/Vista/7
- карта и монитор с поддержкой DDC/CI
- Тип лицензирования: TrialWare (21-дневный испытательный срок)
Разработчик — «EnTech Taiwan» Сайт программы
nvworld.ru
Какие самые популярные разрешения для монитора
Разрешение экрана может разделяться в зависимости от того, какое соотношение сторон у той либо иной модели. Именно этот фактор является определяющим во время выбора той либо иной модели монитора. Обычно для экранов, обладающим соотношением 4 к 3, самыми популярными показателями являются 1024 на 768, 1280X1024, 1600 на 1200, 1920 на 1440, а также 2048X1536.
Изучить все мониторы, представленные на рынке, то самым популярным разрешением можно назвать 1280Х1024
И также можно обратить внимание на форматы 1366X768 и 1920Х1080. Они тоже пользуются популярностью
Первый вариант часто встречается в мониторах, которые были выпущены достаточно давно, а второй вариант — это современный формат.
В некоторых бедных странах чаще всего речь идёт о 1024 на 768, однако это устаревший формат, который уже неактуален в Европе и Северной Америке. В России всё ещё встречаются мониторы с таким разрешением, это случается сравнительно редко. Неудивительно, что в скором времени этот формат уступит по популярности 1920Х1080.
Подпишитесь на наши Социальные сети
Что такое DDC / CI?
Канал данных дисплея (DDC) / командный интерфейс (CI)это тип связи между компьютером и монитором. Он содержит набор протоколов, используемых для облегчения передачи информации, относящейся к дисплею, между дисплеем компьютера и адаптером дисплея.
DDC позволяет монитору информировать компьютер о поддерживаемых режимах отображения
Но что еще более важно, канал данных дисплея позволяет пользователю контролировать и изменять такие функции монитора, как яркость, контрастность и цветовую палитру, прямо со своего компьютера
На самом базовом уровне DDC / CI предоставляет монитору функцию Plug & Play. Многие модели мониторов будут иметь менее интуитивно понятный пользовательский интерфейс, поэтому понятно, почему некоторые пользователи ищут способы избежать использования неуклюжих кнопок, которые есть на многих моделях мониторов.
Команда Командный интерфейс (CI) это канал, который две вовлеченные стороны (компьютер и монитор) используют для отправки и получения команд друг другу. Некоторые мониторы DDC / CI могут даже поддерживать технология автоповорота – датчик вращения, встроенный в монитор, позволяет удерживать изображение прямо, даже если монитор физически перемещается в горизонтальном и вертикальном положениях.
Отличия ddc ci в разных операционных системах
Для управления экраном существуют самые различные приложения, как от самих производителей, так и от сторонних разработчиков.
Самым универсальным решением вопроса управления является утилита ddccontrol. Она универсальна как на Windows, так и Linux, также она обеспечивает наибольший функционал даже с устройствами, которых нет в базе данных.
Отдельно для пользователей Windows, компания Samsung выпустила приложение magic tune. Данная программа позволяет осуществить управление параметрами экрана, ее интерфейс прост и понятен. Но у этой программы есть главный, и очевидный, недостаток. Она работает только с устройствами от компании Samsung, что снижает ее функционал.
Аналогичные программы есть и у компании LG – forteManager(эксклюзивно для Windows), а также NaViSet от компании NEC/Mitsubishi. Последняя есть не только на ОС Windows, но и на MacOS X.
Для пользователей операционной системы от Linux, существуют несколько программ от сторонних разработчиков. Это: Linux DDC/CI Tool, Linux DDC/CI control и DDCcontorl. Последняя программа не обновлялась с октября 2006 года, и статус разработки неизвестен.
Содержание1 ddc ci в мониторе — что это такое и как пользоваться?1.1 Итак, что же такое DDC CI?1.2 Для чего нужно DDC CI1.3 Как настроить DDC CI1.4 Отличия … Далее…Что такое ddc ci в настройках монитора?
Development
This app is a WPF app developed and tested with Surface Pro 4 and 7.
Reporting
The controllability of an external monitor depends on whether the monitor successfully responds to DDC/CI commands. Even if a monitor is expected to be DDC/CI compatible, it may fail to respond (a) if the monitor is weird, (b) if its connection to the system is problematic, or (c) when the system starts or resumes. If an issue is case (a) or (b), this app cannot help it. If case (c), this app may be able to handle it.
In any case, reporting on the controllability of a monitor MUST include probe.log and operation.log described below. The logs will be the starting point to look into the issue.
Probe
- You can check the compatibility of your monitor by probe.log. It will include raw information on monitors, including capabilities through DDC/CI, from various APIs that are used to find accessible monitors. To get this log, tap in the hidden menu described below.
- To open the hidden menu,
Rescan
As part of testing, you can manually trigger to rescan monitors via Rescan monitors in the hidden menu. A system sound will be played when completed.
Operations
As part of testing, you can record operations to scan monitors and reflect their states. To enable the recording, check Make operation log in the hidden menu. After that, operation.log can be copied by Copy operation log.
Command-line arguments
As part of testing, you can store persistent arguments in Command-line arguments in the hidden menu. They will be tested along with current arguments when this app starts.
Exceptions
If anything unexpected happens, exception.log will be saved. It will be useful source of information when looking into an issue.
Setup
- In Visual Studio Installer, go to the Individual components tab and make sure the following components are checked and installed. The version must match the corresponding field of project (.csproj) file of each project.
| Components | Fields |
|---|---|
| .NET Framework 4.8 SDK.NET Framework 4.8 targeting pack | TargetFrameworkVersion |
| Windows 10 SDK (10.0.19041.0) | TargetPlatformVersion |
- Load the solution by specifying . Then go to the solution explorer and right click the solution name and execute .
Globalization
An alternative language can be shown by adding a Resources (.resx) file into folder. Each Resources file stores name/value pairs for a specific language and will be selected automatically depending on the user’s environment.
- The file name must be in format.
- The name of a name/value pair must correspond to that in the default file to override it.
Управление монитором по DDC
Что мониторы умеют DDC, думаю, знают все. Традиционно, он используется X-сервером для определения параметров изображения, и админами, с помощью ddcprobe, для изучения «что не так сделал X-сервер» (ddcprobe показывает поддерживаемые монитором режимы по мнению самого монитора).
Однако, ddc — это двусторонний протокол. Он не только говорит компьютеру о том, что умеет монитор, но и монитору, о том, что хочет от него компьютер.
Windows-пользователи мониторов Samsung знают их magic tune, который позволяет выставлять яркость/контраст из (неудобной) программы. Однако, существует более интересный метод работы с монитором: это утилита ddccontrol.
C помощью этой утилиты можно:
- Изменять яркость, контрастность, гамму изображения. Причём, изменение яркости осуществляется изменением яркости подсветки! (разумеется, если монитор это физически умеет делать)
- Программно переключать пресеты (movie/text/user/game); это куда удобнее, чем тыкать соответствующую кнопку на самом мониторе
- Играться с недокументированными возможностями мониторов, например, вызывать заблокированные из меню языки и пункты настроек. На моём мониторе, например, мне удалось подвинуть картинку при работе по DVI (обычно этот пункт меню доступен только для VGA)
- Блокировать кнопки монитора (думаю, это не у всех моделей, но у самсунга точно можно). Блокируются все кнопки, кроме вкл/выкл, выключение/включение монитора эту блокировку сбрасывает.
- Включать и выключать монитор (полностью, без мигающей в standby лампочки)
Итак, вот несколько примеров использования утилиты:
Для начала грузим нужный модуль: modprobe i2c-dev
Дальше, ищем мониторы. (Их может быть больше одной штуки, правда?): ddccontrol -p
Найдены мониторы : — Устройство: dev:/dev/i2c-1 Поддерживается DDC/CI: Да Имя монитора: Samsung SyncMaster 215TW (DVI) Тип входа: Цифровой (Автоматический выбор) — Устройство: dev:/dev/i2c-2 Поддерживается DDC/CI: Да Имя монитора: VESA standard monitor Тип входа: Цифровой
На «VESA standart monitor» можно не обращать внимания, это полноценный монитор, который просто отсутсвует в базе данных ddccontrol (это означает всего лишь, что вам придётся самостоятельно искать нужные атрибуты в регистрах). Все примеры я буду показывать именно на этом, «неизвестном» мониторе.
Основной принцип работы по DDC — у монитора есть регистры (от 0 до 255) с известными допустимыми значениями. Смысл этих регистров у каждого монитора свой, но некий общий набор обычно совпадает.
ddccprobe -d dev:/dev/i2c-2 — выводит все регистры монитора c подсказкой, если монитор известен ddccprobe.
(обратите внимание на префикс dev:). ddccontrol -r 0xdc -w 2 dev:/dev/i2c-2 — выставление режима «интернет»
-r 0xdc — регистр, куда писать, -w — команда писать и значение, которое писать. 0 — user mode, 5 — movie и т.д
ddccontrol -r 0xdc -w 2 dev:/dev/i2c-2 — выставление режима «интернет». -r 0xdc — регистр, куда писать, -w — команда писать и значение, которое писать. 0 — user mode, 5 — movie и т.д.
ddccontrol -r 0xf5 -w 1 dev:/dev/i2c-2 — блокировка меню (-w 0 — разблокировка).
А теперь немножко недокументированных возможностей:
ddccontrol -r 0xEE -w 55 dev:/dev/i2c-2 — сдвиг изображения
ddccontrol -r 0xCC -w 0 dev:/dev/i2c-2 — включить язык в меню. 0 — китайский 1 — японский, 2 — английский… 9 — русский. Любопытно, но через само меню выставить китайский или японский невозможно…
ddccontrol dev:/dev/i2c-2 -r 0xe1 -w 0 — выключить
ddccontrol dev:/dev/i2c-2 -r 0xe1 -w 1 — включить
Я уже давно думаю о встраивании этого функционала в видеоплеер (нажал фулскрин — включился movie), но руки не доходят…
Что такое ddc ci в настройках монитора?
Большинство мониторов поддерживают функцию DDC/CI, но мало кто слышал о ней, не говоря уже о том, для чего предназначена и как ее использовать.
Отчасти это объясняется тем, что большинство производителей не намерены разрабатывать для них собственные программы.
Что такое DDC/CI?
Display Data Channel (DDC) / Command Interface (CI) — это тип связи между компьютером и монитором. Он содержит набор протоколов, используемых для передачи информации о модели дисплея и поддерживаемых видеорежимах.
DDC по существу разрешает монитору уведомлять компьютер о поддерживаемых видеорежимах
Но что более важно, канал обмена данными позволяет пользователю контролировать и изменять параметры дисплея, такие как яркость, контрастность, цветовую гамму непосредственно с компьютера
Командный интерфейс (CI) — это канал, используемый двумя участвующими сторонами (компьютером и монитором) для отправки и получения команд в одну и другую сторону. Некоторые мониторы могут даже поддерживать технологию auto-pivot – датчик вращения. Эта технология, удерживает экран горизонтально, при наклоне монитора в разные стороны.
Как пользоваться DDC/CI
Для использования DDC/CI сначала проверьте, что монитор поддерживает этот стандарт. Обычно эта функция есть в моделях не старше 3-4 лет.
Некоторые производители разрабатывают собственное программное обеспечение, которое работает в этом стандарте, например Samsung MagicTune. Но, очевидно, что ПО Samsung не будет работать с моделями другой марки.
Если ищите универсальную программу, которая позволяет использовать DDC/CI независимо от производителя, то лучшей считается ClickMonitorDDC. Она подходит для случаев, когда используются несколько мониторов (разных марок) и позволит получить управление над всеми активными дисплеями.
Краткая инструкция по включению, установке и настройке DDC/CI с помощью ClickMonitorDDC:
Нажмите кнопку Настройки на мониторе, проверьте включен ли DDC/CI.
В большинстве моделей DDC/CI включен по умолчанию, но перед переходом к следующим шагам убедитесь, что этот параметр включен.
Скачайте последнюю версию ClickMonitorDDC.
Примечание: Можно скачать портативную версию, но тестирование показало, что установка стандартной под Windows работает более стабильно.
Примечание: Поскольку установщик не подписан цифровым сертификатом, может потребоваться нажать «Show more details» и кнопку «Yes» в приглашении UAC.
Следуйте инструкциям на экране до завершения установки. Ничего не меняйте, оставьте настройки по умолчанию, нажмите кнопку «Install» для установки приложения.
Использование ClickMonitorDDC для управления двумя дисплеями
При первом запуске приложение автоматически обнаружит все мониторы, подключенные к компьютеру. При тестировании двух моделей Asus и Acer, функция работает безупречно. Все подключенные мониторы отображаются в верхней части, ними можно управлять по отдельности.
Помимо регулировки яркости, контрастности и громкости встроенных динамиков, можно переключать источники входного сигнала или выключать дисплей без физического нажатия кнопки питания.
В настройках ClickMonitorDDC можно присвоить имена мониторам, чтобы легче было ими управлять.
Примечание: Нужно учитывать, что не все мониторы позволяют изменять контрастность.
Если не подходит интерфейс ClickMonitorDDC, есть несколько других бесплатных альтернатив:
- Display Tuner (32 битная версия);
- softMCCS;
- MagicTune (только для Samsung).
Но имейте в виду, эти программы либо подходят для конкретного производителя, либо требуют навыки для первоначальной настройки. Поэтому, если ищете простую программу, которую можно настроить за несколько минут, то лучше использовать ClickMonitorDDC.
Обзор WQHD-монитора BenQ BL2420PT: попытка — не пытка
Для управления монитором служит сенсорный блок с шестью кнопками, обладающий белой подсветкой, которая активируется при нажатии любой из клавиш. Исключением является кнопка включения — у неё подсветка горит постоянно, отключить её невозможно.
Скорость работы меню высокая — система довольно быстро откликается на действия пользователя, задержек практически нет. Благодаря подсветке и наэкранным подсказкам управлять монитором легко и просто как днём, так и ночью, в отсутствие внешнего освещения.
При нажатии на любую из управляющих кнопок в нижней части экрана возникает навигационный блок с пятью пиктограммами. По умолчанию производитель установил быстрый доступ к переключению режимов изображения, регулировке яркости и выбору источника сигнала. В дальнейшем пользователь сам может выбрать необходимые разделы и параметры для оставшихся двух кнопок.
DDC / CI
Стандарт DDC / CI ( командный интерфейс ) был представлен в августе 1998 года. Он определяет средства для компьютера, чтобы посылать команды на монитор, а также получать данные датчиков от монитора по двунаправленному каналу. Конкретные команды для управления мониторами определены в отдельном стандартном наборе команд управления монитором (MCCS) версии 1.0, выпущенном в сентябре 1998 года.
Мониторы DDC / CI иногда поставляются с внешним датчиком цвета для автоматической калибровки цветового баланса монитора. Некоторые наклонные мониторы DDC / CI поддерживают функцию автоматического поворота, при которой датчик поворота в мониторе позволяет операционной системе удерживать дисплей в вертикальном положении при перемещении монитора между его портретным и альбомным положениями.
Большинство мониторов DDC / CI поддерживают только небольшое подмножество команд MCCS, а некоторые имеют недокументированные команды. Многие производители раньше не обращали внимания на DDC / CI, но теперь почти все мониторы поддерживают такие общие команды MCCS, как управление яркостью и контрастностью.
Стандарт DDC / CI описывает полный набор протоколов двунаправленного управления – DDC2Ab, DDC2Bi и DDC2B + – в едином стандарте и предоставляет средства для упаковки команд набора команд управления монитором.
Версия 1.1 DDC / CI была принята в октябре 2004 года.
Версия 2.0 набора команд управления монитором была принята в октябре 2003 года. Новая версия MCCS V3 была представлена в июле 2006 года, но еще не получила достаточного внимания в отрасли. Последним выпуском стандарта V2 является версия 2.2, принятая в феврале 2009 года.
Поддержка ОС для DDC / CI
Несмотря на его повсеместное распространение на дисплеях после 2016 года, DDC / CI обычно не используется операционной системой по умолчанию для управления яркостью на внешних дисплеях. Для отправки команд на дисплей можно использовать дополнительное программное обеспечение, но степень интеграции системы может быть разной.
Windows предоставляет DDC / CI как серию Win32 API конфигурации монитора .
Iiyama PLE2008HDS-B1 Инструкция по эксплуатации онлайн [17/27]
PYCCKИЙ
РАБОТА С МОНИТОРОМ 13
Элемент регулировки Проблема / Параметр Какую кнопку нажимать
Прочие Настройки
Miscellaneous
Резкость
Sharpness
1 2 3 4 5
Качество изображения можно изменять в пределе от 1 до 5 (от
резкого до размытого). Нажимайте кнопку
, чтобы изменять
резкость изображения в порядке возрастания номеров.
Нажимайте кнопку
, чтобы изменять резкость изображения
в порядке уменьшения номеров.
DDC/CI
DDC/CI
Вкл. функцию DDC/CI.
Вкл.
On
Выкл.
Off
Выкл. функцию DDC/CI.
Дополнительные сведения об изменении
разрешения и частоты обновления см. в
руководстве пользователя видеокарты.
ПРИМЕЧАНИЕ
Показ сведений о входном сигнале, который в настоящее
время выдается с видеокарты компьютера.
Информация Дисплея
Display Information
ПРИМЕЧАНИЕ
1600 x 900
ACR
ACR
Повышенная контрастность
Вкл.
On
Выкл.
Off
Стандартная контрастность
Режим Дисплея
Display Mode
Экран расширения
Весь
Full
Формат
Aspect
Экран расширения – Формат
OD
OD
Увеличенное время отклика
Вкл.
On
Выкл.
Off
Типичное время отклика
Включение и Выключение функции DDC/CI происходит
после нажатия кнопки
. Вкл. Выкл.
On Off
Technical notice
DDC/CI device seems is a client at I2C bus address 0x37 (0x6e for write
transactions, 0x6f for read). Data being sent/received is formatted in frame,
each frame has a fixed prefix byte, followed by length of the payload, payload
itself and checksum made of XORing submitted/received I2C message. The
initial XOR value depends on operation attempted, it’s equal to I2C address
submitted on the wire and seems to be fixed value for read transaction. For
details see ddcci-tool sources.
My Samsung SM173T only offers DDC/CI on VGA interface, but does not on DVI. But
it can adjust it settings in DVI mode via VGA interface (I’ve a dual head ATI
Radeon 9200 card, both cables are connected to it).
DDC (Display Data Channel).
DDC (Display Data Channel).
Современный компьютер является довольно сложным устройством. Это стало одной из причин, по которой фирмы-разработчики для облегчения настройки и конфигурирования системы ввели спецификацию Plug&Play (подключай и работай). Для определения возможностей подключенного монитора необходимо обеспечить обмен данными между ним и системным блоком.
Ассоциация VESA разработала стандарт, который получил название DDC (Display Data Channel). Этот стандарт предусматривает выдачу информации монитором для определения степени совместимости монитора и видеоадаптера и для автоматического конфигурирования видеоадаптера. Обмен данными осуществляется через стандартный VGA кабель. Для поддержки этого стандарта в мониторе должна быть установлена микросхема памяти а на видеоадаптере должны быть дополнительные регистры. Сегодня существуют три основных стандарта DDC: DDC1, DDC2B, DDC2A/B. Передача данных осуществляется по последовательному интерфейсу, состоящему из двух линий: линии данных (DDC Data) и линии синхронизации (DDC Clock). Передача данных синхронизируется тактовым сигналом на линии DDC Clock с частотой до 25 кГц. Каждый бит данных защелкивается по переднему фронту сигнала синхронизации. На каждый байт данных вырабатывается девять тактовых импульсов (рис.1), один из которых (последний) является импульсом подтверждения (ACK).
Рис.1
При инициализации монитор выдает сообщение длиной 128 байт , которое содержит название фирмы производителя, код изделия, серийный номер, дату изготовления, размеры экрана, цветовые характеристики, тип монитора, поддерживаемые графические режимы, контрольную сумму.
Кроме того, при использовании DDC2B и DDC2A/B имеется возможность изменять все параметры монитора программным путем (при помощи специального программного обеспечения). В этом случае управляющие данные передаются от ПК на монитор. Рассмотрим кратко каждый из стандартов.
DDC1 Стандарт однонаправленной последовательной передачи данных от монитора в ПК. Тактовый сигнал передается по линии вертикальной синхронизации, а данные — по дополнительной линии DDC Data (рис. 2).
DDC2B Стандарт двунаправленной передачи данных между монитором и ПК. В этом случае данные передаются по дополнительной линии (DDC Data) и тактовые сигналы также по отдельной дополнительной линии (DDC Clock). Передача данных осуществляется с использованием одной из системы команд (DID, ExtEDID, VDIF). За основу этого интерфейса (рис. 3) взят интерфейс, разработанный фирмой Philips — I2C.
DDC2A/B Аналогичен стандарту DDC2B. Базируется на интерфейсе Access Bus (который в свою очередь является расширением интерфейса I2C). Скорость передачи данных не менее 8 Кбайт/сек.
Для того, чтобы при запуске системы автоматически определялся подключенный монитор, нужен монитор с поддержкой одного из рассмотренных стандартов, и видеоадаптер с поддержкой того же стандарта и соответствующая операционная система (или программа)
При выборе аппаратуры обратите также внимание с помощью какой системы команд происходит передача данных (EDID, ExtEDID или VDIF). Вся эта информация должна содержаться в документации пользователя (USER MANUAL) на монитор и видеоадаптер
Если Вы все это предусмотрели, то включайте и работайте.
В большинстве случаев в мониторах для хранения информации VESA Plug&Play применялись микросхемы типа ST24xy21 фирмы SGS Thomson. Основные характеристики: — 1 млн. циклов стирания/записи — сохранность данных в течении 40 лет — питание от 3,6 В до 5,5 В — аппаратное управление записью (ST24LW21 и ST24FW21) — TTL триггер Шмитта на входе VCLK — совместимость с диапазоном 100к/400к Гц скорости передачи на шине I2C — совместимость с двухпроводным последовательным интерфейсом шины I2C — страничная запись I2C (до 8 байтов) — режимы случайного и последовательного чтения байтов на шине I2C — цикл программирования с внутренней синхронизацией — автоматическое приращение адреса — механизм восстановления ошибок (ST24FC21 и ST24FW21) совместимый с VESA 2
Описание. ST24LC21, ST24LW21, FT24FC21 и ST24FW21 микросхемы электростираемой программируемой памяти (EEPROM) емкостью 1 Кбит и организацией 128х8 бит.
В маркировке ST24xy21 х принимает значение L при совместимости микросхемы с VESA 1 и F c VESA 2. y определяет подключение линии управления записью (Write Control WC): С означает подключение WC к 7 контакту, а W к 3.
Варианты расположения контактов.
Примечание: NC — контакт не подключается, DU — контакт не используется.
Для чего нужно DDC CI
Основная функция DDC это передача информации о параметрах изображения. Это нужно для отладки картинки и настройки режимов работы экрана в зависимости от подключенного к нему компьютера. Данная функция обеспечивает двухстороннюю передачу информации, как от компьютера к экрану, так и от монитора к ПК, что позволяет обеспечивать управление и отладку двух устройств одновременно.
Для того, чтобы сделать настройку более комфортной существуют различного рода утилиты, которые позволяют управлять монитором через канал передачи информации.
Одной из таких программ является ddccontrol.Она обеспечивает пользователю несколько основных возможностей, таких как:
Регулировка яркости и контрастности. При чем данные параметры меняются аппаратно на самом экране (при помощи изменения подсветки). Также для пользователя существует возможность изменения цветовой гаммы.
- Возможность переключения различных режимов работы на экране. Будь то пресет moviegameusertext и другие.
- Менять настройку языков. В том числе и тех языков, которые недоступны для данного региона.
- Блокировка любых кнопок на устройстве. В том числе и кнопка, отвечающая за включение — выключение.
- Возможность дистанционно включать и выключать монитор.
- Возможность перемещения изображения.
Также, благодаря данной утилите, для пользователя открываются множество возможностей. которые не были отражены в инструкции или других документах, и возможности их включения при помощи кнопок управления на самом устройстве не было. Как, например ?включение японского языка в настройках, что невозможно в условиях европейского региона.
Итак, что же такое DDC CI?
DDC 1 предназначен для обмена информации в одностороннем порядке от экрана к ПК. Обычно содержит информацию о экране и его параметрах. Данная кодировка стандартна для старых моделей и была весьма распространена, пока на смену не пришли более новые технологии.
DDC 2B обеспечивает двустороннюю передачу информации как с монитора на компьютер, так и с ПК на монитор. Отличается от DDC 1 дополнительной линии передачи информации одной из систем команд(DID, ExtEDID, VDIF)
DDC 2A/B аналогичен предыдущему, но базируется на другом интерфейсе и обеспечивает большую скорость передачи данных.
Существует несколько стандартов для передачи информации, основные: VGA и VESA DDC/CI. В данной статье будет рассмотрен второй формат.
Display Data Channel Command Interface (DDC/CI) данная технология осуществляет формирование и отправку информации в на дисплей, а также прием ответной информации. Общая кодировка и набор команд стандарты и описаны в технической документации MCCS. Информация о данной документации закрыта, однако для общего пользования существует документация ACCESS.bus Specifications Version 3.0 в которой изложено устройство и список команд, а также возможности и функции их применения.
