Что такое конвекционный котел

Способы установки

Напольный котел

Напольный или настенный вариант выбирается в зависимости от мощности и обогреваемой площади. Настенные агрегаты обеспечивают отопление помещения не больше 200 м2 и отличаются производительностью не больше 14 л/мин. Если потребности строения выше, устанавливается напольный агрегат.

Напольный

Оборудование монтируется на полу или специальном фундаменте, а элементы обвязки приобретаются отдельно от котла.

Выпускаются виды агрегатов:

• жаротрубные стальные котлы;
• газовое чугунное оборудование.

Первый вид имеет повышенную мощность и высокое значение КПД. Теплообменник выполняется в форме цилиндра со сварным соединением, содержит в составе стальные коллекторы для передвижения воды. Газовая камера сгорания получает приготовленный газо-воздушный состав от дутьевой горелки.

Чугунное оборудование чаще производится с секционными теплообменниками, имеет дутьевые или трубчатые горелки. Мощность котлов средняя, вес намного ниже жаротрубных котлов. Чугунный теплообменник служит длительное время при соблюдении определенного температурного режима. Для монтажа первый и второй тип котлов поставляется в разобранном виде из-за значительной массы.

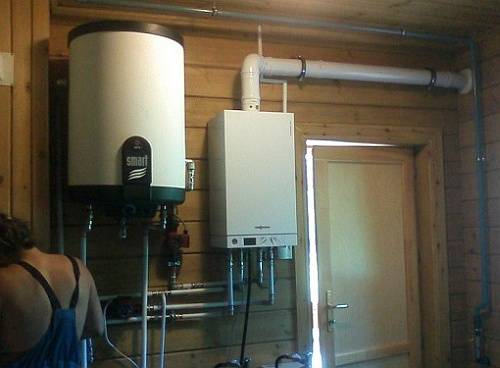

Настенный

Настенная модель

Подвесной газовый конвекционный котел монтируются на вертикальном ограждении или для него сваривается металлическая рама. Теплообменник делается из стали или меди, горелки чаще выполняются трубчатого типа. Настенное оборудование компактно размещается в помещении, котлы поступают в продажу со всеми необходимыми элементами и деталями обвязки. Продажный комплект представляет собой своеобразный котельный узел с управлением от пульта.

Настенный вариант с открытой камерой покупают не часто, хотя он стоит дешевле и не зависит от поставок электричества. Закрытые настенные котлы приобретают чаще, популярные модели компактные, имеют привлекательный вид. Производители применяют передовые технологии, оборудование снабжено современной электронной начинкой. Это может стать недостатком, т. к. электроника не выдерживает перепадов напряжения и зависит от электросети.

Причины возникновения сырости

Сырость и плесень в квартире, доме, офисе начинают возникать в осенний период. Нормальный уровень влажности для жилого дома – 60%. В жаркое лето показатель снижается до 45% и в таких условиях мы чувствуем себя максимально комфортно. С повышением уровня влажности в жилых помещениях создаются оптимальные условия для развития сырости, а значит – грибка, плесени, что одно и тоже.

Повышенная влажность возникает из-за:

• плохой вентиляции;
• неправильно выбранной кухонной вытяжки;
• конденсата на металлопластиковых окнах;
• повреждения водопроводных труб;
• неправильной установки сантехники;
• частой сушки белья в доме;
• многократного принятия ванны;
• чрезмерного количества комнатных растений;
• аквариума;
• трещин на стенах и не заизолированных межстенных швов.

Отличия в тратах и подсчеты

Технические характеристики изделия указываются производителем в паспорте, для котлов они следующие: КПД конвекционных — 90-93%, конденсационных — до 110%, разница чисто арифметическая не более 20%.  Сравнение цифр не в пользу последних, так как стоимость их выше в разы. Более подробный анализ следует проводить с учетом факторов конкретного места эксплуатации и методиками подсчета.

Европейские данные говорят об окупаемости конденсационных моделей за пятилетку, для отечественных потребителей сроки другие из-за низкой стоимости топлива, слабого распространения низкотемпературных типов отопления с теплыми полами и многосекционными радиаторами повышенной площади.

Следовательно, следует заранее просчитать потенциальную экономию. Утепленный по строительным нормам дом теряет 1 кВт\ час на 10 кв. метров. Для дома площадью 100 кв. м. в средней полосе России для восполнения суточных теплопотерь потребуется 240 кВт. Для удобства подсчетов принято топливо — природный газ, удельная теплота сгорания которого — 10 кВт на один кубометр, и 1 кВт котла потребует 0,1 куб. м. его сгорания в топке.

Но не забываем, что есть и регионы с гораздо более дорогим газом и есть дома с гораздо большей площадью.

Применяемые в расчетах к.п.д. отличаются от паспортных, прописанных производителями. Это объясняется спецификой подсчетов калорийности органического топлива. Существуют два термина: «высшая» и «низшая» топливная теплота горения. Первоначально считалось что энерготраты на испарение влаги и образование конденсата незначительны, и при расчетах ими можно пренебречь. Поэтому характеристики тепловых систем рассчитывали по «низшим» показателям. По мере уточнения величины этой доли затрат стали пользоваться цифрами «высшей» топливной теплоты горения, что и привело к величинам, превышающим сто процентов. С физической точки зрения это невозможно, ведь количество энергии, полученной при сжигании не может быть больше запасенной в составе химических связей, но традиционно сложившиеся методы уже не меняли, что привело к показателю КПД в 110 процентов.

Нюансы покупки котлов

Сегодня модификаций котлов предостаточно. Их выбор должен быть очень тщательным. И отечественные модели имеют меньшую цену. Можете сэкономить, если преследуете скромные цели. Например, отопление маленького помещения. Большое значение имеет и число контуров в котле.

Далее предложен указаны самые популярные зарубежные марки:

1. Baxi (Италия). В котлах данной марки действует автоматизированная технология контроля. У них внушительный эксплуатационный срок в отечественных условиях. Причина тому – плавный электронный запуск. Он разжигает горелку в несколько стадий. И полная мощь достигается за 30-40 сек. Это позволяет максимально снизить появление нагара. А само оборудование трудится плавно и тихо.
2. Bosch (Германия). Такие котлы уже более полвека лидируют на отечественном рынке. Их основное преимущество – множество версий с плоским корпусом и креплениями для монтажа на стену. Эти агрегаты можно монтировать в ванной, туалете и на кухне.

Есть ещё множество равноценных брендов. Но, как уже было замечено, огромное значение имеет количество контуров. Также важен аспект экономичности в вопросе потребления электричества и методе обслуживания. Покупайте тот вариант, который прослужит долгие годы. Например, модели с двумя контурами даже при полной поломке второго контура могут многие годы прекрасно отапливать дом.

Конструкционные особенности

Что касается конструкции кондиционного котла отопления, то она мало чем отличается от обычного газового. Тем не менее некоторые отличия все-таки присутствуют, и их роль очевидна. К ключевым элементам системы следует отнести:

1. Камеру сгорания топлива с горелкой, вентиляционным оборудованием и элементом подачи топливной смеси.
2. Первичный теплообменник.
3. Камеру охлаждения смеси до температуры, равной «точке росы» (+56…+57°С).
4. Вторичный теплообменник, в котором осуществляются конденсационные процессы.
5. Емкость для хранения конденсата.
6. Дымоходная труба, по которой происходит отвод холодных дымовых газов.
7. Насос для циркуляции жидкости в системе.

Задача первичного теплообменника, соединенного с камерой сгорания, заключается в охлаждении выделяющихся газов до температуры, которая намного выше «точки росы» (по аналогичному принципу работают традиционные газовые котлы конвекционного типа). После этого смесь дыма перемещается к вторичному теплообменнику, в котором осуществляется доохлаждение до температурных показателей ниже +56°С. При этом водяной пар переходит в состояние конденсата и скапливается на стенках теплообменника, а затем собирается в специальном контейнере и стекает в канализационное отверстие.

Габариты

Устройства бывают разных размеров. Некоторые из них такие же как простые духовки. У других габариты побольше. Следует учитывать размер партий продукции, которые нужно приготовить одновременно и размеры кухни. Оборудование с функцией пароувлажнения имеет большие размеры в отличие от других аппаратов.

По данной характеристике отличаются три типа печей:

• Небольшие до 6 емкостей.
• Средние до 12 емкостей.
• Большие до 20 емкостей.

• Самыми доступными по стоимости считаются компактные электропечи. Это небольшие кухонные девайсы, имеющие объем духового шкафа от 25 до 45 литров.
• Конвекционные устройства с принудительной системой вентиляции имеют дополнительно нагревательные элементы с вентилятором, которые нагревают воздух в камере. Объем таких печей от 23 до 39 литров.
• Наиболее широко конвекционный режим используется в электрических духовках. В этом классе представлены устройства, объемом от 50 литров.

«За» и «Против» конвекционных котлов

Привлекательность использования определяется следующим:

• ассортимент позволяет выбрать то, что надо;
• легко подобрать подходящие соотношение качества и цены;
• длительный срок службы радиатора;
• низкий остаточный уровень конденсата;
• защищен от замерзания;
• прост в эксплуатации и ремонте.

Заставляют сомневаться в целесообразности выбора следующие факторы:

1. Расход газа больше, чем в других агрегатах.
2. Качество воды играет большую роль в долговечности установки. Особенно у двухконтурных котлов. Поможет установка фильтров для воды. Это значительно увеличит срок службы теплообменника.
3. При использовании закрытой камеры сгорание появляется энергозависимость, так как вентилятор для отвода дыма работает от электричества.

Важно! При монтаже отопительной системы с традиционным котлом продукты сгорания на выходе должны быть не ниже 57 °C

Дополнительные элементы котлов

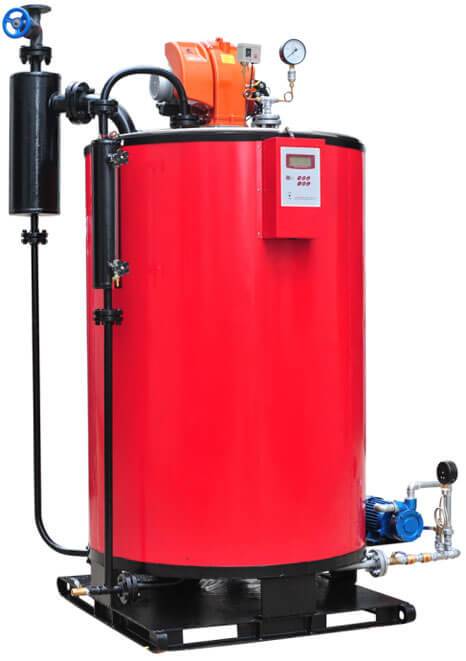

Устройство парового котла не ограничивается основными элементами, которые уже были описаны выше. Иногда паровой котел может комплектоваться дополнительными устройствами, позволяющими повысить эффективность или функциональность системы.

Речь идет о следующих элементах:

1. Пароперегреватель. Данный элемент позволяет разогреть пар до температуры свыше 100 градусов, что позволяет добиться большей экономичности за счет увеличения КПД агрегата. Пар при использовании перегревателя может достигать температуры в 500 градусов, причем его нагрев осуществляется уже в трубах, то есть после этапа испарения воды. Пароперегреватель может быть как встроенным, так и выполняться в формате отдельного устройства. Существуют конвекционные и радиационные устройства (второй тип имеет в 2-3 раза большую мощность).
2. Сепаратор пара. Этот элемент парового котла позволяет устранить всю лишнюю влагу из пара и максимально его высушить. При использовании сепаратора КПД всего котла существенно повышается.
3. Паровой аккумулятор. Данное устройство позволяет стабилизировать работу системы. Аккумулятор вбирает в себя излишки выработанного пара и возвращает их в систему, если его становится слишком мало.
4. Устройство для очистки воды. Данное приспособление позволяет снизить насыщенность воды кислородом и различными химическими веществами. Своевременная подготовка воды дает возможность уменьшить воздействие коррозии на внутренние элементы котла и свести к минимуму количество отложений в системе.

Также устройство парового котла включает в себя клапан для спуска конденсата, подогреватели воздуха и блок управления агрегатом, в который входит выключатель горения и регуляторы расхода сырья и энергоресурсов. Понимание того, из чего состоит паровой котел, позволяет подогнать его конфигурацию под решение конкретных задач.

Сферы применения

Персонал современных ресторанов и кафе практически не мыслит себя без конвекционных печей. Это объясняется высокой скоростью приготовления блюд, при сохранении их привлекательности. Значительная вместительность промышленных моделей дает возможность за один раз готовить много еды, используя стабильный температурный режим. Выпечка получается пышной и вкусной: она способна сохранять свою свежесть длительное время.

Разработчики в каждую новую модель вкладывают все больше полезных функций. Очень удобен режим отложенного старта, позволяющий включать прибор с запланированным запозданием. В спящем режиме минимальная температура сохраняется не остывающим ТЭНом. Благодаря звуковым сигналам происходит оповещение о завершении процесса готовки. Перед тем, как выбрать конвекционную печь, рекомендуется уточнить ее функциональные возможности.

Конструкционные особенности

Что касается конструкции кондиционного котла отопления, то она мало чем отличается от обычного газового. Тем не менее некоторые отличия все-таки присутствуют, и их роль очевидна. К ключевым элементам системы следует отнести:

1. Камеру сгорания топлива с горелкой, вентиляционным оборудованием и элементом подачи топливной смеси.
2. Первичный теплообменник.
3. Камеру охлаждения смеси до температуры, равной «точке росы» (+56…+57°С).
4. Вторичный теплообменник, в котором осуществляются конденсационные процессы.
5. Емкость для хранения конденсата.
6. Дымоходная труба, по которой происходит отвод холодных дымовых газов.
7. Насос для циркуляции жидкости в системе.

Задача первичного теплообменника, соединенного с камерой сгорания, заключается в охлаждении выделяющихся газов до температуры, которая намного выше «точки росы» (по аналогичному принципу работают традиционные газовые котлы конвекционного типа). После этого смесь дыма перемещается к вторичному теплообменнику, в котором осуществляется доохлаждение до температурных показателей ниже +56°С. При этом водяной пар переходит в состояние конденсата и скапливается на стенках теплообменника, а затем собирается в специальном контейнере и стекает в канализационное отверстие.

Популярные модели

Давайте теперь посмотрим, что мы можем купить на российском рынке и по каким ценам. И в этом разделе мы затронем три самые востребованные модели, получившие высшие оценки пользовательской аудитории.

Baxi Duo-Tec Compact 24

Было бы странно, если бы первое место заняла продукция иного бренда. Перед нами типичный настенный конденсационный газовый котел мощностью 20 кВт. Причем мощность регулируемая, нижняя планка – 3,4 кВт. Теплообменник выполнен из нержавеющей стали, внутри агрегата уже предусмотрена вся необходимая обвязка. Температура теплоносителя может регулироваться в самых широких пределах – от +25 до +80 градусов. Температура в контуре ГВС – от + 35 до +60 градусов с производительностью до 13,8 л/мин.

Газовый отопительный конденсационный котел от Baxi может работать как с традиционными батареями, так и с системами теплых полов. Он оснащается собственной панелью управления, но для большего удобства к нему рекомендуется подключить комнатный термостат. Также на борту имеются все необходимые системы безопасности и автодиагностика. Стоимость агрегата не самая высокая – в пределах 45-50 тыс. рублей.

Vaillant ecoTEC plus VU OE 466

Дорогой, производительный и надежный – именно так мы можем охарактеризовать конденсационный котел от еще одного именитого производителя. Потребление газового топлива при мощности в 46,4 кВт составляет 4,8 куб. м/час. Температура теплоносителя – от +40 до +85 градусов, первичный теплообменник выполнен из нержавеющей стали. На борту присутствуют обвязка, самодиагностика, система электронной модуляции пламени. Модель одноконтурная, поэтому задачу с организацией горячего водоснабжения придется решать альтернативными способами.

Учитывая высокую мощность данного агрегата и бренд производителя, на его покупку придется потратить 135-140 тыс. рублей.

Buderus Logamax plus GB172-42 i

Компания Buderus радует своих потребителей надежной техникой. А ее конденсационный газовый котел Logamax plus GB172-42 i получился на редкость удачным и даже красивым – он наделен внушительной черной передней панелью (также присутствует модификация с белой панелью). Если у вас черная кухня (данное оборудование часто монтируется в кухонных помещениях), то он станет идеальной покупкой. Тепловая мощность агрегата варьируется от 5,9 до 41,9 кВт. Его основу составляет новейший теплообменник из прочного алюминиевого сплава. Контура ГВС на борту нет, но он реализован в младшей модели мощностью 30 кВт. Примечательной особенностью данной модели является поддержка дистанционного управления через интернет.

Отличия газо- и водотрубных котлов по схеме работы

Емкость, позволяющая создавать пар, обычно выполняется из одной или нескольких труб. Находящая в них вода прогревается за счет разогретых газов, выделяемых в процессе горения топлива. Такая конструкция подразумевает, что газ сам поднимается к заполненным водой трубам, и устройства, работающие по такому принципу, называются газотрубными котлами.

В другом типе котлов газ перемещается по трубе в самой емкости с водой. Емкость в данном случае называется барабаном, а сам котел относится к категории водотрубных. Заполненные водой барабаны могут располагаться горизонтально, вертикально, радиально или же комбинировано, в зависимости от чего выделяют соответствующие виды водотрубных котлов.

Сравнение особенностей рассматриваемых видов котлов позволяет сделать следующие выводы:

1. Первое отличие – разные размеры используемых труб. Газотрубные устройства оснащаются достаточно большими трубами по сравнению с изделиями, которые используются в водотрубных котлах.
2. Следующее отличие заключается в разнице мощностей. Предельное значение мощности газотрубных котлов составляет 360 кВт, а максимальное давление не может превышать 1 МПа. Высокое давление и объем пара требуют увеличения толщины стенок устройства, что негативно сказывается на итоговой стоимости котла. Водотрубные котлы такого недостатка лишены – для них вполне могут использоваться тонкие трубы, позволяющие добиться большей температуры и давления по сравнению с газотрубными аналогами.
3. Водотрубные котлы отличаются не только мощностью и более высокой температурой. К их преимуществам относится еще и возможность выдерживать серьезные перегрузки, что говорит о большей степени безопасности подобных устройств.

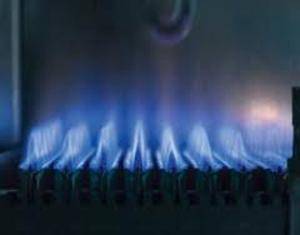

Горелки в газовых котлах

Горелка может иметь одно-, двухступенчатую (включить-выключить) функцию

Ни один газовый котел не будет работать без горелки. При этом большинство современных моделей оснащены модулируемой горелкой.

Принцип работы газовой котельной в этом случае заключается в том, что в зависимости от потребности в тепле можно регулировать подачу газа, то есть, модулировать пламя. Если котел оснащен автоматической модуляцией, то уровень комфорта будет максимальным, так как отопительная система точно поддерживает нужную температуру, в том числе и в двухконтурной схеме.

Фактически, режим модуляции требует, чтобы горелки работали постоянно. Но суммарный расход газа в этом случае, как ни странно, меньше, поскольку осуществляется оптимальным образом.

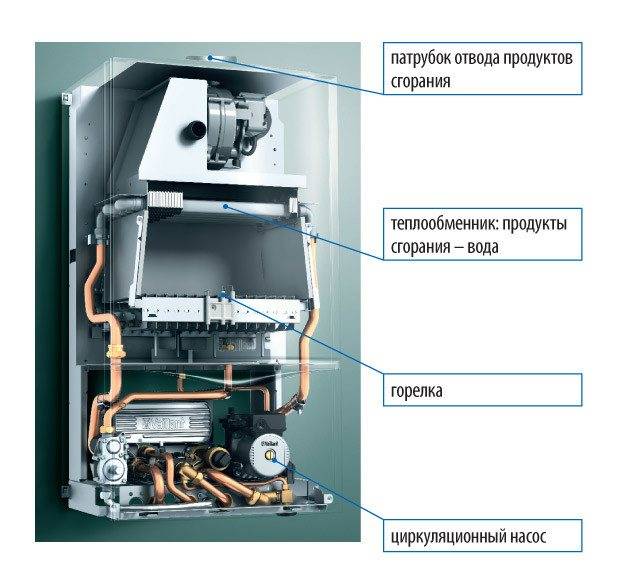

Принцип работы и устройство отопительного прибора

Внутри агрегата находятся следующие основные узлы:

• газовая горелка;
• запальник (не во всех моделях);
• устройство розжига;
• теплообменник;
• система автоматики.

Большинство котлов дополнительно комплектуется:

• циркуляционным насосом;
• расширительным бачком;
• группой безопасности: состоит из манометра, предохранительного клапана и воздухоотводчика.

Работает котел следующим образом:

1. Нажатием специальной кнопки открывается клапан подачи газа в запальник. Топливо вспыхивает при контакте с искрой, которую вырабатывает пьезоэлемент механизма розжига. Через 2-3 секунды кнопку отпускают. В моделях с электронным включением запальника нет.
2. Температура поступающей в теплообменник котла рабочей среды анализируется термодатчиком. По достижении ею установленного минимального показателя прибор посылает сигнал в контроллер, и тот открывает клапан подачи газа в основную горелку. Топливо вспыхивает от запальника или электронного розжига.
3. Конвекция заставляет горячие продукты распада газа подниматься вверх. Они омывают теплообменник, нагревая его, и устремляются в дымоход.
4. Температура рабочей среды на выходе из устройства анализируется вторым термодатчиком. Как только она достигнет установленного максимума, сенсор просигнализирует контроллеру и тот перекроет подачу газа в основную горелку.
5. Когда теплоноситель снова остынет, повторяются пункты 2-4.

В большинстве моделей предусмотрены функции:

1. Защиты от замерзания. При остывании теплоносителя до +5°С прибор запускается автоматически с минимальной производительностью, достаточной для поддержания температуры рабочей среды выше указанной отметки.
2. Контроля микроклимата в помещении. Посредством выносного термостата прибор поддерживает на нужном уровне температуру воздуха в комнате.

В систему автоматики также входят датчики:

• тяги: блокирует поступление газа при нарушении процесса дымоудаления;
• пламени: действует аналогично при затухании основной горелки.

Срабатывание сенсора тяги может означать, что дымоход нуждается в очистке. Расшифровка представлена на сайте bigkotel.ru.

Котлы верхнего ценового сегмента оснащаются погодозависимой автоматикой. При подключении термодатчиков, расположенных на улице, отопитель своевременно меняет тепловую производительность сообразно колебаниям погоды.

Сравнение конвекционных и конденсаторных котлов

В конденсационном агрегате используется не только энергия, выделяемая при сжигании газа, но и та теплота, которая образуется при образовании пара в продуктах сгорания газа. Конструктивно отличается от конвекционного наличием еще одного дополнительного теплообменника — экономайзера, устанавливаемого на выходе отработанных газовых продуктов. По сути он является первичным, так как после нагрева в нем теплоноситель попадает в основной теплообменник.

Устройство конденсационного котла

Для образования конденсата нужно добиться охлаждения пара, который образуется в результате продуктов сгорания газа ниже точки росы — 56 градусов при использовании магистрального газа. Необходимость подачи остывшей обратной воды позволяет расширить отопительную систему, например, можно сделать теплые полы, что невозможно осуществить, имея конвекционный котел.

Необходимость получения на выходе пониженной температуры требует установку радиаторов с повышенной теплоотдачей, например, алюминиевые и биметаллические, которые являются достаточно дорогими. С чугунными батареями эффективной работы добиться будет невозможно.

У обычных котлов температура продуктов сгорания достаточно высокая и поэтому конденсат практически не образуется. Энергия частично тратится впустую, но при этом не подвергаются агрессивному воздействию детали агрегата и сам дымоход.

Конденсаторный котел выпускается только с закрытой камерой сгорания в отличие от конвекционного, который бывает как с закрытой, так и открытой, в зависимости от модели. Закрытая камера является наиболее безопасной. Она оборудуется вентилятором, при помощи которого воздух поступает в топку, избыточное давление само выталкивает отработанные газы через коаксиальный канал.

Таким образом, продукты сгорания не попадают в помещение, где работает котел. Если котел имеет мощность менее 30 кВт, канал можно обустроить в стене, с более высокой мощностью его необходимо смонтировать выше уровня крыши.

Дымоход выведен на крышу

Дополнительная теплота является залогом высокой эффективности (более 100 процентов) конденсационных котлов. Несмотря на высокую стоимость в сравнении с конвекционными, примерно в два раза, такие устройства более эффективны, имеют КПД в полтора раза выше конвекционных за счет пониженного потребления газа и окупаются в течение 3-х лет. Высокая стоимость таких котлов обусловлена применением материалов из нержавеющей стали, устойчивой к агрессивной среде, и технологий, позволяющих сварить ее.

Отличия газо- и водотрубных котлов по схеме работы

Емкость, позволяющая создавать пар, обычно выполняется из одной или нескольких труб. Находящая в них вода прогревается за счет разогретых газов, выделяемых в процессе горения топлива. Такая конструкция подразумевает, что газ сам поднимается к заполненным водой трубам, и устройства, работающие по такому принципу, называются газотрубными котлами.

В другом типе котлов газ перемещается по трубе в самой емкости с водой. Емкость в данном случае называется барабаном, а сам котел относится к категории водотрубных. Заполненные водой барабаны могут располагаться горизонтально, вертикально, радиально или же комбинировано, в зависимости от чего выделяют соответствующие виды водотрубных котлов.

Сравнение особенностей рассматриваемых видов котлов позволяет сделать следующие выводы:

1. Первое отличие – разные размеры используемых труб. Газотрубные устройства оснащаются достаточно большими трубами по сравнению с изделиями, которые используются в водотрубных котлах.
2. Следующее отличие заключается в разнице мощностей. Предельное значение мощности газотрубных котлов составляет 360 кВт, а максимальное давление не может превышать 1 МПа. Высокое давление и объем пара требуют увеличения толщины стенок устройства, что негативно сказывается на итоговой стоимости котла. Водотрубные котлы такого недостатка лишены – для них вполне могут использоваться тонкие трубы, позволяющие добиться большей температуры и давления по сравнению с газотрубными аналогами.
3. Водотрубные котлы отличаются не только мощностью и более высокой температурой. К их преимуществам относится еще и возможность выдерживать серьезные перегрузки, что говорит о большей степени безопасности подобных устройств.

Конструкция двухконтурного прибора

Устройство двухконтурного газового котла (рис. 4) заключается в трех основных узлах, которые есть во всех видах прибора:

Также неизменной частью газового отопительного агрегата является корпус со слоем теплоизоляции.

Рис. 4 Конструкция двухконтурного газового котла

Газовая горелка – это конструкция с перфорацией вдоль всего корпуса, а внутри находятся форсунки. Форсунки подают и распределяют газ, для равномерного пламени. Горелка может быть нескольких видов:

• Одноступенчатая – эта горелка устроена, так что ее нельзя регулировать, она работает в одном режиме;
• Двухступенчатая – это устройство имеет 2 позиции регулировки мощности;
• Модулированная – мощность такой горелки можно регулировать, за счет этого котлы экономнее расходуют топливо.

Теплообменник. В двухконтурных газовых приборах есть 2 теплообменника:

• Первичный – в нем нагревается теплоноситель для отопительного контура. Изготавливается из стали или чугуна;
• Вторичный – это теплообменник, в котором нагревается вода для контура горячего водоснабжения. На него обычно влияет температура несколько меньше чем на первичный, поэтому он может быть изготовленным из таких материалов как медь, нержавеющая сталь и т.д.

Рис. 5 Первичный теплообменник для двухконтурного газового прибора

Автоматика – это узел, который управляет работой газового устройства. Он включает электронную схему и систему датчиков. Датчики подают показания работы двухконтурного котла в электронную схему, которая задает режим функционирования либо же отключает прибор.

Циркуляционный насос – это устройство нужно для системы отопления с принудительной циркуляцией. Это комплектующая деталь для энергозависимой системы. Такой насос обеспечивает нужный показатель давления.

Система отведения продуктов горения может быть с:

• естественной тягой. В этом случае продукты горения выводятся в дымоходную трубу, которая должна возвышаться над крышей минимум на 1 метр;
• принудительной тягой. Котлы с такой системой имеют в конструкции вентилятор для вывода продуктов горения в коаксиальный дымоход (труба в трубе). Такие котлы называют турбированными.

Расширительный бак. Когда теплоноситель нагревается до высокой температуры, то он расширяется, и его излишки временно попадают в расширительный бак. Объем бака может быть разным, это зависит от объема теплоносителя в системе и мощности котла.

Камера сгорания выглядит как емкость из металла с теплоизоляцией. Именно над ней находится первичный теплообменник, а на ее дне расположена горелка. Камера сгорания газового устройства может быть:

Газовый двухконтурный прибор с открытой камерой – это устройство, которое может быть энергонезависимым, так как воздух для горения он берет прямо из помещения, в котором установлен. Рекомендуется устанавливать такие агрегаты в отдельно отведенных помещениях – котельных. Они должны быть устроены по всем правилам, а именно иметь хорошую вентиляцию и окно. Если двухконтурному котлу с открытой камерой горения не хватает воздуха, он будет выделять углекислый газ.

Газовый двухконтурный прибор с закрытой камерой – это устройство, которое воздух для горения берет с улицы через коаксиальный дымоход. Принцип коаксиальной системы отведения газов заключается в ее особенной конструкции – «труба в трубе» (рис. 6). То есть труба с меньшим диаметром находится в трубе большего диаметра. Через маленькую трубу выходят продукты горения, а через большую происходит забор воздуха в газовый котел. Преимуществом коаксиального дымохода является то, что его можно устанавливать как горизонтально, так и вертикально.

Рис. 6 Труба для коаксиального дымохода (труба в трубе)

Энергозависимые и энергонезависимые котлы

Принцип работы двухконтурного газового котла энергозависимого типа практически не отличается от энергонезависимых котлов. Они функционируют благодаря комплектующим, которые работают от электричества. Это циркуляционный насос, автоматика (полная регулировка роботы агрегата), вентилятор для отвода продуктов горения. В работе энергозависимых двухконтурных агрегатов есть такие недостатки:

• такое оборудование чувствительно к перепадам напряжения в сети, поэтому нужно дополнительно приобрести стабилизатор напряжения;
• если возникнут, какие либо аварии на линии электросети и света не станет, то котел не будет функционировать. На этот случай нужно обзавестись генератором или же блоком бесперебойного питания.

В энергонезависимых моделях котлов теплоноситель циркулирует естественным образом, по принципу конвекции. Для нормальной работы такого агрегата трубы в системе отопления должны быть большего диаметра. А также в этом случае расширительный бак должен быть открытым. Также для хорошей циркуляции трубопровод системы отопления проектируется под наклоном. Система отвода продуктов горения работает по принципу естественной тяги. Для этого устанавливается дымоходная труба, которая должна быть не менее 4 метров в высоту.

Энергонезависимым приборам нужно постоянное поступление воздуха, так как они оборудованы открытой камерой горения. А значит, в помещение должно происходить регулярное проветривание. Но конечно, несомненным преимуществом этого двухконтурного котла является то, что отсутствие электроэнергии никак не влияет на его работу.

Газовый котел Бакси: неисправности и их устранение
