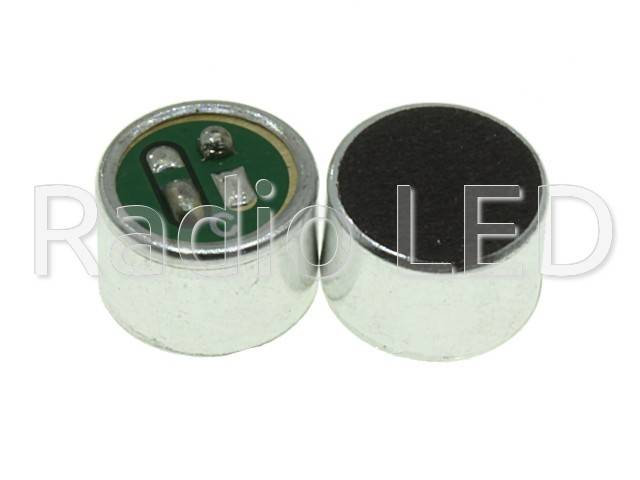

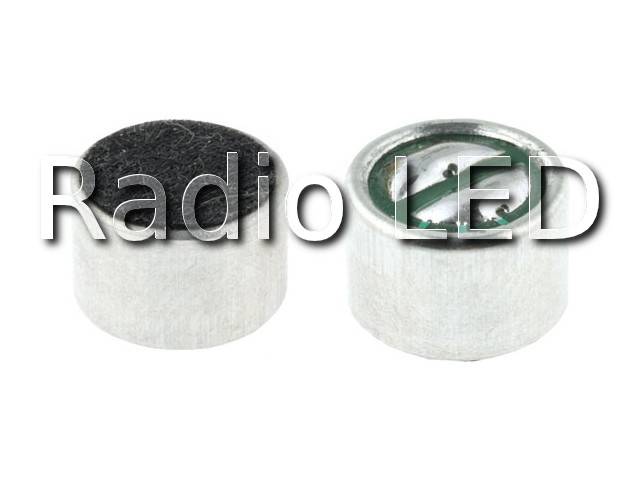

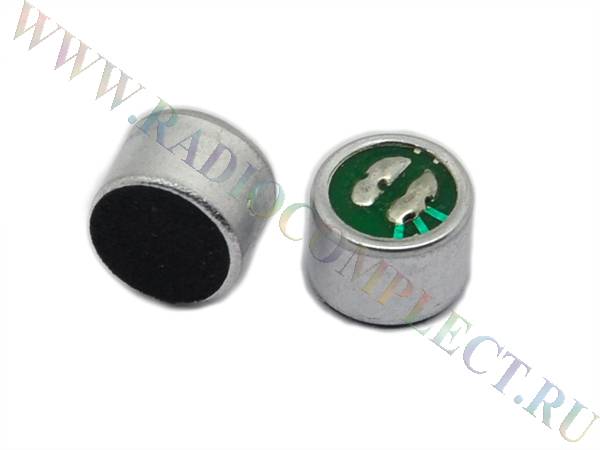

Что такое электретный микрофон

Принцип действия гомоэлектретного микрофона

Тонкая плёнка из гомоэлектрета помещается в зазор конденсаторного микрофона либо наносится на одну из обкладок. Это приводит к появлению некоторого постоянного заряда конденсатора. При изменении ёмкости, вследствие смещения мембраны, на конденсаторе появляется изменение напряжения, соответствующее акустическому сигналу.

В самой конструкции современного микрофона предусмотрен предусилитель, поэтому необходимо соблюдать полярность подключения и обеспечить питанием транзистор предусилителя. Это достигается подачей на микрофон фантомного питания. Например, некоторые звуковые карты предусматривают фантомное питание во входах для микрофонов. Некоторые модели электретных микрофонов снабжаются собственным автономным источником питания (аккумуляторы или батарейки).

Схема микрофонного усилителя на микросхеме

Существует много конструкций микрофонного усилителя на микросхеме. Чаще всего в устройствах применяются операционные усилители, но имеются интегральные компоненты представляющие собой готовый микрофонный канал. Примером такой конструкции является специализированная малошумящая микросхема усилитель микрофонаMAX9814.Она имеет следующие параметры:

• Программируемый коэффициент усиления – 40, 50 и 60 дБ
• Гармонические искажения – 0,04%
• Встроенный источник питания для электретного микро – 2 В
• Температурный диапазон — +80- –400С
• Имеется автоматическая регулировка усиления

Для самостоятельного повторения подойдут схемы на интегральных операционниках.

Схема собрана на отечественном ОУ 157УД2. Это микросхема с очень маленьким уровнем собственных шумов не критичная к напряжению питания.

Высококачественный канал предназначен для работы с электретными микрофона всех типов. В нём используется ОУ BA4558 или JRS4558. Конденсаторы С1 и С4 по 0,22 мкФ. Схема отличается высокой чувствительностью. Не требует регулировки и начинает работать сразу после подачи напряжения питания. В следующем устройстве используется микросхема для микрофона К538УН3Б.

Она очень простая, так как в ней отсутствуют резисторы и для её сборки потребуется только микросхема и четыре конденсатора. Напряжение питания можно снизить до 3 вольт без больших потерь усиления. При повторении конструкций нужно выполнять подключение усилителя микрофона экранированным проводом и экран соединить с корпусом устройства.

Штекеры микрофонов

Jack (джек) – распространенный разъем для передачи аналогового сигнала аудио – используется в трех модификациях:

TRS 3.5 мм

Используется в мультимедийных микрофонах нижнего ценового сегмента. Совместим с ноутбуками, где предусмотрено раздельное подключение.

TRRS 3.5 мм

Джек содержит на один контакт больше, чем TRS и используется в гарнитурах мобильных телефонов и игровых наушниках. Без доработки подключаются к комбинированным разъемам (рис. 2). В случаях, когда в ноутбуке разъем TRRS, а на кабеле микрофона – TRS и наоборот, проблема совместимости решается приобретением переходника (рис. 6 и 7). Производители игровых гарнитур среднего и верхнего ценового сегментов снабжают свою продукцию кабелями обоих стандартов. Например, Razer Kraken Pro комплектуются джеком TRRS и сплиттером на два TRS.

TS 6.3 мм

Джеком такого диаметра оснащаются микрофоны для караоке. Для подключения к компьютерному разъему 3,5 мм необходимо докупить переходник на 3,5 мм.

USB-микрофоны – это цифровые устройства с интегрированным ЦАП

Их подключение не вызывает затруднений. Windows и MacOS самостоятельно подбирают для них драйверы и распознают без перезагрузки. USB-устройства предназначены преимущественно для аудио-конференций, записи подкастов, работы в дороге. Однако встречаются и полупрофессиональные модели для записи. Например, SAMSON G-TRACK PRO – универсальный конденсаторный микрофон для записи голоса и инструментов. Помимо ЦАП 24 бит/96 кГц в него встроен предварительный усилитель с питанием по шине USB. Он снабжен инструментальным входом с регулировкой чувствительности и переключателем диаграммы направленности.

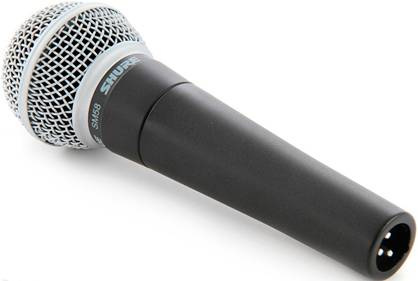

Разъем XLR, или Cannon используется в технике сценического или студийного класса. Оборудование может использоваться и совместно с ноутбуком при наличии соответствующего кабеля. Единственное условие: микрофон должен быть динамическим. Конденсаторные модели с XLR требуют фантомного питания +48 В, которое можно взять от микшерского пульта или от аудиоинтерфейса с микрофонным предусилителем.

Изготовления платы ЛУТом.

Говоря, что лучше всего платы получаются при печати на страницах плейбоя. Раньше я так и делал, но в последнее время перешел на глянцевую с одной стороны бумагу. Жалко переводить интересные статьи на непонятно что….

В целом технология ЛУТ итак всем известна, и в ролике она показана, поэтому остановлюсь только на двух моментах.

• Прожарку утюгом я делаю в течении минуты, а после закидываю плату в ближайшую книжку и встаю на книжку всем весом на 1-2 минуты.
• Широкие места и дефекты переноса или печати я всегда промазывал перманентным маркером. В этот раз вместо перманентного маркера я воспользовался акриловым. При этом я ждал высыхания минут 10-15. Тем не менее он отлично справился и под ним ничего не травилось.

Варианты выбора микрофонов

Если вам нужен недорогой микрофон для общения по Skype, выбирайте среди моделей с областью применения «общение по сети».

Если вас не устраивает качество звука с микрофона, встроенного в камеру, воспользуйтесь специализированным накамерным микрофоном для видеосъемки.

Если вам нужен ручной микрофон для выступлений на эстраде, выбирайте среди вокальных динамических микрофонов с кардиоидной направленностью или суперкардиоидной направленностью.

Для записи музыкальных инструментов в любом частотном диапазоне от бас-гитар до тарелок выбирайте среди конденсаторных микрофонов с минимальной частотой 40 Гц и ниже.

Для качественной записи звука на конференции вам потребуется всенаправленный настольный микрофон с высокой чувствительностью.

Для «прицельной» записи звука с источника на приличном расстоянии нужен микрофон с высокой чувствительностью и суперкардиоидной направленностью.

История

Первые научные сведения об электретном состоянии есть в работах английского учёного С. Грея (1732 г.), М. Фарадея (1839 г.). Термин «электрет» впервые ввёл О. Хевисайд (1892 г.), а изучать это явление начал японский физик Ёгути в 1919 г. . Первое время микрофоны электретного типа были сравнительно дороги, а их очень высокое выходное сопротивление (в единицы мегаом и выше) заставляло применять для реализации исключительно ламповые схемы. Данное положение вещей сохранялось вплоть до изобретения в Лабораториях Белла в 1961 Джеймсом Вестом и Герхардом Сесслером покрытия из металлизированной тефлоновой фольги.Создание полевых транзисторов привело к появлению чрезвычайно эффективных и компактных электретных микрофонов, совмещённых с собранным в том же корпусе предусилителем на полевом транзисторе, и с 1970-х годов электретные микрофоны стали активно использоваться в бытовой технике и широком спектре приложений.

Как настроить микрофон

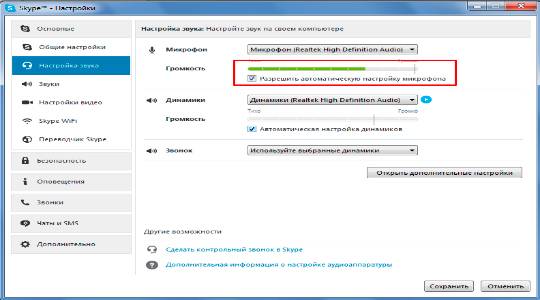

После установки нового устройства оно отображается в операционной системе. В Windows 7 оно находится в Пуск / Панель управления / Звук / Запись. Здесь отображаются USB-микрофоны и входы звуковых карт. Если устройство не обнаружено, переустанавливают драйверы, после чего проблема чаще всего решается.

Регулировку уровня громкости микрофона легче всего выполнить в том приложении, для которого он предназначен. Например, в Skype вкладка «Звуковые настройки» находится в разделе меню «Звонки». На этой странице выбирают входное устройство выполняют ручную настройку или назначают автоматическую.

С каким бы приложением Вы не работали, помните, что уровень звука на индикаторе не должен превышать 0 дБ. В противном случае гарантированы щелчки и искажения голоса.

Тематические материалы:

11 лучших наушников для телефона
, 20 лучших беспроводных Bluetooth наушников
,

Как подключить микрофон к ноутбукуНоутбук – это не только вычислительная машина для работы, но и мощная мультимедийная станция. Она воспроизводит, записывает, редактирует и отправлять звуковые файлы или потоки аудио на другие (удаленные) компьютеры. Каждый ноутбук оборудован штатным микрофоном. Частотно-динамические характеристики этого устройства обладают достаточным диапазоном для передачи голоса в программах типа Skype. Однако если нужна детальная звуковая картина с минимумом искажений, придется отказаться от встроенного оборудования. Популярные виды микрофоновПредположим, что внешний микрофон уже есть в наличии и осталось только найти оптимальный способ его подключения. Для этого потребуется выяснить, к какому виду он относится. Чаще всего в продаже встречаются динамические, электретные и конденсаторные микрофоны

Пользователю необязательно разбираться в их устройстве: важно понимать, что первые два типа не требуют питания, а третий – либо содержит батарею в корпусе, либо нуждается в подключении внешнего источника.По конструктивному исполнению они бывают: Не рассматриваю оборудование для спецсвязи и встраиваемые микрофоны

ручными;петличными;настольными;головными.

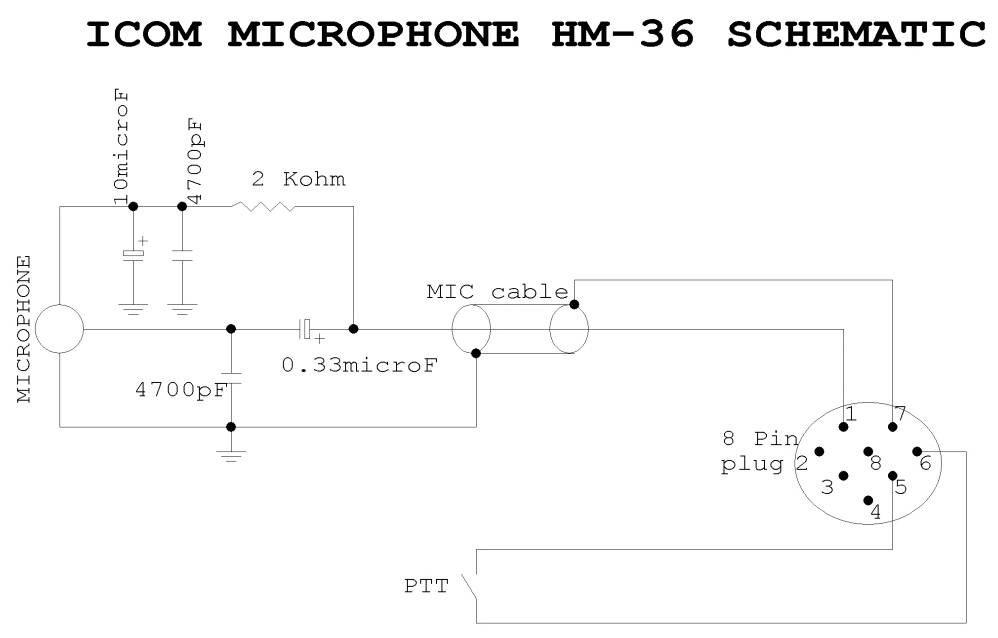

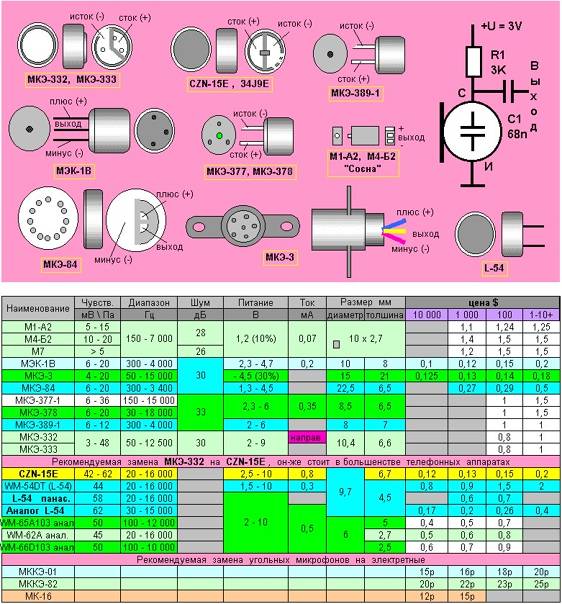

Особенности подключения

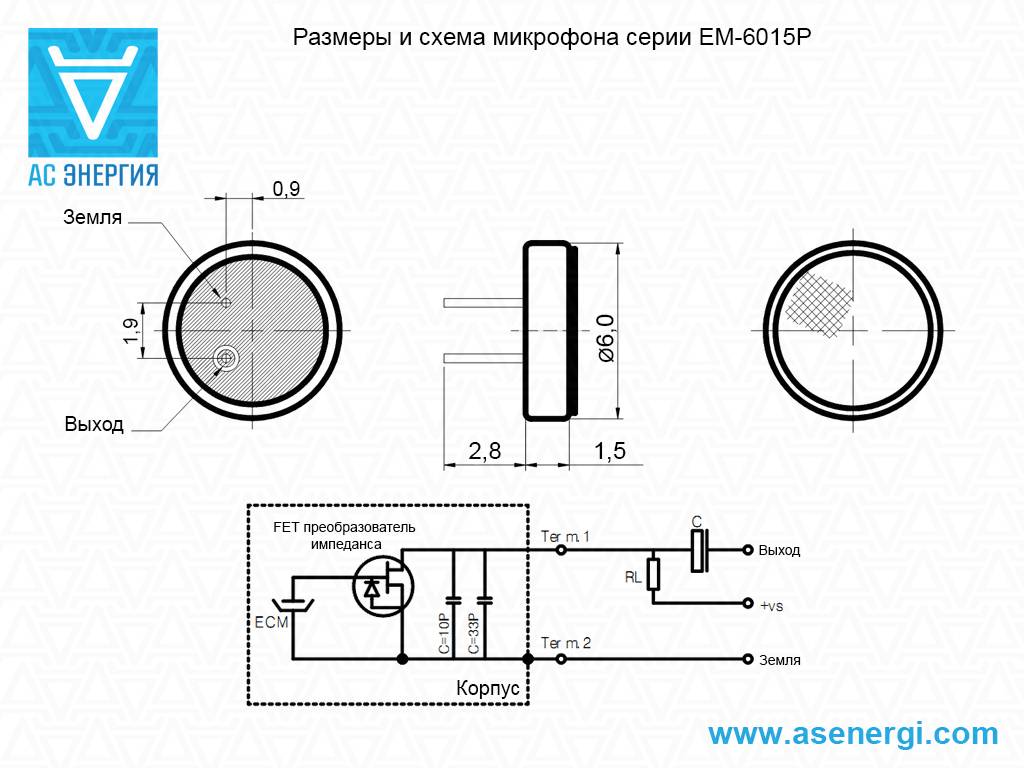

Типичная схема предусилителя на встроенном полевом транзисторе. Внешнее напряжение питания подаётся на U₊; отделённая конденсатором переменная составляющая сигнала снимается с «Output»; резистор устанавливает режим работы транзистора и выходной импеданс.

В отличие от динамических микрофонов, имеющих низкое электрическое сопротивление катушки (~50 Ом ÷ 1 кОм), электретный микрофон имеет чрезвычайно высокий импеданс (имеющий ёмкостный характер, конденсатор ёмкостью порядка десятков пФ), что вынуждает подключать их к усилителям с высоким входным сопротивлением. В конструкцию практически всех электретных микрофонов входит предусилитель («преобразователь сопротивления», «согласователь импеданса») на полевых транзисторах, реже на миниатюрных радиолампах, с входным сопротивлением порядка 1 ГОм и выходным сопротивлением в сотни Ом, находящийся в непосредственной близости от капсюля. Поэтому, несмотря на отсутствие необходимости в поляризующем напряжении, такие микрофоны требуют внешний источник электропитания.

Конденсаторный микрофон – как это работает

Основное различие между динамическими и емкостными микрофонами заключается в технологии – в том, как звуковые волны обрабатываются обоими устройствами.

Конденсаторные микрофоны состоят из подвижных обкладок и металлической сетки мембраны, загружаемой поляризовыванным напряжением, что формирует особый тип конденсатора. Емкость конденсатора изменяется благодаря колебаниям мембраны (под действием звуковых волн) и, таким образом, возникают электрические импульсы, которые передаются к регистратору.

Конденсаторные микрофоны характеризуются высокой чувствительностью, а потому и точностью записи даже самых тихих звуков. Их потенциал используется, в основном, в студиях звукозаписи, где в изолированных условиях вы можете записывать как громкие, так и тихие звуки. Емкостные микрофоны редко используются на сцене. Также стоит помнить, что такие устройства требуют дополнительного фантомного питания.

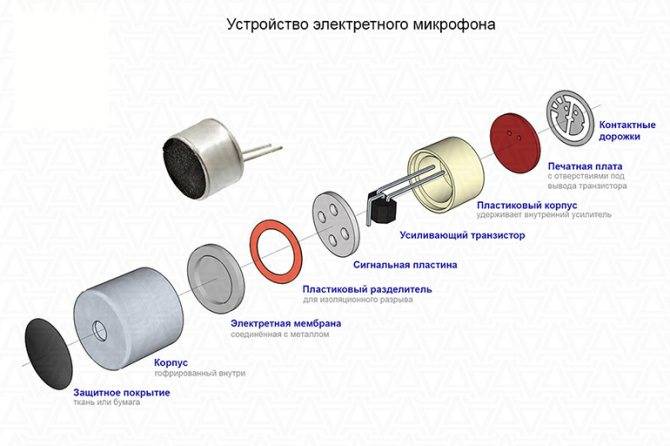

Принцип действия электретного микрофона
