Что такое cam модуль в телевизоре

Установка и подключение карты

Карточка может вставляться или в специальный приёмник, который обычно идёт в комплекте оборудования от провайдера, или в слот CL для CAM-модуля в телевизоре. CAM-модуль декодирует видеопоток и согласует его с телеприёмником, то есть, заменяет приобретение приставки. Многие современные телевизоры оснащены CL-слотом. При подключении к CAM-модулю для начала нужно отключить телевизор. Карту вставить в модуль до упора, а модуль в слот. После этого можно включить телеприёмник. Если всё выполнено правильно, то на экране появится соответствующее оповещение.

Если же подходящий слот отсутствует, значит, нужно ещё и подсоединить приставку. Перед процедурой всё оборудование отключается. Карточка вставляется в ресивер, а ресивер с помощью кабеля подсоединяется к ТВ. В зависимости от модели телевизора, в нём могут присутствовать разные разъёмы. Лучше всего соединять устройства через HDMI-порты.

После того как приёмник с картой подключён, можно включать технику для дальнейшей настройки. Кроме того, приёмники некоторых провайдеров имеют встроенную смарт-карту, поэтому установка её не потребуется, но при этом смысл сохраняется. Теперь немного о достоинствах и недостатках ресивера и САМ-модуля:

• Стоимость. Сам-модуль обойдётся в 1.5-2 раза дешевле;
• Практичность. САМ-модуль не занимает места, не требует дополнительного питания и проводов. Но его возможности ограничиваются возможностями телевизора. Приставка – это полноценное устройство;
• Удобство. К ресиверу прилагается дополнительный пульт управления. Функции настройки поиска каналов удобнее. Внешне на ресиверах может отображаться время или канал.

Тем не менее, несмотря на некоторые отличия, функционально они предназначены для одной и той же цели.

Самыми популярными поставщиками цифрового телевидения через смарт-карту являются: Ростелеком, а также её телекоммуникационный бренд, работающий в Москве ТВ ОнЛайм, Триколор, МТС и другие. Каждая компания использует хоть и похожий комплект оборудования, но разную кодировку, поэтому нельзя использовать технику одного провайдера для получения услуг другого.

Например, в комплекте цифрового ТВ OnLime Telecard имеется смарт-карта с CAM-устройством. При этом телевизор должен иметь цифровой тюнер DVB-C (стандарт кабельного ТВ) и поддерживать CI/CI+ и MPEG-4. Карта Ростелекома обеспечит качественное цифровое ТВ без дополнительных девайсов и лишних проводов.

Поставщик телекоммуникационных услуг МТС предоставляет подключение с помощью смарт-карты к цифровому спутниковому ТВ. При этом существуют разные пакеты каналов для удовлетворения разных потребностей пользователей. Оператор спутниковой связи Триколор ТВ поставляет смарт-карту вместе с приставкой.

Но после того как вы вставили смарт-карту в свой приёмник, нужно ещё выполнить регистрацию оборудования. Например, в Триколор ТВ на сайте нужно заполнить анкету с данными пользователя и ресивера. Таким образом пользователь будет зарегистрирован в системе. Но и это ещё не всё. Чтобы получать данные на свой телевизор, нужно ещё активировать карту. Для этого посылается специальный запрос в техподдержку. И только спустя некоторое время можно будет получить доступ к услугам. Остальные провайдеры тоже требуют регистрации, поэтому обязательно нужно выяснить все детали во время приобретения оборудования.

Как использовать слот модуля общего интерфейса (common interface (CI) в ЖК-телевизорах

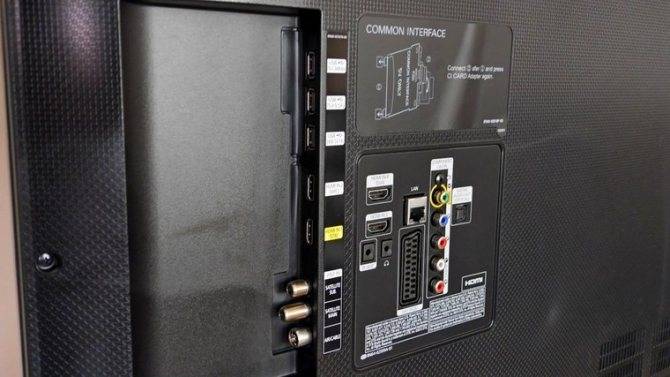

Слот CI располагается на задней панели телевизора. Как он выглядит? Слот представляет собой довольно широкий разъём для модуля Common Interface, который открывает доступ к закодированным каналам. Данный интерфейс используется для цифрового вещания и защищает пользователя от незаконного просмотра платных или запрещённых телеканалов.

Модуль CI — Common Interface это небольшой электронный модуль, в который вставляется специальная плата в виде карты, необходимая для просмотра телевизионных каналов определенного провайдера, который, как правило, и поставляет эту плату.

Телевизор, оснащенный модулем Common Interface позволяет смотреть цифровые и аналоговые телевизионные каналы без ресивера, что значительно удобнее.

Во-первых потому, что можно пользоваться только одним пультом дистанционного управления, то есть пультом от телевизора. Если использовать ресивер, то возникает необходимость пользоваться двумя пультами, один из которых для управления ресивером, а второй пульт для управления телевизором, что, согласитесь не очень удобно.

Слот модуля общего интерфейса (common interface (CI) в ЖК-телевизорах предназначен для подключения карты CI от провайдера спутникового или кабельного телевидения.

Чтобы подключить карту к телевизору, необходимо сначала выключить телевизор и внвчале вставить непосредственно сам модуль CI в соответствующий слот на задней стенке телевизора, как показано на рисунке, после чего вставить в него саму карту.

Внимательно следите за тем, чтобы правильно сорентировать карту перед установкой. Также, незабудьте подключить телевизионный кабель к разъему LNB.

Слот CI предназначен для просмотра платных каналов телевидения. Аббревиатура CI означает Common Interface. Этот интерфейс разработан для подключения к телевизору различных CAM модулей. В современных телеприемниках марок Samsung, Sony, LG, Philips и других уже есть и встроенный тюнер, и поддержка модулей нового стандарта.

Место расположения CI Card – задняя панель телевизора. Слот нужен для поддержки коммон интерфейс модуля. Пользователь может значительно расширить возможности не только просмотра, но и записи, сохранения платных каналов. Поддержка CI в телевизоре имеет множество преимуществ.

1. Имея CI, вам не нужно приобретать ресивер. Сигнал в ваш телевизор будет поступать с помощью карты доступа.
2. Вы получаете доступ к любым каналам телевидения, даже платным или закодированным.
3. Модуль легко устанавливается, не нужно прокладывать дополнительную проводку. Отсутствие проводов исключает возникновение помех.
4. Телепрограммы можно смотреть в HD-качестве, не применяя какие-то дополнительные устройства.
5. Подключение слота легко сделать своими силами, это потребует от вас минимум усилий.
6. Управлять моделью телевизора Samsung, Phillips или любой другой, возможно с помощью одного пульта ДУ.

Что такое CI и CAM-модуль

CI (Common Interface) представляет собой слот, расположенный на задней панели телевизора. Также может называться PCMCIA-разъем. Common Interface — система, с помощью которой обеспечивается доступ владельца устройства к зашифрованному контенту. В основном, в качестве контента выступают телеканалы, но может выдаваться доступ, например, к базе фильмов и анимации.

«CAM» расшифровывается как «Conditional Access Module». CAM-модуль вставляется в слот CI. В CAM-модуль помещают декодирующую смарт-карту от поставщика контента (провайдера кабельного или спутникового телевидения). Без нее CAM-модуль работать не будет, так как вся необходимая для дешифровки информация находится именно на карточке и считывается с нее в процессе работы. По сути, CAM-модуль — это адаптер для карты доступа к лицензионному/платному контенту провайдера. Смарт-карта содержит микрочип. Он обеспечивает идентификацию конкретного абонента в сети оператора и разблокировку контента в соответствии с тарифным планом.

CAM-модуль обычно входит в комплект поставки телевизора. Если же его по какой-то причине нет, а CI-слот есть, то модуль придется покупать отдельно. Как вариант, провайдеры контента предоставляют CAM-модули вместе с услугой. Обычно его предлагают в аренду за небольшие деньги.

Разновидности САМ-модулей

На рынке устройств для ТВ-техники можно встретить несколько разновидностей подобных модулей. Различаются они как по функциональным возможностям, так и по техническим параметрам. Выбор того или иного САМ-модуля зависит от конечных целей пользователя.

Одноканальные устройства

Это самые простые, а вместе с тем и недорогие модули. Подобные устройства позволяют декодировать только лишь одну систему, к примеру, «Триколор» или «НТВ+». В доброй половине случаев смарт-карта здесь не требуется, потому как все необходимые данные уже вшиты в тело модуля.

Важно! Единственный и весомый недостаток таких устройств заключается в их одноканальности. Сменить систему декодирования здесь нельзя

То есть, если модуль прошит на «Триколор», то с другим провайдером он работать не будет и при смене поставщика услуг становиться попросту бесполезным.

Т2

Это ещё одна разновидность одноканальных устройств. Его покупка также обойдётся в копейки, но за дешевизну придётся заплатить универсальностью. CAM-модуль в телевизоре формата Т2 может принимать цифровой сигнал, который транслируется только в прямом эфире.

Смарт-карта здесь также не нужна, потому как все декодирующие данные вшиты в корпус устройства. Смена алгоритмов кода и ключей не предусмотрена, поэтому с заменой провайдера придётся отказываться от имеющегося САМ-модуля.

Многоканальные устройства

Это многофункциональные модули, способные работать практически с любыми смарт-картами. Если вставить такой модуль в ТВ-технику, то он автоматически подстроится на имеющуюся систему кодирования и организует трансляцию каналов.

Более дорогие устройства рассчитаны на одновременный приём разных провайдеров и спутников. К примеру, широко востребованный универсал PowerCam Pro в состоянии декодировать до 12 сервисов и, соответственно, столько же смарт-карт.

Универсальные устройства

Такие САМ-модули самостоятельно декодируют любые системы и смарт-карты. Подобные устройства способны изменить базовые параметры вещания и настроить сопутствующий софт. Многие поставщики ТВ-услуг в угоду безопасности постоянно меняют системы кодировки, а вместе с ними и САМ-модули.

В случае с универсальным устройством какое-либо вмешательство пользователя исключено: модуль сам перестроится на новые алгоритмы. Естественно, что его стоимость заметно выше, чем у предыдущих вариантов.

Инсталляция САМ-модуля

Рассмотрим подключение модуля на примере телевизоров Samsung. Каких-то принципиальных отличий в процессе установки устройств на ТВ-технику от других производителей нет. В большинстве своём меняется только название пунктов. К примеру, у телевизоров LG ветка «Система» обозначена как «Настройки» и т.п.

Важно! Если речь идёт о подключении спутникового ТВ, то обязательно нужно убедиться, что ТВ оборудован специфическим тюнером. Наличие последнего указывает интерфейс ANT In Satellite на задней панели

Если его нет, то просмотр кодированных каналов возможен только посредством внешнего ресивера.

Подключение САМ-устройства через общий интерфейс (CI-порт):

1. Выключаем телевизор и выдергиваем шнур из розетки.
2. Вставляем смарт-карту внутрь устройства (чипом к лицевой стороне).
3. Аккуратно размещаем САМ в CI-интерфейсе, который расположен на боковой части задней панели.
4. Включаем телевизор и, следуя инструкции мастера-помощника, соглашаемся с добавлением нового устройства и автоматической настройкой.

Подключение САМ-модуля через CI-адаптер:

1. Обесточиваем телевизор.
2. Снимаем наклейку (если таковая ещё не снята) с надписью Common Interface на тыловой панели ТВ.
3. Вставляем адаптер «ножками» в специальные отверстия.
4. Наклоняем его до упора, подключив к интерфейсу (до специфического щелчка).
5. Вставляем смарт-карту в САМ-модуль и размещаем его в адаптере.

Важно! Адаптер после подключения должен плотно сидеть в пазах CI-интерфейса и не шататься в стороны. В противном случае САМ-модуль будет работать некорректно.. Если телевизор не видит смарт-карту, значит, необходимо активировать пункт «Общий интерфейс» в меню ТВ

Находится он в разделе «Трансляция» либо «Система». После активации CI-интерфейса может потребоваться повторная настройка ранее установленных каналов

Если телевизор не видит смарт-карту, значит, необходимо активировать пункт «Общий интерфейс» в меню ТВ. Находится он в разделе «Трансляция» либо «Система». После активации CI-интерфейса может потребоваться повторная настройка ранее установленных каналов.

https://youtube.com/watch?v=6S2KW7lkxWU

Что делать, если модуль не подключается?

В процессе установки модуля и обнаружения сигнала могут возникать разные проблемы. Чаще всего их решения удается достичь путем переподключения компонентов. Таким образом, например, исправляется неполадка в виде отсутствия активности карты. Но даже если CI-модуль для телевизора интегрирован правильно, не всегда начинается автоматическая трансляция каналов. В этом случае нужно произвести поиск каналов, в процессе которого будет выполнено автосканирование. Но эту операцию желательно производить заблаговременно еще до установки адаптера. Даже если каналы не будут регистрироваться в качестве декодированных, система их зафиксирует.

Требования к оборудованию

Первое, что должно быть настроено у пользователя Триколора, — это антенна, которая должна ловить частоты одного из спутников: Eutelsat 36В, Экспресс-АМУ1, Экспресс АТ1. Тогда не придётся выставлять специальные настройки слота CI: всё будет происходить в автоматическом режиме.

Ещё одна оговорка: слот должен быть CI+. Это новая версия разъема CI с обратным шифрованием. То есть перед подачей на экран вся информация будет закодирована. Это позволяет провайдеру защищать от копирования свои данные. Теперь далеко не весь контент можно будет записать с такого устройства, а лишь тот, который будет разрешён для записи. На телевизоре должен присутствовать порт LNB IN, который показывает наличие технологии CI+.

Телевизор должен быть оснащён встроенным цифровым тюнером, который поддерживает стандарт спутникового вещания DVB-S2. Также желательно, чтобы телеприёмник поддерживал 4K UHD (телевидение сверхвысокой чёткости) и HEVC (формат высокоэффективного кодирования видеоизображений). Если такие форматы не поддерживаются, не будут доступны и каналы, вещающие в указанном качестве.

CAM-модуль должен соответствовать кодировке смарт-карты. Устройство к телевизору подсоединяется обычным способом: вставляется в разъем CI. Если телевизор вдруг перестал видеть смарт-карту, нужно проверить правильность соединения модуля и слота. После подсоединения к разъему начнется проверка прав доступа.

Встроенный тюнер даёт определенные преимущества перед ресивером: нет необходимости приобретать отдельное устройство, которое будет занимать дополнительное место.

Как установить CAM-модуль в телевизор

Итак, вы приобрели ТВ-устройство с CI-слотом. Как начать его использовать:

• Разверните карту логотипом оператора к себе;
• Поместите карту в адаптер. Микросхема карты при установке в слот должна смотреть вверх;
• Затем адаптер с картой помещается в PCMCIA слот на телевизоре. Телеприемник при этом должен быть выключен, а адаптер развернут лицом наружу;
• Только после этого включайте устройство. На его экране вы увидите предупреждение о том, что произошло подключении нового устройства;
• Чтобы убедиться в корректной работе CAM-модуля, зайдите в автоматический поиск по программам. В меню устройства вы увидите статус подключения.

  Как измерить диагональ на телевизореНастройка универсального пульта huayu для телевизораКак подключить активный сабвуфер к телевизору

С приобретением нового современного телевизора 4K захотелось смотреть контент в высоком разрешении. А иначе зачем мы такой телевизор покупали? К тому же оказалось, что управляющая компания уже установила спутниковую антенну Триколор на крыше нашего дома и развела сигнал в каждую квартиру. Грех был не попробовать. Единственное, что меня отталкивало, так это старые воспоминания о необходимости ресивера — такой большой коробки с кучей проводов и своим пультом. Но оказалось, что есть современное, элегантное решение — CAM-модуль для телевизора.

CI CAM – что это

КАМ-модуль

CI CAM модуль стоит в телевизоре с той целью, чтобы пользователь мог получать доступ к платному контенту с высоким разрешением. Это интересные, редко встречающиеся передачи, эксклюзивные выпуски новостей, фильмы, которые заказывает сам провайдер и так далее. Система, ответственная за декодирование цифровых сигналов, находится в «умной» карте, подключаемой к ТВ, и тот ее считывает посредством CAM-адаптера.

Получается, КАМ-модуль – адаптер, в который вставляются карты, открывающие доступ к платным ТВ-каналам. Его задача – уловить потоковый контент, дешифровать его и отправить в виде сигнала на телеприемник.

Чтобы получить карту, абонент цифрового телевещания оформляет подписку, обращаясь к оператору. Каждой карточке присваивается свой номер. На него и приходят «ключи», открывающие временный доступ к платному каналу, которых может быть несколько. При помощи этих ключей CI модуль расшифровывает сигнал и транслирует его на экран. Срок «жизни» ключа зависит от алгоритма шифрования.

Карта помещается в слот под названием CAM-модуль. Чтобы последний работал, его вставляют в CI-слот. Модуль CI является посредником между КАМ-адаптером и телепанелью. Он может работать с одной или одновременно с двумя картами, что зависит от его разновидности.

Модуль CI, что это такое – с английского, Common Interface, разъем со слотом, в который вставляются карты, открывающие доступ к цифровому контенту. Что должно быть в телеприемнике, чтобы к нему подключить КАМ-модуль:

• слот CI;
• DVB-C тюнер;
• разрешение минимум HD (желательно – Full HD и выше).

Подключить карточку, выданную провайдером, не сложнее, чем установить карту памяти microSD в смартфон

СИ КАМ модуль и его преимущества:

• экономия денег. Если в телевизоре есть КАМ-модуль, смотреть контент в высоком качестве можно без подключения внешних устройств, например, приставок. Все что нужно – обратиться к оператору-поставщику услуг, выбрать пакет и получить «умную» карту;
• легкая настройка. Подключить карточку, выданную провайдером, не сложнее, чем установить карту памяти microSD в смартфон. Каналы настраиваются тоже быстро – минуты за 2;
• компактность. CAM-модуль выглядит как обычная пластиковая банковская карточка, то есть она куда меньше в сравнении с цифровой приставкой, а возможности дает те же. Да и используя этот модуль, не придется тянуть к телевизору кабеля;
• простота управления каналами. Для их переключения подойдет обычный пульт ДУ, идущий в комплекте. Пульт DVB-T2 не понадобится.

Какие бывают САМ – модули

По техническим спецификациям весь ассортимент выпускаемых устройств условного доступа к кодируемым каналам подразделяются на виды. Самые простые модули — Т2 и одноканальные с поддержкой только одной системы кодирования. Также предлагаются модели многоканальные и универсальные.

1. Одноканальный модуль способен раскодировать платные каналы, транслируемые только выбранным провайдером (спутником). При смене поставщика услуг или спутника с иной системой вещания модуль становится неработоспособным.
2. Многоканальные модели устройств позволяют переключаться с одной кодировочной системы на другую посредством сим-карт разных провайдеров. Устройство автоматически распознает вставленную сим-карту, перестраивается и обновляет ПО.
3. Универсальный модуль производители прошивают для работы с несколькими системами кодирования сигналов. Устройство может автоматически корректировать параметры сигналов, настраивать программы, работать с сим-картами любого провайдера. Подходит для работы с пакетами платных программ.

Если говорить о стоимости модуля, то в специализированных магазинах можно увидеть довольно большой разброс цен. Как правило, стоимость первого варианта колеблется в диапазоне 1500 — 3000 рублей. Цена более современных моделей варьируется в районе 5000-6000 рублей. Специалисты рекомендуют не останавливать свой выбор на слишком дешевых вариантах. В противном случае это приведет к скорой замене, поскольку они не справятся с новейшими технологиями, и покупка выйдет намного дороже, чем планировалось.

Карта от Триколор ТВ

Провайдер Триколор предлагает смарт карту с доступом к своим каналам в комплекте с ресивером либо вместе с модулем системы DRECrypt. Компания предлагает следующие пакеты:

• – 217 каналов. Среди них: федеральные, региональные, научные, кулинарные, музыкальные, фильмовые и узкоспециализированные.
• « » – предназначен для самых маленьких, состоит из 17 каналов.
• «Ultra HD» собрал 4 эксклюзивных канала в высоком качестве.
• « »- 9 каналов для взрослых.
• «Матч Футбол» и — 6 и 2 каналов соответственно.
• «Базовый» – 25 каналов.

Некоторые современные телевизионные аппараты способны обрабатывать цифровые сигналы без помощи специальных приставок. В статье будет рассказано, для чего нужны CI-слот, САМ-модуль и Smart-карта и что делать, если вдруг возникает ошибка «нет модуля CI в телевизоре LG».

(аббревиатура означает “Common Interface”) представляет собой специальный разъём, в который вставляется карта доступа к платному цифровому телевидению.

При помощи данного интерфейса осуществляется декодирование полученного от провайдера потока видео и согласование сигнала с системой телевизора.

Подключаемое через CI-слот устройство называется CAM-модулем (Conditional Access Module), и именно этот девайс выполняет функцию разблокировки зашифрованных каналов: CI — это лишь порт для CAM, который в свою очередь является переходником между телевизором и Smart-картой

Smart-карта содержит специальный пароль, позволяющий человеку получить доступ к кабельному телевидению. Стоит сказать, что производители заявляют поддержку CI и CAM лишь в тех моделях телевизоров, в которых также присутствует собственный DVB-тюнер.

Среди преимуществ покупки подобного Смарт ТВ:

1. Экономия денежных средств. Если TB-аппарат оснащён САМ-модулем, то пользователю не придётся дополнительно приобретать внешнюю цифровую приставку — для доступа к трансляции телеканалов в высоком разрешении потребуется оплатить выбранный TB-пакет и бесплатно получить от провайдера Smart-карту.
2. Простая настройка оборудования. Процесс подключения Smart-карточки к телевизору LG или Samsung аналогичен установке обычной microSD в смартфон, а настройка оборудования обычно занимает не более 2 минут.
3. Компактность системы. Внешне CAM напоминает банковскую карту толщиной в несколько сантиметров, что значительно меньше обычной цифровой приставки. Также для использования данного модуля нет необходимости подключать к дисплею дополнительные провода.
4. Простое управление ТВ-программами. При использовании CAM управление просмотром телевидения осуществляется через телевизионный, а не DVB-T2 пульт.

Чуть более подробно о принципе работы адаптера Smart-карты CI-card для телевизоров Samsung и LG будет рассказано в следующем разделе статьи.

Настройка Триколор ТВ с модулем CI

1. Просто устанавливаете CAM-модуль в слот CI+ телевизора, к которому подключена спутниковая антенна (настроенная на спутник Eutelsat 36 градусов), и через несколько секунд телевизор предложит автоматически найти каналы Триколор ТВ. То есть никакой возни с забиванием частот транспондеров вручную, как это было на прошлых версиях модулей Триколор ТВ, теперь нет, все это уже зашито в самом модуле.

2. Если вам попался модуль со старой прошивкой, алгоритм будет немного другой. Включаем телевизор. Если телевизор увидел карту, то начнется проверка прав доступа. Это может занять немного времени. Далее должна появиться надпись, что проверка прошла успешно и можно приступать к настройке каналов.

Если у вас обычный пульт, то нажимаете кнопку «Setting». Если же пульт magic remote, то кнопку «Input» и выбираете символ настроек. Попадаем в меню быстрых настроек.

• В нем выбираете «Каналы».
• Далее «Поиск каналов».

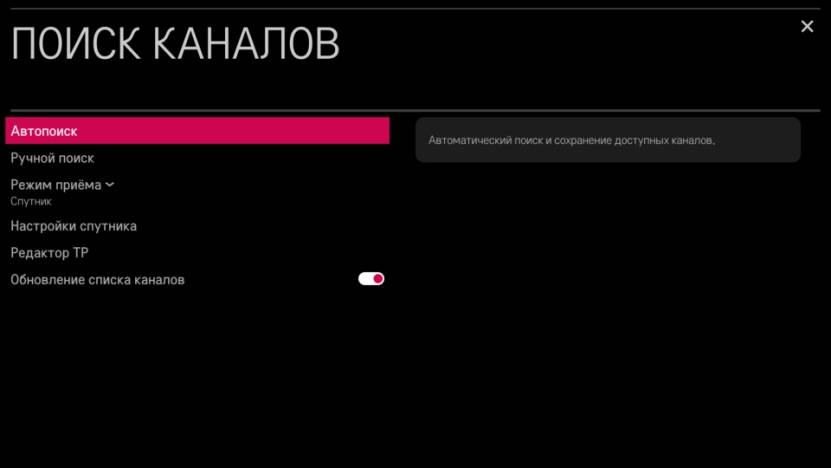

• Затем заходим в «Автопоиск».

Но если вы хотите убедиться, что карта подключена, то нужно зайти в пункт «CI(САМ)», далее «Информация» и там, на названии карты, которую вы купили. В нем должна быть разная информация о вашей карте.

В меню автопоиска ставим галочку напротив «Спутник». И жмем «Далее». Выбираем оператора вашей карты. В данном случае «Триколор», «Далее».

В следующем меню можно настроить спутник вручную, но для основных операторов настройки устанавливаются автоматически. Снова жмем «Далее».

Далее идет меню настройки параметров. Для обычного поиска снимаем все галочки и жмем «Выполнить». Начинается поиск каналов. Он может занять несколько минут. После завершения в окне покажет, сколько нашло каналов и радио.

Жмем «Готово» и наслаждаемся спутниковым ТВ.

На телевизоре LG

Настройка Триколор с модулем С+ телевизор LG не представляет трудности и соответствует инструкции выше.

1. А вот включение и настройка избранных каналовввела меня в ступор, настолько там все не явно:
2. Чтобы начать работу с избранными каналами, нажмите на пульте кнопку с шестеренкой и далее выберите Расширенные настройки — Каналы — Редактор каналов — Редактировать избранное.
3. Переходим в список всех каналов и ставим галочки напротив тех каналов, которые хотим занести в Избранное (при этом каналы можно просматривать в маленьком окне).
4. Нажимаем кнопку Применить (значок стрелочки вправо).
5. Далее выбираем Сортировка и фильтр.
6. Всё, теперь у Вас будут отображаться и показывать только избранные Вами каналы. Приятного просмотра.

Полезные советы:

• При чистке клавиатуры, кнопку пробел можно не снимать, так как ее очень трудно потом поставить обратно.
• Клавиши на ноутбуке заменить очень сложно, поэтому лучше их не снимать, так как вы можете повредить их, да и сам ноутбук.
• Если вы потеряли фотографию или забыли, где должны находится клавиши, то загрузите компьютер и в системе Windows  откройте приложение “Экранная клавиатура”. Найти это приложение можно, открыв меню “Пуск” — “Панель управления”.
• В случае, если на клавиатуру попала жидкость, сразу же ее отключите и переверните, чтобы как можно больше жидкости удалить из устройства. В перевернутом состоянии оставьте клавиатуру на 24 часа, чтобы она просохла. В случае попадания вязкой и сладкой жидкости, которая в состоянии склеить контакты и кнопки, клавиатуру придется разобрать.

Подключение и настройка модуля CI Триколор на телевизоре SAMSUNG

Теперь подробно рассмотрим, как подключить и как настроить модуль Триколор на телевизорах SAMSUNG:

• Перед выполнением установки телевизор должен быть отключен;
• Нужно вставить карту Триколор в САМ-модуль до упора контактами вверх, а САМ-модуль — в слот CI на телеприёмнике. Также должен быть подсоединён антенный кабель;
• Включить ТВ и посмотреть информацию на экране. Может появиться сообщение об ошибке. Возможно, карта или модуль вставлена не до конца. Нужно проверить физическое соединение. Чтобы убедиться в том, что ТВ видит ваше устройство, лучше зайти в меню CI (CAM), где будет отображена эта информация;
• Теперь потребуется зайти в меню настройки. Найти там пункты «Быстро» и «Каналы»;
• В режим настройки каналов выбирается «Спутник» и нажимается «Далее»;
• Выставить оператор «Триколор». Спутник должен соответствовать одному из спутников поставщика услуг. Настройки при этом выставляются автоматически. Единственное, можно проверить качество сигнала, которое должно быть не менее 70 %. Его корректировка выполняется регулированием антенны и проверкой соединения кабеля и всех прочих компонентов;
• Теперь можно заняться подключением каналов. Для этого нужно зайти в настройку каналов и выполнить автоматический поиск. Чем новее версия программного обеспечения, тем полнее будет конечный список. После завершения поиска список сохраняется;
• Если всё прошло удачно и получается открывать каналы, потребуется ещё настроить звук для старых прошивок ПО. Для этого нужно найти «Настройку звука цифрового ТВ» и выбрать «mpeg». В последних версиях прошивки эта проблема устранена;
• Теперь нужно выполнить сброс до заводских установок, выбрав «Данные CI». Это нужно, чтобы впоследствии не было сообщения о том, что проверка прав доступа не удалась. После этого отключить телевизор от питания. На этом настройка CI будет завершена.

Если автоматический поиск каналов не дал удовлетворительных результатов, можно выполнить ручную настройку. Для этого нужно выбрать спутник и выставить частоты его транспондера 12 111 МГц или 11 881 МГц, а также горизонтальную поляризацию. При ручном поиске обязательно нужно поставить отметку «Поиск сети».

После всех операций телевизор снова включается и оставляется включенным до 8 часов. Это нужно для получения ключей активации услуги. В меню данные CI (CAM) можно найти информацию о смарт-карте: идентификационный номер, подключенные пакеты и срок их действия.

Еще один немаловажный момент — обновление ПО модуля. Подробную инструкцию можно найти на сайте Триколора www.tricolor.tv. Не стоит забывать о своевременном обновлении версии, так как слишком старые программные продукты не выполняют всех доступных функций или могут отказываться корректно работать.

Текущую версию софта модуля можно узнать в настройках: «Информация» -> «Модуль» -> «Версия ПО» (названия пунктов могут разниться в зависимости от модели устройств). Чтобы выполнить обновление, нужно сделать следующее:

• В настройках модуля должно выставить текущее состояние всплывающих окон в статусе «Активирован» или «Включен»;
• Вернуться в режим просмотра каналов;
• Включить ТВ на канал 333;
• Должно появиться сообщение о необходимости обновление (может пройти несколько минут);
• Нужно подтвердить выполнение действия нажатием кнопки «ОК»;
• После этого остаётся ждать завершения процесса, во время которого могут появляться разные уведомления;
• После обновления будет предложен поиск каналов;
• Во время поиска надо буде выбрать регион;
• После завершения следует проверить версию обновления.

Нельзя отключать ТВ до полного завершения процесса обновления.

Итак, использование САМ-модуля является хорошей альтернативой ресиверу для просмотра спутникового телевидения. Если в телевизоре имеется слот CI, нет необходимости в приобретении приставки. Процесс установки достаточно простой. Настройка модуля для телевизоров SAMSUNG тоже не является сложной

Важно следить за правильностью установки смарт-карты и модуля в разъём. Дальше все действия выполняются с помощью пульта управления телеприемника. При возникновении сложностей рекомендуется обратиться на горячую линию консультационного центра по номеру 8800 500 01 23

На официальном сайте компании можно узнать подробности подключен ия услуг, стоимость пакетов, а также актуальные комплекты оборудования, которые имеются в наличии

При возникновении сложностей рекомендуется обратиться на горячую линию консультационного центра по номеру 8800 500 01 23. На официальном сайте компании можно узнать подробности подключен ия услуг, стоимость пакетов, а также актуальные комплекты оборудования, которые имеются в наличии.

Плюсы и минусы

Начать стоит с плюсов устройства:

• оно ничем не хуже ресивера, и позволяет смотреть в высоком качестве аналогичные каналы;
• абонент с данным устройством получает тот же доступ к лицевому счету и личному кабинету;
• абонентская плата та же, но в отличие от приставки, модуль занимает минимум места;
• переключение каналов осуществляется на пульте от телевизора, абоненту не нужно делать других манипуляций на устройствах управления.

Касательно минусов, то они практически отсутствуют. Абонент может потерять доступ к некоторым, доступным на ресиверах функциям, по типу внутреннего жесткого диска или интерактивных возможностей, не связанных с просмотром ТВ. Но критичным это назвать никак нельзя.

СAM модуль что это такое

СAM-модуль представляет из себя небольшой электронный блок размером с банковскую карту. Имеющий, с одной стороны, прорезь для смарт-карты и разъем CI для подключения к телевизору, с другой стороны.

СAM-модули разных спутниковых оператор внешне похожи, но нельзя использовать модуль, допустим НТВ+, в системе Триколор. Каждый оператор использует свою систему кодирования, у Триколор ТВ это DRE CRYPT.

В классическом варианте сигнал со спутниковой антенны поступает в ресивер, где расшифровывается и далее уже в виде видеосигнала (чаще всего по кабелю hdmi) подается на вход телевизора.

Минусы такого решения:для спутникового ресивера придется выделить место рядом с телевизором;</li>подключить его к электросети;</li>соединить ресивер и телевизор кабелем HDMI;</li>управлять системой с помощью 2 пультов.</li>В современном варианте сигнал со спутниковой антенны подаётся напрямую в телевизор (спутниковый тюнер DVB-S или DVB-S2 уже встроен в современные модели телевизоров) и в разъем на задней панели телевизора вставляется CAM-модуль с картой доступа.

Преимущества CAM-модуля:меньше цена;</li>не занимает место;</li>не занимает розетку;</li>нет соединительных проводов;</li>используется пульт от телевизора.</li>

Слот для CI в телевизоре что это

CI (Common Interface) — интерфейс для подключения электронных модулей, имеющийся в конструкции современных телевизоров (сделан на базе разъема PCMCIA):ресиверов цифрового телевидения;</li>или специализированных плат для просмотра закрытых (зашифрованных) радио- и телеканалов.</li>

Слот CI располагается на задней панели телевизора и в нашем случае используется для подключения CAM-модуля:

CI card для телевизора Samsung что это? Common Interface в телевизоре Samsung что это?

В телевизорах Samsung используется точно такой же разъем CI+ (Common Interface) как мы рассматривали выше. Он используется для подключения CI card, например CAM-модулей спутникового телевидения.

CI CAM модуль LG что это?

Аналогично, это CAM-модуль который можно воткнуть не только в телевизоры марки LG, а в любые другие, где есть поддержка CI+.

Отсутствует CI CAM модуль LG как исправить? Отсутствует CAM модуль телевизор LG что делать?

Cl CAM модуль необходим для раскодировки платных каналов спутникового или кабельного телевидения — приобретите такой модуль и оформите подписку на нужный вам тариф. Если такой модуль у вас есть и появилось данное сообщение — попробуйте вытащить и снова воткнуть CI КАМ модуль при выключенном телевизоре.

Плюсы и минусы оборудования

Если вы только собираетесь покупать телевизор, то стоит обращать внимание на модель встроенного тюнера. Если он уже куплен и не подходит для Триколор ТВ, не беда, можно купить внешний приемник

У этого прибора есть свои преимущества и недостатки:

Еще одним существенным преимуществом внешнего устройства является его совместимость с дополнительными ресиверами – при желании можно настроить дома вещание на несколько телевизоров.

Что же касается встроенного устройства CAM, то у него несколько обратные плюсы и минусы:

Таким образом, cam модуль несколько более проблемный в плане настроек, но, если вы любите возиться с калибровкой и цените компактность, то можете смело делать выбор в его пользу. Тем более, что стоимость у пластины ниже, чем у ресивера.

Принцип работы

С модулем пользователю открывается цифровое телевидение и платные телеканалы

Чтобы модуль считывал данные, передаваемые поставщиком услуг (платные каналы в высоком качестве), пользователь приобретает smart-карточку. Это карта из пластика с размещенным на ней чипом, посредством которого происходит идентификация абонента.

Если все в порядке – пользователю открывается цифровое телевидение и платные телеканалы. Карточка вставляется в CAM модуль, а тот – в специальный слот в телевизоре. Все, доступ открыт, остается только настроить каналы.

Параметры медиаконтента зависят от поставщика услуги, в любом случае картинка будет подстраиваться под высокое качество.

Выпускаемые сейчас модули, как более технологичные, умеют сохранять трансляции, чтобы пользователь впоследствии смог их посмотреть, в удобное для него время.
