Конструктивное исполнение обратного клапана
В воздуховодах круглого сечения часто используются конструкции типа «бабочка», имеющие две створки на одной оси, проходящей ровно посередине воздуховода. Есть и одностворчатые конструкции, где ось, к которой прикреплена круглая крышка – в виде плоского диска, несколько смещена от центра сечения вентиляционной .
При квадратном сечении вентиляционного хода часто применяются обратные клапаны, похожие по своей идее на жалюзи. Только последние управляются не при помощи каких-то специальных механизмов, а именно за счёт набегающего потока воздуха.
Обратный клапан, естестваная вентиляция
Конечно, существуют и системы обратных клапанов с электрическим управлением, работа которых синхронизирована с включением вентиляторов и регулировкой их скорости. Такие системы хорошо защищают от сквозняков, но при этом вентиляционный канал будет бездействовать в то время, как вентиляторы будут выключены. То есть работать в режиме обычной вытяжки он не сможет, так как просто-напросто будет перекрыт створками активных обратных клапанов. Так что если подразумевается двоякое использование вентиляционной системы – в виде естественной вытяжки и принудительной вентиляции, обеспечивающей отток, то нужно продумать систему пассивных и активных обратных клапанов. И поручить такое дело лучше специалисту, который смог бы спроектировать вентиляционную систему полностью.
Устройство принудительной вентиляции и его плюсы и минусы

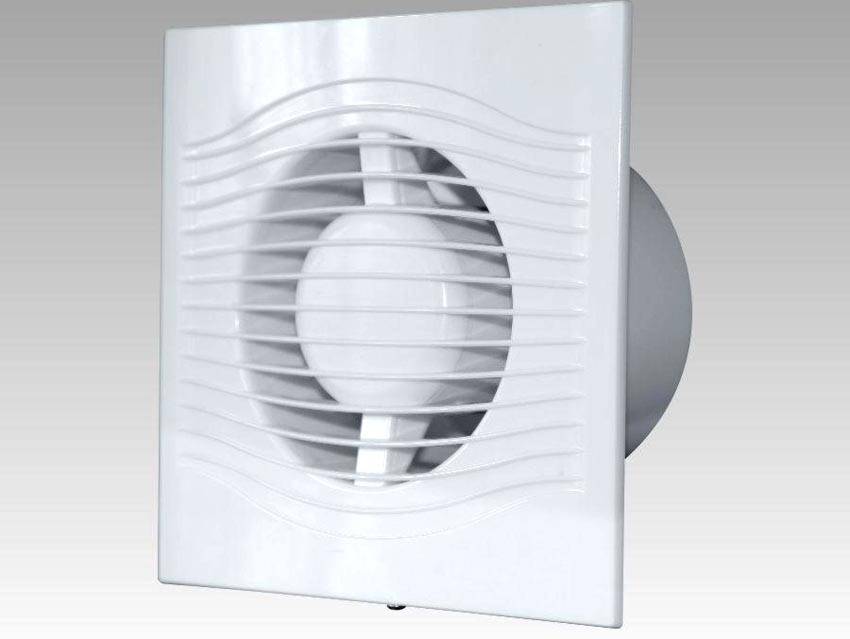

Довольно удобно, когда при появлении какого-либо запаха на кухне или сырости в ванной можно включить вентилятор, который достаточно быстро удалит нежелательный воздух из помещения. Часто подобные приборы устанавливают на окнах либо форточках. И все же помимо положительных качеств они имеют и отрицательное, такое как необходимость подведения к ним электроэнергии.

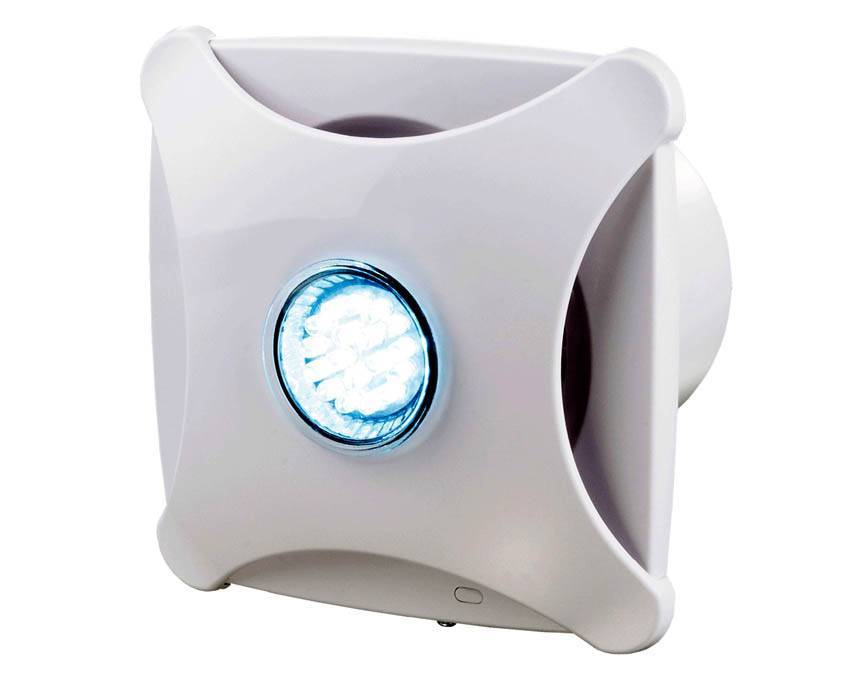

А такое устройство с подсветкой будет элегантно смотреться на потолке
И все же бывают случаи, при которых без принудительной вентиляции не обойтись, и о них уже упоминалось ранее. Однако, самое интересное, что устройства требующие подключения могут быть как стационарными, так и мобильными. И если подобрать вентилятор со встроенным обратным клапаном непосредственно под размер форточки, то ставить его можно будет только в необходимые моменты. В остальное же время он будет убираться. Для подобных устройств не требуется выделенного подключения, т.к. на время их можно запитать и через удлинитель.
Попробуем рассмотреть такие устройства, чтобы понять, как они работают.
Совмещенный с вентилятором клапан довольно популярен у покупателей
Каким образом взаимодействует обратный клапан с вентилятором
При установке вентилятора на окне комнаты появляется возможность более быстрого ее проветривания. При подаче напряжения лопасти начинают вращаться, вытягивая воздух из помещения и открывая лепестки клапана. Ну а при отключении клапан закрывается, перекрывая доступ холодного уличного воздуха в квартиру. Как можно понять, суть устройства элементарна.
Так же есть возможность установки клапана с механическим приводом, когда хозяин сам, вручную, может закрыть его или же открыть. По сути, именно по такому принципу работает и обратный клапан на вытяжке с вентилятором. Разница лишь в расположении – горизонтальном или вертикальном.

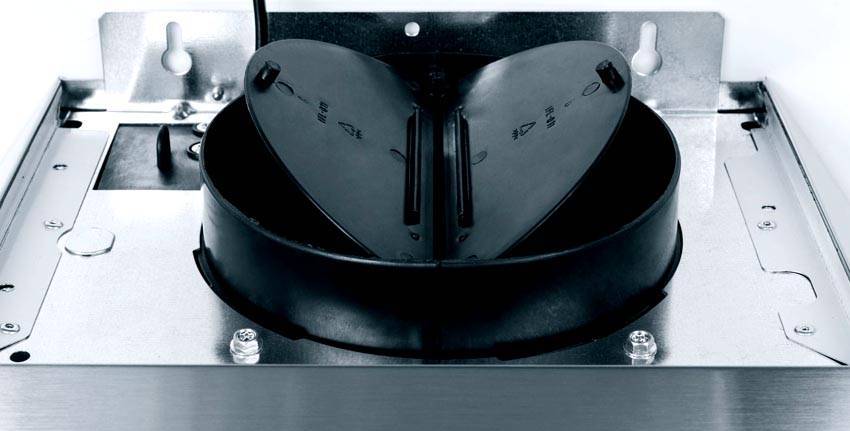

Бабочка на встраиваемой вытяжке
Вентиляционная решетка с обратным клапаном: как ее установить
Подобное устройство очень удобно не только в использовании, но и в установке. Дело в том, что специальных навыков для ее монтажа, как и специализированного инструмента, не потребуется. Достаточно демонтировать старую решетку, а на ее место установить новую, оборудованную обратным клапаном.
По сути, работая как жалюзи, развернутые в обратную сторону, устройство и регулирует потоки воздуха. При помощи такой, оборудованной обратным клапаном решетки для вентиляции и отсекаются посторонние запахи, равно как и холодный уличный воздух. Что касается приобретения подобных устройств, то с ним никаких проблем не возникает. Да и стоимость вентиляционных решеток с клапаном в наши дни достаточно приемлема.
Установка «с нуля». Без клапана при такой вентиляции не обойтись
Тройники на вытяжку и способы их применения
Не секрет, что при установке встраиваемой вытяжки необходим тройник, который позволит как подключить оборудование к системе вентиляции, так и оставить естественный воздухообмен в помещении. В наше время их производится довольно много, причем различных модификаций. Интерес вызывают как раз тройники для вытяжек с обратными клапанами, при этом количество их может быть различным.
Обычно встраивается два обратных клапана – на вытяжку и на естественную вентиляцию, но иногда устанавливают дублирующий – на общую трубу. Вообще, тройники с обратными клапанами для вентиляции используются не столь часто. Считается, что одной воздушной заслонки на вводе вполне достаточно. Но тут, конечно, на вкус и цвет.

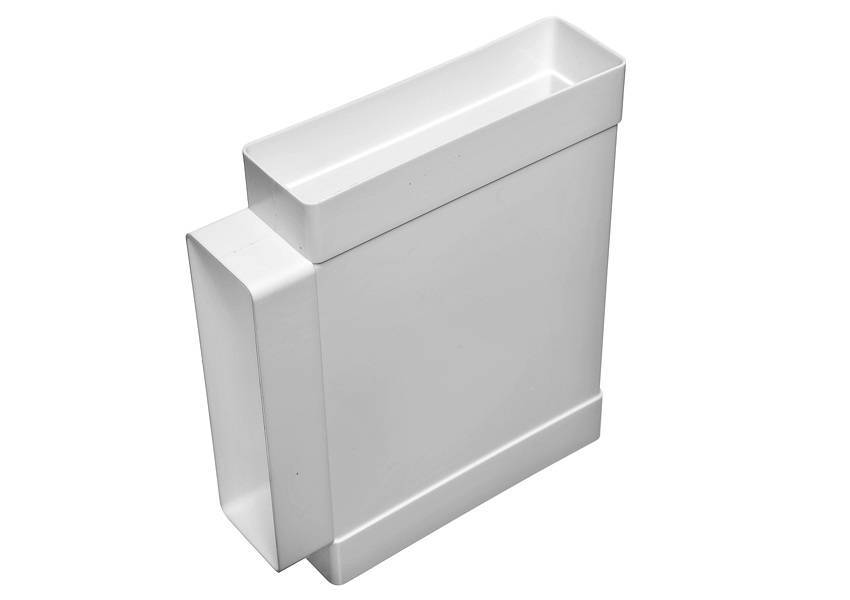

Внешний вид тройника для вентиляции
Установка обратного клапана на вытяжку в кухне
Как раз такое расположение воздушной заслонки наиболее распространено. Что ж, это вполне закономерно, ведь поставить один обратный клапан для вытяжки намного дешевле, чем приобретать тройник с двумя или тремя. К тому же, чаще всего, в современных устройствах принудительной вентиляции уже установлены подобные устройства. И если обычная вытяжка с обратным клапаном старого образца еще может пропустить назад небольшое количество воздуха, то более новые модели лишены подобной «болячки».
Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО “АСП Северо-Запад”
“В некоторой технической документации значится, что встроен антивозвратный клапан для вытяжки. Что это такое нужно запомнить. По сути это тот же обратный клапан, но срабатывает он намного быстрее и тем самым предотвращает даже малейшее попадание внешнего воздуха. Но что можно сказать совершенно точно – работает он лишь с принудительной вентиляцией, либо подключается к сети и управляется автоматически.”

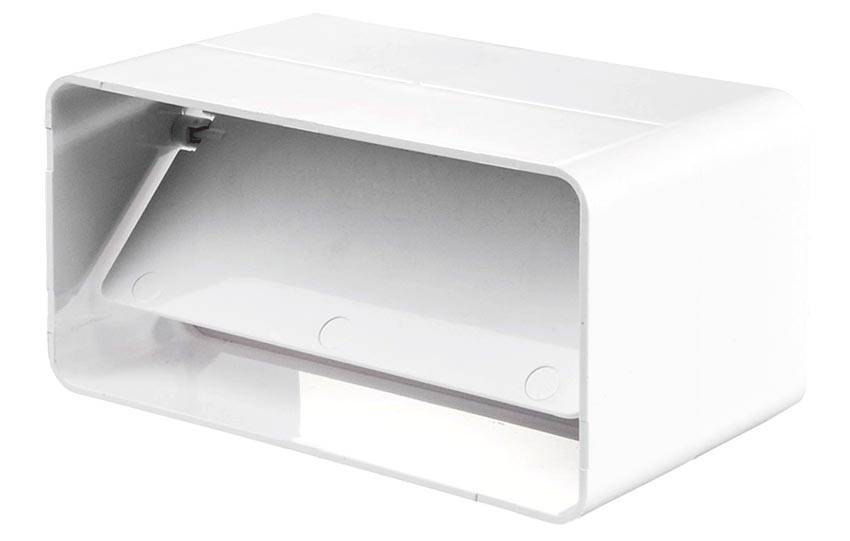

А это уже прямоугольный клапан для него
Существующие типы клапанов для вентиляции и их особенности
Различают три типа таких устройств:
- мембранные;
- лепестковые;
- бабочки.
Вот на них сейчас и остановимся немного подробнее.
Обратный клапан мембранного типа

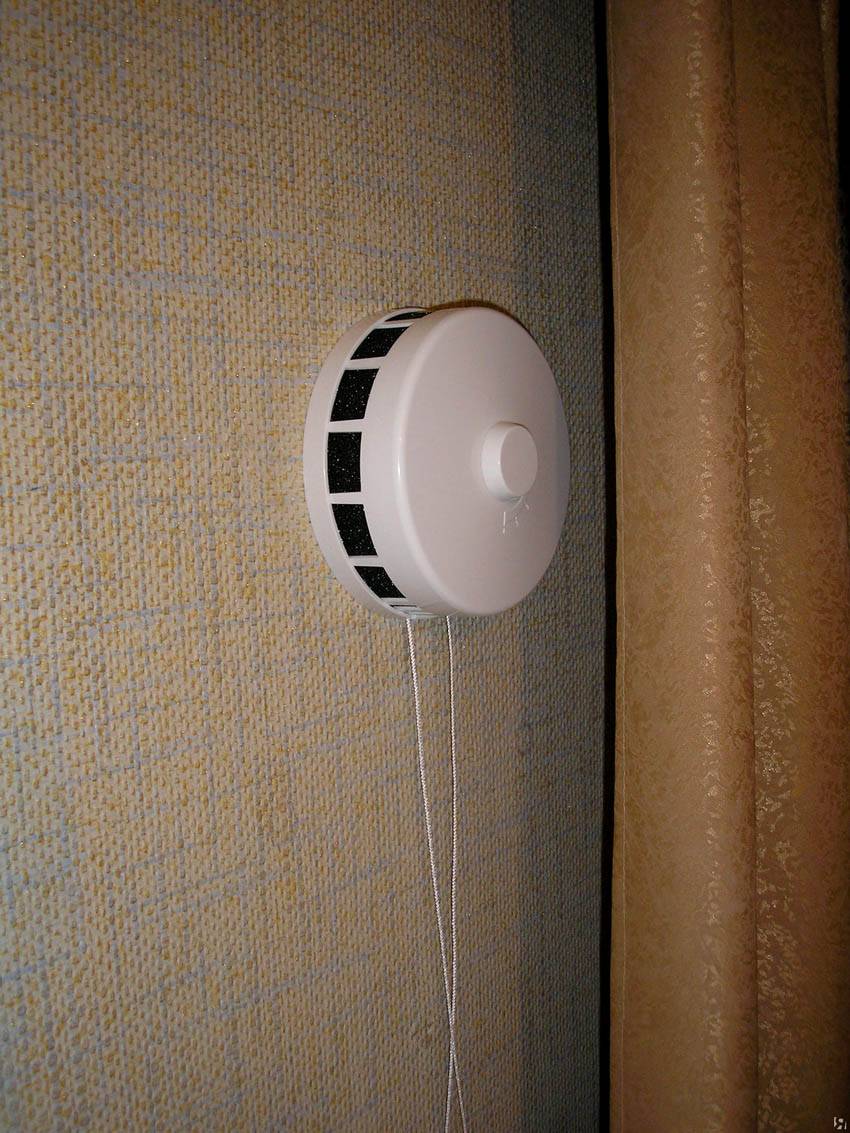

Подобный тип применяется наиболее часто в квартирах с естественной вентиляцией. Дело в том, что мембрана в нем достаточно гибкая и даже небольшой естественный поток способен, выгнув лепестки, проникать сквозь него. В обратном же направлении мембрана не дает воздуху проходить, таким образом и обеспечивая работу обратного мембранного клапана.

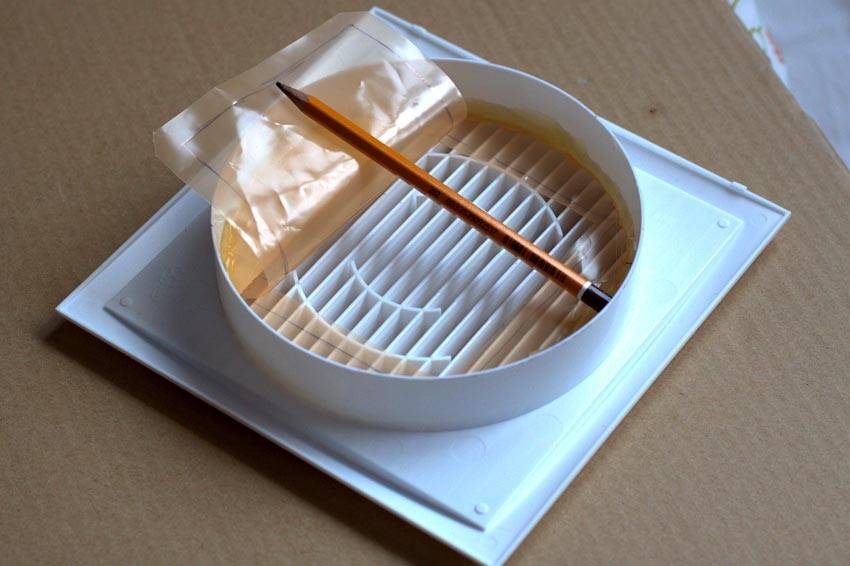

Устройство мембранного типа своими руками
Лепестковый обратный клапан и его особенности
Подобная конструкция с виду напоминает жалюзи, пластины которых открываются под естественным потоком воздуха либо при помощи вентилятора. Так же довольно распространенный тип, который используется в квартирах. Популярность обратные клапана для вентиляции лепесткового типа завоевали благодаря компактным размерам (их можно установить вместо вентиляционной решетки).
Клапан бабочка, его устройство и принцип работы
Наименее распространенный тип, принцип действия которого мало отличается от мембранного с той лишь разницей, что в роли барьера в обратном клапане бабочке выступают два лепестка полукруглой или прямоугольной формы, закрепленные общей осью посередине. Под воздействием потока воздуха в нужную сторону, они открываются. В основном используются в принудительной вентиляции, хотя, как и другие типы, могут использоваться в естественной, хотя и реже. Дело в том, что металлические лепестки при слабом потоке не сжимаются, а значит ни о каком прохождении воздуха речи не идет.
Так выглядит принудительная вентиляция в интерьере
Статья по теме:
Приточный клапан в стену. В статье мы подробно рассмотрим виды конструкций, принцип действия, как выбрать место для установки, как правильно осуществить монтаж устройства своими руками, полезные советы и рекомендации специалистов.
Так же все эти три типа обратных клапанов могут быть с автоматическим, механическим или электронным управлением. Подобные устройства будут управляться либо при помощи микроконтроллера и датчиков температуры и влажности, либо посредством пульта дистанционного управления в необходимые моменты.
Особенности конструкции различных типов клапанов
Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.
Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.
Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

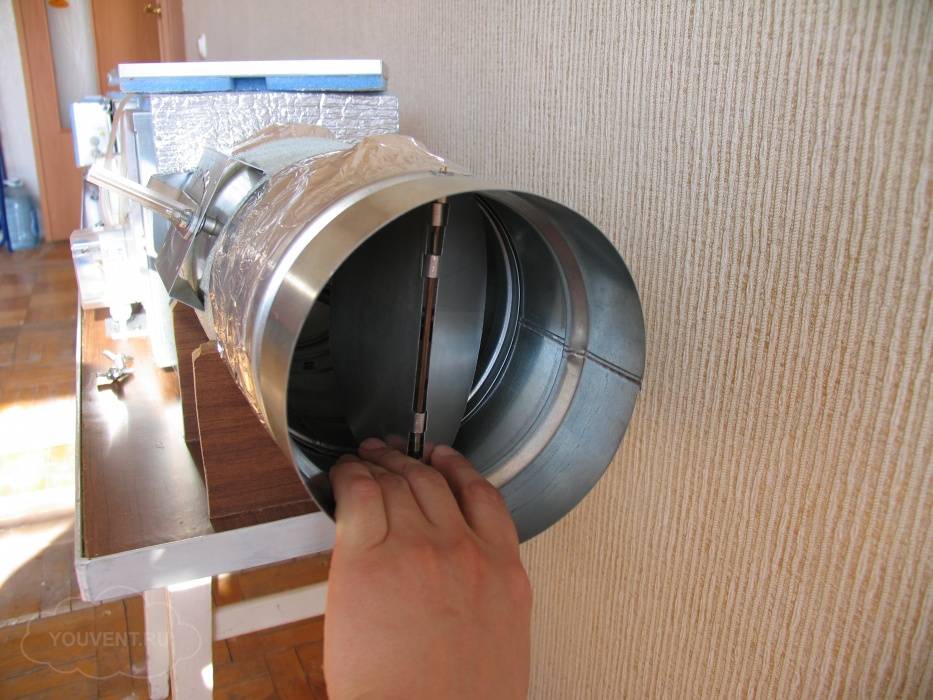

Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.
Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.
На что обратить внимание при выборе
Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.
Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.
Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.
При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы
Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.
Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:
- тип сечения;
- размеры клапана;
- используемый материал;
- конструкция;
- целевое назначение;
- марка производителя.
Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.
Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.
Вентиляционные устройства, оснащенные обратным клапаном
В этом разделе статьи рассмотрены различные комбинированные изделия. Они выполняют свои функции совместно с клапаном, предотвращающим обратное перемещение воздуха. В некоторых случаях им оснащают серийные модели для улучшения исходных потребительских характеристик.
Конструкция вентилятора вытяжного с обратным клапаном
Устройство стандартного вентилятора с обратным клапаном
В этой конструкции лепестки прижимаются встроенными пружинами. Параметры этих возвратных механизмов рассчитаны на стадии проектирования. Они соответствуют производительности оборудования (силе воздушного потока). Если возникла необходимость замены сломанной детали, новую пружину подбирают с аналогичными характеристиками. Такое исполнение с большим количеством пластиковых элементов хорошо подходит для ванных комнат. Однако пригодится проверка рекомендаций производителя, класса защиты электрического устройства с учетом повышенной влажности в помещении.
Вентиляционная решетка с обратным клапаном: демократичная стоимость – отличный результат
Обратная сторона изделия, оснащенного жалюзи
В этой решетке для вентиляции с обратным клапаном установлено несколько лепестковых элементов. Такое решение применяют при перекрытии больших каналов. Слишком крупные одиночные детали обладают большим весом, что не позволяет снизить чувствительность до уровня, соответствующего требованиям к естественной вытяжке. Но при выборе подобной модели необходимо уточнить герметичность стыков в закрытом положении многочисленных заслонок.
Вентиляционную решетку с клапаном подбирают с учетом размеров и формы канала
Принцип действия тройника с обратным клапаном
Так можно создать проект при подключении нескольких точек забора воздуха из одного или нескольких разных помещений
Применение тройника для вытяжки с обратным клапаном предотвращает поступление воздуха из канала на кухню. Подобные функции выполняет другое устройство. Его можно установить не так, как на рисунке, но в комбинации с вентилятором.
При монтаже сложных систем применяют несколько тройников для вентиляции с обратными клапанами
Преимущества обратного клапана на вытяжке
Такие устройства включают в стандартную комплектацию современного кухонного оборудования
Установка клапана обратного для вытяжки предотвращает попадание на двигатель различных загрязнений из вентиляционного канала. Это продлевает срок службы техники.
Вытяжка с обратным клапаном исключает проникновение неприятных запахов из других помещений, квартир при подключении системы к общему вентиляционному каналу
Если нет такого приспособления в наборе от производителя, можно самому установить антивозвратный клапан для вытяжки. Что это, не трудно понять из материалов статьи. Ниже приведены инструкции по самостоятельному созданию функциональных изделий и особенностям монтажных операций.
Виды обратных клапанов
Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.
Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:
- по материалу изготовления;
- по форме;
- по способу функционирования;
- по месту установки;
- по способности пропускать определенное количество воздуха.
По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.
Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.
По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.
Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.
Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.
Конструктивные отличия
Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.
Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.
Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.
Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.
Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.
Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.
Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.
