Что обозначает разъем в телевизоре arc

Преимущества

Главное преимущество интерфейса – это компактность. Больше нет необходимости покупать, проводить, а затем еще и прятать кучу проводки между устройствами. Ведь теперь со всеми задачами справляется одно соединение. Подключить, настроить и пользоваться – вот и вся радость.

Второй плюс подключения через ARC – это простота в управлении звуком. Если при стандартном методе подключения порой требовалось бегать по всей комнате от одного устройства к другому, регулируя там изображение, а там звук, то теперь все просто. Меню настроек на телевизоре позволяет запросто корректировать как изображение, так и звук, который будет направляться на выводящее устройство полностью настроенным.

Ну и еще одно преимущество – современность метода. Кто-нибудь способен вспомнить интерфейс RCA? Ну это такой пучок из трех проводов с разноцветными штекерами. А ведь этот разъем оставался передовым долгие годы. Но потом на смену пришли VGA, DVI, HDMI, и именно последний является самым популярным и качественным интерфейсом. И так будет еще долгие годы, поскольку разработчики выпускают обновления конструкции уже имеющегося разъема, а не пытаются придумать кардинально новое. Отсюда следует, что и техника с поддержкой HDMI ARC и eARC продолжит выпускаться. А значит, не стоит переживать, что купленная вскорости акустика не подойдет к телевизору.

HDMI MHL

Подключение HDMI in4 (MHL) mobile high-definition link, предназначено для подключения к телевизору смартфона и просмотра на телевизоре фотографий или видео прямо со смартфона. Данное подключение было реализовано для стыка HDMI телевизора и USB смартфона. Функция работает при поддержке телевизором и смартфоном подключения MHL, в этом случае для передачи видео необходим пассивный кабель и при этом возможно управлять смартфоном с помощью дистанционки от телевизора. Если например HDMI в телевизоре не поддерживает MHL то смартфон также можно подключить но надо использовать активный адаптер с внешним питанием, в этом случае видео смотреть можно, но нельзя управлять смартфоном дистанционкой от телевизора.

Подключение MHL позволяет подключать телефон к телевизору без дополнительного программного обеспечения. HDMI MHL имеет дополнительный контроллер который производит преобразование сигнала с USB телефона в HDMI и наоборот.

Проблемы и решения

Не всегда подключение устройств с использованием ARC проходит так, как хотелось. Наш эксперт рассмотрел наиболее распространенные ошибки и способы их устранения.

Вопрос эксперту

Не выводится звук с Android TV.

Обновитесь до актуальной версии системы. Проверьте настройки звука, опция Control for HDMI должна быть включенной.

Невозможно регулировать звук других устройств.

Попробуйте отсоединить и еще раз подключить девайсы. В большинстве случаев помогает перезагрузка вторичной аудиосистемы.

Все подключено правильно, опции включены, а звука нет.

В некоторых моделях для запуска ARC следует указать на ресивере вход TV (актуально для моделей Onkyo и других).

ARC не работает на телевизоре LG.

Следует проверить, включена ли опция SIMLINK. Ее нужно включить, хотя в инструкции об этом не говорится.

После подключения звук только шипит.

Проверьте, что для HDMI OUTPUT установлено значение A (A + B)

HDMI (ARC) и оптический – в чем разница?

Когда я говорю о HDMI и оптических звуковых панелях, я имею в виду типы кабелей, используемых для ретрансляции звука с вашего исходного устройства на звуковую панель. Различия между этими двумя типами кабелей звуковой панели невелики, но их стоит учитывать.

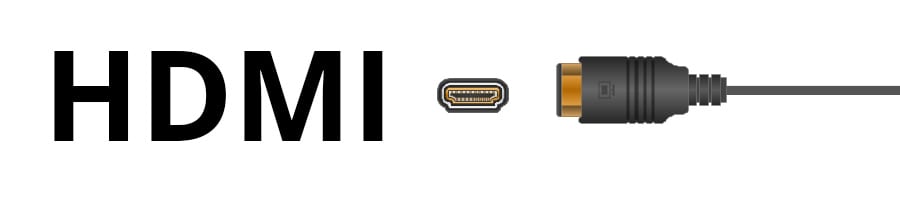

Звуковые панели HDMI

Кабели мультимедийного интерфейса высокой четкости (HDMI) являются одними из наиболее распространенных типов, доступных сегодня. Фактически, они стали универсальным кабелем, который используется практически во всех современных устройствах. Они используются во многих системах домашнего кинотеатра и обеспечивают качественный, надежный и стабильный звук и видео.

Кабели HDMI передают аудио- и видеосигналы между устройствами. Это упрощает их использование. Это также означает, что вам понадобится меньше кабелей, чтобы подключить устройства и начать пользоваться ими.

Для подключения телевизора к звуковой панели необходимо использовать HDMI ARC

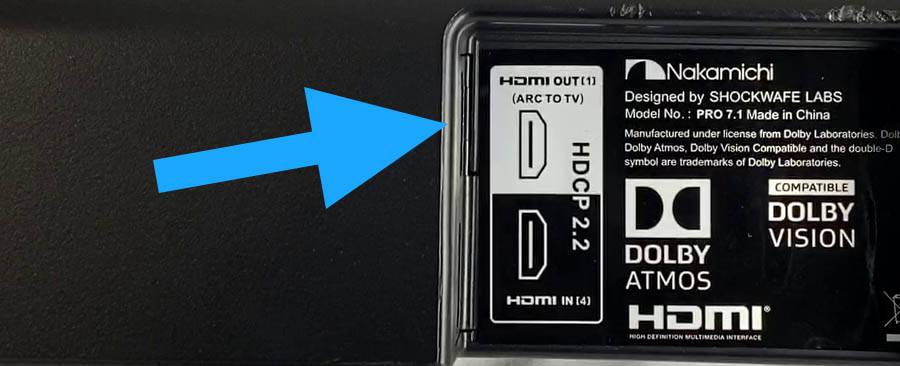

При подключении кабеля HDMI от телевизора к звуковой панели необходимо использовать вход HDMI ARC телевизора. HDMI ARC (Audio Return Channel) отправляет аудиосигнал с телевизора на звуковую панель. Порт HDMI ARC можно использовать как обычный вход HDMI, но, как уже упоминалось, он также может использоваться как аудиовыход.

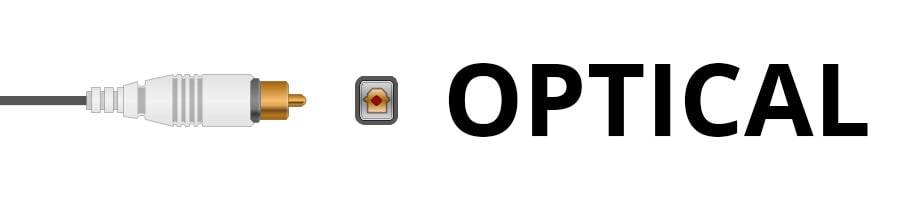

Оптические звуковые панели

Цифровой оптический кабель, также называемый оптическим кабелем, обеспечивает надежный и стабильный звук. Фактически, некоторые утверждают, что цифровые оптические кабели передают звук немного лучше, чем кабель HDMI. Эти типы кабелей работают за счет использования пульсирующей волны света для передачи аудиосигналов от источника к принимающему устройству.

Оптические кабели – популярный выбор для тех, у кого есть система домашнего кинотеатра, поскольку они обеспечивают качественный звук. Однако оптические кабели передают только звук. Это означает, что вам понадобится дополнительный кабель для передачи видео и изображений между вашими устройствами.

Как подключить саундбар через HDMI ARC

Шаг 1. Убедитесь, что у вас есть высокоскоростной HDMI-провод. Как правило, все кабели HDMI, идущие в комплекте с телевизорами Smart TV, имеют высокую пропускную способность. Характеристики провода обычно указаны на штекере или непосредственно на самом кабеле. В редких случаях, когда для соединения используется достаточно старый кабель HDMI, функция ARC может работать некорректно.

Шаг 2. На самом телевизоре вставьте кабель в разъем HDMI ARC. После этого подключите противоположный конец кабеля к саундбару или любому другому аудиоустройству с поддержкой технологии HDMI ARC. Запустите оба девайса, после чего практически гарантированно телевизор автоматически настроит соединение.

Шаг 3. Если на телевизоре возникают проблемы с определением подключения HDMI ARC, вы можете настроить его вручную, перейдя в меню «Настройки». Перейдите в пункт меню «‎Видеовыходы» и убедитесь, что опция HDMI ARC включена. После успешного подключения телевизор будет направлять весь выходной сигнал на звуковые системы, подключенные к ARC. При желании переключить вывод звука на динамики телевизора, вы можете перенаправить звук в настройках Smart TV.

Примечание. Эти настройки могут отличаться от производителя к производителю, поэтому для корректного подключения HDMI ARC рекомендуется воспользоваться инструкцией, приведенной в руководстве пользователя, идущей в комплекте с моделью телевизора.

Примеры подключения

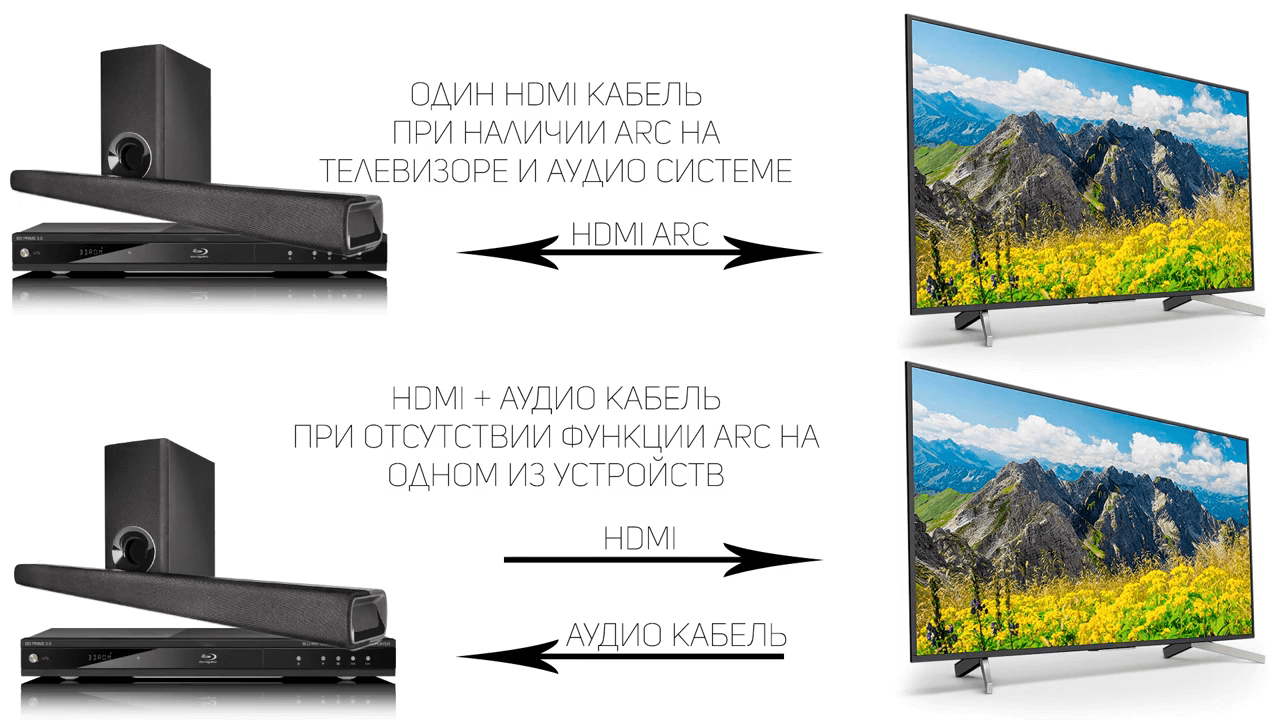

Чтобы подключить hdmi arc, необходимо найти подходящие разъемы на обоих устройствах. К примеру, у вас в наличии проигрыватель BluRay и игровая приставка, которую вы также хотите подключить.

Алгоритм соединения приборов следующий:

  1. Берете один кабель HDMI и подключаете звуковую панель к телевизору.
  2. Другим проводом соединяете игровую консоль и ТВ.
  3. Телевизор становится центральным звеном всех приборов. И настройка проводится с одного пульта.

Количество подключаемых приборов зависит только от наличия достаточного количества портов в самом телевизоре. Если на боковой или задней панели только один вход поддерживает технологию ARC, то лишь один прибор будет передавать трехмерное звучание. При наличии двух и более разъемов можно сразу включить приставку, игровую консоль, звуковую панель или другие приборы.

Особенности HDMI кабелей

Мультимедийный интерфейс подключения ПК, приставки, кинотеатра к TV – HDMI. Он транслирует сразу чистый звук и высококачественное изображение. Дополнительно разновидности провода могут передавать интернет-сигнал, при наличии Ethernet.

Благодаря использованию шнуров HDMI можно просматривать фильмы с полномасштабным разрешением Full HD, 3D, 4K и даже 8К. Последнее качество доступно в последнем обновлении провода с индексом 2.1

HDMI кабели различаются по версии (индексу). В продаже представлены варианты от 1.4 до 2.1. Оптимальная длина – до 10 м. Для трансляции информации на большее расстояние потребуется усилитель сигнала. Для подключения домашних приборов рекомендуют выбирать кабели с длиной до 3 или 5 м.

А также провода различаются по типу разъемов:

  • Full Size или полноразмерный разъем для телевизоров и крупной бытовой техники;
  • Mini – подключает смартфоны и ряд моделей планшетных компьютеров;
  • Micro – для ноутбуков или планшетов.

Отдельно выделяют автомобильные кабеля с маркировкой Е. Они оснащены специальными коннекторами для надежной фиксации подключения.

Процесс подключения HDMI

Можно сколько угодно пытаться вникнуть во все особенности HDMI ARC, но все что про него стоит знать – это простота использования разъема. Берете два устройства с аналогичными портами и объединяете их между собой одни кабелем. Остальное будет зависеть от гаджетов: некоторые сами настраиваются без участия пользователя. Другие потребуют выбора в телевизоре варианта подключения для создания канала.

Важные моменты коннекта:

  • Опция «Контроль HDMI» в телевизоре всегда переводится в состояние On.
  • Для «Input Mode» устанавливаем значение «Авто» либо HDMI (опция может называться source или «источник» в зависимости от модели телевизора).

Если возникли трудности, но меню настроили правильно, тогда убедитесь, что напротив вашего используемого порта в телевизоре есть слово ARC. Иногда разъемов несколько, что позволяет ошибиться с его правильным выбором. В остальном процесс подключения кабелей ко входам стандартные. А настройки динамиков примерно следующие.

Подключение hdmi ARC

Насколько распространен HDMI ARC на звуковых панелях

Если вы еще не приобрели звуковую панель, к этому моменту вы, вероятно, понимаете, насколько полезна функция HDMI ARC, и следующий вопрос: насколько сложно будет ее получить

Это общий стандарт звуковых панелей? Что еще более важно, это вернет вас в ценовой отдел?. К сожалению, в отличие от стандарта HDMI, который на данный момент является повсеместным, HDMI ARC и его обновленный родственник eARC еще не получили широкого распространения в индустрии саундбаров

Быстрый поиск на Amazon показывает, что самые продаваемые звуковые панели Vizio, TaoTronics и даже Bose не имеют встроенного HDMI ARC. Тем не менее, стандарт распространяется по отрасли, и доступно множество вариантов

К сожалению, в отличие от стандарта HDMI, который на данный момент является повсеместным, HDMI ARC и его обновленный родственник eARC еще не получили широкого распространения в индустрии саундбаров. Быстрый поиск на Amazon показывает, что самые продаваемые звуковые панели Vizio, TaoTronics и даже Bose не имеют встроенного HDMI ARC. Тем не менее, стандарт распространяется по отрасли, и доступно множество вариантов.

Для хорошего решения малобюджетный, проверить Monoprice SB-200 Премиум Тонкий Soundbar (на Amazon), которая делает есть HDMI ARC. Хорошее обновление, которое мы бы порекомендовали, – это Sonos Beam (на Amazon), который имеет HDMI ARC, а также имеет качество надежного бренда, такого как SONOS.

И, если деньги не имеют значения, вы можете получить звук, максимально приближенный к истинному кинематографическому качеству, с Nakamichi Shockwafe Ultra (также на Amazon), который оснащен HDMI eARC. Если вы думаете, что это устройство может вас заинтересовать, обязательно ознакомьтесь с нашим обзором.

Что за разъем HDMI?

Если дословно переводить аббревиатуру с английского языка, то получим следующее выражение – «Мультимедийный интерфейс высокого разрешения». С его помощью становиться возможной передача звука, изображения с источника на телевизор (монитор) без каких-либо сжатий, исключительно в цифре.

На сегодняшний день все новые LCD-панели оснащены подобным способом подключения. Такой же разъём есть и в игровых консолях, Андроид-приставках, некоторых смартфонах и прочих гаджетах. То есть, можно соединить два приспособления специальным кабелем и получать отличное качество картинки на большом экране.

Существуют следующие разновидности коннекторов:

  • Type A (Стандарт) – интегрируется в телевизоры, PS3/PS4, XBOX и т.д.;
  • Type C (Мини) – лэптопы, Android Box;
  • Type D (Микро) – телефоны.

Разница имеется только в размере, а информация передается идентично.

Стоит упомянуть о таком понятии, как HDMI-CEC, суть которого заключается в возможности обмениваться командами между девайсами посредством пульта ДУ. К примеру, у меня был телевизор и домашний кинотеатр, поддерживающие режим CEC, и я мог управлять ими при помощи одного пульта вместо двух. Очень удобно, но технология не смогла обрести популярность из-за сложностей адаптации под разные модели техники.

Её заменило более продвинутое ARC подключение HDMI.

Что такое HDMI

Аббревиатура H.D.M.I. означает «медиаинтерфейс высокой чёткости». И это не просто изделие для соединения разных медийных приборов в доме, а полноценный технологический стандарт, который создали для наилучшей передачи видео- и аудиосигналов высокого качества без сжатия.

Один кабель стандарта HDMI умеет передавать не только графические сигналы, но и звук, причём такие устройства имеют ещё и обратную совместимость. Внешне входы и выходы HDMI-кабеля имеют единый интерфейс: это 19 контактов, которые помещены в один разъём, очень напоминающий кабель USB, но немного отличный по форме. Такой кабель имеет очень высокую пропускную способность – до 5 Гбит/с!

Это почти в 2 раза больше, чем на данный момент нужно для передачи многоканального аудио и видео и это очень дальновидно. Ведь таким способом можно обеспечить устойчивость интерфейса HDMI на годы вперёд, уверенно отодвигая на задний план своих предшественников: компонентную, S-Video или композитную передачу сигналов.

Сигналы, которые проходят через HDMI-кабель, являются несжатыми и полностью цифровыми, тогда как все предыдущие интерфейсы передавали только аналоговые сигналы.

Если для передачи чистого цифрового источника используется аналоговый интерфейс, то полученный сигнал преобразуется в менее точный аналоговый, отправляется на телевизор, а затем преобразуется обратно в цифровой сигнал для отображения на экране. При каждом таком преобразовании цифровой сигнал теряет целостность, и это приводит к некоторому искажению качества изображения. HDMI-передача сохраняет оригинальный сигнал, исключая аналоговую перекодировку для получения максимально чёткого и богатого изображения.

Также немаловажным есть тот факт, что нет потребности в отдельных аудиошнурах, вам нужен только один HDMI-кабель для соединения и завершения всей настройки своей аппаратуры в доме, без лишней паутины проводов, которую приходилось бы прятать за шкафом.

Многоканальный порт HDMI можно увидеть сзади, сбоку, а иногда и на передней панели бытовой электроники

Не все устройства имеют такие входы и выходы, поэтому для совместимости важно понимать, какие разъёмы есть на ваших устройствах. А для этого давайте узнаем, какие типы HDMI-портов существуют сегодня и какие есть формы штекеров на проводах

Есть три главные разновидности коннекторов:

  • Формат A – это стандартный разъём, который используется в телевизорах, игровых приставках, домашних кинотеатрах, ресиверах и т.д.;
  • Формат C – мини-интерфейс, который можно встретить на мобильных устройствах: в ноутбуках, планшетах или в смартбуках;
  • Формат D – микроразъём для телефонов.

Четыре разных типов HDMI-портов (STB, DVI, ARC, MHL) предназначены в большей степени для удобства пользователя (в процессе подключения). Особого различия в функциональности тут нет, только если на отдельный порт не выведена особая версия HDMI-стандарта (1.3, 1.4, 2.0, 2.1 и т.д.). Например, порт HDMI, окрашенный в оранжевый цвет, как правило, является самым мощным разъёмом, который способен обеспечить наибольшее количество герц, а также превосходное качество изображения для ваших игр (в телевизорах Samsung порт HDMI 1 STB используется именно для таких подключений).

Что собой представляет HDMI

Разработанный в 2002 году HDMI протокол предназначен для передачи video/audio-сигналов высочайшего качества. При этом вся передаваемая через этот интерфейс информация имеет защиту от копирования. Следует отметить некоторые параметры передачи через HDMI. Так, разрешение передаваемой «картинки» составляет 1080px, а частота восьмиканального звука — 182 кГц. Это должно хватить для удовлетворения высоких требований в современном стандарте медиаконтента. Что нужно для получения на экране тв изображения высокой степени качества? Во-первых – HDMI гнездо; во-вторых – передаваемая в HD качестве аппаратура; в-третьих – кабель, способный обеспечить двустороннюю связь передаваемой аппаратуры и телевизора.

Ниже представлен перечень характеристик HDMI интерфейса:

  • Скорость передачи контента составляет около 18 гигабит за одну секунду;
  • Предназначенный для передачи кабель имеет внушительную длину: около 10 метров (встречаются кабели до 35 метров);
  • Обеспечение поддержки CEC-стандарта и AV link-стандарта;
  • Возможность поддержки DVI-интерфейса. При наличии DVI-HDMI переходника с находящимся на телевизоре HDMI интерфейсом сможет работать и не имеющая такого гнезда аппаратура.

Во избежание негативного воздействия окружающей среды на качество передаваемого по HDMI контента можно его защитить путём установки на начало и конец кабеля специальных колец, предназначенных для отсечения помех. А чтобы предотвратить затухание сигнала при его передаче на длительные дистанции прибегают к использованию специальных усилителей и видеосендеров. HDMI интерфейс является альтернативой уже устаревшим на сегодняшний день таким стандартам передачи как SCART либо RCA.

А как насчет HDMI eARC?

Если вы читали внимательно, вы видели выше несколько ссылок на HDMI eARC. «E» означает «расширенный», и это означает именно то, что вы могли догадаться: eARC – это более расширенная версия ARC. В частности, скорость передачи данных намного выше при подключении eARC, достаточно высока для поддержки аудиоформатов более высокого качества, таких как Dolby Atmos и DTS: X.

Хотя HDMI ARC находит свое применение в отрасли, eARC далеко отстает. Есть только несколько высококлассных устройств, поддерживающих стандарт eARC, таких как Shockwfe Ultra, о которых говорилось выше. Более того, вы должны помнить, что телевизор также должен поддерживать eARC, и цена на всю вашу систему действительно начинает расти, если вам требуется eARC для всего.

Скорее всего, вам потребуется приобрести новый кабель HDMI 2.1 для работы между этими соединениями eARC, что означает, что на данный момент это вариант высокого класса. Саундбары наверняка в конечном итоге начнут использовать ARC и даже eARC по умолчанию, но это, вероятно, по крайней мере через несколько лет.

Coax разъем на телевизоре что это?

Устройство, обеспечивающее соединение кабеля с телевизором, называется штекером (соединителем) и в нашем случае маркируется английскими буквами RF. Коаксиальный радиочастотный (RF-разъём, англ. radio frequency connector; коаксиальный соединитель, англ. coaxial RF connector) — электрический соединитель, предназначенный для соединения коаксиального кабеля с оборудованием воспроизведения телевизионного сигнала.

RF разъем в телевизоре является главным звеном в передаче телевизионного сигнала, качество его сборки определяет стабильность качества работы телевизора. Для простоты понимания его можно сравнить с электрическими вилкой и розеткой.

Накрутные разъемы

Накрутной штекер – получивший широкое применение разъём для антенны телевизора. Популярность основана на простоте подключения, не требующей специальных инструментов и навыков.

Штекером, получившим в народе название папа, называется коннектор для коаксиального соединения, он же накрутной.

Для его соединения с кабелем нужно:

  • Аккуратно удалить верхнюю изоляцию на длину 15 мм, не повредив внутренней обмотки;
  • Отогнуть на нетронутый слой экранированную оплётку и обмотку из фольги, причём фольгу нужно провернуть так, чтобы наружная сторона осталась наружной при загибании;
  • На длину 10 мм снять внутреннюю изоляцию центральной жилы;
  • Установить освобождённый центральный провод во внутреннее отверстие коннектора и накрутить его на отогнутый изолятор.

Обжимные разъёмы

Обжимной F соединитель для антенны отличается упрощённым способом крепления, для этого нужно подготовить кабель по общим правилам, вставить центральный провод в отверстие коннектора, прижать обмотку и фольгу к наружной резьбе коннектора подвижной зажимной втулкой. Перед зажимом равномерно распределить загнутый слой по окружности кабеля.

Компрессионные разъемы

Компрессионные антенные разъёмы для телевизора являются самыми надёжными соединениями в данном ряду, но их монтаж требует специальных приспособлений, понимания специфики крепления. Подготовленный кабель вставляется в специальный компрессионный коннектор, с помощью щипцов для зажима обжимная гильза протягивается по направлению к рабочему торцу.

Компрессионный тип наиболее устойчив к механическим воздействиям, возникающим при частой перестановке телевизора.
