Циркулярка из дрели своими руками и другие самодельные станки

Процесс изготовления

Первоначально рекомендуется сделать стол. Можно использовать каркас существующего стола либо соорудить подобное изделие из брусков. Вторая часть данного изделия представлена в виде широкой поверхности с прорезью для диска. Изготовить ее можно из листа железа толщиной в 4 мм. Необходимо учесть, что данный показатель должен выдерживать нагрузки, которые будут оказываться на стол во время работы.

Сделанная циркулярная пила своими руками оснащена приводом, который иногда фиксируется к крышке.

Оправка: 1 — вал (сталь 45, пруток d44); 2,3,4 — переходные кольца (Ст3); 5 — пильный диск; 6 — прижимная гайка М10 (Ст3, пруток d44); 7 — специальная контргайка М10 (Ст3, пруток d25).

Поэтому данная деталь должна быть подъемной. Направляющая планка изготавливается из уголка. Он фиксируется к плите струбцинами.

Если планка будет скользящей, тогда у крышки стола стороны будут параллельны для скольжения. В этом случае направляющая планка будет перпендикулярна плоскости вращения пилы. Зачастую домочадцы изготавливают пилу циркулярную своими руками из болгарки либо дрели. На данное оборудование легко устанавливается круглая отрезная пила.

Рекомендуется использовать дисковую ручную пилу. Этот агрегат имеет следующие плюсы:

максимальную полезную площадь;
значительная толщина крышки позволяет закрыть часть диска.

Для обработки толстых брусков потребуются электродвигатель большой мощности, вал и ременная передача. В этом случае рекомендуется обустроить маятниковую станину. Рама изготавливается из стали. На ней рекомендуется расположить режущий и крутящий механизм.

Циркулярка из угловой шлифовальной машины

Если у вас есть собственная «болгарка», это очень хорошо. Для создания «циркулярки» нужно сделать осевую рукоять и скользящий упор к агрегату. В конструкцию скользящего упора входит пара отрезков стального уголка, размещенных по сторонам распилочного диска. С помощью гаек и болтов они соединяются поперечной связкой, а зазор между рабочей частью и боковинами конструкции будет обеспечиваться шайбочками.

На «болгарке» нужно заранее натянуть ленточный хомут из металла винтовой стяжкой вниз. Затем нужно прикрепить сложенную вдвое металлическую полоску к отверстиям для скользящего упора. Стойку и хомут можно объединить, но в этой ситуации металлическая полоска получится слишком толстой.

Затем в редукторе будущего инструмента нужно будет сделать несколько отверстий для болтов. Для этой цели корпус разбирается, и обозначаются точки, где будет происходить сверление. С помощью сделанных отверстий закрепляется осевая рукоять, потому что «штатная» ручка не даст сделать хороший пропил, даже если у мастера очень сильные руки.

Также нужно сделать штангу, которая будет регулировать процесс. Для этой цели нужно взять кусок металлического прута, из одного его конца сделать петлю, слегка ее расклепать и сделать отверстие для переднего упорного болта.

С другого конца штанги нужно сделать резьбу, которая позволит соединить ее с рукоятью. Заранее на эту резьбу следует накрутить одну крепкую гайку, а после того, как конструкция будет собрана, вторую. Опуская и подтягивая их, можно регулировать глубину распила. Кстати, если вместо болгарки воспользоваться дрелью, можно изготовить аналогичный инструмент.

Таким образом можно самостоятельно сделать из обыкновенной болгарки хорошую циркулярную пилу, с помощью которой можно разрезать различные материалы.

Особенности применения станков

Работа дрелью на весу при удержании инструмента только руками существенно ограничивает ее возможности. Вес инструмента и вибрация не позволяют жестко зафиксировать дрель в нужном положении. Но если продумать и сконструировать специальную станину, где она будет устойчиво крепиться, то обыкновенная ручная дрель превратится в профессиональное, почти промышленное оборудование.

Из дрели можно самостоятельно сделать такие виды станков:

сверлильный;
токарный;
фрезерный;
шлифовальный.

Причем после замены рабочего или режущего элемента станки становятся взаимозаменяемыми. Предусматривают функцию два в одном, например, сверлильный и фрезерный станок, токарный и шлифовальный. Все зависит от условий монтажа и потребностей владельца.

Мощность станков и их возможности будут зависеть от вида дрели (мощности ее электродвигателя), способу крепления, так как именно она в этом случае выступает главной рабочей частью оборудования.

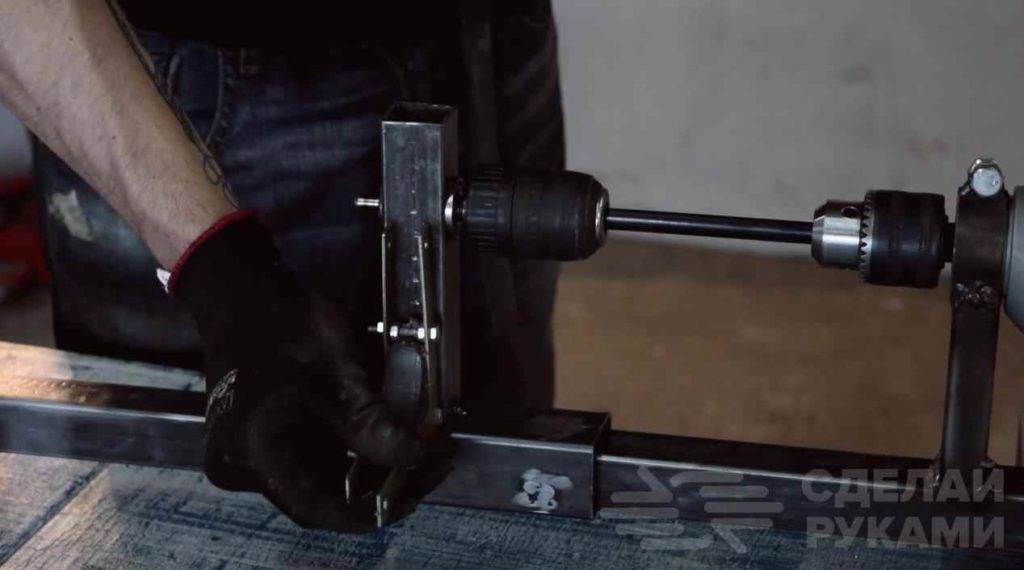

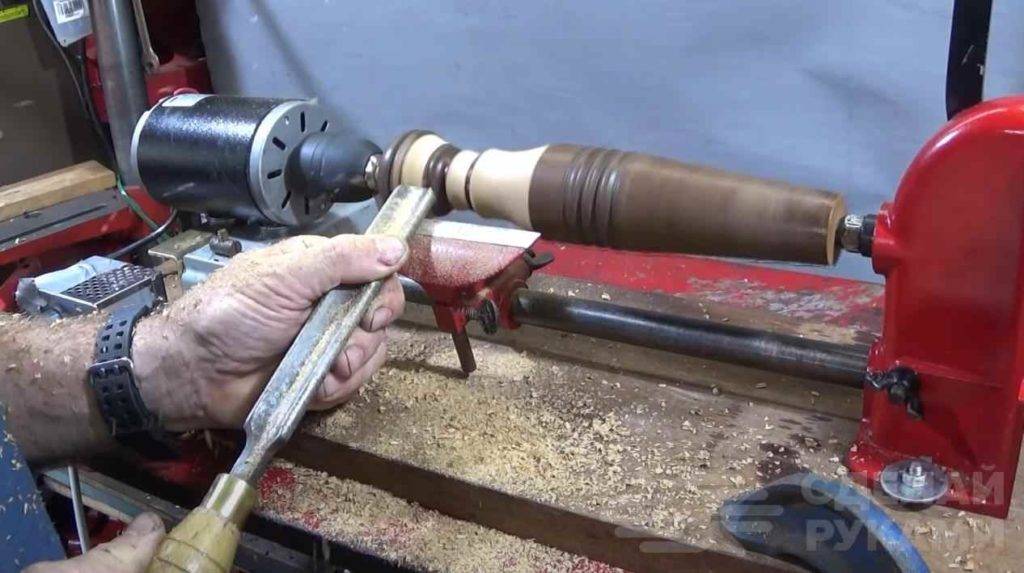

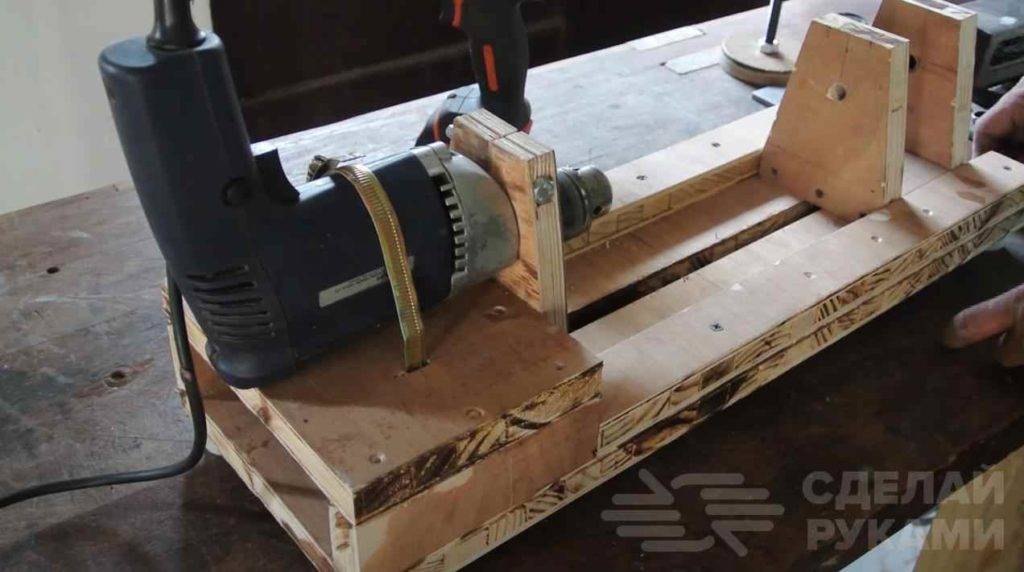

Устройство токарного станка по дереву

Прежде чем приступить к изготовлению и сборке, важно для начала ознакомиться с конструктивными особенностями оборудования. Здесь можно выделить пять ключевых узлов. Базой самоделки является основание (или правильно будет сказать — станина)

На неподвижной площадке располагаются все другие конструктивные элементы, без которых невозможна работа станка

Базой самоделки является основание (или правильно будет сказать — станина). На неподвижной площадке располагаются все другие конструктивные элементы, без которых невозможна работа станка.

Основание должно быть основательным (простите за тавтологию), прочным и надежным. Для станины мастера-самодельщики используют как металлические, так и деревянные площадки.

Еще одними важными конструктивными элементами являются так называемые бабки. Без них работа в принципе невозможна. Именно между ними фиксируется обрабатываемая заготовка.

Обратите внимание: от того, насколько ответственно вы подойдете к сборке и установке бабок токарного станка по дереву напрямую будет зависеть качество обработки заготовки. Поэтому рекомендуем сначала ознакомиться с основными нюансами

Важное и обязательное условие — их центра должны быть соосными

Для их изготовления целесообразно использовать именно металл (чем толще, тем лучше), однако есть немало альтернативных конструкций, в которых они реализованы из фанеры или дерева.

Изготавливая для себя токарный станок по дереву своими руками, не стоит забывать об изготовлении подручника.

Это пятый конструктивный элемент, который хоть и не влияет непосредственно на работу станка, как предыдущие, но обязательно должен быть.

Регулируемый подручник служит опорой для токарных инструментов, а именно — столярных резцов, с помощью которых происходит обработка деревянной заготовки.

Есть и более сложные в изготовлении «домашние» конструкции — к примеру, работающие совместно с копиром. Их тоже можно сделать самостоятельно, но в данном случае потребуется определенный опыт, ну и умение работать с чертежами.

Ручная циркулярная пила из болгарки или дрели

Такая циркулярка изготавливается проще и быстрее всего. Согласитесь, далеко не всегда есть возможность использовать электродвигатель, систему шкивов и другое громоздкое и сложное оборудование. В этом случае подойдет такой ручной инструмент, как УШМ или дрель. К примеру, на болгарку достаточно просто посадить пилу, причем для этого не нужно иметь никаких дополнительных навыков и умений. В результате вы получите электроинструмент для вырезания заготовок из дерева. Кроме того, такая техника не занимает много места. Однако в данном случае вы сможете обрабатывать доски небольшой толщины. Обычно работы могут производиться на ту глубину, на которую рассчитан электроинструмент. Сейчас мы рассмотрим одну схему, которая является довольно простой, но в то же время весьма эффективной.

Типы двигателей стиральных машин

Все мы знаем, что барабан в стиральной машине запускается двигателем. Обычно для разгона барабана используют обыкновенную ременную передачу. Среди преимуществ такого способа чаще всего называют более мягкий ход барабана, за счет естественной амортизации. Кроме этого замена ремня занимает максимум 20 минут, и стоит не дорого.

Ременной привод достаточно прост в использовании, если вы найдете такой моторчик, то сделать самоделку будет намного проще.

Каждый тип двигателя обладает преимуществами и недостатками, а также сильными и слабыми сторонами. Рассмотрим особенности основных трех типов.

Асинхронный

В таком моторе два рабочих агрегата — неподвижный статор и вызывающий вращение барабана ротор. При этом скорость вращения мотора может достигать 2800 оборотов в минуту.

Устройство асинхронного двигателя.

Слабое место таких моторов – снижение вращающего момента. Из-за этого барабан начинает буквально «ходить-ходуном» и раскачиваться.

Преимущества асинхронных двигателей:

простота конструкции и обслуживания (главное, не забывать смазывать мотор и менять подшипники);
низкая шумность;
бюджетная стоимость.

Среди основных недостатков:

громоздкий мотор;
низкий коэффициент полезного действия;
«корявые» электросхемы, неудобные при перепайке.

Такие двигатели чаще всего используют в недорогих моделях, не отягощенных «умной» электроникой.

Коллекторный двигатель

Сегодня коллекторные двигатели почти полностью заменили асинхронные. Почти 90 процентов всех бытовых стиральных машин оснащены именно таким типом двигателя.

И это не удивительно, ведь такие моторы более универсальные, они могут работать как от переменного, так и от постоянного тока.

Такие двигатели состоят из трех основных элементов: статора, коллекторного ротора и тахогенератора или генератора скорости вращения.

Кроме того, в конструкции предусмотрены специальные щетки для контакта ротора с мотором (обычно их две). Их необходимо периодически менять, так как они стачиваются о коллектор.

Двигатель коллекторного типа имеет ряд преимуществ:

компактные габариты;
большой пусковой момент;
не зависит от частоты электросети;
более плавное управление оборотами, в этом случае вращение регулируется контролем за напряжением.
универсальность;
простая и доступная управляющая электросхема;

Среди минусов можно отметить:

невысокий срок службы;
необходимость периодической замены щеток;
высокая шумность.

Современные моторы с прямым приводом

Для стиральных машин нового поколения используются моторы, которые работают без ременного привода. В таких моторах привычный нам шкиф заменяет специальная муфта, которая соединяет вал ротора напрямую с осью барабана без ремня.

Впервые система Direct Drive была использована в стиральных машинах LG в 2005 году. В этом случае привод присоединяется напрямую к барабану, что исключает применение соединительных элементов – самых уязвимых частей моторов.

В конструкцию прямого привода входит инверторный бесщеточный мотор, в котором частота вращения задается электромагнитными волнами. Она способна определять нагрузку от стираемого белья и в зависимости от этого изменять потребляемую мощность.

Эта технология считается одной из самых передовых, приводы такого типа используют ведущие производители стиральных машин, такие как Haier, Bosсh, AEG, Samsung и Whirpool.

Внешне такой прямой двигатель чем-то напоминает асинхронный, однако, принцип работы его совершенно иной. В этом случае используется управляющая схема трехфазного инверторного типа.

Моторы такого типа обладают рядом преимуществ:

удобное расположение и отсутствие лишних деталей;
износостойкость и простота замены элементов;
компактность;
низкий уровень колебания машинки;
Высокий КПД;
отсутствие ремня и щеток, требующих регулярного обслуживания;
относительная бесшумность.

Такие моторы существенно увеличивают общую стоимость бытовой техники. Связано это, прежде всего со сложной системой управления электросхемы такого двигателя.

Изготовление столешницы для циркулярного станка

Сборку стола начинают с изготовления столешницы. Фанерный лист размечают так, чтобы два края крышки были в размер с краями железного листа. Фанеру выпиливают при помощи ножовки или электролобзика.

Край спила можно обработать фрезой, но эта операция необязательна. Так как в станине основным параметром является надёжность, а не привлекательный вид. Столешницу затирают «начерно» наждачкой.

Снизу столешницы отмечают прорезь для циркулярного круга. Для чего вначале необходимо померить размеры подошвы агрегата. Легче всего это выполнить, если с устройства выкрутить диск и просто обвести нужную часть пилы. Эти измерения требуются для определения посадочного места.

При помощи ручной фрезы выбирают бруски на глубину приблизительно 0,9−1,1 см. Если у вас нет фрезы, то эту работу можно сделать, используя долото, но времени это займёт намного больше.

Затем, когда посадочное место сделано, примерьте пилу, и если нужно, откорректируйте углубление. Разметьте места прорези для круга и фиксации крепежей. Если вы нужно, чтобы круг поднимался и опускался, то необходимо установить маятниковый механизм для столешницы.

В этом случае прорезь нужно сделать в форме усечённой пирамиды. При этом гипотетическая вершина пирамиды будет направлена вниз. Непосредственно раму для подъёмного механизма лучше всего изготовить из стальных уголков, которые свариваются друг с другом.

Изготовление каркаса стола

Разметку для фиксации поперечных реек и продольных, которые выполняют функцию рёбер жёсткости, лучше всего установить с изнаночной стороны столешницы. Непосредственно планки изготавливаются из бруска. Вам будут необходимы:

Две поперечные детали, длинной равной ширине столешницы минус 7−9 см с каждой стороны.
Два продольных ребра, размером равным длине крышки минус 7−9 см с каждой стороны.

Затем нужно сделать гнёзда для саморезов. Рейки необходимо фиксировать на крышке так, чтобы столешница выходила за края рамы на 7−9 см. Крепёж должен быть максимально надёжными и прочными.

Первое крепление нужно установить приблизительно на 40−50 мм от края рейки. Дистанция между саморезами примерно 23−25 см. Все детали нужно просверлить насквозь. Саморез крепится со стороны крышки так, чтобы его шляпка полностью утапливалась в дереве.

Вначале закрепляют поперечные рёбра. Чтобы крышка стола была максимально прочной, края рейки предварительно нужно намазать столярным клеем. Конструкцию фиксируют струбцинами, и не убирая их, вкручивают саморезы.

Столешнице дают полностью высохнуть. После, таким же способом устанавливают продольные рейки. Затем части каркаса стягивают друг с другом, устанавливая по два крепежа с каждой стороны. Теперь струбцины можно убрать.

Крепление ножек (опор)

Ножки стола изготавливаются из бруска. Высота опор выбирается индивидуально. На практике, удобней всего работать за станком, когда столешница расположена на уровне бёдер. Перед креплением каждую опору нужно сострогать так, чтобы ножка сходила снизу на угол. Так, площадь основания опоры должна быть немного больше, в отличие от площади вершины.

Лучше всего закрепить ножки при помощи стальных уголков. Их необходимо немного поджать так, чтобы основание станка находилось в «распорку». Это придаёт столу дополнительную стойкость. В качестве крепежа используют болты с шайбами, их крепят шляпками наружу. Иначе, во время работы можно травмироваться о выступающие части крепежа.

Вся конструкция будет устойчивей, если дополнительные опоры стянуть диагональными рейками. Их крепят попарно с каждого бока станка.

Поверхность крышки полируют и обрабатывают лаком или используют для покрытия стальной лист, который крепят на саморезы. В самом конце, на подготовленное место, крепят непосредственно инструмент.

На крышке стола можно дополнительно сделать разметку, она поможет ровно и правильно распиливать древесину. Панель управления циркулярной пилы располагают на внешней стороне станка. Как правило, её крепят на одной из ножек стола. Вот и все, циркулярная пила своими руками готова.

Стационарный станок

Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.

Станина

Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.

Столешница

И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.

В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:

пропил делают в цельном листе;
столешницу собирают из двух полотен.

Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.

Мотор

Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.

Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.

Передача вращения

Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.

Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.

Другие самодельные станки

Многих пользователей интересует, что еще можно сделать с помощью подручных средств из дрели своими руками? Ответов множество — домашние умельцы уже делают в гаражных мастерских различные самоделки из дрели. Дрель — универсальный инструмент, поэтому при определенном умении и фантазии можно изготовить все, что душе угодно.

Точило, надо только приобрести наждак в виде круга и сделать специальный держатель, в котором крепится дрель.
Сверлильный станок — есть специальные держатели для вертикального сверления или стойки.
Токарный станок небольшого размера для обработки древесины.
Мини-бормашину для различных нужд домашнего мастера.
Чтобы без проблем косить траву вокруг приусадебного участка, можно сделать собственноручно триммер из дрели.
Болгарка из дрели делается быстро, достаточно купить специфические насадки.
Гаражные мастера по ремонту автомобилей устанавливают оригинальные лебедки для замены двигателей на основе старых весьма мощных инструментов.
Огородники делают ямки для посадки молодых деревьев с помощью самодельного бура из дрели.
При заливке фундамента для подсобного помещения в частном секторе некоторые пользователи применяют самодельный вибратор, сделанный из дрели, чтобы быстро уплотнить бетонную конструкцию.

Другие самодельные станки

Точило, надо только приобрести наждак в виде круга и сделать специальный держатель, в котором крепится дрель.
Сверлильный станок — есть специальные держатели для вертикального сверления или стойки.
Токарный станок небольшого размера для обработки древесины.
Мини-бормашину для различных нужд домашнего мастера.
Чтобы без проблем косить траву вокруг приусадебного участка, можно сделать собственноручно триммер из дрели.
Болгарка из дрели делается быстро, достаточно купить специфические насадки.
Гаражные мастера по ремонту автомобилей устанавливают оригинальные лебедки для замены двигателей на основе старых весьма мощных инструментов.
Огородники делают ямки для посадки молодых деревьев с помощью самодельного бура из дрели.
При заливке фундамента для подсобного помещения в частном секторе некоторые пользователи применяют самодельный вибратор, сделанный из дрели, чтобы быстро уплотнить бетонную конструкцию.

Доработка циркулярки

Изображение 3. Схема соединения деталей самодельной циркулярной пилы из дрели.

Для более точной и правильной работы самодельного станочка многие владельцы его дорабатывают. На рабочий стол станка можно установить металлическую направляющую из уголка. В ней просверливаются отверстия, сквозь которые уголок приворачивается к столу и ограничивает ширину отпиливаемой части заготовки. Благодаря этому приспособлению можно пилить много совершенно одинаковых по размерам реек.

Можно приспособить защитный кожух для пильного диска, расчертить на столе вспомогательные линии для приблизительного определения размеров обрабатываемого материала.

При работе на самодельном мини-станке необходимо соблюдать определенные правила и требования техники безопасности:

Устройство малогабаритной циркулярной пилы на базе электродрели.

Место работы освободить от лишних материалов, вещей и инструментов.
Заготовку к пильному диску подавать плавно, стараясь не допускать ее перекосов, чтобы не заклинить диск.
Перед остановкой станка заготовку следует обязательно вывести из соприкосновения с диском.
Содержать мини — циркулярку в чистоте и порядке.
Снять привод (дрель) в случае ненадобности циркулярки.

Данный станочек позволяет резать не только дерево. Вместо пильного диска можно ставить различные фрезы. Это дает возможность обрабатывать заготовки из латуни, алюминия, других мягких металлов, пластмассы, полипропилена. Для авиа- и судомоделистов это ценное приобретение. Перед работой неплохо проверить все узлы и механизмы на предмет биений. Для этого нужно несколько раз кратковременно включить дрель и понаблюдать за поведением диска. Если есть биения, нужно их устранить с помощью шайбочек, если биений нет, можно начинать работать.
