Циклонный фильтр для пылесоса своими руками

Циклонные фильтры в пылесосе: плюсы и минусы технологии

Любая технология, даже самая передовая, обладает своими положительными и отрицательными сторонами, которые не всегда являются недоработкой инженеров и создателей, но могут вытекать из физического смысла изобретения. Пылесосы циклонного типа не лишены плюсов и минусов.

Преимуществами технологии можно считать следующие параметры:

• отсутствие мешка пылесборника, что обеспечивает удобство использования, поскольку при опустошении достигается высокая гигиеничность в силу отсутствия прямого контакта с содержимым резервуара;
• прочность пластикового фильтра. При уборке обычной пыли, которая лишена предметов с острыми краями, вероятность повреждения пылесборника минимальная, в отличие от бумажного мешка, изнашивающегося со временем.
• поддержание постоянной мощности всасывания. Приборы, оснащенные мешками для сбора пыли, при забивании последнего имеют обыкновение существенно терять силу забора воздуха. Поскольку в циклонных пылесосах Самсунг с фильтром на ручке или иных других моделях на пути воздушного потока не существует преград, то мощность остается неизменной;
• экономичность, вытекающая из отсутствия необходимости менять мешки для сбора пыли;
• долговечность;
• размеры. В сравнении с пылесосами, оснащёнными водяными фильтрами или имеющими функцию влажной уборки, циклонные модели обладают значительно меньшими габаритами и справиться с ними может даже ребенок;
• визуальный контроль. Поскольку резервуар для сбора мусора изготавливается из прозрачного пластика, то в случае засасывания небольшой, но нужной вещи, её легко найти.

К СВЕДЕНИЮ!

Несмотря на прочность пластика, применяемого для изготовления контейнера, со временем на нем могут появляться царапины, поскольку пыль и мусор движутся внутри с немалой скоростью.

Но несмотря на преимущества, подобные устройства обладают рядом недостатков, в частности:

• проблема со сбором мелкофракционного и лёгкого мусора. Конструкция циклона не позволяет провести качественный сбор перьев, пуха, шерсти домашних животных, волос и ниток. Если предполагается, что данный тип мусора будет превалирующим при уборке, тогда следует выбирать иные типы приборов;
• накопление статического электричества. Центробежная сила, приводящая к постоянному трению воздуха с пылью о стенки резервуара, способствует тому, что с течением времени наблюдается накопление статики, которая передается на части прибора. При прикосновении существует риск получения несильного, но неприятного разряда;
• зависимость всасывания от стабильности поступления воздушного потока. Если в процессе уборки происходит перекрывания всасывающей трубки (например, при чистке мебели или штор), наблюдается резкое сокращение потока воздуха, что приведет к оседанию пыли на фильтре и его засорению;
• создание шума крупными частицами. Если в мусоре встречаются большие частицы, то при появлении в резервуаре они могут привести к созданию неприятного шума. Также крупный мусор может стать причиной появления царапин на стенках;
• повышенный уровень шума. Поскольку циклон функционирует посредством создания центробежной силы воздушного потока, то при постоянном всасывании наблюдается создание повышенного уровня звука;
• цена. Циклонные модели стоят несколько дороже традиционных аналогов, а если выбирать пылесосы, оснащенные дополнительными функциями, то придется быть готовым доплачивать за комфорт и удобство.

Перед решением купить пылесос с циклонным фильтром, рейтинги и отзывы будут не единственным определяющим фактором

Преимущества и недостатки также следует принимать во внимание, определяя, насколько именно этот тип будет оптимальным для целей конечного пользователя

Строительный пылесос из старого бытового

Если постоянно имеешь дело с техникой, становятся понятными особенности конструкции и принципы работы.

И при необходимости уже не будешь тратить деньги на брендовый строительный пылесос, а за пару вечеров смастеришь устройство, по характеристикам не уступающее раскрученному «уборщику».

Так поступил и автор строительной модели, работающей на основе вышедшего из строя пылесоса «Вихрь». Предлагаем познакомиться с процессом изготовления строительного пылесоса.

При изготовлении самоделки следует учесть особенности помещения и некоторые нюансы подборки и крепления отдельных элементов конструкции. Далее приведены полезные рекомендации для сборки пылесоса.

Что понадобится для переделки?

Буквально все изделия, участвующие в модернизации, уже были использованы, следовательно, не требуют затрат на приобретение. Если каких-то деталей не нашлось под рукой, их можно купить за копейки на интернет-площадке распродаж или найти на свалке.

Правда рекомендуется все-таки использовать новый фильтр – для качественной работы пылесоса, а также прикупить некоторые мелочи: розетку, детали для электроплаты, провода, крепежные элементы.

Общие расходы на закупку новых деталей составили 800 руб., причем самым дорогим элементом оказалась розетка – 350 руб. Детали для платы обошлись в 250 руб., фильтр – 200 руб.

Кроме перечисленных деталей потребуется розетка, кусок резинового автомобильного коврика для прокладки, инструмент для работы:

• дрель с набором коронок и сверл;
• шуруповерт;
• электролобзик;
• карандаш с линейкой, циркуль.

В качестве крепежных элементов будут не только саморезы, но и болты, поэтому для затягивания гаек потребуются ключи нужного размера. Для подключения отдельных элементов – переключателя, электронной платы и сетевого кабеля – заранее необходимо начертить схему.

Для того чтобы усовершенствование старого прибора порадовало успешным результатом, нужно знать, как работает пылесос. Так домашнему мастеру будет понятней, что и с какой целью он модернизирует.

Пошаговая инструкция по изготовлению

Когда все детали будущего агрегата и инструменты подготовлены, можно приступать к сборке. Но для начала нужно соблюсти нормы техники безопасности – надеть спецодежду, рабочие перчатки.

1. Шаг 1 – установка розетки. Коронкой диаметром 42 мм просверливаем отверстие в верхней части крышки. Между розеткой и корпусом кладем резиновую прокладку, вырезанную из автомобильного коврика. Для крепления используем саморезы.
2. Шаг 2 – монтаж электросхемы. На крышке просверливаем маленькие отверстия под тумблер и для крепления схемы. Плата не должна касаться корпуса, поэтому ее устанавливаем на стойки, вырезанные из авторучки.
3. Шаг 3 – крепление тумблера. В результате на внешней стороне крышки должны быть установлены переключатель и розетка для электроинструмента, на внутренней – электронная плата.
4. Шаг 4 – присоединение кабеля питания. Кабель лучше припаять, при этом два провода – к переключателю, а третий заземляющий идет на большой крепежный винт, к которому уже подключена «земля» от розетки. Это необходимо для заземления прибора.
5. Шаг 5 – фиксация фильтра. В днище пылесборника и в крышке бака вырезаем отверстия 95 мм, по окружности высверливаем отверстия для винтов, выпиливаем из фанеры заглушку, стягиваем все детали винтами. Фильтр закрепляем шпилькой на планке.
6. Шаг 6 – установка всасывающего патрубка. Коронкой 57 мм высверливаем в верхней части бака отверстие. Вставляем в него заранее собранный патрубок с фланцем, который можно сконструировать из куска канализационной трубы.
7. Шаг 7 – сборка пылесоса. Устанавливаем бачок для сбора мусора, закрываем его крышкой так, чтобы фильтр находился внутри. Затем присоединяем часть старого пылесоса с двигателем, стягиваем металлическим хомутом.
8. Шаг 8 – подключение шланга. Вместо шланга можно использовать сантехническую гофротрубу. Вставляем ее в присоединяющий патрубок, затем включаем агрегат. Тестирование можно провести, убирая песок или опилки.

Во время тестирования нужно обратить внимание на силу всасывания и герметичность мусоросборника. Если детали будут примыкать друг к другу неплотно, мощность агрегата заметно снизится

Но необходимо произвести еще одно тестирование – с электроинструментом.

Вставляем вилку электролобзика или дисковой пилы в розетку на корпусе, включаем инструмент. Вместе с ним должен автоматически заработать и пылесос.

ДЛЯ ЧЕГО ИСПОЛЬЗУЮТ ФИЛЬТР ЦИКЛОН?

Циклонный Фильтр / Фильтр Циклон — это незаменимое устройство для всех, кто занимается обработкой металла, пластика, древесины и других материалов. С фильтром Циклон у вас всегда будет чистый воздух, не загрязненный пылесос, который прослужит гораздо дольше. Также, пропадет потребность постоянно покупать и заменять мешки-пылесборники и другие комплектующие для пылесоса, т.к. циклон направляет весь мусор в емкость, которую очень легко опустошить и вернуться обратно к работе.

Фильтры «Циклон» имеют следующие назначения: предварительная фильтрация мусора или материалов пылесосом мусора разных фракций (пыль, опилки, стружка) разной плотности (бетонная пыль от штробления, песок,дерево, пластик, металл, бетон, песок, сверления, резка плитки, шлифовка стен и потолка), а также данный фильтр используют в промышленности для очистки газов от взвешенных частиц.

Фактически фильтр циклон является, в индустрии материалообработки, самым рациональным, по простоте конструкции, инженерным решением и самым оптимальным, с экономической точки зрения, решением по критерию цена-эффективность. По эффективности фильтрации мусора фильтр циклон находится на границе классов фильтрации между фильтрами тонкой очистки и HEPA-фильтрами, имея между тем внутреннее сопротивление в разы меньшее, чем любой другой фильтр из любого материала. Фильтр циклон – это практически труднозасоряемый и безотказный в использовании фильтр, который прослужит не один год.

Как показывает практика, эффективность работы циклона зависит от целого ряда факторов, большинство из которых непредсказуемы и слабо управляемы. Качество фильтрации циклона может резко измениться при незначительном, на первый взгляд, изменении какого-либо внешнего фактора, например, увеличения влажности воздуха или падения атмосферного давления в столярном цехе. Установить достаточно точную эффективность циклона можно только практическим путем в лабораторных условиях. Однако, статистические данные многих исследований показали, что степень очистки циклонов усреднено может достигать:

для мусора с условным диаметром свыше 50 микрон – до 99.5%для мусора с условным диаметром от 50 до 20 микрон – до 97.0 %для мусора с условным диаметром от 20 до 10 микрон – до 95.0 %для мусора с условным диаметром от 10 до 5 микрон – до 90.0 %

Наряду с эффективностью фильтр циклона его немаловажной характеристикой циклона является пропускная способность. Следует отметить, что эффективность и пропускная способность обратно пропорциональны для циклонов, то есть с увеличением пропускной способности эффективность фильтрации уменьшается

Таким образом, основное назначение применения циклонного фильтра – в разы снизить концентрацию мусора в потоке, который после циклона поступит в пылесос или в радиальный вентилятор. В результате такого применения до пылесоса (радиального вентилятора) долетает несопоставимо меньшее количество мусора, по сравнению с тем, как если бы мусор поступал в пылесос (радиальный вентилятор) напрямую.

Как следствие такого применения, имеется несколько значительных преимуществ при использовании циклонного фильтра:

1. турбины пылесоса или двигателя радиального вентилятора обеспечивается практически без нагрузки. Снижение физической нагрузки на турбину или радиальный вентилятор происходит за счет того, что при использовании циклонного фильтра до турбины (рабочего колеса радиального вентилятора) долетает несравненно меньшее количество мусора. Двигателю легче работать, меньшее количество особо мелкой пыли может осесть на лопастях. Осаждение пыли на лопастях двигателя является прямой причиной типичной поломки любого двигателя – осаждение приводит к дисбалансу, который в свою очередь приводит к перегреву и разрушению опорных подшипников ротора.
2. При использовании циклонного фильтра ресурс двигателя увеличивается в несколько раз
3. Менять мешки и складчатые фильтры в пылесосе, как минимум, в 20 раз реже, плюс – см. предыдущий пункт

Преимущества и опасности самодельных фильтров

Подобные усовершенствования не требуют много времени и больших финансовых затрат. В некоторых случаях установка самодельного фильтра обойдется в ноль рублей – если все нужные компоненты присутствуют в хозяйстве.

Самодельный фильтр расширит функциональные возможности пылесоса. Улучшится качество уборки, а модель для сухой уборки получит функцию влажной. По своим возможностям кустарный фильтр не уступает фабричным, а иногда даже и превозмогает их.

Однако самодельные фильтры можно установить не всегда. Лучше подождать завершения гарантийного срока и убедиться, что подобная доработка не повлияет на энергопотребление и нагрузку пылесоса. Также не подтверждена совместимость с роботизированными моделями.

Рекомендации

Перед тем как создавать «Циклон», нужно учесть несколько важных советов, чтобы в результате получилось надежное и мощное изделие:

1. Для оптимизации работы пылесоса надо подсоединить сразу два шланга: на выдувание и всасывание.
2. Необходимо регулярно проверять герметичность емкости. Если будет использовано ведро с микротрещинами, придется полностью переделывать фильтр, поскольку пыль через любые дефективные места будет просачиваться наружу.
3. Устройство желательно дополнить резервуаром с водой.
4. Лучше использовать под мусоросборник тару из металла, поскольку она крепче, нежели пластиковая емкость.

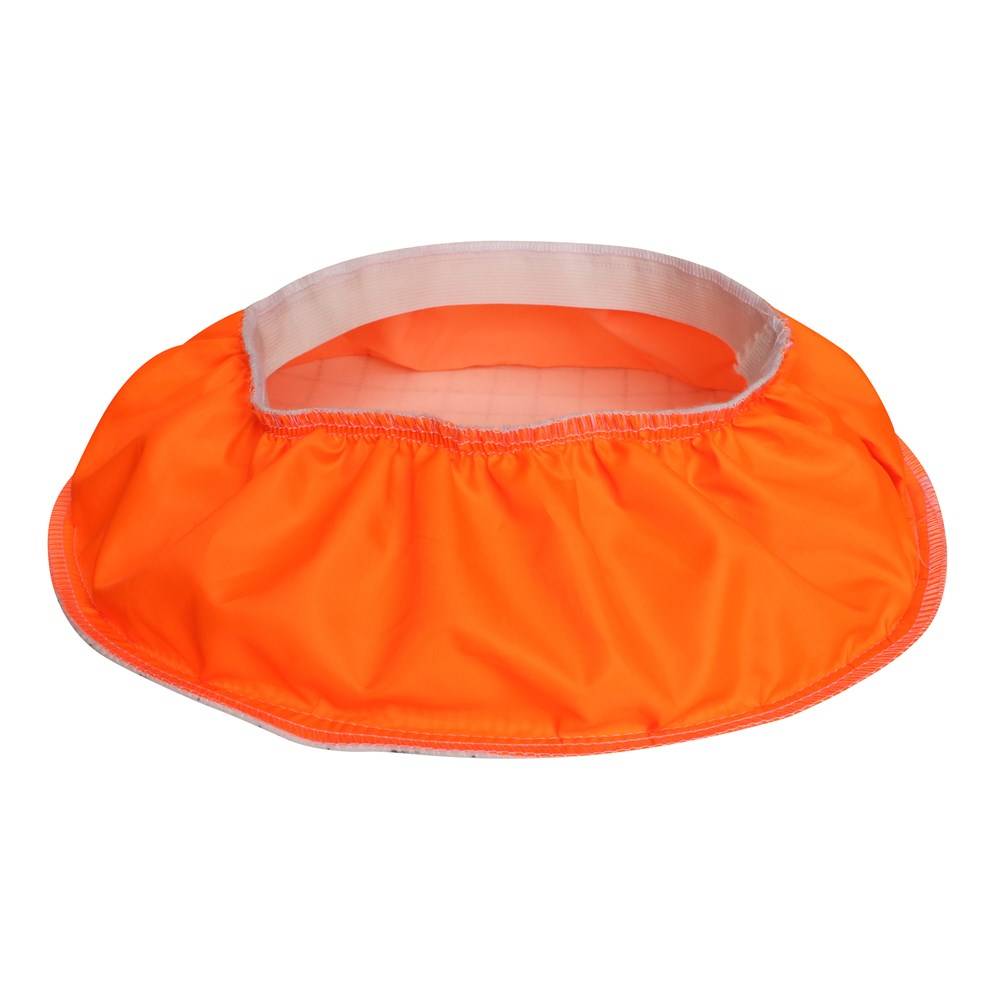

Мембранный фильтр

Фильтры такого типа применяются во многих профессиональных моделях пылесосов в которых отсутствуют мешки для сбора мусора. Основным предназначением мембраны является дополнительная очистка воздушного потока перед тем, как он поступает к НЕРА-фильтру (на последний участок фильтрации). Дополнительно, мембрана является защитой всего устройства, не давая частицам пыли проникать в систему и забивать остальные фильтры.

Материалы для изготовления

Для того, чтобы самостоятельно изготовить мембранный фильтр, потребуется отрезок плотного материала, который всегда можно приобрести в строительном магазине. При этом, необходимо заранее снять размеры с оригинального пылесборника, который требует замены.

Увеличить плотность ткани можно путём складывания полотна в несколько слоёв. В качестве основы под мембранный мешок можно использовать толстый картон или пластик. Закрепить фильтр к основанию можно одним из представленных способов:

• с помощью клея, который фиксирует горловину мешка между двумя кусками картона;
• используя липучки — в этом случае потребуется предварительно приклеить одну часть липучек к основанию, а вторую пришить к самому мешку.

Чем отличается строительный пылесос от обычного

Но для работ от случая к случаю, данную конструкцию можно немного доработать и усовершенствовать. Идея принадлежит Шайтеру Андрею.

Прежде чем мы рассмотрим второй вариант конструкции, задайте себе вопрос: “В чем заключается одно из основных отличий бытовых пылесосов от строительных?”

В бытовых моделях охлаждение происходит за счет всасываемого воздуха.

То есть, вы пылесосите пол, воздух засасывает мусор. Далее происходит его фильтрация и охлаждение самого двигателя. После чего воздух выбрасывается наружу.

Отсюда и вытекает весь риск повреждения двигателя. Во-первых, при забивании фильтра, резко спадает охлаждение движка.

Во-вторых, цементная пыль на 100% не задерживается в пылесборнике, и часть ее летит через обмотки, по пути снимая как наждак лаковую изоляцию. Такая дисперсная пыль убивает все трущееся и крутящееся.

Добавление воды на дно бачка не особо помогает. Вместо пыли вы получите много грязи, тяжесть ведра, а фильтра все равно в итоге забьются.

В профессиональных же девайсах охлаждение двигателя осуществляется отдельно, через специальные технологические отверстия. Поэтому им не так страшны забитые напрочь мусором мешки.

Более того, у них еще предусмотрена автоматическая очистка или встряхивание.

Дабы по уму переделать бытовую модель, вам понадобится немного больше запчастей, чем в первом случае.

Поэтапное изготовление Циклона

Рассмотрим разные варианты изготовления Циклона для пылесоса своими руками из канализационных труб и как сделать такое устройство по пошаговой инструкции с чертежами и фото-примерами.

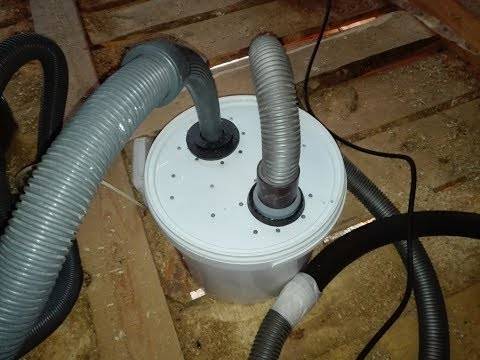

Без конуса

Для конструкции из ведра и канализационных труб понадобятся:

• масляный фильтр;
• пластиковое ведро;
• канализационные ПВХ колена на 45° и 90°.
• труба сечением 40 мм и длиной 1 м;
• гофротруба длиной 2 м и диаметром 40 мм.

Процесс конструирования таков:

1. По центру крышки от ведра прорезаем отверстие, чтобы в него вошла угловая пластиковая труба на 90°, к которой будет подсоединяться пылесос.
2. Замазываем щели герметиком.
3. В боковой части ведра прорезаем еще одно отверстие и вставляем колено 45°.
4. В качестве соединительного элемента с коленом используем гофру.
5. Стыкуем выход фильтра с коленом в крышке ведра.

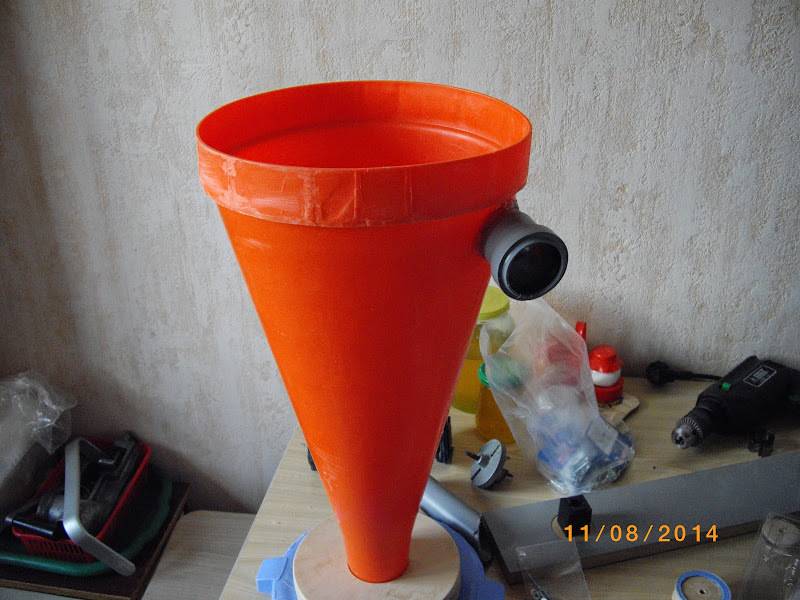

С конусом

Для изготовления такого приспособления нужно подготовить:

• дорожный конус;
• круглые деревянные палочки;
• большую емкость;
• пластиковые колена диаметром 50 мм на 45° и 90°;
• кусок ПВХ трубы 50 мм;
• гофрированную трубу;
• толстую фанеру;
• крепеж.

Изготавливаем фильтр таким образом:

1. Из фанеры вырезаем площадку под конус в виде квадрата размером 40*40 см и круг, равный внутреннему диаметру конуса.
2. Скрепляем две детали вместе при помощи саморезов или клея и сверлим по центру отверстие под ПВХ трубу 50 мм.
3. Изготавливаем из фанеры площадку размером 40х40 см и по центру делаем отверстие, диаметр которого должен соответствовать диаметру верхушки конуса.
4. Закрепляем к площадке из п.3 четыре круглые палочки и плотно вставляем конус.
5. Сбоку возле основания конуса проделываем отверстие диаметром 50 мм и вставляем в него трубу, промазывая шов герметиком.
6. Прикладываем площадку из п.2 к вертикальным стойкам и крепим деталь на саморезы. При помощи деревянных держателей закрепляем трубу, входящую в нижнюю часть конуса, после чего вставляем еще одну трубу и колено в отверстие по центру.
7. Устанавливаем конус сверху емкости для мусора, подключаем трубу пылесоса и трубу на всасывание мусора, проверяем работоспособность устройства.

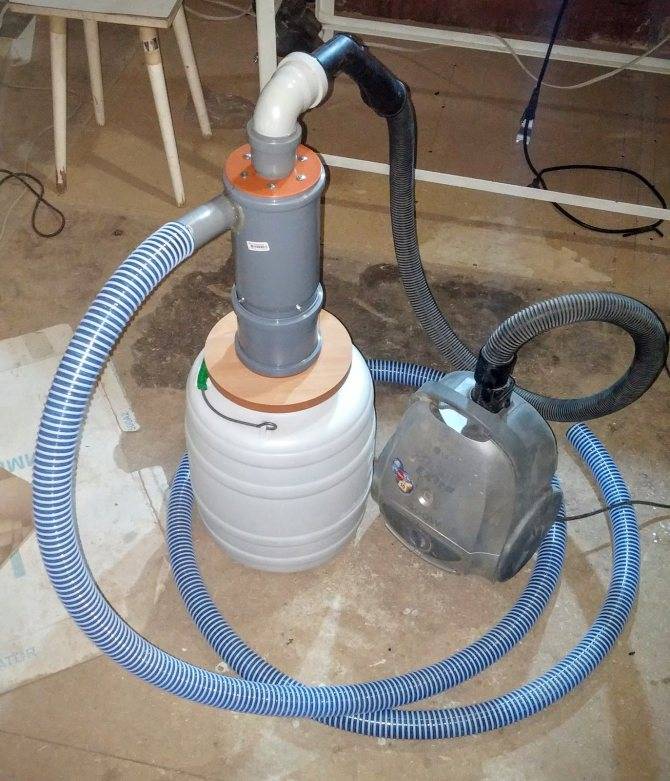

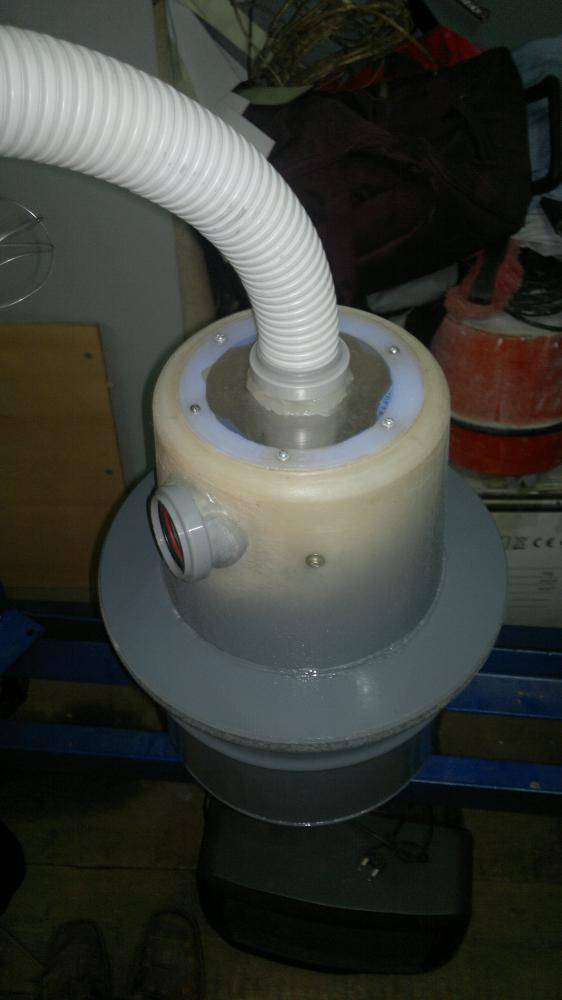

Простой Циклон

Если необходим пылесос для уборки рабочего места после работы ЧПУ фрезера или аналогичного оборудования, можно собрать простой и компактный Циклон из ПВХ канализационных труб и пластиковых бутылок.

Для сборки понадобятся:

• 2 гофрированных шланга к пылесосу;
• ПВХ трубы диаметром 40 и 100 мм;
• лист металла толщиной 0,2-0,5 мм;
• 2 пластиковые бутылки на 2,5 л и одна на 5 л;
• ножницы по металлу;
• электродрель со сверлами;
• заклепочник;
• термопистолет с клеем.

Изготавливаем фильтр таким образом:

1. От трубы сечением 100 мм отрезаем ровный кусок длиной 50 см, который будет служить корпусом устройства.
2. Отрезаем два куска трубы 40 мм длиной 40 и 15 см, после чего на листе металла чертим 3 окружности с внутренним диаметром корпуса. В центре этих кругов чертим еще круги с диаметром меньшей трубы.
3. Вырезаем детали из металла ножницами, после чего разрезаем их до середины и вырезаем внутренние круги. Затем соединяем при помощи заклепок все элементы между собой в виде спирали, которую надеваем на трубу 40 мм, равномерно распределяем витки и фиксируем их термоклеем.
4. Спираль помещаем в большую трубу и оставляем немного выступ наружу.
5. В верхней части корпуса проделываем отверстие под всасывающую трубу, счищаем заусенцы для плотного прилегания.
6. Помещаем трубу в отверстие, герметизируя место стыка термоклеем.
7. Из бутылки 5 л срезаем верхнюю часть, с которой удаляем горловину. Получившееся отверстие подгоняем под трубу 40 мм, поле чего надеваем деталь на корпус и приклеиваем термоклеем.
8. Из емкости 2,5 л отрезаем большую часть и надеваем на низ корпуса с обязательным проклеиванием.
9. Из двух пробок делаем соединительный элемент, высверливая середину. Бутылку, которая будет использоваться под мусор, укрепляем при помощи сварочных электродов. Для этого приклеиваем их по кругу бутылки при помощи скотча. Вкручиваем емкость на место и подсоединяем шланги на всасывание и выход.

Слишком тонкие гофрированные трубки использовать не стоит, поскольку во время работы они будут издавать сильный свист.

Подробнее об изготовлении самодельного Циклона можно узнать из видео.

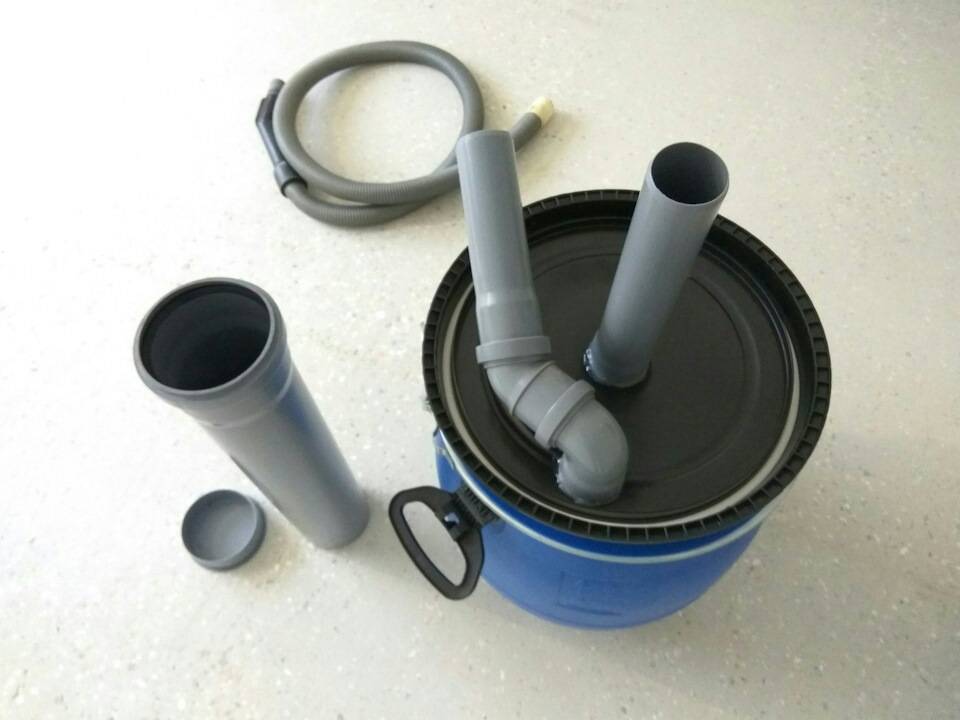

Принцип работы самодельного пылесоса с аквафильтром

В естественных природных условиях даже самые мельчайшие частицы пыли связываются водой — дождем, снегом, росой, туманом. Этот же принцип использован и в пылесосах с аквафильтром: водяной вихрь, создаваемый внутри аквафильтра, собирает даже мелкодисперсную пыль, уловить которую не способен ни один твердый фильтрующий элемент.

Современные модели пылесосов с водяным фильтром не только задерживают до 99,9% всасываемой пыли и грязи, но и очищают воздух, работают как увлажнители.

Такие приборы очень удобны и экономичны в эксплуатации — регулярно покупать дорогие мешки и прочие расходники не требуется, поскольку вся пыль оседает в резервуаре с водой.

Чтобы его очистить, достаточно слить грязную воду и ополоснуть емкость. Единственный существенный недостаток пылесосов данного типа — высокая цена.

Если внешний вид устройства не принципиален, можно собрать самодельный водяной пылесос, который по производительности и эффективности не будет уступать дорогим моделям от известных брендов.

Такой пылесос станет незаменимым помощником не только при уборке квартиры, но и при выполнении пыльных строительно-отделочных работ — штраблении стен, шлифовании и т.п.

Аквафильтр — представляет собой дополнительный рабочий элемент, а точнее емкость с водой, через которую за счет разряжения проходит всасываемый пылесосом воздух.

Водяной фильтр устанавливается до пылесоса, в результате вся грязь и пыль остается в воде, в сам пылесос попадает уже очищенный воздух.

Что потребуется для изготовления аквафильтра для пылесоса своими руками

Чтобы сделать водяной фильтр для пылесоса своими руками понадобятся следующие материалы и инструменты:

• Любая емкость с герметичной крышкой. Это может быть 19-литровая пластиковая бутылка от кулера или большое пластмассовое ведро с плотно закрывающейся крышкой;
• Крупноячеистый поролон, сетка или любой другой многоразовый фильтрующий материал, чтобы исключить попадание воды в двигатель пылесоса;
• Дополнительный гофрированный шланг для пылесоса (будет соединять пылесос и аквафильтр);
• Герметик строительный;
• Труба канализационная диаметром 50 мм;
• Дрель и сверло диаметром 6 мм;
• Измерительный инструмент — линейка, рулетка, карандаш.

Что касается труб, то их конфигурация и количество определяется исходя из формы и размера емкости самодельного аквафильтра.

Так, для изготовления водяного фильтра из 12-литрового пластикового ведра понадобятся следующие позиции ПВХ-труб:

• труба канализационная d 50 мм L 250 мм полипропилен — 3 шт.;
• тройник d 50 мм L 153 мм 90 градусов — 2 шт.;
• заглушки d 50 мм — 2 шт.

Процесс изготовления — поэтапная инструкция

Сам процесс изготовления аквафильтра состоит из нескольких этапов:

1. В верхней части ведра (достаточно отступить от верхней границы около 10 сантиметров) необходимо проделать два отверстия диаметром 50 мм напротив друг друга — это будет вход и выход самодельного аквафильтра;

1. В нижней части одного из тройников следует просверлить несколько отверстий. Делать это нужно равномерно по всей поверхности. Общая площадь отверстий приблизительно должна равняться диаметру используемой трубы. С двух боковых торцов на трубу надеваем заглушки:

1. В одной из труб проделываем отверстие диаметром 40-50 мм;

1. Далее производим сборку труб в единую конструкцию в соответствии с рисунком:

1. Наливаем в емкость воду таким образом, чтобы нижняя часть тройника с отверстиями была полностью покрыта водой;

1. Закрываем крышку водяного фильтра, подключаем пылесос:

1. Производим испытание аквафильтра.

ВИДЕО ИНСТРУКЦИЯ » alt=»»> Первые испытания рекомендуется проводить на небольшой скорости, контролируя состояние гофрированного шланга, идущего от аквафильтра к пылесосу (он должен быть сухим).

Если в гофрошланге будут видны следы воды, необходимо закрыть воздухозаборное отверстие внутри фильтра крупноячеистым поролоном или другим пористым фильтрующим материалом.

Возможные ошибки при изготовлении циклона

Поняв суть конструкции и принцип ее работы, сделать циклон не сложно, но есть ряд ошибок, которые не позволят готовому устройству работать так, как запланировано:

1. Во-первых, несоответствие размера циклонного фильтра и пылесоса. То есть, мощности агрегата может не хватить для нормальной работы фильтра, изготовленного из дорожного конуса. Или же наоборот. Мощность мотора настолько высока, что пластиковое или жестяное ведро под конусом, выполняющее роль пылесборника, под действием вакуума просто «схлопывается», то есть деформируется.
2. Вторая ошибка — это плохая герметизация. Все швы вокруг труб и отверстий под болты и шурупы обязательно надо проклеивать и обрабатывать герметиком. Полная непроницаемость – вот залог качественной работы устройства даже с обычным бытовым пылесосом.
3. Нельзя оставлять прибор в работающем состоянии без присмотра, например, во время обеденного перерыва или ночью. Любой электроприбор может сломаться, загореться и уничтожить тем самым и помещение мастерской, и все здание.

Ведь это самодельное устройство. Оно не оснащено дополнительной защитой от короткого замыкания и других аварий. И как бы оно ни было хорошо выполнено, но таким и останется – самоделкой.

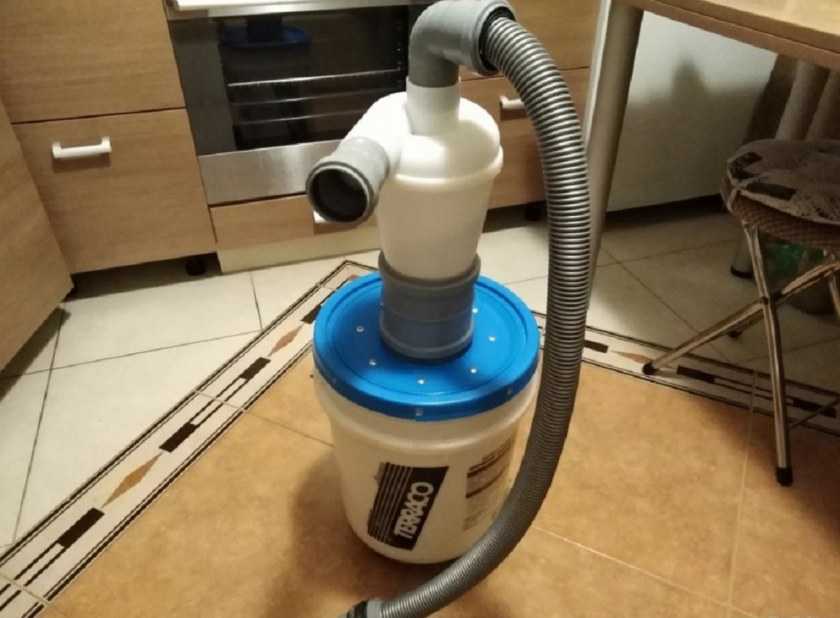

Самодельный фильтр Циклон из ПВХ канализационных труб

Приспособления Очень простой Циклон из подручных материалов, вполне справляется со своей работой по обслуживанию самодельного ЧПУ фрезера.На видео: первое включение, тест показал, что нижней бутылке необходимо добавить жесткости, что и сделано.

Материалы и инструменты:
1. Старый рабочий пылесос и два шланга к нему
Трубы канализационные ПВХ D=100мм, D=40ммОбразец труб
2. Тонкий листовой метал ~0.2-0.5мм или металлопрофиль кровельный (надо распрямить молотком)
3. Две пластиковые бутылки на 2,5 литра с пробками, баклажка на 5 л.
4. Ножницы по металлу, эл. дрель, сверла, ножницы для бумаги, нож, изолента ПВХ, пистолет с термоклеем, заклепочник и заклепки
5. Сварочные электроды или аналогичные стержни 6 штук, скотч широкий, карандашНазначение:
Фильтр Циклон предназначен для грубой очистки всасываемого воздуха, он удаляет тяжелые фракции перед поступлением воздуха на крыльчатку турбины насоса. Благодаря этому можно всасывать достаточно крупный мусор, стружку, щепу и она не повредит и не закупорит крыльчатку насоса, при использовании пылесоса без мешка, пакета.Применение:
Для сбора стружки из рабочей зоны станка, дрели, эл.рубанка, пилы и др.Пример применения этого самодельного Циклона Работает с ЧПУ фрезером
Принцип действия Циклона показан на рисунке ниже
Всасываемый воздух с мусором закручивается в спиральный вихрь большой скорости, крупные частицы прижимаются центробежной силой к стенке трубы и по спирали под собственным весом сползают в бутылку сборник.Изготовление:
Отрезаем от ПВХ трубы диаметром 100 мм. прямой отрезок 400-500 мм. , ровный, без крепежной арматуры участок, это будет корпус Циклона.
Отрезаем от трубы диаметром 40 мм. отрезок на 100 мм. короче корпуса (это выход на пылесос) и отрезок длиной 150 мм. (всас для мусора). На листовом металле чертим три одинаковые окружности, диаметром равному внутреннему диаметру трубы корпуса, удобно обвести прямо через трубу карандашом, в центре этих кружков чертим еще круги равные наружному диаметру тонкой трубы, обвести по трубе карандашом.Схема
Вырезаем круги ножницами по металлу, затем разрезаем круги до средины, как на схеме, вырезаем внутренние круги. Соединяем с помощью заклепок полученные круги в единую спираль. Надеваем ее на тонкую трубу, распределяем равномерно витки и дополнительно проклеиваем все термоклеем из пистолета.

Теперь засовываем аккуратно полученную конструкцию спираль в корпус, при необходимости подрезаем зацепы, оставляем выступ наружу как на схеме.

В верхней части трубы корпуса сверлим отверстие под трубу (всас), правим ножом, чтобы получился правильный овал, для плотного крепления трубы.

Вставляем трубу и направляем как на схеме, по касательной, все хорошо проклеиваем из пистолета.

Вырезаем ножницами из пятилитровой баклажки колпак, удаляем резьбовое горлышко, подгоняем отверстие под плотное вхождение трубы D-40 мм., надеваем на корпус и проклеиваем вверху и внизу термоклеем.

Отрезаем 2/3 длины бутылки на 2,5 литра и надеваем её снизу корпуса, проклеиваем.

Делаем из двух пробок, склеивая их между собой, самодельную соединительную муфту, высверливаем средину. Бутылку, сборник для мусора, необходимо усилить ребрами жесткости, иначе она не выдержит вакуума пылесоса и просто сожмется, ребра можно сделать из тонких сварочных электродов, предварительно оббив обмазку молотком, и проклеит их корсетом по окружности с помощью широкого скотча. Прикручиваем бутылку на место, присоединяем шланги пылесоса на всас и выход, они идеально стыкуются с ПВХ D-40 мм., включаем и проверяем работу устройства.

P.S. Если использовать более тонкие шланги, например ПВХ электро гофру, то появляется сильный свист в этих шлангах, сечение не подходит для производительности пылесоса. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст.

Стружкоотсос из канализационного стояка

Для изготовления стружкоотсоса из пластиковой канализационной арматуры понадобятся следующие инструменты и материалы.

Материалы

• ПВХ Канализационная труба ø 100 мм;
• ПВХ труба ø 40 мм;
• шланг;
• заклёпки;
• клеевой стержень;
• фиксирующие кольца – хомуты;
• две 2-х литровые бутылки;
• 5 литровая баклажка.

Пошаговая инструкция сборки стружкоотсоса

1. От канализационного стояка отрезают горловину, оставляя отрезок, длиной 1 м.
2. Пластиковую бутылку разрезают, оставляя часть цилиндра с конусом, горловиной и пробкой.
3. В обеих пробках просверливают отверстия. Пробки склеивают пистолетом и стягивают хомутом.
4. Обрезанную бутылку вставляют в нижнее отверстие стояка. Соединение герметизируют термоклеем и стягивают хомутом.
5. Сбоку ПВХ трубы прорезают отверстие ø 40 мм. В него вставляют патрубок, длиной 70 мм. Места соединений заклеивают.
6. Из жести электролобзиком вырезают 3 круга ø 100 мм.
7. В центре каждого круга вырезают отверстие ø 40 мм.
8. Полученные диски разрезают пополам.
9. Половинки последовательно соединяют между собой заклёпками, получая шнек.
10. Внутрь спирали продевают ПВХ трубу ø 40 мм. Трубу соединяют со шнеком термоклеем.
11. Всю конструкцию втягивают в стояк таким образом, чтобы верхняя часть трубы выступала над отверстием стояка на 100 мм. При этом шнек должен оставаться внутри корпуса циклона.
12. У 5 литровой баклажки отрезают горловину и низ таким образом, чтобы нижняя часть конуса плотно оделась на верхний конец канализационной трубы. Внешний диаметр соединения проклеивают пистолетом.
13. Верхнее отверстие горловины склеивают с выводом внутренней трубы.
14. В нижнюю пробку ввинчивают бутылку – накопитель.
15. В горизонтальную трубу вставляют патрубок шланги, второй конец которой соединяют с соплом сборника стружки и опилок деревообрабатывающего станка (циркулярки, фрезера или другого оборудования).
16. Вертикальный вывод соединяют с патрубком шланги пылесоса. Стружкоотсос готов к работе.
