Чертежи и схемы дивана-еврокнижки своими руками

Другие вариации книжек

Выше описан классический вариант дивана-книжки, однако сейчас в продаже есть и более усовершенствованные модели. Это клик-кляк и еврокнижка.

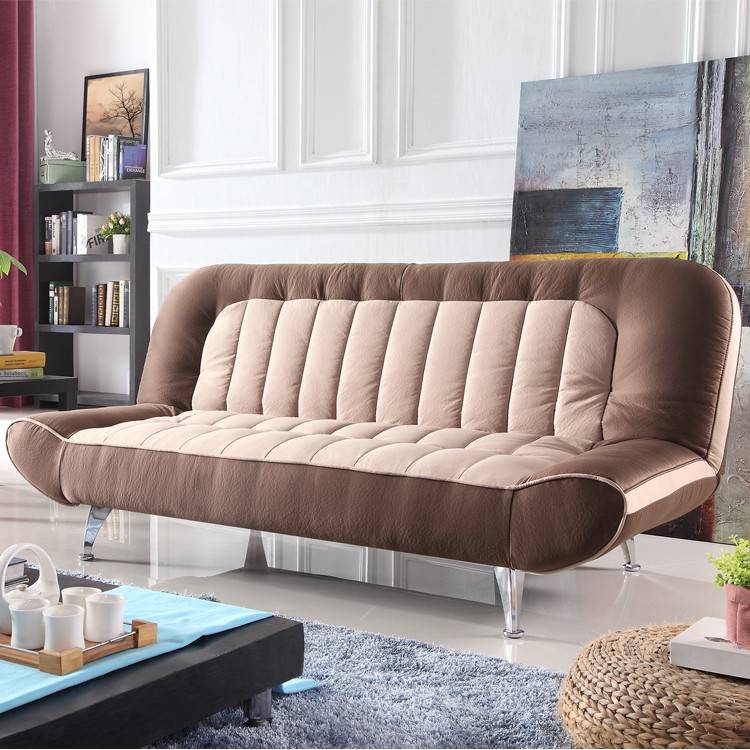

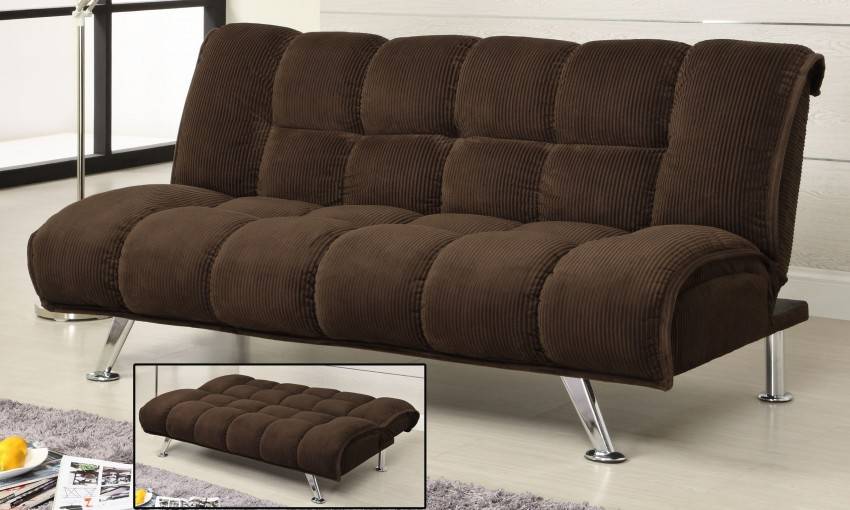

Клик-кляк представляет собой почти традиционную книжку, но имеет возможность устанавливаться полулежа. Однако механизм трансформации у него очень ненадежный. Раскладывается он так же, как и обычная книжка. Стыков и перепадов высот на спальном месте не имеет.

Диван клик-кляк

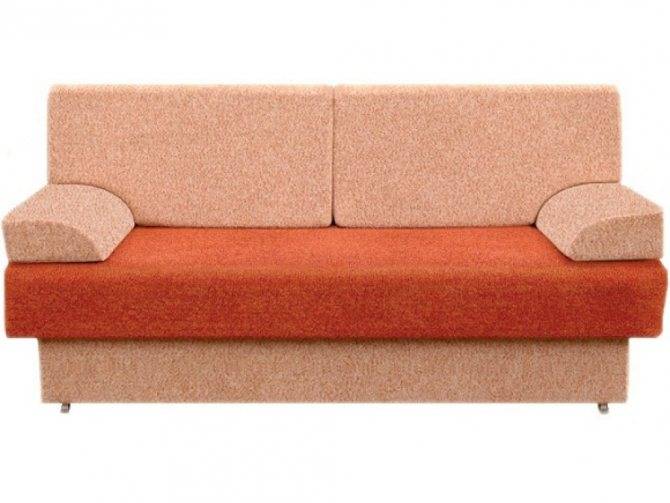

Еврокнижка имеет выкатную часть. То есть, чтобы ее разложить, нужно выдвинуть вперед сидение, а затем опустить вниз спинку. Простой вариант, который легко раскладывается и имеет настолько простой механизм, что вывести его из строя крайне сложно. Считается очень надежным и долговечным, служит обычно дольше, чем обычная классическая книжка. Разложить его по силам даже ребенку.

Диван-еврокнижка

Как сделать диван: шаг 2. Создаем удобную спинку

Когда создаете диван своими руками для кухни или балкона, можете обойтись пошивом плотных подушек под спину. Отличительной особенностью диванов в гостиной является обязательное наличие спинки, которая позволяет с комфортом проводить на диване свободные часы своего времени.

Удобный диван своими руками: инструкция с фото

В зависимости от выбранной конструкции дивана, вам необходимо определиться с удобным углом наклона спинки, после чего прочно её закрепить. Интересная идея для создания спинки дивана представлена вам на следующем фото.

Удобный диван своими руками: инструкция с фото

На что обращать внимание?

Если вы приобрели новый диван и планируете собрать его самостоятельно, то для начала внимательно осмотрите все механизмы. Если на них имеются следы коррозии, они расхлябаны и в целом выглядят уже пользованными, то вам точно предоставили бракованную продукцию. Собирать такое изделие не стоит, иначе в скором времени придется думать о том, как правильно его разобрать, чтобы поменять детали за свой счет.

Диван Релоти Сильвер

К примеру, диван «Релоти Сильвер» на сегодняшний день стал одной из самых популярных моделей. Его сборкой стараются всегда заниматься специалисты, ведь там нужна точность в каждом соединении. Если у вас не имеется никакого опыта в сборке мебели, но очень хочется провести данную процедуру самостоятельно, то используйте предлагаемые производителем чертежи. Они дают весьма облачное представление о сборке, но все же, если в них разобраться, то вы сможете получить все данные о том, как правильно производить сборку.

Особенности

Всем известно, что диван в любом жилом и нежилом помещении играет важную роль. На нем люди принимают гостей, отдыхают в компании самых родных и близких за просмотром телевизора или настольными играми, спят в ночное время.

В последнее время вместо обычных прямых моделей люди предпочитают устанавливать угловые диваны, которые отличаются функциональностью и рациональным использованием свободного пространства. Прежде чем приступить к изготовлению дивана, необходимо определиться с его:

• Назначением. Заранее подумайте, в какой комнате будет стоять изделие. От этого будут напрямую зависеть габариты и дизайн мебели. Угловой диван можно соорудить для комфортного времяпрепровождения семьи в гостиной, а можно сделать небольшое изделие для кухни.
• Формой и размерами. Здесь стоит отталкиваться только от личных пожеланий и предпочтений, а также от особенностей комнаты, где он будет стоять.

  Для небольших помещений лучше сделать компактные и эргономичные модели, а в просторной гостиной стоит установить вместительный и большой диван углового типа. Что касается формы, то она может быть разнообразной: в виде буквы Г, П-образной, с подлокотниками или без.

• Наполнителем. Как правило, в качестве наполнителя мягкой мебели используются поролон, синтепон и холлофайбер. К их выбору необходимо отнестись с полной ответственностью. Здесь важную роль играет толщина материала, его плотность, эластичность и упругость, а также жесткость.
• Функциональностью. Некоторые потребители предпочитают мебель с вместительными ящиками, куда можно сложить постельные принадлежности или личные вещи. Также угловые диваны часто оснащаются полками и этажерками.

Отделка дивана

Крепление поролона к готовому дивану

В первую очередь сделайте замеры всех поверхностей. По этим замерам вы и будете кроить поролон. Каждую вырезанную деталь поролона сразу же наклеивайте на нужные поверхности. Так вам будет легче подгонять последующие детали. На сидение и спинку дивана используйте поролон толщиной 10 см.

Если такого нет, то можно получить нужную толщину поролона, просто склеив между собой 2 поролоновых листа толщиной по 4 см и 1 толщиной 2 см. Обрезки также пригодятся. Их можно использовать для создания детали нужной геометрической формы и подгонять детали друг к другу.

Обивка дивана тканью

Схема 1. Принцип раскладывания механизма трансформации «книжка».

Сначала следует изготовить лекала для обтягиваемых поверхностей. Для этого измерьте все его габаритные размеры. Визуально разделите его на секции. Все части обивки должны иметь прямоугольную форму, даже если сам диван нестандартной формы.

Теперь постройте выкройки будущих деталей обивки. Чертежи можно делать на старых обоях или газетах. Когда лекала будут готовы, можете приступать к раскрою ткани. Это можно также сделать, просто приложив ткань к детали дивана и отметив на ней все границы мелом. Ткань необходимо кроить с изнаночной стороны. На швы следует оставлять припуски размерами не менее 5 см, а если края ткани осыпаются, то оставьте больше.

Материал должен быть чистым и проглаженным. Уложите раскроенные детали на соответствующие части дивана изнанкой кверху. Зафиксируйте ткань булавками и сметайте контрастной ниткой. Чтобы полученный чехол сел на диван идеально, нужно учесть все его изгибы и углы. Когда все детали чехла будут сметаны, отрежьте лишние части ткани и прострочите на швейной машинке. Выверните готовый чехол и примерьте на диван. Подкорректируйте его, если это необходимо, отрежьте лишнее и закрепите на диване степлером.

Статья по теме: Золотые шторы: правила подбора и допустимые сочетания

Законченный вид дивану придадут утяжки из капронового шнура, которые пришиваются к обивке. Благодаря им уменьшится образование складок. Под утяжки нужно заранее сделать отверстия в ДВП.

Отделка дивана

Сбор выполнен, а это значит, что можно переходить к отделке мебели. В диванах используется поролон. Здесь также необходимо особенно точно и четко выполнять все замеры. Вырезанные детали крепятся к каркасу при помощи клея.

Чтобы завершить отделку тканью, необходимо снять мерки с дивана, вырезать образцы. Когда эта работа будет сделана, можно переходить к изготовлению матерчатых деталей обивки. И последний штрих – изготовление чехла. Вырезанные из материала детали следует сшить на машинке и натянуть на диван.

Разрабатываем дизайн будущего дивана

Когда начинается изготовление дивана еврокнижки в домашних условиях, нужно понимать, что разработка дизайна дивана представляет собой творческий процесс.

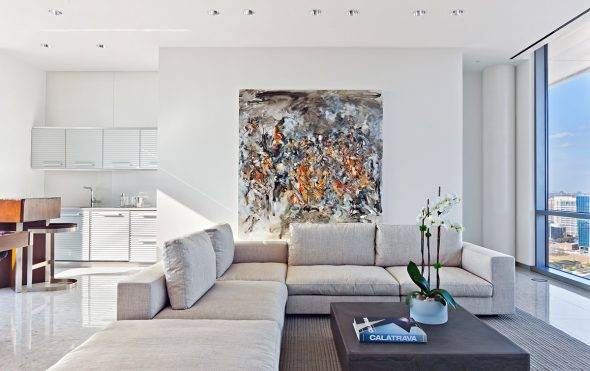

Угловой диван стал одним из самых популярных предметов мебели для обустройства гостиной.

Диван-еврокнижка очень удобен и прост в обращении.

Во многом дизайн дивана книжки зависит от цветовой гаммы материала, который вы выбираете. Чтобы диван гармонично вписывался в интерьер комнаты, нужно хорошо продумать, какой материал и какой расцветки вам необходим.

Яркий текстиль сделает ваш интерьер контрастнее.

Также особое внимание уделяйте форме дивана, она может быть классической и угловой формы. Не забудьте про составные части дивана, подсчитайте количество подушек и подлокотников

Без них диван будет выглядеть незавершенным.

Удобный диван и панорамные окна сделаю гостиную очень комфортной.

Эффектный диван с мягкими подушками в интерьере гостиной.

Если творческая мысль так и не пришла вы всегда можете поискать идеи в интернете и на основе образца создать свой собственный проект дивана.

В гостиную спокойных оттенков отлично впишется диван традиционных цветов.

Современная мебельная промышленность предлагает огромный ассортимент угловых и прямых диванов различного дизайна и технической оснащенности.

Перед тем, как взяться за покупку необходимых материалов и приступить к сборке, нужно в первую очередь составить чертеж дивана еврокнижка.

Чертеж даст возможность определить точное количество материалов нужных для работы.

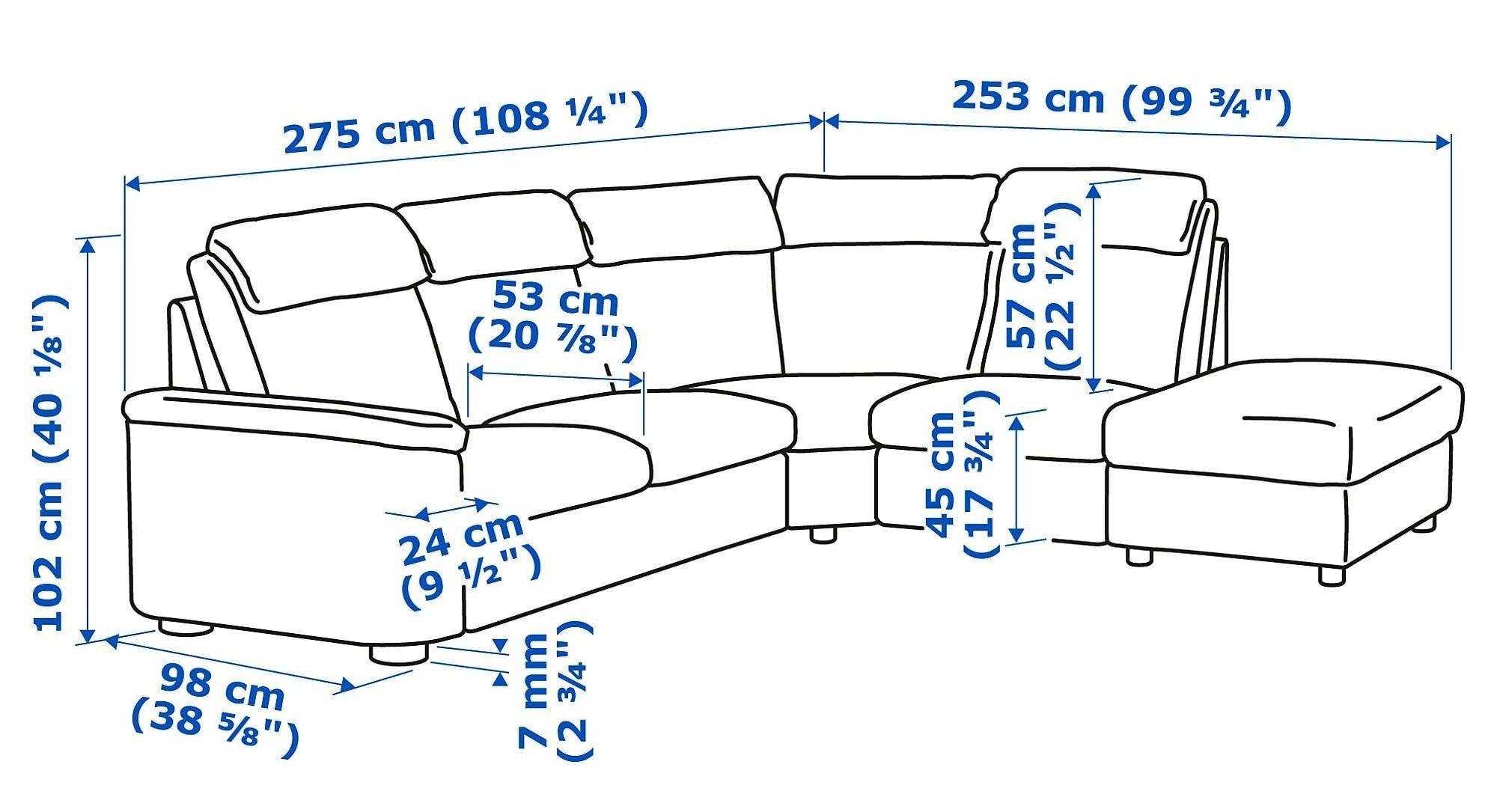

Разработка чертежа

От того, насколько грамотно составлены чертежи и схемы, напрямую зависит качество изготовленной конструкции

Крайне важно, чтобы зарисовки были максимально понятными и простыми. Они создаются по следующему принципу — указывается (описывается) местоположение каждой детали и ее размер

После прорисовки чертежа приступают к созданию схемы сборки, где указывается местоположение крепежей, усиливающих деталей и перегородок.

Мастеру стоит придерживаться таких несложных рекомендаций:

• при выборе габаритов мебели требуется прежде всего определиться с местом ее размещения и произвести его замеры;
• схема обязательно должна включать в себя длину двух половинок конструкции, высоту и глубину спинки;
• для определения ширины создаваемого каркаса нужно рассчитать разницу между суммой длины пары половинок и глубиной.

Изготавливая мягкий раскладной или кухонный вариант мебели, стоит учитывать следующие нюансы при создании чертежа:

• под каким углом будет наклонена спинка;
• каковы размеры конструкции в целом, отдельных ее составляющих;
• нужно ли устанавливать механизм раскладывания;
• необходимы ли ящики для хранения вещей.

Чем самостоятельная сборка лучше?

Так ведь можно заказать сборку и проблема решиться сама собой. Действительно, это самый просто и физически не затратный вариант (вам не придется обкладываться чертежами и схемами, подбирать нужные саморезы, искать отверстия для креплений под обивкой – все это сделает мастер).

Здесь нужно учесть, как минимум две вещи:

• первое – бесплатно собирают диваны в единичных случаях (далеко не все магазины могут позволить себе такую функцию или это очень простая модель дивана);
• второе – между доставкой и визитом мастера по сборке мебели может пройти от одного до нескольких дней (а пока вы ждете, диван будет занимать место в вашей квартире в разобранном виде).

Но не расстраивайтесь. Можно собрать диван своими руками. Это не сложно.

Диван-книжка

Изготовление мягкой мебели непростой процесс. Он требует аккуратности, внимательности и трудолюбия. Предлагаем вам ознакомиться с инструкцией изготовления дивана-книжки, который в разложенном состоянии будет иметь габариты 1400×2200 мм, а в сложенном 1000×2200 мм. Для этого потребуется приготовить следующий материал:

• доска толщиной 25 мм: 1000×50 (12 шт.);800×50 (2 шт.);800×200 (2 шт.); 1900×200 (2 шт.);
• брус: 50×50×200 (4 шт.);40×50×330 (4 шт.);40×60×530 (6 шт.);40×60×1790 (2 шт.);40×60×1890 (2 шт.);
• клей, предназначенный для поролона;
• скобы для степлера 16 и 10 мм;
• саморезы 89Д и 51 Д;
• гвозди 70 и 100 мм;
• гайки 8 и 8 мм;
• мебельные болты: 6×70 (8 шт.);6×40 (4 шт.);8×120 (4 шт.);
• флизелин – 4 м;
• поролон;
• ткань 6 м/п и шириной 1,4 м;
• ДВП 1,7×2,75 толщиной 3,2мм (1 лист);
• держатели (64 шт.) и деревянные ламели (32 шт.);
• ножки 4 шт.
• 1 комплект механизма для дивана книжки.

Приготовьте также следующий набор инструментария:

• степлер;
• рожковые ключи;
• набор сверл;
• дрель;
• шуруповерт;
• молоток;
• рулетка;
• карандаш;
• угольник;
• ножовка.

При наличии всего вышеперечисленного можно приступать к работе.

Пошаговая инструкция

Первым делом необходимо сделать каркасы для подлокотника, ящика под белье, спинку и сиденья. Для начала соберем ящик для белья. Для этого необходимо использовать:

• 4 бруса 40×50 (50×50) длиной 200 мм;
• 2 доски 25 мм, 50мм шириной и 800 мм длиной;
• 2 доски длиной 800 мм и шириной 200 мм;
• 2 доски толщиной 25 мм (40 мм толщиной или фанера 20 мм), длиной 1900 мм и шириной 200 мм.

Из досок длиной 800 и 1900 мм собираете каркас, усилив конструкцию поперечными рейками. Ко дну конструкции прибивается ДВП, соответствующего размера. Далее необходимо собрать спинку и сиденье дивана. Размер спального места должен быть достаточно просторным, поэтому учитывайте это при расчетах. Так, собираете 2 равных каркаса, размера 1890×650 мм из бруса 40×60 мм. Каркас из бруса лучше всего скреплять саморезами. Для этого предварительно высверливаете отверстия Ø8 мм на глубину 10 мм. После изготовления каркаса необходимо закрепить ламелии для удержания матраса.

Сборка ламелии

На следующем этапе изготавливаете подлокотники. Для этой цели можно использовать ДСП толщиной 25 мм. Вырезаете левый и правый подлокотник, по размерам, указанным на фотографии:

Сборка спинки

Дальше следует сделать деревянный каркас. При этом он должен быть на 20 мм короче размера ДСП. После в каркасе выполняете отверстия Ø8,5 мм и в них вставляете болты 8×120 мм и после этого каркас зашивается. На ящике для белья также сверлите отверстия, только Ø10 мм.

Ящик основания

Теперь отдельные части дивана собираются в одно целое. Также используется специальный механизм трансформации. При сборке двух каркасов учтите тот факт, чтобы в разложенном состоянии между ними было не меньше 10 мм, а в сложенном состоянии сиденье не выступало за подлокотник.

Сборка каркаса

Последние штрихи

Как собрать еврокнижку?

Еще одна популярная вариация диванов – это еврокнижка. Она очень похожа на обычную книжку, но такой вариант отличается простотой сборки и разборки, а также надежностью. Посмотрим, как самостоятельно собрать такую мебель.

Шаг 1. Первым делом доставленный на дом диван нужно распаковать, освободив от пленки и картона

Важно осмотреть его элементы и убедиться, что все целое, не имеет дефектов и повреждений

Распаковка дивана

Шаг 2. Далее нужно сдвинуть сидение дивана вперед – внутри обнаружится короб, в котором лежат все остальные мелкие детали конструкции.

Сидение сдвигается

Шаг 3. Теперь требуется установить подлокотники. Сначала нужно определиться, какая сторона у них является внутренней. В данном случае она имеет выступ. Подлокотник нужно установить на предназначенное ему место и зафиксировать болтом через заранее сделанное отверстие. Сначала болт нужно наживить пальцами, а затем затянуть ключом.

Подлокотник прикручивается болтом

Один подлокотник установлен

Шаг 4. Затем можно установить спинку. Ее нужно установить на открытый короб так, чтобы петли, прикрученные к ней, были внизу. Теперь требуется прикрутить петли к коробу, используя саморезы и отвертку. Сначала закручиваются нижние саморезы, а потом – верхние.

Установка спинки дивана

Петли прикручиваются саморезами

Шаг 5. Остается убедиться в том, что диван функционирует правильно и все механизмы у него работают.

В конце проверяется работоспособность механизмов дивана

Видео – Еврокнижка: сборка

Как мы видим, ничего сложного в сборке дивана-книжки нет. Как правило, часть элементов конструкции приходит уже собранной прямо на фабрике. Остается соединить между собой все крупные и мелкие элементы, и мебелью можно пользоваться. Если обращаться с диваном аккуратно, то книжка прослужит долгие годы без нареканий и необходимости починки механизма трансформации.

Делаем диван-книжку

Удобная в эксплуатации модель дивана пользуется большой популярностью. Помимо досок, брусьев, листов МДФ и различных расходных материалов для ее сборки потребуется купить механизмы трансформации.

Первым делом надо подготовить древесину для деревянного каркаса книжки (сиденья, спинки, подлокотников, ящиков для белья). Скручиваем бруски, усиливаем поперечными рейками, прибиваем ко дну лист фанеры. Образовавшиеся ячейки будут ящиками в диване.

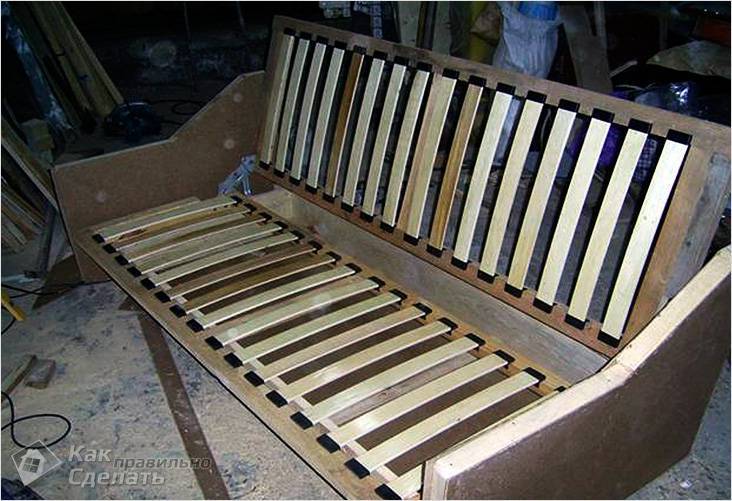

Сбор раздвижной основы начинаем с сиденья. Потребуется сделать две одинаковых конструкции с ламелями, которые будут удерживать матрас. Подлокотники выпиливаем из досок ДСП строго по размеру чертежа, затем сбиваем для них каркас. Когда будут готовы все детали, можно приступать к сборке складного дивана «еврокнижка» и установке механизмов трансформации. Остается только сделать его мягким и стильным при помощи поролона и обивочной ткани.

Как сделать угловой диван

Сейчас весьма популярны угловые диваны, но это не только дань моде. Такая конструкция позволяет сэкономить место в малогабаритной квартире. Впрочем, это не эконом-вариант, такая мебель будет служить украшением как маленького, так и большого помещения.

Видео: изготовление углового дивана в квартире

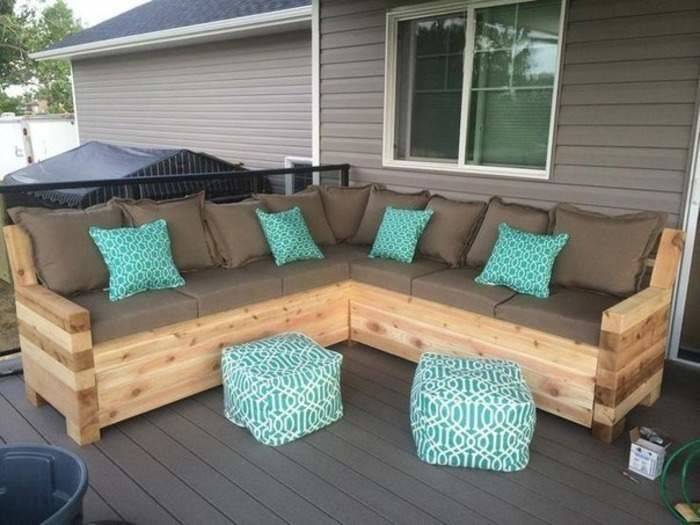

В нашем случае мы будем рассматривать процесс изготовления мягкого дивана для малогабаритной квартиры. Основой будет служить ДСП.

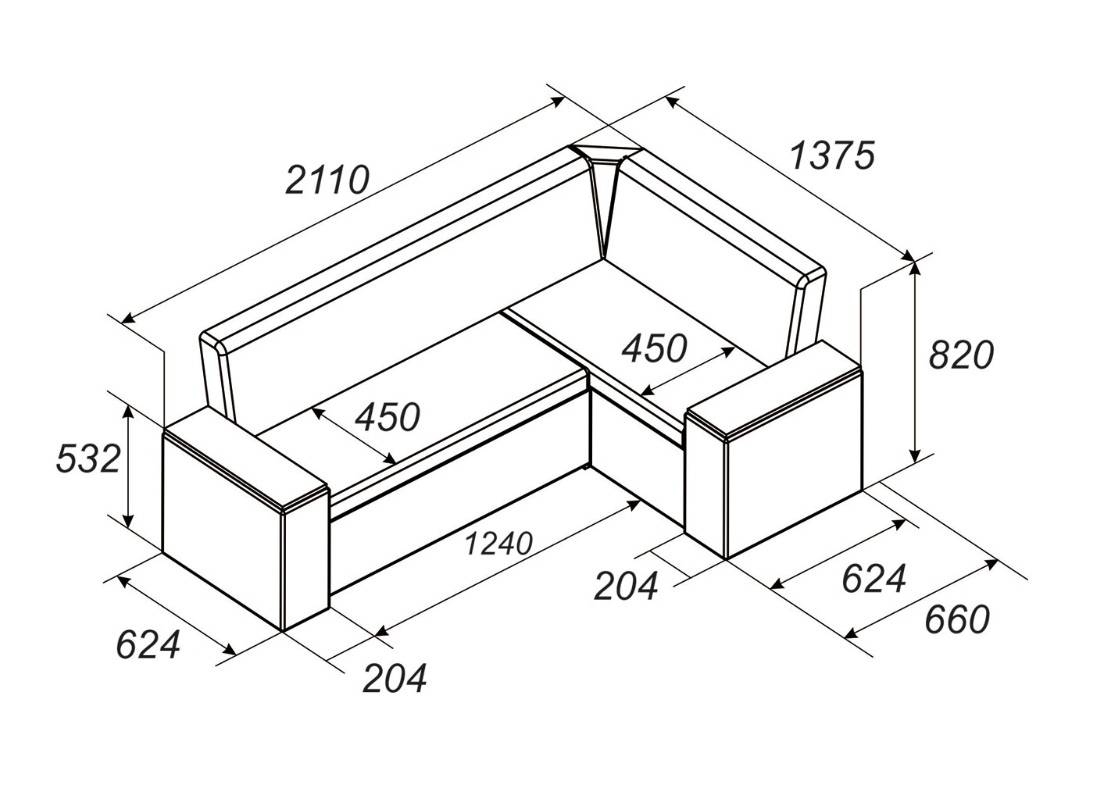

Как правило, размер каждого дивана индивидуален, так как подгоняется по габаритам помещения, но представленный эскиз поможет сориентироваться при дальнейшем выполнении работ.

Для того чтобы все детали получились нужного размера, необходимо изготовить лекало, очертить по нему контур заготовки. По нанесенной разметке электролобзиком вырезаются все детали, после чего можно приступить к сборке дивана. Вместо саморезов по дереву лучше использовать конфирматы, так как они как раз предназначены для надежного скрепления деталей из ДСП.

Так как наш диван будет не сплошным, а из двух частей, то будем их собирать поочередно. Сначала займемся диваном, а потом приставной угловой частью.

На процессе изготовления мягкой части мы останавливаться не будем, так как эта информация была представлена в предыдущем разделе.

В результате у нас должен получиться вот такой небольшой диванчик

Обратите внимание, что распорка, установленная посередине, имеет углубление достаточное для того, чтобы она не мешала пружинам растянуться до предельного уровня под весом человека

Спинка приставной части углового дивана должна быть продолжением основной части, а вот нижняя часть делается подъемной, что позволяет спрятать внутри постельные принадлежности.

Нижняя часть выполняется в виде ящика, крышкой которого будет служить мягкая часть дивана.

Поддерживать крышку в поднятом состоянии будет механизм, одновременно выполняющий и роль петель.

Получился весьма приличный и удобный угловой диван.

Каким должен быть диван для кухни

Поскольку даже в одном доме размеры кухонь могут несколько различаться, необходимо как можно точнее определиться с габаритами дивана для этого помещения. Поскольку конструкция обычно несложная, не составит труда нарисовать эскиз, в котором будут указаны необходимые данные.

Особое внимание нужно уделить высоте сидения. Ноги постоянно будут находиться в неудобном положении, если сидение расположено слишком высоко или слишком низко

Если ваш рост «нестандартный», вы наверняка знакомы с этой проблемой. В любом случае лучше замерить высоту вашего любимого стула, но при этом нельзя забывать и о других членах семьи.

Также можно сделать более простую нераскладывающуюся конструкцию, которую часто называют диван кресло.

Книжка

Диван-книжка считается классическим вариантом мебельного аксессуара. Чтобы трансформировать его в спальное место, достаточно опустить заднюю спинку. В процессе раскладывания, он напоминает конструкцию книги.

Этот механизм имеет некоторые преимущества. К ним можно отнести:

• качественные детали;
• прочная конструкция;
• долговечность;
• вместительная система хранения.

К недостаткам этого сооружения относят:

• постоянное передвижение дивана для трансформирования;
• быстрая деформация спальной зоны. Наполнитель со временем начинает портиться в месте сгиба;
• узкое спальное место. Здесь может поместиться только один человек.
