Болгарка: что это такое, почему так называется, как можно использовать, схема устройства

Что изменилось со временем.

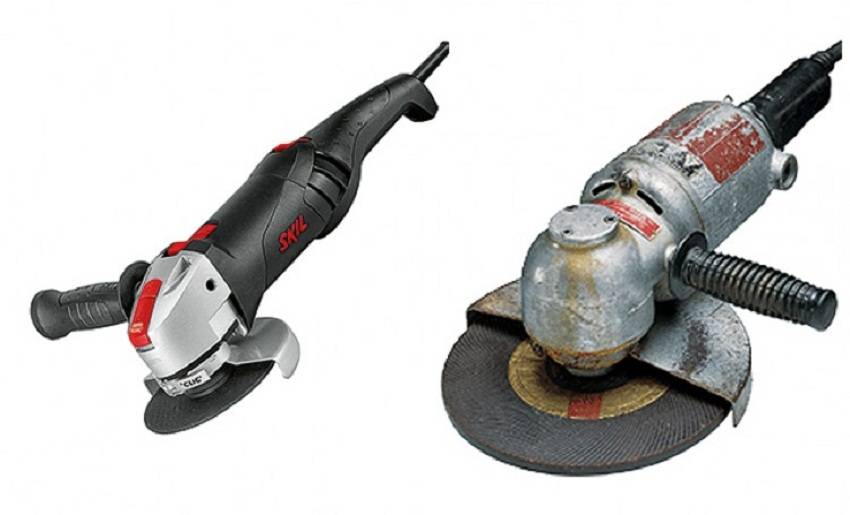

Современные варианты инструмента значительно отличаются от его предков. Происходит постоянное улучшение и доработка инструмента, направленная на облегчение работы с ним, расширение его возможностей и повышение безопасности.

Сейчас УШМ – это разновидность шлифовальной машинки, которую используют, если нужно произвести абразивную обработку. Со временем в продажи появилось огромное количество насадок, с помощью которых выполняют шлифовку и полировку, режут, зачищают металл, дерево, камень и другие материалы. Обычную болгарку стало возможно превратить во фрезер, цепную пилу, полировальную машину и многое другое.

Корпус устройства имеет удобную цилиндрическую форму и выполняется, в основном, из прочного пластика. К нему часто добавляют боковую рукоятку для удобства использования. Прибор состоит из:

универсального коллекторного двигателя;
зубчатой угловой передачи;
пускового выключателя;
узла для закрепления диска.

Некоторые модели оснащены регуляторами скорости вращения диска. В качестве насадок пользуются специальными абразивными дисками и щетками. Для обработки керамики, стали, алюминия и камня применяют отрезные круги разной толщины. Также существуют лепестковые торцевые круги для шлифования, щетки из латуни, стали или нейлона, которыми зачищают поверхность, удаляя загрязнения.

Учитывая эти особенности, можно понять, почему в строительных работах без этого инструмента не обойтись.

Что такое болгарка: виды, характеристики

При отделочных работах без этого инструмента не обойтись. Итак — что такое болгарка? Это угловая шлифовальная машина, которая упрощает полировку и шлифовку любых поверхностей.

Назначение болгарки
Типы болгарок
Что такое болгарка видео:
Диски и насадки для болгарки
Как выбрать болгарку?
Что такое болгарка видео:

Корпус болгарки (обычно цилиндрической формы) выполняют из ударопрочного пластика. Ключевые элементы инструмента — двигатель и редуктор. Электродвигатель скрыт в корпусе болгарки, он «запускает» ведущую шестеренку редуктора, та вращает более крупную «ведомую» шестерню, на оси которой и крепится рабочий диск инструмента. Задача редуктора — понизить количество оборотов диска. Мощный двигатель может «выдавать» большее число оборотов, чем требуется для качественной обработки материала — например, современные коллекторные двигатели разгоняются до 30000 оборотов в минуту, а средняя скорость вращения насадки инструмента всего 10000 оборотов.

На фото виды болгарки

Назначение болгарки

Применение болгарки зависит от того, какая насадка установлена. Использовать инструмент можно для полировки, шлифовки, обработки металла и бетона (в этом случае потребуются абразивные и алмазные круги).

Болгаркой с отрезным диском (насадкой, предназначенной не для шлифовки, а для разрезания материалов) работают по кирпичу и плитке, защищают металлические поверхности от ржавчины и обрабатывают швы после сварки.

Обратите внимание!

Инструментом с проволочной щеткой можно удалить краску или следы коррозии с металлических поверхностей.

Какая болгарка лучше — зависит от объема работ, которые планируется выполнять с ее помощью.

На фото болгарка

Типы болгарок

Условно инструменты этого типа делят на бытовые и профессиональные — последние мощнее. Бытовые модели не способны долго работать без перерыва — их нужно останавливать каждые 15-20 минут и «давать остыть» в течение такого же промежутка времени. Набор функций бытовых болгарок проще, чем в профессиональных инструментах.

По формату различают двуручные и одноручные инструменты. Съемной рукояткой могут комплектоваться оба типа. Дополнительную ручку можно переставлять, чтобы держать шлифмашинку было максимально удобно. Рукоятки обычно изготавливаются из материала, поглощающего вибрацию.

Выделяют маломощные (700-900Вт), средние и мощные болгарки (от 900 Вт до 1500Вт и свыше 1500Вт соответственно). Мощность шлифмашинки влияет на максимально допустимый размер рабочего диска — чем мощность больше, тем большего размера диск можно поставить на болгарку и тем обширнее поверхность, которую можно обработать инструментом за один прием.

Диски и насадки для болгарки

Виды дисков различаются по диаметру и материалу. Для маломощных и средних инструментов применяют диски диаметром 100-150 мм, для мощных подходят диски диаметром 180-230 мм.

Диски для болгарки могут быть шлифовальными и отрезными. Диски для шлифовки делают более широкими и толстыми, чтобы насадка справлялась с нагрузкой.

Обратите внимание!

Алмазные отрезные диски применяют для работы с отличными от металла материалами — гранитом, плиткой или керамикой.

Для работы с небольшими плоскостями используют чашечные шлифовальные круги. С их помощью чистят пластик, убирают плотные слои краски, осуществляют подгонку панелей. Полировальные тарелки применяются для работы с большим количеством материалов — они пригодны для обработки древесины, пластика, камня и металла.

Обычная болгарка

Как выбрать болгарку?

Выбирают инструмент в зависимости от того, как часто и для какого объема работ его будут использовать. Бытовые болгарки могут работать около 20 часов в месяц. Если необходимость в инструменте возникает часто, для «домашнего» использования стоит взять либо бытовую модель максимальной мощности, либо профессиональную — минимальной.

При покупке проверяют исправность и качество болгарки. Шум включенного инструмента должен быть равномерным. Если при работе появляется запах гари — стоит выбрать другую модель. Детали корпуса, выполненные из пластика, также проверяют: они должны быть целыми, гладкими, качественно обработанными.

Дополнительные характеристики определяются в зависимости от того, какие работы будут выполняться болгаркой. Если шлифмашинка берется для работы с камнем или бетоном, важна защищенность корпуса от пыли и частиц материала, которые образуются при работе. Для работы по металлу подойдет модель с небольшим количеством оборотов, для обработки камня потребуется большее их число.

В завершение самое важное — техника безопасности

Работа с болгаркой не допустима без защитных очков или прозрачного щитка, закрывающего все лицо.
Не пользуйтесь треснутым или надломанным диском, отлетевший кусок может нанести тяжелую травму.
Не выполняйте резку зачистным, а шлифовку отрезным дисками.
Не работайте УШМ с заметным люфтом рабочего вала. Риск разрушения насадки у такой машины многократно возрастает.
Не «глушите» предохранительные клавиши и кнопки.
Прежде чем резать болгаркой бетон, другие каменные материалы (особенно асбоцементные), прорезáть штробы и т.п., обязательно наденьте респиратор, хотя бы простой «лепесток».

Рекомендую: Как и какой выбрать ламинат для прихожей

Штробление с помощью болгарки

Штробой строители называют прорезанный в стене, в потолке или полу канал для размещения коммуникаций.

Давайте рассмотрим как штробить болгаркой, поскольку этот вид работ хотя и выполняется отрезными кругами, но имеет свои особенности.

Для устройства штробы по ее ширине, болгаркой прорезаем две параллельные линии, нужной глубины, после чего материал между ними выбирают с помощью перфоратора или стамески с молотком.

Для работы по бетону или керамическому кирпичу, лучше использовать стальной диск с алмазным напылением или режущими вставками. Штукатурку, особенно известковую или гипсовую, легко режет обычный абразивный диск по камню.

Штробление при помощи УШМ

Рекомендую: Как выбрать болгарку для дома, дачи, гаража, для работы

Некоторые мастера «выходят из положения», устанавливая два диска, разделенные шайбой, но использовать болгарку, таким образом, не совсем правильно. Хотя работа и ускоряется но:

высок риск получения травмы если на два диска не встанет защитный кожух;
прорезанный канал будет довольно узким и в целом подойдёт только для тонкого кабеля.

Совет.

Устройство штроб дает огромное количество пыли. Предварительное увлажнение практически не помогает, поэтому наилучший вариант использование промышленного пылесоса.

Болгарка: что это такое, почему так называется, как можно использовать, схема устройства

Сегодня в обиходе почти у каждого домашнего мастера есть болгарка. Тем не менее, многие не знают, почему она так называется, и какие функции может выполнять этот инструмент, помимо обычной резки. Из этой статьи вы узнаете происхождение необычного названия болгарки, ее устройство, и для чего еще ее можно применять.

Как правильно называется болгарка

Всем привычное наименование – болгарка — настолько распространено, что мало кто помнит, почему ее так называют. Этот инструмент правильно называется углошлифовальная машинка (УШМ). Первоначально она предназначалась для обработки внутренних углов на стыках двух плоскостей. Первые экземпляры таких машин поступили в Советский Союз из дружественной тогда Болгарии, где и производились. По свойственной народу привычке длинное и неудобное название постарались сократить. В результате в обиход прочно вошло новое слово – болгарка. А вот на упаковке указывается правильное наименование — углошлифовальная машинка.

Иногда производители используют вариант ШМУ (шлифовальная машинка угловая) или МШУ.

Постепенно так стали именовать все электроинструменты, внешне похожие на прототип. Хотя разница между ними имеется. Например, болгаркой часто называют отрезную машинку.

Внешнее сходство, несомненно, присутствует, но отрезная машинка оснащена площадкой для того, чтобы разрез направлялся перпендикулярно обрабатываемой поверхности, чем она и отличается от болгарки.

Что может этот инструмент

Классическая болгарка – это ручной электроинструмент с абразивным кругом. Основное назначение болгарки – обработка стыков плоских металлических поверхностей. Однако использовать ее можно и для других операций. Основной круг прекрасно подходит для резки листового металла, торцевой обрезки труб и арматуры. Простой заменой рабочего круга на диск с наждачной бумагой шлифмашинка превращается в полировочную. Использовать болгарку в таком качестве можно, обрабатывая трубы для перил, плоские или искривленные поверхности до зеркального блеска. Кроме работ по металлу, болгаркой производится резка керамической плитки. Для этого в качестве рабочего диска нужно применять круг по бетону. Перечень операций, которые можно делать с помощью болгарки, очень широк.

Каждый вид материалов требует для своей обработки специальных дисков:

шлифовальный диск по металлу толщиной 5-6 мм;

лепестковый шлифовальный диск;

отрезной круг по металлу толщиной 2 мм;

отрезной круг по бетону и керамике с алмазной кромкой;

Устройство и принцип работы УШМ

Устройство угловой шлифовальной машины достаточно сложное. Из чего состоит УШМ, можно понять, посмотрев на рисунок ниже.

Конструкцию машинки условно можно разделить на две части:

электрическую;
механическую.

Упрощенная электрическая схема УШМ выглядит так:

Сердцем УШМ является коллекторный электродвигатель переменного тока. Напряжение питания через обмотку статора посредством угольных щеток подается на коллектор ротора (вращающейся части) электродвигателя. На роторе расположены секции обмоток, выводы которых расположены на пластине якоря ротора.

Дешевые и маломощные болгарки вращаются с постоянной скоростью. Более мощные модели снабжены регулятором на ручке, позволяющим изменять обороты двигателя.

На обе стороны вала ротора надеты подшипники, закрепленные в корпусе. Этим обеспечивается стабильное направление вала во время работы. Вращение электродвигателя передается на редуктор, изменяющий направление вращения и передающий крутящий момент на режущий круг.

Редуктор состоит из двух косозубых шестеренок. Малая надета на вал двигателя, а большая на ось редуктора. На выходящую наружу часть оси редуктора – шпиндель — крепится рабочий инструмент (круг). Профессиональные модели оснащаются расцепляющей муфтой — она прекращает вращение рабочего части инструмента, если по какой-либо причине круг заклинивает в обрабатываемом материале. Без такой муфты диск круга может сломаться и осколками разлетится в разные стороны. Часть поверхности круга прикрыта защитным кожухом, защищающим лицо и руки от летящих из-под режущей кромки опилок и пыли.

Рабочий круг крепится на шпинделе быстрозажимной гайкой с помощью специального ключа. Неподвижность шпинделя при затягивании гайки обеспечивается кнопкой на стороне корпуса редуктора, противоположной кругу. На пластмассовом корпусе болгарки имеются продольные щелевые отверстия. При работе их закрывать нельзя, через них происходит охлаждение электродвигателя.

Советы новичкам и основные ошибки

Опытные пользователи УШМ рекомендуют новичкам покупать болгарку известного бренда, с инструкцией на русском языке и с удобной кнопкой, расположенной на корпусе «под пальцами». Для начала лучше обзавестись прибором мощностью до 1 кВт.

Такой инструмент стоит около 5 тысяч рублей, но личная безопасность и здоровье значительно дороже – на болгарке сильно экономить нельзя.

Еще один совет касается дисков – лучше брать фирменные и нужного размера. Они дороже, но дешевые китайские очень тонкие и взрываются в десятки раз чаще.

Некоторые владельцы болгарки могут поспорить по поводу толщины, доказывая, что тонкий диск при взрыве меньше травмирует, особенно диаметром 115 мм.

Но их противники приводят достаточно весомый аргумент в пользу фирменных и более толстых – они не взрываются, если исключить неправильное использование. И срок эксплуатации последних дольше.

Дальше приведены распространенные ошибки при работе с болгаркой, которые могут обернуться инвалидностью или летальным исходом.

Руки не должны находится рядом с диском или в непосредственной близости – велик риск остаться без пальцев или и вовсе без руки

Ошибки при работе с болгаркой:

Игнорирование средств защиты – руки без перчаток страдают от попадания искр, окалин при работе с металлом, частичек бетона и прочего.
Использование собственных ног в качестве тисков, когда нужно придержать кирпичи или прочие обрабатываемые материалы – это грубейшая ошибка.
Самовольное совершенствование инструмента, не приспособленного под эти нужды, например, кустарный подвод воды, если производитель указывает, что машина не может использоваться с водой, что чревато ударом тока.

Среди ошибок следует выделить самую главную – использование болгарки в нетрезвом состоянии или под действием психотропных препаратов. Что категорически запрещено.

Также не нужно спешить, оставлять инструмент включенным в сеть или откладывать в сторону сразу после отключения – сначала нужно дождаться остановки диска.

У нас на сайте также есть другие полезные статьи еще об одном опасном электроинструменте – сварочном аппарате. В которой рассмотрены правила выполнения электросварочных работ для начинающих и инструкции по выполнению горизонтального и вертикального шва.

Чтобы ознакомиться с материалом, переходите, пожалуйста, по этим ссылкам:

Электросварка для начинающих: правила и нюансы сварочных работ + разбор основных ошибок
Как варить вертикальный и горизонтальный швы электросваркой: разбор способов + инструкции

Скорость вращения диска, какое рекомендуемое число

Рекомендуемое число оборотов зависит от материала, с которым приходится работать, а также от специфики самой операции.

При шлифовке мраморных поверхностей достаточно 2800 об/мин, а для шлифовки дерева лучше использовать болгарку с максимальным числом возможных оборотов.

Полировка автомобиля – 2800 об/мин, если использовать больше – есть риск поцарапать машину.

Также скорость вращения диска зависит и от материала, с которым работает болгарка.

Для резки и шлифовки металла

Маркировка на круге отрезном по нержавеющей стали SP-Novorapid (125x1x22.23 мм) Metabo, максимальное число оборотов составляет 12250. Фото ВсеИнструменты.ру

Металл – это материал, для которого болгарка изначально создавалась как инструмент. Долговечность отрезных дисков зависит от их правильной эксплуатации, поэтому при работе с металлом необходимо делать перерывы после 5-7 минут непрерывного резания. Для каждого вида материала имеется своя разновидность круга.

Для нержавеющей стали необходимо подбирать диски, которые не повредят защитную пленку (пассивный слой). Так можно сохранить сталь и избежать воздействия коррозии в будущем. На самом круге будет указано рекомендуемое число оборотов, обычно для нержавеющей стали этот показатель 6600 об/мин.

Для работы с цветными металлами используются присадки против засаливания. Работают такие диски оптимально на 6000 об/мин.

Щеточный круг предназначен для обдирки ржавчины и работает на 12500 об/мин.

Чуть меньшее количество оборотов предусмотрено для работы обдирочным кругом по металлу. Он обрабатывает поверхность от заусенцев и сварочных швов.

Для резки и шлифовки дерева и других материалов

Для резки и шлифовки дерева специалисты рекомендуют подбирать болгарку с возможностью регулировки количества оборотов.

Важно! Отрезные диски от циркулярки на болгарку применять нельзя. На болгарке в 2 раза выше скорость оборотов, а диски от циркулярки предполагают движение на скорости 3000 об/мин

Если на болгарку поместить диск от циркулярки это может быть опасно для работника.

Для керамической плитки оптимальная скорость 6-8 тысяч об/мин. Для отрезных работ по камню необходима скорость работы диском в 11-13 тысяч об/мин. Для шлифовально-полировальных работ по камню требуется скорость 6-8 тысяч об/мин.

Прочие операции и материалы

Помимо шлифования и отрезки можно выполнять несколько различных операций при помощи простой болгарки. Опытные пользователи знают, как простой болгаркой заточить бензопилу в домашних условиях. Для этого достаточно иметь средние показатели скорости в 3-4 тысячи оборотов.

Угловая шлифмашина Hitachi G13SD, число оборотов в минуту — 10000. Фото ВсеИнструменты.ру

Резка болгаркой стеклянных изделий. Это очень тонкий процесс, в котором также необходим опыт. Обязательно запастись жидкостью для охлаждения, чтобы стекло не перегрелось. Скорость, как и при любом виде отрезания должна быть не меньше 10 тысяч об/мин.

Почему УШМ

Почему болгарка называется болгаркой, мы вроде разобрались. Но вот почему устройство именуется угловой шлифовальной машинкой, если мы в основном используем её для резки, постараюсь сейчас объяснить.

Угловая – потому, что вал, на который устанавливаются насадки, расположен под прямым углом по отношению к самому корпусу устройства. Существует обычная шлифовальная машинка, про неё можно прочесть статью, перейдя по вот этой ссылке.
Шлифовальная – так как существует огромное количество различных насадок для шлифовки и полировки. Вы скажете, ну как же отрезные диски? Суть в том, что абразивных дисков в 1954 году было не так много, как сейчас. Они не были в такой большой доступности. Сейчас, конечно, мы не представляем работу болгаркой без возможности отрезать кусок металла, но тогда такой возможности у рядового владельца УШМ не было.

ВНИМАНИЕ!!!Если вы хотите побольше узнать об инструментах для работы по дереву и о поделках, выполняемых с их помощью, обязательно ознакомьтесь с материалом по этой ссылке.

Секреты безопасной работы с УШМ

Для того чтобы снизить травмоопасность, применяются различные элементы защиты: рабочие костюмы из плотной ткани, маска из оргстекла, перчатки. Однако уверенность в безопасности при работе может дать только выполнение основных правил, которые сейчас и будут рассмотрены.

Правило № 1: расположение регулируемой ручки

Рукоятка должна располагаться сверху. Многие мастера вкручивают её сбоку, в горизонтальном положении, утверждая, что таким образом лучше видна область реза, а значит и выше безопасность, но это опасное заблуждение. Только при вертикальном расположении ручки сверху возможно обеспечить прочный хват и обезопасить себя и окружающих от варианта, когда при «закусывании» диска болгарка вылетает из рук.

Ручка должна располагаться сверху – это обеспечит надёжный хват

Многие спросят, для чего в таком случае предусмотрено боковое расположение рукоятки. Оно применяется при производстве шлифовальных работ, когда отсутствует опасность «закусывания» диска металлическими деталями.

Правило №2: направление вращения диска

Неопытные мастера часто полагают, что диск должен вращаться, делая распил «от себя», чтобы искры летели в сторону от оператора. Однако ни один специалист, имеющий опыт работы с угловыми шлифовальными машинами, с этим утверждением не согласится. Дело в том, что от летящих искр защищает специальный кожух, поэтому они мастеру не страшны. Здесь вопрос встаёт в другом: как поведёт себя болгарка в случае «закусывания» диска металлом?

При вращении «на себя» резко остановившийся заклиненный диск приводит к тому, что УШМ вырывается из рук оператора по направлению к земле, т.е. в сторону от мастера. Если подобное произойдёт при обратном вращении, «от себя», болгарка может прилететь в голову работающему ею человеку, что в лучшем случае будет очень неприятно, а в худшем чревато не только больничной койкой, но и более страшными последствиями.

Диск должен вращаться «на себя». Защитный кожух не даст искрам лететь в глаза, а использование будет более безопасным

Правило № 3: расположение металла при его резке

Многие начинающие мастера допускают серьёзную ошибку, фиксируя распиливаемую трубу или швеллер с двух сторон и начиная резку между крепежами. При таком расположении велика вероятность заклинивания диска в конце распила. Для примера можно вспомнить обычную доску, которую каждый хотя бы раз в жизни пилил. Под конец ножовку зажимает и приходится искать положение, которое приведёт к обратному эффекту. С трубами та же история. Один конец должен находиться на весу. В этом случае будет происходить разжатие, а не заклинивание.

Край детали должен находиться на весу – это убережёт от заклинивания диска

Правило № 4: запрещается использование боковой плоскости диска

Многие «умельцы» утверждают, что заточка свёрл боковой поверхностью отрезного круга совершенно безопасна. Порой такое заблуждение может стоить жизни. Ведь сам круг состоит из абразива, который с обоих сторон укреплён металлической или стеклотканевой сеткой. При повреждении укрепляющего слоя абразив может не выдержать скорости вращения и разлететься на части. Именно поэтому рабочей считается только торцевая поверхность.

Также не стоит использовать отрезной круг по металлу для распила древесины. Несмотря на то, что этот материал мягче, при вращении круга резко повышается его температура, что приводит сначала к появлению дыма, а при продолжении работы – к расплавлению клеевой основы диска. Результатом может стать его разрушение, что, опять же, приведёт к травмам.

Работа боковой плоскостью диска запрещена

Правило № 5: нюансы работы с болгаркой

При установке диска на УШМ многие стараются основательно протянуть гайку при помощи ключа, идущего в комплекте. Это большая ошибка. Данный ключ предназначен только для откручивания. Установленный диск достаточно подтянуть вручную. Болгарка устроена так, что гайка закручивается в процессе работы. Поэтому использование ключа при установке приведёт к сложностям, а иногда и к невозможности открутить гайку впоследствии.

Стоит обратить внимание и на запуск УШМ. Кнопку следует нажимать только в том случае, если диску ничего не мешает. Это значит, что ни в коем случае нельзя погружать круг в начатый рез до того, как он раскрутится и войдёт в рабочий цикл вращения

Это значит, что ни в коем случае нельзя погружать круг в начатый рез до того, как он раскрутится и войдёт в рабочий цикл вращения.

Закручивать гайку нужно вручную – ключ при этом не используется

Статья по теме:

История создания УШМ

История угловой шлифовальной машинки берет свое начало еще в далеком 1954 году. Именно в то время она была изобретена и выпущена в массовой производство компанией Ackermann + Schmitt (FLEX-Elektrowerkzeuge GmbH). Да, родиной болгарки является именно послевоенная Германия, а именно город Штайнхайме-на-Муре. В то время, регион входил в состав ФРГ, а промышленность там развивалась очень быстро. Создателями первой болгарки являются немецкие инженеры Герман Шмит и Герман Акерман.

Еще в 1922 году они организовали небольшое предприятие по производству и продаже их изобретения, а именно ручного шлифовального станка с гибким валом МС 6.
В 1935 году была выпущена первая в мире низкооборотистая угловая шлифовальная машинка.
Уже 1954 году появилась первая высокооборотистая УШМ, которая называлась DL 9.
В 1996 году компания была переименована в Flex.

К сожалению, в те годы подобные устройства в СССР не завозились и советские граждане не могли испытать данный электроинструмент. Конечно, тогда УШМ выглядел немного по-другому, и функциональность её была не такая, как сейчас.
В настоящее время компания занимается производством различных электроинструментов, среди которых и всем известная болгарка. Торговая марка Flex не слишком популярна в России, но встретив данный бренд на полках магазина, знайте, что именно эта фирма выпустила первую в мире угловую шлифовальную машинку.
