Блютуз колонка своими руками

Как пользоваться умной колонкой?

Практически все смарт устройства имеют интуитивно понятный интерфейс, с которым быстро сможет разобраться любой пользователь. Пользоваться умной колонкой Яндекс.Станция мини и ее аналогами стоит по следующему алгоритму:

  1. Устройство подключается к сети электропитания, или же заряжается аккумулятор указанное в инструкции время.
  2. Следующим шагом служит подключение девайса к сети интернет, без которого его работа невозможна.
  3. На корпусе прибора расположены основные кнопки управления: включение и отключение, регулировки громкости и отключения микрофона.
  4. Активируется устройство голосовой командой обращения к помощнику, например, Алекса или Алиса.
  5. Все следующие команды тоже отдаются голосом: переключи трек, расскажи о погоде на сегодня и другое.

Как подключить умную колонку?

Существует несколько способов того, как смарт колонка подключается к другим устройствам:

Проводной. Сюда можно отнести проводные соединения с другими динамиками или подключение телевизора с помощью кабеля HDMI.
С помощью Bluetooth соединения.
Посредством подключения к одной сети Wi-Fi

Для этого оба гаджета важно подключить к сети и войти на каждом из них в свой аккаунт, например, Яндекса. Дальше на смартфоне или телевизоре выбрать пункт «Устройства» и из приведенного списка подключить колонку.

Как настроить умную колонку?

При первом запуске smart колонки необходимо провести определенные настройки для корректности работы голосового помощника, которые чаще выполняются с помощью специального мобильного приложения на смартфоне или планшете:

  1. Установить специальное приложение.
  2. Подключить колонку и смартфон к сети Wi-Fi.
  3. Зайти в пункт меню «Устройства», выбрать нужный девайс.
  4. Далее произвести нужные настройки, указанные в приложении. Можно изменить фразу для вызова помощника, настроить включение по таймеру и многое другое.

Установка аккумулятора

Для обеспечения качественной работы беспроводной колонки следует подобрать аккумуляторную батарею с мощностью в несколько ампер-часов. Самым лучшим вариантом будет составление конструкции из двух или трех модулей, собственная емкость которых достигает 2-3А.

Подобные детали продаются на радио рынках, в виде старых аккумуляторов от телефонов и планшетов.

После нахождения нужной детали следует выполнить следующие действия:

Определите место расположения аккумуляторной батареи и примерьте ее к корпусу будущей колонки.
Используя паяльную станцию, подсоедините к батарее провода, а затем временно их изолируйте.
Закрепите аккумулятор на дно корпуса, также отличным местом может стать боковая стенка. Для фиксации используется супер клей.
Аккумуляторная батарея присоединена и готова к дальнейшему подключению к ней прочих устройств

Следует выполнить следующие этапы работы:
Используя паяльник, присоедините USB-кабель к участку для зарядки.
Установите в корпус модуль заряда и закрепите его с помощью супер клея или герметика.
Соедините между собой выход модуля и вход аккумулятора, обращая внимание на полярность.

В качестве проверки следует подключить аккумулятор к телефону или планшету, с помощью присоединенного модуля USB. В том случае, если на плате загорелся светодиод – все работает верно.

Затем следует выполнить следующие действия:

Соедините с помощью паяльника обратный модуль с двумя парами входных и выходных проводов

Обратите внимание на то, что следует оставлять обрыв для питания, его нужно подключать последовательно.
Закрепите выключатель с помощью супер клея или герметика.
Подсоедините выключатель к разрыву питания с помощью паяльной станции.
Проверьте устройство методом его активации, в случае, если все верно, на выключателе загорится светодиод.

После выполняются такие шаги:

  • Все пропаянные контакты изолируются с помощью подручных материалов: герметика или изолирующей ленты. Следует внимательно отнестись к этому этапу работы, так как модули, полученные из Китая, обладают крайне низкими показателями защиты, вследствие чего выгорают даже при небольших выходных замыканиях.
  • Обратный модуль питания закрепляется на корпусе колонки с помощью супер клея или герметика.

На этом первый этап сборки собственной самодельной блютуз колонки завершен. Интерфейс питания полностью готов, а платы узлов надежно зафиксированы в корпусе устройства. Пора переходить к монтажу усилителя и беспроводного модуля Bluetooth.

Беспроводная Bluetooth колонка своими руками

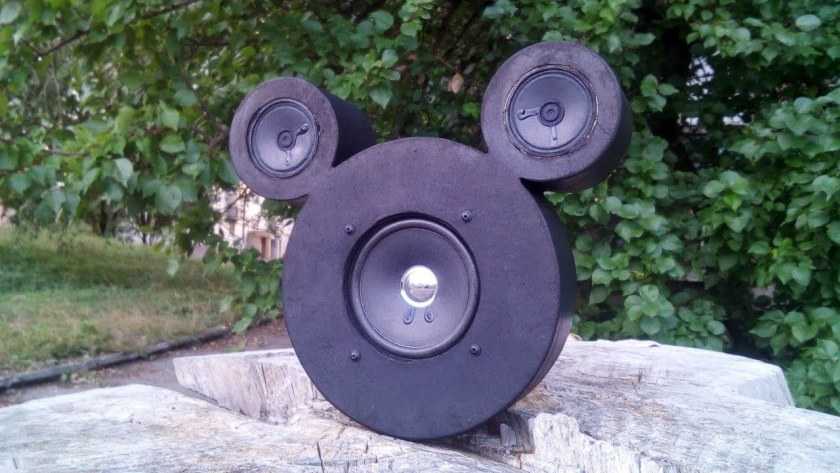

Готовый результат самодельной Bluetooth колонки (акустики) Мой эксперимент изготовления корпуса для беспроводной Bluetooth колонки (акустики) с использованием ЧПУ. Началось все с покупки старого кассетного магнитофона для последующей переделки в Bluetooth акустику. Цена магнитофона 500 рублей. С динамиками у донора оказалось все плохо, звук даже в старых корпусах был скромным. Сконцентрировал усилия на отработке технологии изготовления корпуса «по слоям». Такие корпуса часто встречал в сложной акустике. Я же решил сделать предельно простой вариант.

Весь процесс изготовления есть в видео:

Чертеж выкладываю в ознакомительных целях: Ну и автор не несет ответственности вообще ни за что

Пайка модулей

Самое интересное в сборке для многих – это пайка компонентов, здесь все очень просто:

Для начала соединим усилитель и Bluetooth модуль BT162

Включаем и нагреваем паяльник.

Припевам провода (красный и черный) питания к усилителю, затем провода (зеленый, желтый, синий) на аудиовход, не забудьте убедиться в правильной полярности.

Добавляем модуль питания.

Используя данный модуль, можно увеличить напряжение до необходимых 5 вольт.

Для регулирования напряжения используется голубой потенциалометр. Припаиваем по 2 провода к модуля степ уп и к модулю заряда.

Установка компонентов корпус

Модуль заряда и переключатель

Сначала вклеиваем модуль заряда, для этого используем клеевой пистолет. Это быстро и дешево. Затем приклейте переключатель и припаяет провода от модуля заряда до переключателя.

Аккумулятор

Спаиваем и склеиваем между собой 2 аккумуляторные батареи типа 18650 и приклеиваем сборку на стенке задней панели. Там, где разместили модуль заряда.

Установка основных модулей

Сначала устанавливаем преобразователь напряжения, затем остальные модули, все крепим аналогично с помощью теплового клея.

После установки компонентов производим окончательную пайку.

Спаиваем провода питания от модуля степ с переключателем, незабываем о проверке полярности, это очень важно. Приклеивание задней панели

Приклеивание задней панели.

После того как все компоненты собраны склеиваем остальные стенки корпуса, аккуратно наносим клей и удерживаем стенки до тех пор пока клей не схватиться.

Сначала нанесите большое количество суперклея на края, затем аккуратно прикрепите заднюю панель и удерживайте ее немного, пока она не застрянет должным образом. В конце приложите горячий клей для того чтобы прикрепить заднюю панель более сильно.

После крепления задней панели спаиваем провода динамиков с усилителем, проверим все на работоспособность Окончательная сборка.

После чего можно склеивать остальные детали корпуса. После склеивания с помощью наждачной бумаги и напильника можно очистить края стенок от следов клея.

Технический прогресс идет вперед семимильными шагами, сейчас даже дошкольники имеют мобильный и умеют выходить в интернет, а видя человека, разговаривающего на улице самого с собой, никто не покрутит пальцем у виска – уже все знакомы с гарнитурой-Bluetooth, относящейся к беспроводным технологиям. Работает такой передатчик с использованием закодированных сигналов, что, помимо удобства, позволяет защитить личные данные. Беспроводной модуль позволяет наладить связь среди нескольких устройств.

Плюсы и минусы умных колонок

Те пользователи, у которых интерактивная колонка исправно служит в доме или на работе несколько месяцев и более, отмечают некоторые преимущества и недостатки устройства. К плюсам они относят:

  1. Удобство голосового управления. Не нужно нажимать клавиши или разблокировать смартфон для того чтобы включить любимый трек или узнать погоду на улице. В это время руки свободны для других дел.
  2. Умная мини колонка – компактный девайс со стильным дизайном, который органично вписывается в любой современный интерьер.
  3. Возможность управления другими устройствами системы умного дома как в самом жилище, так и дистанционно.
  4. Многие девайсы способны различать голоса пользователей и подстраиваться под их интересы, включая, например, разную музыку всем членам семьи или защищая детей от прослушивания неприемлемого контента.

Из недостатков можно выделить:

  1. Возможную запись всех разговоров в доме и теоретически вероятный взлом сервера с данными злоумышленниками.
  2. Ограниченный набор функций у ряда устройств и совместимость только с гаджетами конкретных марок.

Внешний динамик из смартфона

Как сделать блютуз колонку из обычной я рассказал. Но воспроизводить звук можно и через любой смартфон. Например, если у вас в самый неподходящий момент сломалась аудиосистема ноутбука. Для этого не нужен ни паяльник, ни провода, ни приобретение микросхем в Китае. Достаточно специального приложения для Android или iOS. Таких программ на сегодняшний день очень много, вы можете выбрать любую по своему вкусу. Для примера я расскажу о w.

Это приложение условно-бесплатно. То есть им вполне можно пользоваться и никому не платить, но в этом случае каждые 45 минут сигнал будет прерываться не очень приятным звуком и блоком с рекламой. 3$ за полную версию снимут лимит и подарят бонусом хорошее сжатие, а также возможность нескольких соединений одновременно.

Итак, как из телефона сделать блютуз колонку самому своими руками?

  1. Скачиваем SoundWire Если какой-то из шагов остался непонятен, все этапы сборки блютуз колонки своими руками на видео легко найти в интернете или ниже.

Словом Bluetooth — называют технологию передачи данных по радиоканалу на небольшом расстоянии в несколько метров, для связи мобильных телефонов, компьютеров и других цифровых устройств. Интерфейс Bluetooth отличается низким уровнем энергопотребления и невысокой стоимостью. В настоящее время используется чаще всего для связи между сотовыми телефонами и беспроводными гарнитурами. Радиоинтерфейс Bluetooth предназначался для передачи данных и речевых сообщений.

В традиционном варианте гарнитуры модуль Bluetooth имеет микросхему, небольшой литий-ионный аккумулятор 3,7В 50мА, микрофон, динамик и кнопку включения.

Низкая стоимость аппаратной части, хорошая степень защиты и простота в использовании — сделали весьма популярным этот стандарт. Bluetooth использует частоты в районе 2,4-2,48 ГГц и не требует лицензирования. На настоящее время мировое промышленное сообщество приняло эту технологию как общий стандарт.

Удобства для пользователей, которые обеспечивает технология Bluetooth , наверняка будет иметь огромную популярность. Скажем, когда вы приходите в офис, ваш карманный компьютер тут же автоматически синхронизируется с настольным ПК, передаются новые контакты на ваш мобильный телефон и т.д.

Bluetooth-модуль содержит формирующую, приёмо-передающую часть аппаратуры и встроенное программное обеспечение . Связь между модулем и хост-контроллером производится с помощью высокоскоростного USB-интерфейса или UART/PCM-интерфейса. Интерфейс хост-контроллера в модуле Bluetooth является командным интерфейсом. Хост через ИХК направляет команды, а в ответ принимает от модуля сообщения об их выполнении; менеджер связи устанавливает необходимую конфигурацию хост-контроллера.

Вluetooth имеет два варианта связи: синхронную и асинхронную. Первый вид рассчитан на установление симметричного соединения и служит для передачи голоса. Скорость передачи информации при этом 64 Кит/с. Асинхронный вариант предназначен для пакетной передачи данных, скорость передачи cоставляет 720 Кбит/с. В начале блока находится код доступа, за ним идёт заголовок пакета, содержащий контрольную сумму пакета и информацию о его параметрах, и в конце область, непосредственно содержащая пересылаемую информацию.

Схема одного из радиомодулей Bluetooth приведена ниже:

Спектр частот, выделенный для Bluetooth, имеет диапазон 2,402…2,480 ГГц, который разбит на несколько каналов. Полоса каждого канала 1 МГц. Смена каналов производится по псевдослучайному закону. Постоянное чередование частот позволяет радиоинтерфейсу транслировать информацию по всему диапазону и исключать воздействия помех со стороны других устройств. Если данный канал занят, система перейдёт на другой, свободный от помех.

Обсудить статью СХЕМА УСТРОЙСТВА BLUETOOTH

Технический прогресс идет вперед семимильными шагами, сейчас даже дошкольники имеют мобильный и умеют выходить в интернет, а видя человека, разговаривающего на улице самого с собой, никто не покрутит пальцем у виска – уже все знакомы с гарнитурой-Bluetooth, относящейся к беспроводным технологиям . Работает такой передатчик с использованием закодированных сигналов, что, помимо удобства, позволяет защитить личные данные. Беспроводной модуль позволяет наладить связь среди нескольких устройств.

Как выбрать портативную колонку

Чек-лист при выборе лучшей колонки

1. Если выбираете колонку, которая в основном будет жить в квартире в качестве основной акустической системы, то лучше рассматривать средние или крупные модели, чтобы выдавали мощность не меньше 30вт, а лучше 50-60вт. Если система с однополосными динамиками, то чтобы хотя бы были низкочастотныые пассивные излучатели, но еще лучше, чтобы система была двухполосной и с нижним порогом частотного диапазона в 50Гц. Тогда акустика будет приятно заполнять звуком всё помещение, не надрываться и не теряться на низком уровне громкости. И ее всегда можно будет взять с собой на дачу или к друзьям в гости.

2. Если колонка вам нужна просто в качестве вспомогательного устройства для дома (при наличии приличной основной домашней акустики) и для вылазок на прогулку в компании друзей, то можно рассмотреть компактные и средние модели. Достаточно будет мощности в 20-30вт и нижнего частотного порога в 70Гц. Басить будет нормально, потанцевать можно, на улице или на природе не будет теряться в окружающем шуме. Наличие защиты от воды в данном случае не помешает.

3. В любой непонятной ситуации покупайте Flip 5. Шутка. Если не можете выбрать, какая колонка будет для вас наиболее подходящей, то рассматривайте что-нибудь из компактных популярных устройств. Вышеупомянутая модель или Sony SRS-XB21, или аналогичная им, но от другого признанного производителя, справится с большинством повседневных задач. Они не громоздкие, в меру мощные, не боятся жестких условий эксплуатации, способны долго работать и можно выбрать из огромного множества расцветок.

4. Про дешево и сердито. Если по какой-либо причине вам не хочется тратить приличную сумму на хорошую портативную акустику, а хочется урвать максимум за минимум денег, то будьте готовы окунуться в мир малоизвестных китайских колонок. Не стоит их покупать вслепую, лучше иметь возможность прийти в магазин и самостоятельно потрогать и послушать. Чтобы по-максимуму избавить себя от неожиданностей, лучше рассматривать известные бюджетные мультибренды, те самые, которые выпускают что угодно: от чайников до ноутбуков. У них хотя бы будет свое представительство в России, гарантийное обслуживание и можно будет почитать отзывы о моделях. Отзывы читать просто необходимо, поскольку в большинстве случаев технические характеристики и внешний вид могут отличаться от заявленных, к тому же иначе невозможно будет понять, насколько та или иная модель надежна.

Выбираем колонку

Самый ответственный момент. От выбора колонки зависит качество воспроизводимого звука.

Следует понимать, какие задачи ставятся перед собираемым девайсом. Будет ли делаться упор на воспроизведение музыки или на использование голосового ассистента.

Можно даже поискать колонки, которые внешне похожи на HomePod.

Вот достойные варианты с AliExpres:

  • GGMM D6 – 3 165 руб.
  • COWIN DiDa – 4 040 руб.
  • Baseus E50 – 4 713 руб.

Вот несколько колонок из российских магазинов:

  • JBL Flip 4 – 5 990 руб.
  • JBL Pulse 3 – 9 990 руб.
  • Harman Kardon Onyx Studio 3 – 9 990 руб.

Не забывайте про другие особенности колонок разных производителей. Например, некоторые могут параллельно выступать в роли светильника, ночника или зарядки для основного смартфона. Отдельные модели могут образовывать пару для воспроизведения стереозвука.

При проводном подключении звука не забудьте обзавестись кабелем 3.5 мм на 3.5 мм.

Собираем систему и наслаждаемся.

Как сделать основные колонки своими руками

Для изготовления корпуса вам можно использовать как дерево, так и пластик. Предпочтение лучше отдать первому, так как при его применении в акустике улучшается качество звучания. Если лень заниматься выпиливанием древесины, то вы можете облагородить колонки от старой магнитолы либо использовать их без переделки. Усилитель и блок питания у вас будут собраны в коробе сабвуфера, поэтому остается только подключить динамики к нужным разъемам. Поэтому при наличии двух колонок от музыкального центра можно смело воспользоваться ими.

Если же решили сделать все в лучшем виде, то по аналогии с коробом сабвуфера изготавливаете и два корпуса для основных колонок. При желании их тоже можно оклеить привлекательным материалом. Оклейка тонким войлоком, например, улучшает качество звучания акустической системы. В этих колонках разумнее всего установить по два динамика – для средних и высоких частот. Это и сэкономит провода для подключения, и обеспечит более привлекательный внешний вид всей системы.

Как сделать блок питания

Как упоминалось выше, не стоит брать для конструкции микросхемы с двухполярным питанием. Причина – сложность блока питания, непросто получить необходимый для работы ток. Поэтому лучше всего делать конструкции, которые можно подключить к однополярному источнику питания с напряжением 12-24 В. А впоследствии ремонт колонок своими руками будет проводиться намного проще, если, конечно, случится какая-нибудь поломка. Мощность трансформатора должна быть немного больше, чем мощность потребителей – всех микросхем усилителей.

Оптимальный вариант – это изготовление одного блока питания для всех устройств. Для эффективного расположения всех узлов акустики стоит разместить и блок питания, и ФНЧ с усилителем для сабвуфера, и УНЧ для основных колонок и «пищалок» в одном корпусе. Это позволит эргономично использовать аппаратуру, а количество проводов становится минимальным. На задней стенке сабвуфера нужно установить разъемы для подключения основных колонок и «пищалок». Но учтите, что сабвуфер – это источник вибрации, поэтому пайку необходимо выполнять качественно, а крепление к корпусу производить при помощи резиновых шайб.

Коротко об устройстве акустики

Первые устройства для извлечения звука были простыми: граммофонные пластинки прослушивали через раструбы или слюдяные мембраны. Качество такого звучания можно услышать в старинных фильмах: на фоне высоких частот, шума, треска и шороха иглы. Следующим этапом развития звукопередающей аппаратуры стало появление динамика (электродинамического излучателя с коническим диффузором) — он был изобретен в 1924 г.

Первые устройства отличали большие размеры и ограниченный диапазон частот. Но для тех времен это было ноу-хау. Со временем динамики модернизировали и производили с использованием современных технологий. Их частотный диапазон оценивался как широкополосный, а позднее появились многополосные.

Для изготовления качественной акустики в нее включают не только динамики, которые лучше передают высокие частоты, но и массивные сабвуферы — для низких. Минимальное количество излучателей в нормальной колонке — 2 шт. Акустическая музыкальная система более высокого класса содержит до 6 шт. и 1 сабвуфер. Современные АС, работающие в режиме «монозвук» практически не выпускаются. Исключение составляют варианты акустики военного и федерального назначения.

На смену «Моно» пришли:

  1. «Стерео». Этот режим обеспечивается двумя каналами, которые содержат весь спектр частот.
  2. «Звук вокруг». У АС в наличии большее количество каналов (4 и выше), которые создают эффект объемного звучания.

Пошаговая инструкция подключения колонки через Bluetooth к телефону

При ручной настройке выполняют следующие действия:

  1. Включают аксессуар, ждут появления оповещения на экране мобильного устройства.
  2. Переходят по пунктам в Bluetooth, «Настройки», «Поиск».
  3. После активации канала в выпадающем перечне выбирают колонки.
  4. Дожидаются корректного сопряжения.

Указанную операцию проводят 1 раз, но и она может вызывать некоторые проблемы.

К телефону марки «Самсунг»

При подключении колонок к смартфону этой марки используют классический вариант. Схема проста: включают устройство, на телефоне активируют блютуз. Аксессуар появляется в перечне возможных соединений. В списке необходимое название зажимают на несколько секунд, в контекстном меню выбирают строку подключения. Сопряжение происходит в автоматическом режиме. Работу девайса проверяют любым аудиофайлом.

Идентичным способом сопрягают колонку Bluetooth с любыми мобильными устройствами на ОС Android. Рекомендованная версия оперативной системы – не ниже 4.0. При необходимости можно подсоединить 2 или 3 девайса разных производителей к 1 телефону на ОС Андроид, используя технологию Dual Audio (доступна для Bluetooth не ниже 5.0). При разной задержке звука такая манипуляция уместна на открытом пространстве, в помещении воспроизведение будет несинхронным.

К iPhone

Алгоритм действий при подключении «айфона» к колонкам следующий:

  1. Компактную аудиосистему располагают в непосредственной близости к смартфону. Это необходимо для создания стабильной связи между устройствами.
  2. Включают колонки, переводят в режим сопряжения посредством нажатия и удержания соответствующей кнопки на панели.
  3. На iPhone открывают раздел настроек (значок в виде шестеренки).
  4. В верхней части приложения выбирают Bluetooth.
  5. Передвигают ползунок в позицию включения. В выпадающем списке появляются колонки, доступные для подсоединения.
  6. Кликают по названию устройств. Процесс агрегации занимает 1-2 минуты.

Тип питания

Как правило, портативные динамики работают автономно от встроенных аккумуляторов. Понятно, что их нужно время от времени подзаряжать. Но есть возможность подзарядки от блока питания или подсоединить к ноутбуку через USB-кабель или к пауэрбанку. При покупке желательно у продавца узнать время автономной работы. Чем больше спикер проработает без подзарядки, тем лучше.

Есть девайсы, у которых смешанный тип питания — и от аккумуляторов, и от сети переменного тока в 220 В. Питание от сети пригодится тем, кто не планирует переносить смарт-колонку в разные места дома, а нашел ей постоянное проживание на полке или на холодильнике в кухне.

Встречаются и устройства, у которых только автономное питание от батареек, которые нуждаются в периодической замене.

Что вам нужно от акустики?

Приятно, когда звук, воспроизводимый от персонального компьютера, звучит во всем слышимом диапазоне (начиная от 20 Герц и до 20 кГц). Для подчеркивания каких-то определенных частот вам нужно использовать специальные фильтры. Большая часть дешевых колонок, которые можно встретить в продаже, воспроизводят звуки в диапазоне от 50-100 Герц и до 15 кГц. От этого звучание кажется неполным, некрасивым. Поэтому акустические колонки, своими руками сделанные, должны иметь более высокие характеристики, чтобы удовлетворить ваши потребности.

Сразу определитесь, какие частоты вы планируете подчеркнуть, будет ли в вашем усилителе возможность ручной корректировки. Но если решите пойти по легкому пути, то достаточно окажется отфильтровать низкие и высокие, чтобы устройства, воспроизводящие этот спектр, работали параллельно с основными динамиками. Наверное, вы слышали такие слова, как «пищалки» (небольшие динамики, фильтрующие высокие частоты) и «сабвуфер» (большой деревянный ящик, в котором расположен динамик для воспроизведения низов). Вот их-то вам и придется сделать самостоятельно.

4 Как сделать колонку своими руками – материалы

Звукопоглощающие материалы помогают фильтровать паразитные частоты. Без шумопоглотителя плохо слышен бас, только рыпящие звуки. Поглотитель придаст звуку нужную мягкость. Используемые материалы: синтепон, войлок, вата рулонная (распушивается). Вату можно крепить на двухсторонний скотч. Для этого поверхность внутри колонки проклеивается скотчем

Он клеится также на внутренние углы, наличие в этих местах звукопоглотителя очень важно. На участках, близких к электронике, проводам, приклеивают вату «URSA» – материал не горючий. Материалы крепятся надёжно, при работе колонок, движение воздуха внутри ящика может нарушить крепление со стенкой

Материалы крепятся надёжно, при работе колонок, движение воздуха внутри ящика может нарушить крепление со стенкой.

Схема Bluetooth-колонки

Работа начинается с разбора Bluetooth-ресивера. Делается это для понимания модели устройства и замены аккумулятора на более емкий. Операция позволит увеличить срок эксплуатации без подзарядки.

Далее необходимо пропаять все контакты усилителя к ресиверу:

  • на плате находим буквы «L» (левый канал), «R» (правый канал) и перевернутой «Т» (земля или минус). К ним нужно напаять штекеры от mini-jack: белый на «L», оранжевый на «R», зеленый на «T». Естественно, цветовое обозначение может не совпадать (все зависит от производителя). Если все правильно, то сигнал поступает от Bluetooth-ресивера на усилитель, но дальше не подается.
  • Находим пометку «Out», а рядом с ней два набора контактов (плюс и минус). Подсоединяем их к контактам с пометкой «L». Динамики подсоединяются по вашему желанию. На схеме находим обозначение «R».
  • Для подачи питания на усилитель, достаточно найти контакты рядом с пометкой «5V». Кабель припаивается к плюсу на усилителе. На усилителе от кнопки вкл-выкл нужно найти контакт, который не подключен с батареей. Соединяем его с платой.

Этап подготовки закончен. Осталось проверить работоспособность и собрать в корпус.

АККУМУЛЯТОР АКБ БАТАРЕЯ JBL Flip 1

  • Предлагаемый нами аккумулятор CPP-583

Емкость до 2 000mAh 3.7 V

Код аккумулятора родного аккумулятора AEC653055-2P

Колонка не заряжается , вздулась батарея или аккумулятор не держит заряд? Тогда вам нужен новый источник питания для вашего устройства. Наш интернет магазин ТЕРАБАЙТ МАРКЕТ поможет вам купить новый аккумулятор, акб, батарею для вашей колонки.

• Большинство акб на нашем сайте заказываются с заводов Китая по размерам, которые сообщает нам клиент. Так как оригинальный акб, батарею для планшета найти очень сложно или не возможно.

• На все аккумуляторы, предоставляется гарантия 3 месяца

Теги: Где купить аккумулятор для колонки, акб, батарея, батарею, заказать, цена, продажа, ремонт, замена аккумулятора, вздулся аккумулятор, не заряжается.

Как сделать корпус блютуз колонки своими руками

#2 Как Сделать Беспроводную Bluetooth Колонку Своими Руками / How to Make Bluetooth Speakers

Watch this video on YouTube

Детали корпуса колонки

Размеры колонки выбраны следующими 680×190×190 мм. Материал корпуса фанера толщиной 8 мм. Лист (1,5×1,5 м) фанеры куплен за 270 рублей (2014г.) в строительном гипермаркете и там же бесплатно распилен в размер на заготовки — лицевая панель и задняя стенка размером 680×180  мм; — верхняя и нижние стенки размером 680×196  мм; — две боковые стенки размером 180×180  мм. Соединение стенок колонки будет осуществлено при помощи тонких саморезов и клея ПВА. Для сборки стенки совмещаются и сверлятся отверстия сверлом 1,5мм на глубину закручивания саморезов. В прикручиваемой стенке сверлится отверстие диамером 3 мм, а для скрытия головки самореза просверлено коническое углубление диаметром 5 мм.

Сверление отверстий
Сборочные отверстия
Сверление отверстий 3 мм

Для установки динамиков лобзиком вырезано два отверстия в лицевой панели диаметром 110 мм и просверлено два отверстия диаметром 25 мм для туннелей фазоинвертора. В верхней стенке размечены и вырезаны лобзиком отверстия для монтажа блютуз блока, выключателя питания и разъема для подзарядки аккумулятора. В задней стенке вырезано отверстие для охлаждения радиатора микросхемы УНЧ.

Сверление отвестия 25 мм
Отверстие для туннеля
Разметка отверстия
Отверстие для блютуз блока
Блютуз блок в панели
Отверстие для выключателя

Рассматривались три варианта автономного питания колонки. Первый вариант — применение аккумулятора от бесперебойного источника питания. Второй вариант — использование аккумулятора от шуруповерта. Третий вариант — применение аккумулятора ноутбука. Исходя из удобства подзарядки колонки в полевых условиях и из доступности аккумуляторов, выбор сделан на применение аккумулятора от ИБП. Такой аккумулятор легко подзаряжать от бортовой сети автомобиля без применения специальных адаптеров или от маломощной солнечной батареи. Под применяемый аккумулятор и сформирован отсек электроники. Смотри фото и видео. Объем акустического ящика для каждого динамика составил больше 7 литров.

Типы аккумуляторов
Батарейный отсек
Примерка радиатора

После опредения формы отсека электроники корпус был склеен на клею и скреплен саморезами. Отсек электроники сделан из склеенной доски и установлен на клею с применением саморезов.  Задняя крышка будет крепится только на саморезах для обеспечения доступа к отсеку электроники. Колонка ошлифована своими руками наждачной шкуркой и покрыта четырмя слоями бесцветного лака.

Колонка ошлифована
Колонка покрыта лаком
Окончательный вид колонки

Следующий этап строительства сборка схемы, настройка электроники и испытания колонки в работе.
